Душевая со скрытым трапом⁠⁠

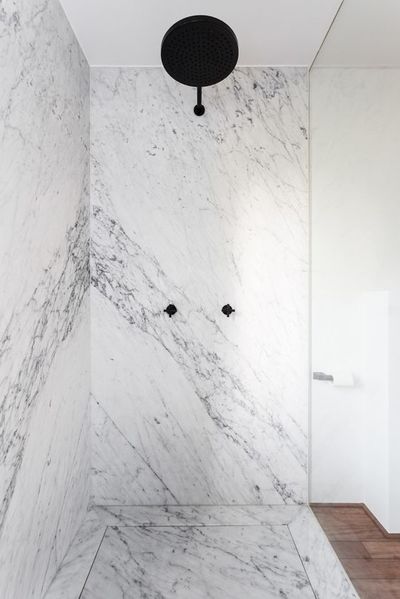

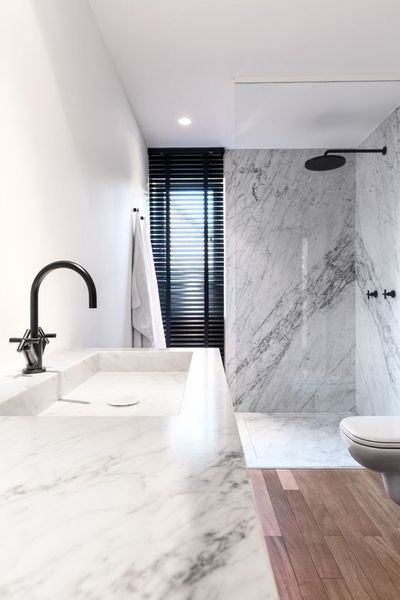

1, 2. Это не плитка, это  каррарский мрамор. Слэбы, выпиленные из одного блока. Все плиты цельные.  Раковина из кориана на заказ. Углы не совсем острые - там фаски.

3. Этаж не первый. В доме во всех квартирах была стяжка около 8см от строителей, она была демонтирована. Изначально потолки примерно 2800 от стяжки, в итоге высота в квартире в чистоте 2640. Пол поднят на 16мм относительно уровня лифтового холла (намеренно, можно было сделать и вровень). Потолок опущен для труб систем вентиляции и кондиционирования.

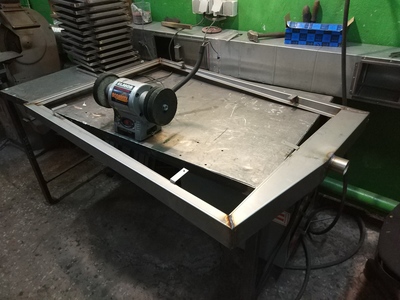

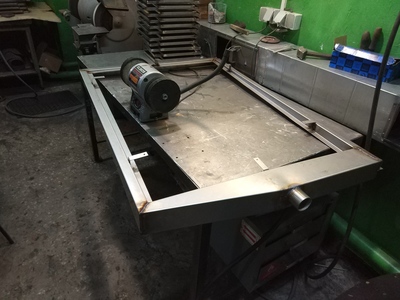

4. Трап на заказ. Это сваренный прямоугольник по форме душевой из гнутой нержавейки. Изображение трапа есть в посте - он такой и есть, целиком на всю душевую.

Я, наверное, плохо объясняю.

Была стяжка от строителей 80мм во всей квартире. Кривая и плохая. На пенофоле. Её демонтировали.

Вместо неё сделали новую стяжку, на пенополистироле, ровную и с трубами тёплого пола внутри (там где паркет - там пол водяной, где камень - там электрический)

В итоге пол по высоте каким был, таким и остался.

За пределами квартиры строителями сделана такая же стяжка 80мм. На нё положен в лифтовом холле керамогранит. Уровень чистого пола в квартире в итоге на 16мм выше уровня керамогранита за входной дверью в квартиру. Специально.

Благодарю. Сомневался - стоит ли размещать, но мне была интересна реакция сообщества.

да, есть ещё основная, всё верно.

можно, но сложно. Нужно доказать, что изменений по давлению и температуре теплоносителя в систему центрального отопления не внесено. И снизу должно быть нежилое помещение. В этой квартире снизу техэтаж.

это я в топике про Украину пару постов написал. Был рейтинг -200))

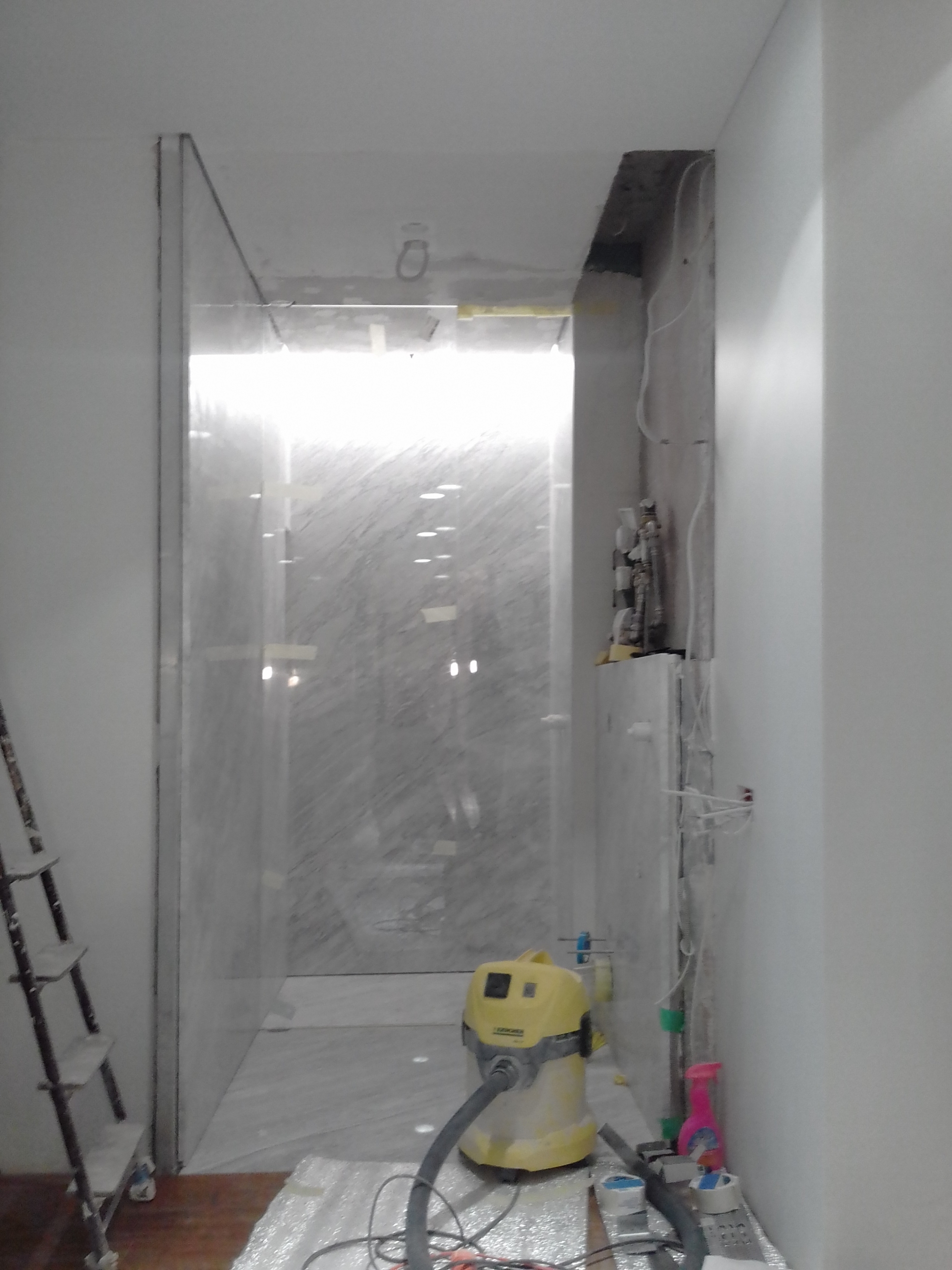

фото процесса очень мало и на тапок всё снимал. Душевую так вообще не снимал. Зря, конечно, да.

Изгиб сифона в толщине перекрытия. Вход в фановый стояк - на уровне перекрытия.

Для хранения - там шкаф зеркальный справа. Туда слон влезет. +полочка в самой душевой

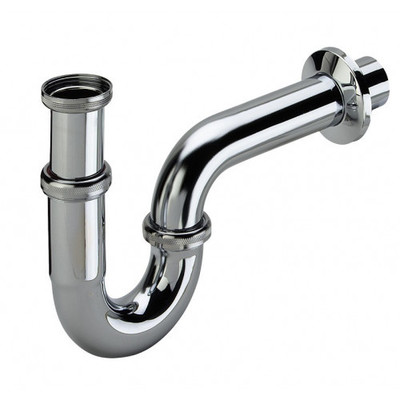

Диаметр 32 распространён для сифонов более, чем диаметр 50.

Стандартные душевые трапы делаются максимально плоскими, поэтому в них микроскопический гидрозатвор (иногда от нескольких миллиметров до одного-двух сантиметров) и есть очень узкие места, которые, естественно, забиваются.

Пересыхают трапы, если греть пол в том месте, где установлен трап.

В моём случае сифон находится за пределами обогреваемой зоны.

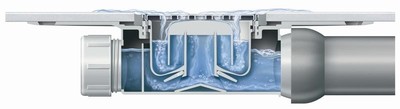

U-образный сифон D50 с высотой гидрозатвора 10 см не пересохнет и не забьётся. Это вообще решение, применяемое в промышленных масштабах - для прачечных, бань, фабрик-кухонь и проч. Запас по расходу в моём случае 5-и кратный, что означает, что вода (вместе с волосами) улетает со свистом и не задерживается.

Сухой затвор - очень сомнительная вещь, используется в случае крайне ограниченной высоты. Имеет множество недостатков.

За комплименты - спасибо, но, поверьте, я знаю "кухню", а не только рисую картинки))

перекрытие не долбили - хватило выреза в перекрытии от строителей в месте прохождения стояков.

уровень чистого пола в квартире на 16 мм выше уровня пола за порогом квартиры: в домах бизнес-класса всегда стяжка не менее 50мм. В данном случае было около 80-и мм

спасибо)

Спасибо.

Метод так и называется - теневой шов.

Стены и пол в душевой - каррарский мрамор (bianco carrara)

Стены в квартире - штукатурные, окрашенные, задача была, что бы краска по степени блеска была примерно такая же, как панели дверей встроенных шкафов (один шкаф виден на последней фотке слева в коридоре)

спасибо, вы напомнили мне сказать, что там трёхступенчатая очистка воды сделана.

нет, по всей квартире это - теневые швы. Это такая замена плинтуса для стыковки паркета к стене. И для графичности интерьера. То же самое на стыках стен и потолка - для графичности.

Лоток для слива воды - только в душевой.

могу добавить более общую фотку, если кто-нибудь подскажет где тут кнопка редактирования

с одной стороны можно, но я не хотел делать уклона. И мне было принципиально важно что бы на стыке душевой и остального помещения санузла вода гарантированно не подтекала.

стеклянная дверь с доводчиком, фиксирующем её, при желании, в открытом положении. Дверь открывается в обе стороны.

лоток заказывал за 15 тыс руб)) А душевая в целом...Там стены из мраморных слэбов, это основная стоимость. Плюс смесители - один только потолочный душ около 50тыс. Так что в целом - около 500тыс.

в случае такого маловероятного сценария я могу предложить несколько столь же невероятных решений для открытия двери))

я производитель))

похожие делает Dorma, но они у них огромного диаметра, переусложнённые и с напольным доводчиком. А эти я чертил-заказывал из нержавейки сам. Доводчик у меня потолочный. По петлям отдельный пост пилить буду.

ломать стену не придётся: добраться до входного отверстия сифона можно в крайнем случае и проволочиной через теневой шов.

при всём уважении -

различные душевые со щелевым сливом без доступа к сифону:

в комменты у меня рейтинга не хватает. Щас попробую кнопку ещё поискать

есть планы на серию постов, да, на разную архитектурную тематику, не только про интерьеры, но как-то всё не до того...хотя дело хорошее, это как своего рода блог можно сделать: удобно было бы заказчикам показывать.

хорошо)

я всё собираюсь план выложить с комментариями, историческими справками и аналогами-референсами - что бы видно было откуда что взялось и почему именно так. А то я недостаточно подробно комментирую - много возникает непонимания. Надо это как-то исправлять)

да, забыл уточнить - в лотке из нержавейки уклон есть. это только на внешней поверхности пола уклона нет.

1. мрамор обязательно необходимо обрабатывать водо-грязе отталкивающими пропитками. Есть пропитки, наносимые вручную - их необходимо обновлять 1-2 раза в год, есть те, которые наносятся на производствах. Их обновлять не надо, но так в РФ мало кто делает.

2. гладкий

3. вся вода остаётся в душе. Под дверью щель. Под ней - часть лотка, в который уходит вода.

Спасибо)

прошу извинить - не заметил, что дал ссылку на тот же топик, в котором вы пишите)

нет, открытого доступа к сифону нет, кроме доступа через теневой шов. И, конечно, нет доступа к желобам, кроме теневого шва 5мм высотой. Что не мешает их промывать струёй воды или специальными составами при необходимости.

Вода там не застаивается, в желобах сделаны уклоны и они нагреваются так же, как и пол (а вот сифон находится за пределами обогреваемой зоны - т.е. не пересыхает). Сечение приямков достаточно большое. Для лотка использована нержавейка для пищевой промышленности, вода для душевой проходит три ступени очистки, запас по расходу воды 5-и кратный - я не вижу причин почему там может что-то засориться.

вся уходит. Остаётся мокрое место)) Которое высыхает за несколько минут, потому что пол греется.

Общая площадь 2.25 кв.метров.

По поводу засорения - тут в топике идут теоретические споры - засориться или нет)) Я утверждаю, что не засорится, поскольку стоки легко промыть струёй воды, а сифон установлен большого диаметра и простой U-образной формы (в душевых обычно совершенно другие плоские сифоны, а они как раз засоряются постоянно). Мой сифон не засорится)

В крайнем случае - да, можно налить средство для прочистки труб. И уж совсем в крайнем случае можно проволочиной (проводом, например) прочистить сифон, но я уверен, что это не понадобится. Ломаться там нечему. Совсем.

По безопасности тёплых полов и их выбору для мокрых помещений есть множество публикаций в сети. По своему опыту могу сказать, что я никогда не сталкивался и не слышал о том, чтобы тп выходили из строя или били кого-нибудь током.

По стоимости - основная стоимость - это мраморные слэбы и их монтаж. Это примерно 350 тыс. Около 100 тыс - смесители, из которых только один потолочный душ 50 тыс. Так что в целом - около 500 тыс.

Считается верным, если стоимость ремонта под ключ вместе с техникой и мебелью примерно равна стоимости квартиры. Так, для квартиры стоимостью 3млн оптимальный ремонт обойдётся в 3млн. Эта квартира стоила 11.5 млн

лоток на заказ.

пожалуйста:

Стеклянная шторка? В самых обычных бюджетных душевых бывают стеклянные двери, и никто их не моет после каждого приёма душа)) - Мыльную пену только лучше смахнуть струёй душа нужно, если попадает.

Мрамор скользкий, да, но в пределах допустимого. Ноги не разьезжаются)). Обычные акриловые душевые поддоны примерно такие же по скользкости.

на перекрытиях сделана стяжка около  80мм. Это очень распространено, я удивлён, что вы с этим не сталкивались.

consart собака gmail.com, это моя почта, если я правильно понял ваш вопрос.

спасибо,

про петли обязательно запилю отдельный пост))

по трапу - всё верно. В полу под дверью щель, под ней лоток, тот самый, что на последнем изображении - его ближняя к нам сторона.

Механизм пневмокнопки примитивный. Что именно у вас ломалось?

мне просто никто не верит

эти фото могут помочь)

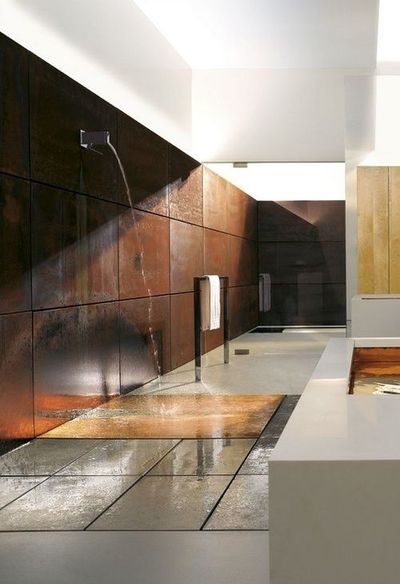

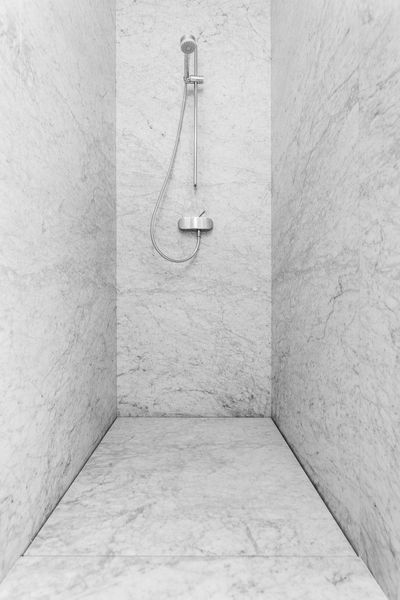

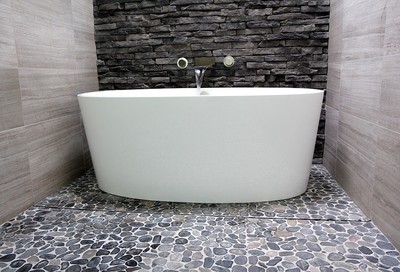

1-е фото - слив сделан как и у меня в лоток, но лоток не под стенами, а в виде квадрата в душевой. Пластически это вообще неправильно Но принцип тот же.

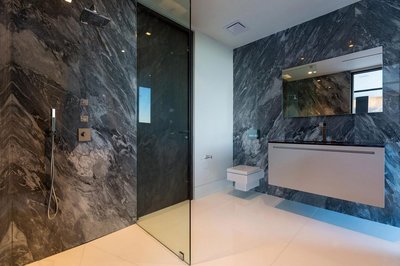

3, 4 фото - шоурум dornbracht. слив по периметру металлического листа

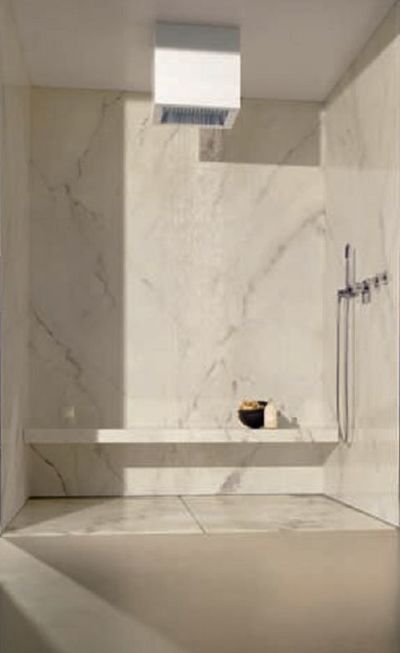

5. Тоже dornbracht

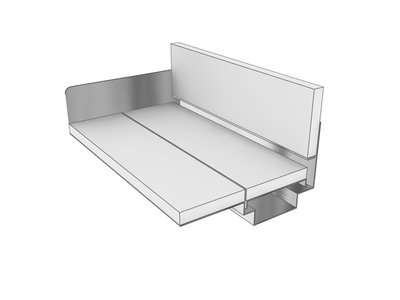

6. вариант лотка с доступом для обслуживания. Я считаю, что это не нужно, а лишний стык всё портит. Но так тоже делают.

7. тоже самое, но не под теневым швом стен

8. аналогично 7

отправил

Дом бизнес-класса, там стяжка около 10см. Поэтому уровень пола относительно уровня за входной дверью не изменился.

В целом скрытый слив можно сделать и в том случае, если стяжки нет. Достаточно скрытого приямка глубиной около 2см, т.е. можно вписаться в толщину напольного покрытия, но в этом случае конструкция будет совсем другая.

Здравствуйте.

Заказчик - да, счастлив. Продолжаем с ним общаться по другим проектам.

Лоток я заказывал тут https://prostal-spb.ru/ https://spb-gefest.ru/, второй адрес - это они же.

но это обычное производство, ничем не лучше других. Просто в тот момент они дали более низкую цену. А контролировать их всё равно было нужно.

чертёж лотка я могу вам скинуть на почту, но, я боюсь, он вам ничем не поможет, поскольку в каждом конкретном случае нужен чертёж для конкретного интерьера со своими размерами.

Для проектирования и контроля изготовления всей этой конструкции нужен технический специалист - архитектор, инженер, хоть дизайнер, но нужен кто-нибудь, кто выполнит для вас чертежи для производства и монтажа не только лотка, но и всех связанных и стыкующихся с ним деталей и конструкций и интерьера в целом.

Фотофиксация только в процессе изготовления.

поддон из нержавейки - 10 тыс руб. По отдельности всё недорого. Но в целом, конечно, набегает.

по скрытой приточно-вытяжной системе я планировал пост, но меня останавливает то, что фотографий этого объекта у меня мало.

отопитель - ничего особенного, просто к слову пришлось, просто стена с подогревом, а перед ней - собственно вешалка для полотенец. Это легко сделать.

на первом изображении (первая картинка в посте - рендер) - вешалка для полотенец есть, а на фото (остальные изображения ниже) её на момент съёмки ещё не поставили.

в целом из интересных технологических решений много всего бывает -

- холодные потолки вместо кондиционирования

- входные двери без видимых замков и считывателей

- встраиваемый пурифайер вместо чайника (места не занимает и в любой момент есть кипящая вода) и ещё много всего)))

в этой квартире, например, сделана полностью скрытая система воздухообмена и кондиционирования. То есть - никаких видимых решёток нигде нет.

да там ничего особенного, просто к слову пришлось, просто стена с подогревом, а перед ней - собственно вешалка для полотенец. Это легко сделать.

на первом изображении (первая картинка в посте - рендер) - вешалка для полотенец есть, а на фото (остальные изображения ниже) её на момент съёмки ещё не поставили.

в целом из интересных технологических решений много всего бывает -

- холодные потолки вместо кондиционирования

- входные двери без видимых замков и считывателей

- встраиваемый пурифайер вместо чайника (места не занимает и в любой момент есть кипящая вода) и ещё много всего)))

в этой квартире, например, сделана полностью скрытая и абсолютно бесшумная система воздухообмена и кондиционирования. То есть - никаких видимых решёток нигде нет.

вам бы стоило почитать обсуждения, как я уже сказал, их в этом топике на эту тему достаточно.

тут половина обсуждений - вопросы обслуживания трапа. Вкратце: трубные сифоны подобного диаметра обслуживания не требуют, обычно устанавливаются на промышленных объектах (фабрики-кухни, банно-прачечные комбинаты и проч.) Мои сомнения решило то, что я нашёл компанию, устанавливающую подобные сифоны без обслуживания в частных домах в США.

А обычные сифоны, конечно, забиваются постоянно, особенно сифоны бутылочного типа, наиболее распространённые для душевых.

дело не только в сеточке. Cифоны для душевого поддона - в-основном бутылочного типа, у такого типа сифонов множество узких мест, которые, естественно, забиваются (на изображении - разрез сифона бутылочного типа). У сифонов трубного типа (металлический на 2-м изображении) узких мест нет, они не забиваются. Но требуют много места для установки.

ПроСталь контора называется. Сделали нормально (чуть переделывали выпуск, неточно приварили сначала), как и почти любой заказ - изготовление требует контроля. Без контроля и переделок очень немногие могут работать.

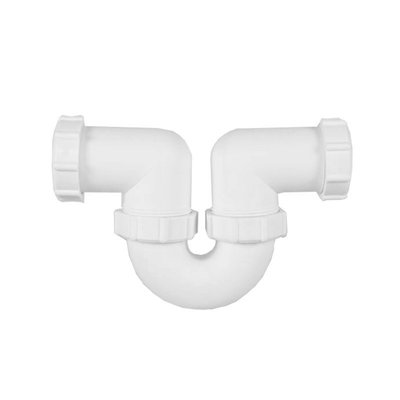

у вас стандартный сифон для душевого поддона. Конечно он будет забиваться. У них конструкция такая. U-образный сифон диаметром 5см в с высоким гидрозатвором - это промышленное решение. В квартирах обычно не применяется. Обычно для этого просто места нет.

нет, я, к сожалению, в процессе мало фотографировал.

вот такая есть (ужасного качества), но тут уже почти всё смонтировано

я опасался, что будет скользко. Причём, что интересно - мрамор использовал много, а вот опасался только в этой душевой. Успокаивал себя тем, что любой стандартный акриловый поддон - тоже скользкий. Но по факту дискомфорта не ощущается. Впрочем - это, вероятно, индивидуально

по п. 2 - никак. По-моему - не критично.

по п 3 - теневой шов - не только по всей душевой, но вообще по всей квартире. А вот лоток для приёма воды - только в душевой (в самой душевой, не в помещении душевой, а там где душ). Под стеклом - щель, да. Её видно на фото и на рендере.

честно говоря, остроту проблемы разводов на стёклах я увидел только по комментариям)) - у себя я просто споласкиваю стекло после мытья и разводов нет. А для этого объекта вода очищается в первую очередь для того, чтобы с годами не образовались ржавые потёки на мраморе.

Стекло для душевой и фильтры для всей воды в квартире - настолько распространены, что я не задумывался о том, что это может быть проблемным.

Лоток из нержавейки на заказ. Стыков нет - он сварен из гнутых элементов нужного профиля.

Последнее изображение в топике - это вид лотка на всю душевую (т.е он не на всё помещение, а именно на душевую) Вода, уходящая в щель под дверью попадает в ту часть лотка, которая ближе к нам на изображении.

Спасибо. По поводу слива душевой есть отдельный топик. https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...

Там читатели активно опасаются, что слив будет забиваться.  В топике я отвечаю на комментарии - почему у меня нет таких опасений.

- стандартные петли в местах крепления ослабляют стекло (там делаются огромные вырезы) но этого не видно и опасений не вызывает)). Тут ножка - всего 11мм высотой. По распределению нагрузок это, фактически, цельный лист стекла.

- раковина не на проходе. Вход в душевую слева от раковины. Так что при входе удариться при всём желании не получится. А дальше - унитаз помешает удариться))

по деталям этого проекта я собираюсь пилить отдельные топики, но по освещению не планировал - там всё просто: встроенные LED споты с отражателем из гипсакрила для общего освещения  и LED ленты для подсветки ниш, мебели и там где нужно подёркивание формы (в душевой - это ленты).

Строить всё освещение везде на одних лентах пока что не стал (есть опасение, что это будет слишком навязчиво по дизайну)

Благодарю. Больше фото будут в следующих топиках. Там дам ссылки на другие работы. Сайт не делал - всё руки не доходят.
