Всем доброго времени дня!

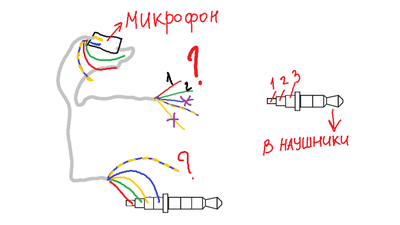

Проблема следующего характера - попросили починить наушники beats solo3, был оторван джек который вставляется в сами наушники, проводом 5, стандартная распиновка конечно же тоже не подходит... Может кто-то имел дело? много вариантов перепробовал, ничего не получилось...
а смысл микрофона который идет в наушники? Думаю логично что провода от него к телефону должны идти...
Уже починил! Благодарю! Перерезал двухцветный провод в микрофоне и подпаялся к общему желтому проводу на плате микрофона =)
1 красный
2 зеленый
3 синий на массу. Может оборван?при стерео - глухой звук без слов. не пойму что за секрет с двухцветным проводом...
Это когда оба спикера без массы - вычитают сигнал друг у друга. Музыка кое как слева-справа разная, а голос - посередине одинаковый в обоих каналах - вот и вычитается
Спасибо большое! Не представляю что все же случилось с двухцветным проводом, отрезал возле платы микрофона и подпаял к желтому (общий для всего), все работает, включая микрофон =)
Какую распайку ты называешь стандартной?
Эту? ▼
1. Зелёный
2. Красный
3. Жёлтый
сине-желтый никуда не звонится... желтый и синий были пустышками. при подпайке его к общему, получается при работе одного канала игра в обоих спикерах, при стерео - глухой звук без слов. не пойму что за секрет с двухцветным проводом...
сине-желтый никуда не звонится... желтый и синий были пустышками. при подпайке его к общему, получается при работе одного канала игра в обоих спикерах, при стерео - глухой звук без слов. не пойму что за секрет с двухцветным проводом...
сине-желтый никуда не звонится... желтый и синий были пустышками. при подпайке его к общему, получается при работе одного канала игра в обоих спикерах, при стерео - глухой звук без слов. не пойму что за секрет с двухцветным проводом...
Какую распайку ты называешь стандартной?
Эту? ▼
1. Зелёный
2. Красный
3. Жёлтый
ага.. ну и синий для микрофона, но зачем он к спикерам идет.. странно. При подключении красного и зеленого к любому уху + общий есть звук на один канал четко, когда оба играют - каша
на звонок отвечать, треки переключать, громкость регулировать. Я ушей не видел - просто предположил.
сопротивление, зная сопротивление наушников ищем два провода где покажет в 2 раз больше, потом общий, кнопка зажимается и ищем 0 с общим проводом.... логика ясна?
Разбирается отрваный джек, там под пластиком могли остаться провода.
На наушники как правило красный и зеленый
примерно да, ладно завтра с работы мультиметр возьму и попробую, штекера увы не осталось...
