15 АС-109. Профилактика⁠⁠

Здравствуйте. Сначала хотел как в прошлый раз, сразу про комплект написать. Но фоток много, поэтому будет 2 поста. Хотя... Я в выходные для себя по дешёвке урвал 109ю засраную, поэтому трилогия)))
Позвал меня коллега перед выходными в гараж, помочь со снегом справиться после работы. Ну мы пошли) снег там уже почистили. Может трактор, может ещё тайный Санта. Отбили лёд от ворот и зашли погреться

Через какое-то время коллега вспомнил, что у него тут Вега-109 с колонками, пластинки. В общем, пляски устроим)
Достаёт, включает. А там даже неонка не светится) не крутится, не играет... Как же так, он же её 10 лет назад убирал полностью исправную. Обмотал, пакетики натянул. А тут такое...
Эдмунд, говорит, вы же во время обеда чините, сделайте и мою. Раньше сам чинил, а сейчас уже не хочется лезть.
Ну ок, давайте. Вместе колонками.
Коллега: да колонкам что будет, они под пломбами.
Тут я настоял, что лучше с ними.

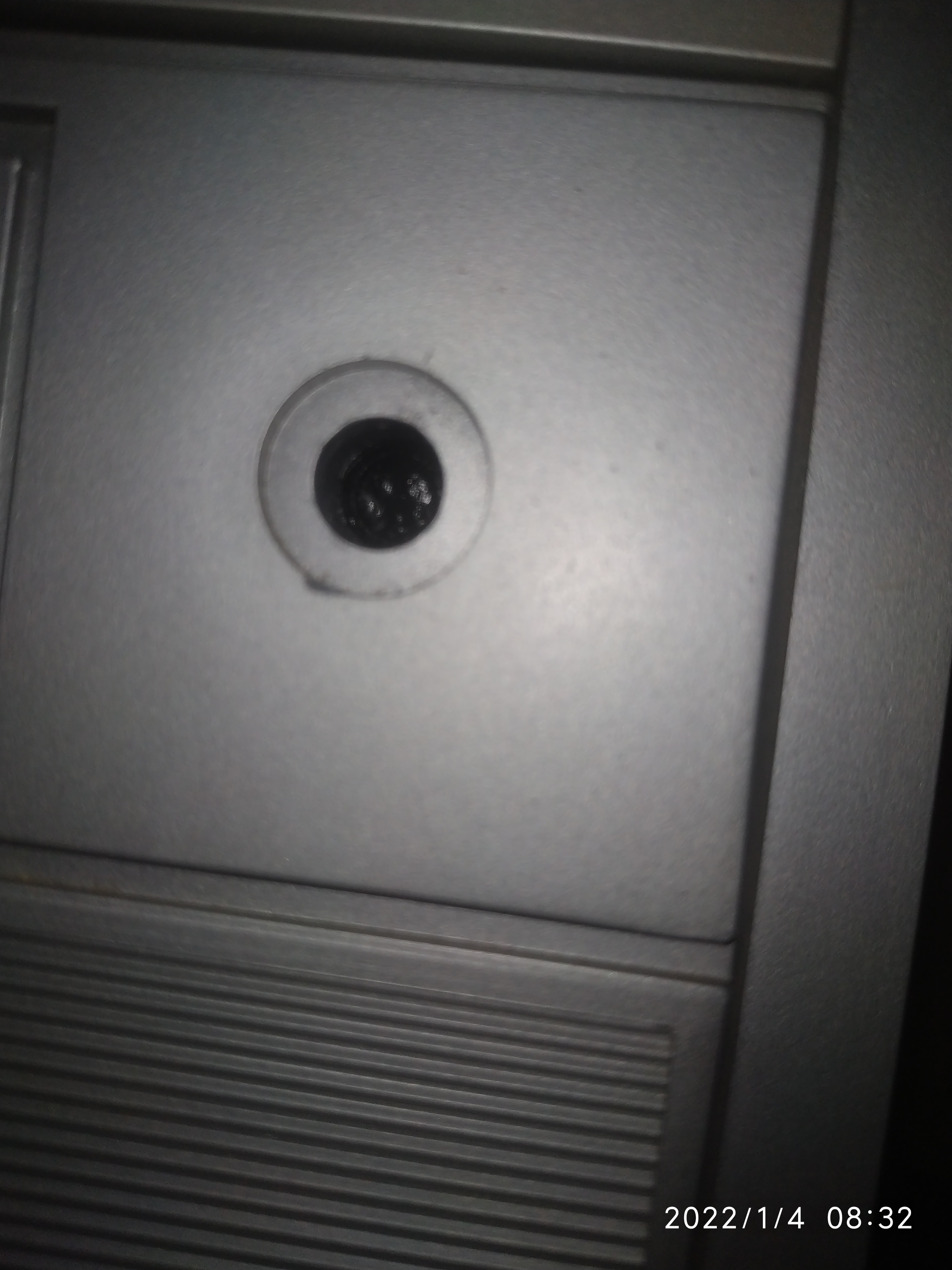

Итак, колонки. По внешке претензий нет, пломбы. Всё ок. Снимем нижний динамик, глянем внутрь и, если всё хорошо, пломбу поставим новую)
Вскрываем первую

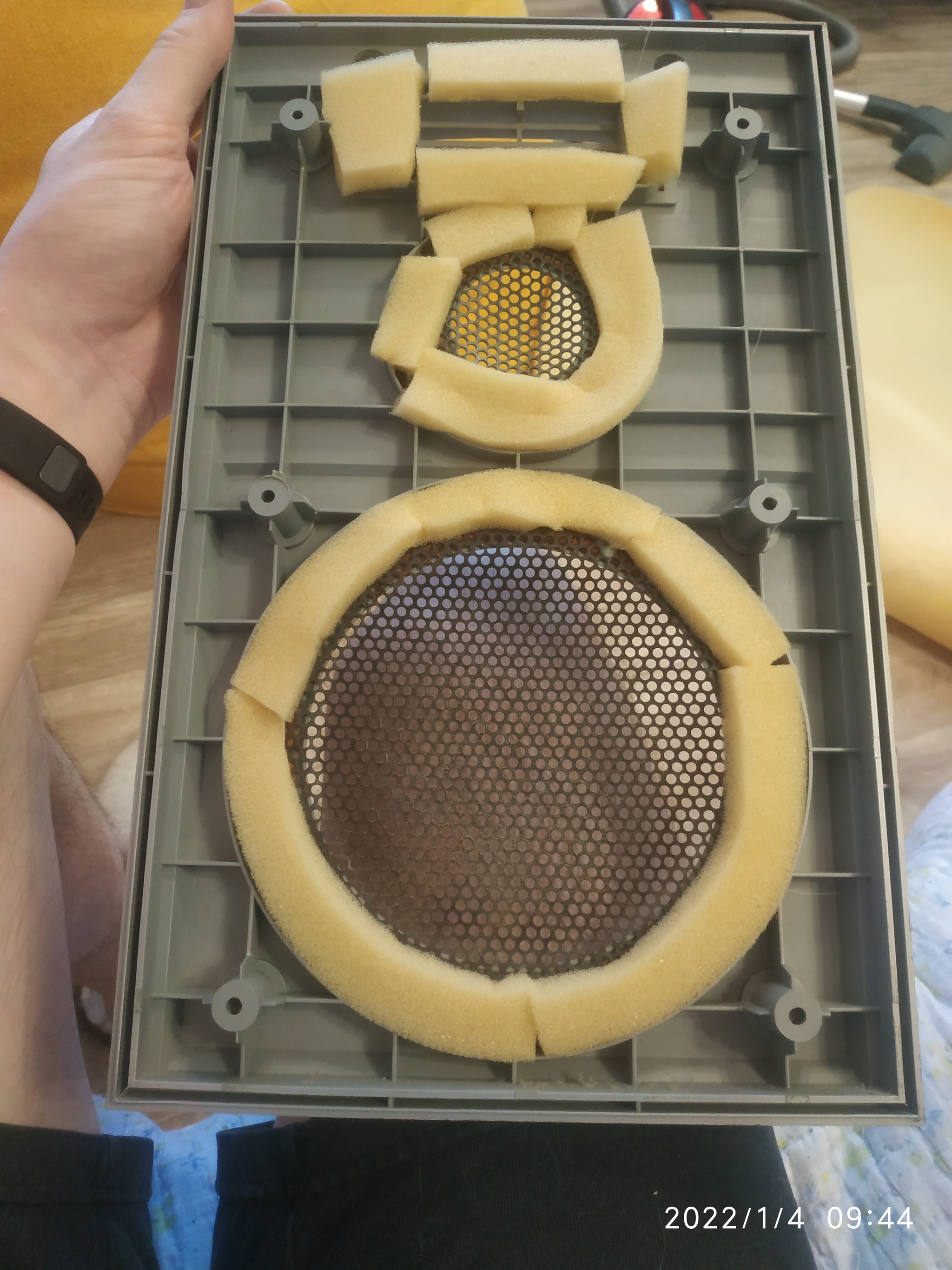

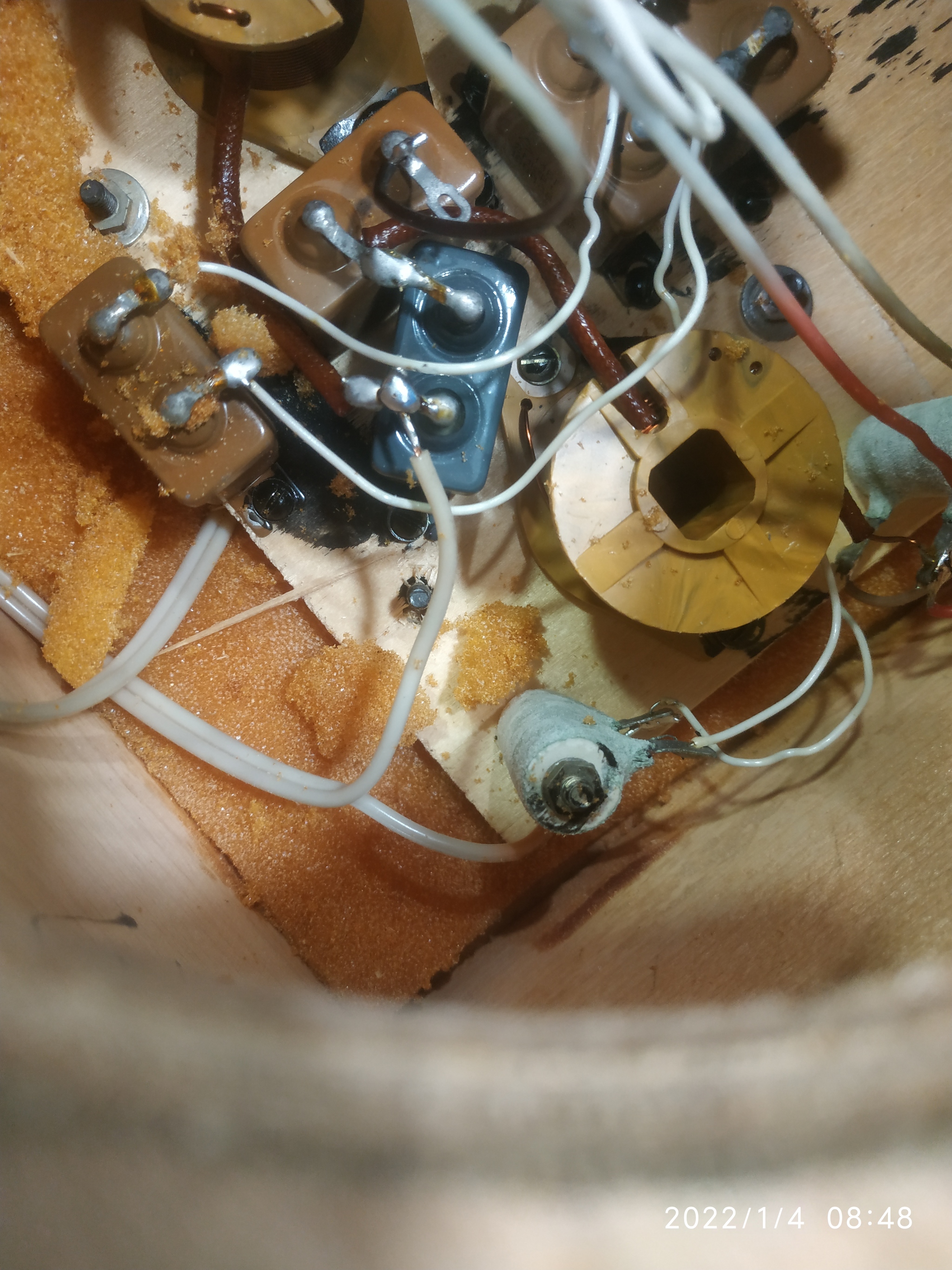

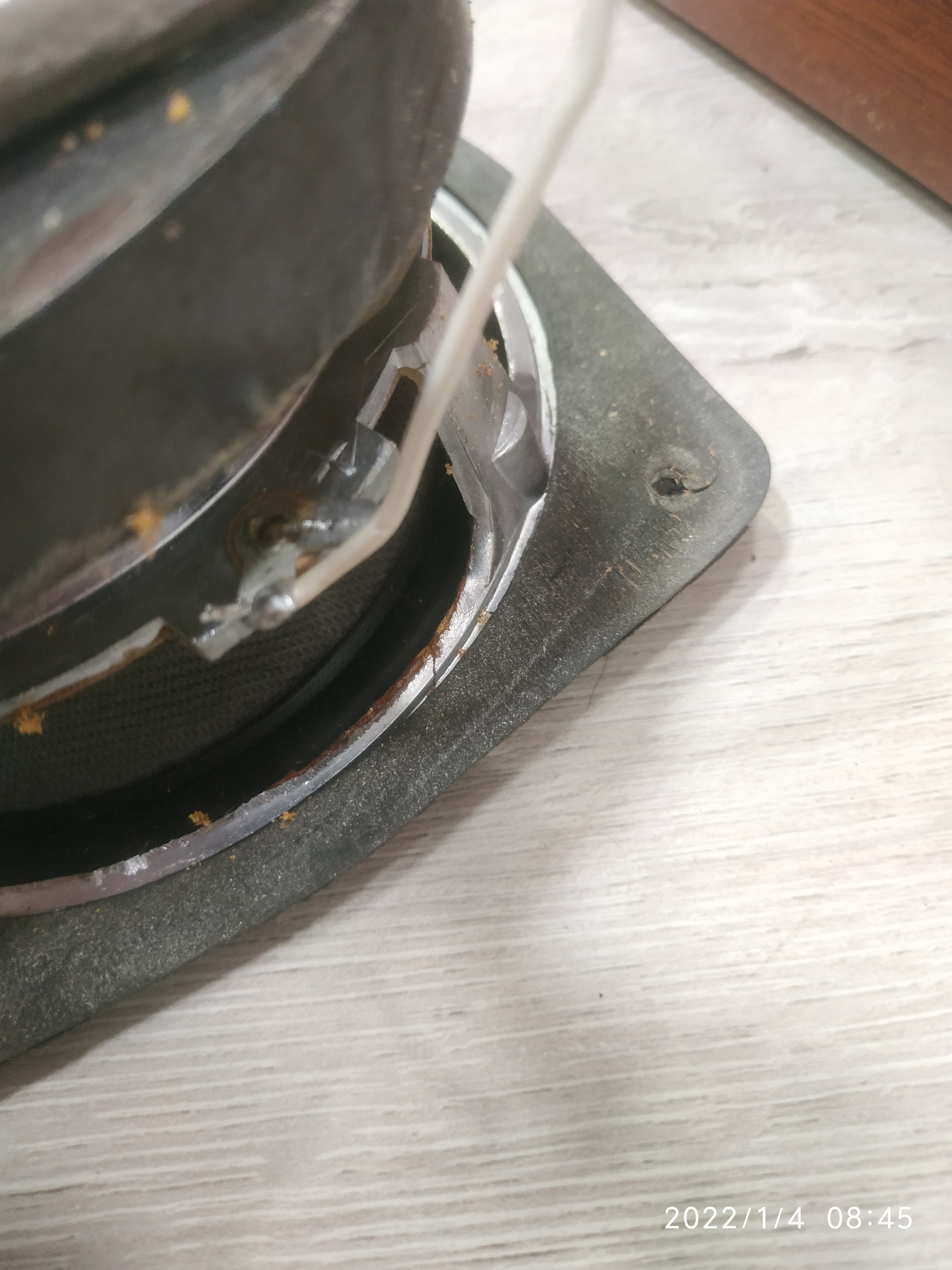

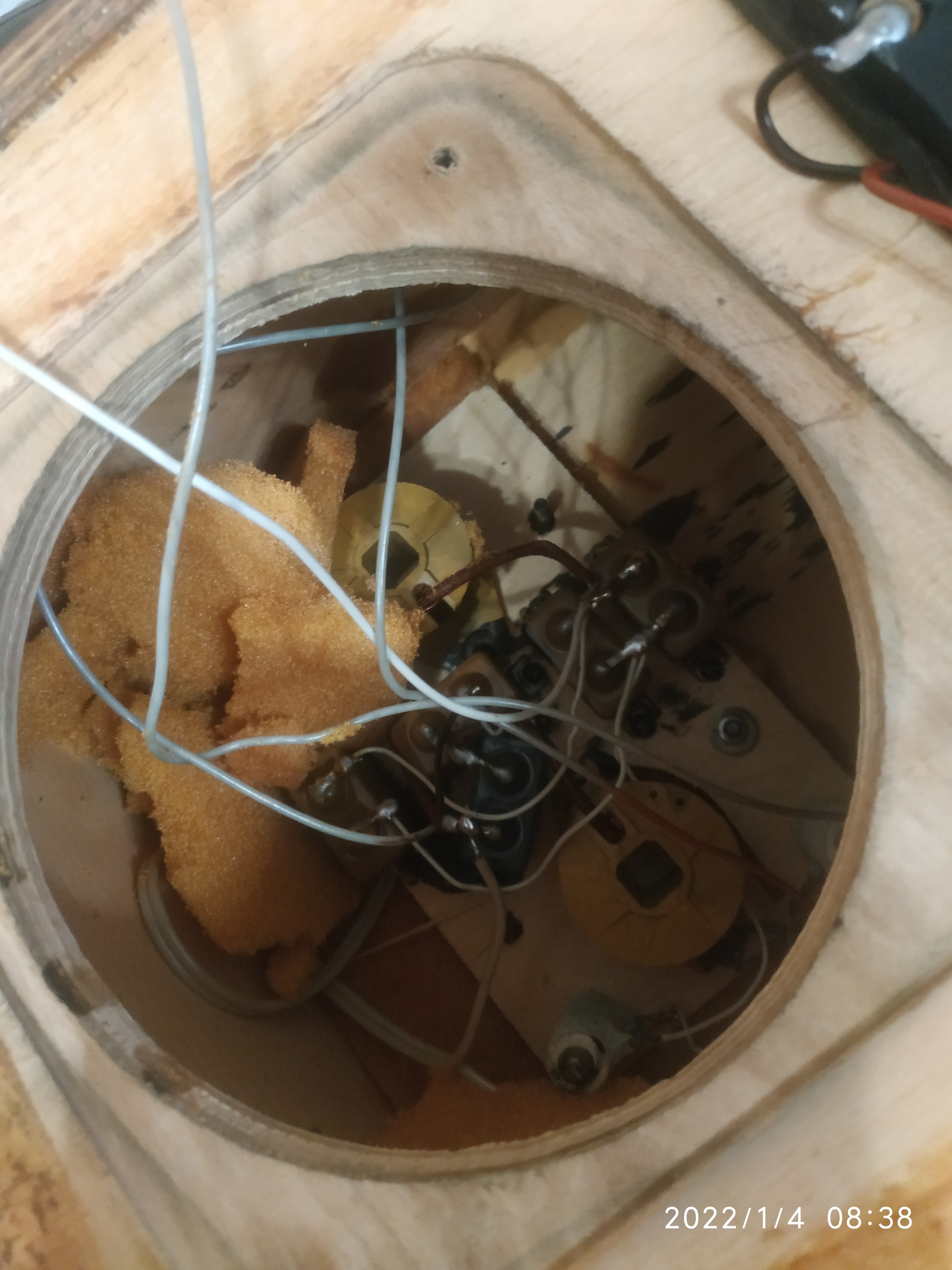

Поролон сгнил. Нужно менять. Разбираю. Чувствую, что царапает магнит нч динамика. А там шуруп прилип. Причём, это не у меня провалился. Он там был. Пруфов нет, не приставайте. Может, я и приукрасил для красного словца)))

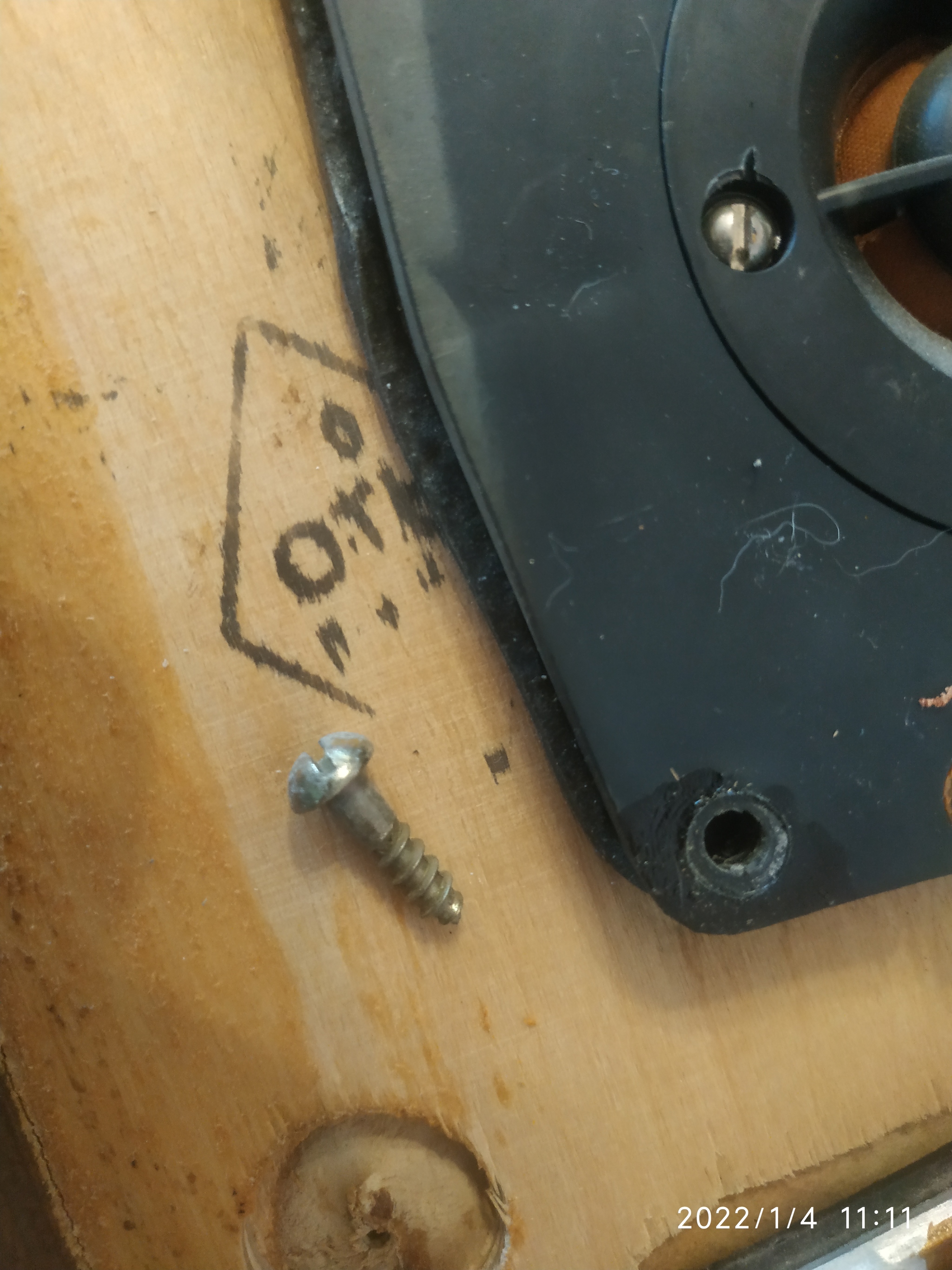

Символично, возле штампа ОТК)

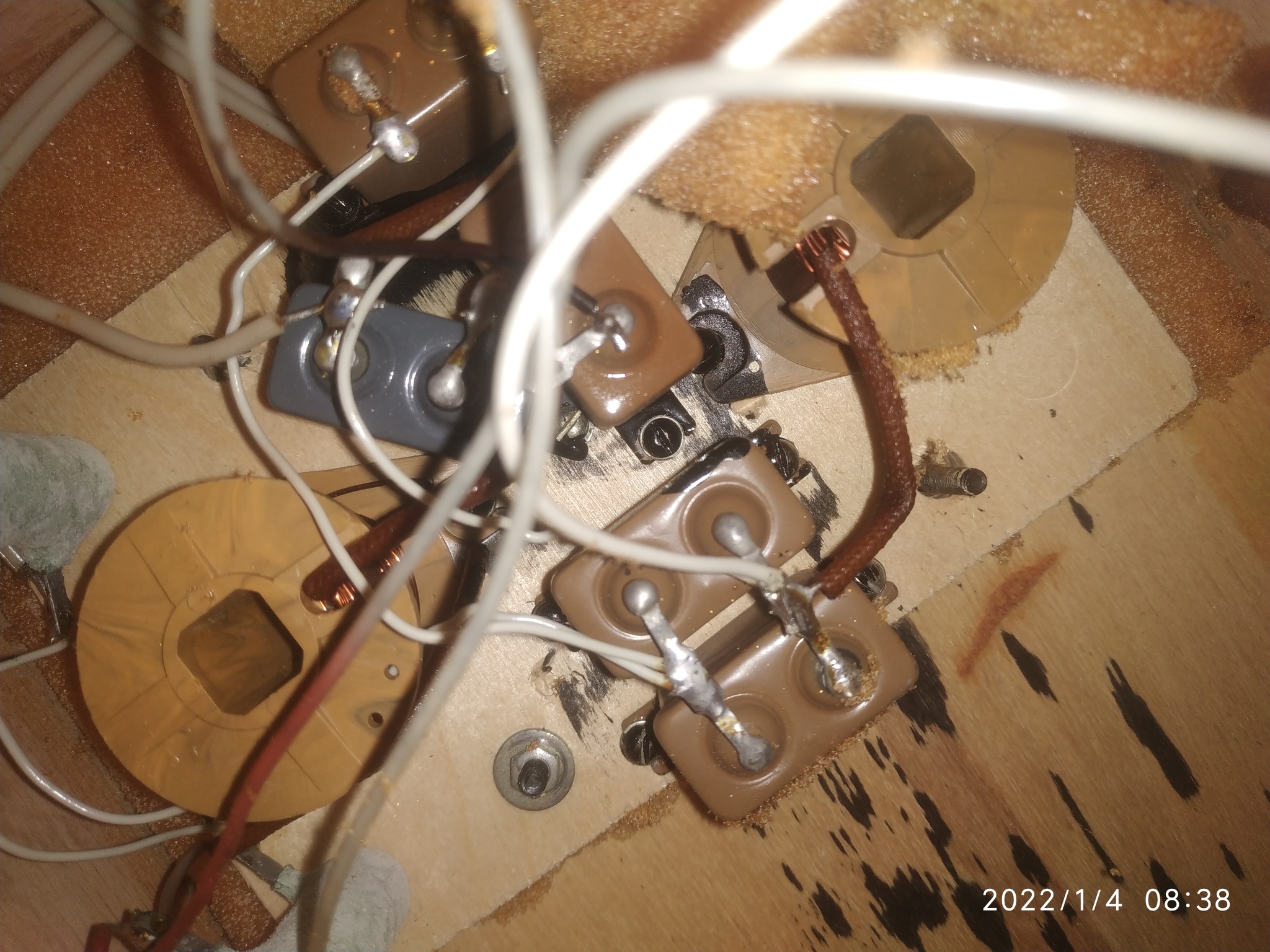

А вот шайбы и гайки не хватает на креплении фанеры, к которой фильтры крепятся. 4 стойки, держится только по диагонали. Да и те раскрутились, потому что их краской не контрили. Даже гровера не было. В предыдущих колонках шайбы были на краску посажены. Пришлось даже высверливать. А здесь...
Я подумал, что забыли 2 шайбы, был недовес и в фазоинвертор кинули саморезик. Хорошо, к магниту пристал, а мог бы замкнуть чего
Разбираем, чистим, клеем новый поролон по всем стенкам внутри. Собираем. Ставим недостающий крепёж.

Следующий)
А дальше... Я понял, эти колонки собирали после корпоратива или другого праздника...

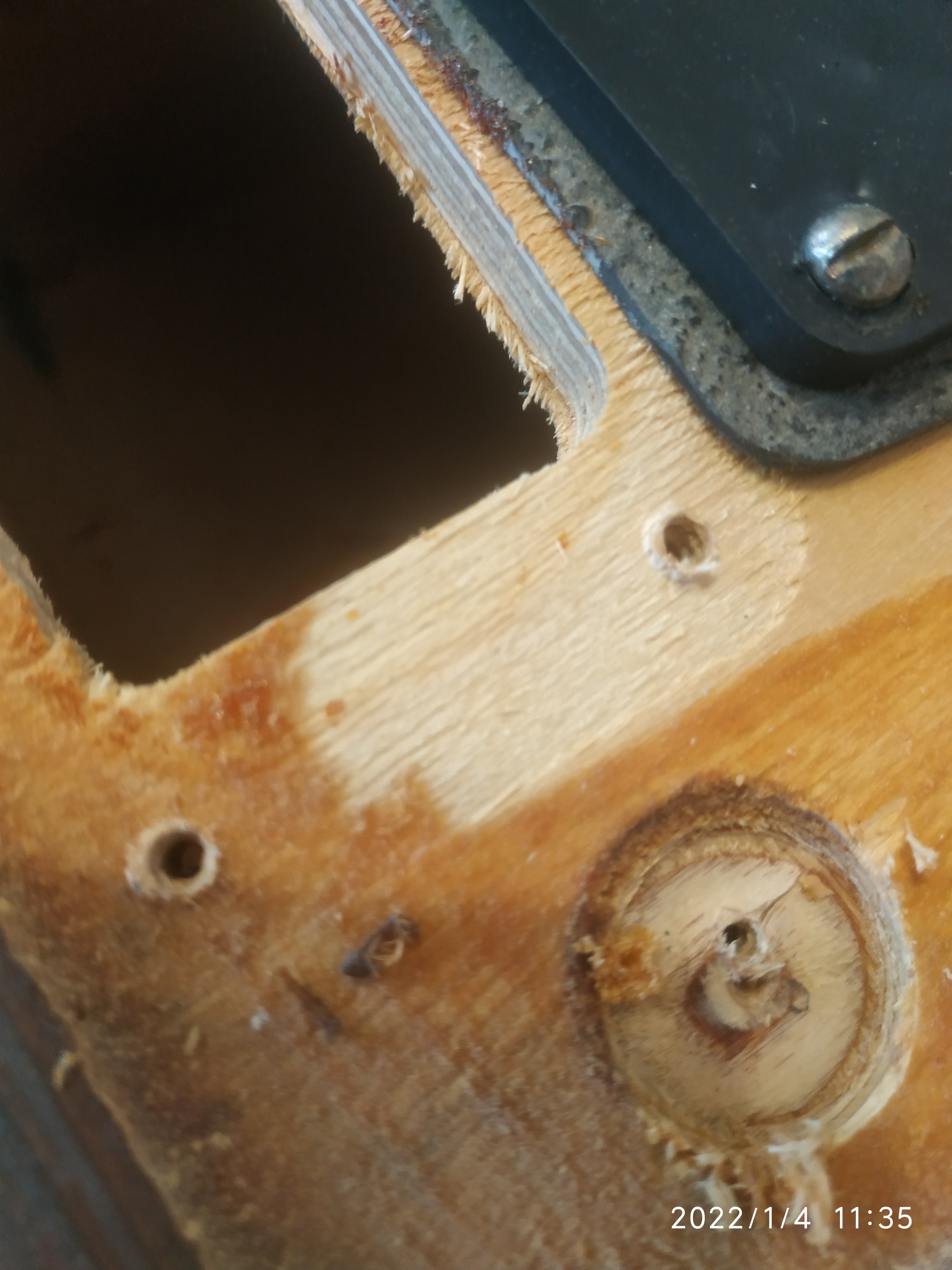

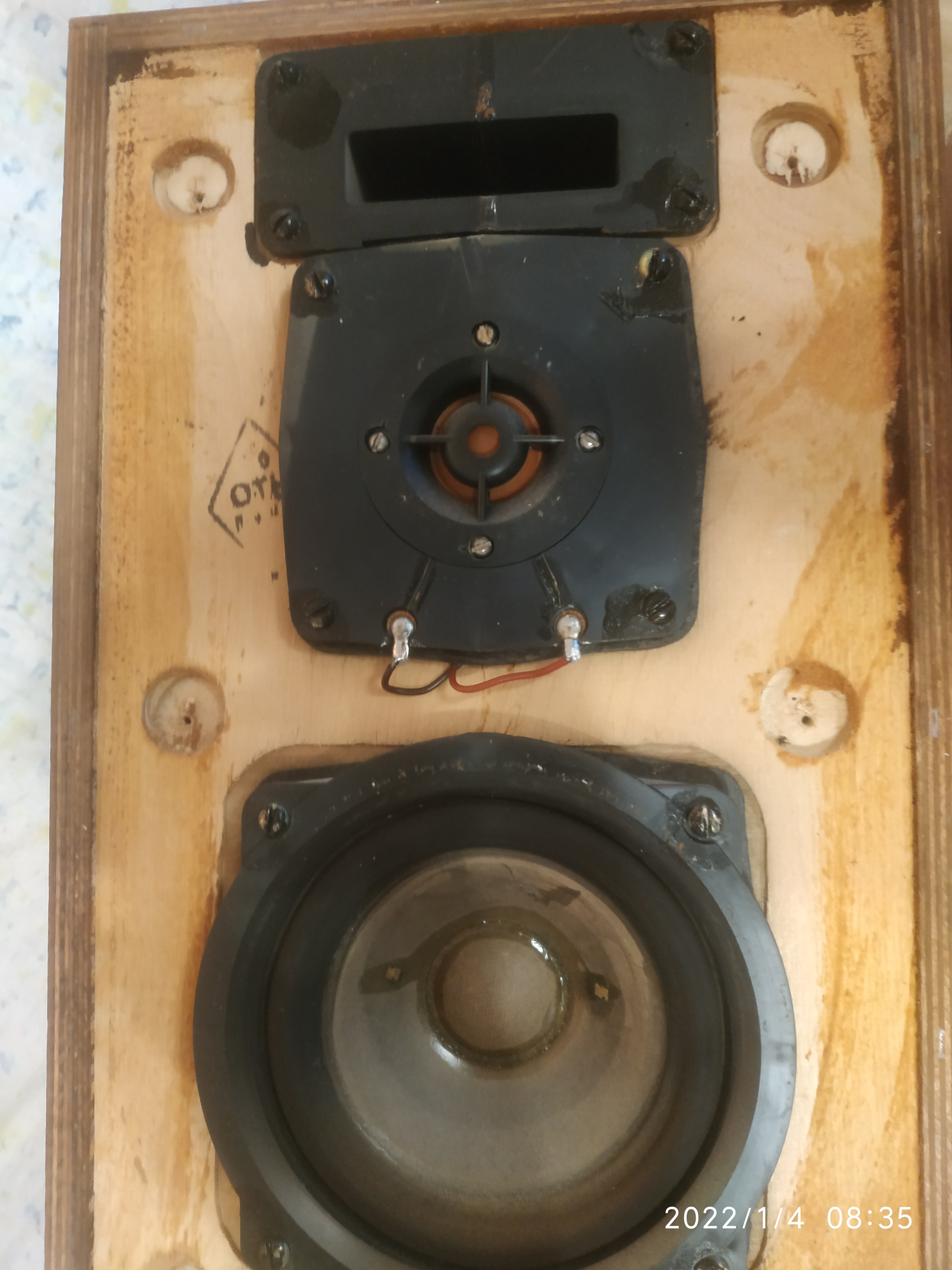

Выборки под фазоинвертор нет

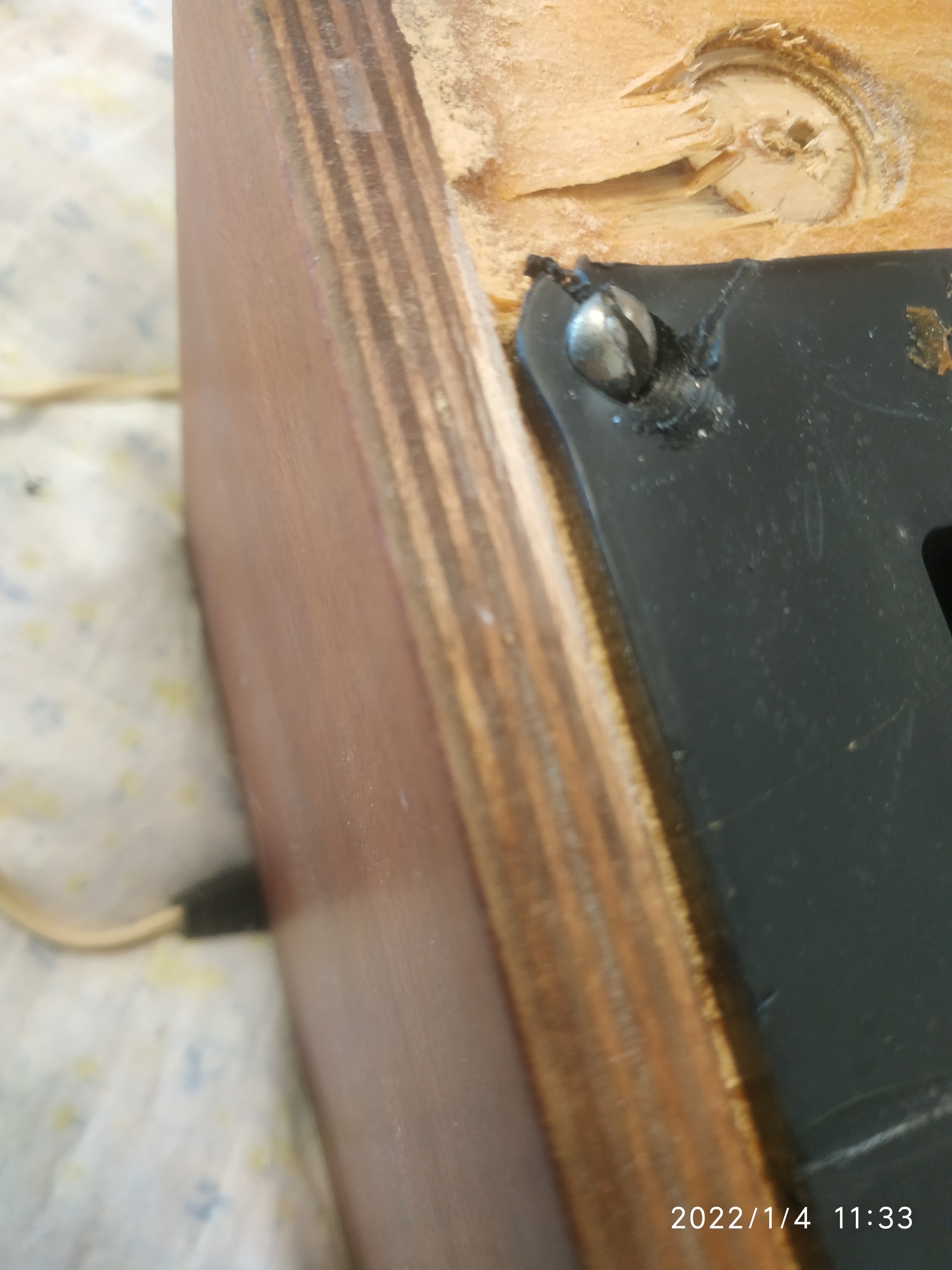

Шуруп пошёл под очень острым углом

А тут вообще не докрутили. Михалыча отвлекли на этом месте, наверное. Да и провода по цвету распаяны не как на той колонке

Берем схему и смотрим подключение динамиков к фильтрам. Действительно, полярность пищалки попутали. Человек слушал, ему нравилось. Незаметно, наверно)

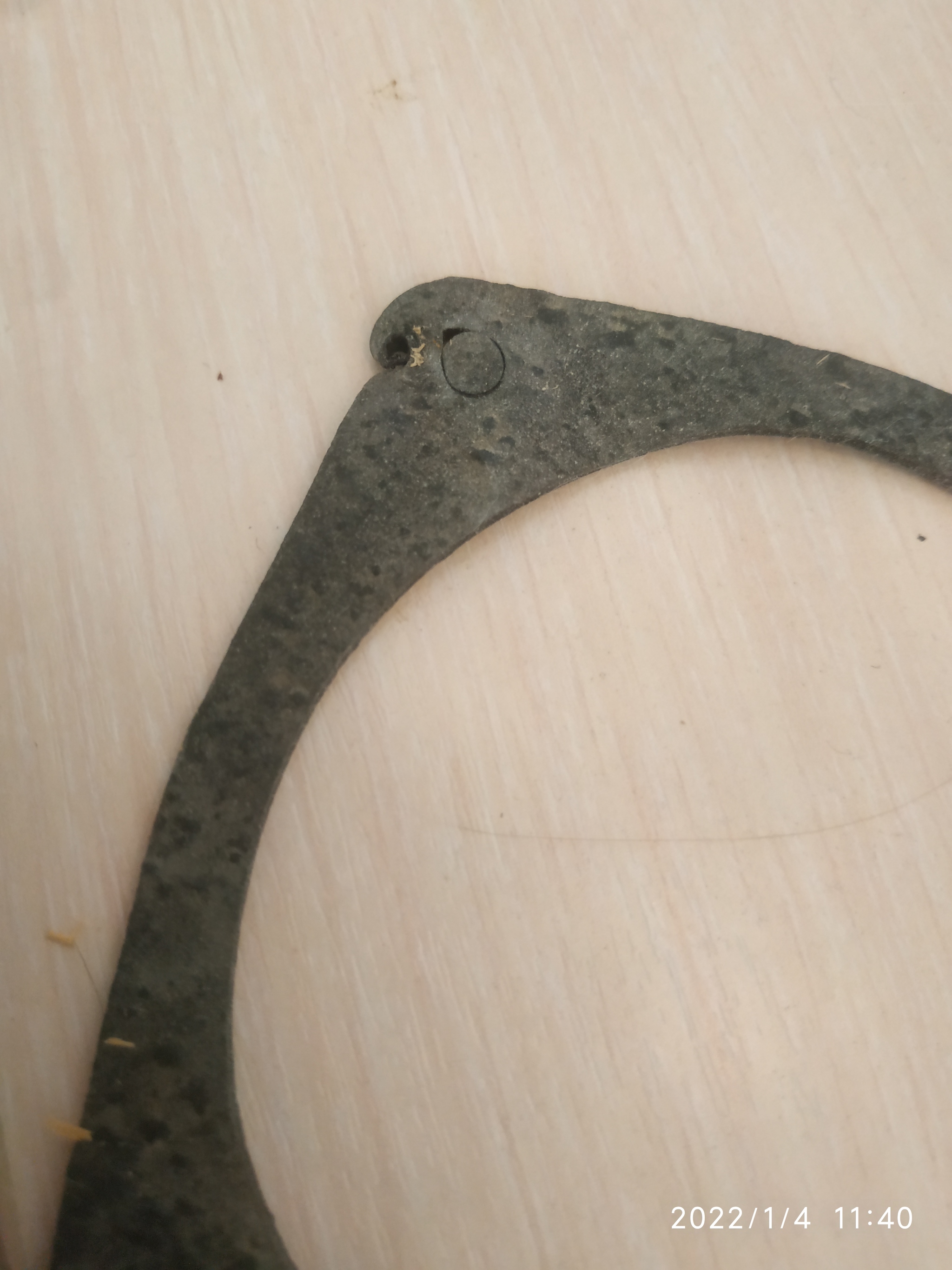

Вот уплотнитель под пищалку. Технологические разрезы под отверстия для шурупов? Не, не слышал. Дырки будут там, где они будут)))

Что я хочу сказать. Инженерные решения, технология. Это замечательно. Предусмотрели много. А вот сборка...
Если у вас техника пол пломбами, тем более ей больше 10 лет... Я бы вскрыл, посмотрел. Штампы и пломбы не всегда дают гарантию, что сборщик не накосячил)

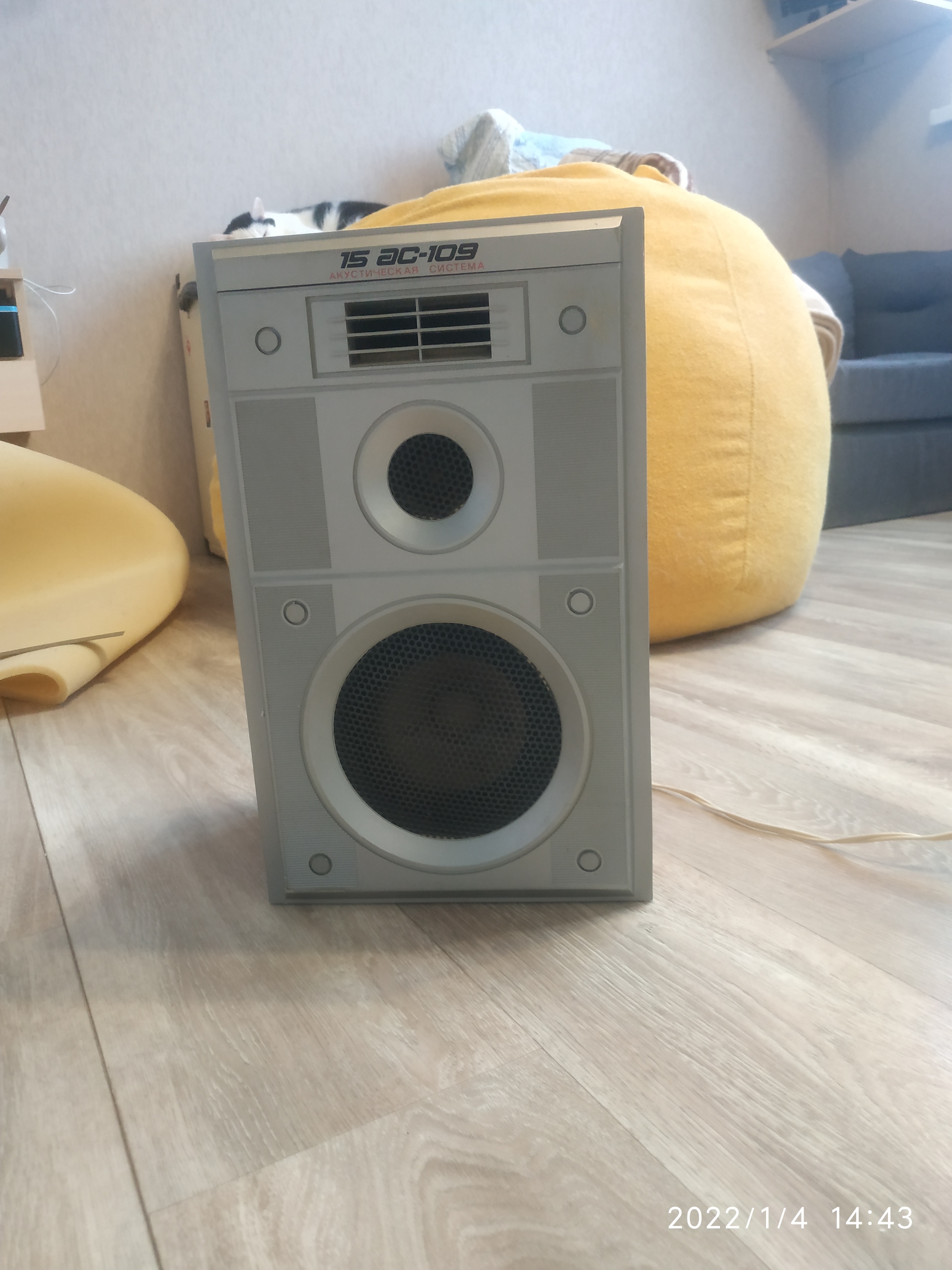

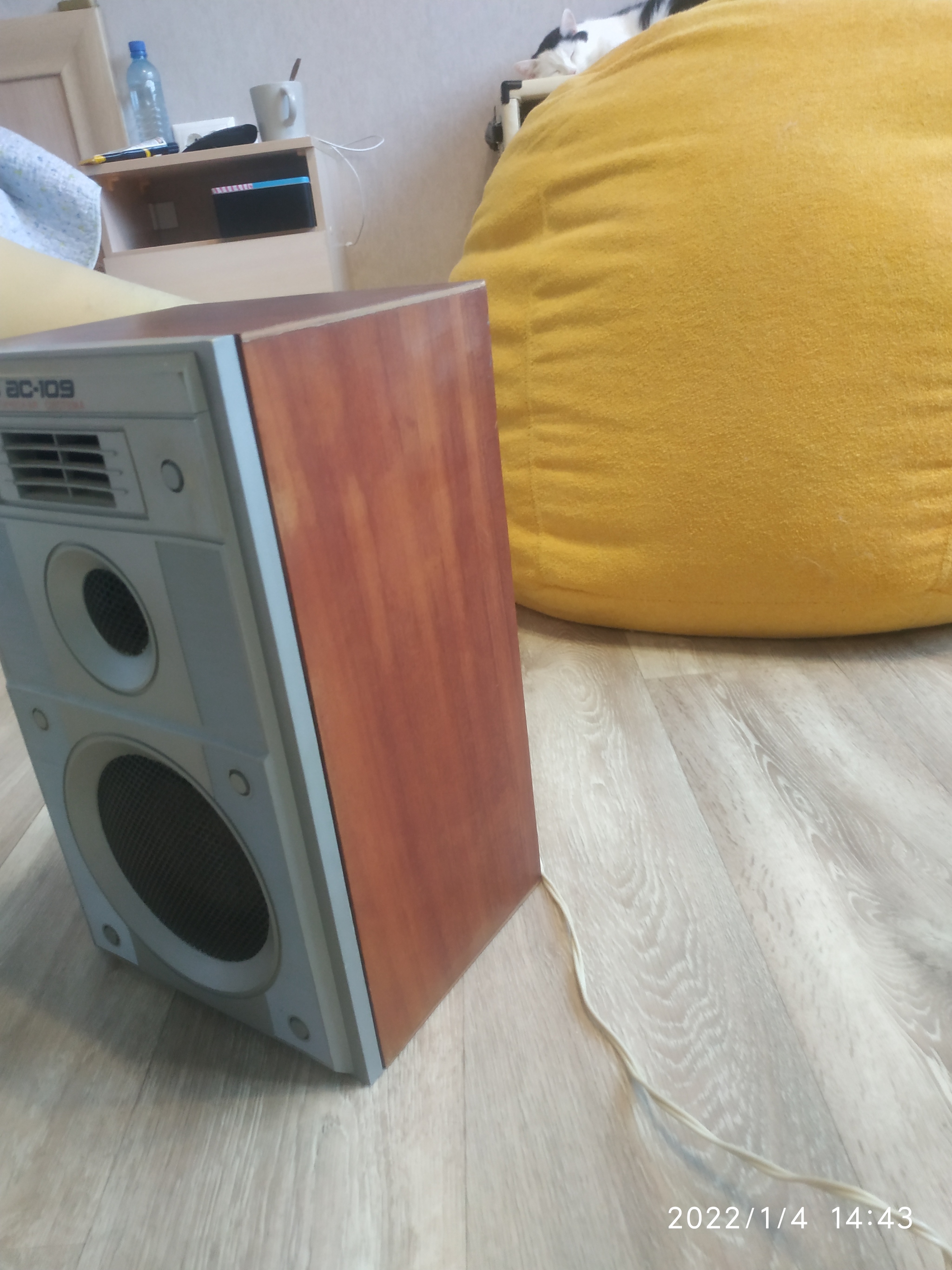

Внешность красивая)

На этом пока всё, детальки для проигрывателей едут. Там будет и видео)
