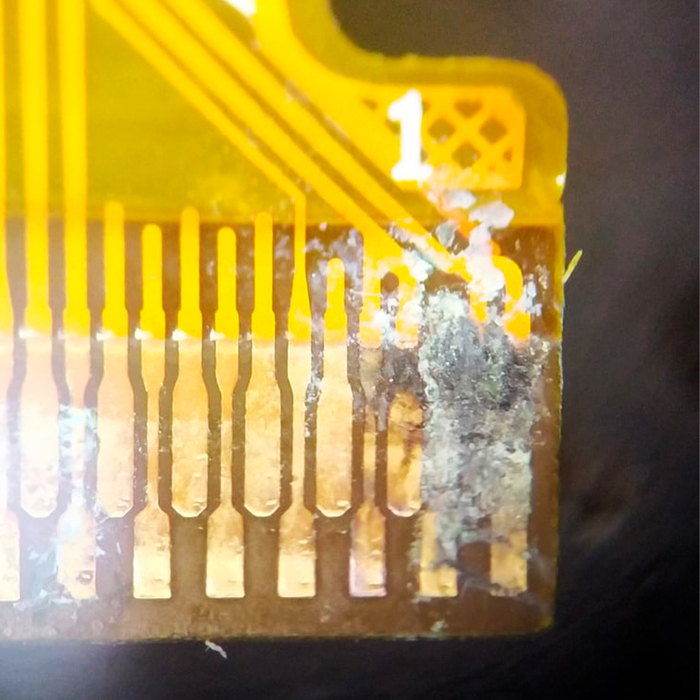

Сегодня на столе телефон подписчика "Samsung A035" с проблемой "Не включается, не заряжается". Начинаем ремонт с разборки аппарата и осмотра. Взгляд сразу же падает на разъём межплатного шлейфа, он же шлейф дисплея. Видим деформацию и повреждения.

Что ж, фронт работ понятен, осталось найти подходящий разъём в нашей волшебной коробочке , куда годами аккуратно срезаются и помещаются разъёмы со всех возможных шлейфов) Далее всё просто - снимаем старый...

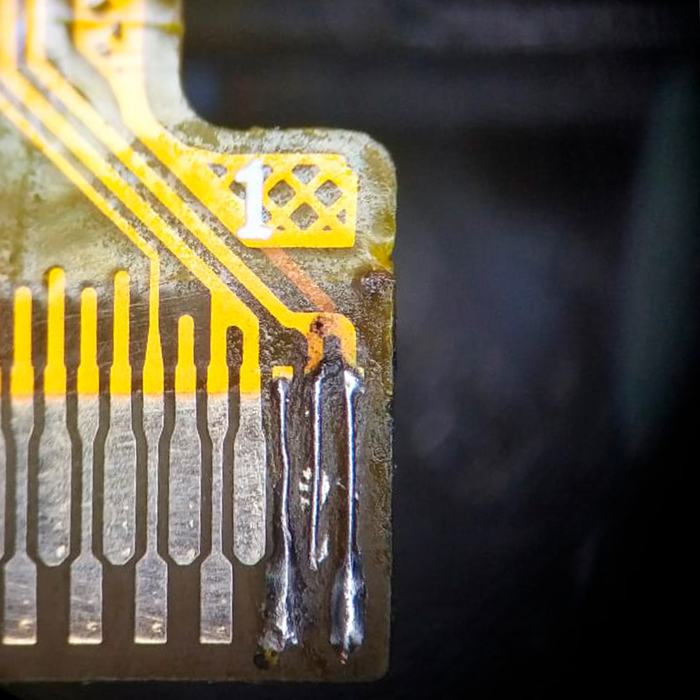

устанавливаем новый разъём, пропаиваем под микроскопом каждый контакт, готово!

Группа в VK https://vk.com/pochinimgood

Всем здравствуйте! Сегодня починим старенький айфон SE c проблемой "Не работает динамик"

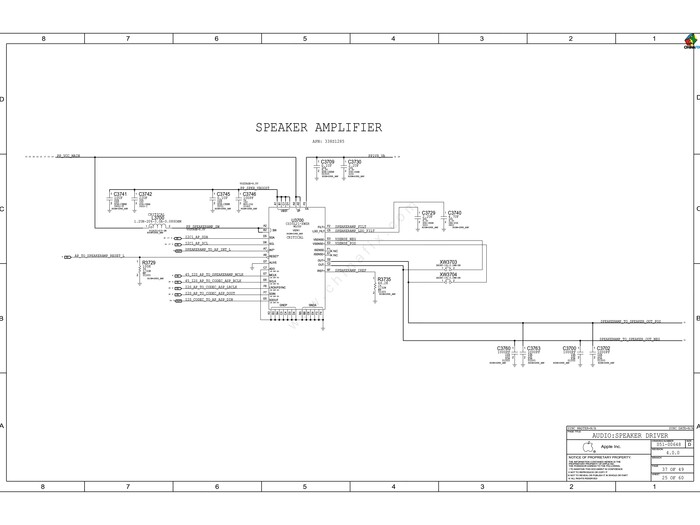

Для начала разбираем его, осматриваем, убеждаемся, что всё цело и на своих местах, подкидываем заведомо исправный шлейф и динамик, убеждаемся, что дело не в них. Открываем схему, изучаем цепь

Что ж, самое время заменить u3700, снимаем с донора исправную микросхему, катаем шары

Устанавливаем на новое место, проверяем динамик, теперь всё в порядке, готово!

Группа в VK https://vk.com/pochinimgood

Сегодня операция по восстановлению сети на IPhone 5s. Симптомы следующие: строка «прошивка модема» на месте, после недолгого поиска «нет сети», в ручном режиме операторов не находит.

Вскрываем, снимаем защитные экраны, начинаем осмотр. Я заметил, что в районе трансивера U3_RF следы пайки и флюса.

Возможно, его пытались прогреть, а не заменить в другой мастерской. Снимаем его, импортируем новый с донора.

Включаем аппарат и видим, как антенны заколосились. Готово!

Помогу, чем смогу, в своей группе VK https://vk.com/pochinimgood Вопросы в сообщения сообщества.

Помогу, чем смогу, в своей группе VK https://vk.com/pochinimgood Вопросы в сообщения сообщества)

Здравствуйте дорогие пикабушники, юные мастера и мастерюги! Сегодня вновь заголовок прошлого поста, но аппарат другой - iPhone SE. Починим его!

Смартфон мне поступил после неудачного ремонта в другой мастерской. Там клиенту сказали. что требуется замена системной платы. Разбираем, нагреваем , снимаем защитные экраны и начинаем осмотр. Выглядит все не так страшно. Выделяем сразу несколько очагов поражения и акцентируем на них внимание.

Далее стандартные манипуляции - моем, греем, пока всё не заблестит)  Компас снимаем, ставим новый. Подключаем к блоку питания видим потребление в выключенном состоянии 0.02 А. Есть хорошие новости - смартфон теперь включается, плохие - нет сети и фактической зарядки (индикация присутствует). При наборе *#06# окна с имеем нет. Еще раз осматриваем поражённые места и определяем фронт работ.  Решено было заменить выделенные элемент, исходя из логики

Снимаем поврежденные, ставим донорские органы. Под рукой не оказалось платы SE, поэтому все элементы я поставил с IPhone 6, предварительно открыв схемы для определения номиналов двух конденсаторов (C4001RF, С4003RF) и убедившись в идентичности QPOET_RF. Теперь всё выглядит так

Были сомнения, что под U_LBPAD_RF есть сгнившие пятаки

Снимаем и видим, что всё в норме, ставим её на место.

Попутно восстанавливаем зарядку - всего-то отсутствовала катушка L2400. Можно кинуть перемычку, но поступим педантично и воткнем элемент. Включаем и проверяем телефон - всё в порядке, сеть уверенная, зарядка присутствует)

Помогу, чем смогу, в своей группе VK https://vk.com/pochinimgood Вопросы в сообщения сообщества)

Здравствуйте! Сегодня долгий, но удачный ремонт Honor 9 lite. Заявленная неисправность - не включается после попадания влаги.

По рассказу клиента, телефон искупался около недели назад, но он решил этот вопрос сушкой в рисе😄. Через какое-то время, естественно, смартфон умер. Обращаюсь к людям - при попадании влаги лучший способ решить проблему - обратиться в сервисный центр, как можно скорее, это сэкономит ваши деньги, время и наши нервы. Никакого риса и сушки феном! Вернемся к больному. Разбираем, чистим, моем. начинаем осмотр под микроскопом. Сейчас наш телефон включается, издаёт звуки, но изображения и подсветки нет. Греем, снимаем разъём дисплея, вычищаем всё, видим полусгнившую дорожку

Разъём дисплея тоже в плачевном состоянии.

Дублируем сгнившую дорожку, ищем новый разъём дисплея, устанавливаем его на место, попутно меняем разъём "папа" на самом дисплейном модуле. Включаем, видим изображение и картинку. Ура! А, нет, выясняется, что отсутствует сеть. Антенны, правда немного и иногда колышутся Внимательно осматриваем все, что связано с радиомодулем. Усилитель сигнала на этом смартфоне "sky 77916", он довольно распространён. Копаемся в донорах, находим таковой на Xiaomi redmi note 2. Перекидываем его на наш honor.

Вот теперь ремонт закончен, можно отпраздновать победу чаем)

Юные и взрослые мастера, а также нуждающиеся в ремонте люди, можете писать с вопросами в сообщения сообщества vk. - https://vk.com/pochinimgood Хороших выходных!

Здравствуйте! Время починить iPhone 6 c проблемой "не включается". Приступим к разборке и осмотру

Разбираем, подключаем к блоку питания и видим неприветливое короткое замыкание... Снижаем напряжение, ищем элемент в кз. Этим больным оказывается микросхема q1403, она греется, как больная лихорадкой.

Выпаиваем её, но не спешим радоваться, у нас замыкание по линии PP_VCC_MAIN. Смотрим, какие элементы участвуют в этой цепи, ищем паразита, и им оказывается конденсатор С1552, который располагается в непосредственной близости с процессором.

Укутываем проц в фуфайку из термоскотча, ставим теплоотвод, меняем конденсатор, ставим новую q1403, видим, что кз пропало. Пробуем включить - видим логотип яблока. Mission complete!
