Ремонтируем ноутбук HP залитый, после 3 сервисов.

Принесли ноутбук HP M6-1030er платформа compal la-8712p залитый. Диагностируем, жидкость попала сверху платы и на нижнюю часть. Жидкость затекла в район хаба FCH 218-0755097. Проверил часы не идут, все плохо, нужно менять хаб ,попала под него жидкость. Созвонился с клиентом, озвучил цену, получил отказ. Забрали ноутбук. Я и забыл про него.

Через 3 недели вернулся, уже копанный, все во флюсе, промыл, смотрим , в микроскоп

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

Все восстановлено, не много криво, проверить сойдет. Хаб немного потемневший, нашел пару косяков ,включаю постов нет, ток 600 миллиампер, все напряжения есть, часы не идут ,кварц на 25 не работает. Проверил память, жесткий диск, процессор, все рабочее, разное бывает, пока ноутбук посещал несколько сервисов. Приходится два раза диагностику делать.Можно менять хаб. Снимаем хаб, а там …

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

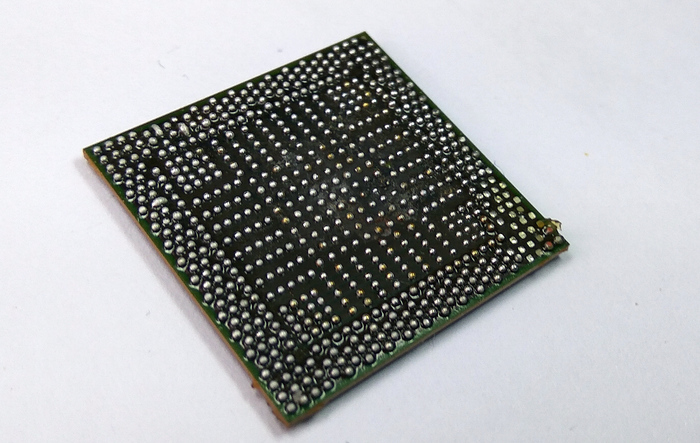

Видно пытались прогреть, чтобы он заработал, но окислы не куда не деваются, пока и кто-то не уберет.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

Флюс, даже до середины чипа не дошел, из-за окислов и остатков жидкости.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

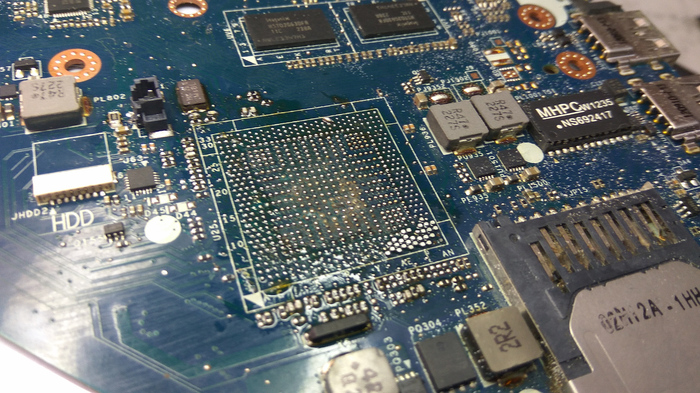

На краю чипа видно снятые два пятака, плата не много не подогрелась из-за кардридера, он был под фольгой. Потом, я понял, почему пятки оторвались.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

Очищаем все от гари, окислов, олово удаляем оплеткой.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

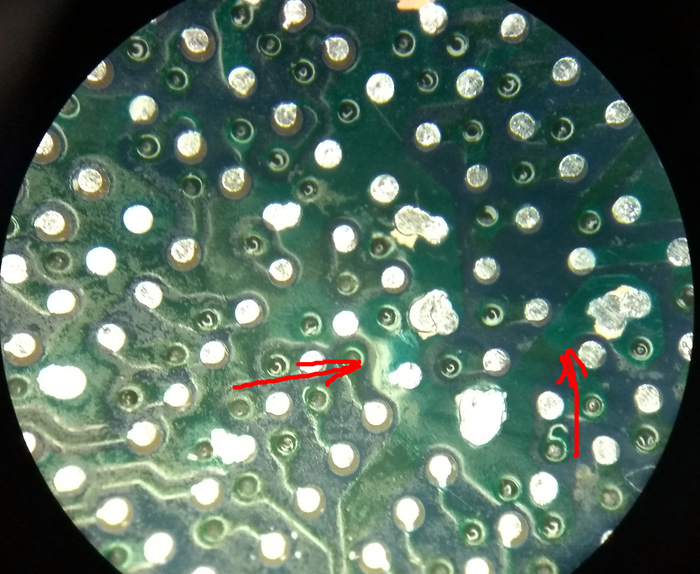

И что мы видим, 2 пузыря. Откуда они взялись? Возможно 2 варианта: чип замкнуло из-за жидкости, он грелся, вздулись слои и маска. И второй более правдоподобный, прогревали, жидкость не удалили, не просушили. Понятно, что жидкость была под чипом, маска и слои вздулись от влаги, которая быстро испарялась.

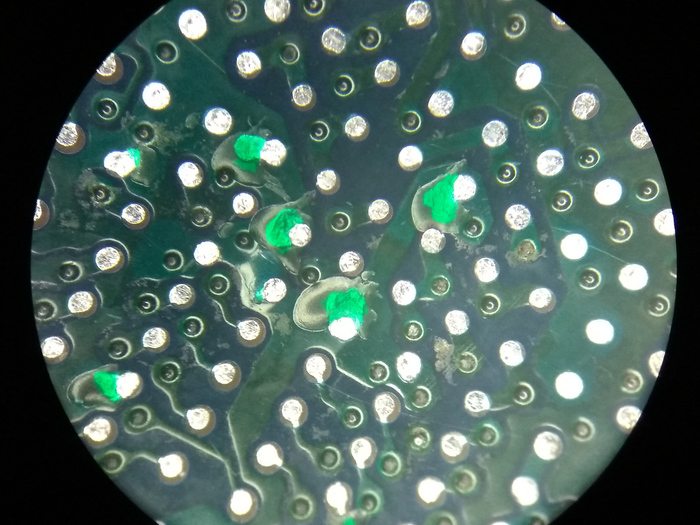

Прозвонил все живое, обрыва в слоях нету, берем маску зеленую и рисуем, сушим в ультрафиолете.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

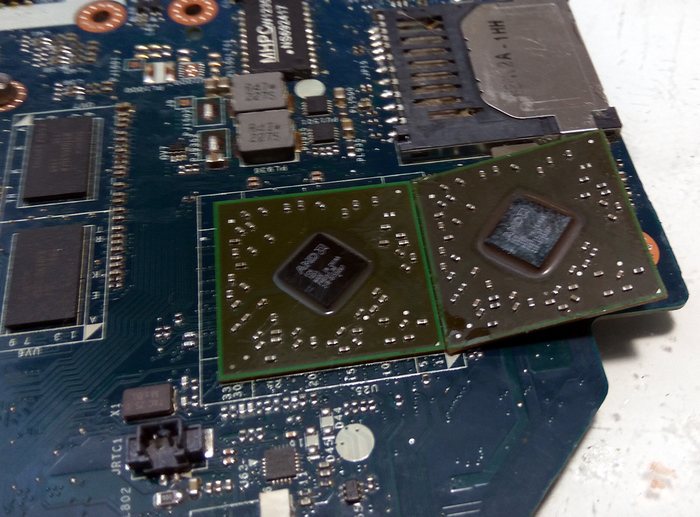

Не все фото делал, масштаб работ был чуток больше , чем на фото. Запаиваем. Разница в цвете видно: новый и старый гретый.

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

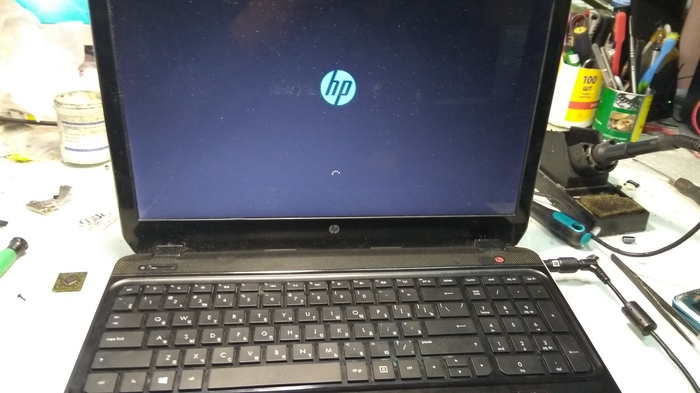

Включаем все работает, радуемся, ждем опять в гости :)

Ремонтируем ноутбук HP залитый, после 3 сервисов. Ремонт ноутбуков, Ноутбук, Длиннопост

Предыдущий мой пост с котиком https://pikabu.ru/story/remont_hp_cq56_kotik_sdelal_pipi_net...

PS. Ответы на стандартные вопросы. Работаю в сервисе в городе Луганске.

Группа в вк https://vk.com/langeron_lg

Ютуб https://www.youtube.com/channel/UC2EQmypjuRR4oBYQICIEgCg

Показать полностью 8
83

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться.

Принесли ноутбук ,на который кошка (пол неизвестен) сделала свои дела по маленькому. Я долго упирался , но деньги не пахнут, не такое делали. Запах не ядрёный видно давно(ошибался), если бы не сказали что он кошачий , не принюхиваясь, не заметил бы.

Аккумулятор лежал отдельно, славу богу , потеков не видно не где, все вытерто не намека…

Вскрываем клавиатуру и тут …. Запах … Свежак …. !!!

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

С обратной стороны вся клавиатура в свежих разводах мокрых на вид. Клавиатуру в пакет и в мусорник, без разговоров. Клавиатура приняла основной удар.

Осмотр. Протекло на плату в два место. Возле шимки проца ISL6262 и

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

разъем LVDS.

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

Нижнею крышку (кому как нравиться корыто или поддон ) и палмрест в раковину с щеткой и моющем (Золушка или Гала). Плату моем химию с отдушкой , сушим, потом спиртом. Запах ушел , остался только душок у палмреста. Через день прошел.

Смотрим на шимку

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

Снимаем шимку, все терпимо.

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

Восстановлению подлежит , две проволочки и новый резистор 2,2 ом.

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

Очищаем LVDS разъем , включаем, подсветка светиться. есть реакция на кнопку включение есть изо. А вот подсветка светиться , из-за утечки наверно попадает 19В в BLON_CON,

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

Осталось просто хорошо почистить между 39 38 контактом

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

На закуску модинг с валенком. Одновременно 3 одинаковых ноутбука, с похожими проблемами, залитики, как говориться, неисправность ходит парами, и тут деревенский модинг , не было у людей вентилятора подогнали, что был , если бы был AMD сдох бы давно , а тут процессор Intel, трубка с запасом, процессор слабый.

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот
Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот
Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот

PS. Ответы на стандартные вопросы. Работаю в сервисе в городе Луганске.

Группа в вк https://vk.com/langeron_lg

Ютуб https://www.youtube.com/channel/UC2EQmypjuRR4oBYQICIEgCg


Котика вам в ноутбук :)

Ремонт HP CQ56 Котик Сделал Пи-пи нет питания процессора и подсветка светиться. Длиннопост, Ремонт, Ноутбук, Ремонт техники, Кот
Показать полностью 10
175

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички.

Пришел молодой человек с ноутбуком Dell Inspiron 15, сказал что залил. Отнес в сервис,

там не смогли починить,  нету подсветки, а так полностью рабочий, шлейфик, только надо заменить.

Нажимаю на кнопку включения, а он пищит  жалобно восемь раз, так и просит матрицу...

Ага, думаю, шлейфик только поменять, рабочий полностью.

Вскрываем пациента платформа Wistron Iris BSW .Шлейф EDP (LVDS) на матрицу не вставлен, защелки нету.

Разъем весь в окислах и погнут.

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

Звоним клиенту, где защелка?!!!! может забыл пакетик с старого сервиса, или приклеен где-то...

О нет!!!, оказываться сломалось, провал в памяти, забыл сказать.

Шаг мелкий 40 pin и еще с ушками всех доноров обошел со штангенциркулем нету , вспомнил одно место.

О чудо, есть такой похожий. Защелка не подходит, все погнуто, смыла оставлять старый разъем нету, меняем сам разъем на донорский, не много розе, пропаял и феном сверху старый не жалко , новый очень аккуратно с розе с прогревом с другой стороны.

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

установил , проверяем на тестере матриц , матрица исправна с подсветкой все оки..

осмотр, замеры и будем пробывать включить

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

Осматриваем шлейф , а что это, кто это сделал? слева два контакта, попробовали жидкость и не устояли...

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

Пациента под микроскоп, и правда

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

Не много флюса , тонкая проволока , скальпель, паяльник, надо проверить , потом лоск будем наводить, и наносить маску зеленку.

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

включаем есть изо и подсветка

Ноутбук Dell Inspiron 15 пищит 8 раз, мне только шлейфик поменять. после водички. Dell Inspiron 15, Пищит 8 раз, Wistron Iris, Длиннопост, Ремонт техники

на фото видно флюс в районе шим зарядки, пришлось пройтись по окислам, в разьемах окислы, чуток химии,

удаляем флюс, на прогон и к клиенту.
