Ремонтируем ноутбук HP залитый, после 3 сервисов.
Принесли ноутбук HP M6-1030er платформа compal la-8712p залитый. Диагностируем, жидкость попала сверху платы и на нижнюю часть. Жидкость затекла в район хаба FCH 218-0755097. Проверил часы не идут, все плохо, нужно менять хаб ,попала под него жидкость. Созвонился с клиентом, озвучил цену, получил отказ. Забрали ноутбук. Я и забыл про него.

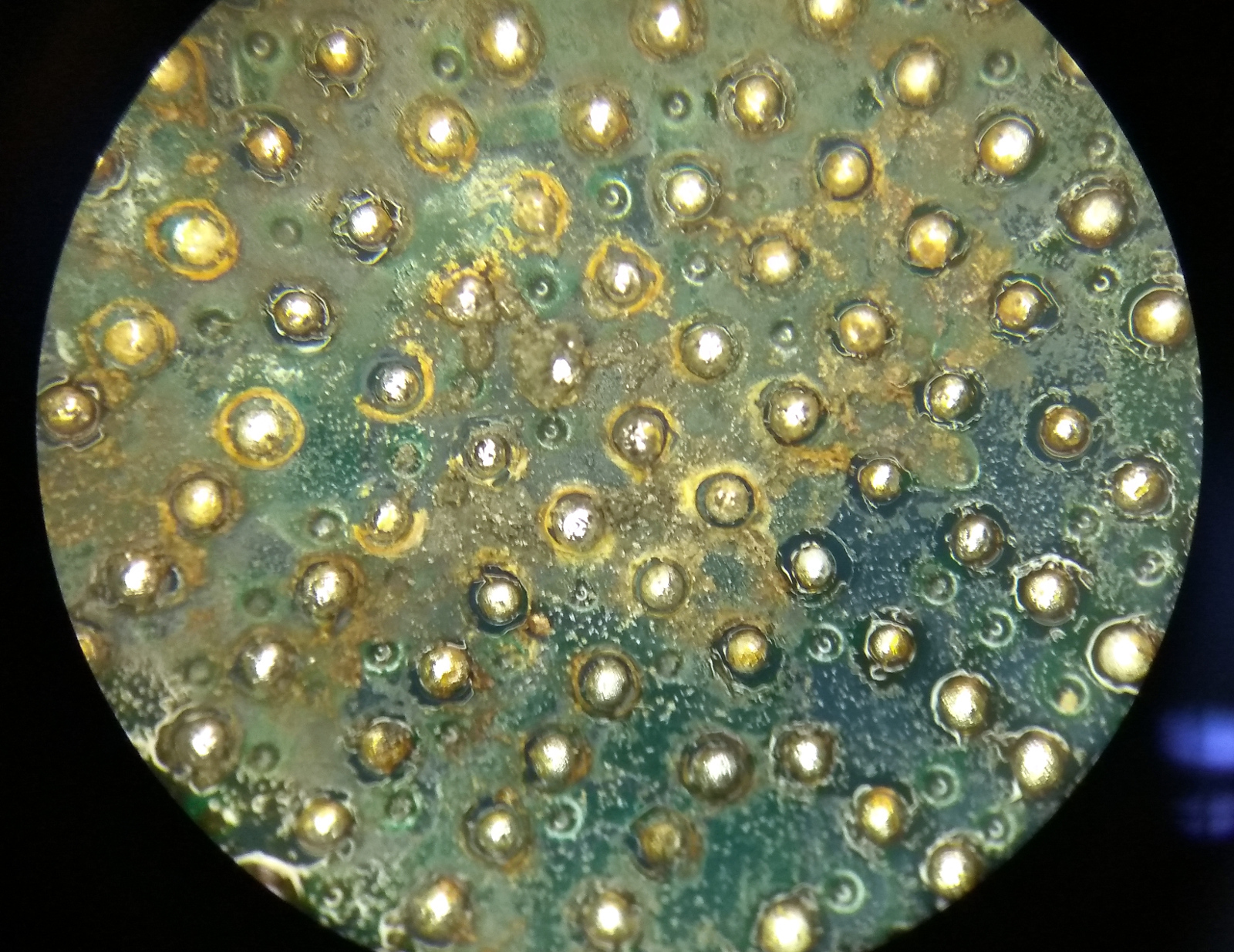

Через 3 недели вернулся, уже копанный, все во флюсе, промыл, смотрим , в микроскоп
Все восстановлено, не много криво, проверить сойдет. Хаб немного потемневший, нашел пару косяков ,включаю постов нет, ток 600 миллиампер, все напряжения есть, часы не идут ,кварц на 25 не работает. Проверил память, жесткий диск, процессор, все рабочее, разное бывает, пока ноутбук посещал несколько сервисов. Приходится два раза диагностику делать.Можно менять хаб. Снимаем хаб, а там …
Видно пытались прогреть, чтобы он заработал, но окислы не куда не деваются, пока и кто-то не уберет.

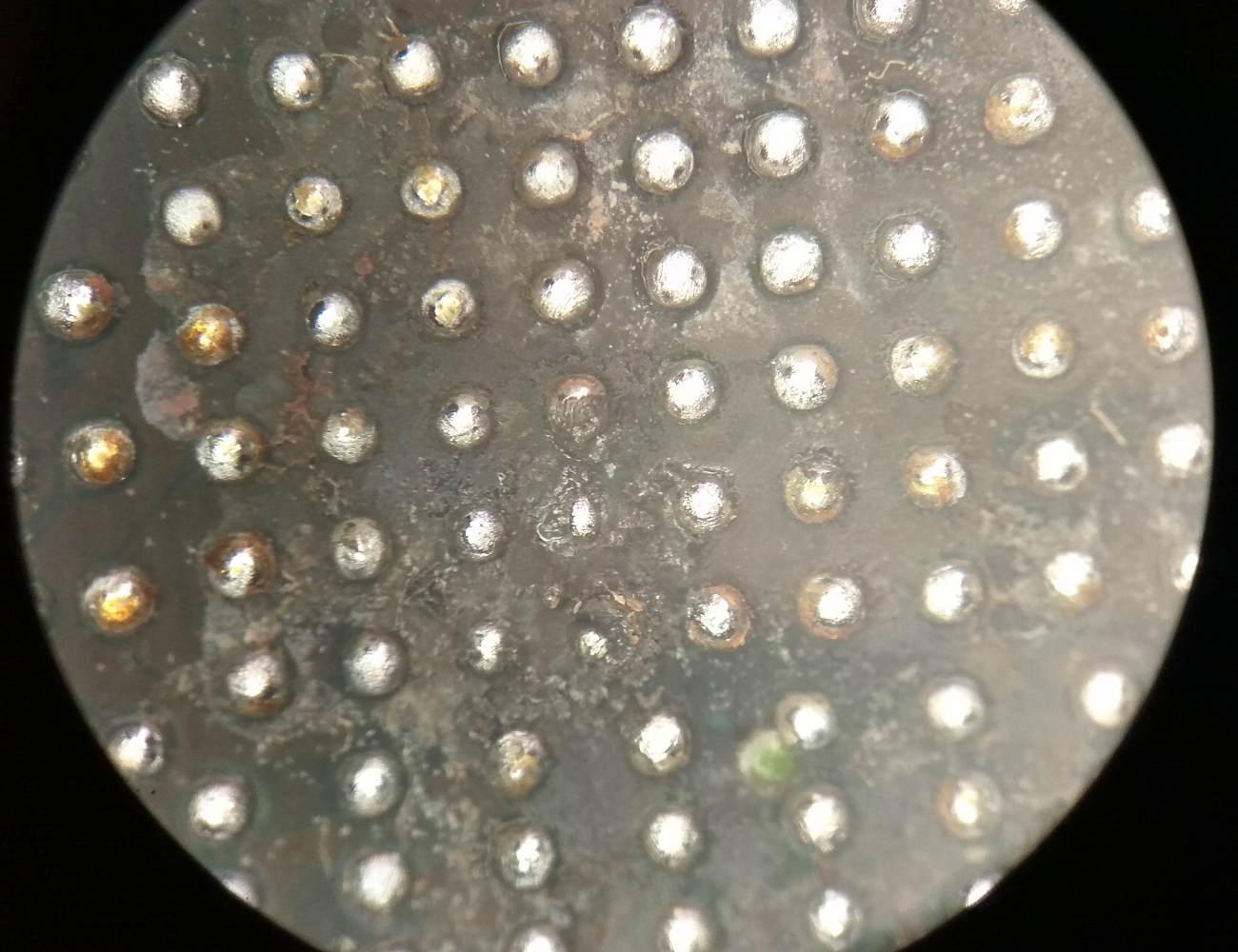

Флюс, даже до середины чипа не дошел, из-за окислов и остатков жидкости.

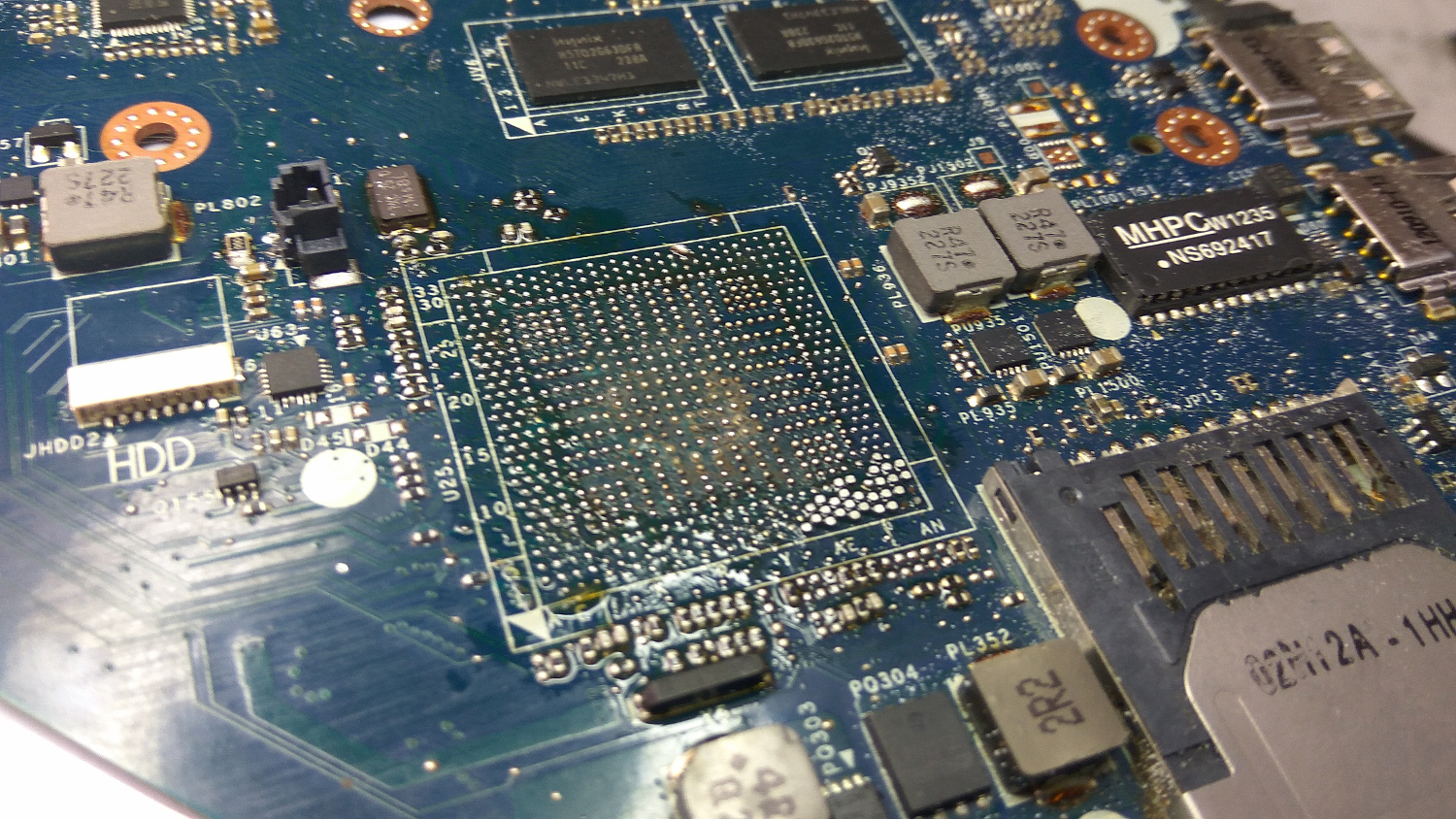

На краю чипа видно снятые два пятака, плата не много не подогрелась из-за кардридера, он был под фольгой. Потом, я понял, почему пятки оторвались.
Очищаем все от гари, окислов, олово удаляем оплеткой.

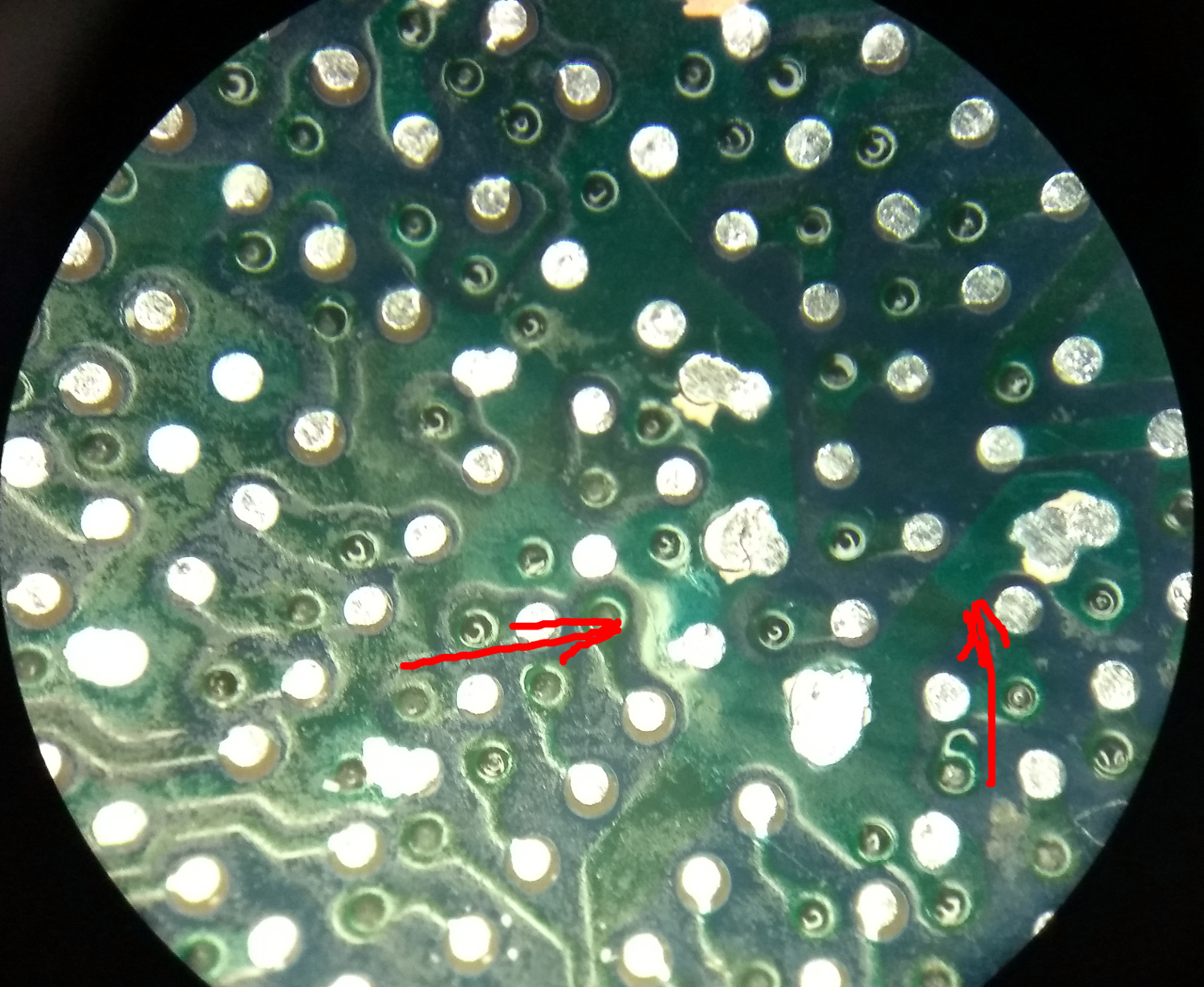

И что мы видим, 2 пузыря. Откуда они взялись? Возможно 2 варианта: чип замкнуло из-за жидкости, он грелся, вздулись слои и маска. И второй более правдоподобный, прогревали, жидкость не удалили, не просушили. Понятно, что жидкость была под чипом, маска и слои вздулись от влаги, которая быстро испарялась.

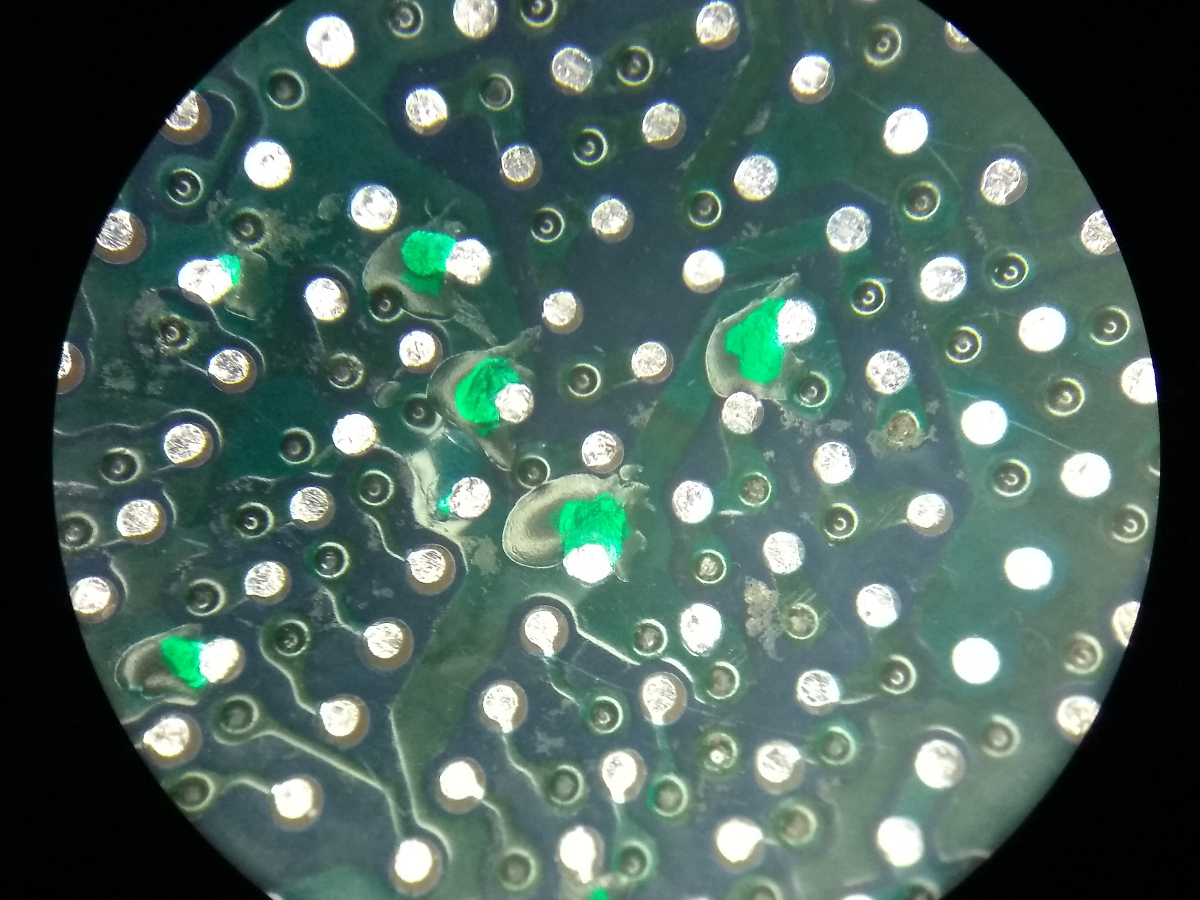

Прозвонил все живое, обрыва в слоях нету, берем маску зеленую и рисуем, сушим в ультрафиолете.

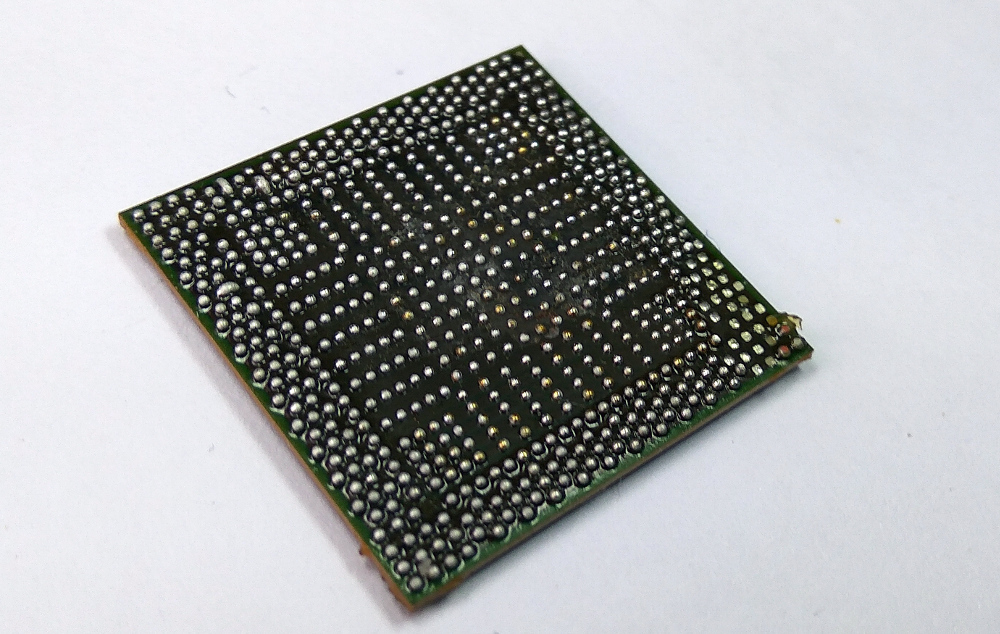

Не все фото делал, масштаб работ был чуток больше , чем на фото. Запаиваем. Разница в цвете видно: новый и старый гретый.

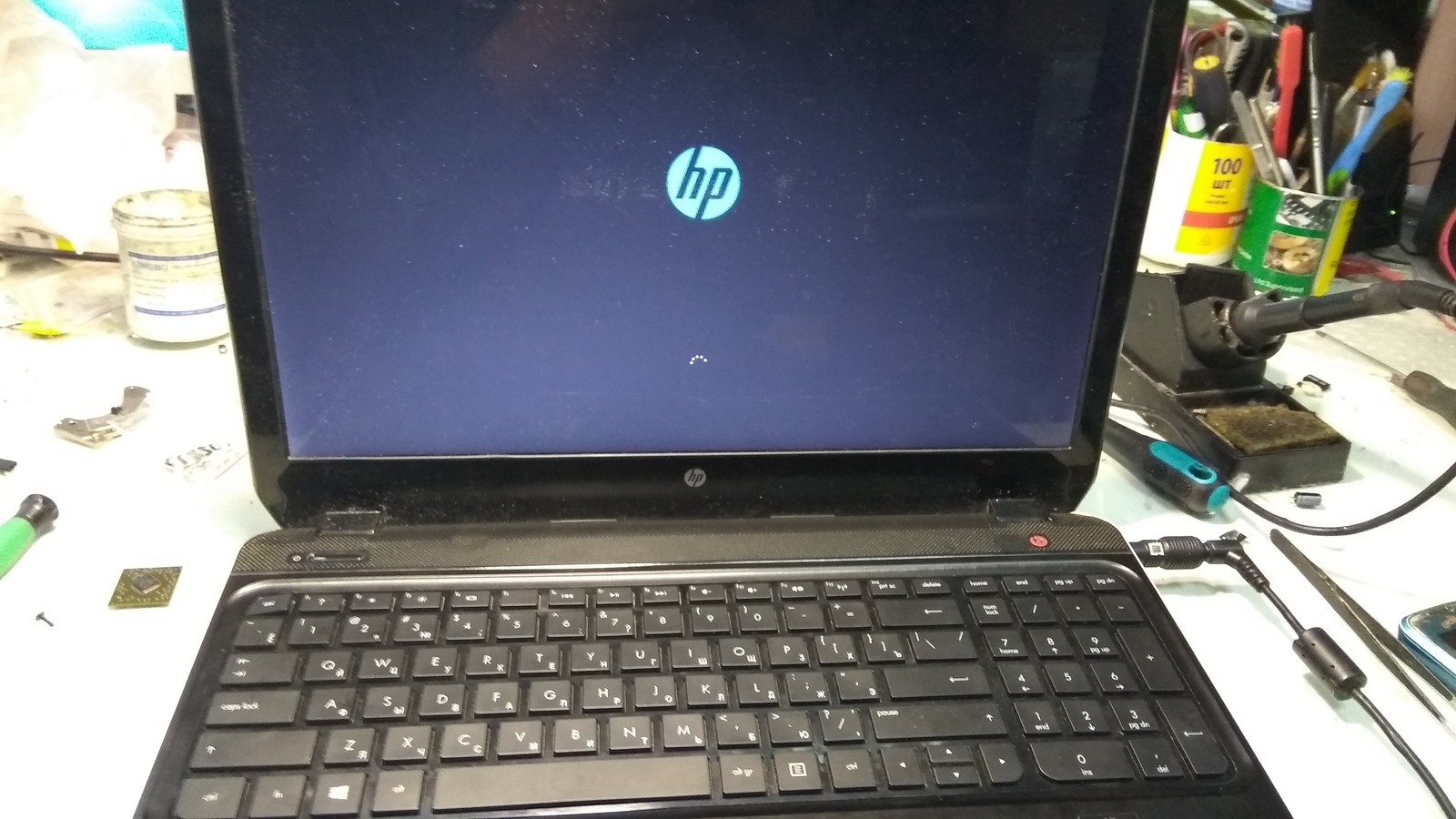

Включаем все работает, радуемся, ждем опять в гости :)
Предыдущий мой пост с котиком https://pikabu.ru/story/remont_hp_cq56_kotik_sdelal_pipi_net...
PS. Ответы на стандартные вопросы. Работаю в сервисе в городе Луганске.
