Привет Пикабу!

Недавно поступила мне просьба от знакомой а не сделает мне многоуважаемый RBGGarage подарок для отца на 23 февраля и давай всякие фото показывать. Просмотрели их вагон и остановились на оригинальном огнетушителе-баре в качестве подарка.

Раньше таких штук не делал, но думается такая немудреная конструкция будет интересна.

Идем в магазин и выбираем относительно не побитый огнетушитель. Выбор пал на наиболее целый ОП-8

Размечаем будущую дверцу. До этого огнетушитель СПУСКАЕМ!!!  Я использовал маркер для маркерных досок ибо как поведет себя родная краска выяснять мне не хотелось.

Далее клеим малярный скотч и режим прямые линии. Важно если кто будет повторять отверстия для замка следует врезать ДО этой операции.

Сверлим отверстие под замок

Как же быть с закруглениями? Выход очень прост лобзик и пилка по металлу. Идет медленно и пилить приходится с двух сторон.

Теперь замеряем внутренний диаметр, красим, идем рисовать и вырезать внутреннюю начинку. Все детали после фрезера шлифуем и покрываем морилкой.

Клеем автомобильный уплотнитель, врезаем петли . Уплотнитель сажаю на циан-акрилат.(секундный клей). Под петли делаем запилы.

Собираем изделие не забывая установить держатели для бутылки и планку на дверцу для мелочевки.

Наполняем подарок смыслом

На этом все. По времени заняло часа два-три. Повторить нечто подобное не сложно только учитывайте что внутренности придется делать каждый раз свои под разные огнетушители. Надеюсь это было кому нибудь интересно.

П.с. Завести инстаграмм что-ли ...?

Привет! Расскажу историю о том как мы развивающую игрушку делаем.

Эта тема заинтересовала меня в 2017 году. Изначально хотелось купить или сделать игрушку только для своего ребенка. Полез в интернет, а тут кто в лес, кто по дрова. Огромные амбиции людей о заработке, плохая культура производства, отсутствие понимания методов игрового обучения порадили на мой взгляд жуткие вещи (надо признать что есть и хорошие решения но цена….).

Вот только некоторые пункты:

1. Тонкая фанера после лазерной резки. Ломкие края реза, а также частицы продуктов сгорания на срезе. Есть мнение, что резаную лазером фанеру не стоит отдавать маленьким детям, по крайне мере без обработки торцов и окраски.

2. Плохая шлифовка, не снятая фаска (занозы) дешевая, токсичная краска (пф-115 и тому подобные), а также легко снимающиеся наклейки.

3. Использование небезопасных частей из строительного магазина. Различные шпильки с гайками которые имеют по определению травмоопасные и острые края, множество саморезов и т.д.

4. Травмоопасная фурнитура низкого качества, заклинивающие шпингалеты из “зеленого” магазина, не удобные почтовые замки которые и более старшему ребенку сложно открывать.

5. Отсутствие обратной связи между действием и результатом (щеколда на двойной распашной двери, неработающая электрика, Элементы одежды прибитые степлером или заклепками к фанере и многое другое.

Использование посторонних игрушек и предметов непонятного происхождения (часто можно встретить неработающие пульты от ТВ, яркие китайские ночники с опасным для глаз прямым светом диодов, батарейки , мелкие детали в свободном доступе и д.р.

Делалась игрушка медленно. В процессе освоили окраску фанеры, литье пластмасс (серийный образец будет без железной фурнитуры, под это дело мы сейчас делаем формы) и многое другое. Сделаны были несколько вариантов, вот парочка сохранившиеся фото:

Со временем ко мне присоединились единомышленники и совместными усилиями домик приобрел законченный вид:

Домик состоит из 6 частей.

Первая часть - Парадный вход. Здесь мы видим множество запорной фурнитуры, дверные петли спрятаны под накладки ( места посадки отфрезерованны), Как и в любом настоящем доме тут есть дверной звонок, который полностью функционален. Также в верхней части есть геометрические фигуры удерживаемые магнитами.

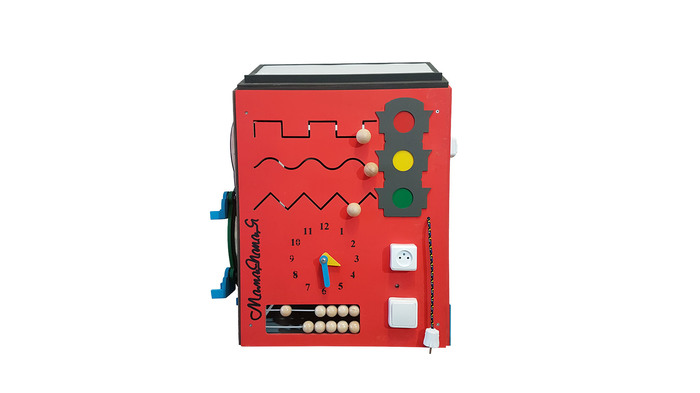

Вторая часть - лабиринты и электричество. Вставляем вилку в розетку и домик оживает, о чем нам говорит RGB светодиод. Теперь прохождение лабиринтов, звонок в дверь или включение света будут сопровождаться всеми необходимыми звуками и свечением. Важно то, что питание домика всего 3 вольта на розетке и даже если ее расковырять то никакой опасности нет.

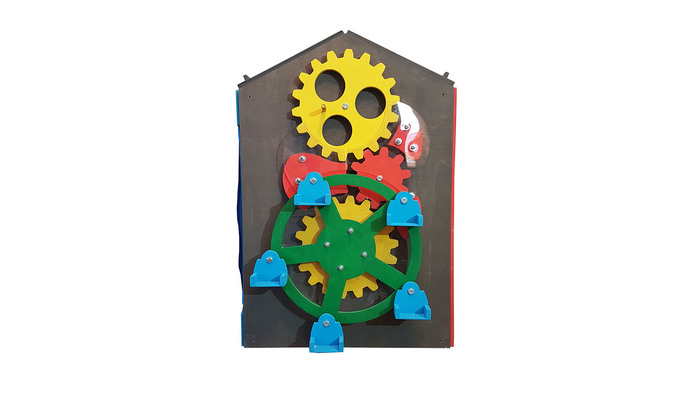

Третья часть - Каруселька. Она состоит из трех шестеренок, которые приводят в движение игрушечное колесо обозрения. На нём можно прокатить любимую игрушку. Все соединения сделаны с использованием подшипников, так что если на ней не прыгать, то вполне вероятно, что они прослужат не один десяток лет. Места зацепа шестерен сверху закрыты литым прозрачным литым поликарбонатом, с боковых частей установлены комбинированные ограничители. Тем самым возможность травмироваться сведена к минимуму.

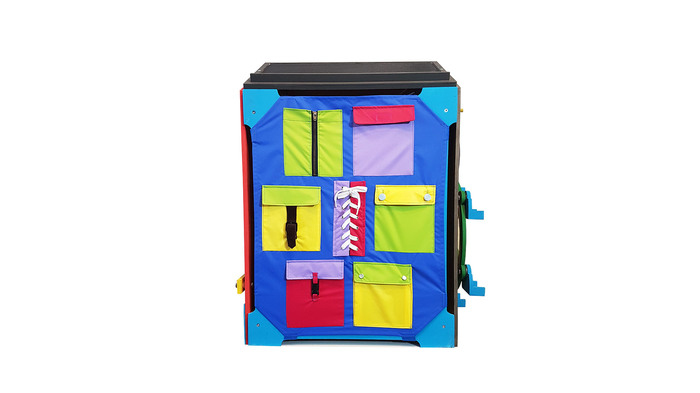

Четвертая часть-Одежда. Молнии прибитые к фанере, шнуровка перфорации, пуговицы в воздухе это не наш метод. Мы изготовили из износостойкой мембранной ткани подложку которая крепиться к домику на липучки, что позволяет легко снять и помыть ее. На ней нашиты карманы с разными застежками, которые превращают ее в элемент игры куда можно сложить игрушки или вещи.

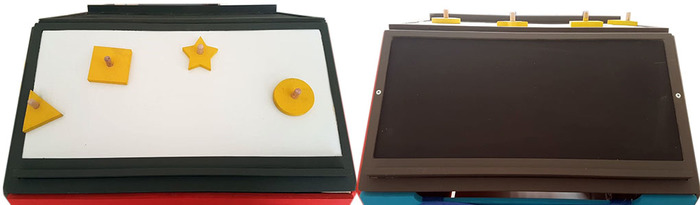

Пятая и Шестая часть Маркерная и меловая доска. Они снабжены удобным выступом для фломастеров и мелков.

Играть хорошими игрушками должны иметь возможность все дети независимо от положения их родителей. Сейчас подобные развивающие игрушки стоят непомерно дорого и многие лишены возможности их приобрести, а также просто с ними играть. Малоимущие, детдомовцы, многодетные семьи сегодня не смогут получить полезные и качественные игрушки. Мы хотим дать им такую возможность.

Сегодня запущены продажа на сайте, вк и предпродажа (сбор средств) на краудфандинге. В данный момент каждый домик изготавливается индивидуально и занимает около недели. Данный проект является социальным и большая часть прибыли уходит на благотворительные программы и снижение базовой цены.

На что мы собираем (немного экономики):

1. Техническое оснащение производства (закупка небольшого чпу станка, заказ литьевых форм для уникальной пластиковой фурнитуры, шлифовальный станок для криволинейных поверхностей)

2. Разработка более совершенной электрической части (все на одной плате а не набор модулей и “микриков” как сейчас)

3. Закупка материалов и расходников оптом, для снижения продажной цены.

4. Создание особых скидок для малоимущих, матерей одиночек, больших семей программы работы с детдомами и социальными учреждениями.

Собранные средства без остатка пойдут на намеченные цели. Проекту можно помочь рассказав о нем друзьям. Принять участие в разработке элементов и т.д. Более подробно о участие на страничке проекта в ВК.

Также абсолютно бесплатны и доступны для не коммерческого использования чертежи домика. Они адаптированы для резки ручным инструментом в них убраны присадки под петли, а также сверловка под фурнитуру так как она может отличаться да и техническое оснащение у всех разное. Пользуйтесь бесплатно, единственная просьба пришлите нам фото.

Играть хорошими игрушками должны иметь возможность все дети независимо от положения их родителей. Сейчас подобные развивающие игрушки стоят непомерно дорого и многие лишены возможности их приобрести, а также просто с ними играть. Малоимущие, детдомовцы, многодетные семьи сегодня не смогут получить полезные и качественные игрушки. Мы хотим дать им такую возможность.

Сегодня запущены продажа на сайте и вк и предпродажа (сбор средств) на краудфандинге (только что отправили на модерацию). В данный момент каждый домик изготавливается индивидуально и занимает около недели. Данный проект является социальным и большая часть прибыли уходит на благотворительные программы и снижение базовой цены.

На что мы собираем (немного экономики):

1. Техническое оснащение производства (закупка небольшого чпу станка, заказ литьевых форм для уникальной пластиковой фурнитуры, шлифовальный станок для криволинейных поверхностей)

2. Разработка более совершенной электрической части (все на одной плате а не набор модулей и “микриков” как сейчас)

3. Закупка материалов и расходников оптом, для снижения продажной цены.

4. Создание особых скидок для малоимущих, матерей одиночек, больших семей программы работы с детдомами и социальными учреждениями.

Собранные средства без остатка пойдут на намеченные цели. Проекту можно помочь рассказав о нем друзьям. Принять участие в разработке элементов и т.д. Более подробно о участие на страничке проекта в ВК.

Также абсолютно бесплатны и доступны для не коммерческого использования чертежи домика. Они адаптированы для резки ручным инструментом в них убраны присадки под петли, а также сверловка под фурнитуру так как она может отличаться да и техническое оснащение у всех разное. Пользуйтесь бесплатно, единственная просьба пришлите нам фото.

П.с. Конкурс на лучшее название для домика. Подарок от нас самому креативному. Пишите в комментариях.

Наши контакты  ВК - https://vk.com/busytown

Планета ру, пока может не работать только отправили на Модерацию: https://planeta.ru/campaigns/busytown

Ссылка для скачивания чертежей:  https://drive.google.com/drive/folders/1uOi_yjy8QkCBOlnUkLCg...

Привет pikabu!

Для начала представлюсь — Виктор из славного города на Неве Санкт-Петербурга.

Хочу рассказать о том, как я организовал (точнее, все еще в процессе) гараж-мастерскую для честного самозанятого труда (ну да, и директор, и сборщик, а временами монтажник — и все в одном лице). В данный момент основное направление — это световая реклама, да и свет в принципе (руки есть, вроде заточены тоже под правильным углом).

Живя в Культурной столице, самым логичным шагом было бы открыть барбер шоп , вейп бар или прокат гироскутеров, но мы пошли по сложному пути: делать качественные вещи самостоятельно без орды нахлебников, советчиков и прочих дармоедов.

Идея была такова: работать самим (когда ты сам что-то делаешь — это здорово), больше напрягать мозг, чем руки (о да, на опыты мы потратили много и того, и другого), зарабатывать на жизнь в творческом режиме, получать удовольствие от самого процесса.

Будет около 30-ти фото

Итак, на стартовый момент у нас было :

1. Расшатанный гараж — 1 шт.

2. Микроавтобус — 1 шт.

3. Руки — 4 шт.

4. Энтузиазм — 146%

Зашли в гараж: ну, пол и стены есть, конечно, состояние легко-гнилое, б/у. Приступили к разбору доски

А это чудесная система «вентиляции» подвала. В качестве вент. канала — нано-шланг из настоящей резины середины 80х годов (интересно, почему их 2?)

Крепость дедовской доски уступила дури и лому молодости. Пол разобран и вывезен, доска на стенах в удовлетворительном состоянии. Оставляем.

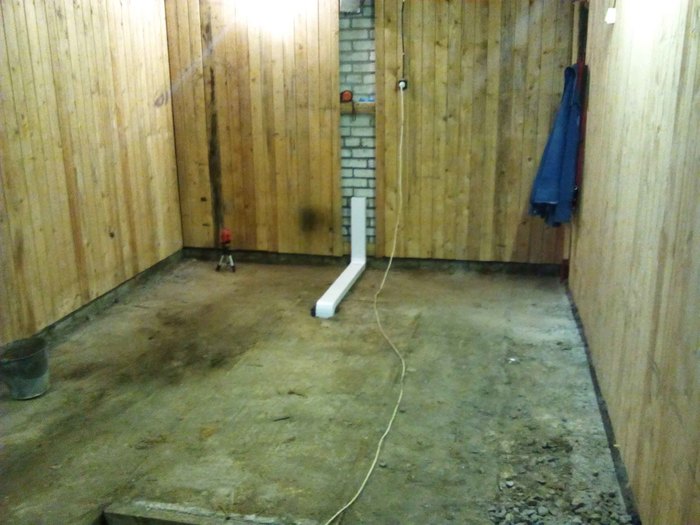

Поставили вентиляционный канал. Обычный полипропилен (знаю, что прямые углы — это плохо, но тут вариантов нет, плавно в шахту не ввести, так как самое высокое место)

Залили пол. Как оказалось, сложно найти всего два куба бетона, но терпение и авито мне помогли.

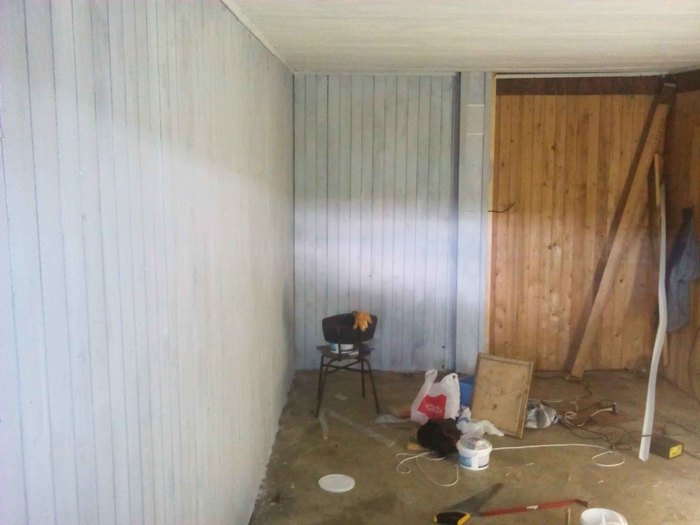

Красим стены . Колеровка велась шприцем. Это очень удобно при должной сноровке, достаточно просто попасть в цвет.

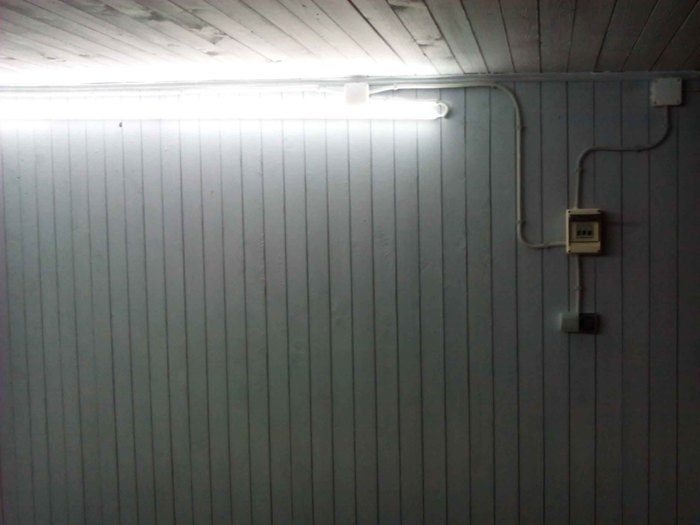

Растягиваем электрику и освещение. Основным источником света были выбраны светодиоды. Вся проводка в гофре и с расчетом на 3 кВт в любой из розеток одновременно.

Люк в подвал. Делаем сдвижной, нигде такого не видел, но прямо захотелось. Закрывать досками и старым ковром — это моветон в наше время.

На фото видно складывание люка. Для обеспечения легкости приделаны самые маленькие мебельные колесики для скольжения по направляющим (они прячутся за стальной уголок в основании).

Смонтировано и окрашено (красил пф115, предварительно пропитывая антисептиком)

Настало время заняться воротами.

Идея сделать «как у всех» на штырьках, задвижках и прочем была отвергнута сразу. Составляем ТЗ.

1. Открытие ворот должно быть выполнимо без физических усилий.

2. Исключить нагибания к упорам

3. Исключить засоры упоров.

4. Обеспечить хороший прижим створок

5. Никаких навесных замков

6. В идеале запирать ворота в одно движение

Самым простым решением было частично скопировать схему запирания морского контейнера. Сказано-сделано.

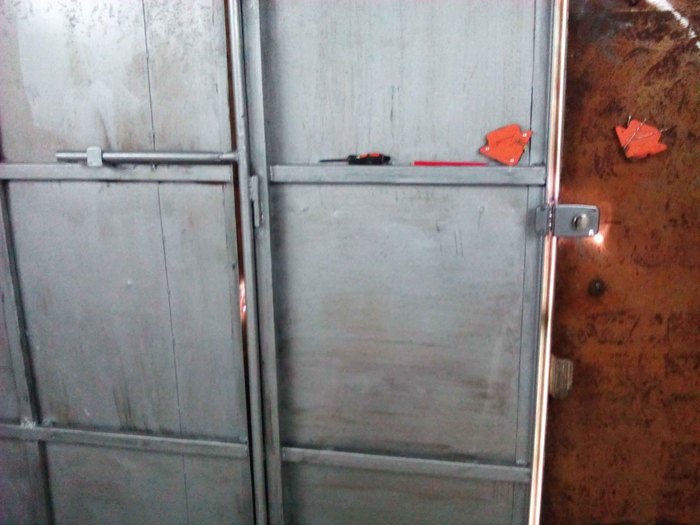

Ворота усиленны, окрашены, врезан замок, идет оклейка пенополистиролом (единственное фото фоткал на сварочник). Пытливый ум заметит, что центральная ось не на основной трубе, а на петлях. Сделано это для того, чтобы при открытии упорный рычаг сразу уходил в сторону.

Зашиваем ОСБ, скорее не зашиваем, а клеим на клей-пену. Данное дело могу порекомендовать всем: жесткость как у сип панели, и, главное, очень просто.

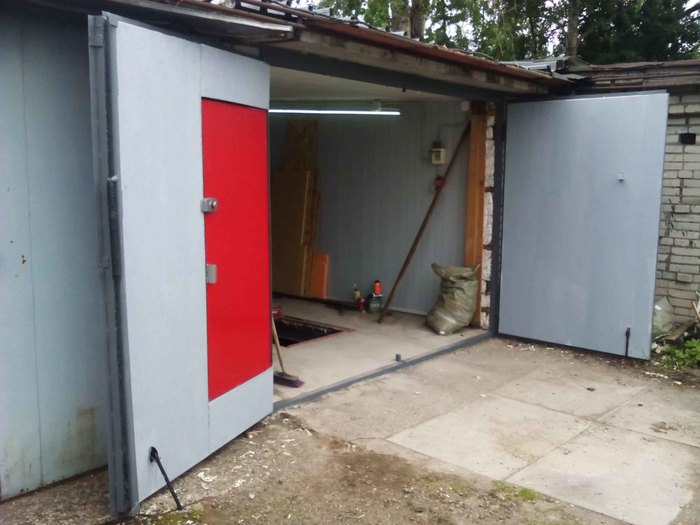

Окрашено

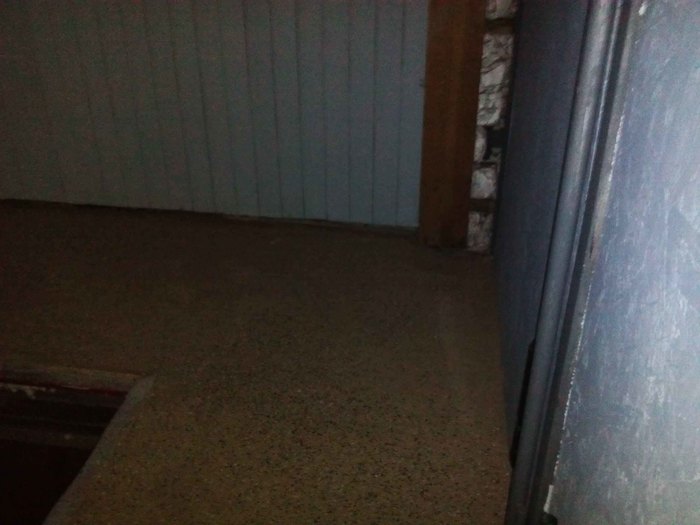

Заливаем пол эпоксидкой с «хлопьями». В жизни ничего подобного не делал, но была возможность и решил: почему бы и нет, покрасить всегда успею.

Рассыпка хлопьев дала почувствовать себя сеятелем на поле )))

Собрали стол из старого шкафа, и работа закипела!

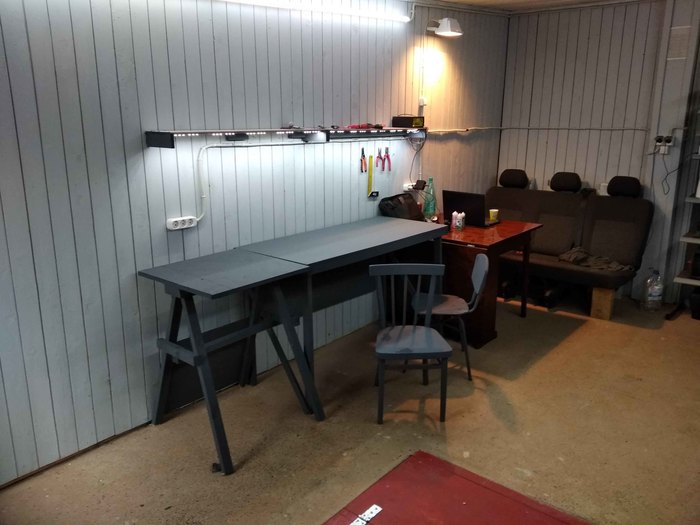

Начинаем обустраиваться

Главный контролер за работой

А теперь немного о технологиях. Покажу вывеску от ее рождения и до сдачи.

Рисуем макет в векторах

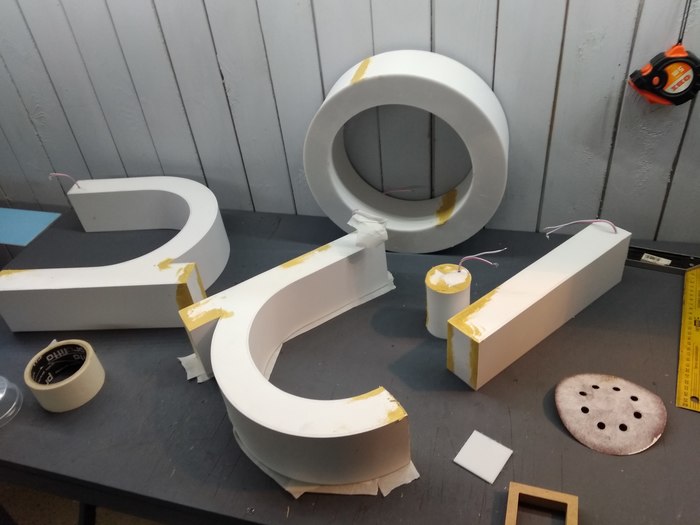

Получаем напиленные на ЧПУ заготовки. Заготовки — это лицевые части с обнижением под борта (акрил или литой поликарбонат), задники (ПВХ5-10) мм, куда крепятся светодиодные модули или лента, а также нарезанные полосы из ПВХ 2-3 мм под борта (их всегда берем с небольшим запасом)

Все соединения проводов только на пайку, затем все в термоусадку + в нее же графитка. Никаких скруток, только пайка, только хардкор.

Лицо и задник соединяем на клей + жидкий пластик для герметизации.

Многие крутят лицо к заднику на саморезы, предварительно прикручивая задники к раме. ИМХО! Это не эстетично и не герметично. Есть аргумент в пользу ремонтопригодности изделия. Но я скажу так: единственный случай ремонта букв был после того, как гости из средней Азии ломами чистили крышу, и кусок льда немного размолотил вывеску. А там и задник, и лицо … все в кашу.

Далее все подрезаем, шпаклюем и шкурим (многие вместо этого этапа тупо клеят пленку).

Красим борта, устанавливаем на основание и монтируем !

Вот еще немного фото рабочих моментов

Подытожим, зачем я пишу этот пост. Каждый может попробовать сделать что-нибудь сам, невзирая на жизненные трудности и неурядицы. И кто знает, что из этого вырастет. Ну и, конечно, рассказать о себе на одном из лучших ресурсов в сети . П.с Будете в Спб, заезжайте на рюмку чая!
