Всем снова здасьте. Сегодня на столике iPad 7 2018, с неисправностью - ребут на яблоке.
Первым делом решено прошить

При прошивке получаю4013, и понимаю- снова оно.
У данной модели планшетов есть типовая неисправность, кроется она в процессоре. Под ним либо разрушаются точки пайки, либо он сам умирает.
Кстати именно на этой модели МОЖНО поменять процессор, поставив от 7+ iPhone и потеряв отпечаток, но получив рабочий аппарат
Чтож, согласовываю два возможных исхода и приступаю к работе.

Дамонтирую матрицу и защитный экран с платы, осматриваю.

Вынимаю плату и уже сразу приступаю к выпайке процессора, НО после осмотра всех катушек, так как на айпадах они любят отваливаться

Почистил клей вокруг процессора, приступаю к выпайке

Оно отпаялось, и я начинаю обрабатывать процессор. Весь клей остался на нем, по этому его нужно убрать.

Замечаю, что слетел один конденсатор, но на процессоре А10 модели это не беда, буду снимать их все, воизбежание замыкания.
Кстати на моделях выше эти конденсаторы при малейшем сколе могут замыкать, тем самым убивая инициализацию и работу процесорра, и снимаются там они куда тяжелее, но сейчас благо процессор позволяет :)
Наношу Флюс и пропаиваю свинцовосодержащим оловом.

Это результат после ватной палочки и оплетки, накатывать буду шарами, проц длджен быть идеальным
Наношу ультрафиолетовый лак и отправляю процессор загарать.

Приступаю к плате, первым делом нужно пройтись оплеткой и все отмыть.

Вот как раз и наш потеряшка. Забыл сказать что перед тем как лезть под проц, я снял два конденсатора, отстутсвие которых вы можете видеть слева внизу.

А здесь вот справа сверху, они же. Забыл, извиняюсь. Снимаются эти конденсаторы для того что бы зайти лопаткой под процессор, я снимаю их, мне так удобно. Можно и вообще без снятия, но в таком случае риск повредить пятаки процессора гораздо больше.
Вернемся к нашим баранам)
Облуженные свинцовым припоем площадки на плате я зачищаю оплеткой, заодно снимая клей

Ух какая жуть) чищу..

Восстанавливаю маску в подозрительных местах и отправляю туда плату, а процессор забираю под накатку шариков.

Мажу его флюсом и приклеиваю к трафарету

Насыпаю шаров и распределяю их в каждую лунку. Главное что бы в одну не попало два.

Теперь прогреваю феном. К сожалению третьей руки у меня нет, по этому такой красивый процесс показать не могу.

Вот что получилось. Ну красота!
Достаю плату и посиционирую на ней процессор.

Запаиваю, промываю.

Промеряю основные линии питания процессора, сопротивление в норме, а значит можно пробовать шить.

Все прошилось, собираю аппарат

Ставлю плату, приклеиваю обратно все наклеечки. Чищу все спиртом и ватными палочками.

А вот и заветное включение, теперь перед окончательной сборкой аппарат ждут тесты, и выдача владельцу. А как вы думаете сколько стоил такой ремонт??
Спасибо за внимание.

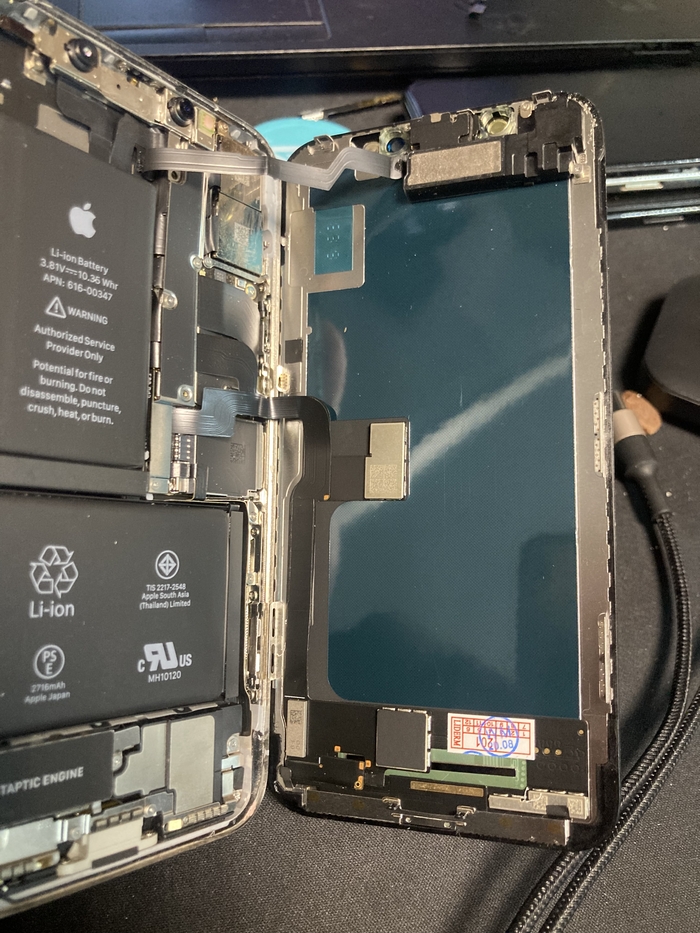

В общем пришел телефон в ремонт, купили на авито, фейс не работает, экран китайский и так далее… Ничего нового. Попробуем поднять.

Не хватает винтика:) ну ничего, докрутим.

Вынимаем саму сборку FaceID и проверяем ее на программаторе.

Как мы можем увидить - диод не зажигается, фейс не работает, плюс очень сильный отпечаток на самой призме… к сожалению не сфоткал. Это начинает пугать

Вычищаем клей между рамкой фейса и шлейфиком, аккуратно его достаем и видим …

Трещина в платке дота. Е***** косоручки. По мнению одного комментатора - я такой же.
Переносим микросхему на новый шлейф на специальном программаторе и восстанавливаем контакты проводом 0.007мм

Красотааааа:) можно видеть как выглядит сам диод который через призму как раз и считывает наше милое личико:)
Проверяем на программаторе!

Все четко, дот отрабатывает, суем обратно. По меткам и заклеиваем, что бы намертво сидело и никуда не уходило

Все работает, отдаем владельцу, пускай радуется :) всем удачных ремонтов и меньше поломок.

Всем привет, начну с малого. У меня свой сервис по ремонту телефонов, занимаюсь этим около 5-ти лет.
Хочу показать как воскрешаются кнопки home на айфонах, конкретно этот ремонт не сложный
Неисправность проявляется гиперактивностью на прикосновение (3-100 нажатий за раз)
Первым делом я вынул кнопку и осмотрел ее

Есть брешь в доп шлейфе, ее надо устранить :)

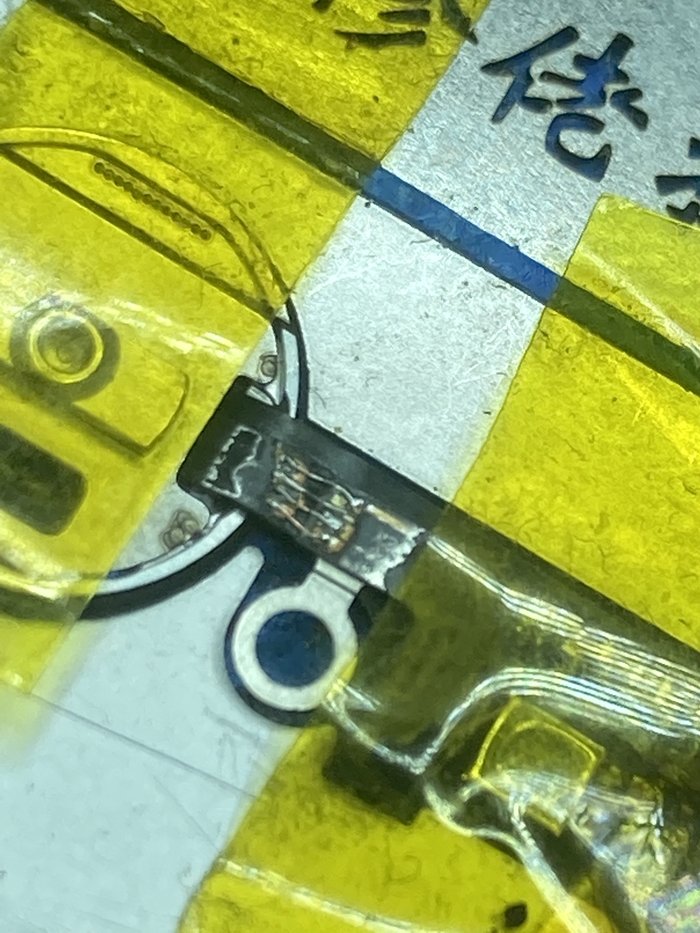

После зачистки - закидываю все это дело перемычками.

Вот и запаялись, вид под микроскопом

Проверяем - кнопка отрабатывает как должна. Сканер отпечатка так же в полном порядке.

Собираем и выдаем аппарат владельцу!:)
Ребята я понимаю что далеко не первый в этой теме, если будетин интересно - буду фиксировать в дальнейшем ремонты более чаще и интересней, делать лонгриды.
Задумался об этом только сейчас, ранее не фиксировал к сожалению детально.
Всем спасибо за внимание, не болейте;)
