Аппарат базируется на чипсете MediaTek Dimensity 6400. Объём оперативной памяти равен 8 ГБ с функцией расширения виртуальной RAM на 16 ГБ, а для пользовательских данных выделено 256 ГБ внутренней памяти.

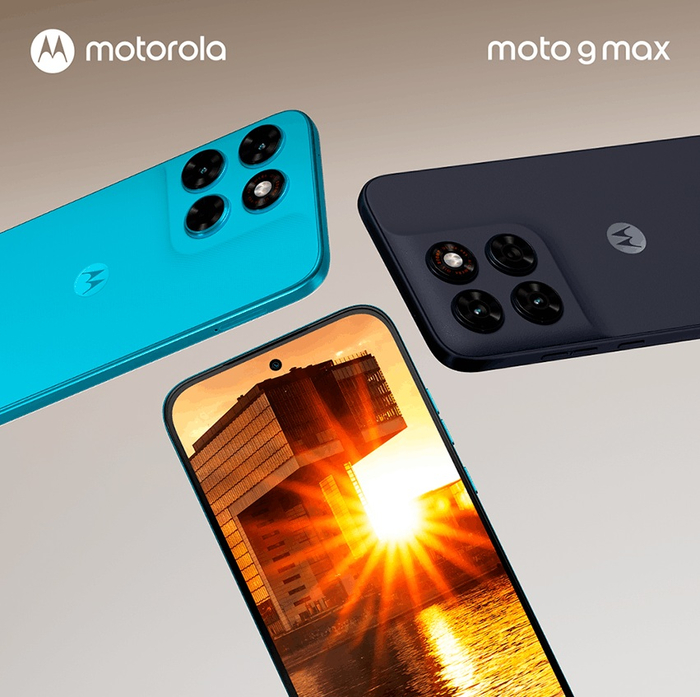

Источник изображения: Motorola
Смартфон комплектуется 6,8-дюймовым экраном Extreme AMOLED, разрешение которого составляет 1,5K (1272 × 2772 пикселя). Дисплей поддерживает частоту обновления 120 Гц, пиковую яркость до 5000 нит и защищён стеклом Corning Gorilla Glass 7i.
За питание отвечает батарея ёмкостью 5200 мА·ч с быстрой зарядкой TurboPower мощностью 33 Вт. Система камер состоит из главного сенсора на 200 Мп с диафрагмой f/1.8, оптической стабилизацией (OIS) и технологией Ultra Pixel, дополненного сверхширокоугольным модулем 8 Мп и фронтальным датчиком 32 Мп.

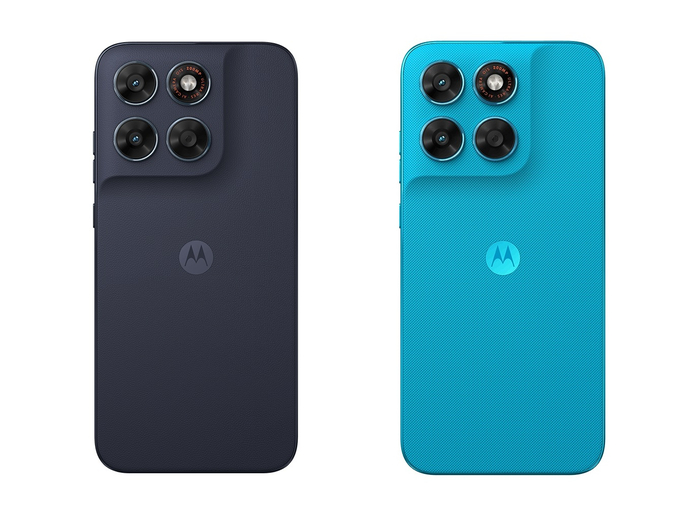

Источник изображения: Motorola
Корпус сертифицирован по стандартам IP66, IP68, IP69 и MIL-STD-810H. Размеры модели равны 164,58 × 77,37 × 7,38 мм при массе 183 грамма.

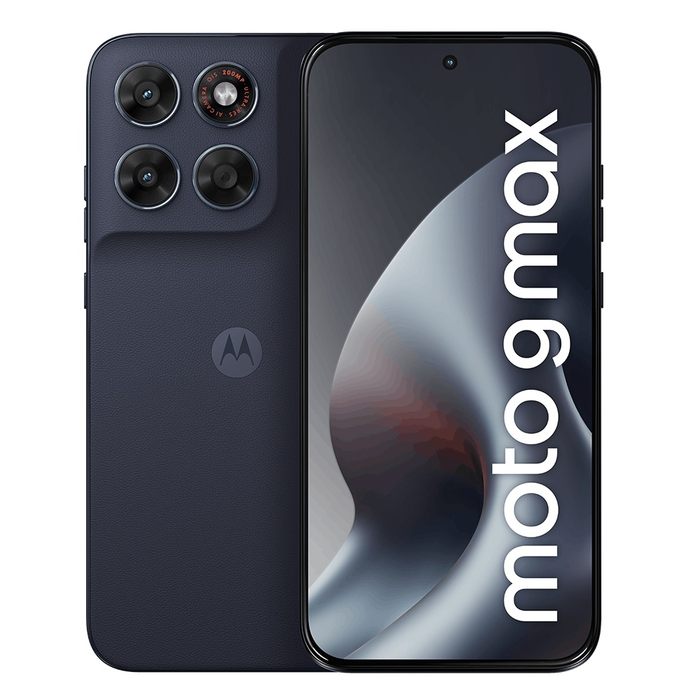

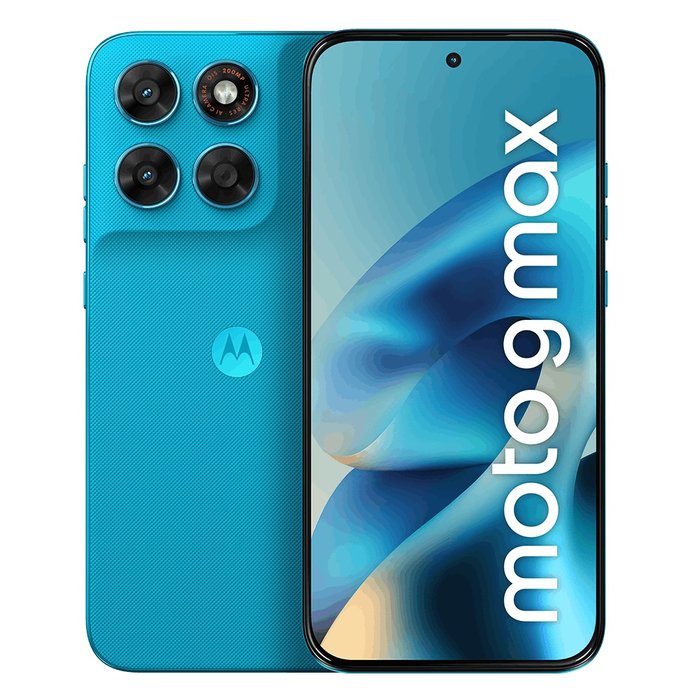

Источник изображения: Motorola
Аппарат уже появился в продаже в Бразилии. Цена установлена на уровне 2519,10 бразильских реалов (~35 000 рублей).
Главный фигурант дела об убийстве командира ополченцев Арсена Павлова с позывным Моторола и покушении на первого главу ДНР Александра Захарченко не смог обжаловать приговор. Об этом 12 июня сообщил ТАСС со ссылкой на судебные материалы.
Решение суда о пожизненном заключении Александра Погорелова вступило в силу.
Ранее, 19 июня 2024 года, сообщалось, что фигурантам дела об убийстве ополченца Павлова и покушении на Захарченко вынесли приговор.
Соучастникам преступления Василию Чурилову, Александру Тимошенко и Артему Ену дали по 17, 13 и 12 лет колонии строгого режима соответственно, несмотря на запрос прокурора назначить фигурантам наказание от 24 лет до пожизненного лишения свободы.
В 2014 году сотрудники СБУ приняли решение об убийстве Александра Захарченко и организовали агентурную сеть, в которую вошел Александр Погорелов. По заданию СБУ он выехал в Донецк и начал вести слежку за главой ДНР
В августе 2017 года Погорелов организовал фотосессию в ресторане, где часто бывал Захарченко, и установил в туалете взрывчатку. Ее обнаружила полиция. Александр Захарченко погиб 31 августа 2018 года в результате взрыва бомбы в кафе в центре Донецка.
Ополченец Арсен Павлов, известный под позывным Моторола, был убит 16 октября 2016 года. Павлов и его охранник погибли при взрыве ВСУ в подъезде многоэтажки. Взрывное устройство было установлено на тросе лифта. Мощность взрывного устройства составила 1,5 килограмма в тротиловом эквиваленте. Бомба была приведена в действие дистанционно.
20 мая 2022 года президент России Владимир Путин подписал указ о награждении Арсена Павлова орденом Мужества посмертно. Он был удостоен награды "За мужество, отвагу и самоотверженность, проявленные в ходе выполнения задач по обеспечению защиты прав и свобод соотечественников".
Сколькими компьютерами вы владеете? Ноутбук, ПК, сюда же — смартфон, умные часы… Симку тоже добавьте в этот список — это полноценный микрокомпьютер, у которого есть процессор, оперативная память и своя операционная система.
SIM-карта и ее упаковка (кажется, немного не хватает еще картона, не правда ли?)
И да — есть разработчики, которые пишут специально для сим-карт, их очень мало, по самым оптимистическим расчетам, всего несколько тысяч во всем мире.
Операционные системы, используемые на симках, занимают (по понятным причинам) килобайты, имеют ограниченный набор команд, реализуют протоколы GSM/UMTS/LTE/5G аутентификации, шифрования, работу с немногочисленными файлами. Чаще всего сама ОС написана на языке С, а приложения — на Java Card, урезанной версии Java, или тоже на С. Кстати, банковские карты организованы примерно так же.
Симки имеют такой миниатюрный размер не так уж и давно — более того, в самом начале мобильные телефоны работали без них. История карты, к которой привязана сегодня ваша финансовая и юридическая безопасность — в нашей сегодняшней статье.
И сразу о нас: мы — MANGO OFFICE, лидер решений для всех бизнес-коммуникаций. В том числе и мобильная связь, интегрированная с нашей Виртуальной АТС — симки для ваших сотрудников, а также номера, красивые, федеральные, короткие и местные — это к нам. Дальше рекламы не будет, наслаждайтесь чтением :)
Без сим-карты
Первые мобильные телефоны, те самые, которые весили по килограмму, симок не имели — номер был намертво привязан к аппарату. Идентификацию абонента в сети 1G проводили по заводскому номеру сотового телефона (не IMEI, International Mobile Equipment Identity, 14 цифр, а ESN — Electronic Serial Number, в нем было 8 шестнадцатеричных знаков или 11 десятеричных).
Майкл Дуглас в Wall Street (1987)
Представим, что на дворе 1980-е. Вы приобрели новенький Motorola DynaTAC 8000X в офисе поставщика сотовой связи Ameritech в Чикаго, потратив $3995 (в сегодняшних реалиях — где-то 12 тысяч долларов, в реалиях 1984 года — 20 велосипедов BMX, половина нового Ford Escort или 5,7% от среднего дома).
Сразу же вы заключаете контракт на связь:
минута связи в своем регионе (то есть в Чикаго и его пригородах) обойдется вам в несколько долларов,
абонентская плата — еще 50 долларов поверх каждый месяц просто за право пользования сетью,
а подключение собственно номера влетит в 30-50 долларов единоразово.
1/2
На фото №1: Мартин Купер, бывший генеральный директор системного подразделения Motorola, с тем самым ранним прототипом Motorola DynaTAC 8000X, с которого он позвонил 3 апреля 1973 года в штаб-квартиру Bell Labs в Нью-Джерси, соединившись с Джоэлом Энгелем — конкурентом из AT&T. Фото №2 — реконструкция первого публичного звонка с ручного сотового телефона.
Бумаги подписаны, деньги выплачены, и вот вашему телефону присвоили долгожданный номер. Ура! Главное — не потерять телефонный аппарат (это, конечно, сложно, потому что он весит 790 грамм, но мало ли) и не сломать его, потому что в таком случае вам придется идти в офис, покупать новое устройство и просить оператора перенести номер на него.
Ах да, чуть не забыли — заряжался Motorola DynaTAC 8000X 10 часов в стандартном режиме, а проговорить по нему можно было целых 30 минут. Невиданная щедрость! В режиме ожидания, то есть без разговоров, телефон мог находиться до 8 часов. Соотношение заряд/разговор было примерно 20:1 — и не забывайте о том, сколько это чудо техники весило. Сейчас в 790 грамм может поместиться суммарный вес среднего планшета, смартфона и смарт-часов.
1FF
Привязка номера к аппарату была ограничением, от которого инженеры избавились при первой же возможности — задача отделить абонента от аппарата стояла как никогда остро. В том числе и по соображениям безопасности, ибо клонировать телефонный номер было относительно легко, что давало простор для злоумышленников.
1/2
Nokia Talkman, переносной терминал
SIM — это Subscriber Identity Module, модуль идентификации абонента; формат и концепцию сим-карты создали в 1980-х в Европе, когда проектировали GSM.
Первая промышленная партия сим-карт состояла из 300 единиц, каждая из которых имела размер банковской карточки. Мы и сегодня прикасаемся к этому формату, получая новенькую физическую сим-карточку:
Формат первой сим-карты носит название 1FF, Full size (85,6 × 54 мм). На них работали транспортируемые терминалы и первые GSM-кирпичи, выпущенные до 1996 года.
1/2
Orbitel TPU 900 / TPU 901 — самый первый сертифицированный GSM-телефон в мире (Великобритания, 1991), вес 2,1 кг; именно на TPU 901 в декабре 1992-го было принято первое в истории SMS — об этом расскажем в одном из ближайших выпусков ;)
Nokia 1011 —первый массовый GSM-телефон, 10 ноября 1992 года, 195 × 60 × 45 мм, 475 г.
Все меньше и меньше
После 1FF вышла, что логично, 2FF — Mini-SIM (1996), которая у наших читателей, скорее всего, и стояла в их первом мобильном телефоне (это та самая, 25 × 15 мм). Переход от большого формата к малому был нужен для того, чтобы уменьшить и сам смартфон, тем более условно полезная площадь карты — это размер чипа.
Новую 2FF нужно было уже выламывать из поставляемой карточки 1FF, но в остальном, с точки зрения технической, 1FF и 2FF абсолютно идентичны — та же контактная площадка на 8 контактов, то же (в 2FF до 1998 года) напряжение на 5 В, та же файловая система. Разница лишь в пластике, окружающем чип.
В видео — телефоны с форматом сим-карт 1FF (Motorola StarTac, Philips (Fizz либо близкий ему вариант), Siemens S4) и 2FF (Ericsson GH 172 «Hotline», поздняя версия, выпущенная в 1995 году, в которой уже был слот под маленькие карты)
Если вы выпустите сегодня сим-карточку и вставите в модель, рассчитанную на 1FF из этого видео, скорее всего, позвонить не удастся — с начала 2000-х напряжение в чипах изменилось на 1,8 В (стандарт GSM 11.12 Phase 2+). Промежуточный GSM 11.12 Phase 2, был рассчитан на 3 В. Равно как и карта 1994-1997 годов в современном телефоне тоже не будет работать из-за разницы напряжения.
Дальше, что логично, вышли 3FF (Micro SIM) и 4FF (nano SIM).
А вместе с ними в нашу жизнь вошла вот эта парочка
Micro SIM была впервые внедрена в iPhone 4, представленный в 2010, хотя сам форм-фактор зарегистрирован был еще в 2003, однако в массовые устройства не встраивался долгие 7 лет. Аргументация для использования была ровно та же, что и у GSM-инженеров 1996-го: «Нам нужно место под батарею»; вся розничная инфраструктура продавала Mini-SIM, и подготовка новых заготовок шла в авральном режиме, а покупатели, которые не хотели ждать замены карты на новую, с переменным успехом подрезали свои 2FF до 3FF ножницами (автор этого текста успешно перерезал свою карту дрогнувшей рукой и был вынужден ее перевыпустить).
Причиной появления 4FF было все то же желание сэкономить место в корпусе смартфона — и появилась она тоже в детище Apple, iPhone 5. От момента утверждения стандарта 4FF до выхода первого массового смартфона с ней на борте прошло буквально три месяца. Это рекорд скорости индустрии: обычно от стандарта до массового устройства проходит 5–10 лет
С 2010 по 2013 год существовала целая субкультура самостоятельной обрезки Mini-SIM до Micro-SIM ножницами, а потом и до Nano-SIM. Появились специальные «SIM-cutter» гильотины — продавались в каждом ларьке электроники в Москве за 300–500 рублей. Обрезка работала, потому что контактная площадка чипа везде одинаковая, и срезанный пластик не мешал контакту.
Но толщина 4FF на 0,09 мм меньше 3FF/2FF — поэтому самодельную «нано» из «мини» приходилось дополнительно подтачивать наждачкой со стороны чипа, иначе она клинила в слоте iPhone 5 и могла повредить разъём. К 2014 году операторы окончательно перешли на trio-карты, и SIM-cutter ушли в историю как символ короткой эпохи DIY-тюнинга телефонов.
Самое время поставить лайк этой записи каждому, кто хоть раз самостоятельно подгонял симку под меньший размер 😊
Два слота (и не только)
Первым двухсимочным телефоном был Benefon Twin (2000 год), произведенный в Финляндии. О бренде Benefon известно не очень много — это был небольшой нишевый игрок, младший брат NOKIA, который массовому покупателю был почти неизвестен, несмотря на постоянный поиск новых технических решений и новаторство.
Сегодня Benefon формально нет: компания прошла сквозь ребрендинг, став Twig Com, который сегодня разрабатывает устройства безопасности с GPS, в частности, «тревожные» брелки. Как и Benefon, Twig Com имеет головной офис в финском городе с поэтичным названием Сало.
Знамя двухсимочных телефонов подхватили азиатские производители, а первым массовым хитом с реализацией двух симок стал Samsung D880 DuoS (2007 год). Правда, у всех них был недостаток — на две симки был один GSM-модуль, и хотя обе SIM «висят» в сети, но при звонке по одной вторая временно недоступна — этот режим называется Dual SIM Standby.
На видео 2009 года — Samsung DUOS-B5722, тоже на Dual SIM Standby
Настоящим прорывом стала технология Dual SIM Active — внедрение двух независимых радиомодулей, которые держали обе симки по-настоящему активными. Первым из массовых смартфонов с этой технологией на борту стал HTC Desire 600 (2013).
Наверняка любому в голову закрадывалась мысль, сколько вообще физических симок может быть в телефоне.
Отвечаем: максимальное количество в реальном мобильном телефоне, который вышел на рынок (то есть не является прототипом, погребенном в музее редкостей) — 4.
Таких моделей не так мало, как может показаться, хотя аудитория, приобретающая их, и ограничена, а сами телефоны из топа — кнопочные. Пик четырехсимочников пришелся на 2019-2020 годы, хотя приобрести их все еще можно, в частности, неубиваемый BQ 2817 Tank Quattro Power для экспедиций и вахт. Главная проблема этих телефонов — необходимость постоянно запитывать все 4 карты, из-за чего аккумулятор им нужен внушительный.
Подписывайтесь на наш блог, оставляйте комментарии — в какой-нибудь из следующих статей расскажем интересное про eSIM, iSIM, самую дорогую сим-карту и другие занимательные вещи :)
Реклама. ООО «Манго Телеком», ИНН: 7709501144, ERID: 2Vtzqv6qKQu
Помните Motorola? Когда-то они были настоящими гигантами в мире мобильных телефонов!
Но когда вы в последний раз видели кого-нибудь с телефоном Motorola? И вообще, когда вы в последний раз слышали об этой компании?
25 сентября 1928 года Пол Галвин и его брат Джозеф основали компанию Motorola под названием «Galvin Manufacturing Co.» в Чикаго, штат Иллинойс, США.
Компания Motorola производила различные типы радиоприемников
Автомобильные радиоприемники появились благодаря братьям Галвин, которые в 1930 году представили доступный автомобильный радиоприемник под названием Motorola, продавая его в основном полицейским управлениям и муниципалитетам.
Автомобильное радио послужило источником вдохновения для названия Motorola: «motor» происходит от слова «motorcar» (автомобиль), а «ola» означает «звук», поэтому Motorola означает «звук в движении».
К концу 1930-х годов компания начала производить различные одно- и двухсторонние радиостанции, в том числе для полицейских автомобилей.
Два примечательных примера двухсторонних радиостанций Motorola — это радиостанция SCR300, первая в мире портативная двухсторонняя радиостанция с FM-радио, и Handie-Talkie SCR536, самая известная радиостанция времен Второй мировой войны.
В 1937 году компания Motorola вышла на рынок домашних развлечений с линейкой домашних радиоприемников и проигрывателей.
Десять лет спустя компания Galvin Manufacturing Corporation наконец сменила название на Motorola Inc.
Компания Motorola вышла на рынок телевизоров
После окончания Второй мировой войны продажи телевизоров резко выросли, и половина американцев теперь имеют телевизор дома.
Поэтому для Motorola было вполне логично начать производство телевизоров и использовать это как возможность для развития своего бизнеса.
Вот почему в 1947 году они выпустили Motorola Golden View, 7-дюймовый телевизор, который был настолько доступным, что за один год было продано более 100 000 экземпляров — может показаться, что это немного, но по тем временам это было очень много!
Затем, в 1960-х годах, компания Motorola представила портативные модели телевизоров, такие как 19-дюймовый телевизор Motorola Astronaut 1960 года, первый в мире портативный телевизор с большим экраном.
Компания Motorola по-прежнему продает множество моделей телевизоров, сотрудничая с индийской компанией Flipkart, но все они ориентированы на индийский рынок.
Компания Motorola создала первый в мире мобильный телефон
3 апреля 1973 года ведущий инженер компании Motorola, Мартин Купер, публично продемонстрировал первый в мире мобильный телефон. Он совершил первый публичный звонок с мобильного телефона одному из тех, с кем конкурировал за разработку этого устройства.
В течение следующего десятилетия они неустанно трудились над усовершенствованием своей технологии мобильных телефонов, которая все еще оставалась очень примитивной.
Наконец, в 1984 году компания Motorola навсегда изменила правила игры в сфере телекоммуникаций, выпустив первый в мире коммерческий мобильный телефон — громоздкий DynaTAC 8000x.
Время работы от батареи — 35 минут, но для зарядки требовалось 10 часов!
А если вас интересует его цена, то телефон стоил 3995 долларов, что примерно 11 000 современных долларов.
Затем, всего через пять лет после выпуска DynaTAC 8000x, компания Motorola совершила еще одно историческое достижение, создав первый телефон-раскладушку — MicroTAC.
Компания Motorola разделилась на две компании
Несмотря на первоначальный успех в 2000-х годах с такими популярными телефонами, как раскладной телефон Motorola Razr, дела у Motorola пошли на спад.
В 2007 году Apple выпустила первый iPhone, и продажи Motorola по всему миру сократились более чем вдвое. В период с 2007 по 2009 год компания потеряла ошеломляющие 4,3 миллиарда долларов. Motorola так и не смогла полностью оправиться от этого удара.
Эти убытки привели к разделению компании Motorola на две части. Одна из них сосредоточилась на телекоммуникационной продукции, такой как полицейские радиостанции (теперь известная как Motorola Solutions). Другая же сосредоточилась на испытывающем трудности бизнесе по продаже потребительских товаров, таких как мобильные телефоны (теперь известная как Motorola Mobility).
В 2012 году компания Motorola Mobility была приобретена Google за 12,5 миллиарда долларов, что оказалось одной из самых дорогостоящих ошибок Google, поскольку в 2014 году компания была продана Lenovo всего за 2,91 миллиарда долларов.
Однако это не было совсем ошибкой. Motorola владела десятками тысяч патентов, и Google получила все эти патенты — шаг, который укрепил компанию против патентных атак со стороны таких компаний, как Apple и Microsoft.
Компания Motorola Solutions остаётся самостоятельной компанией, но та Motorola, которую мы все знали и любили, и которая создавала передовые мобильные телефоны, теперь не более чем подразделение Lenovo.
Несмотря на взлеты и падения, наследие Motorola продолжает жить, а ее продукция и патенты оказывают влияние на телекоммуникационную отрасль.
Хотя бренд и утратил былую славу, Motorola навсегда останется в памяти как первопроходец в мире коммуникационных технологий.
Подборки, которые вы больше нигде не найдете, можете прочитать на моем канале https://t.me/realhistorys
Motorola расширила линейку складных устройств, представив новую модель Razr 70 Plus. Смартфон вошёл в актуальное поколение серии и получил обновлённую аппаратную платформу, переработанные дисплеи и набор функций, характерный для современных решений с гибкой конструкцией. Анонс состоялся официально, и устройство уже обозначено для выхода на европейском рынке.
Конструкция смартфона сохраняет форм-фактор с вертикальным складыванием, при котором основная часть экрана скрывается внутри корпуса. В раскрытом виде доступен гибкий AMOLED-дисплей диагональю 6,9 дюйма. Разрешение панели составляет 2620 × 1080 точек при соотношении сторон 22:9. Частота обновления достигает 165 Гц, что отражается на плавности визуального интерфейса.
Источник изображения: Motorola
Производитель указывает пиковую яркость до 3000 нит, а также поддержку стандартов HDR10+ и Dolby Vision, связанных с расширенным диапазоном яркости и контрастности. В качестве защитного слоя используется сверхтонкое стекло Ultra Thin Glass, адаптированное для гибких экранов.
Снаружи расположен дополнительный дисплей, который занимает почти всю верхнюю часть корпуса. Его диагональ составляет 4 дюйма, используется AMOLED-матрица с разрешением 1272 × 1080 пикселей. Частота обновления у внешнего экрана совпадает с основной и достигает 165 Гц. Максимальная яркость заявлена на уровне 2400 нит.
Поверхность защищена стеклом Corning Gorilla Glass Victus, рассчитанным на повышенную устойчивость к механическим воздействиям.
Источник изображения: Motorola
Аппаратная основа представлена процессором Qualcomm Snapdragon 8s Gen 3. Чип работает в сочетании с 12 ГБ оперативки стандарта LPDDR5X. Для хранения данных предусмотрен встроенный накопитель на 256 ГБ. Дополнительные конфигурации на момент анонса не упоминаются.
Камерная система включает два основных модуля с одинаковым разрешением. Главный сенсор на 50 мегапикселей оснащён диафрагмой f/1.8 и поддерживает оптическую стабилизацию изображения. Второй модуль также получил разрешение 50 мегапикселей, он отвечает за съёмку с широким углом обзора 122 градуса и поддерживает макрорежим. Для фронтальной съёмки предусмотрена камера на 32 мегапикселя, размещённая на внутреннем экране.
Источник изображения: Motorola
Автономность устройства поддерживается аккумулятором ёмкостью 4500 мА·ч. В смартфоне реализована быстрая 45-ваттная зарядка TurboPower. Также доступна беспроводная 15-ваттная зарядка и функция реверсивной 5-ваттной зарядки для питания совместимых устройств.
Корпус получил защиту от воздействия пыли и влаги по стандарту IP48. В конструкции предусмотрены стереодинамики с поддержкой Dolby Atmos, что отражается на характере звучания при воспроизведении мультимедиа. Смартфон поддерживает работу в сетях 5G, оснащён модулями Wi-Fi, Bluetooth и NFC.
Источник изображения: Motorola
Габариты устройства варьируются в зависимости от положения корпуса. В раскрытом виде толщина составляет 7,09 мм, в сложенном — 15,32 мм. Вес смартфона равен 189 граммам.
Визуальное оформление представлено в цвете Pantone Mountain View, который стал единственным вариантом на момент анонса. Программная часть базируется на операционной системе Android 16.
Новинка готовится к выходу на европейском рынке с начальной ценой 1149 евро.
Линейка складных смартфонов Motorola получила обновление, и вместе с продвинутыми версиями в неё вошёл базовый Razr 70. Устройство представлено как часть нового поколения серии и ориентировано на пользователей, которым важен форм-фактор с гибким экраном в сочетании с актуальными техническими характеристиками.
В основе Motorola Razr 70 используется чипсет MediaTek Dimensity 7450X, который работает в связке с ОЗУ стандарта LPDDR5X объёмом 12 ГБ. Для хранения данных предусмотрен встроенный накопитель ёмкостью до 512 ГБ.
Источник изображения: Motorola
Основной акцент в конструкции сделан на дисплеях. Внутри корпуса расположен гибкий 6,9-дюймовый AMOLED-дисплей. Разрешение составляет 2640 × 1080 точек, соотношение сторон вытянутое — 22:9. Частота обновления достигает 120 Гц. Экран поддерживает HDR10+ и Dolby Vision, а максимальная яркость заявлена на уровне 3000 нит.
В сложенном состоянии доступен внешний AMOLED-экран диагональю 3,63 дюйма. Его разрешение составляет 1066 × 1056 пикселей, частота обновления — 90 Гц, яркость достигает 1700 нит.
Источник изображения: Motorola
Оба экрана рассчитаны на работу в различных сценариях, включая быстрый доступ к уведомлениям и взаимодействие с приложениями без раскрытия корпуса.
Камеры получили симметричную конфигурацию по разрешению. Основной модуль состоит из двух сенсоров по 50 мегапикселей. Главный объектив имеет диафрагму f/1.7. Дополнительный модуль представляет собой сверхширокоугольную камеру с углом обзора 122 градуса, также поддерживается режим макросъёмки. Для съёмки на переднюю камеру предусмотрен сенсор на 32 мегапикселя.
Источник изображения: Motorola
Автономность поддерживается аккумуляторной батареей на 4800 мА·ч. Смартфон поддерживает быструю 30-ваттную зарядку TurboPower. Также предусмотрена беспроводная зарядка на уровне 15 Вт. Производитель не уточняет время полной зарядки, но указывает на наличие обеих технологий в стандартной комплектации устройства.
Смартфон работает в сетях 5G, оснащён модулями Wi-Fi, Bluetooth и NFC. Звуковая система включает стереодинамики с поддержкой Dolby Atmos. Программная часть построена на базе ОС Android 16.
Источник изображения: Motorola
В конструкции корпуса использован складной механизм, благодаря которому устройство меняет толщину в зависимости от положения. В раскрытом виде показатель составляет 7,25 мм, в сложенном — 15,85 мм. Вес смартфона равен 188 граммам.
Внешний вид дополнен несколькими цветовыми вариантами, разработанными в сотрудничестве с Pantone. Среди них указаны Hematite, Violet Ice, Sporting Green и Bright White.
Источник изображения: Motorola
Новинка поступает в продажу на европейском рынке с базовой конфигурацией памяти 8 ГБ оперативной и 256 ГБ встроенной. Стоимость устройства установлена на уровне 869 евро.
Прошлая статья про полный разбор схемотехники современного кнопочного телефона вам понравилась. Однако в опросе и комментариях я встречал альтернативное мнение: мол обзор современного устройства, где все компоненты уже включены в SoC — не особо интересен из-за слишком высокого уровня интеграции. Читатели очень хотели узнать о том, что «под капотом» у первых GSM-телефонов, и не раздумывая я начал искать документацию и готовить новую статью в поистине уникальной рубрике.
Сегодня на примере легендарной раскладушки Motorola StarTAC мы с вами в мельчайших подробностях узнаем о том, как были устроены телефоны из 90-х...
❯ Предисловие
По правде сказать, к устройствам от Motorola у меня особое отношение. В каких-то аспектах я их просто обожаю, в каких-то недолюбливаю, но факт остаётся фактом — телефоны оригинальной, до Lenovo'вской Моторолы были по своему уникальными, причём как с инженерной точки зрения, так и с пользовательской.

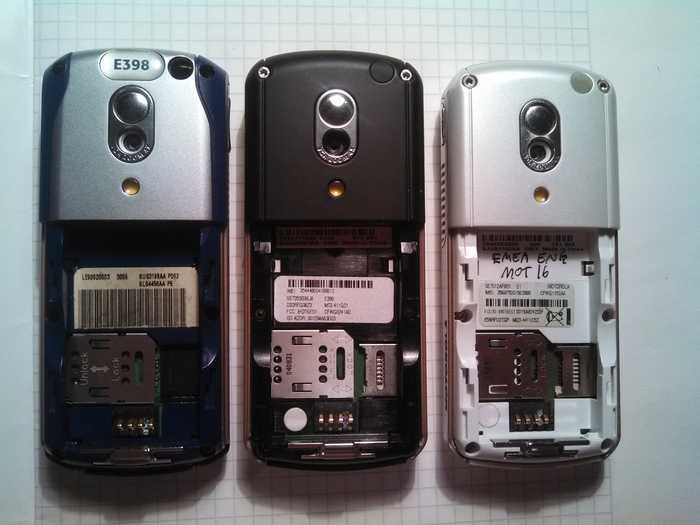

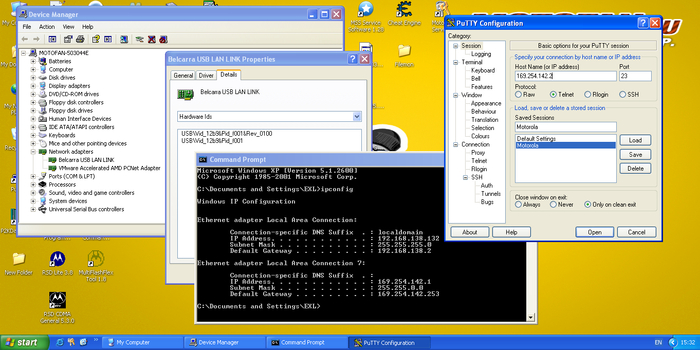

Полгода назад я рассказывал вам об истории моддинга легендарного кнопочного телефона Motorola E398. В ней мы не только во всех деталях изучили платформу Neptune-LTE, построенную на базе ядра ARM7TDMI и DSP S-Onyxu, но и вкратце вспомнили историю появления телефонов Motorola после середины 90-х. За всё свое существование, Motorola использовала целый зоопарк самого разного железа: сначала были GSM/DCS телефоны построенные на собственном процессоре m68k, затем его заменили на RISC-микроархитектуру M-Core в некоторых CDMA-устройствах, далее в линейке Talkabout использовали ARM-чипсеты от Texas Instruments и собственную платформу под названием Neptune (с подвидами LTE и LCA), а затем уже перешли к ядрам ARM11 в Linux-телефонах.

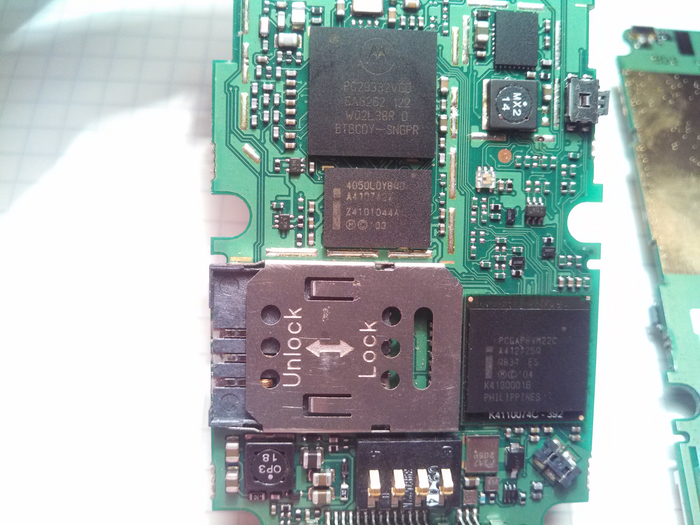

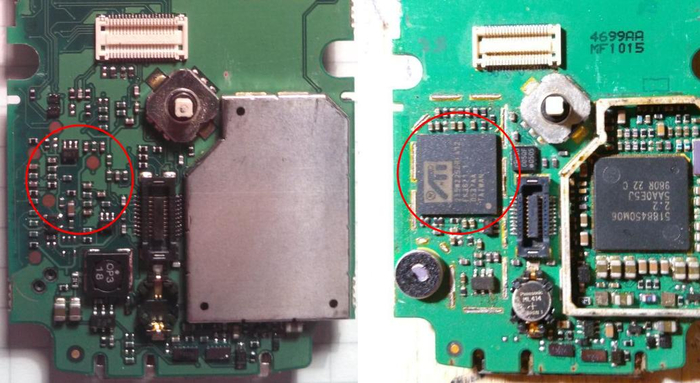

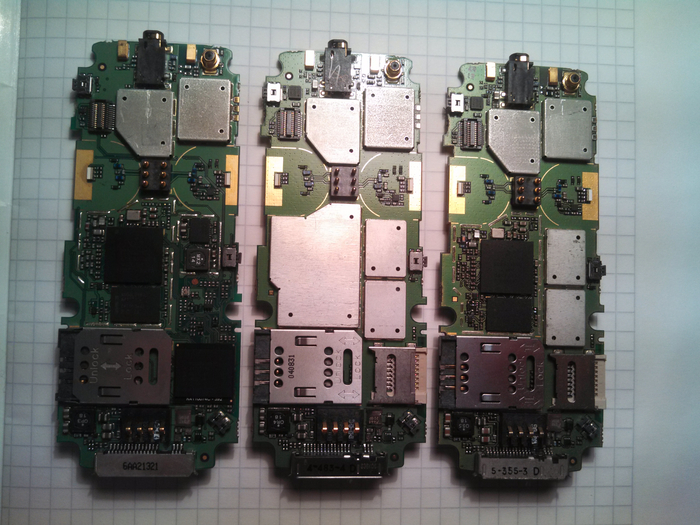

Neptune LTE
Сегодня мне хотелось бы поговорить как раз об устройстве на базе m68k — легендарной раскладушке StarTAC 70 1997 года выпуска. На этот аппарат есть очень обширный сервис-мануал с подробными пояснениями от инженеров Motorola, поэтому мы сможем во всех деталях разобраться с аппаратной платформой и схемотехникой устройства. Телефон подарил мне читатель Александр с Хабра специально для этой статьи, за что ему огромное спасибо!
❯ Внешний осмотр
Необычные инженерные решения начинаются уже с осмотра устройства. StarTAC в своё время стал первой в мире раскладушкой, и в отличии от более современных моделей, здесь в глаза бросаются сразу две диковинки:
Во первых, устройство использует литиевый аккумулятор заместо Ni-Cd, благодаря чему часть StarTAC'ов дожила до наших дней с родными АКБ. При этом существовало несколько вариаций аккумуляторов — от тонких 350мАч, до усиленных 900мАч. Сам телефон уже в фоне потреблял ~250мА на главном экране, из-за чего аккумулятора хватало максимум на пару часов использования. Для решения этой проблемы, Motorola предусмотрела возможность подключения дополнительного аккумулятора к задней крышке устройства.
При этом сам аккумулятор был расположен не с нижней части устройства, как это обычно принято, а с верхней. Таким образом, Motorola оптимизировала развесовку устройства так, чтобы крышка не казалась слишком лёгкой, а нижняя часть не была слишком толстой.
Ведь снизу у нас располагается полноценный сим-лоток. Да, за 10 лет до Apple, в StarTAC предлагалось устанавливать SIM-карты в специальный слот. Однако в те годы, SIM-карты представляли из себя огромные смарт-карточки размером с банковскую (и остаются таковыми сегодня, если не выдавливать симку из заводской упаковки), из-за чего ширина корпуса и габариты диктовались размерами SIM.
Также снизу расположился порт для коммуникации с ПК, который инженеры почему-то обозвали «Butt plug» или... ну, кто понял, тот понял :)
Но самое интересное мы видим, когда открываем крышку. Ведь в отличии от современных раскладушек, здесь дисплей расположился не на крышке, а на основном блоке устройства, по соседству с кнопками. На самом деле, это большой плюс как к надежности устройства — шлейф практически не подвержен износу и при его обрыве устройство не перестанет работать полностью, так и к ремонтопригодности — даже в случае износа, его можно заменить на несколько перемычек:
На крышке также расположился единственный динамик устройства
Несмотря на годы, аппарат всё ещё включается и работает, правда сеть, к сожалению, не ловит и даже в 112 не дозванивается. 2G в Краснодарском крае пока ещё работает, так что дело явно не в сети...
Однако самое интересное скрывается у StarTAC «под капотом». Давайте же познакомимся с ним поподробнее!
❯ Изучаем
Телефон разбирается до смешного просто: достаточно лишь открутить два винта с верхней части устройства и потянуть крышку вверх (по отношению к антенне), не забыв вытащить антенну. Тут же нас встречает обильное число припаянных защитных экранов, большое количество компонентов на плате, тот самый сим-лоток и шлейф-перемычка для дополнительного аккумулятора.
Обращаясь к схеме, мы сразу же видим весьма необычное решение: наличие дополнительного аккумулятора сразу предусмотрено контроллером питания GCAP. Он не только умеет их отдельно заряжать, но и мониторить состояние с помощью термистора и встроенного Fuel gauge, а в BMS аккумулятора предусмотрена шина типа 1-Wire для коммуникации с процессором и самоидентификации. Ну, во времена когда в телефонах применялись и Li-Ion, и Ni-Cd, это было просто необходимо.
Для дальнейший разборки нам необходимо отключить шлейф и осторожно отщелкнуть плату от клипс. Мой StarTAC кто-то до меня уже разбирал, из-за чего одна защёлка оказалась сломанной. После этого, нас встречает следующая картина:
Как мы видим, дисплейный и клавиатурный модуль для StarTAC произвела Samsung. В целом, это логично: Samsung уже в 90-х была самодостаточной и самостоятельно производила многие компоненты для своих телефонов, включая дисплеи. На дисплейной плате мы можем заметить символьную STN-матрицу с разрешением 4x15 (4 строки по 15 символов) с отдельным огромным контроллером в капле, а также драйвер подсветки. Как и в современных дисплеях, здесь матрица приклеена к плате специальным токопроводящим клеем. Но сохранит ли он свои свойства ещё хотя-бы 15-20 лет?!
Самое интересное находится под импровизированным экраном из фольги, который необходимо отклеить для обслуживания платы. С фронтальной части скрываются основные компоненты Baseband-части телефона, в то время как сзади — радиотракт:
Сверху мы видим сразу 4 микросхемы, одна из которых представляет из себя чистый кристалл, без подложки и корпуса. Это — центральный процессор StarTAC'а, так называемый Pollux, тот самый легендарный m68k, что использовался и в КПК Palm, и в компьютерах Amiga, и даже стационарных ПК от Apple! Если быть точнее, это родственник MC68332, работающий на частоте 13МГц и представляющий из себя микроконтроллер с встроенным PLL, таймером, UART, SPI и, что очень необычно, внешней 16-битной параллельной шиной типа 8080. Поскольку это полноценный m68k, внутри есть даже MMU!
Чуть левее расположилась микросхема EEPROM на 8КБ, которая хранит в себе перезаписываемую информацию типа кода блокировки, IMEI, информации о сим-локе и другие данные, в то время как чуть ниже расположилась микросхема EPROM-памяти объёмом в 1МБ с основной прошивкой устройства. Поскольку EPROM требует 12В для программирования, формирование которых на плате не предусмотрено, телефон невозможно прошить без программатора типа TL866. Посередине расположилась микросхема ОЗУ от Mitsubishi типа SRAM объёмом в 128КБ. Совсем немного!
Чуть правее от процессора можно найти микросхему TC682EQA — это инвертирующий повышающий преобразователь, который формирует -10В для дисплея. Скорее всего, это напряжение BIAS или что-то в этом роде, так что если у вашего StarTAC нет изображения на экране — проверьте наличие -10В.
Чуть ниже можно обнаружить микросхему SCS138EC10, которая представляет из себя BIC — что-то вроде хаба (южного моста) в обычных ПК. В неё входит АЦП/ЦАП, контроллер клавиатуры, LDO для питания SIM-карт, контроллер SIM, а также вероятно и другие элементы. Ещё чуть ниже можно увидеть чип от Lucent (помните Alcatel-Lucent?) — это отдельный DSP, занимающийся задачами обработки низкоуровневых датаграмм из RF-фронтэнда, декодированием и кодированием звука, а также коммуникацией с бейсбендом устройства для предоставления более высокоуровневого интерфейса типа AT.
Я не зря упомянул поддержку процессором параллельной шины. Дело в том, что вся связь между основными частями Baseband'а в StarTAC'е организовано посредством классической шины 8080 и, в случае RF-фронтэнда, SPI. Насколько я понял, арбитража на шине кроме процессора нет, никакая перфиерия не может писать в ОЗУ и EEPROM без участия m68k.
Также на фото выше можно было заметить контроллер питания GCAP от Texas Instruments. Как я уже говорил, в его задачи входит зарядка аккумулятора (-ов), усилитель звука, менеджмент кнопки питания, а также несколько DC-DC преобразователей для формирования основных шин питания. Да, даже в то время контроллеры питания уже были такими комплексными и крутыми!
Чуть ниже расположился отдельный ASIC под названием Speech Coder с кодировщиком звука. Вообще, обычно эта задача выполняется DSP, но здесь почему-то есть ещё отдельный чип с аппаратным AMR?
С обратной стороны скрывается радиочасть и в ней тоже есть кое-что интересное, что отличает StarTAC от современных телефонов:
Во первых, вся RF-часть закрыта припаянными защитными экранами. При этом отпаять их было не проблемой: подул феном на 320 гр. минуту и они легко отошли даже без флюса. Правда с одним экраном улетело пару конденсаторов, которые затем пришлось выискивать на схеме и припаивать :)
Снизу расположился модем устройства. Да, в отличии от более современных кнопочников, в StarTAC понятие центрального процессора (инженеры Motorola назвали его Call processor) и модема (Baseband'а) разделили. Поскольку StarTAC'и существовали для D-AMPS, вероятно это было сделано для унификации аппаратной базы устройств: основная платформа на базе m68k, плюс модем для нужного стандарта. Однако в случае StarTAC, модем не является отдельным процессором и просто выполняет часть функций RF-фронтэнда типа модуляции.
Чуть выше расположился преусловный RF-фронтэнд GIFSyn. Что такое фронтэнд, мы уже узнали с вами в прошлых статьях: это тот самый чип, внутри которого происходит магия по демодуляции волн из эфира в цифровые датаграммы, которые затем идут в DSP, и обратный процесс: именно он модулирует пакеты из DSP, отправляет их на усилитель, а тот в свою очередь — в эфир.
Правее модема расположился усилитель мощности вместе с неким дополнительным чипом, который выполняет роль повышающего преобразователя. Судя по сервис-мануалу, усилители в те годы были относительно совместимы и вместо чипа от Motorola мог стоять Siemens и Alpha. Транзисторы ниже занимаются коммутацией питания с аккумуляторов.
И... в целом, это вся компонентная база! Просто сравните StarTAC 70 с платой любого чуть более современного телефона. А всего через один год, в 1998, в Talkabout'ах практически всю RF-часть уместили в один чип!
❯ Заключение
Вот такой была легендарная Motorola StarTAC. Да, внутри всё оказалось куда интереснее, чем, вероятно, думали многие читатели. На стыке тысячелетий, устройство буквально за год перешло от стадии платформы с большим количеством чипов, где каждый отвечает за свою задачу, до высокоинтегрированного решения, где практически всё уместилось в один кристалл. И ещё 12 лет понадобилось для того, чтобы засунуть весь телефон в один-единственный чип...
Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.
У меня также есть Boosty, а если вы хотите что-нибудь подарить из железа и увидеть о них статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро-компьютерами и ноутбуками. Кто знает, может героем следующейподобной статьи окажется ноутбук из 90-х? :)
После обзоров устройства не продаются, а остаются в моей коллекции. Когда-нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью.
