3. О столе и его приводе

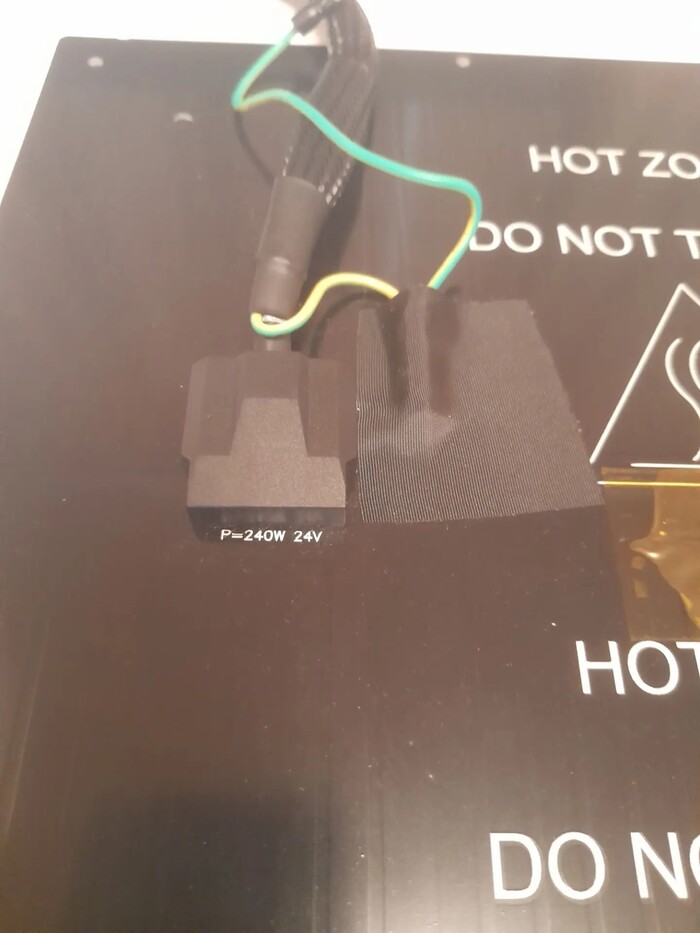

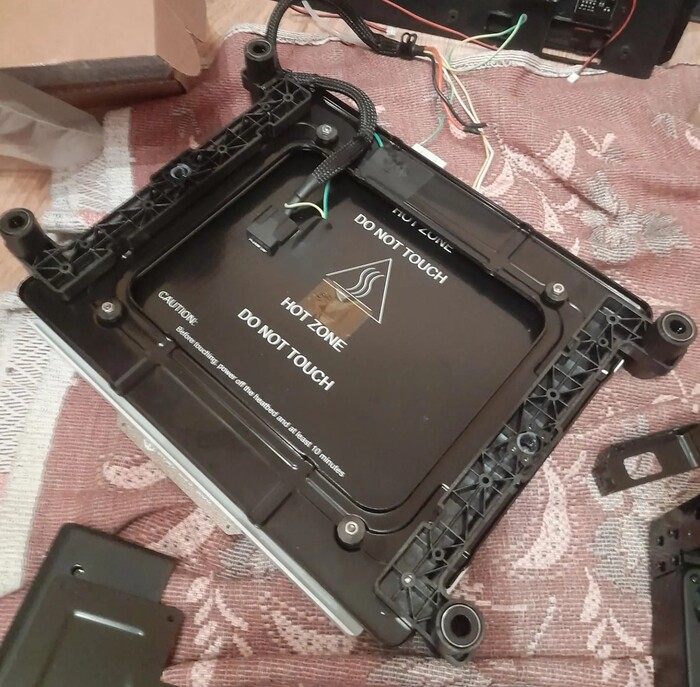

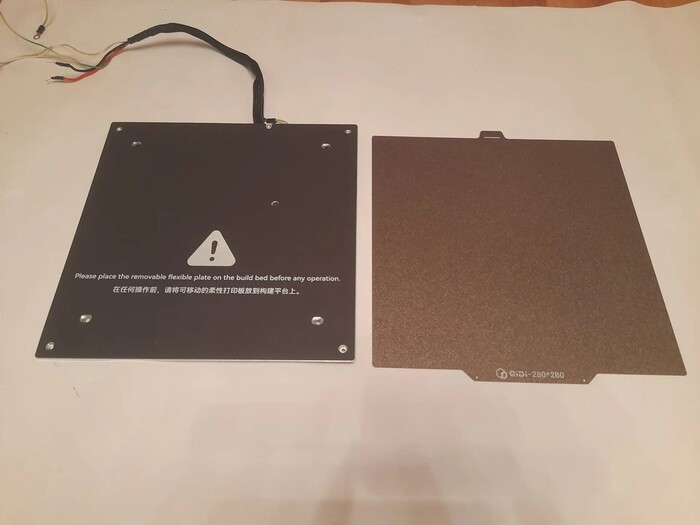

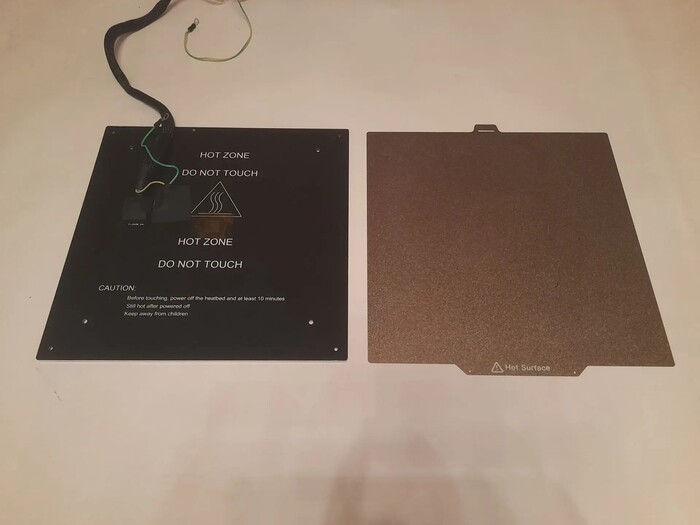

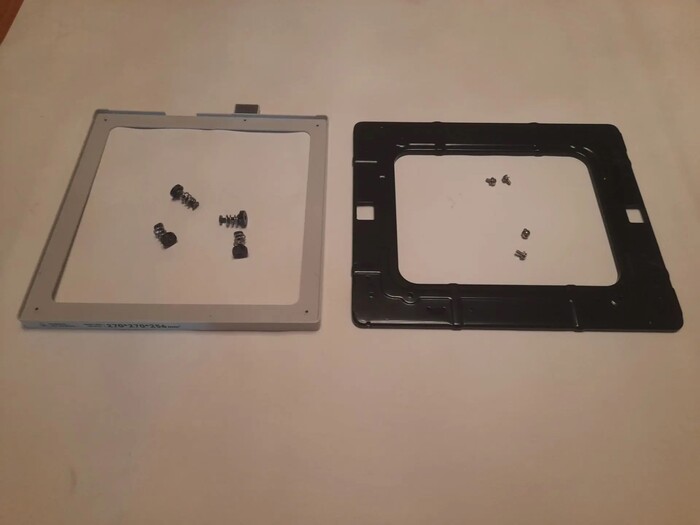

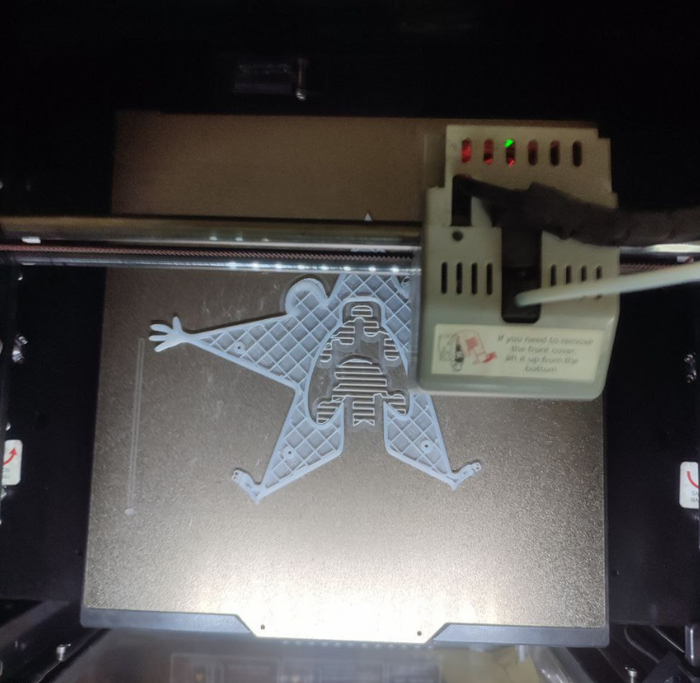

Стол состоит из бутерброда: Pei пластина (0,8мм, 280х280мм) лежит на магнитном основании приклеенном к алюминиевой пластине (3мм) с подогревом (240W 24V). Снизу к алюмишке прикручена 5 шурупами пластиковая рамка. Далее винтами через пружины всё это крепится к стальной раме стола.

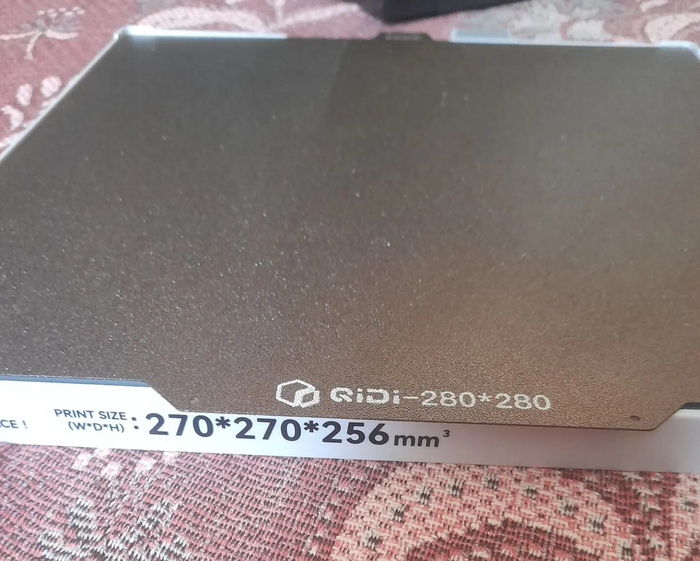

Чем больше цифр написано вокруг, тем круче принтер и, желательно, чтобы они были в куче - это о цифрах на пластиковой рамке и Pei пластине.
Обычно набегают самые продвинутые и трут тебе, что это размеры области печати и размеры пластины. Как будто до этого это было тайной)

Привод стола построен из 4х линейных направляющих (10мм), движение по которым осуществляется двумя независимыми моторами с интегрированными в них трапецеидальными ходовыми винтами Tr10x4(P2) через пластиковые гайки, которые прикручены к пластиковым рамкам, в которые вставлены удлиненные подшипники линейных направляющих, по которым они и катаются.

Плюсом такой схемы является программная синхронизация моторов привода или автоматическое выравнивание левого и правого краёв стола.
Только вот зачем оно нужно так, мне лично не понятно. В моём экземпляре подшипники имеют большой люфт с направляющими и весь стол фактически имеет только две фиксированные точки опоры - на гайках ходовых винтов, на которых он и раскачивается как неваляшка. Кивает как дурак при нажатии на переднюю или заднюю часть. А электроника каждый раз недоумевает при снятии данных для карты стола, когда тыкается соплом, т.к. данные эти могут сильно отличаться.
Спрашивается, зачем было изобретать велосипед, когда есть нормальная схема с тремя точками опоры и синхронизированными ремнём ходовыми винтами - надежная и максимально устойчивая.
Причем, тот же Flashforge AD5M имеет к трем точкам опоры ещё антивоблинговые плоскостные подшипники и удобную, быструю, точную парковку по оптическому концевику. Хотя, качество комплектухи там тоже так себе. У меня подкусывали подшипники и стол как по ямам-ямам, шпала-шпалам. Но зато не болтались :)

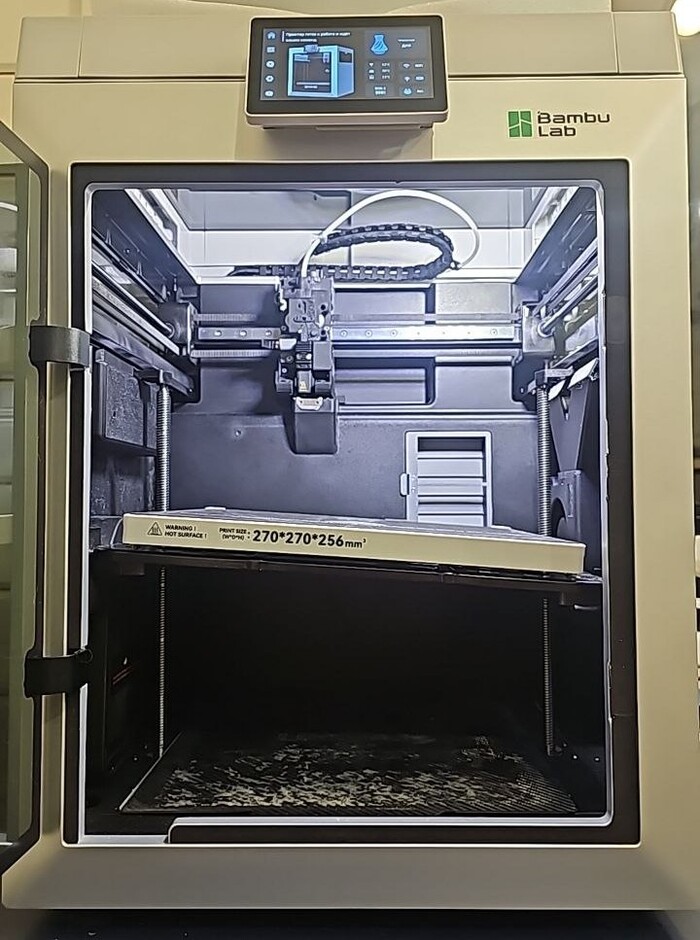

Китайские инженеры, ну соберите вы уже все достойные решения в одном принтере, наконец! Или всё сделайте как у Бамбулаба, всё в точности, без творчества, без членовредительства.

Вот и всё, что я хотел рассказать о войне во Вьетнаме. До следующего раза!

P.s. На пластиковой рамке стола расположена силиконовая щетка аля бамбук.
Так вот, когда АТК прогрелась и уже деформировалась перегородка, то при движении стола выступ этой щетки на рамке у некоторых начинает задевать за защелку крышки фильтра. Стол подпрыгивает, звучит хруст французской булки. И ты сидишь такой, хлопаешь глозами со знаком вопроса над кепкой, ну что же блин происходит, когда еще 20 минут назад всё было нормально и исправно?
На этот случай есть официальное видео по исправлению ситуации.

Хочу поделиться своим творчеством и заодно немного процесса покажу. Кстати, машинки ещё и светятся! (если клавиатура с подсветкой).

Немного предыстории

Вообще я не то чтобы по машинкам или масштабным моделям, я больше люблю делать всякие светящиеся и говорящие фигурки по видеоиграм, много писал уже про это. Но тут ко мне пришел мой товарищ Семен. Кстати, именно Семен помог мне отснять легендарные футажи для моих обелисков из Dead Space

Ну так вот, а он вот уже по машинкам и масштабным моделям. У нас обоих богатый опыт производства кастомных штук с помощью 3D моделирования, 3D печати, литья и постобработки и решили мы замутить совместную коллаборацию.

3D моделирование по секретным документам

Моделировалось всё в Plasticity, основываясь непосредственно на чертежах. Готовые 3D модели брать не хотели, так как нам нужна была возможность гибко менять конструкцию для двух крутых фич:

Для подсветки в машинки нужно вставлять прозрачные вставки, вот они, белые на видео ниже

Ну а для кейкапа выбрали крепление Cherry MX (крест 4 мм). Размер 2,5U, совместимый с большинством механических клавиатур.

Создание на 3D принтере

Когда вы хотите что-то изготовить с помощью 3D печати у вас есть два пути: красивый или страшненький, иначе говоря фотополимерная печать или фдм печать.

FDM печать будет выглядеть примерно так

Ничего не имею против фдм кейкапов как явления, ведь такие кейкапы можно печатать сразу цветными и довольно дешево. Но всё же цветовая палитра будет очень ограниченной, слои чаще всего страшные и грубые, ну и вечные эти нейросетевые картинки, приукрашающие реальный внешний вид изделия - это для меня фу.

Фотополимерная 3D печать визуально покрасивее, слоев почти не видно, считайте выглядеть будет почти как литое изделие. Единственное, фотополимерную смолу чуть подороже надо брать, если хочется не совсем маленькую прочность - хотя бы ABS-like.

Печаталось всё на принтере Photon Mono 5s, кстати. Но схожие результаты выдаст вообще любой фотополимерный 3D принтер, это не принципиально.

Детальки все в жидкой жирной смоле, которая тщательно отмывается изопропиловым спиртом

Выше я показал непрозрачный корпус машинок, а есть еще прозрачная вставочка, которая будет красиво светиться на клавиатурах с подсветкой, из прозрачной смолы соответственно делается.

Красим и собираем

Когда всё промоется в спирте после 3D печати и дозатвердеет под ультрафиолетом (еще один этап постобработки) наносится грунт из баллончика, чтобы краска дальше хорошо держалась.

Ну и красим. Базовые цвета из аэрографа, а мелкие детали уже кистями прорабатываем.

Подсветочка

С подсветкой всё красивее смотрится, ради чего прозрачные окна в первую очередь и делались

Общий внешний вид и итоги

Получилось как-то так, надеюсь понравился мой опыт в изготовлении таких штук.

Только еще пробую себя в направлении кейкапов и ещё ищу вдохновения на какие-нибудь интересные штуковины. Чтобы подсветочку как-то обыграть, например, или расположение клавиш. Если будут советы и идеи - буду рад комментариям.

P.S. Да, честно говоря ради чего весь этот пост. Я делаю много кастомных штук и приобрести их можно на различных маркетплейсах. Ссылочки у меня на сайте: https://mechanicalmimic.ru/

Всем привет. Думаю, многие видели 3D пазлы различных географических объектов

На данный момент есть несколько вариантов создания таких моделей:

- Условно лёгкие через платные сервисы вроде этого, откуда была взята фотография
- Условно сложные с помощью самостоятельной подготовки моделей в Blender. Для этого есть бесплатные аддоны, например вот и вот.

Однако лично мне сложно было пользоваться аддонами, а платить иностранным конторам нынче не совсем сподручно, да и жаба душит, честно говоря.

Поэтому, покумекав, было принято волевое решение нагенерить говнокод завайбкодить для себя небольшое решение. Это пока что личный проект.

Итак, сейчас оно выглядит вот так:

Мы можем выбирать и настраивать нужную область, приложение само подтягивает карту высот выделенной области, а так же может подтягивать дома, дороги, русла рек и т.п, что обычно видно на картах. Тут же можно выбрать пресеты для пазлов.

Я решил протестировать всё на самом простом варианте т.к. высокий перепад высот Эвереста позволяет напечатать небольшую модель с явным рельефом без танцев с бубном.

По карте высот мы можем построить 3D модель выделенной области. Собственно, это и была цель. Сейчас я в процессе допиливания многоцветной печати, правда, не знаю, зачем. Ибо сам многоцветом не обладаю. Может, что-нибудь захочет попробовать напечатать многоцветом?...

Собственно, дело остаётся за малым: нарезать и напечатать. Заодно проверим масштабируемость пазлов, уменьшив изначальный размер.

Поглядываем одним глазом, пока старичок пыхтит над печатью. Я не гуру по настройке слайсера, поэтому у меня есть дефекты и печатается долго. По этой же причине я специально разобрал пазлы в слайсере, чтобы они не спеклись в процессе печати.

Результат. Для масштаба рядом бенч

Конечно, это только демонстрация. На деле можно подобрать и интересные места на карте, и большее количество пазлов, и больше масштаб, поиграться с настройками печати и получить результат не хуже, чем в рекламных примерах за 10 американских тугриков в месяц.

В общем-то смысл поста не просто похвастаться говнокодом решением, а узнать насколько вам было бы интересно иметь такую программку и печатать всякое. Т.к. для себя я гештальт закрыл, но если будет спрос, то как-нибудь постараюсь это допилить до приемлемого результата и выложить на гитхаб для нашего уютного сообщества 3d печатников :3

Что думаете?
