Замена затвора Canon EOS R⁠⁠

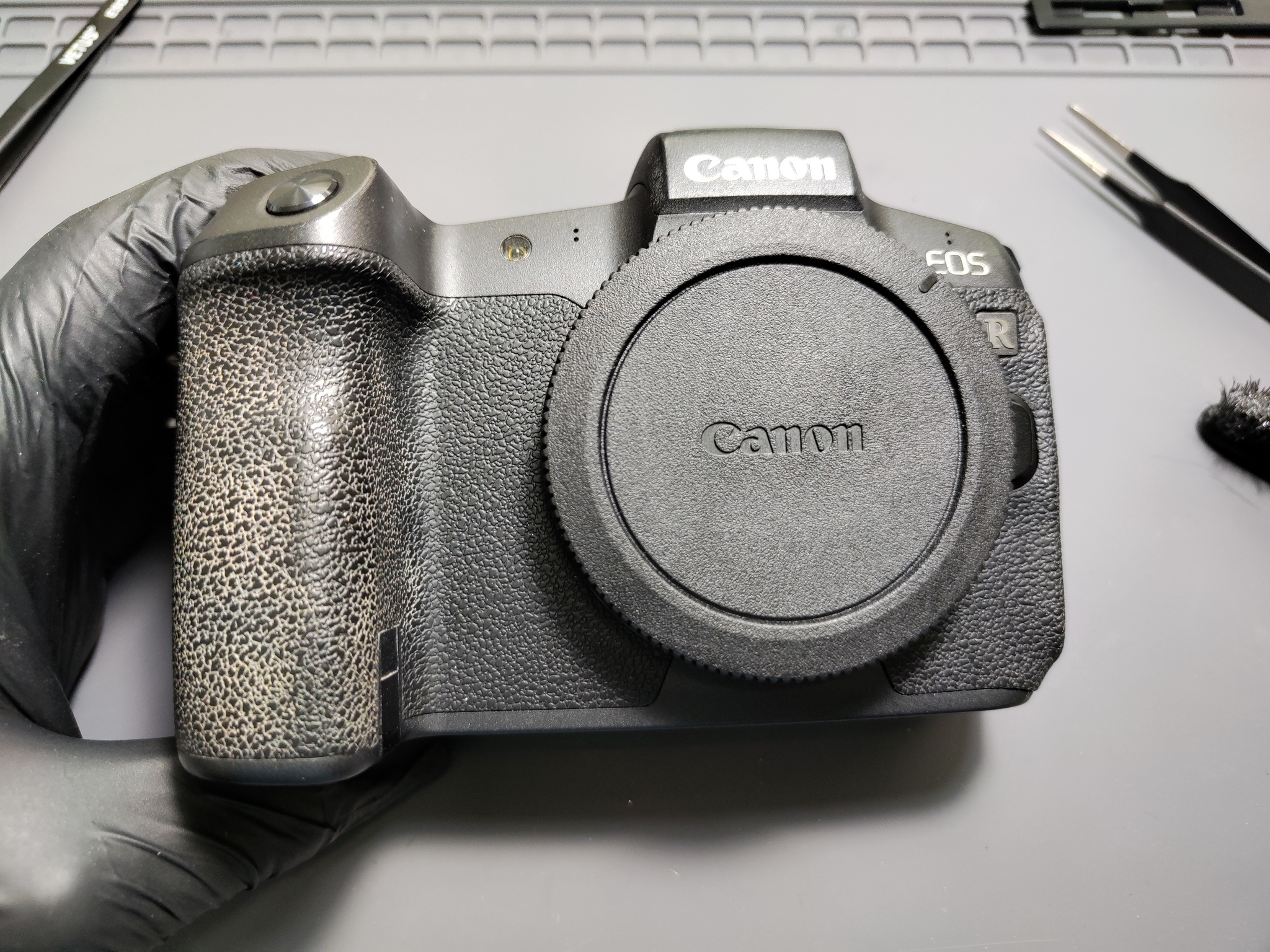

Современный беззеркальный фотоаппарат попал ко мне в ремонт.
Включается с характерным "вжжжик", падает в ошибку Err20 и отказывается фотографировать.

Особо гадать не приходится, это повреждение механики. Ну а так как это беззеркалка, то механическая часть тут только одна, это затвор.
Беззеркалки гораздо проще чем зеркалки где есть еще хлопающее зеркало которое тоже может выдать ошибку. Прогресс шагает, скоро и от механических затворов совсем откажутся в пользу электронного и тогда в камере совсем ничего не останется из хрупкой механики. Мне же останется только чистить матрицы и протирать кнопочки, останусь без работы)

Ну что ж, приступим. Фотоаппарат надо немного разобрать.

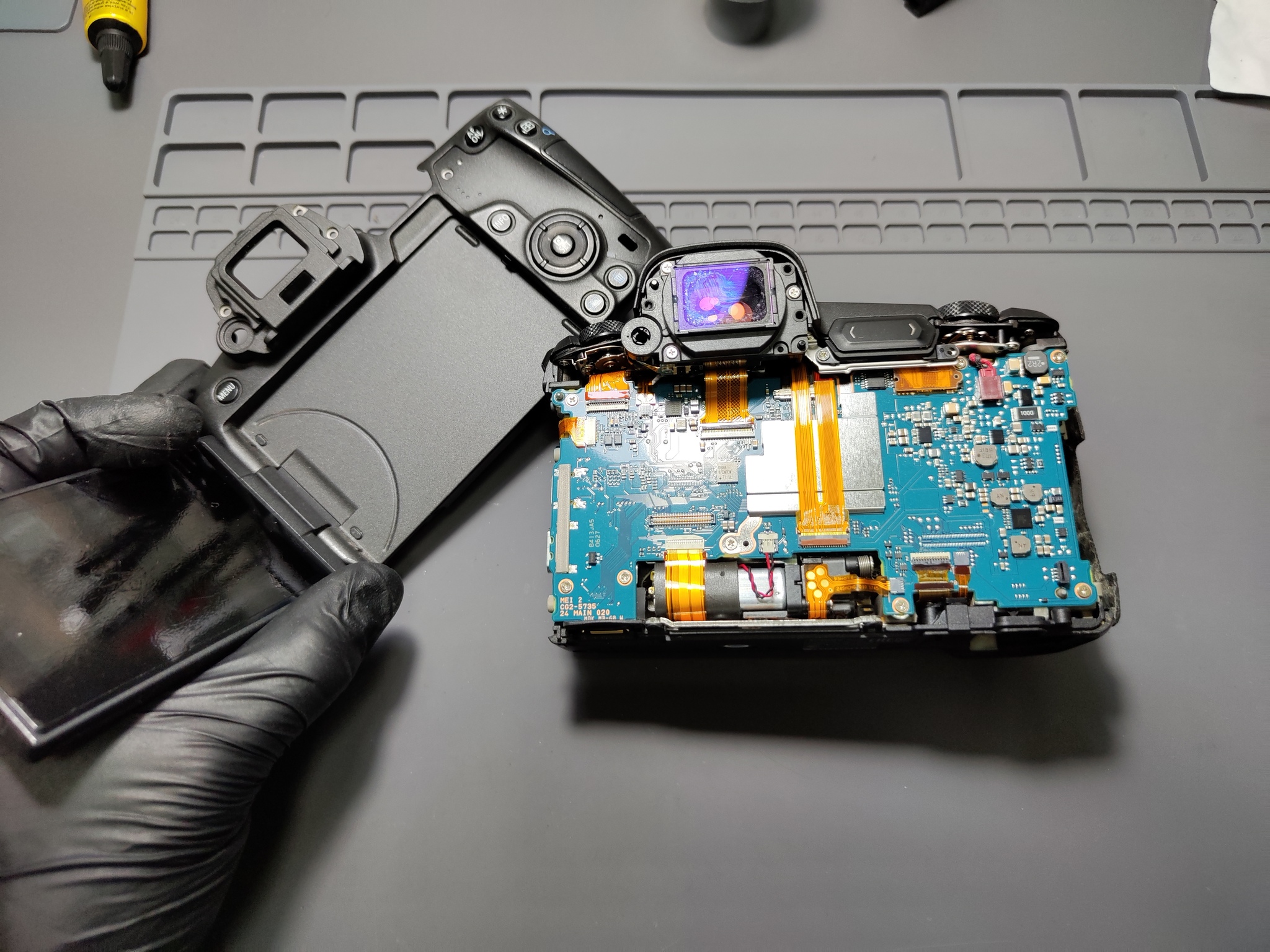

Снимаем корпус:

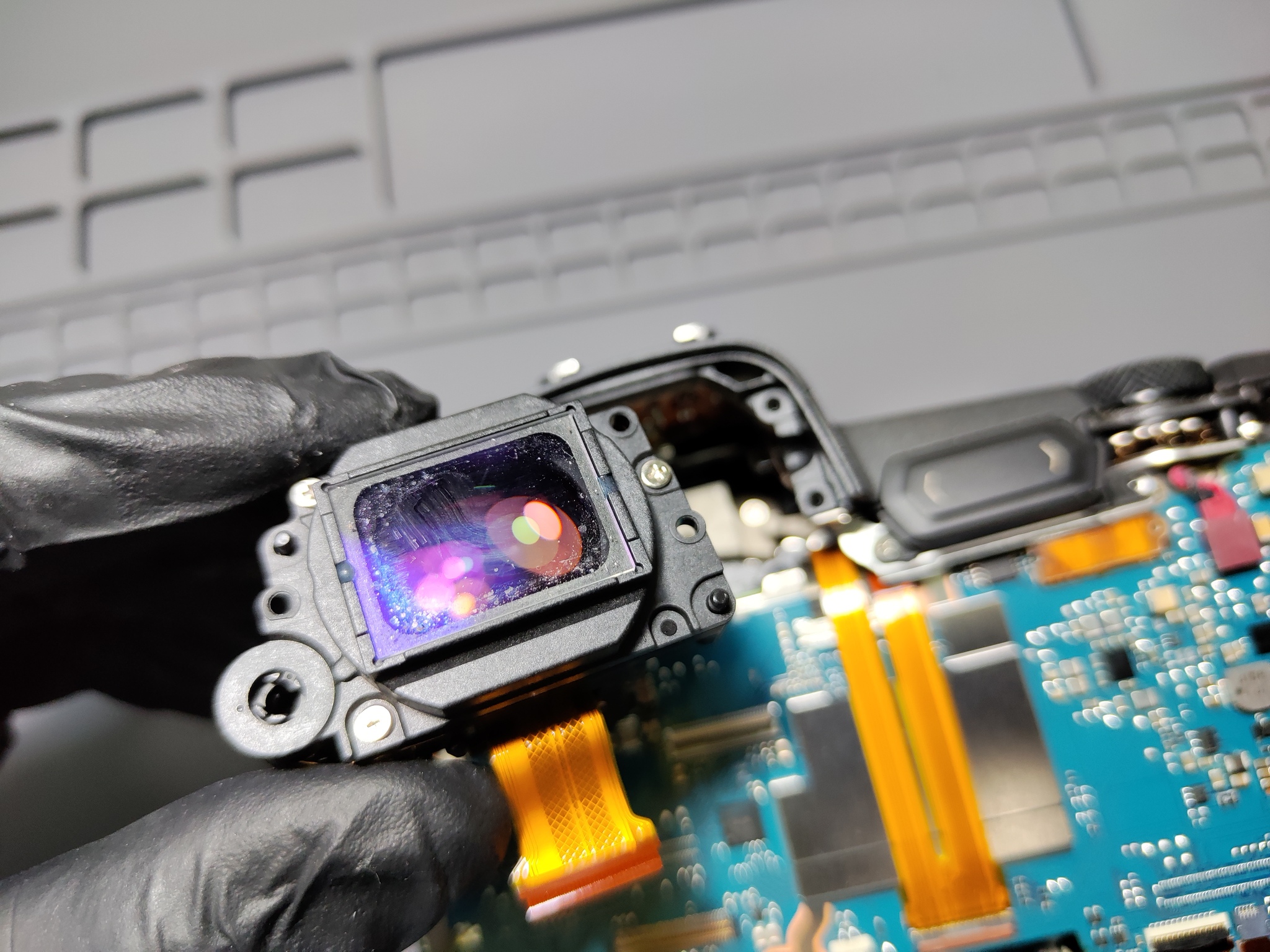

Снимаем шикарный электронный видоискатель.

Верхняя часть. И хорошо что она без ерундовой вспышки, не пришлось возиться с разрядкой конденсатора который может и током шибануть так и спалить при не аккуратной разборке.
Конденсатор который зажигает вспышку на фотоаппарате заряжен примерно на 300+ вольт, ощущения не передаваемые если его замкнуть рукой.

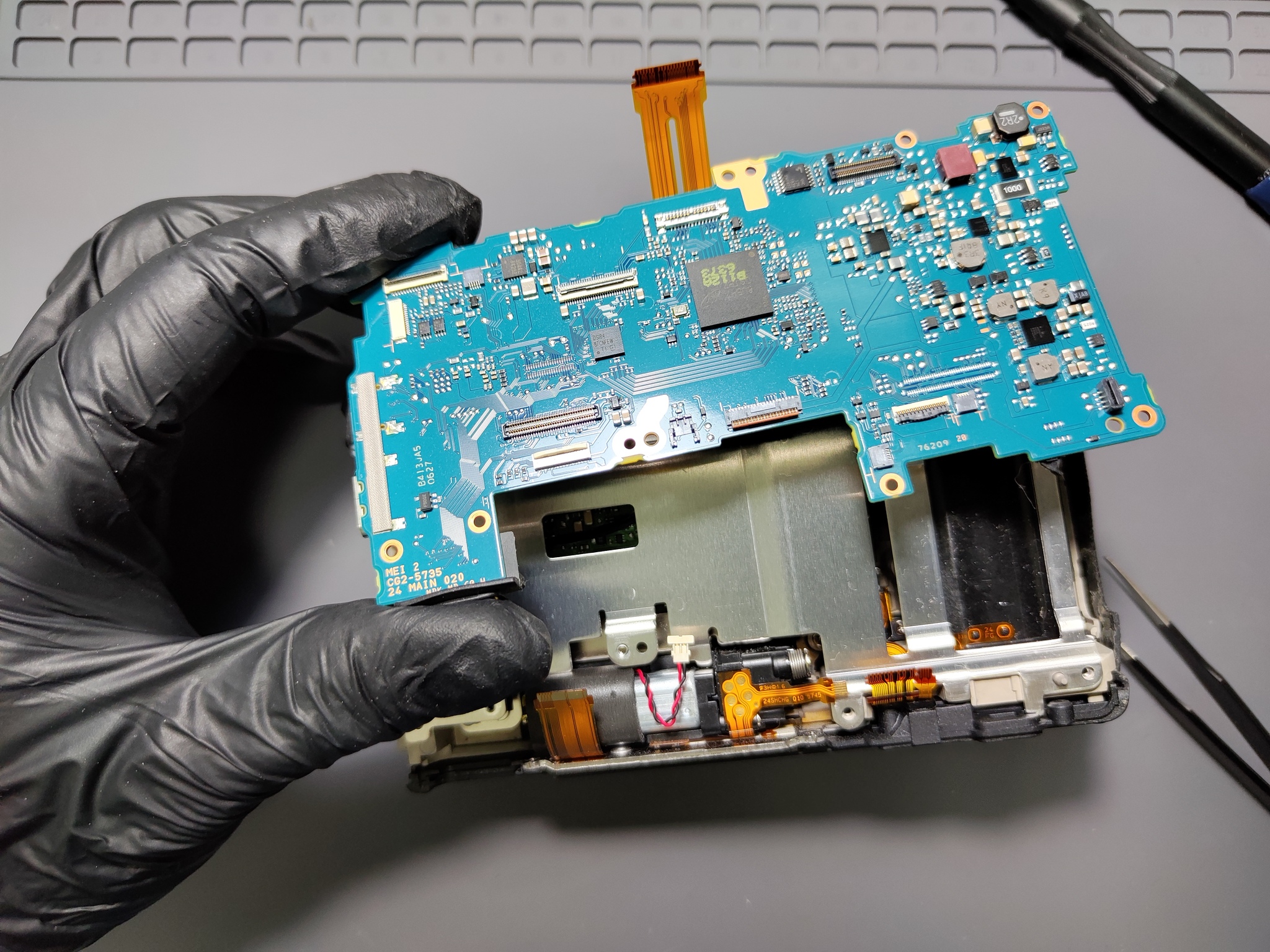

Снимается основная плата

Под платкой металлический экран

Ну вот и матрица. Тут надо быть аккуратнее, включить мозг, и очень внимательно осмотреть как она крепиться. А крепиться она на трех пружинах через винты и сидит в определенном положении и на определенном расстоянии от кольца крепления объектива.
Если ее просто снять и потом просто на глазок поставить то успеха не будет, будет ж0па с настройкой ее положения. А для настройки потребуется специальное оборудование которого ни кого нет.

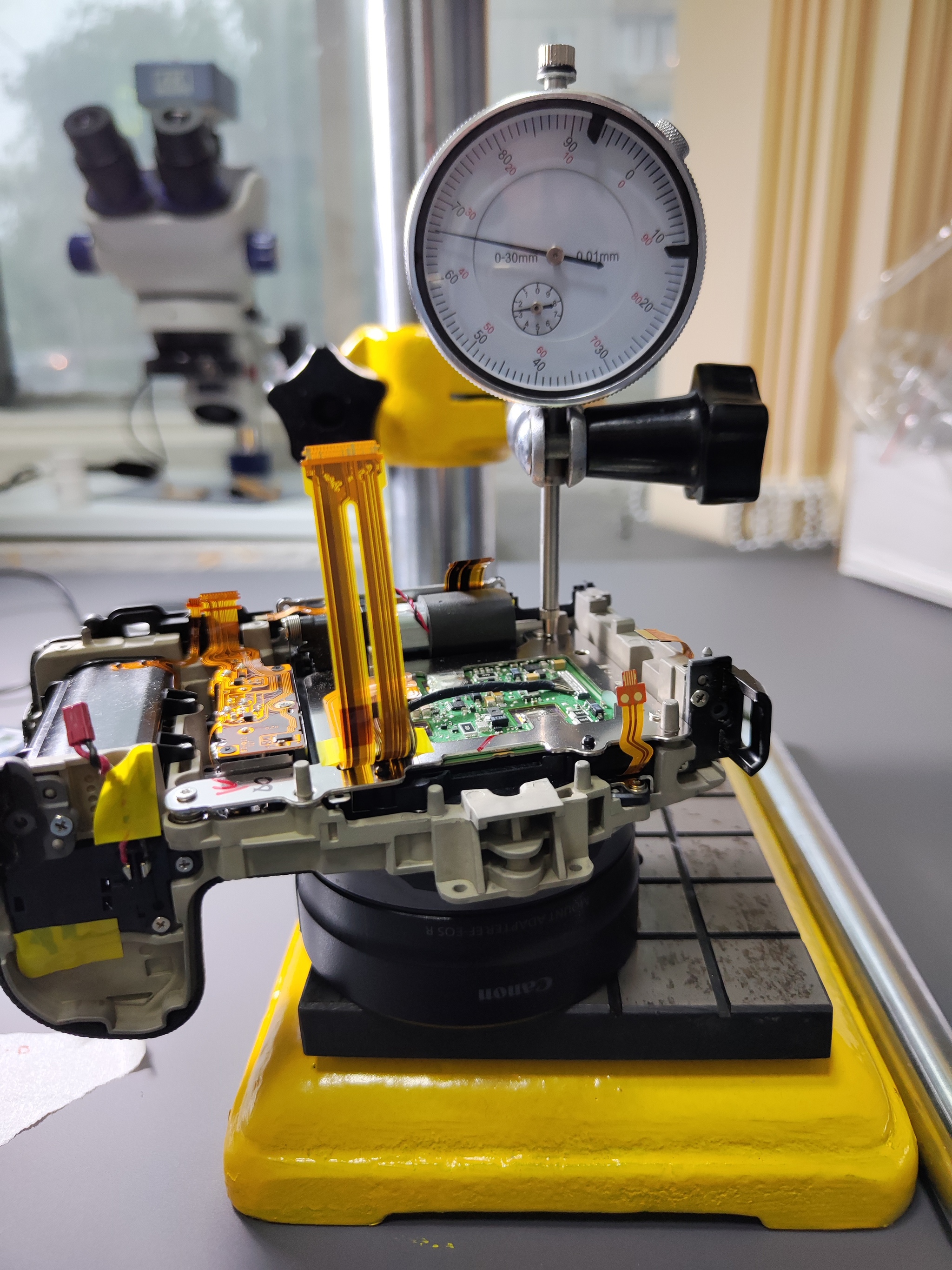

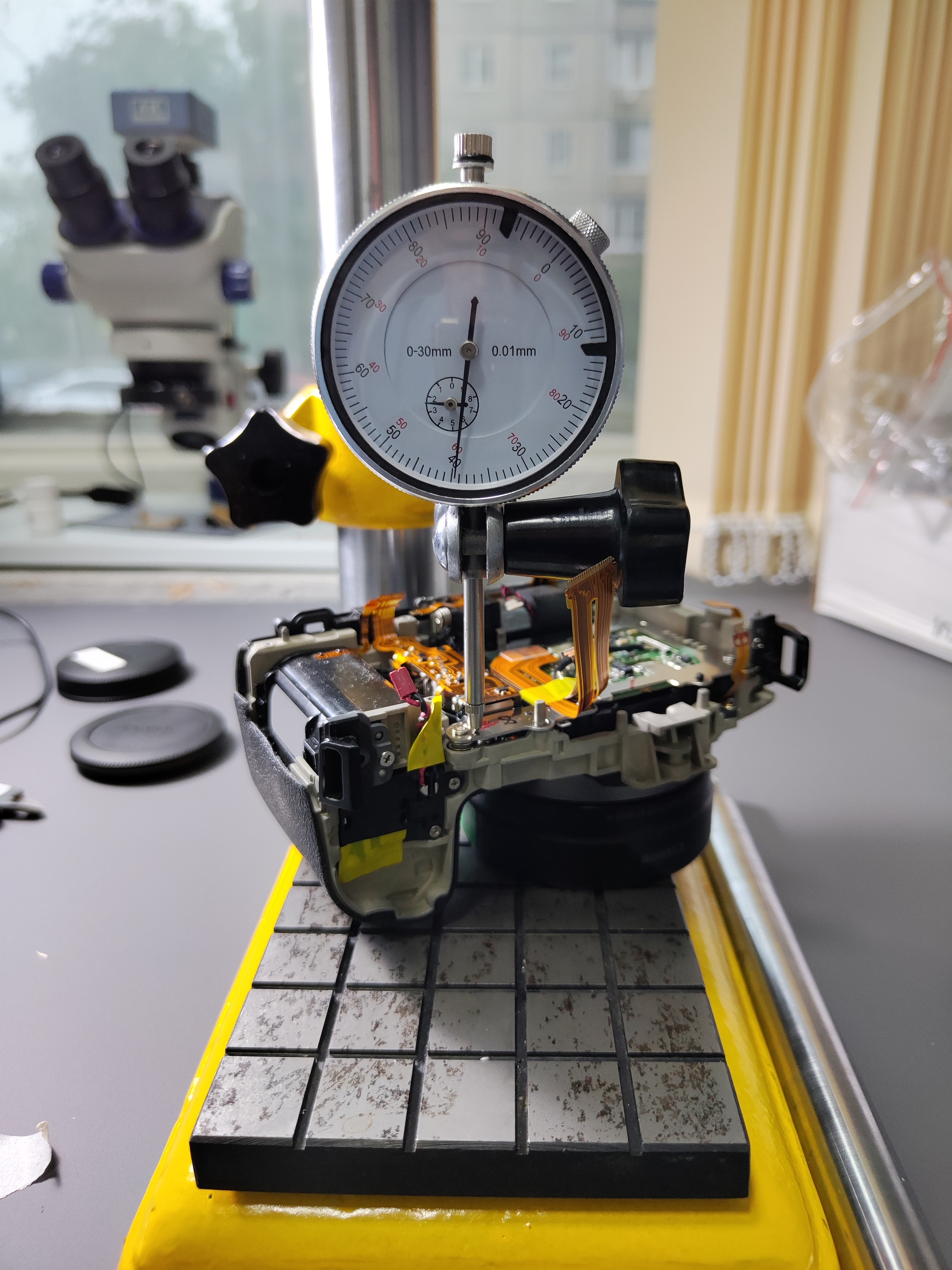

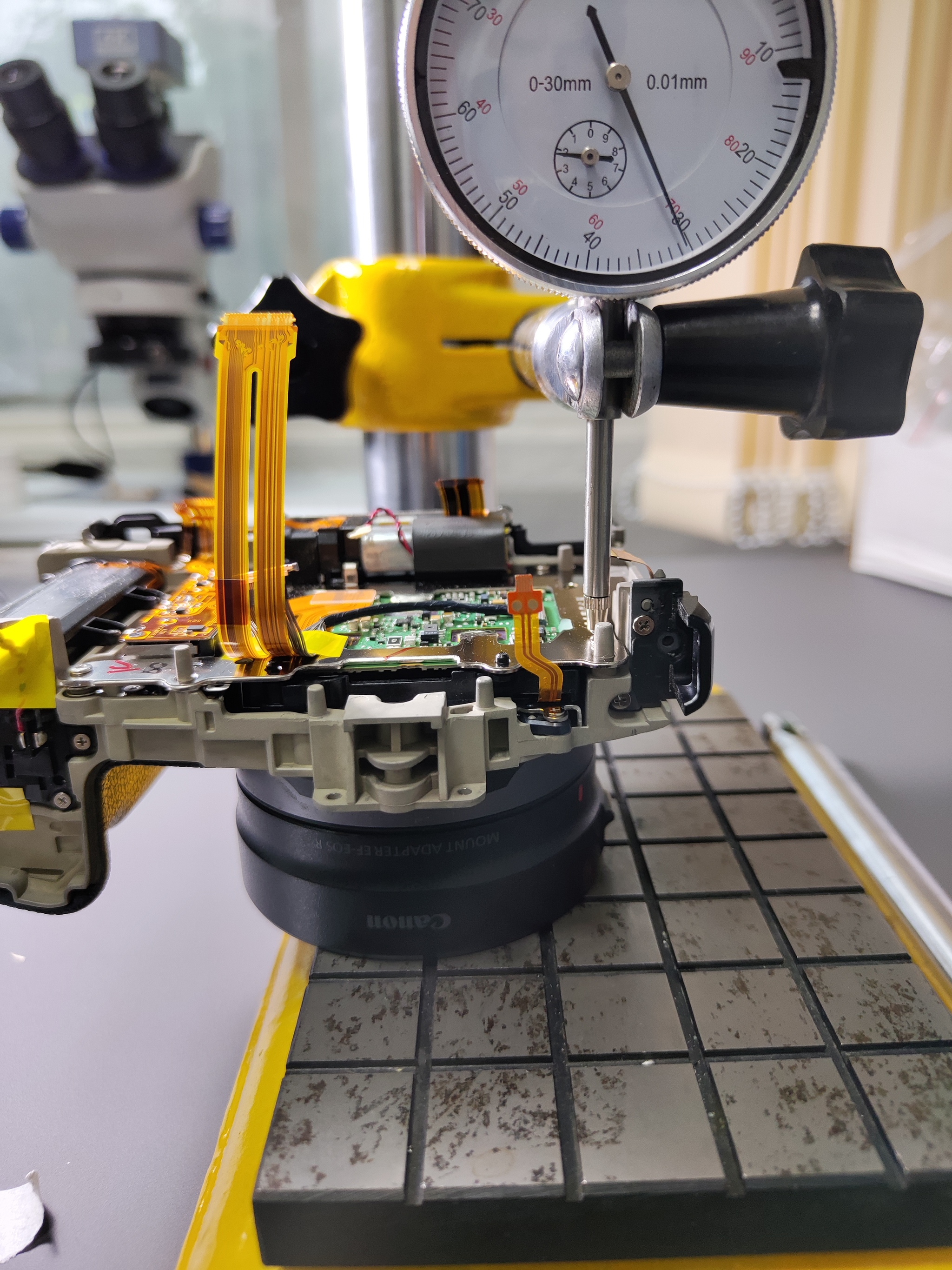

Самый просто вариант это заранее замерить высоту в точках крепления. Для этого подойдет обычная стойка с индикатором.

Матрица снята, немного грязная. Обязательно почищу перед сборкой.

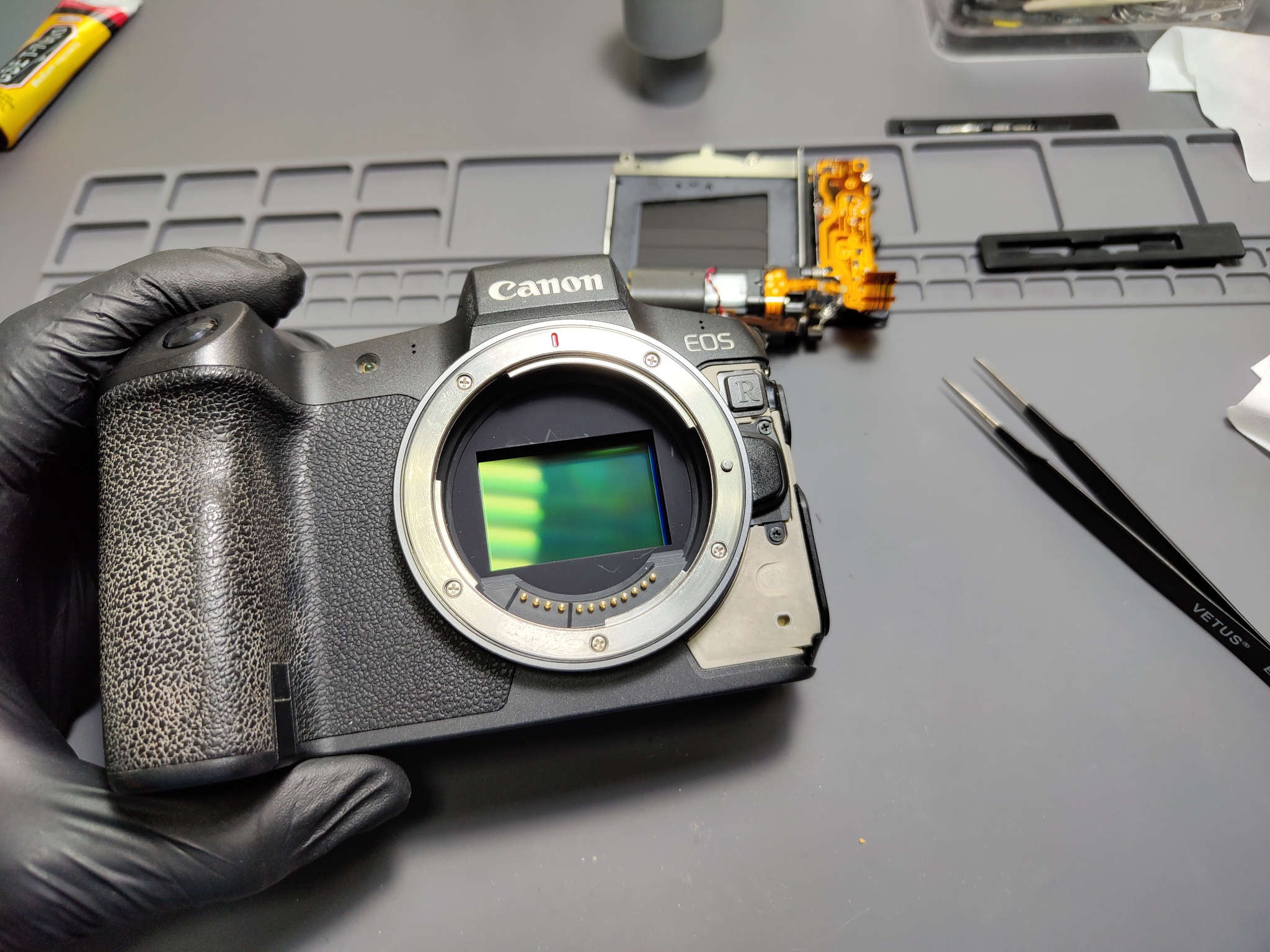

Ну а под матрицей сам виновник, механический затвор.

Сборка в обратной последовательности, чистка и настройка матрицы.

Внешне фотоаппарат тоже обязательно в чистку чтобы после ремонта владелец такой "вааах как хорошо то, мой новый фотоаппарат!"

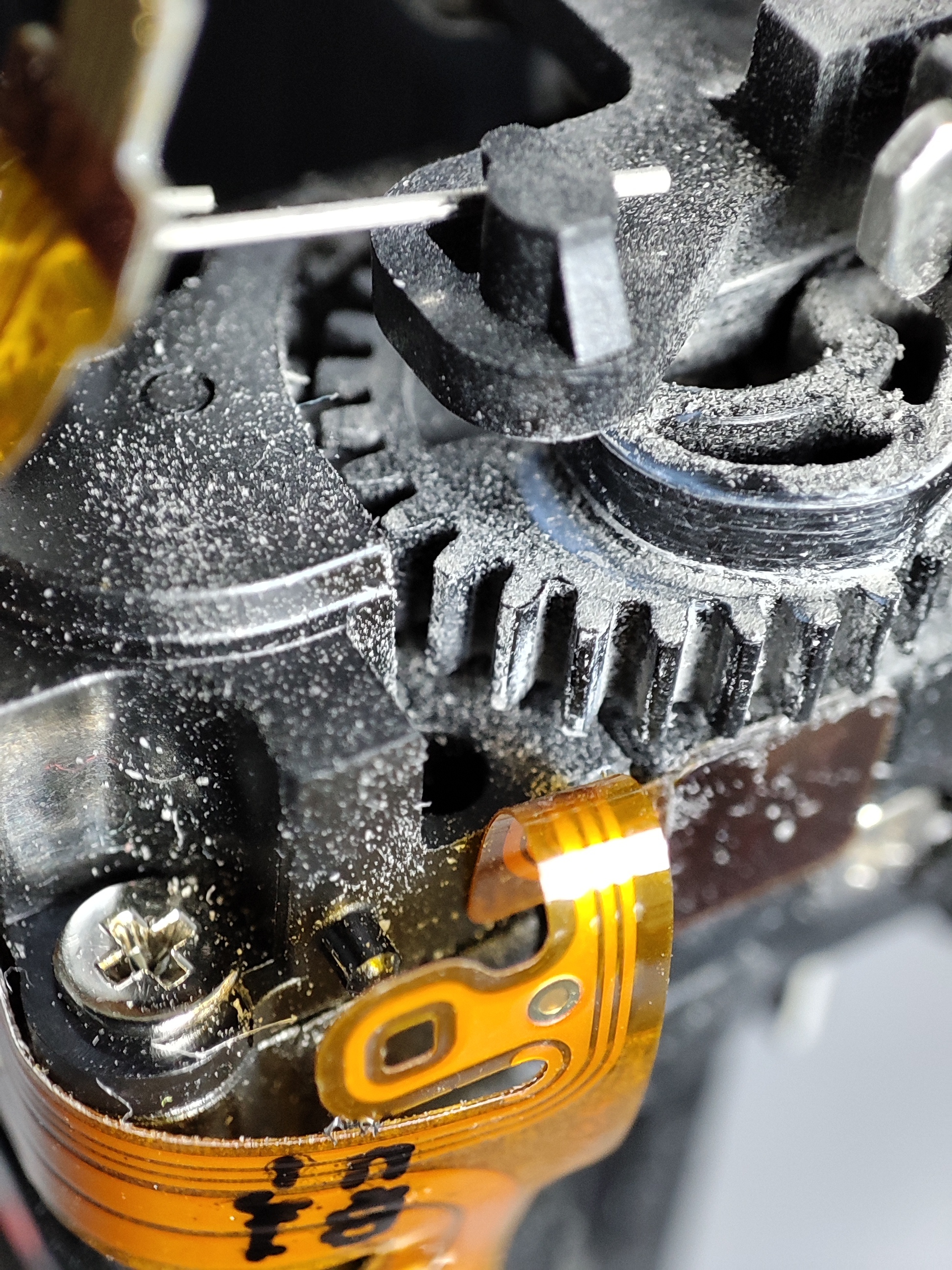

При детальном рассмотрении затвора можно увидеть на нем пыль от пластмассы. Внутри у него стерлась приводная шестерня которой от мотора двигается механика.
К счастью эти шестерни начали клепать китайцы и продавать отдельно. Этот затвор восстановлю и он будет лежать запасным у владельца камеры, т.к. фотоаппаратов таких 2шт и следующий ремонт будет без ожидания запчастей.

Готов к шедеврам.
