Высококачественный ламповый усилитель на 6Р3С-1 и 6Ж5П.
Доброго всем) Давно просматриваю пикабу в свободное время - все нравится) Даже зарегистрировался, чтобы оценки ставить. Вот решил написать первый пост.
Я кроме всего прочего уже лет 7-8 занимаюсь конструированием аудио усилителей на радиолампах и моя последняя конструкция поразила меня своей мощностью и качеством звучания. Я решил поделиться этой конструкцией с сообществом, поскольку такой схемы в Интернете нет.
Перед тем, как будут фотографии я немного расскажу об истории этой конструкции: я задумал для себя сконструировать усилитель, усилительный тракт которого содержал бы в себе только лучевые тетроды. Это такой тип 5-ти электродных радиоламп, которые отличаются высокой степенью борьбы с антидинатронным эффектом. Более подробно об этом можно почитать в соответствующей литературе.
Вторым условием для себя я поставил сделать аудиотракт с как можно меньшим количеством усилительных каскадов. Меньше каскадов - короче аудиотракт - меньше искажений.
Ну и третьим условием было то, что усилитель должен был довести мою акустику до состояния насыщения.
Поискав в интернете подобные схематические решения я наткнулся на такую схему.
Меня очень заинтересовала эта конструкция по многим причинам:
Во первых - непосредственная связь каскадов (Лоффтин-Уайт). При этом анод входной лампы и управляющая сетка верхнего плеча выходного каскада - один электрод. Это приводит к тому, что режим работы предварительного каскада непосредственно влияет на режим работы выходного. Кроме того из-за отсутствия фазовых искажений, вносимых переходным конденсатором в усилитель можно внести глубокую (до 30 дБ) обратную связь, которая уменьшит коэффициент нелинейных искажений усилителя и добавит стабильности в работу.
Вот вторых - нетривиальное подключение 2-ой сетки входного каскада. Было интересно это опробовать.
Ну и в третьих - это небольшое количество элементов, используемых в схеме. Я люблю, когда обвеса по минимуму)

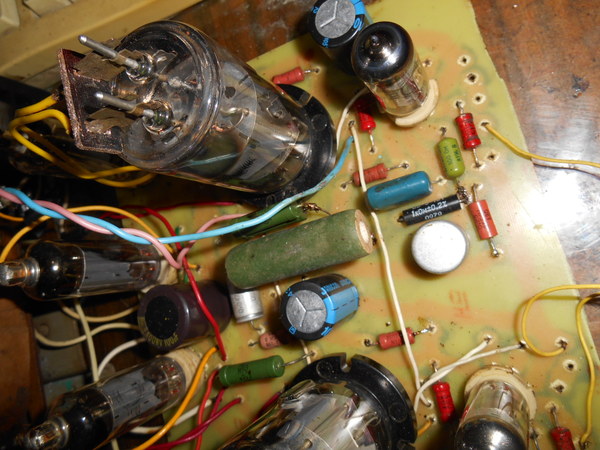

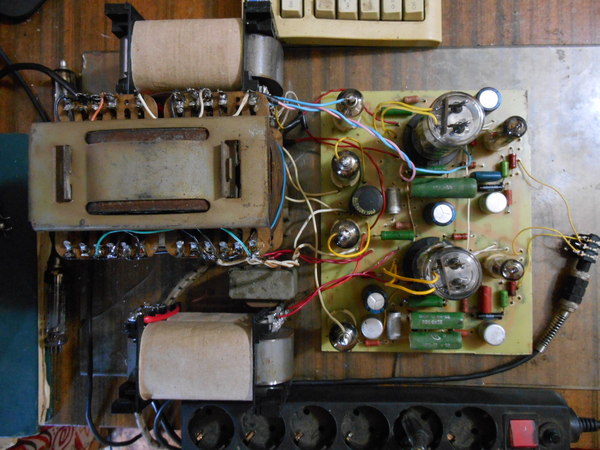

Я собрал этот усилитель в стерео варианте. Вот фотографии того, что у меня получилось:
Я уверен найдутся те, которые сразу заметят то, что в усилителе на фотографиях стоят совсем другие лампы!
Не хочу рассказывать как это все началось - слишком долгая история для отдельного поста, но мне очень нравиться двойной лучевой тетрод 6Р3С, или, если быть более точным 6Р3С-1. На самом деле я думаю, что лампы без индекса "1" есть. Я видел сканы документов на такую лампу в интернете.
Собрал уже 3 разных усилителя, где в выходном каскаде стоят лампы 6Р3С-1. На форумах радиолюбителей об этой лампе встречаются диаметрально противоположные мнения. Меня эта лампа заинтересовала сразу и я много экспериментировал с ней. Это тема тоже для отдельного поста и давайте вернемся непосредственно к собранной мною конструкции.
Я собрал этот усилитель на данной выходной лампе (выходной двухтактный каскад по половинке лампы в плечо). На входе решил применить 6Ж5П: как-то наткнулся на интересную статью, где человек собрал усилитель, куда можно ставить разные маленькие лампы серии "Ж" и сказал, что 6Ж5П звучит лучше всего (хотя ему понравились почти все). Так-же 6Ж5П - единственная маленькая лампа и этой серии, лучеобразующие пластины которой выведены на отдельный контакт. Это в схеме... ну не так конечно-же важно, но все-же.
По итогу я собрал эту конструкцию, перестроив режимы работы каскадов усилителя, чтобы все работало как надо. На самом деле усилитель еще нуждается в небольшой наладке, я бы немного снизил параметры режима работы выходного каскада.
Усилитель настраивал на слух, изменяя номиналы анодного и катодного сопротивления входного каскада и постоянно замерял отрицательное напряжение на управляющих сетках выходного каскада. Добился просто впечатляющих результатов! На слух - никаких искажений, даже на очень высокой громкости в дБ. Моя акустическая система (Kenwood LS-G4. Заменены ВЧ излучатели и переделаны разделительные фильтры) - на справляется с мощностью этого усилителя, при заявленной на задней стенке мощности в 60 Вт.
Звук очень сочный и отличные упругие басы. Поток воздуха сквозь фазоинверторное отверстие акустической системы весьма интенсивно и при первых заметных на слух искажениях амплитуда колебаний басового динамика близки к предельным. По косвенным признакам выходная мощность этого усилителя никак не может быть менее 20 Вт на канал, а то и больше, при нелинейных искажениях в районе 1%.
Более точные параметры усилителя по пока привести я не могу - измерения не проводил, но собираюсь этим заняться позже.
Вот мой вариант усилителя В. Павлова:
Особое внимание стоит обратить на резистор, отмеченный восклицательным знаком. Не экономьте на мощности этого сопротивления! И также в этом усилителе должна обязательно присутствовать задержка подачи питающего напряжения приблизительно в 30 сек, в противном случае вы рискуете повредить выходную лампу!
Мой вариант по принципу работы ничем не отличается от первоисточника. Все изменения сделаны были лишь с целью обеспечения режимов работы усилителя в целом. Буду рад, если кому-то понравиться то, что я делаю. Мне как минимум это очень нравиться и этот усилитель с лихвой обеспечил меня прекрасным громким звучанием с непревзойденной детальностью, динамикой и естественностью.
Всем мира и прекрасного звука. Первый пост. Вопросы и мнения в комментариях.
