Вопрос компетенции.

Менял сегодня розетку и что-то вспомнилось:


Работал я некогда старшим продавцом в магазине инструмента. В моем зале мы торговали бензо-(и дизель-)генераторами, культиваторами, триммерами и т.д.

В один из дней пришел к нам дядечка, субтильный такой, лет под 45-50. Пришел да пришел - бродит возле генераторов, расхаживает. Через минут 10 блужданий берет в оборот продавца - Андрюху, и начинается у них диалог, которого я не слышу, да и слушать не слишком желал.

Через еще 15 минут по виду Андрея я начинаю понимать, что диалог явно заходит в тупик и все-таки вступаю в неравный бой:  (Я, Д-дядя)


Я: Здравствуйте! Андрей, помочь с чем-нибудь ?

Д: Да вы тоже некомпетентны! Ничего не знаете. Кто у вас старший?

Я: Я старший. Можете мне любой вопрос задать.

Д: Ну вот скажи, мне надо генератор, дизельный но вот скажи - вот здесь (тыкает пальцем в 3-х фазный дизельгенератор) вольт сколько?

Я: В этом - 380, но также на 220 выход есть. Вам какой нужен по напряжению и мощности?

Д: Нет, ты меня не понял! Вот ЗДЕСЬ (тыкает пальцем в розетку на 380) ВОЛЬТ СКОЛЬКО?

Я: Это как раз выход на 380.

Д: Я так понимаю, ты тоже не компетентен! Разжую вам как маленьким - смотри (показывает пальцем на розетку 220В) здесь - 220 вольт, две дырки - по 110 каждая. ВОТ ЗДЕСЬ (показывает на розетку 380В) в каждой дырке ВОЛЬТ СКОЛЬКО, А?


Дальнейший диалог, в связи с отсутствием у дяденьки понятий о фазе и нуле, скатился в электрическую ересь, по его итогу мне были обещаны небесные кары, предложено вернуться в школу и обещано принести УЧЕБНИК ПО ФИЗИКЕ ДЛЯ НЕКОМПЕТЕНТНЫХ ЩЕНКОВ (наверное, прямо так и озаглавлен).


Проработал я там еще год, ждал учебник, искал в книжных по указанному названию... Пишет он его еще, наверное...

Вопрос компетенции.
Вы смотрите срез комментариев. Показать все
19
Автор поста оценил этот комментарий

На самом деле мужик наполовину прав. Чтоб померить напряжение необходимо 2 точки. Если засунуть один конец мультиметра в розетку, а другой будет болтаться в воздухе, то мультимитер ничего не покажет.

Однако, в розетку "380 В" в одну "дырку" приходит одна фаза, допустим А, и в другую дырку другая фаза, В или С. Померив напряжение одной фазы относительно другой получим линейное напряжение 380 В. Но, если померить любую из фаз с нулем, то получим фазное напряжение 220 В.

Получается в розетку "380 В" приходят две фазы, каждая из которых 220 В(380 В получаем путем векторного сложения двух фаз, угол между ними 120 градусов), а в розетку "220 В" приходят одна фаза, а один ноль. Эта схема называется "звезда", есть еще схема "треугольник", в которой нет нуля и можно взять только линейные напряжения.

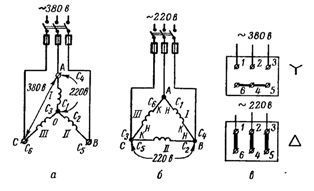

Иллюстрация к комментарию
раскрыть ветку (14)
12
Автор поста оценил этот комментарий
Иллюстрация к комментарию
5
Автор поста оценил этот комментарий
Чувак, это все знают. Я ещё не знал как работает трехфазный двигатель, но знал, как переключать в щитке фазы, чтоб обеспечить работу домашних приборов до приезда ремонтной бригады в случае обрыва одной из них (ураганы и грозы у нас случались часто, в посёлке трехфазные электроприборы были только у моего отца, так-что для вызова ремонтной бригады и ожидания её приезда и устранения обрыва уходила иногда неделя).
А этот человек из поста вряд-ли хотел услышать про фазовый сдвиг и способы замеров, иначе задал бы корректный вопрос, а не нес бред про мифические 110В (которые не имеют никакой физической подоплеки и могут быть получены только математикой)
раскрыть ветку (9)
3
Автор поста оценил этот комментарий

не знаю как обстоит именно сейчас, но лет 10 назад сталкивался со старым напряжением, где фаза 110 вольт, а междуфазное 220 и на бытовую розетку приходило именно две фазы (старые ТП меняют и остались ли еще действующие не в курсе)

раскрыть ветку (8)
0
Автор поста оценил этот комментарий
старые ТП
Иллюстрация к комментарию
0
Автор поста оценил этот комментарий
Вот это поворот. Если так, получается мы все неправы, а товарищ из поста и @ISUZU правы.
Они в противофазе получаются? Можете ссылку подкинуть, мне действительно интересно.
раскрыть ветку (6)
5
Автор поста оценил этот комментарий

http://pikabu.ru/story/vopros_kompetentsii_4184808#comment_65430868

посмотрите на картинке вторая векторная диаграмма(б), это именно этот случай

п.с. я работаю в энергетике, а то что вы наблюдаете в данном посте ни что иное как "логика пикабу" (стадное чувство)

раскрыть ветку (3)
0
Автор поста оценил этот комментарий
Даже если я и не прав по розетке 220, а все это такие тонкости электромеханики (я не электротехник совсем), то скажите - в розетке на 380 все равно же выходят контакты: 3 фазы, ноль и земля?
раскрыть ветку (2)
5
Автор поста оценил этот комментарий

верно

http://jelektro.ru/wp-content/uploads/2014/06/kak-podkljuchit-rozetku-rs32-380v.jpg

блин, загнали в минуса, теперь только так.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Взбодрил немного. В целом, под шутейками по делу писать не надо, лучше просто на пост отвечать.

0
Автор поста оценил этот комментарий

https://ru.wikipedia.org/wiki/Сетевое_напряжение

если придираться, то там фаза не 110 вольт а 127 (амплитудное значение)

из интересных особенностей третья фаза "темная" индикаторная отвертка на ней не светится

в домах подключеных к такому напряжению треть квартир имеет в розеках две фазы, а остальные фазу и "темную" фазу, если не знать какое напряжение подавалось в квартиру то поиск неисправности становится довольно забавным

раскрыть ветку (1)
Автор поста оценил этот комментарий
не амплитудное, а действующее
0
Автор поста оценил этот комментарий

если ты засунешь мультиметр в фазу только одним концом, то он покажет результат в зависимости от его входного сопротивления, ёмкости болтающегося щупа, влажности воздуха и погоды на марсе.

Иллюстрация к комментарию
0
Автор поста оценил этот комментарий

Что то связанное с косинусом Пи.

Автор поста оценил этот комментарий

ох как же я в прошлом году знатно поебался с этим ТОЭ
