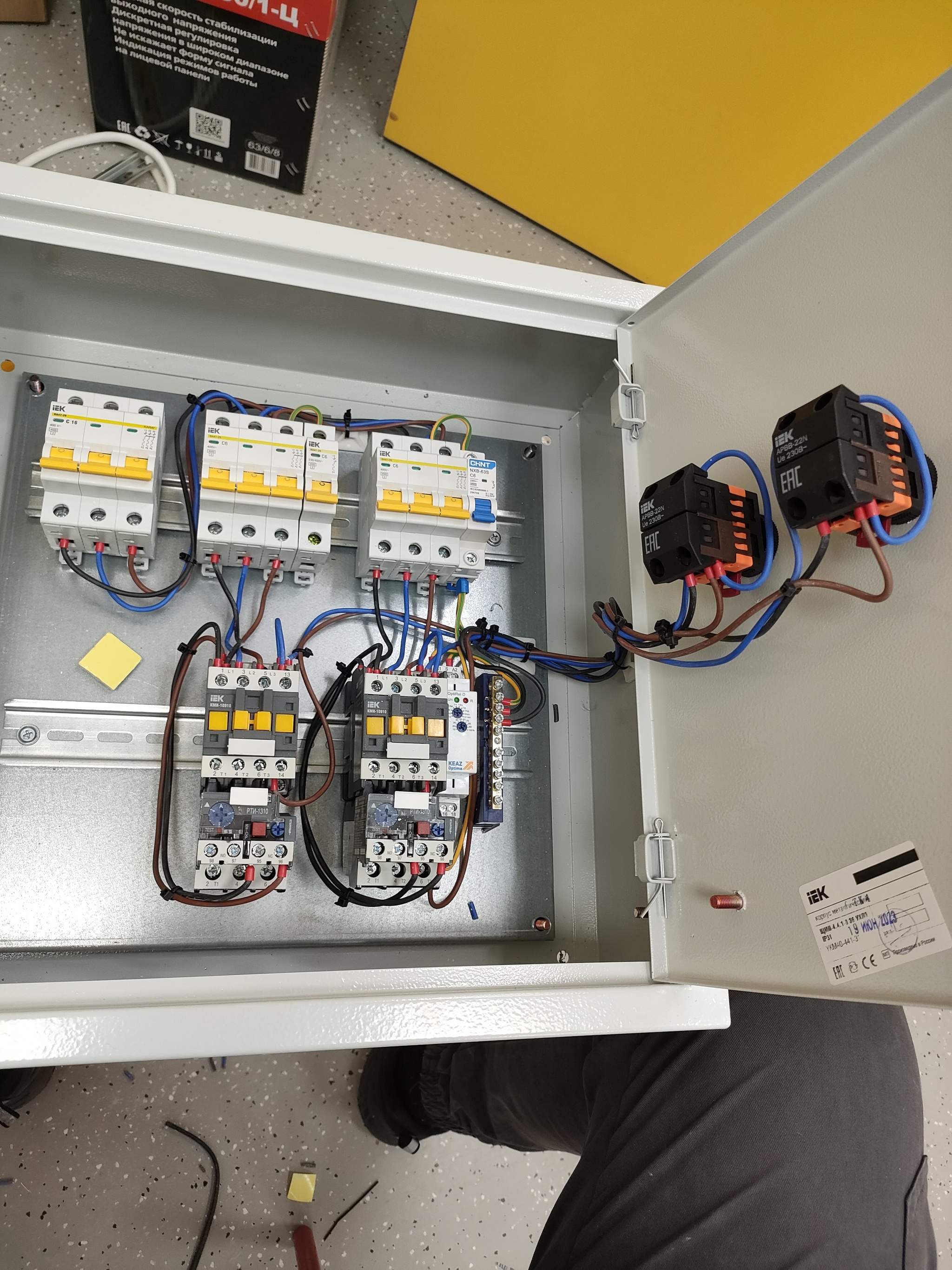

Я бы на месте заказчика тебя аргументированно послал нахуй. Вот список замечаний, которые я вижу на фото:

1. Нет ограничителей на DIN-рейке, автоматы катаются туда-сюда. Использовать YXD10.

2. Цвета проводов не соответствуют ПУЭ, сами провода уложены как попало. Кроме того, использовать разделённые жилы от ПВС - плохая идея. Лучше использовать ПУГВнг-LS. Сечение 2,5 мм2 для силовых проводов и 0,75 для управления. Белые для фазных, синие для нуля рабочего, жёлто-зелёные для заземления, нуля защитного и системы уравнивания потенциалов. Для распределения нагрузки после вводного автомата использовать PIN-шину на 3 фазы (YNS21-3-063-22-12). При этом, учитывая трёхфазную нагрузку, сместить автоматы управляющих цепей вправо.

3. Запитка управляющих цепей непосредственно с силовых линий. Если используются автоматы защиты цепей управления, вся запика должна идти через них.

4. Нет кабель-канала между DIN-рейками. Перфорированный кабель-канал поможет убрать бардак из висящих как попало проводов. Например, такой: CKM50-025-025-1-K03.

5. Отсутствие маркеров на проводах. Следует обозначить каждый провод непосредственно перед входом в элктрооборудование, при этом использовать следующую систему: A, B, C - для обозначения фазных перемычек с вводного автомата на PIN-шину. An, Bn, Cn - для перемычек с автоматов на запитываемое оборудование (контакторы и реле времени), где n - номер автомата согласно обозначению по схеме. Цифровые обозначения для проводов цепей управления. Каждый провод должен иметь уникальное обозначение, при этом если провода имеют электрическое соединение вне зависимости от состояния электрооборудования, то такие провода следует считать и монтировать как один. Для этого следует использовать наконечники типа НШВИ и НШВИ2 (НГИ и НГИ2), наконечники выбирать по сечению провода, желательно использовать четырёхгранную обжимку. По опыту могу сказать, что лучше использовать маркеры надеваемые сбоку, UMK01-02-09 в качестве примера. Маркеры, через которые надо продевать провод, приводят к геморрою при сборке.

6. Следует использовать монтажную спираль для грамотного оформления жгута проводов, идущих на дверь. При использовании проводов сечением 0,75 мм2 достаточно спирали диаметрами 4-6 мм. UMK01-02-09.

7. Отсутствие шины для нулевого защитного проводника. Когда монтажники будут подключать щит, внезапно окажется, что жёлто-зелёную жилу подключать тупо некуда. Следует использовать латунную шину сечением 6х9 мм на DIN-изоляторе жёлтого (жёлто-зелёного) цвета. При этом шина должна быть расположена так, чтобы исключать случайный контакт поключённых проводников с чем-либо, в том числе не допускать касания торчащих наконечников стенок контакторов, автоматов, реле и другого электрооборудования. Использование дополнительных ограничителей между шиной и соседствующим оборудованием поможет в этом.

8. Отсутствие системы уравнивания потенциалов. Корпус щита, дверца и монтажная плата должны быть электрически соединены отдельными проводниками через шину заземления. Последовательное соединение частей корпуса между собой прямо запрещено в последней редакции ПУЭ. Для подключения к деталям корпуса следует использовать болтовое соединение и наконечники типа НКИ, использовать провода желто-зелёного цвета, сечением 2,5 мм2.

9. Следует уделить повышенное внимание выбору длин проводов. Не следует допускать висящие как попало провода, следует обрезать излишки перед обжимом.

10. Отсутствует маркировка электрооборудования. Следует использовать следующую маркировку:

QF0 - Вводной автомат

QF1 - Автомат первого контактора

QF2 - Автомат второго контактора

QF3 - Автомат защиты первого реле

QF3 - Автомат защиты второго реле

KM1 - Первый контактор

KM2 - Второй контактор

КТ1 - Первое реле (на фото ещё не установлено)

KT2 - Второе реле

SA1 - Переключатель режимов первого контактора

SA2 - Переключатель режимов второго контактора

Также следует установить подписи для каждого переключателя с лицевой стороны двери. Для этого использовать SQ0702-0079 (гораздо лучше, чем аналог у IEK). Первая строка содержит описание нагрузки,

вторая либо РУЧ-0-АВТО, либо РУЧ-АВТО, в зависимости от модели используемых переключателей. Так же следует проверить соответствие подписи режимов положениям переключателей.

11. Отсутствует схема электрощита. Схему надлежит распечатать, заламинировать, при необходимости обрезать и приклеить двусторонним скотчем на внутреннюю поверхность двери. Для создания схемы можно использовать NanoCad 5.1 (он бесплатный), либо использовать другое ПО. Допустимо аккуратное исполнение с использованием аналогового чертёжного инструмментария.

12. Желательно добавить на монтажную плату что-нибудь, что позволит удобно подвязать входящий и выходящие кабели. Как вариант, при наличии информации о точной марке используемых кабелей, установить в стенках щита сальники, например PG 16. Расположение и оформление вводных отверстий следует согласовать с заказчиком.

После того, как всё будет сделано, нужно посчитать стоимость комплектующих, расходников, рабочего времени, расходы на помещение (аренда, ком. платежи), налоги, расходы на крышу (если таковые имеются), добавить процентов 30 на прибыль, добавить стоимость доставки и озвучить полученную сумму заказчику.
