Военно-транспортный самолёт ИЛ-76 ⁠⁠

Ил-76 — (по кодификации НАТО: Candid — англ. искренний, прямой) советский тяжёлый военно-транспортный самолёт, разработанный в ОКБ Ильюшина по проекту и под руководством академика Г. В. Новожилова. Серийно производился в Узбекистане, на Ташкентском авиационном производственном объединении имени В. П. Чкалова. Производство перенесено на ульяновский «Авиастар-СП».

Немного истории.

28 июня 1966 года Министерство авиационной промышленности СССР поручило ОКБ С. В. Ильюшина провести исследовательские работы по созданию проекта военно-транспортного самолёта Ил-76. Уже 25 февраля 1967 года Генеральный конструктор С. В. Ильюшин утвердил разработанное техническое предложение по созданию Ил-76. 27 ноября 1967 года Советом Министров СССР было принято постановление о начале работ по созданию Ил-76. Работы по созданию самолёта проходили под руководством заместителя Генерального конструктора Г. В. Новожилова (с 28 июля 1970 года, Новожилов — Генеральный конструктор ОКБ московского машиностроительного завода «Стрела»). Разработка эскизного проекта самолёта велась под руководством Д. В. Лещинера. С 12 по 31 мая 1969 года работала Макетная комиссия под руководством командующего ВТА генерал-лейтенанта Г. Н. Пакилева, тогда на изготовленном в натуральную величину макете самолёта проверялось в том числе и размещение различной военной техники в самолёте. Акт работы Макетной комиссии был утверждён Главнокомандующим ВВС П. С. Кутаховым 20 ноября 1969 года.

Постройка первого опытного самолёта проводилась в Москве на машиностроительном заводе «Стрела». Первый полёт самолёт совершил 25 марта 1971 года с Центрального аэродрома имени М. В. Фрунзе (Командир — Герой Советского Союза Э. И. Кузнецов), посадку совершил на аэродроме Раменское. В мае 1971 года самолёт был впервые представлен вниманию международной общественности на авиасалоне в Ле Бурже. Испытания самолёт проходил в гарнизоне Кречевицы (близ Великого Новгорода) и в этой же дивизии (Витебск-Северный, Кречевицы, Кресты (Псков)) впервые встал на вооружение ВВС СССР. Хорошо зарекомендовал себя на учениях «Щит-76» и «Щит-78». Показал себя с лучшей стороны в Афганистане.

Первый серийный самолёт совершил свой первый полёт 5 мая 1973 года с аэродрома ташкентского авиационного завода, экипаж лётчика-испытателя A.M. Тюрюмина. В дальнейшем самолёты Ил-76 различных модификаций производились на Ташкентском авиационном производственном объединении имени В. П. Чкалова, всего за годы производства построено около 1000 самолётов, из них более 100 отправлено на экспорт.

В конце 1980-х годов под руководством главного конструктора Р. П. Папковского началась разработка новой модификации самолёта Ил-76МФ/ТФ. 1 августа 1995 года экипаж лётчика-испытателя А. Н. Кнышова совершил первый полёт на опытном Ил-76МФ, изготовленном на «Ташкентском авиационном производственном объединении имени В. П. Чкалова». В ходе работ по модернизации в фюзеляж самолёта были добавлены две вставки по 3,3 м, что значительно увеличило объём грузовой кабины (с 326 до 400 м³), силовая установка — 4 двигателя ПС-90А-76. По сравнению с двигателями Д-30КП: большая тяга и лучшая топливная экономичность — на 12-15 %, дальность полёта возросла на 15-20 %, также к нормам ИКАО приведён уровень шума и вредных выбросов. Серийное производство Ил-76МФ планируется в России, на авиазаводе «Авиастар-СП» в Ульяновске. В конце марта 2012 года завершается сборка первого серийного экземпляра.

Описание.

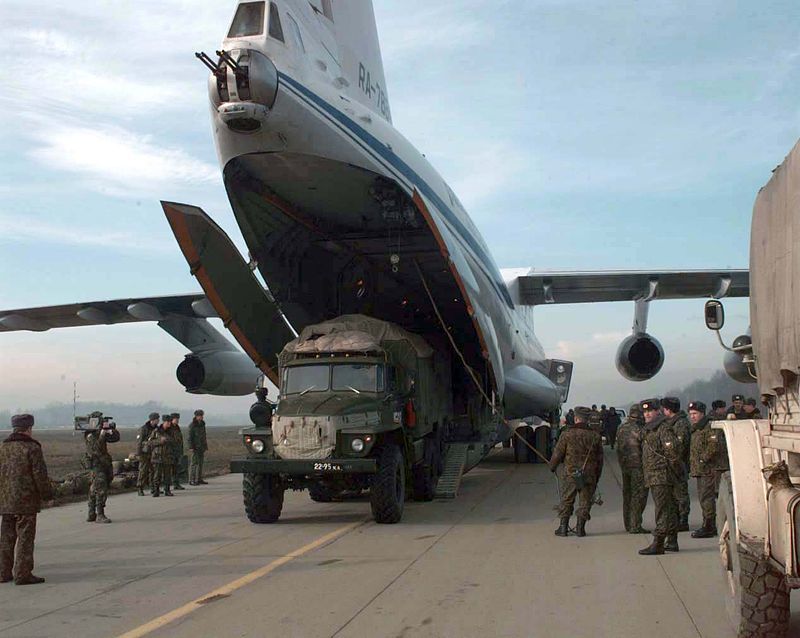

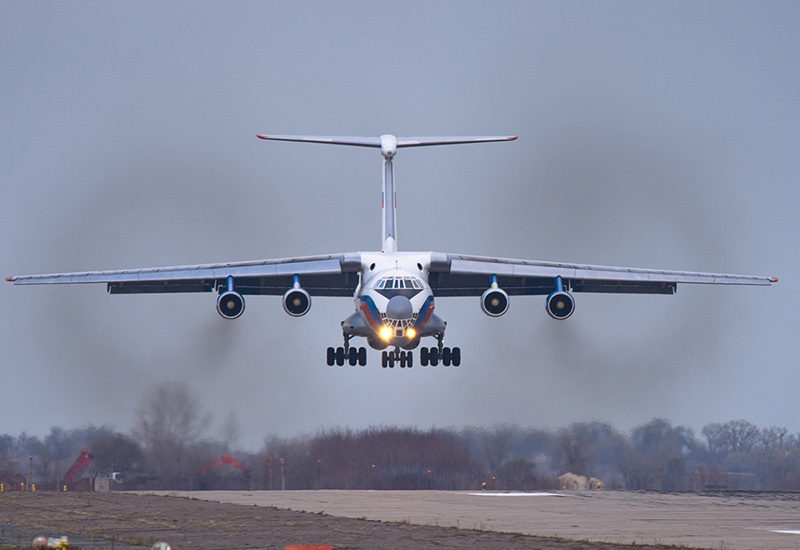

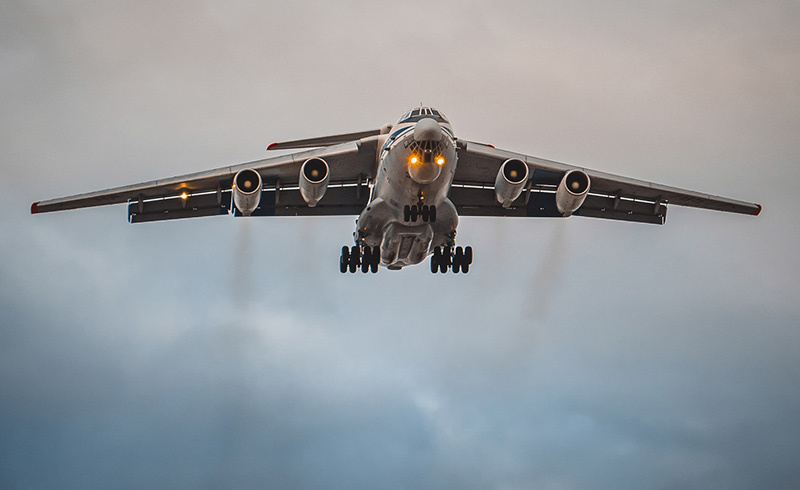

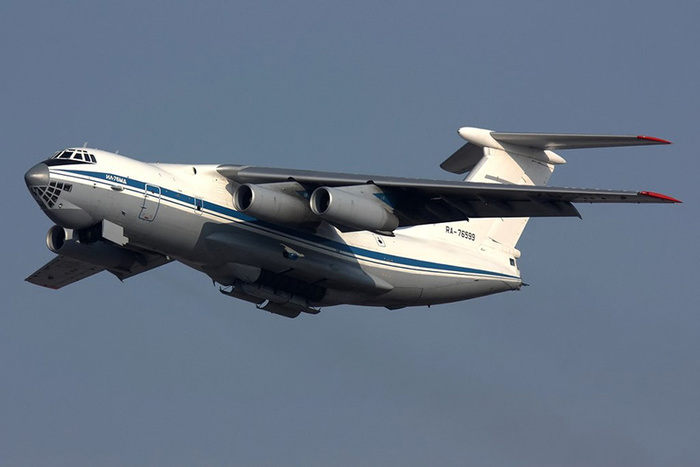

Ил-76 предназначен для транспортировки и десантирования личного состава, техники и грузов различного назначения. Является первым в истории СССР военно-транспортным самолётом с турбореактивными двигателями. Самолёт способен доставлять грузы максимальной массой 28—60 т на расстояние 3600—4200 км с крейсерской скоростью 770—800 км/ч (максимальная масса перевозимого груза и дальность полёта зависит от модификации).

Все кабины Ил-76 герметизированы, что даёт возможность перевозить 167 (в двухпалубном варианте — 245) солдат с личным оружием или обеспечить выброс 126 человек десантной группы. Самолёт может транспортировать всю номенклатуру боевой техники воздушно-десантных подразделений. Один Ил-76 может десантировать парашютным способом, на десантных платформах, три единицы техники (БМД-1, БМД-2, БТР-Д или ГАЗ-66) или четыре единицы посадочным способом. Также, может перевозить большую часть техники мотострелковых дивизий.

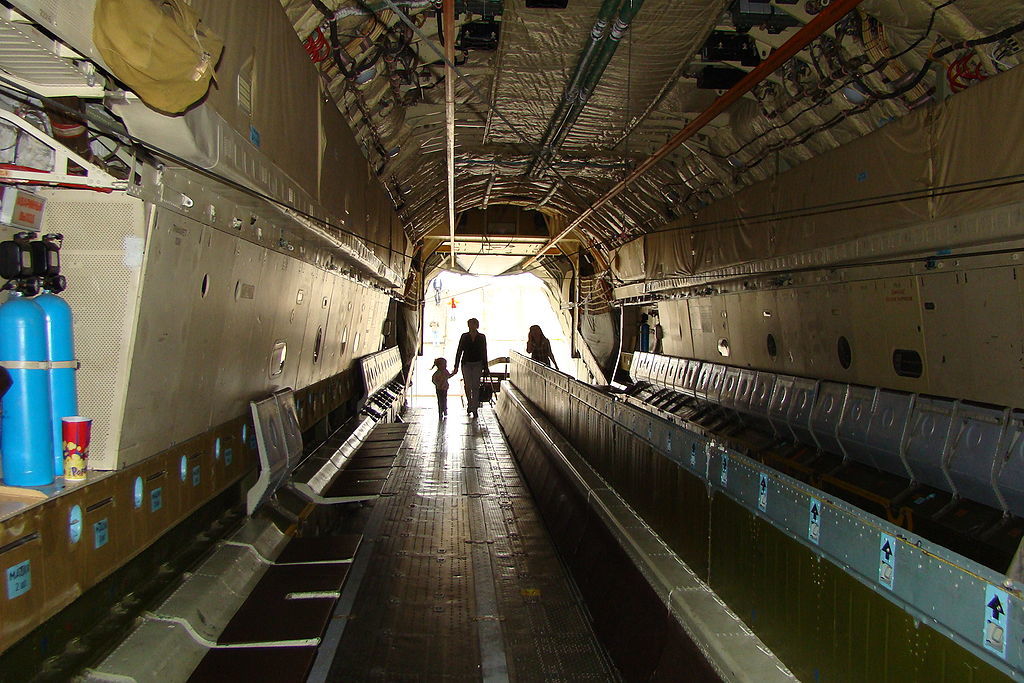

Грузовая кабина имеет размеры 24,5 м в длину (из которых 4,5 приходится на рампу), 3,46 м в ширину и 3,4 м в высоту. Самолёт способен брать на борт до 90 000 л топлива и преодолевать расстояние до 6700 км со средним расходом топлива 9 т/час.

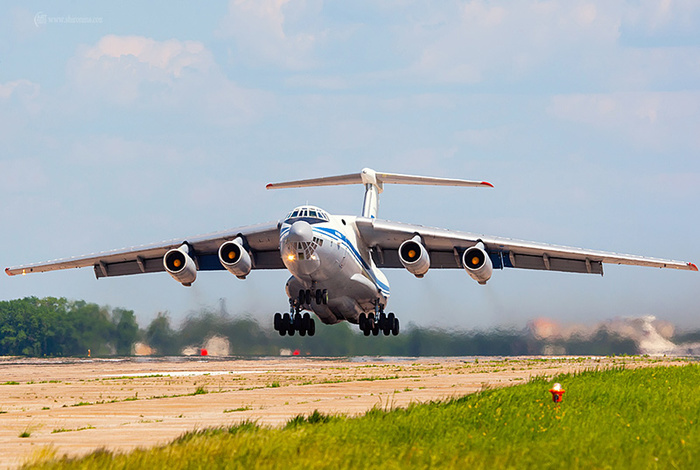

Длина разбега на взлёте составляет 1500—2000 м, а пробег при посадке 930—1000 м.

Конструкция.

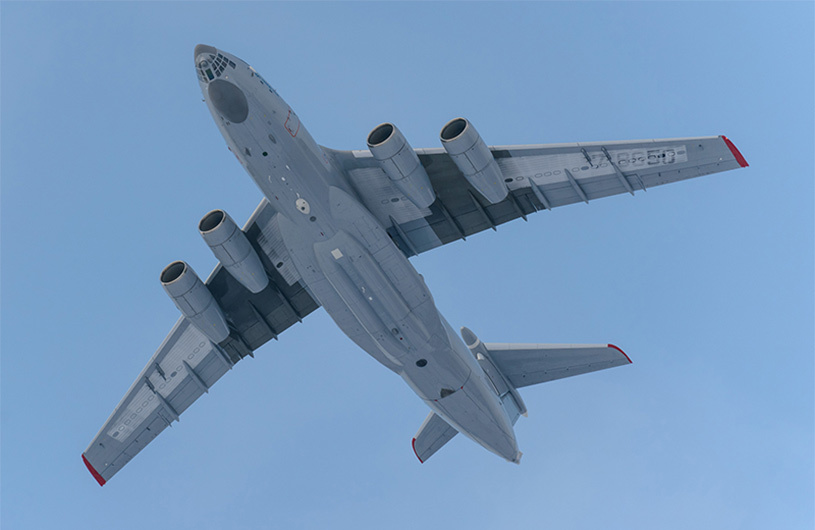

Самолёт построен по традиционной для тяжёлых транспортных самолётов схеме однофюзеляжного высокоплана со стреловидным крылом и однокилевым Т-образным оперением. Крыло самолёта трапециевидное с переломом по задней кромке. Стреловидность крыла по линии четвертей хорд — 25°. Каждое полукрыло оборудовано мощной механизацией и располагает пятисекционным предкрылком и двумя трёхщелевыми закрылками. В наличии также двухсекционный элерон и четыре тормозных щитка. Горизонтальное оперение расположено на верхней части киля (Т-образная форма). На киле имеется руль направления с триммером и сервокомпенсатором. Стабилизатор переставной, с рулём высоты и триммером-флеттнером.

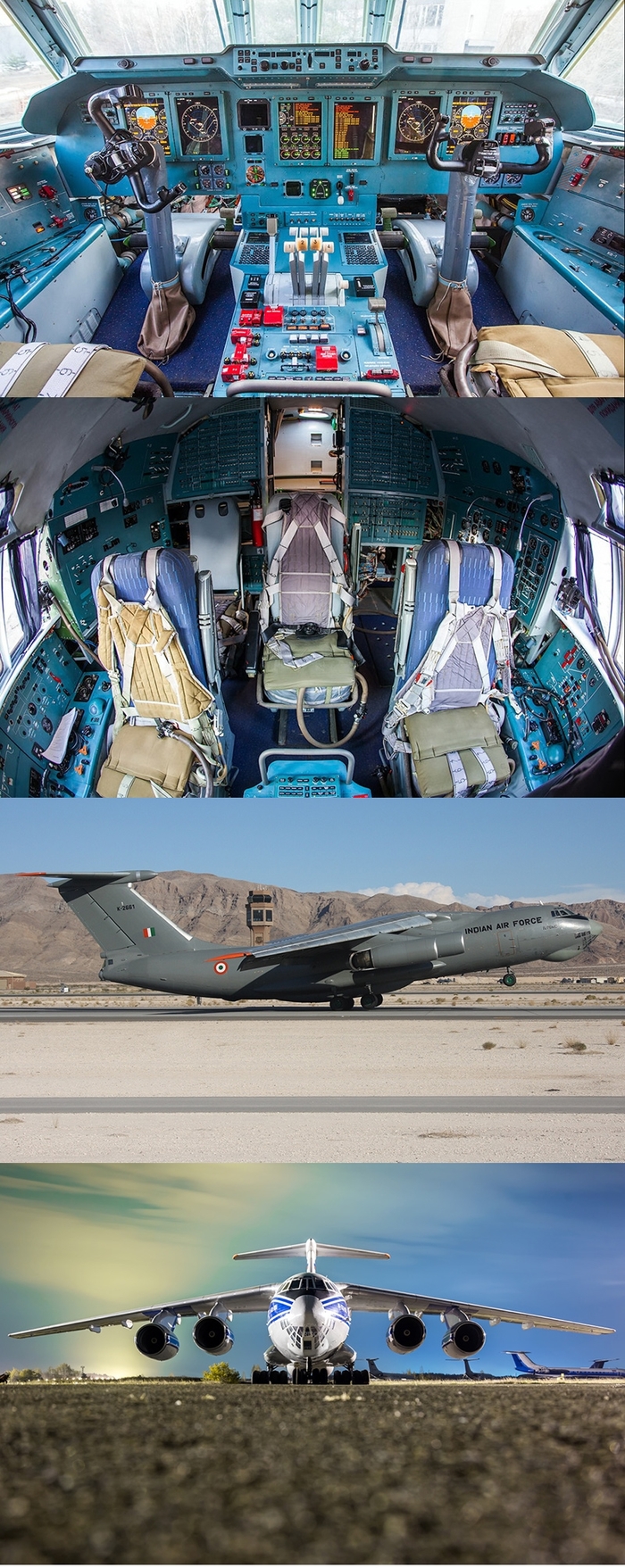

Круглый в сечении фюзеляж разделён на несколько герметичных кабин: кабина пилотов (вверху носовой части фюзеляжа), кабина штурмана (под кабиной пилотов), грузовая кабина и кабина стрелка кормовой пушечной установки с парой пушек ГШ-23Л (кабины пилотов и штурмана герметически не разделены, кормовая кабина с пушечной установкой присутствует только на военных версиях самолёта). В передней части фюзеляжа расположены два люка. В корме расположен трёхстворчатый задний грузовой люк. Десантирование личного состава возможно в четыре потока (два через грузовой люк), однако на практике этот способ почти не применяется из-за частых схождений в воздухе десантируемых. Грузовая кабина оборудована двумя грузовыми лебёдками, установленными возле передней переборки, четырьмя электротельферами грузоподъёмностью по 2,5 т и четырьмя подтрапниками, ширину расположения которых можно менять. Для удобства погрузки и разгрузки задние тельферы могут выдвигаться за порог рампы на 5 м. Пол грузовой кабины оборудован рольганговыми дорожками, что даёт возможность погрузки, разгрузки и десантирования несамоходных моногрузов.

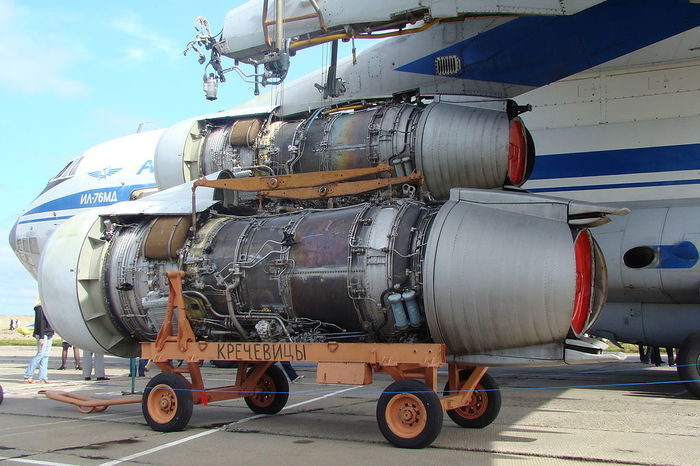

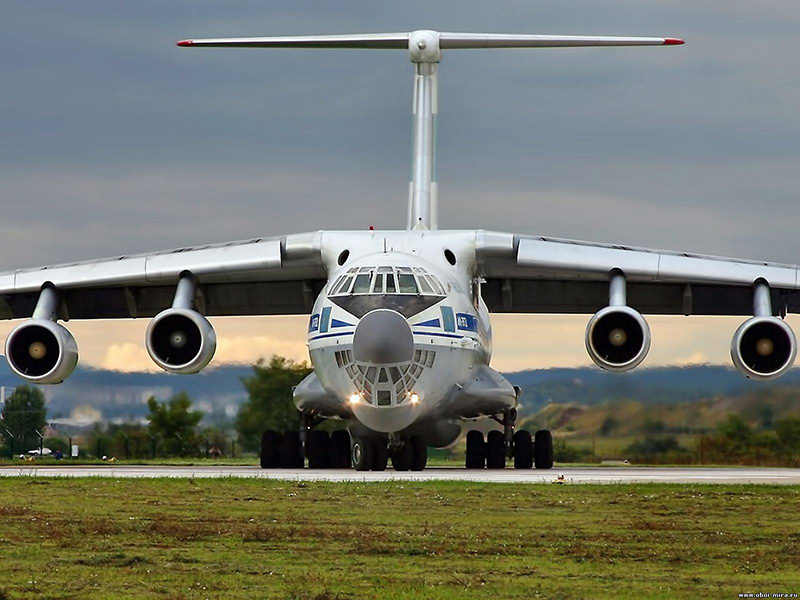

Силовая установка представлена четырьмя турбореактивными двигателями, подвешенными на пилонах под крылом. На первых серийных модификациях устанавливались двигатели Д-30КП тягой 12 000 кгс. Данные двигатели позволяют самолёту лететь в диапазоне скоростей 260—850 км/ч, что, с одной стороны, обеспечивает удобные условия воздушного десантирования, а с другой стороны, высокую скорость крейсерского полёта. В последних модификациях самолётов двигатели Д-30КП заменены на ПС-90А-76 тягой 14 500 (3300) кгс на взлётном (крейсерском) режиме.

ВСУ ТА-6А размещена в передней части левого обтекателя шасси. Служит для обеспечения самолёта на стоянке электропитанием ≈208 В и ~115 В, =27 В и сжатым воздухом для запуска основных двигателей.

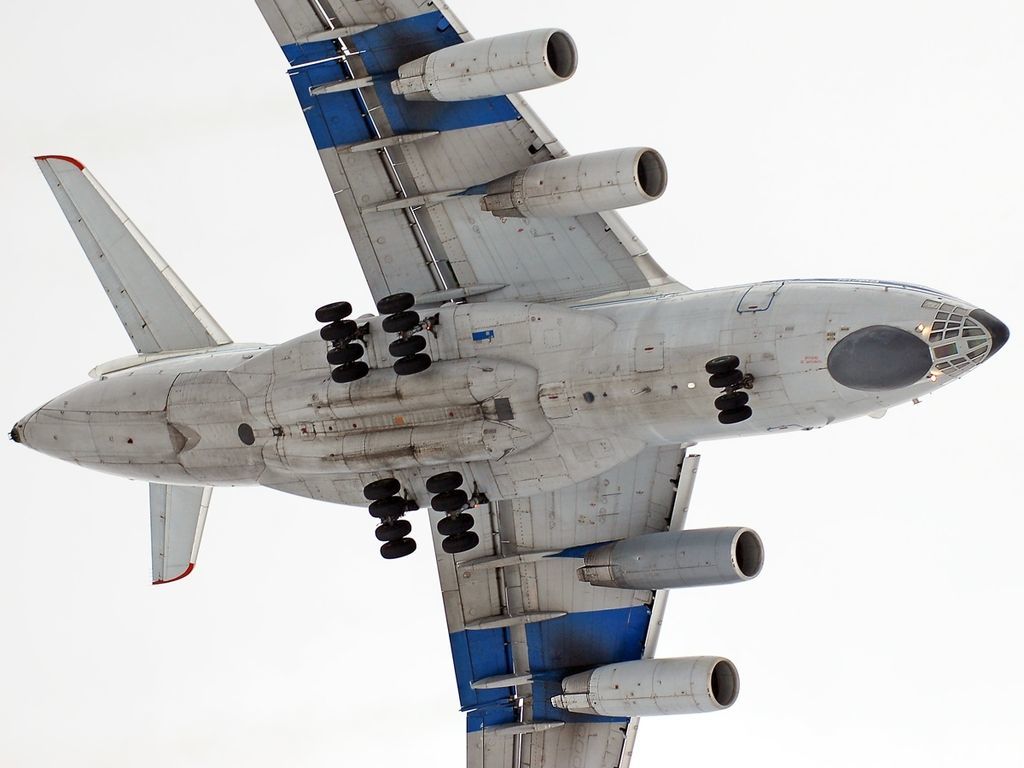

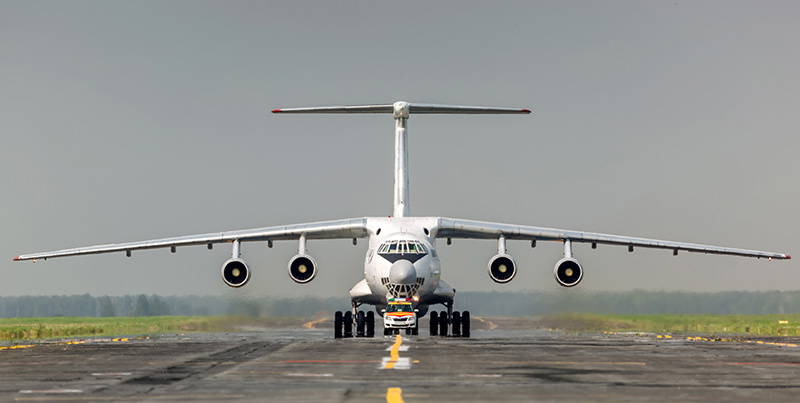

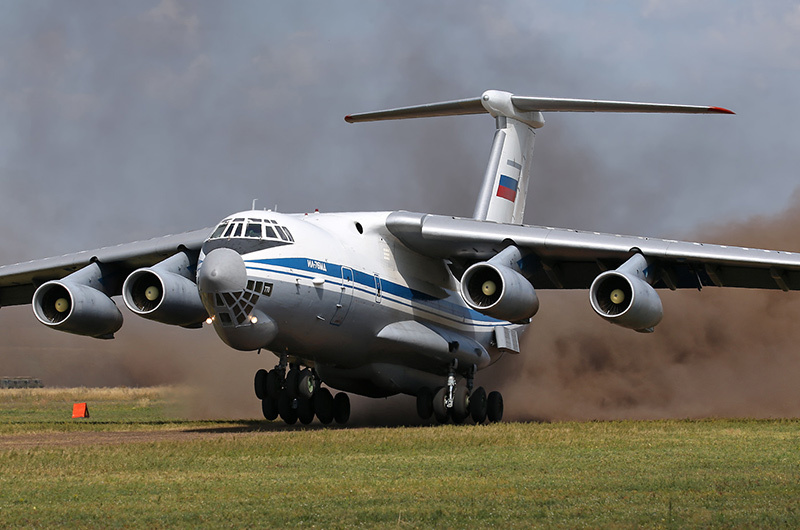

Шасси пятиопорное, многоколёсное, убирающееся в фюзеляж. Носовая нога имеет 4 бескамерных колеса (1…18 шп.), p=5,5+0,5 кг/см2 для грунта и p=7,5+0,5 кг/см2 для бетона. Управляется от штурвальчика на угол ±48 град. при рулении и от педалей на угол ±7 град (взлёт-посадка). Колёса затормаживаются при убирании. Главные ноги шасси состоят из передних и задних стоек (35…51 шп.). На каждой из четырёх стоек установлено по 4 камерных колеса с p=4,5+0,5 кг/см2 для грунта и p=7+0,5 кг/см2 для бетона. Стояночное торможение от переключателя на ЦПЛ. Ось с колёсами разворачивается на 90 град. при уборке.

Генератор нейтрального газа (азотная система) установлен в передней части правого обтекателя шасси и правом переднем багажнике. Служит для выработки НГ и выдачи его по трубопроводам в надтопливное пространство баков. Азотная система дополнительно имеет 16 баллонов (16 л) с азотом.

Модификации.

Ил-76 - Первая серийная модификация. Первый полёт прототипа 25 марта 1971 года под командованием Э. И. Кузнецова. Первый полёт серийной машины 5 мая 1973 года.

Ил-76 «Baghdad-1» - Позднее переименованный в «Adnan»-1. Самолёт ДРЛО ВВС Ирака на базе Ил-76МД с антенной РЛС Thomson-CSF Tiger-G, которая была смонтирована в неподвижном обтекателе на месте погрузочной рампы. Всего было построено 3 самолёта, из них один был сильно повреждён в ходе налёта авиации Многонациональных сил.

Ил-76 «Adnan-2» - Модификация с локатором РЛС Tiger во вращающемся обтекателе. Во время войны в Персидском заливе перелетел в Иран (где позднее получил название «Simorgh»), а 22 сентября 2009 года во время репетиции парада потерпел катастрофу, хотя официально тип разбившегося самолёта сразу после происшествия не был сообщён.

Ил-76КТ - Самолёт для тренировки космонавтов в условиях имитации невесомости. Построено 3 самолёта этой модификации. Первый полёт 2 августа 1981 года.

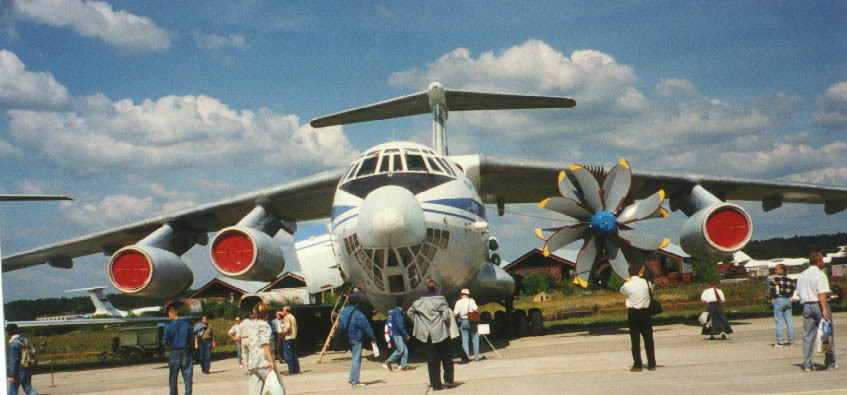

Ил-76ЛЛ (сверху на фото) - Летающая лаборатория. Самолёт для отработки и испытания авиационных двигателей. Первый полёт в 1991 году. На самолёте изменена конфигурация электронного оборудования и радиолокационных станций. Для проведения испытания исследуемый двигатель подвешивается на пилон вместо штатного № 2.

Ил-76М - Модернизированный, с усиленным фюзеляжем. Грузоподъёмность повышена до 42 тонн. Первый полёт 24 марта 1978 года.

Ил-76МГА - Гражданские самолёты без спецоборудования и вооружения. Построено и эксплуатировалось две машины (СССР-76502 и СССР-76503). Первый полёт 22 декабря 1976 года.

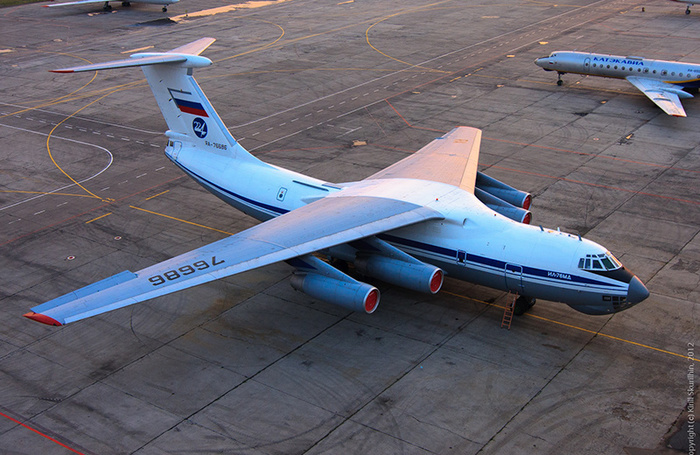

Ил-76МД - Модернизированный дальний, Candid-B по классификации НАТО. Модифицированная версия Ил-76М. Усилена конструкция планера и шасси. Грузоподъёмность повышена до 48 т. Максимальная взлётная масса увеличена до 190 т. Дальность полёта с загрузкой 40 т увеличена до 4 200 км. Время автономной эксплуатации увеличено до двух месяцев. Обеспечена возможность установки четырёх дополнительных пилонов для подвешивания авиабомб и радиомаяков. Первый полёт 6 марта 1981 года.

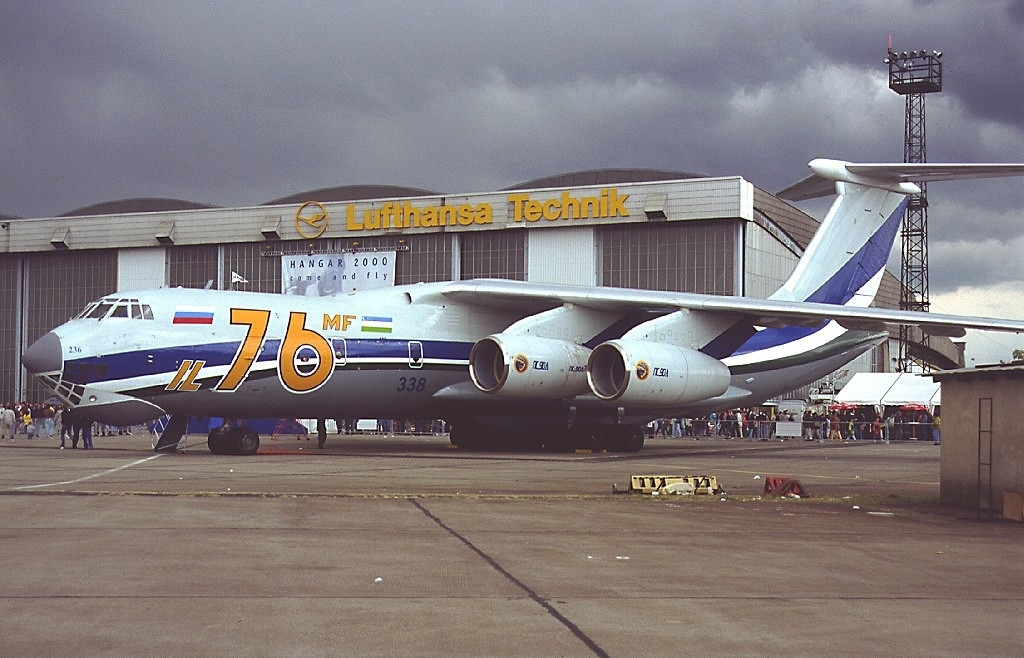

Ил-76МФ (сверху на фото)- Модификация самолёта Ил-76МД. По сравнению с базовой моделью длина фюзеляжа увеличена на 6,6 м благодаря вставке дополнительных секций по 3,3 м за и перед крылом. Таким образом, длина грузового пола у Ил-76МФ составила 31,14 м по сравнению с 24,5 м у Ил-76МД. Модернизация коснулась также и бортового радиоэлектронного оборудования. В приборное оборудование включены два экранных индикатора, добавлен блок спутниковой навигации. Благодаря более современному оборудованию удалось исключить из экипажа бортрадиста, то есть экипаж уменьшен до пяти человек. Использование более мощных и более экономичных двигателей ПС-90А-76 позволило увеличить дальность полёта. Дальность полёта Ил-76МФ с нагрузкой 40 тонн составляет 5800 км по сравнению с 4700 км у Ил-76МД. Грузоподъёмность увеличена до 60 т. Максимальная взлётная масса увеличена до 210 т. Первый полёт совершён 1 августа 1995 года. Государственные совместные испытания планируется завершить в 2009 году, а с 2010 года — поставлять ВВС России. Первый серийный самолёт был построен в 2010 году на авиастроительном заводе «ТАПОиЧ».

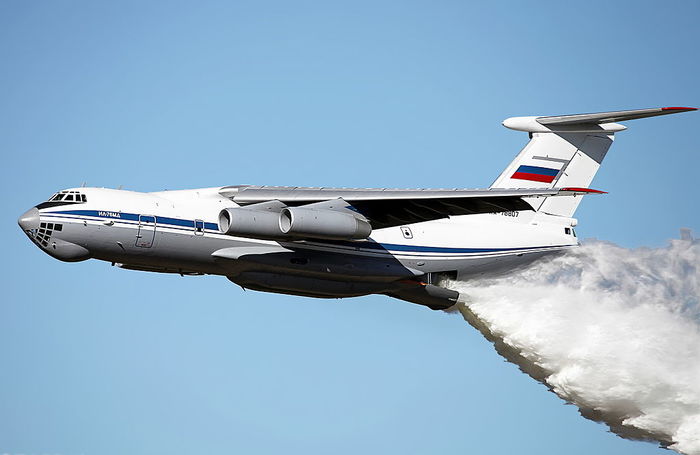

Ил-76МД (сверху на фото)- Пожарный вариант. Модифицированный вариант самолёта Ил-76МД для тушения пожаров. Способен брать на борт 42 т огнегасящей жидкости. Первый полёт 28 января 1993 года. Интересен факт, что в 1989 году в Красноярске баки устанавливали на 76508 л.

Ил-76МД «Скальпель» - Версия Ил-76МД, переоборудованная в самолёт-госпиталь. На борту находятся три медицинских модуля, выполняющие функции предоперационной, операционной и палаты интенсивной терапии. Первый полёт 23 июля 1983 года. По сообщениям СМИ в июле 2008 года, военно-медицинский самолёт «Скальпель» находится в эксплуатации.

Ил-76МД-90А (изделие 476) - Модификация самолёта Ил-76МД. На самолёте установлены более мощные и экономичные двигатели ПС-90А-76, которые удовлетворяют требованиям ИКАО по уровню шума и эмиссии вредных веществ.

Ил-76МД-М - Модифицированный дальний модернизированный. Модернизированная версия Ил-76МД. Совершил первый полёт 28 февраля 2016 года.

Ил-76МДК «Космос» - Самолёт Ил-76МД, переоборудованный для тренировок космонавтов в условиях искусственной невесомости. У самолёта усилено крыло и фюзеляж, установлены специальные аккумуляторы в топливной и гидравлической системах для обеспечения бесперебойной работы этих систем в условиях невесомости. Стены и потолок грузовой кабины отделаны мягким материалом, на полу закреплены спортивные маты. Первый полёт 6 августа 1988 года. Создано три таких самолёта, все они базируются на подмосковном аэродроме «Чкаловский».

Ил-78МК - Модернизированный конвертируемый. Самолёт-заправщик разработан на базе самолёта Ил-78М и предназначен для заправки топливом в полёте до трёх самолётов различного назначения. После переоборудования в условиях эксплуатации Ил-78МК может быть использован как военно-транспортный самолёт для перевозки и парашютного десантирования грузов и личного состава.

Ил-78МК-90 - Модификация самолёта Ил-78МК. На самолёте установлены более мощные и экономичные двигатели ПС-90А-76, которые удовлетворяют требованиям ИКАО по уровню шума и эмиссии вредных веществ.

Ил-76П - Самолёт для тушения пожаров. Способен брать на борт 32 т огнегасящей жидкости. Первый полёт 22 сентября 1989 года.

Ил-76ПС - Поисково-спасательный. Первый полёт 18 декабря 1984 года.

Ил-76ПП - Постановщик помех. Модифицированный вариант самолёта Ил-76МД. Создан в единственном экземпляре. Первый полёт 29 апреля 1987 года.

Ил-76СК - Стратегический воздушный командный пункт (ВКП) для руководства ядерными силами страны в случае, если наземные пункты управления будут выведены из строя (заводское обозначение Ил-76ВКП). Оснащён комплексом связного оборудования (включая спутниковую связь). Построено 2 самолёта, оба базируются на аэродроме Чкаловский.

Ил-76Т - Транспортный. Гражданская модификация Ил-76М. На самолёте демонтирована кормовая пушечная установка, автомат выброса дипольных отражателей, десантное оборудование и электронные устройства военного назначения. Первый полёт 4 ноября 1978 года.

Ил-76ТД - Транспортный дальний. Гражданская модификация Ил-76МД. Демонтировано оборудование военного назначения. Грузоподъёмность машины составила 50 т. Максимальная взлётная масса 190 т. Дальность полёта с максимальной загрузкой 3600 км. Первый полёт 5 мая 1982 года. СССР-76464 (2803)

Ил-76ТД «Антарктида» - Модифицированный вариант самолёта Ил-76ТД. Первый полёт 17 ноября 1985 года. На серийную машину ставили дополнительное навигационное оборудование и раскраска для полётов в Арктике и Антарктике. В Аэрофлоте 76474. В Красноярске переделали 2 самолёта 76459 и 76465.

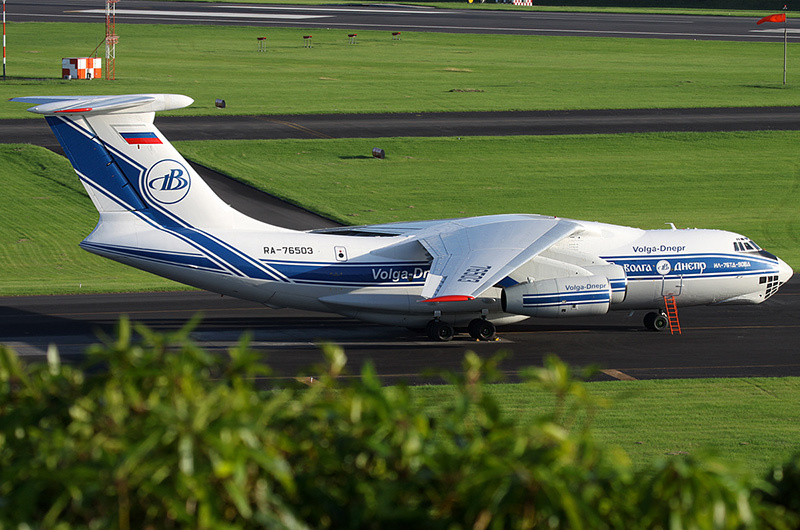

Ил-76ТД-90ВД - Модификация самолёта Ил-76ТД. Использует более экономичные двигатели ПС-90А-76 (Ил-76ТД-90ВД). Модифицирован под руководством авиакомпании Волга-Днепр (Ил-76ТД-90ВД). Самолёт этой модификации отвечает требованиям ИКАО по шумам на местности согласно главе 4, тогда как все остальные модификации с использованием двигателей Д-30-КП (Д-30-КП-2) отвечают лишь 2 главе.

Ил-76ТД-90SW - Модификация самолёта Ил-76ТД с двигателями ПС-90А-76, аналогичная Ил-76ТД-90ВД). Модифицирован по заказу азербайджанской авиакомпании Silk Way Airlines (Ил-76ТД-90SW).

Ил-76ТФ - Гражданская модификация Ил-76МФ с более экономичными двигателями ПС-90А-76. На нём планируется уменьшение экипажа до 3-4 человек.

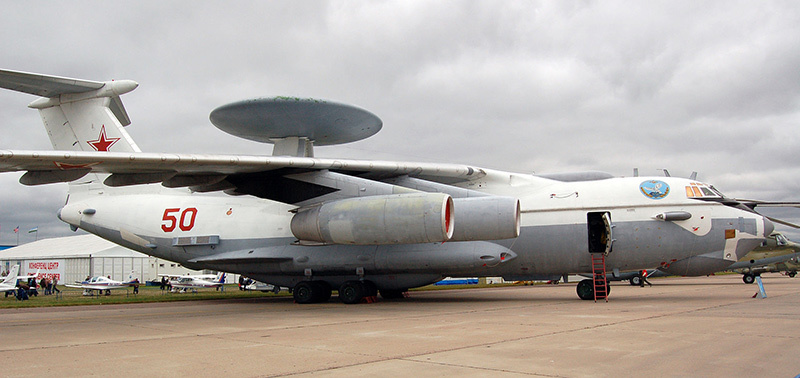

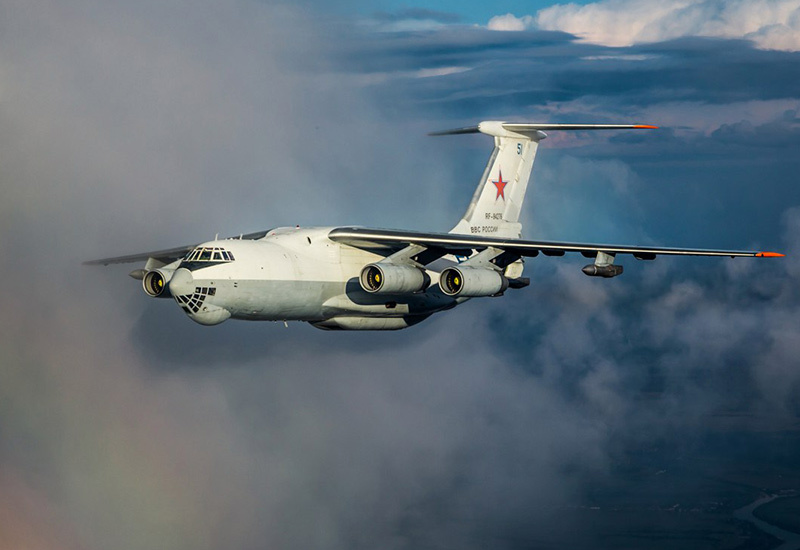

А-50 (На базе Ил-76МД сверху на фото)- Самолёт дальнего радиолокационного обнаружения и управления. Первый полёт в 1978 году.

А-60 - Летающая лаборатория, самолёт-носитель лазерного оружия. Построено 2 (по другим данным 3) экземпляра ОКБ Бериева и заводом им. Г. Димитрова в Таганроге на базе Ил-76МД. Первый полёт — 19 августа 1981 года (первый самолёт) и 29 августа 1991 года (второй самолёт). Первый самолёт по окончании испытаний находился на аэродроме Чкаловский, сгорел в 1989 году. Второй самолёт базируется на аэродроме города Пушкин (Санкт-Петербург). Есть информация о третьем Ил-76 (А-60) в Таганроге, который поддерживается в работоспособном состоянии.

А-100 «Премьер» - Самолёт ДРЛО на базе Ил-76МД-90А.

Ил-976 - Самолётный командный измерительный пункт (СКИП) телеметрии ракет. Самолёт конструктивно представлял собой гибрид Ил-76МД и А-50. В составе экипажа 15 операторов СКИП. Первый полёт самолёта в 1986 году. Всего было изготовлено 5 машин, сведённых в отряд, с базированием на аэродроме Раменское. В настоящее время три самолёта списаны, один переделан в летающую лабораторию для испытания двигателей и продан в Китай, второй также переделан в ЛЛ — на нём, в частности, испытывался российско-французский двигатель SaM-146 для самолёта Sukhoi Superjet 100 (выполнено 28 полётов).

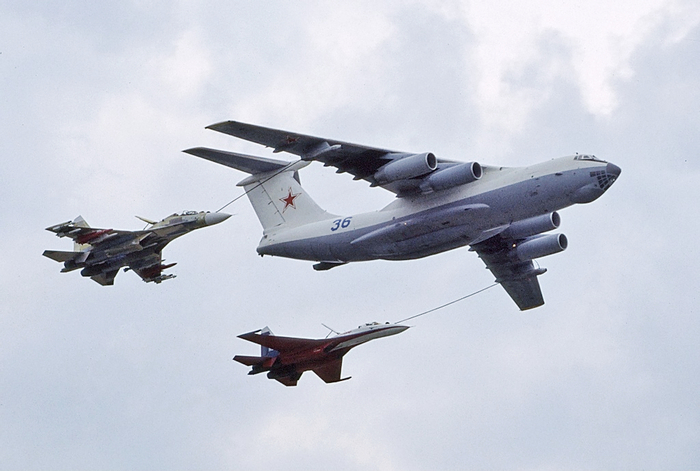

Ил-78 (сверху на фото) - Самолёт-заправщик на базе Ил-76МД. Первый полёт 26 июня 1983 года.

Ил-78М - Ил-78 Модифицированный. Первый полёт 7 марта 1987 года.

Ил-78М-2 - Проект модернизации Ил-78М аналогично Ил-76МД-М.

Ил-78М-90А - Самолёт-заправщик разработанный на базе Ил-76МД-90А.

Ил-78МК - Проект (МК — модернизированный, конвертируемый), модификация Ил-78М конвертируемая в транспортную конфигурацию. Разработана и подготовлена к серийному производству в начале 1990-х годов, однако заказов на самолёт не последовало.

Ил-78МК-90 - Проект самолёта-заправщика на базе Ил-78МК с двигателями ПС-90А-76

Ил-78МКИ - (МКИ — модернизированный, коммерческий, индийский), модификация Ил-78М, поставляющаяся по государственному контракту индийским ВВС.

Ил-78МП - Обозначение для четырёх самолётов поставленных государственной компанией Укрспецэкспорт по контракту в Пакистан. Серийные машины ремонтировались, дооборудовались и красились на Николаевском авиационно-ремонтом предприятии (ГП НАРП). Контракт подписан в конце 2006 года, поставка осуществлялась в период с декабря 2009 года по май 2012 года.

KJ-2000 - Китайский самолёт ДРЛО на базе Ил-76ТД.

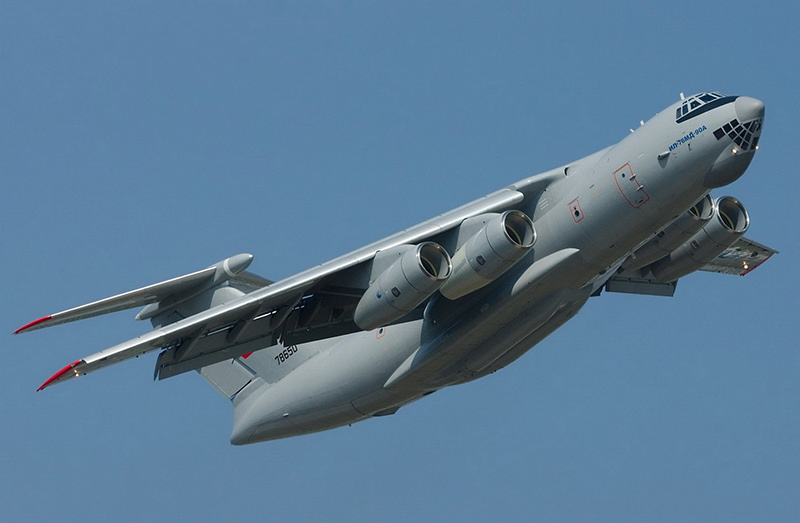

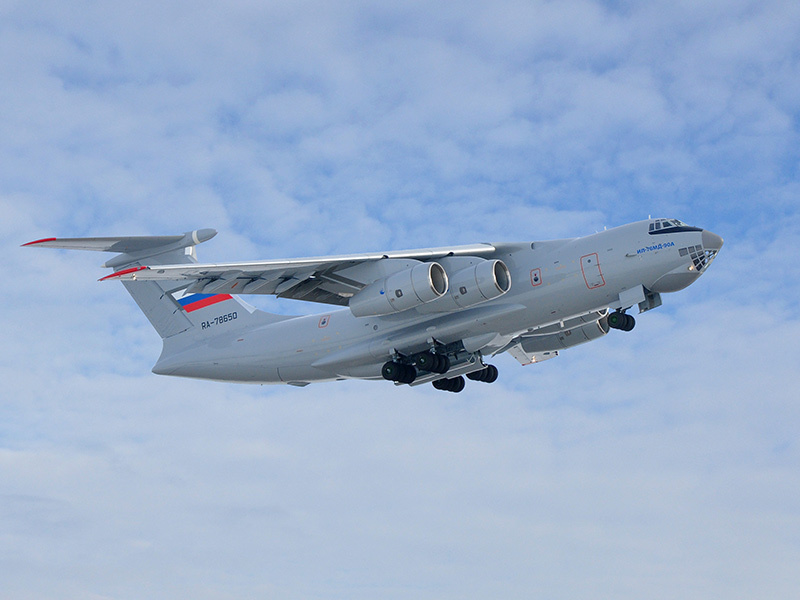

Ил-76МД-90А (Изделие-476 сверху на фото) — глубокая модернизация самолёта Ил-76. Строится Ульяновским авиационным заводом «Авиастар-СП», входящим в состав ОАК.

Этот самолёт иногда называют Ил-476, но официально в КБ Ильюшина и непосредственно на самолётах написано Ил-76МД-90А.

Первый экземпляр построен в декабре 2011 года, его первый полёт состоялся 22 сентября 2012 года. Заводские испытания прошли в 19 полётов, с 18 марта по май 2013 года. С июля 2013 года проходит первый этап ГСИ (3 полёта).

Самолёт Ил-76МД-90А имеет новую конструкцию крыла, новые пермские двигатели ПС-90А-76 тягой 14,5 т каждый, усиленное шасси, изменённые радиоэлектронный и навигационный комплексы с ПрНПК «Купол-III-76М(А)».

5 октября 2012 года в присутствии В. В. Путина между «Авиастаром» и Министерством обороны РФ подписан контракт на 39 единиц до 2020 года с поставкой двух первых бортов в 2014 году. Стоимость единицы около 3,5 млрд руб. Первый этап ГСИ начат 10 июля 2013 года.

Первый полёт серийного самолёта прошёл 3 октября 2014 года. По состоянию на 28 января 2016 года собраны 6 серийных самолётов.

Тактико-технические характеристики Ил-76МД-90А.

- Количество десантников на борту: 126

Экипаж Ил-76

- 5 человек

Габариты Ил-76

- Длина самолёта: 46,6м

- Размах крыльев: 50,5 м

- Высота самолёта: 14,7 м

- Площадь крыла: 300 м²

Размер грузовой кабины Ил-76

- Длина грузовой кабины: 24,54 м

- Ширина: 3,45 м

- Высота: 3,4 м

- Объём: 321 м³

- Ресурс самолёта: 30 лет/10000 посадок/30000 часов

Грузоподъёмность Ил-76

- до 60 т

Вес Ил-76

- Максимальная взлётная масса: 210 т (фактически по реестру 195т)

- Масса пустого: 88,5 т

- Объём топлива: 109 000 л

Скорость Ил-76

- Крейсерская скорость: 780—850 км/ч

- Минимальная скорость: 220 км/ч

Дальность полёта Ил-76

- с нагрузкой 60 т: 4000 км

- с нагрузкой 48 т: 5500 км

- с нагрузкой 40 т: 6500 км

Вооружение Ил-76.

Для защиты самолёта установлена система оборонительного вооружения 9-А-503, состоящая из кормовой установки с двумя пушками ГШ-23. Управление огнём — с рабочего места стрелка (СВС), прицеливание — как с помощью оптической прицельной станции, так и радиолокационного прицела «Криптон». Для постановки пассивных помех на самолёте устанавливаются 4 автомата АПП-50Р с общим количеством патронов ДО и ЛТЦ — 384 шт., или пять комплектов автоматов сброса отражателей системы АСО-2И-Е7р на 320 патронов.

На самолёт возможна подвеска различных свободнопадающих бомб или радиомаяков на 4 балочных держателя УБД-3ДА. Бомбометание может выполняться как в автоматическом режиме от системы «Купол», так и от НКБП-7.

Применение.

Ил-76 различных модификаций является основным самолётом военно-транспортной авиации России, Украины, Казахстана. Состоит также на вооружении ВВС стран СНГ, Алжира, Индии, Иордании, Ирана, Ирака, Китая, Ливии, Северной Кореи и Сирии.

Самолёты Ил-76 принимали активное участие в войне в Афганистане и показали там свою высокую эффективность. За время боевых действий было потеряно две машины.

Многочисленные коммерческие компании по всему миру используют гражданские модификации Ил-76 для транспортных перевозок.

Потери самолётов.

По неофициальным данным, на 5 мая 2015 года в результате катастроф и серьёзных аварий было потеряно 73 самолёта типа Ил-76, из них 24 машины — в результате боевых действий.
