Вибростенд СВ-2М (продолжение)
(часть 2, обслуживание, ремонт)
Во время работы данного вибростенда стала "плавать" частота вибраций, и заклинило винт регулировки амплитуды. Так как год выпуска его 1990-й, он проработал чуть ли не 40 лет, то это неудивительно.

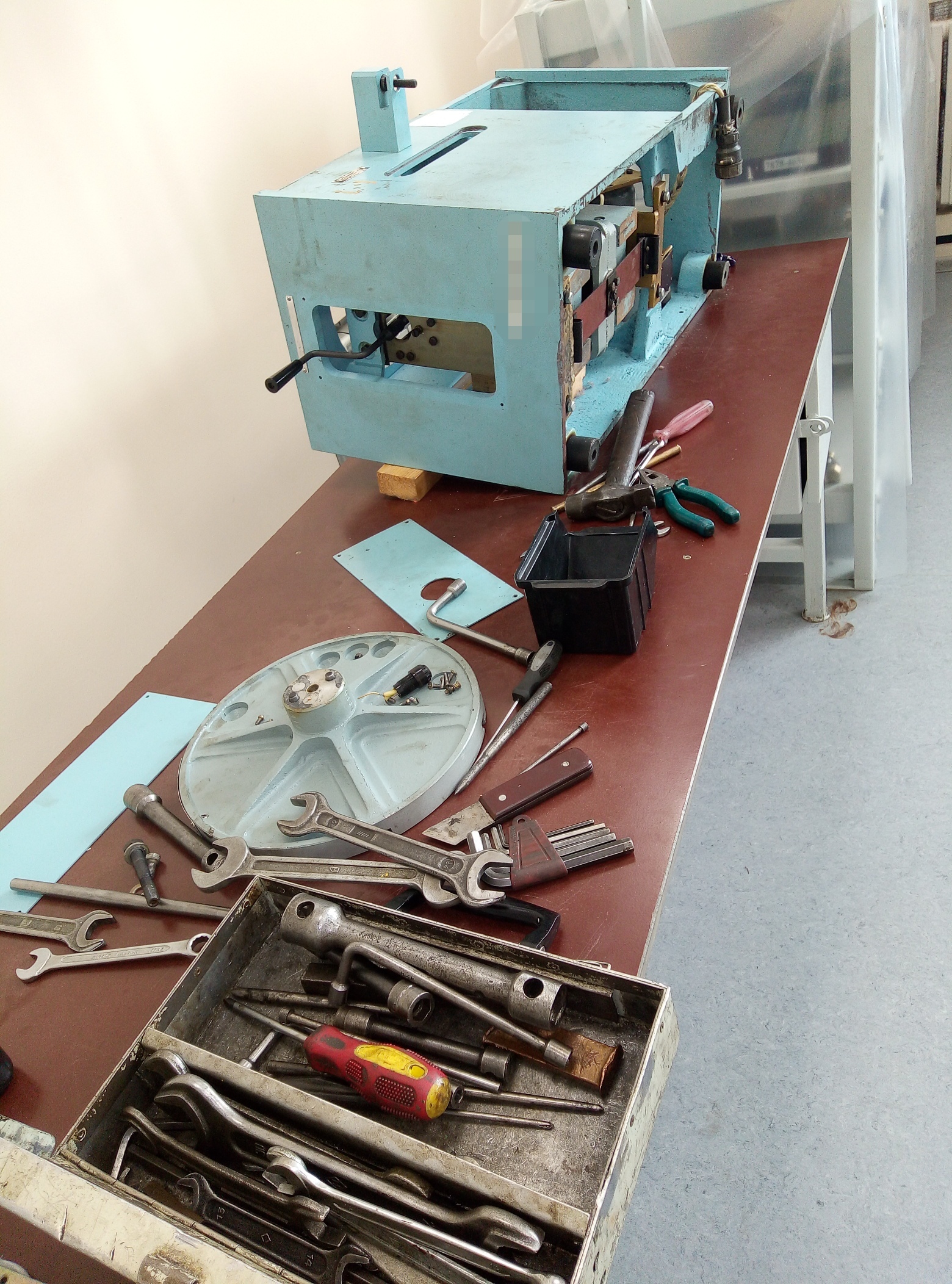

Разборка стенда. Сбоку видна ручка регулировки амплитуды (регулировка механическая)
Блок управления стенда, в нашем случае проблем с ним не было.
Разборка выявила, что с одной стороны стенда треснули сразу два уголка крепления металлических плоских пружин. Пришлось изготовить новые.
Новый уголок ( синего цвета), взамен лопнувшего.
Тут надо отметить важность исправности подвижной системы вибростенда. Она должна иметь низкую продольную жесткость и высокую поперечную. Обычно для подвески используют металлические плоские пружины или диафрагмы из текстолита или стеклотестолита. Бывают подвески эл. магнитные, пневматические. Устранить клин винта регулировки амлитуды удалось с помощью WD-40.

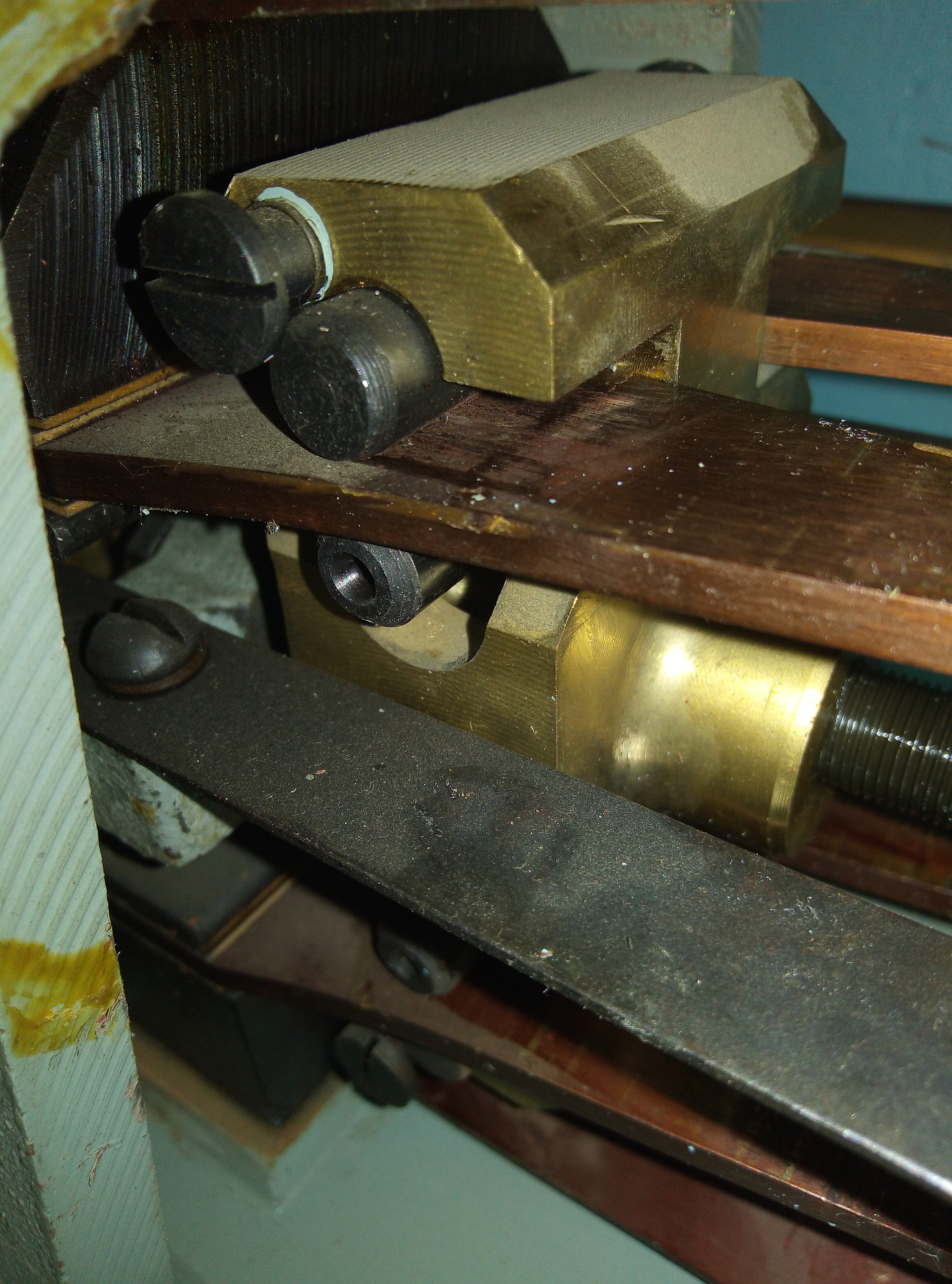

Подвижная система стенда, справа видна резьба регулировочного винта амплитуды.

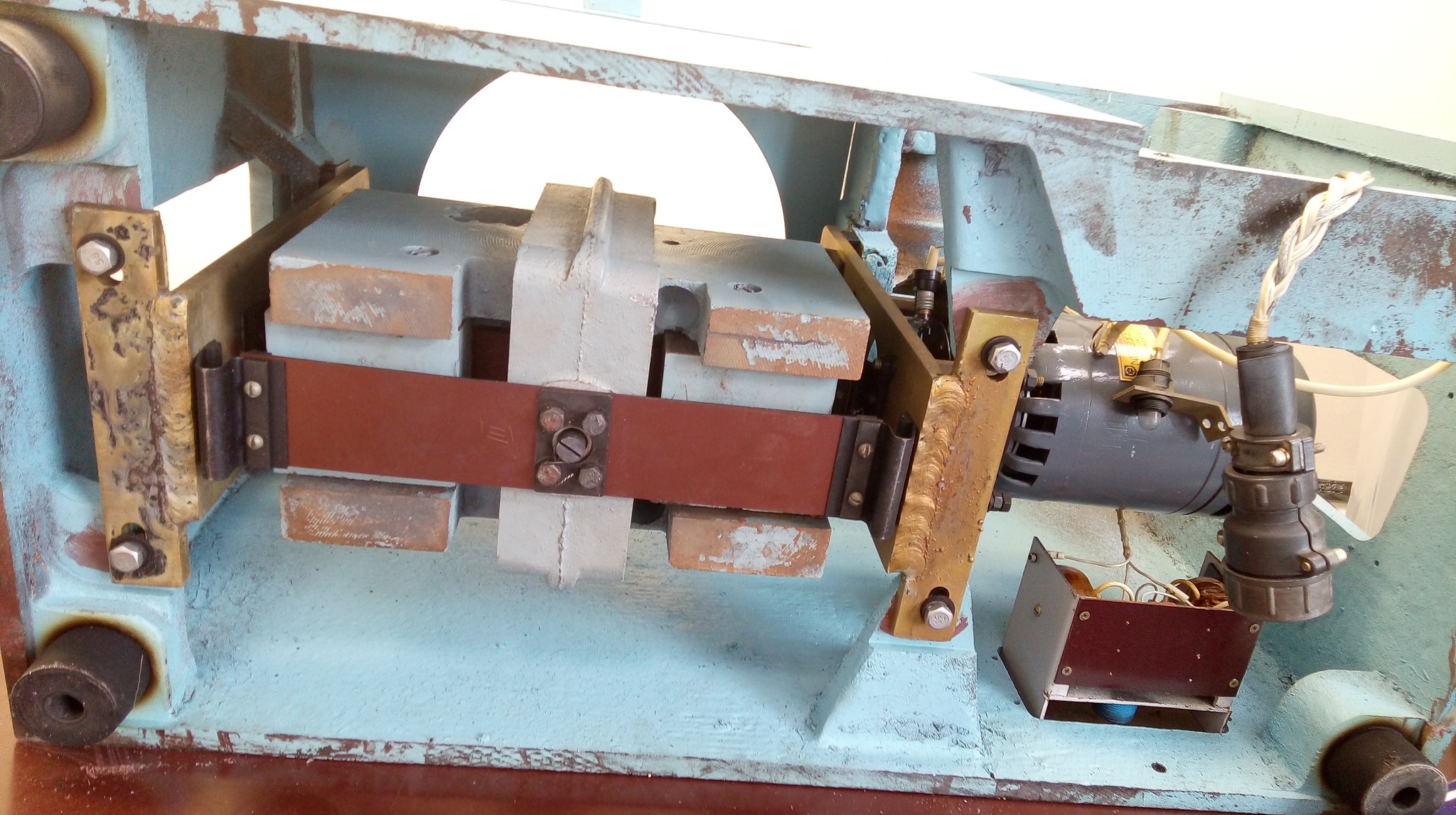

Вид снизу. Хорошо видна массивная подвижная система к которой и крепится рабочий стол стенда, нижняя плоская пружина подвески, эл. двигатель привода.
После ремонта, стенд нужно поверить (аттестовать) на работоспособность и соответствие характеристикам. Для этого используют специальное аппаратуру и вибродатчики, которые снимают при работе все необходимые данные с рабочего стола в разных режимах.
Поверка стенда. Виден приклееный к рабочему столу стенда виброизмерительный датчик.
По итогам поверки стенд подтвердил работоспособность и был допущен к работе для испытаний изделий на вибрацию.
