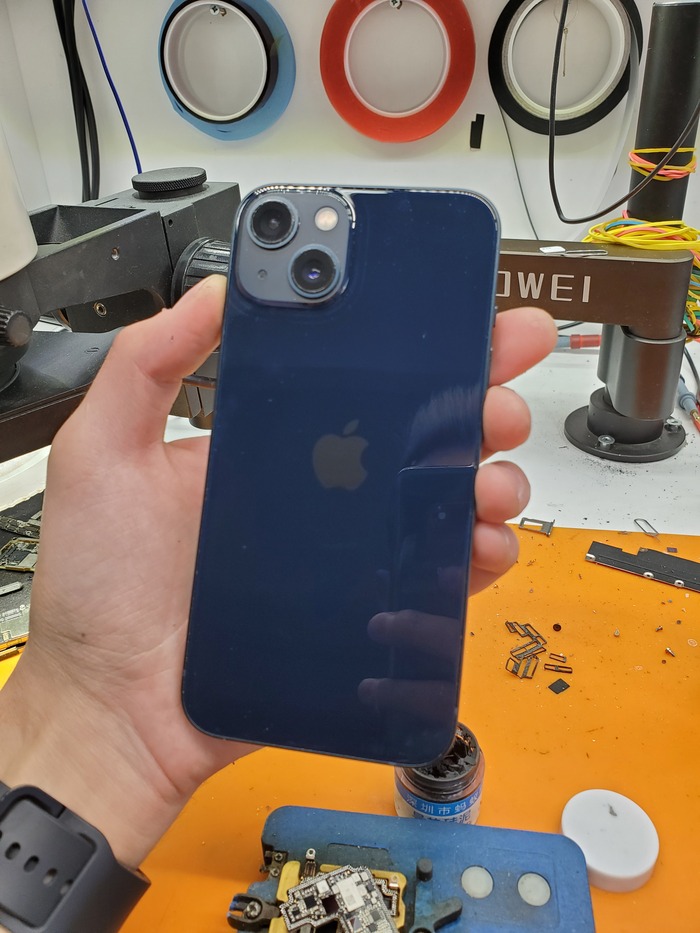

Упал с диванчика. Совсем чуть. Iphone 13⁠⁠

Сегодня на обзоре устаревший iphone 13, который слегка затормозил об диван с отпружиниванием в стену как на батуте)

И у телефона внезапно потухла сеть.

Долго искать проблему не пришлось, она сама нашлась после распайки плат

Собсно вот:

Ерунда

Делов на час.

Так как тут мало повреждённых контактов, то буду восстанавливать контакты без перемычек.

Расчищаю полигоны

Одному контакту конечно совсем стало плохо, его хвост, уходящий во второй слой платы чуть вырвало, поэтому пришлось глянуть в схему слоёв и немного поскоблить

Припаяв к этой дорожке небольшую перемычку

Которую потом закрепил на УФ маску для устойчивости.

Как можете заметить на фотокарточке выше, на расчищенные полигоны я добавил немного припоя, чтобы выравнить высоту относительно целых контактов.

Вот теперь хорошо

Для сравнения масштабов и толщины самой перемычки пришлось употребить комара, вот его ебa питальник:

Далее проще простого - ошариваю нижнюю доску и готовлю платы к спайке

А потом наряжаю во всякие подушки и термоинтерфейсы

И вся такая нарядная запихивается обратно в корпус

Но при проверке не взлетела основная камера

Ну тоже сломалась от удара, с кем не бывает)

Поэтому для удешевления ремонта использую сборку из двух не рабочих в одну

На одной моей не работал ширик, а на клиентской основной модуль.

Проще перекинуть широкоуголку, чем возиться с основной камерой

Готово:

Далее всё вычищается, делается влагозащитная проклейка, которая защитит от дождя, снега и кратковременного попадания телефона в дистилированную воду, а также приводится в презентабельный вид для фотосессии

Следом окончательные проверки затрагиваемых функций

Дисплей был уже менянный не мной если что.

Камера естественно с уведомлением и заморачиваться с китайскими прослойками, которые стабильно на новых ios не работают, не стал, а вот дисплеи я привязываю всегда и они становятся родными для телефона Никаких ошибок и уведомлений. Смены ios вообще не страшны.

Довольно простой ремонт по времени вышел на 3 часа с конечной стоимостью всего в 15 тысяч.

Ожидание в очереди 2 недели.
