Трехствольный автомат Коробова 3Б и ТКБ-059⁠⁠

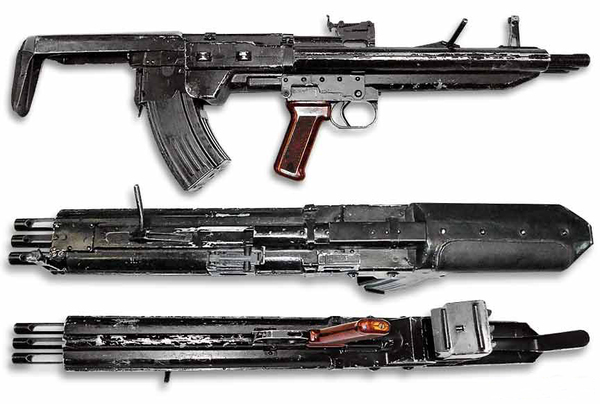

Трехствольный автомат Коробова 3Б

В 1960-х гг. на оружейных предприятиях Советского Союза проводились интенсивные исследовательские работы по изысканию новых принципов и схем автоматического стрелкового оружия, которые позволили бы резко повысить его огневую мощь.

Одним из первых найти решение поставленной задачи сумел Г. А. Коробов, создав трёхствольный автомата залпового огня под 7,62-мм патрон обр. 1943 г., получивший название «7,62-мм трёхствольный прибор для залповой стрельбы, модель ЗБ». Этот образец был разработан конструктором на базе его же одноствольного автомата ТКБ-022 ПМ5 под патрон 7,62 мм обр. 1943 г.

Автомат ЗБ позволил получить существенное улучшение кучности боя при стрельбе из неустойчивого положения, особенно из положения «стоя с руки».

«7,62-мм трёхствольный прибор для залповой стрельбы, модель ЗБ» — это лафетное оружие с автоматикой откатного типа, с допустимым силовым воздействием на плечо стрелка. Автомат снабжён клиновым затвором. Выбрасыватель обеспечивает экстракцию, выбрасывание гильзы, досылание очередного патрона в патронник. Вывод стреляных гильз и отработанных газов осуществляется вперёд к дульному срезу стволов.

Разбитие капсюля осуществляется длинным ходом ударника, взводимого при работе подвижной системы.

Автомат имеет открытый прицел, рукоятку управления, расположенную впереди магазина (схема булл-пап) и плечевой упор.

Одна из главных особенностей конструкции автомата — система перезаряжания, обеспечивающая габаритную длину ствольного блока, практически равную длине ствола и патрона.

Огневые испытания «модели 3Б» показали значительное увеличение кучности стрельбы, особенно при ведении огня из неустойчивых положений.

Вскоре на базе автоматов ЗБ Г. А. Коробов создал новую модель 7,62-мм трехствольного автомата, получившего обозначение «7,62-мм трехствольный залповый автомат ТКБ-059». Главное отличие его от «модели ЗБ» заключалось в удешевлении путем отработки технологии и улучшении массо-габаритных тактико-технических показателей за счет применения новых прогрессивных материалов. При этом автомат претерпел определенные внешние изменения.

Калибр, мм  7,62

Патрон  7,62х39

Длина, мм  750

Длина ствола, мм  430

Вес без магазина, кг  4,83

Емкость магазина, патронов  60

Темп стрельбы, выстр./мин  1400-1800

Прицельная дальность, м  300

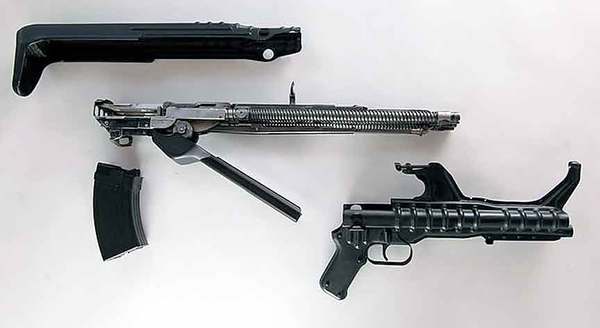

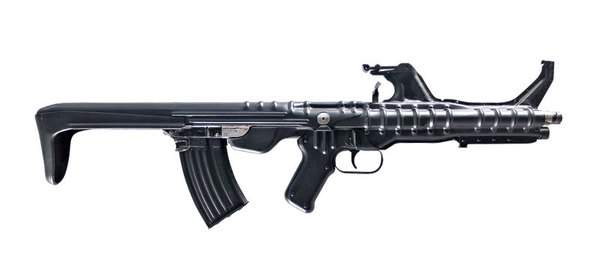

Трехствольный автомат Коробова ТКБ-059

На базе трехствольного автомата 3Б Г. А. Коробов создал новую модель — «7,62-мм трёхствольный залповый автомат ТКБ-059». Главное отличие его от «модели 3Б» заключалось в удешевлении путём отработки технологии и повышении массово-габаритных тактико-технических показателей за счёт применения новых прогрессивных материалов.

Блок стволов этого автомата вместе с автоматикой расположен в лафете и оказывает допустимое силовое воздействие на плечо стрелка. Образец имеет рукоятку управления и плечевой упор. Габаритная длина ствольного блока практически равна суммарной длине ствола и патрона.

Так же, как и в случае с автоматом ЗБ огневые испытания ТКБ-059 показали существенное увеличение кучности стрельбы.

Автомат ТКБ-059 представляет собой лафетное оружие с автоматикой откатного типа, с допустимым силовым воздействием на плечо стрелка.

Все три ствола в этом оружии собраны в одном лафете и имеют единую подвижную систему автоматики, что позволило реализовать залповый огонь, при котором темп стрельбы достиг 1400-1800 выстрелов в минуту.

Ударно-спусковой механизм позволяет вести огонь из оружия залпами по 3 выстрела или очередями.

Автомат снабжен клиновым затвором. Разбитие капсюля осуществляется длинным ходом ударника, взводимого при работе подвижной системы. Выбрасыватель обеспечивает экстракцию, выбрасывание гильзы, досылание очередного патрона в патронник.

Питание оружия боеприпасами производится из отъемного коробчатого магазина емкостью на 45 патронов. Вывод стреляных гильз и отработанных газов осуществляется вперед к дульному срезу стволов. Автомат имеет открытый прицел, рукоятку управления, расположенную впереди магазина и плечевой упор.

Одна из главных особенностей конструкции автомата ТКБ-059 — система перезаряжания, обеспечивающая габаритную длину ствольного блока, практически равную длине ствола и патрона.

Огневые испытания трехствольного автомата Коробова показали значительное увеличение кучности стрельбы, особенно при ведении огня из неустойчивых положений. Однако из-за специфичности конструкции, сложности снаряжения магазинов, обслуживания и массо-габаритных показателей автомат не удовлетворял требованиям мобильных военных действий и столь необычное оружие осталось только в опытных образцах.

Калибр, мм  7,62

Патрон  7,62х39

Длина, мм  690

Длина ствола, мм  430

Вес без магазина, кг  3,86

Емкость магазина, патронов  45

Темп стрельбы, выстр./мин  1400-1800

Прицельная дальность, м  300
