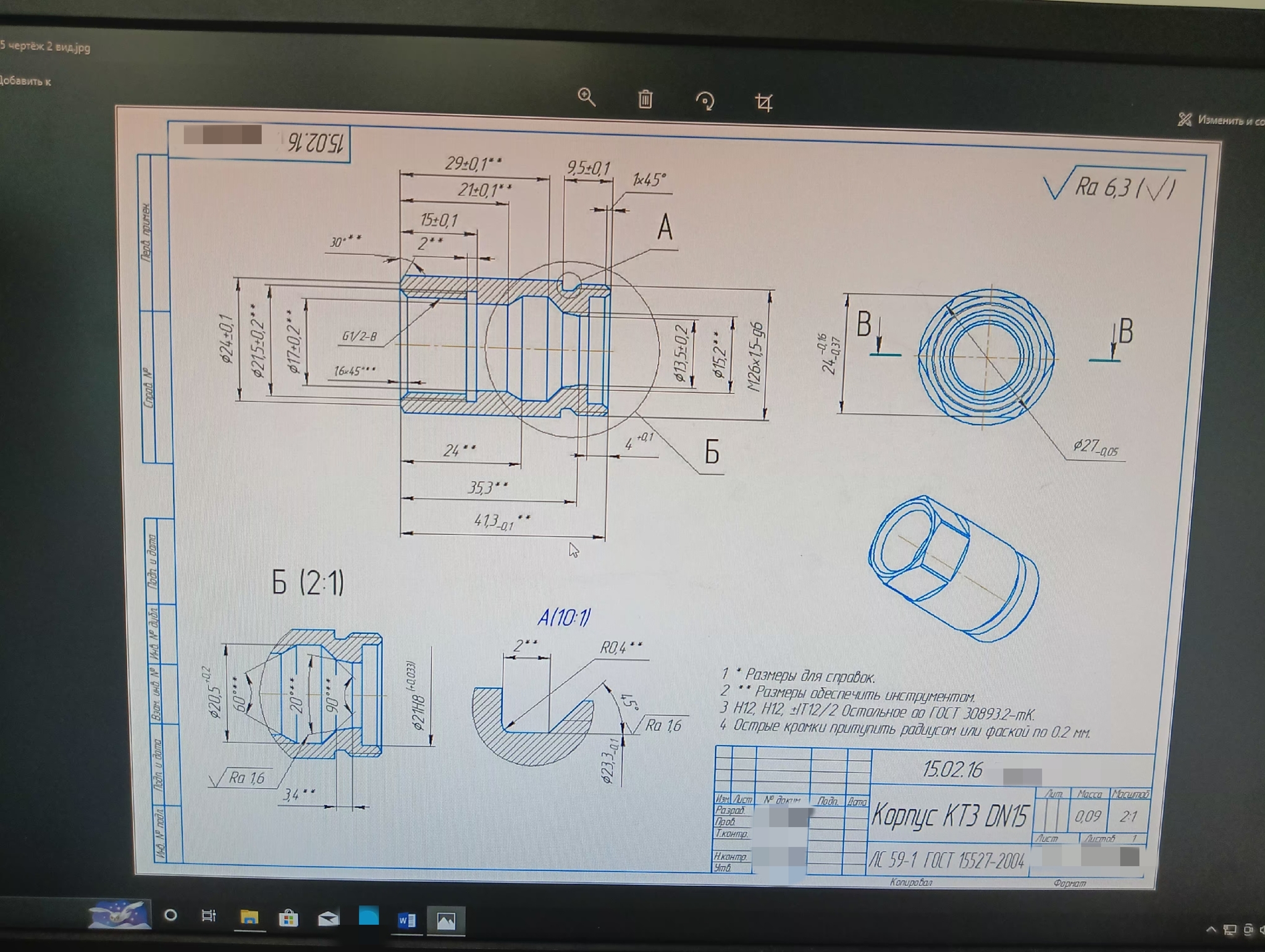

Буду благодарен если укажите ошибки на чертеже. Я посмотрел вроде ничего в глаза не бросается, но проблема в том что когда ты делаешь чертеж с самого начала, а потом проверяешь.... То ты просто сам ошибки заметить не можешь, так что лучше всего что бы взглянули со стороны.
Детали на руках нету из токарей только цех с ЧПУ (6 станков токарных и 2 фрезерных) при колледже, но вряд ли они будкт делать деталь по чертежу студента, да и мне нужно что бы просто чертеж проверили для дипломного. Самое сложное для меня это КЭ (карта эскиза), МК (маршрутная карта), ОК (операционная карта, УП (управляющая программа) и ОКК.
В п. 3 ТТ орфографическая ошибка. Не вижу размеров для справок. Фаска 0,2 или всё-таки 0,2*45°?
