Шапка для банана⁠⁠

Известный производитель банановых одноплатников представил еще одно интересное решение для организации простенького сетевого хранилища - плату расширения 4x SATA HAT.

Заявленные характеристики:
Чипсет PCIe-SATA – Marvell 88SE9215 четырехпортовый SATA-контроллер (6 Гбит/сек)

USB – два 4-контактных разъема USB 2.0

40-контактный разъем для NanoPi M4

Кнопка включения, перемычка кнопки включения

Светодиод питания, четыре индикатора SATA

Теплоотвод – радиатор охлаждения чипсета; 2-контактный разъем для вентилятора, ШИМ модуляция для выхода 12 В

Питание:

Вход 12В DC через цилиндрический разъем или 4-контактный разъем;
2A требуется для одного 3,5-дюймового жесткого диска или четырех 2.5-дюймовых жестких дисков;
5А нужно для четырех 3,5-дюймовых жестких дисков

4-контактный разъем питания MOLEX с выходом 12 В и 5 В для питания накопителей

Размеры – 65 x 56 мм

Вес – 33.48 грамм

Данная плата предназначена для работы совместно с одноплатником NanoPi M4.

Который имеет такие характеристики:
SoC – 6-ядерный процессор Rockchip RK3399 big.LITTLE,  2 Arm ядра Cortex-A72 до 2.0 ГГц, 4 ядра Cortex-A53 до 1.5 ГГц, графический процессор Mali-T864 с поддержкой OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 и AFBC, а также VPU с декодированием 4K VP9 и 4K 10-бит H265/H264

Оперативная память – двухканальная 4 ГБ LPDDR3-1866 или двухканальная 2 ГБ DDR3-1866

Хранение данных – разъем для модуля eMMC, слот для микро SD карты.

Видеовыход

HDMI 2.0a до 4K 60 Гц с поддержкой HDCP 1.4/2.2

4-полосный разъем MIPI-DSI

Аудио – 3.5 мм аудио разъем, HDMI цифровой аудиовыход, микрофонный разъем

Камера – один или два 4-полосных разъема MIPI-CSI (один мультиплексированный с MIPI-DSI), двойной ISP до 13 Мп

Сеть – Гигабитный Ethernet, двухдиапазонный WiFi 802.11 a/b/g/n/ac, Bluetooth 4.1 с двумя u.FL разъемами для антенн

USB – 4 порта USB 3.0, один порт USB 2.0 type-C с режимом OTG и входным питанием

Разъёмы:

40-контактный разъем GPIO с 3x 3 В/1.8 В I2C, до 1x 3 В UART, 1x 3 В SPI, 1x SPDIF_TX, до 8x 3 В GPIO, 1x 1.8 В 8-канальный I2S

24-контактный порт расширения с 2 интерфейсами USB 2.0, PCIe x2, 1x PWM

Отладка – 4-контактный разъем UART (3 В, 1.5 Мбит/сек)

Разное – кнопка включения и индикатор, пользовательский индикатор, 2-контактный разъем для RTC батареи

Питание – 5 В / 3 А через порт USB-C; RK808-D PMIC

Размеры – 85 x 56 мм (8-слойная печатная плата)

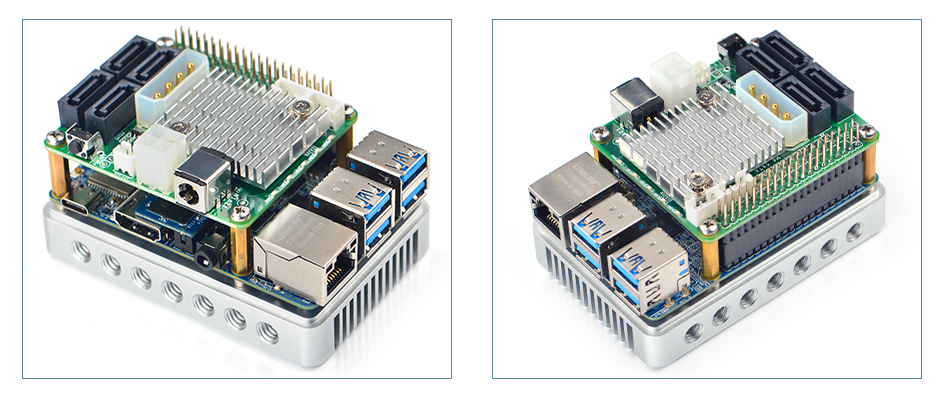

Итоговый бутерброд выглядит следующим образом:

Разработчик предоставляет образы 64-бит FriendlyCore 18.04, 64-бит FriendlyDesktop 18.04 и 32-бит Lubuntu 16.04 с Linux 4.4, Uboot-2014.10 для NanoPi M4, поддерживающие работу с 4x SATA HAT. На форуме OMV есть информация что Openmediavault на Armbian Stretch также поддерживается.

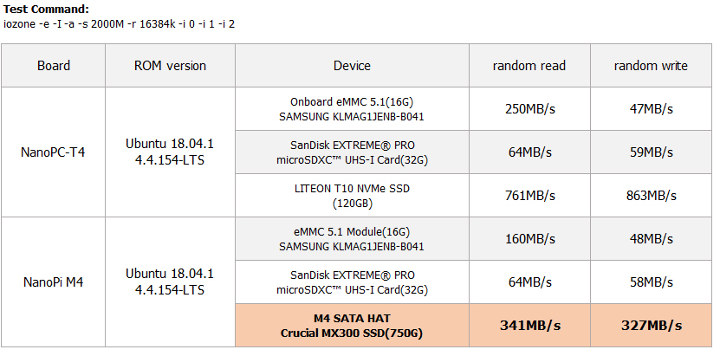

Тесты скорости производителя показывют достойный результат с одним SSD:

Производительности для домашнего файлохранилища должно вполне хватить. Однако если взглянуть пристальнее то не всё совсем идеально. Используемый чипсет Marvell 88SE9215 не поддерживает RAID и второе - в нем реализован одноканальный PCI Express 2.0. Вполне возможно что одноканальная шина приведет к падению производительности при четырех подключенных накопителях.
Интересной особенностью является возможность подачи питания на "материнскую" плату от блока питания платы расширения

Кроме того есть возможность использовать стандартный компьютерный блок питания:

Что также позволяет использовать различные варианты питания накопителей.
Энергопотребление такого файлового хранилища по результатам замеров пользователя на форуме OMV не более 25 Вт при трех подключенных HDD 2.5" под нагрузкой, а в режиме простоя не более 15 Вт.
Цены на сайте производителя
4x SATA HAT  $25
NanoPi M4 2 GB  $50
12V 2A  PSU  $10
