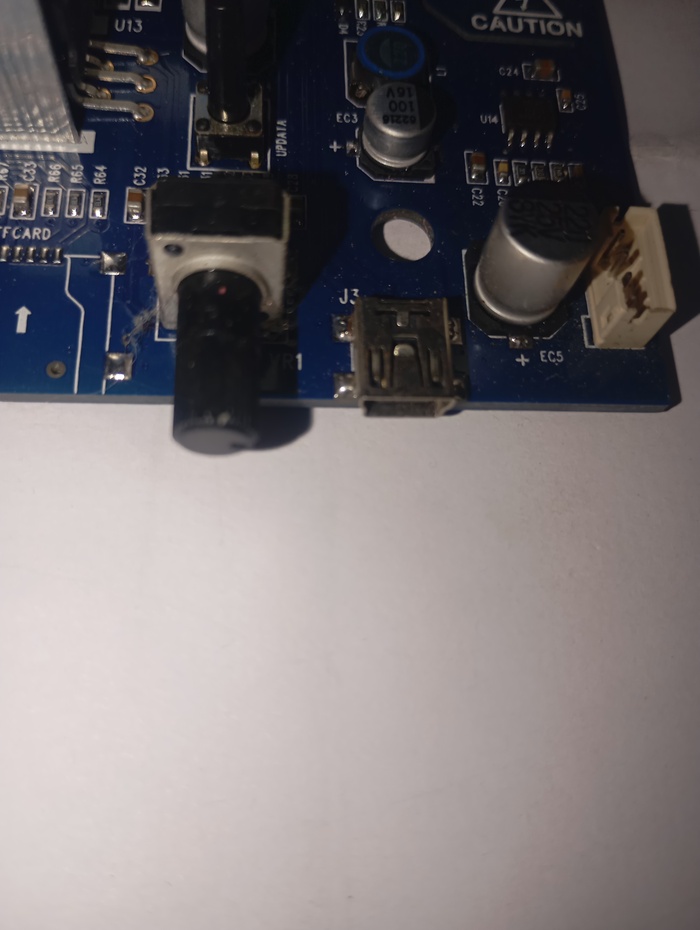

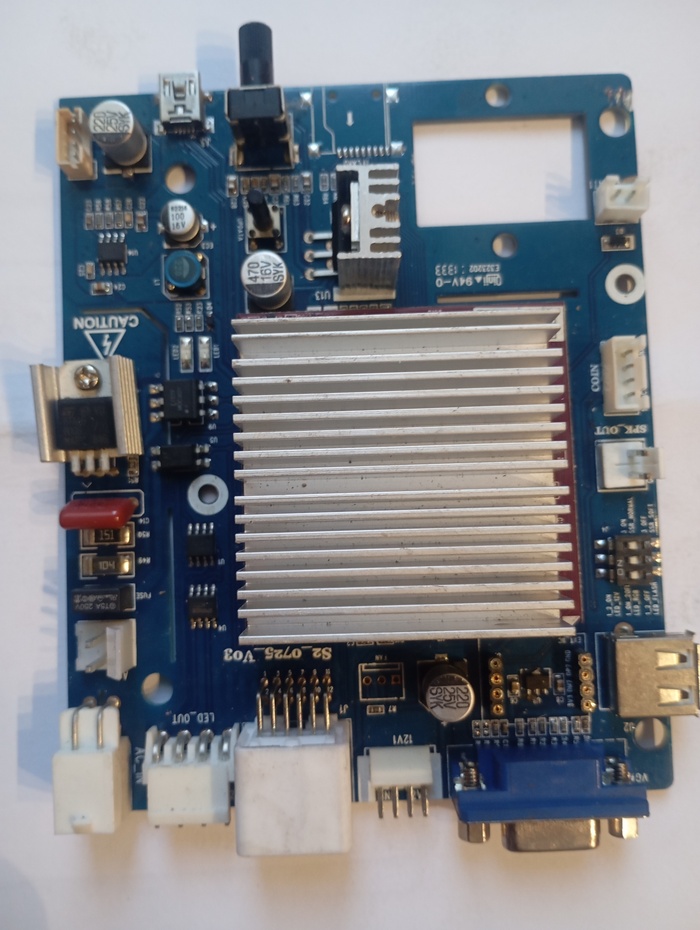

Случайно доставшийся девайс. Немного сломал голову.

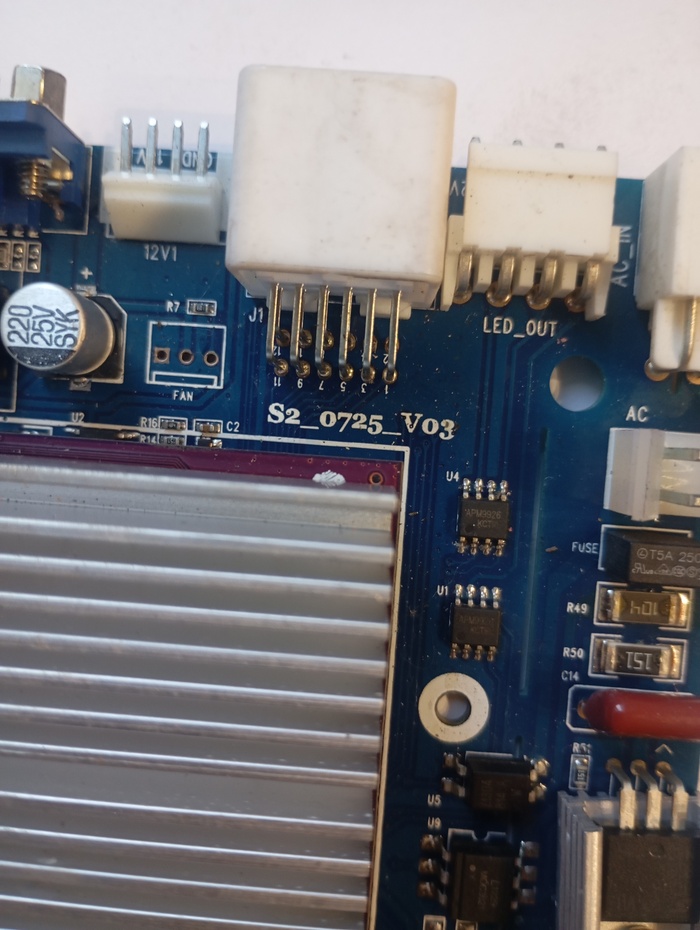

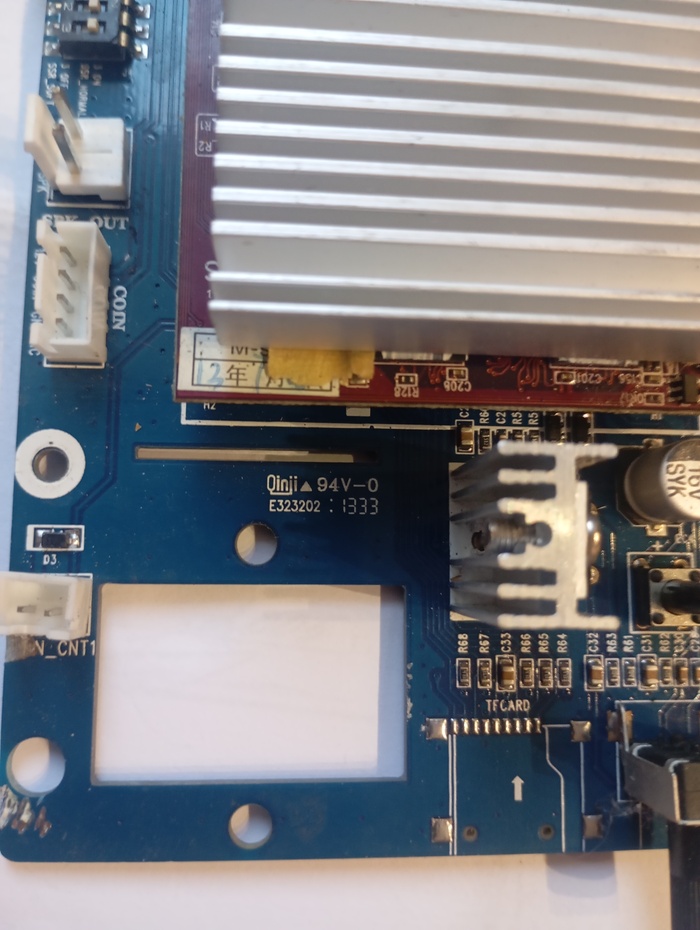

Все маркировки - это производитель и ревизия текстолита. Встречается на каждой пятой китайчатине.
Думал на контроллер майнера. Но там VGA не пришей рукав.

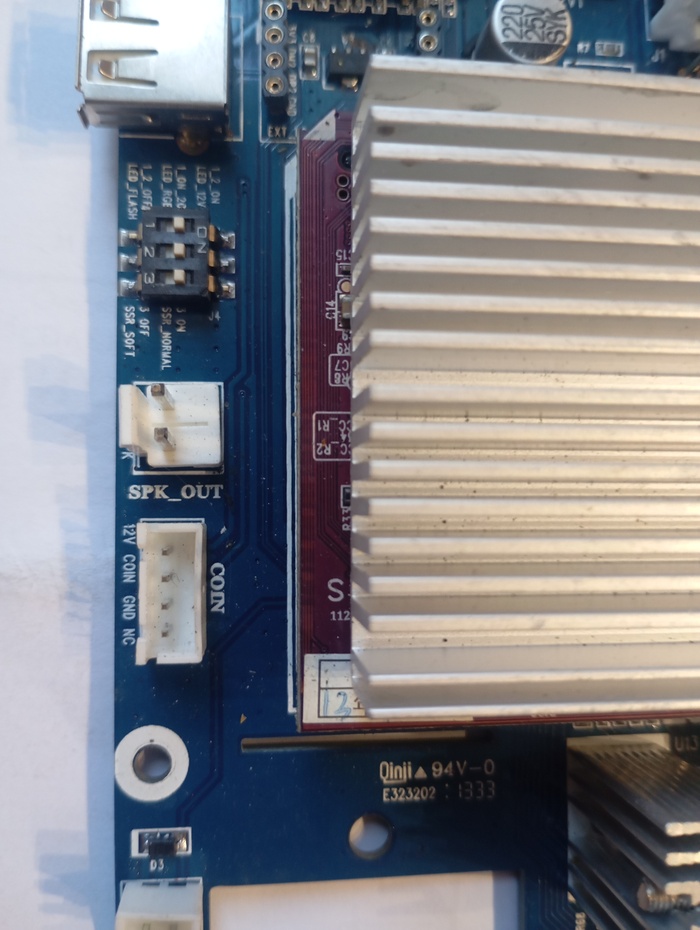

Наличие разъёмов coin и spk out намекают на игровой автомат? Древний, судя по micro usb.
Проц этажерка, похоже там и графика, и ОЗУ. Снизу ПЗУ.
Спасибо.
00:00 Микроэлектроника 2025 (часть 2)
00:35 SmartCore планирует стать номер один производителем одноплатников в России
14:48 Элеконд - российский производитель конденсаторов
17:52 Гаоди - контрактный производитель и разработчик
23:11 Эльбрус - кому-то на моём канале еще надо пояснять про что тут?
25:16 СофтЭксперт - ядерная электроника
29:59 КВ Системы - БП для серверов/ беспроводные зарядные станции от бпла до авто
35:52 МикроЭМ Технологии контрактное производство - аппаратные платформы, измерительное и видеооборудование, телекоммуникация
Всем привет
Запарился с одной задачей и, возможно, у кого-то был похожий опыт.
Суть: Нужно принимать данные по SPI в режиме Slave. Пробовал на Raspberry Pi 4 — но, как оказалось, его кристалл аппаратно не поддерживает SPI Slave, ну как, поддержка есть, но кривая и нестабильная (скорость должна быть 921600, не вытягивает она).
Нашёл альтернативу — процессор RK3576 (например, в Banana Pi BPI-M5). В даташите вроде как есть нормальная поддержка Slave, но есть нюансы:
Железо — платы на RK3576 стоят 15-20к, и просто так купить для теста не вариант.
Софт — драйверы и настройка SPI Slave, конечно, потребуют возни, но это уже второстепенно.
Вопрос: Может, у кого-то уже есть такая плата и возможность проверить SPI Slave? Или был опыт работы с этим процессором?
Буду рад любым советам, мануалам или даже "да, это реально, но нужно сделать то-то".
Друзья! А вы когда нибудь задумывались о том, как делают смартфоны и планшеты? Какие инструменты для этого используются и откуда берутся материнские платы разных размеров и форм-факторов, но с таким похожим расположением элементов? Недавно мне удалось приобрести девкит aka evaluation board популярного в прошлом среднебюджетного чипсета Qualcomm Snapdragon 410 за 4.000 рублей и заценить его, что называется, в деле. Чем он отличается от одноплатного компьютера, из чего он состоит и что умеет — читайте в сегодняшней краткой, но достаточно подробной статье!
Если вы крутой и продвинутый инженер, то ответ на вопрос что такое evaluation board наверняка знаете и сами. Однако сегодняшний материал будет написан в эдаком научпоп-стиле «для всех», поэтому строго в комментах не судите — старался всё расписать максимально доступно для рядового читателя!
Чипсет: сердце устройства, фактически процессор. Однако от процессоров общего назначения мобильные чипсеты отличаются тем, что в одном кристалле помимо ARM-ядер также находятся вспомогательные модули — контроллер памяти и eMMC/UFS, графический ускоритель, DSP-модуль для обработки изображения с камер, аудио-тракт, отвечающий за вывод звука через встроенный ЦАП или через протокол i2s на внешний кодек, а также модуль управления пинами общего назначения (GPIO) и общения с внешними устройствами с помощью шин SPI и I2C.
BT/Wi-Fi/GPS/FM радиотракт: обычно один комбо-чип, объединяющий в себе все указанные технологии беспроводной передачи данных. Модуль подключён к процессору напрямую, ранее — через SDIO, сейчас с помощью иных аппаратных шин. Вокруг чипа стоит обвязка — усилители сигнала и различные небольшие компоненты, необходимые для функционироавния тракта.
GSM радиотракт: также известный как модем. Именно от него зависит, какие стандарты связи и наборы частот будет поддерживать устройство. Основой модема служит бейсбенд — специальный DSP-процессор со своей собственной прошивкой, который занимается измерением уровня сигнала, выбором вышки и коммуникацией с ней, а также обработкой AT-команд, которые посылаются чипсетом при совершении звонков, обработке SMS и т. п. Также бейсбенд занимается декодированием звука. К бейсбенду в пару идет антенный усилитель и свитч, обычно в одном или нескольких чипах (в зависимости от набора поддерживаемых стандартов).
Контроллер питания: этот чип выполняет сразу несколько важных ролей, связанных с питанием устройства — схема зарядки (чарджер) литий-ионных АКБ, многоканальный ШИМ-контроллер, способный выдавать несколько уровней напряжений (обычно называемых Power Rail'ами. Типичные напряжения в смартфоне/планшете — ~0.8V питание ядер процессора, 1.8V — питание логики, 3.3V — питание контроллера тачскрина/дисплея, 5V — напрямую никуда не поступает, бывает лишь на входе USB). К КП всегда идёт обвязка в виде мелких SMD-компонентов и ключей. В редких случаях (привет Unisoc) и его умудряются запихнуть в чипсет!
Звучит сложно? После практики ремонта и моддинга смартфонов всё значительно проще :)
Однако спроектировать такую большую систему «на коленке» сложно и для разработчиков смартфонов/планшетов существуют специальные платы, называемые evaluation board или понятным любому русскому человеку словом девкит.
Dragonboard 800
На таких платах распаяно всё необходимое для работы устройства: процессор, память, радиотракт, джек для звука и микрофона, чарджер для АКБ, USB и конечно-же, JTAG для отладки с гребенкой, на которую выведены пины процессора. Кроме того, на девкиты часто устанавливаются уже готовые дисплеи и тачскрины, а процессор с ОЗУ и памятью нередко выносят в отдельные системы на модуле (SoM, о серийном планшете с съемным процессором читайте в моей отдельной статье). Делается это для возможности быстрой замены спаленного проца (ну, в конце-концов, не все инженеры могут сдуть и поставить процессор в BGA-корпусе) и в некоторой степени для упрощения дизайна самой платы (поскольку на SoM есть лишь самая необходимая обвязка). То есть сами девкиты — это формально две платы, где основная представляет из себя лишь набор интерфейсов и гребенки пинов с процессора!
На самом деле, evaluation kit'ы не шибко отличаются от современных одноплатников — единственное отличие в габаритах (одноплатники в разы меньше и подходят для готовых устройств), доступных шинах и GPIO: хотя и здесь есть интересные устройства типа Olimex A20 SoM, который выводит почти все пины с AllWinner A20. Так что можно смело сказать, что одноплатники отпочковались от девкитов и являются их куда более дешевыми, а главное поддерживаемыми коммьюнити аналогами.
Недавно мне удалось купить девкит Snapdragon 410 под названием Variscite Dart SD410. Это, конечно, не самый крутой доступный девкит (у него нет GSM-части), но тем не менее это полноценная плата с собственным столом, дисплеем, тачскрином и различными образами ОС.
Нашёл я его на известной онлайн-барахолке, человек хотел сделать из него игровую консоль, но не сложилось. Так и выставил за 5.000 рублей. Немножко торга и вот — девкит уже у меня, а я как большой ценитель различных редких и интересных одноплатников и девкитов не могу нарадоваться :)
Давайте же распакуем его и познакомимся с ним поближе!
Поставляется девкит в довольно большой коробочке с кратким мануалом, а также блоком питания. Для чуть более старых девкитов, например Idea6410 на базе Samsung S3C6410, характерны были DVD-диски в комплекте с лицензионной (?) Visual Studio 2005, Platform Builder с Windows CE и, конечно-же, BSP.
Сама плата прикручена к специальному «столу», дабы всё нужное не висело «на соплях». Несмотря на относительно большие размеры, девкит вполне можно превратить и в готовое устрйоство, размерами близкими к 7-дюймовому планшету. Делаем свой Nintendo Switch на Снапе!? :)
С верхней стороны платы расположен коннектор камеры, гребенка для JTAG, I2C/SPI и куча GPIO. Также сверху есть батарейка для поддержания работы RTC и три кнопки, характерных для Android (назад, домой и включение), а также перемычки на переключение режима загрузки. SD410 умеет грузиться с MicroSD, eMMC и… USB! Вот уж неожиданно для устройства на «снапе»!
По центру расположена та самая съёмная система на модуле с процессором и ОЗУ на борту. В качестве чипсета выступает APQ8016E с eMMC производства Samsung, на плате SoM также можно увидеть радиотракт Wi-Fi/BT/GPS и с обратной стороны контроллер питания. Фактически — это минимально необходимый набор для работы планшета или смартфона, остальная плата — лишь разведенная периферия!
Снизу платы разведен сетевой контроллер для LAN, а также USB-порты и 3.5мм разъемы Jack для подключения микрофона и динамиков. Есть также пятачки для ручной пайки динамиков и некоторых иных элементов.
С левой стороны платы расположен дисплей с емкостным тачскрином. Меня сразу удивила надпись LVDS, поскольку в мобильных устройствах гораздо более характерен MIPI DSI (схожий протокол), однако сняв и осмотрев дисплейный модуль я убедился, что Variscite изготовили переходную плату с TTL RGB на LVDS с помощью внешнего скалера. Зачем? Я и сам не знаю. Но с обратной стороны платы выведены пины DSI напрямую для подключения дисплея с мобильных гаджетов.
Справа мы видим свитч питания и набор пользовательских светодиодов, которыми можно поморгать. Кнопочки, кстати, тоже отдельные GPIO экспортированные в систему и их можно использовать для своих нужд.
Давайте же запустим плату!
Для функционирования платы необходимо как минимум две вещи. Первая — исходный код ядра. Так уж получилось, что далеко не все чипсеты поддерживают Mainline-ядро Linux и используют свои форки, пока ещё не объединённые с основной веткой. Вторая называется BSP (Board Support Package) — пакет для поддержки системой определенной платы. В случае Linux, в BSP содержится конфиг сборки ядра, device-tree или machine-файлы (если ядро не мейнлайн и без поддержки dtb) с описанием подключенных к плате устройств и конечно-же сами драйвера для дополнительной периферии (например контроллера дисплея).
Чтобы получить образы системы, нужно регистрироваться на сайте вендора и заходить на приватный FTP… но у меня такой возможности нет, поскольку девайс я покупал с рук. Но продавец выслал мне BSP с recovery-образами двух систем: Android и Yocto Linux.
Android уже был предустановлен на eMMC и здесь всё в целом стандартно: обычная система версии 7.1, AOSP, но с различным тестовым и презентационным софтом от Qualcomm. В целом, это уже фактически готовый самый обычный Android-планшет, только с внешней гребенкой и питающийся только от 5В:
Гораздо более интересной выглядит установка Linux. Образы поставляются в виде прошивки для fastboot, которые шьются буквально одной кнопкой. Сначала нужно ввести плату в режим fastboot: делается это включением платы с зажатой кнопкой «назад». Затем распаковываем архив с Yocto Linux и выбираем нужный образ — есть десктопный, консольный и с оконным менеджером Weston. Я выбрал последний: распаковываем gz-архив и редактируем скрипт прошивки, дабы он брал образ rootfs с weston:
После этого запускаем процесс прошивки, ждём секунд 30:
И у нас есть полноценный Linux как на одноплатнике!
Ну что друзья, в сегодняшнем материале мы с вами рассмотрели такую интересную систему на модуле. Надеюсь, вам было интересно! А с какими интересными девбордами и чипсетами работали вы?
Друзья, если у вас есть похожие девкиты или просто одноплатники на каких-то интересных чипсетах типа древних самсунгов (времен S5PC), OMAP'ов, i.MX и т. п. и вам они не особо нужны — я готов рассмотреть их покупке. Особенно интересно было бы поколупать такой легендарный процессор, как Intel PXA (или его продолжателя в лице Marvel PXA) — киты с ним в свое время было достать несложно. Пишите в личку в ТГ (@monobogdan) :)
Кстати, если у кого-то из читателей есть ненужные устройства (в том числе с косяками) или дешевые китайские подделки на айфоны/айпады/макбуки и другие брендовые девайсы будучи нерабочими, тормозящими, или окирпиченными и вам не хотелось бы выкидывать их на свалку, а наоборот, отдать их в хорошие руки и увидеть про них статью — пишите мне в Telegram или в комментах! Готов в том числе и купить их. Особенно ищу донора дисплея на китайскую реплику iPhone 11: мой ударник, контроллер дисплея калится и изображения нет :(
Статья подготовлена при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud чтобы не пропускать новые статьи каждую неделю!
Друзья! Знаю, что среди читателей есть люди, которые работали над embedded-устройствами. Может у вас есть девкит Samsung S3C6410, когда либо списанный, на продажу?
В целом, интересно было бы любой девкит покопать. Друзья, именно девкит, а не просто Raspberry Pi или Orange Pi. Впрочем, одноплатник на чем-то необычном типа Samsung Hummingbird или Tegra был бы интересен!
Raspberry Pi , ведущий производитель одноплатных компьютеров, выбрала израильского производителя микросхем Hailo в качестве поставщика ускорителей искусственного интеллекта для своего нового дополнения с поддержкой искусственного интеллекта.
Простые компьютеры британской компании призваны помочь молодым людям приобрести вычислительные навыки, но также стали популярны среди людей, как любителей, так и профессионалов, создающих свои собственные системы.
Hailo заявляет, что партнерство с Raspberry Pi позволит создателям всех уровней внедрять расширенные возможности искусственного интеллекта в свои проекты в области безопасности, робототехники и многого другого.
Чтобы помочь пользователям своих чипов, стартап из Тель-Авива также представляет онлайн-сообщество для разработчиков, которое будет включать часто задаваемые вопросы и учебные пособия, чтобы вдохновить авторов и позволить им делиться опытом и советами друг с другом.
«Мы очень рады поддержать Raspberry Pi и расширить возможности ее активного сообщества профессиональных инженеров и креативщиков с помощью передовых возможностей искусственного интеллекта», — сказал генеральный директор и соучредитель Hailo Орр Данон.
«Наше партнерство с ведущим мировым поставщиком одноплатных компьютеров вдохновит новую эру вычислений, усиленную нашими высокопроизводительными возможностями обработки искусственного интеллекта», — сказал он.
«Наше сотрудничество с Hailo позволяет промышленным клиентам Raspberry Pi интегрировать искусственный интеллект в высокопроизводительные решения, которые являются чрезвычайно экономичными и энергоэффективными. Для энтузиастов AI Kit предоставляет доступный способ улучшить свои творческие проекты с помощью искусственного интеллекта», — сказал генеральный директор Raspberry Pi Эбен Аптон.
«Сочетание высокой вычислительной мощности Hailo и низкого энергопотребления делает его невероятно привлекательным решением для искусственного интеллекта как для профессионалов, так и для энтузиастов».
Перевод с английского
В наше время, из-за санкций одноплатники стали стоить каких-то «конских» денег. Даже б/у RaspberryPi Zero стоит 2-3 тысячи рублей на барахолках, что, мягко скажем, не совсем лояльная цена для «самого дешевого одноплатного компьютера в мире». Конечно, Orange Pi Zero всё ещё можно купить в пределах 1.500-2.000 рублей, но как по мне и эта цена не слишком лояльна за те характеристики, который предлагает такой одноплатник. С другой стороны, Android-планшеты 10-летней давности продаются на барахолках по 100-300 рублей, что выглядит гораздо привлекательнее, причём на некоторые устройства практически без костылей можно установить полноценный дистрибутив Linux! Вероятно, многие читатели скажут мол «автор бомж» и будут правы: ведь в рамках этой статьи, я хочу рассказать о том, как использовать полурабочий древний планшет в качестве полноценного одноплатника путём подключения его к микроконтроллеру и выводу GPIO! Сегодня мы с вами: узнаем, как подключить микроконтроллер к шине UART в планшете и научимся работать с последовательной шиной в Android прямо из Java и нативных программ. Интересна моя концепция антикризисного одноплатника? Тогда добро пожаловать под кат!
Пожалуй, нельзя сказать, что подобная концепция пристраивания старых планшетов — вопрос исключительно цены. 2-3 тысячи рублей не такие уж и большие деньги и при желании можно купить хотя-бы Б/У, но всё таки полноценный одноплатник с нормальной GPIO-гребенкой. Однако здесь стоит вопрос не столько дешевизны, сколько E-Waste: зачем выкидывать в помойку потенциально рабочие планшеты с живым процессором, если их можно пристроить куда-то ещё?
На самом деле, планшеты с ROOT-доступом уже из коробки могут выполнять весьма полезные задачи, как, например, хостинг http-сервера для домашней страницы, работать как панель с часиками и погодой, или, например, работать в качестве HMI-панели для оформления заказов в шаурмечной. Кроме того, многие планшеты на базе смартфонных чипсетов (MediaTek, Spreadtrum) имеют полноценный Bluetooth-модуль, что позволяет «подружить» планшет с микроконтроллером через радиоканал, что значительно расширяет возможный спектр применений.
Преимуществ у такого подхода много: у «пожилого» планшета уже есть большой, достаточно качественный (хороший TN, либо даже IPS) дисплей с тачскрином, который поддерживает мультитач, GPU для вывода 3D-графики, 3.5мм для вывода звука + встроенные динамики, а также весьма неплохое, по сравнению с дешевыми одноплатниками, железо. Звучит весьма вкусно для цены в 300 рублей: собрать хоть немного похожую конфигурацию на базе RPi выйдет в 10-15 тысяч рублей (учитывая дороговизну MIPI-матриц с тачскринами + цену самой «малинки» и обвязки для аудиотракта).
Но при всех перечисленных достоинствах, атрибутом любого полноценного одноплатника является наличие GPIO — и даже здесь мы сможем с вами выкрутится! Первый способ, о котором я чуть выше вскользь рассказал, позволяет реализовать общение с МК и «ногодрыг» через BT-радиоканал, но минусы такого подхода очевидны (МК с BT дороже, радиоканал потребляет дополнительную энергию, некоторые могут посчитать BT небезопасным). Однако есть и второй подход, который заключается в использовании диагностических пятачков UART на плате устройства для наших личных целей!
С таким подходом можно использовать как «голый» Linux, используя концепцию, которую я представил в этой статье, так и взаимодействовать из Java-приложений для Android (что даёт уже, как минимум, удобный GUI-фреймворк). Сегодняшняя статья будет «без воды», только чистая конкретика, поэтому давайте перейдем к реализации!
Как я уже говорил выше — в рамках данной статьи мы рассмотрим использование UART в планшете для наших собственных целей. UART — это двунаправленная полнодуплексная цифровая шина, которая позволяет обеспечить стабильную передачу данных при относительно невысокой скорости, измеряемой вбодах. То есть, быстро стримить картинку с её помощью вы не сможете, но сможете, например, получить состояние входов МК, прочитать что-то на шине I2C, используя мост UART -> I2C или, например, прочитать показания датчиков, которые МК предварительно опросил.
Сама по себе концепция очень простая: многие китайские производители планшетов и смартфонов не только разводят UART в виде отдельного пятачка на плате, но и подписывают его, задействуя UART-канал как вывод для логов ядра, а иногда и предоставляя доступ к рутовой консоли! В свою очередь, из юзерспейса мы можем получить доступ к UART с помощью устройства/dev/ttyS<x>на подавляющем числе чипсетов и/dev/ttyMT<x>на MediaTek. Однако учтите, что в некоторых случаях придется патчить загрузчик, дабы редиректнуть логи ядра в /dev/null.
Однако наличие UART на плате — не всегда признак того, что он сконфигурирован в системе верно. Например, на смартфонах с чипсетами SC6820 нормально завести UART я так и не смог, а на некоторых устройствах на базе MT657x нужно патчить загрузчик, дабы он «увидел» нужный канал UART! В моём случае, героем статьи стал планшет Prestigio, у которого отказал тачскрин, но был доступен UART:
Конкретно в моём случае, после установки последней официальной прошивки планшет перестал слать логи на UART и устройство /dev/ttyMT3 оказалось доступным для наших операций, в вашем же случае может потребоваться настройка devicetree, или просто патчинг загрузчика, дабы редиректнуть консоль на другой вывод UART. Кроме того, необходимо обязательно получить root-доступ хотя-бы к adb shell, поскольку доступ к /dev/tty устройствам возможен только от имени суперпользователя. Как же проверить UART на возможность чтения/записи? Сначала нам необходимо взять ESP32 или любой UART-USB преобразователь, припаять сигнальные линии RX/TX и использовать любую программу для работы с последовательным портом, например Putty. Заходим в adb shell, и пишем что-нибудь в консоль:
Вуаля! Всё работает :)
Работает? Замечательно, значит мы сможем использовать планшет вместе с микроконтроллером! Переходим к практической реализации нашего приложения!
Я специально решил выделить для Java-подхода отдельный раздел, поскольку просто взять и открыть /dev/ttyMT3 с помощью FileInputStream не выйдет. Дело в том, что даже несмотря на наличие root-доступа, по факту ни одно Android-приложение его не имеет (за исключением подписанных системных в папке /system/app/) и для всех операций, требующих повышенных привилегий, либо распаковывают и запускают внешнюю нативную программу из под суперпользователя, либо с помощью специального костыля с запуском sh-программ читают/пишут нужные блочные устройства сами. Связано это с тем, что все Android-приложения работают в хост-процессе app_process, который форкается (отпочковывается) от «главного» процесса, который запущен из под «простого» пользователя, который не находится в группе system.
Здесь концепция также очень простая: su имеет аргумент -c, который позволяет запустить команду от имени root-пользователя и возвращает объект процесса, дабы мы потом могли перехватить stdout:
Таким образом, для чтения текстовых данных из UART'а нам достаточно лишь периодически «слушать» stdout команды cat и обрабатывать данные:
Костыль, но со вкусом :) Если вас не устраивает такой подход или ваше приложение значительно более комплексное, вы можете использовать UART и из под нативных программ.
Работа с последовательными портами в Linux не отличается от работы с любыми другими файлами и устройствами: вызовов open, read, write и close обычно хватает и лишь иногда к ним в довесок нужен ioctl.
int fd = open("/dev/ttyMT3", O_RDWR);
int result = write(fd, command, strlen(command));
Для работы с терминалом необходимо использовать модуль termio который предоставляет все необходимые структуры для настройки режима работы терминала, в т.ч и бодрейт. Дело в том, что изначально последовательное устройство настроено на режим работы в качестве терминала, т.е драйвер отдаст данные только после того, как устройство на UART пошлёт \n, или превысит размер внутреннего буфера для сообщения. Если вам нужно работать с бинарными данными и получать их «на лету» — необходимо настроить последовательный порт в «binary» режим:
tcgetattr(modemFd, &tio);
tio.c_iflag &= ~(BRKINT | ICRNL | INPCK | ISTRIP | IXON);
tio.c_oflag &= ~(OPOST);
tio.c_cflag |= (CS8);
tio.c_lflag &= ~(ECHO | ICANON | IEXTEN | ISIG);
tcsetattr(modemFd, TCSAFLUSH, &tio);
Если же вам достаточно текстового терминального режима, то можно продолжить как есть и использовать fgets, fscanf и прочие удобные функции из libc! О том, как собрать нативную программу для смартфона и как вообще выбросить Android из него, читайте в моей отдельной статье.
Вот таким образом можно использовать проводную шину в планшете для собственных нужд! Как видите, совершенно ничего сложного и используя эти наработки, я реализовал уже не один проект! Надеюсь, материал вам был интересен и полезен :) Пишите своё мнение, можно ли использовать дешевые планшеты по 300 рублей в качестве одноплатников?
Статья была подготовлена при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, дабы не пропускать новые статьи каждую неделю! Ну а больше подробностей о будущем контенте, как обычно, в первом комменте! Также у меня есть свой Telegram-канал, куда я выкладываю свои мысли, советы по ремонту и моддингу различных гаджетов, а также вовремя публикую ссылки на новые статьи!
Китайские производители не перестают удивлять: многие видят явные перспективы рынка одноплатных компьютеров и стараются представить целую линейку девайсов на самых разных чипсетах, а разработчики стараются использовать уже привычное и поддерживаемое долгие годы железо. К ним относятся решения на чипсетах AllWinner, RockChip, Tegra. Другие же стараются взять малоизвестный, но дешевый чип для иного круга применений, развести на нем компактную плату и продавать по цене пачки сухарей, подобные решения появляются регулярно. Один из таких одноплатников я недавно купил на AliExpress — некий DongShan Pi Pico W, на базе экзотического чипсета SigmaStar SSD210, всего за 600 рублей. И тут действительно есть на что посмотреть: два ядра Cortex-A7, контроллер TTL матриц, 2D GPU, Wi-Fi, 64Мб ОЗУ и Embedded Linux на борту. Более того, девайс поставляется в виде System on Module с переходной Evaluation-платой, что позволяет использовать это устройство в составе других гаджетов! Что это за красавец и на что он способен? Читайте в статье!!
Думаю, большинство моих читателей когда-либо слышали об одноплатных компьютерах. Это компактные и достаточно мощные устройства, которые можно использовать как в качестве компактных серверов или даже десктопных машин, так и собрать своё устройство на базе готового одноплатного компьютера. Одноплатники используется во многих сферах: вендинговые автоматы, умные экраны, самопальные игровые консоли и смартфоны, DIY-ноутбуки!
Однако чаще всего можно увидеть обзоры и проекты на базе довольно известных устройств: Raspberry Pi, Orange Pi, Olimex. Эти платы, скажем так, достаточно дорогие: и если Orange Pi One/Zero ещё можно ухватить за 1.000 рублей на вторичке (один из таких я купил еще летом. Узнав о моем блоге, продавец стал моим читателем и вместо одного OPi прислал мне целых два — один в подарок!), а за RPi Zero придется выложить как минимум 2.000 рублей. Однако есть ещё один сегмент одноплатных компьютеров: ультра-дешевые, разработанные на базе чипов для конкретного применения. Один из самых известных представителей — MangoPi/CherryPi R3, который работает на базе AllWinner F1C200s — чипа для… электронных книг!
Информации по дешевым, почти неизвестным одноплатникам довольно мало. У них не очень хорошая поддержка (кроме AllWinner, там почти все чипсеты есть в mainline-ветке Linux), в них могут обнаружится аппаратные баги, да и многие люди вообще не замарачиваются с ними, предпочитая переплатить, но купить что-то более стабильное. Но не я! Я просто обожаю различные ультрадешевые девайсики, поэтому недавно по наводке моего активного читателя NutsUnderline, я заказал интереснейший девайс — DongShan Pi Pico-W. Устройство обошлось мне всего в 600 рублей, но в первую очередь, меня привлек форм-фактор устройства и его чипсет. Некий SigmaStar SSD210!
Я заказал сразу два устройства: первую партию очень быстро разобрали, поэтому я взял «с запасом». Сейчас конкретно этот одноплатник пока-что не доступен в магазине продавца, однако у него же продаются другие устройства на базе SSD210. Можете найти их по ключевому слову: «SSD210» (прямые линки публиковать не буду, дабы не сочли за рекламу). Через месяц оба красавца пришли ко мне и я принялся их изучать.
Какое же было моё удивление, когда я обнаружил, что это по сути System on Module, который вручную надо припаять к Evaluation-плате! Вкратце это значит, что на базе таких SoM вы можете развести плату, протравить её, а затем припаять одноплатник поверх нее и сделать своё полноценное устройство, «без соплей»! Производителю плюсик за такую гибкость — я не очень люблю одноплатники с штырьковыми гребенками. Хотя, конечно, это очень сильно помогает при разработке макета устройства.
Но чем он так меня привлек, помимо SoM направленности? Своим крутым чипсетом! Давайте ознакомимся с его характеристиками поближе:
Процессор: SigmaStar SSD210. 2 ядра Cortex-A7, работающие на частоте до 1ГГц. 16Кб кэш инструкций и 16Кб кэш данных, плюс 128Кб L2-кэша. В процессоре есть FPU и поддержка SIMD-инструкций Neon (альтернатива SSE в x86). Нехило, правда?
Поддержка дисплеев: У чипсета есть выделенный модуль для работы с внешними матрицами. Поддерживаются TTL дисплеи (до 1024x768), SPI-матрицы с клоком до 54МГц (480x320), а также прямой RGB аналоговый RGB сигнал (этот интерфейс можно использовать для подключения к ТВ с тюльпанами или аналоговым матрицам). Про типы дисплеев, вы можете прочитать в моей статье.
2D GPU: Поддержка отрисовки линий, прямоугольников, градиентной заливки, BitBLT, клиппинг, дизеринг, автоматическая конвертация формата пикселя (с RGB888 в RGB565). Это серьёзно снимает нагрузку с ЦПУ при рисовании графики, однако поддерживается ли он в Linux — вопрос другой.
ОЗУ: 64Мб DDR2 памяти «бутербродом» прямо с чипсетом, плюс поддержка до 512Мб DDR2 внешней памяти, до 1333Мб/с.
Звук: Один моно-выход DAC, два выходных канала I2S, вход микрофона. Входные каналы поддерживают частоту дискретизации до 96КГц. Можно организовать вывод звука лишь подключив внешний усилитель. Внешний ЦАП не обязателен, если вам не нужен стерео-звук.
Память: Контроллер NOR/NAND SPI-памяти, до двух параллельно подключенных чипов, плюс поддержка SDIO. BootROM поддерживают загрузку с MicroSD карт.
Сеть: Ethernet, на DongShan Pi есть Wi-Fi.
USB: Как хост, так и ведомое устройство
Периферия: 4 канала ШИМ, GPIO, 4 UART, 2 канала SPI, 2 канала I2C
Камера: До двух камер по интерфейсу MIPI CSI
Безопасность: Есть аппаратное шифрование.
Питание: 0.9В ядро, 1.8В ОЗУ, 3.3В I/O
Очень даже бодро, согласитесь? Вообще, производитель подразумевает SSD210 как чипсет для HMI-дисплеев — т. е. умные дисплеи, которые могут, например, служить стендами в музеях, или служить для заказа билетов в кино. Есть внешние HMI-дисплеи, которыми можно управлять используя другие МК: просто посылая команды и реагируя на нажатия кнопок. Тут мы и видим, как китайский производитель решил применить этот чипсет для другой сферы: одноплатный компьютер для DIY!
На SSD210 есть порт Linux, предлагается использовать Embedded Linux в качестве основной системы. Никаких дистрибутивов по типу Ubuntu для устройства нет — предполагается, что вы сами реализуете весь необходимый для ваших программ функционал (отрисовку графики, обработку ввода, звук и т. п.). Есть Build root и исходный код ядра, а также U-Boot.
Помимо этого, вендор предлагает целое SDK для разработки уже готовых устройств на этом чипсете. Но есть один нюанс: документации практически нет :( Такие пакеты предлагаются крупным коммерческим производителям устройств, поэтому и основная поддержка есть только для них. Есть некоторые сэмплы, как, например, использовать графические дисплеи (показан пример с TTL-матрицей 1024x600), но совершенно не ясно как использовать SPI-матрицы, поскольку они требуют отдельной инициализации.
Но сначала наш одноплатник нужно собрать и запустить. И здесь есть множество тонких моментов, которые необходимо знать перед покупкой такого девайса. Переходим к сборке!
Для более удобного процесса разработки нашего устройства, лучше всего заказывать сразу две платы: одну припаять к переходной плате с штырями, а другую использовать на нашем устройстве. Как я уже говорил ранее, одноплатник предлагается в виде System on Module, которые можно при желании распаять на переходной плате:
Честно сказать, я очень люблю такой тип монтажа и топлю за то, чтобы другие одноплатники не форсировали использование штырьков, а позволяли припаять себя «бутербродом» к другой плате. Обычно SoM дороже чем простые одноплатники, один из примеров — Olimex A20 SoM. Припаиваем основную плату к eval-плате. Обратите внимание, что припой должен находится «скосом» с внешней стороны пинов!
После этого, можно распаять гребенку. После окончания процесса сборки, вызваниваем все пятачки на плате и гребенку, дабы исключить непропай в каком-то месте.
Теперь подключаем питание. На плате уже разведены Step-down преобразователи с 5В на 3.3В (основная логика), 1.8В (DDR2), и 0.9В/1.0В (ядро), нам достаточно подключить лишь 5В, либо запитать плату от 3.7В аккумулятора. Устройство стабильно работает и от 0.5А порта ПК (если не юзать Wi-Fi).
Для работы с одноплатником, обязательно нужен COM-преобразователь. Открываем Putty, задаем COM-порт, выставляем бодрейт 115200 и отключаем контроль четности. После подачи питания на устройство, в консоли побегут логи, U-Boot начнет загружать систему… однако, есть один важный нюанс…
Все платы прошиваются на заводе с помощью фирменного флэшера SSD210. Но фирменный флэшер, по каким-то причинам, на некоторых платах не может сохранить U-Boot Environment (переменные окружения, которые в том числе определяют таблицу разделов и коммандлайн ядра).
Поэтому если ваша плата повисла на CRC Error, нужно ввести следующие команды:
setenv mtdids nand0=nand0
setenv mtdparts ' mtdparts=nand0:0x140000(CIS),0x1a0000(BOOT0),0x1a0000(BOOT1),0x40000(ENV),0x40000(ENV1),0x20000(KEY_CUST),0x500000(KERNEL),0x500000(RECOVERY),0x600000(rootfs),0xa0000(MISC),-(UBI)
setenv bootargs ubi.mtd=UBI,0x800 root=/dev/mtdblock8 rootfstype=squashfs ro init=/linuxrc LX_MEM=0x3FE0000 mma_heap=mma_heap_name0,miu=0,sz=0x1E00000 cma=2M highres=off mmap_reserved=fb,miu=0,sz=0x300000,max_start_off=0x3C00000,max_end_off=0x3F00000 ${mtdparts}
setenv bootcmd ' nand read.e 0x22000000 KERNEL ${kernel_file_size}; dcache on ; bootlogo 0 0 0 0; bootm 0x22000000;nand read.e 0x22000000 RECOVERY ${recovery_file_size}; dcache on ; bootm 0x22000000
setenv autoestart 0
setenv sstar_bbm off
setenv ipl_version "##p3##gdf99011IPL_##########
setenv ipl_version "DUALENV=1 SILENT_CONSOLE=1 CFG_SDMMC_DISABLE=n ALK=1 SPINAND=1 CHIP=pioneer3""
saveenv
После этого отправляем плату в ресет и система загружается как ни в чем не бывало!
Поскольку на плате не разведен разъем USB, для прошивки нужно распустить нерабочий кабель для зарядки смартфона, либо купить внешний USB-разъем на плате. VBUS кидаем на вход питания, белый провод на DM-, зелёный на DM+. Не забывайте провести общую землю между UART-преобразователем и основным питанием платы, дабы не потерять логи.
Замыкаем два пина в центре платы пинцетом и жмем RESET. Плата определится как MSDC-флэшка (не удивляйтесь). Прошивальщик глючный и бывает не с первого раза может прошить устройство. Если девайс после прошивки не включается — введите команды в консоль U-Boot выше.
Теперь переходим к самой системе.
Девайс работает на базе ядра Linux 4.9. Тем не менее, производителем заявлена поддержка Mainline-ядра, что даёт надежду на поддержку устройства в будущем.
Таблица разделов устройства организована в виде ubifs. Вообще, предполагается, что для тестов можно будет запускать ваш софт без перезагрузки, однако когда речь заходит о серьезных модификациях, ребут и прошивка устройства глючным софтом — дело неизбежное.
«Из коробки» на устройстве доступен лишь i2cdev, благодаря которому можно свободно общаться с i2c-устройствами из юзерспейса. Хотите получить доступ к SPI? Готовьтесь качать билдрут, вручную включать spidev в конфиге и редактировать DeviceTree, дабы spidev мог получить доступ к физическим spi-устройствам ядра.
Кроме того, конечно же, есть доступ к GPIO из sysfs.
На самой плате, Wi-Fi реализован в виде внешнего USB-хаба + Wi-Fi адаптера. Чипсет также поддерживает Ethernet.
Для разработки устройств, производитель предлагает отдельное SDK для общения с периферией устройства из юзерспейса. С помощью этого SDK, можно получить доступ к камере, аппаратному декодеру, звуку и настроить матрицу. Судя по всему, общение происходит с помощью ioctl к необходимым устройствам. Это сделано для того, чтобы разработчики не копались в низкоуровневых драйверах, ведь например, ALSA, на устройстве нет совсем.
Если включить нужные нам модули в юзерспейс (spidev, i2cdev, gpio), то можно будет проектировать устройства более простым путем. Например, подключить дисплейчик и прямо из юзерспейса выводить на него графическую информацию. Это открывает перспективы для самых разных применений: опрос датчиков и хранение информации в внутренней памяти, умные сигнализации, самодельные часы, DIY игровые консоли, самодельные телефоны и т. п. Применений просто куча!
Вот мы и посмотрели с вами на дешевые одноплатники, где используются чипсеты, которые разработаны для использования в совершенно других сферах. Девайсы весьма своеобразные и для полноценной работы с ними нужно обладать навыками прожженного линуксоида и иметь навыки системного программирования. Но, чего уж точно нельзя отрицать, так это перспектив подобных девайсов для своих проектов. Да, под них нет готовых гайдов, как для Raspberry Pi или Orange Pi, информации по ним минимум… но если захочется — то всегда можно «сварганить» самопальное устройство за минимальный прайс!
Вероятнее всего, я применю один из этих одноплатников для своего проекта немного позже. И конечно же, я напишу об этом отдельный материал — ведь про экзотические чипсеты на Пикабу пишут не так часто!
Чуть позже выйдет материал про Repka Pi. Их одноплатник получился не менее интересным и как раз таки метит в нишу одноплатников с хорошей поддержкой, где есть уже готовые гайды, информация и даже сами разработчики могут помочь с решением некоторых проблем. Без косяков не обошлось: есть пару аппаратных проблем, о которых я расскажу открыто, но в целом девайс выглядит интересным!
Материал подготовлен при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud , дабы не пропускать свежие статьи каждую неделю!
