Ремонт располовиненного макбука⁠⁠

Сегодня у меня на столе MacBook Air 2020 года, в гламурном розовом цвете, который стал еще более воздушным за счет отделения дисплейного модуля от остального ноутбука в процессе выяснения отношений.

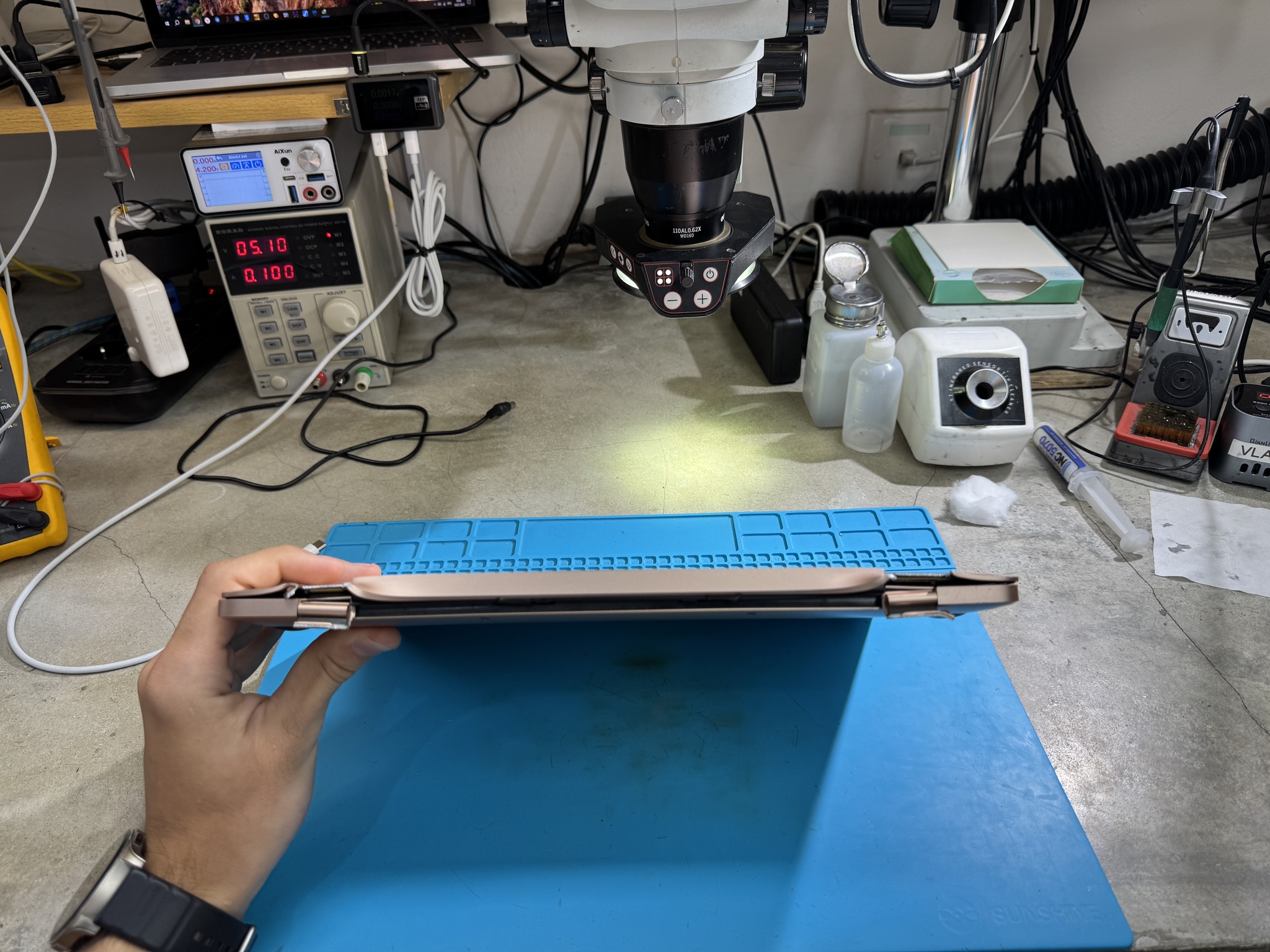

Выглядит интригующе, дисплей просто открыли чуть шире чем полностью.

Визуально явных трещин не видно, так что можно попробовать извлечь матрицу из многострадальной крышки и закинуть её в другое корыто.

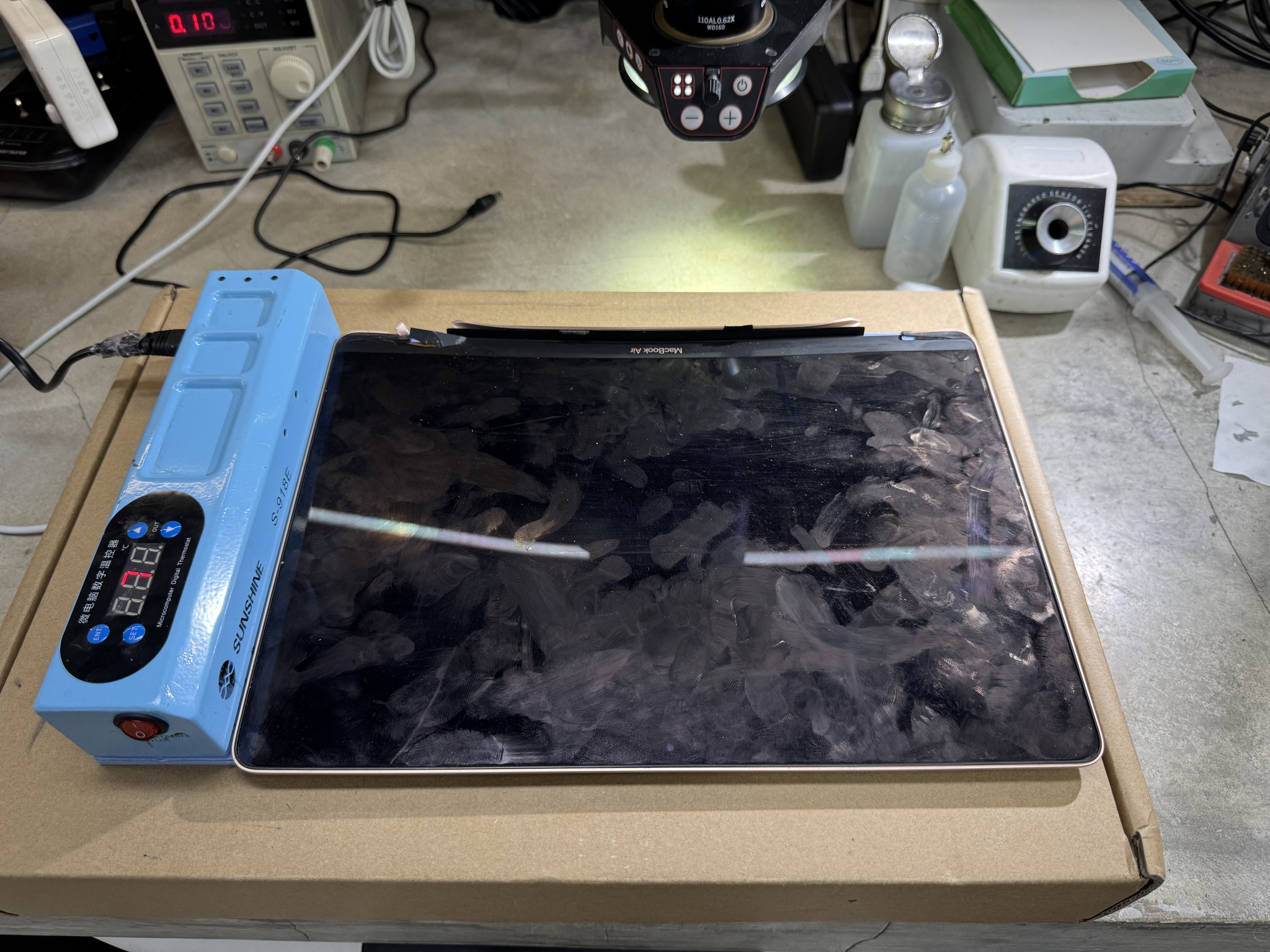

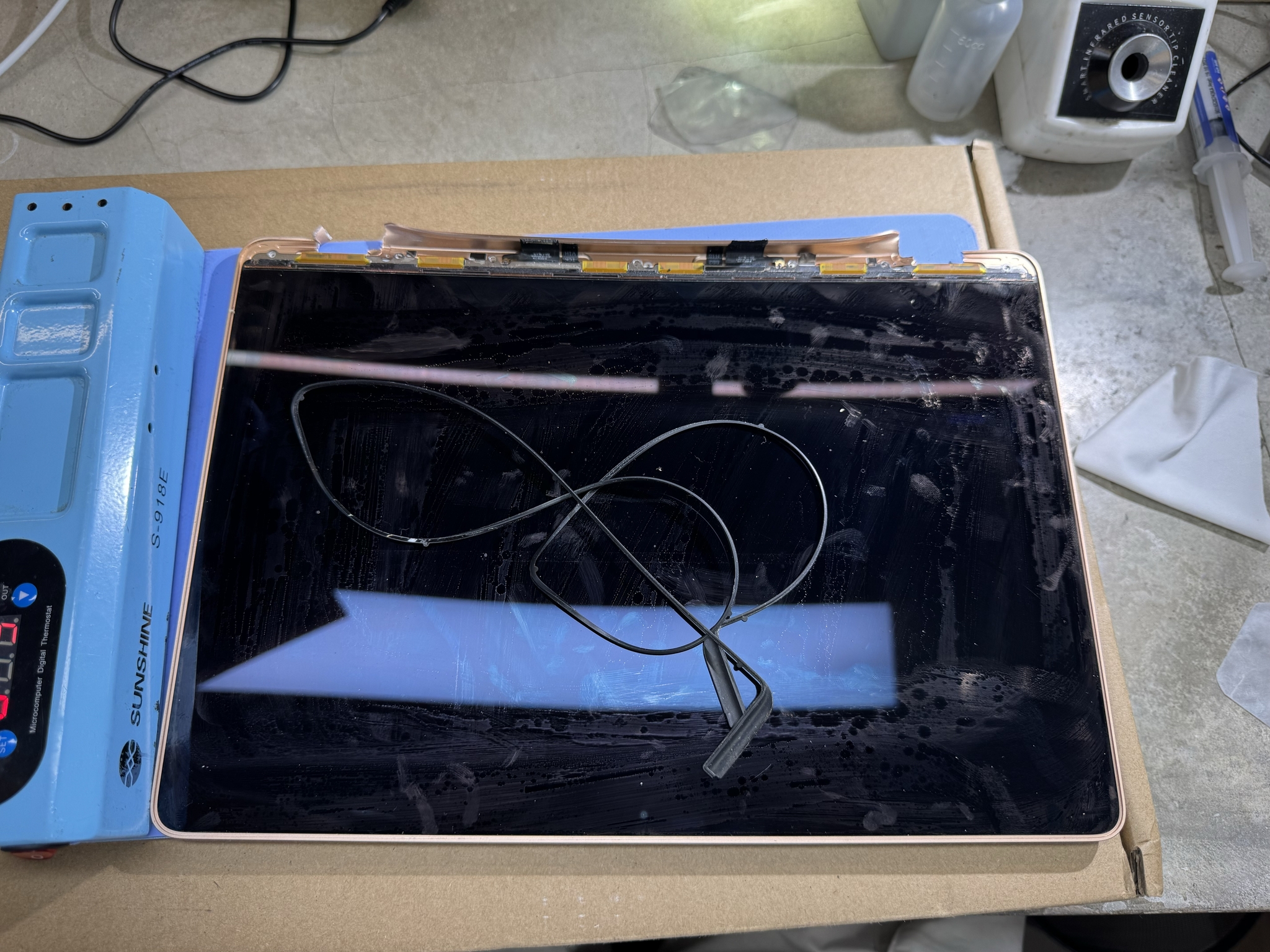

Кидаем на термоковрик и жарим до готовности.

Избавляемся от лишней резины и крепежных элементов.

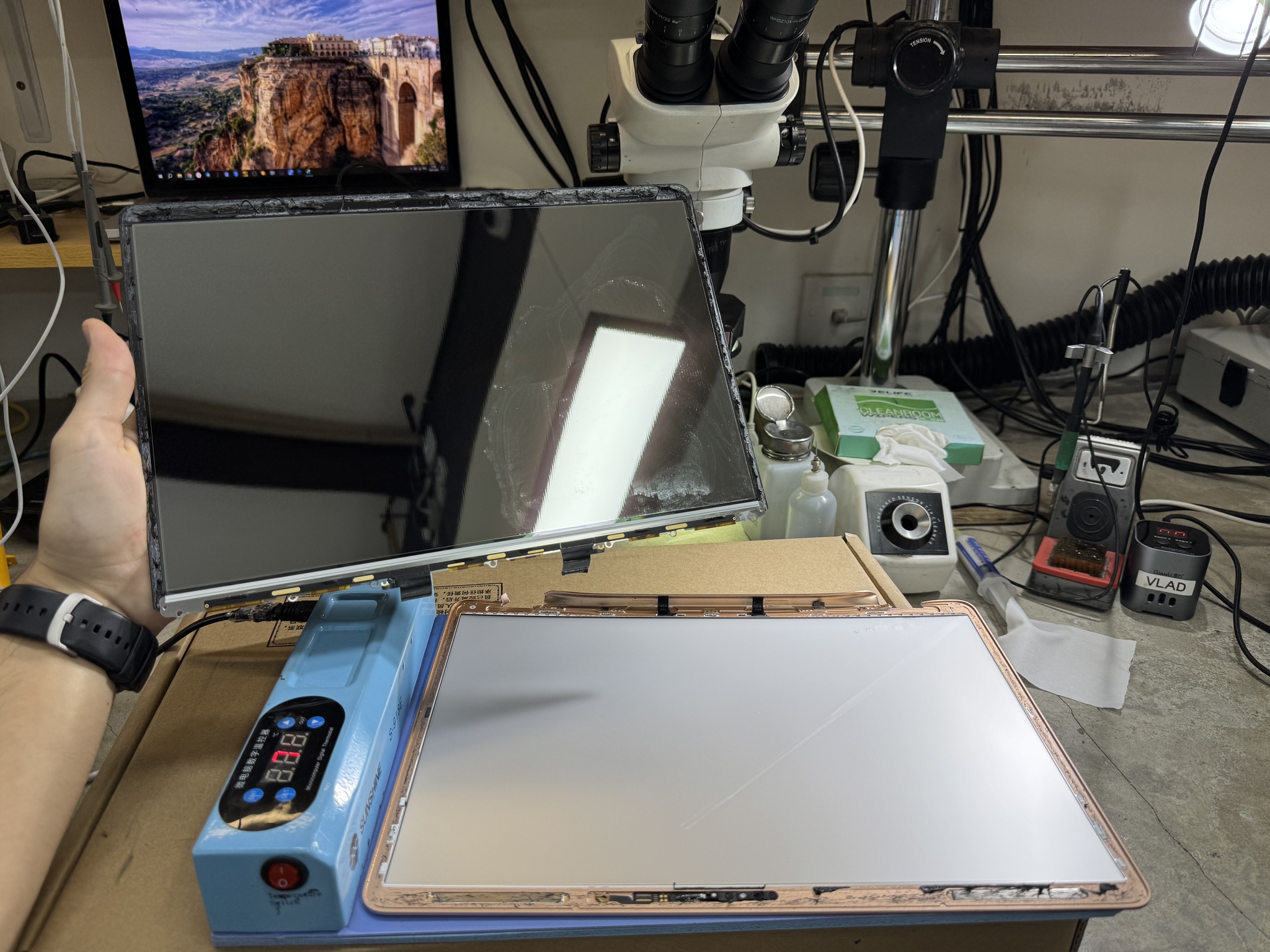

И с помощью прямых рук и пары кусочков пластика отделяем нужное от ненужного.

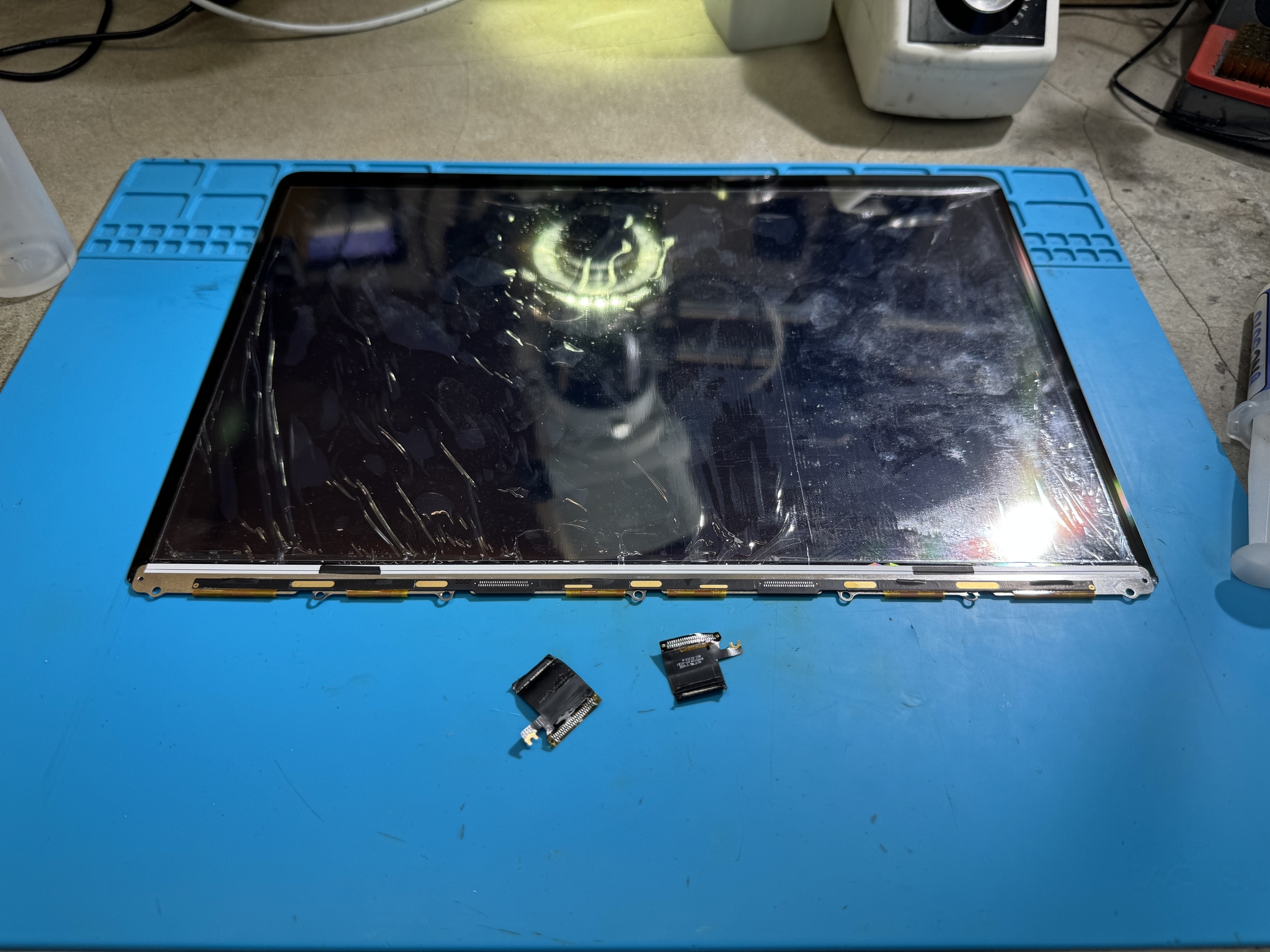

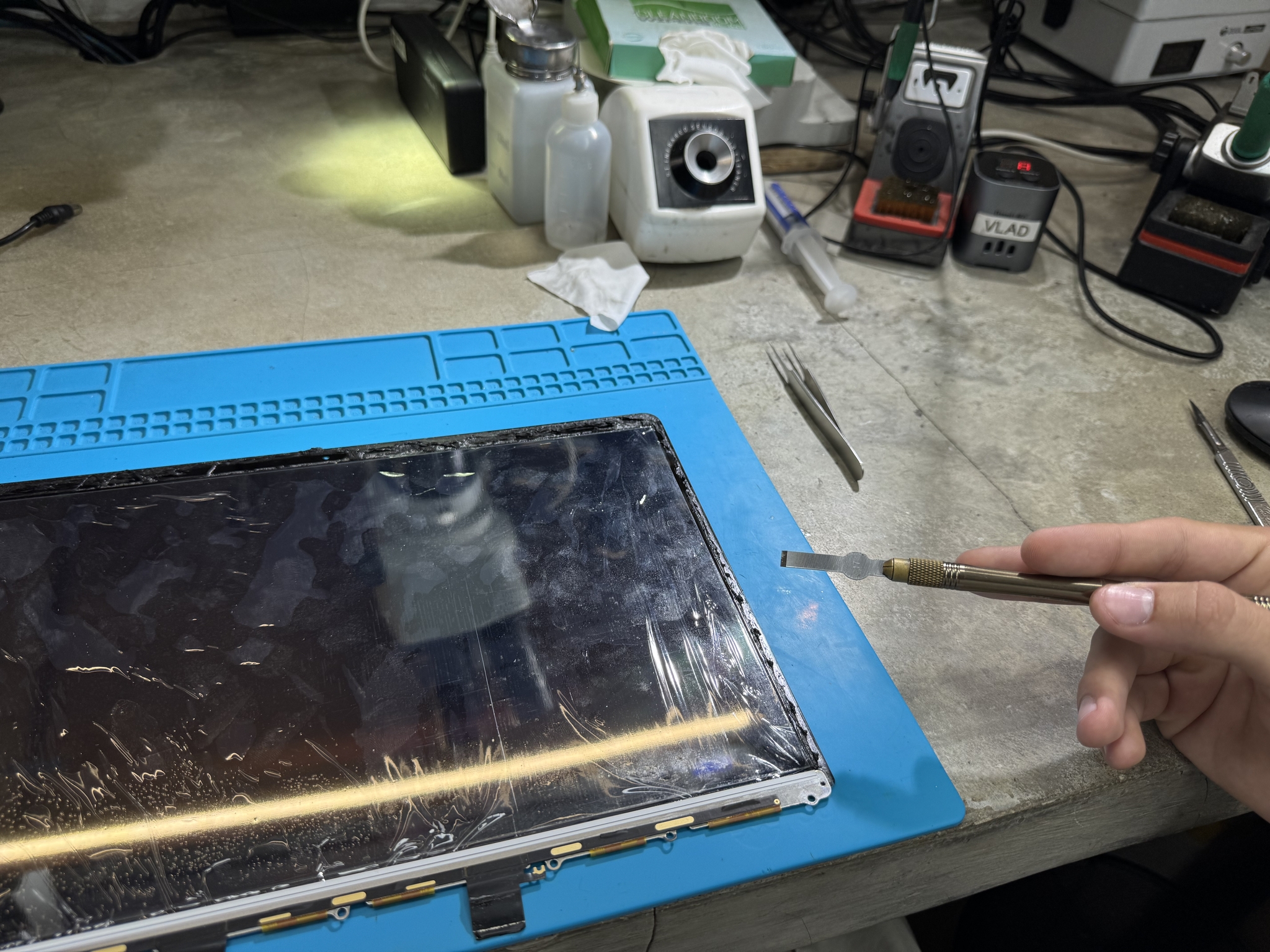

Далее с помощью прямого лезвия срезаем остатки проклейки по периметру матрицы.

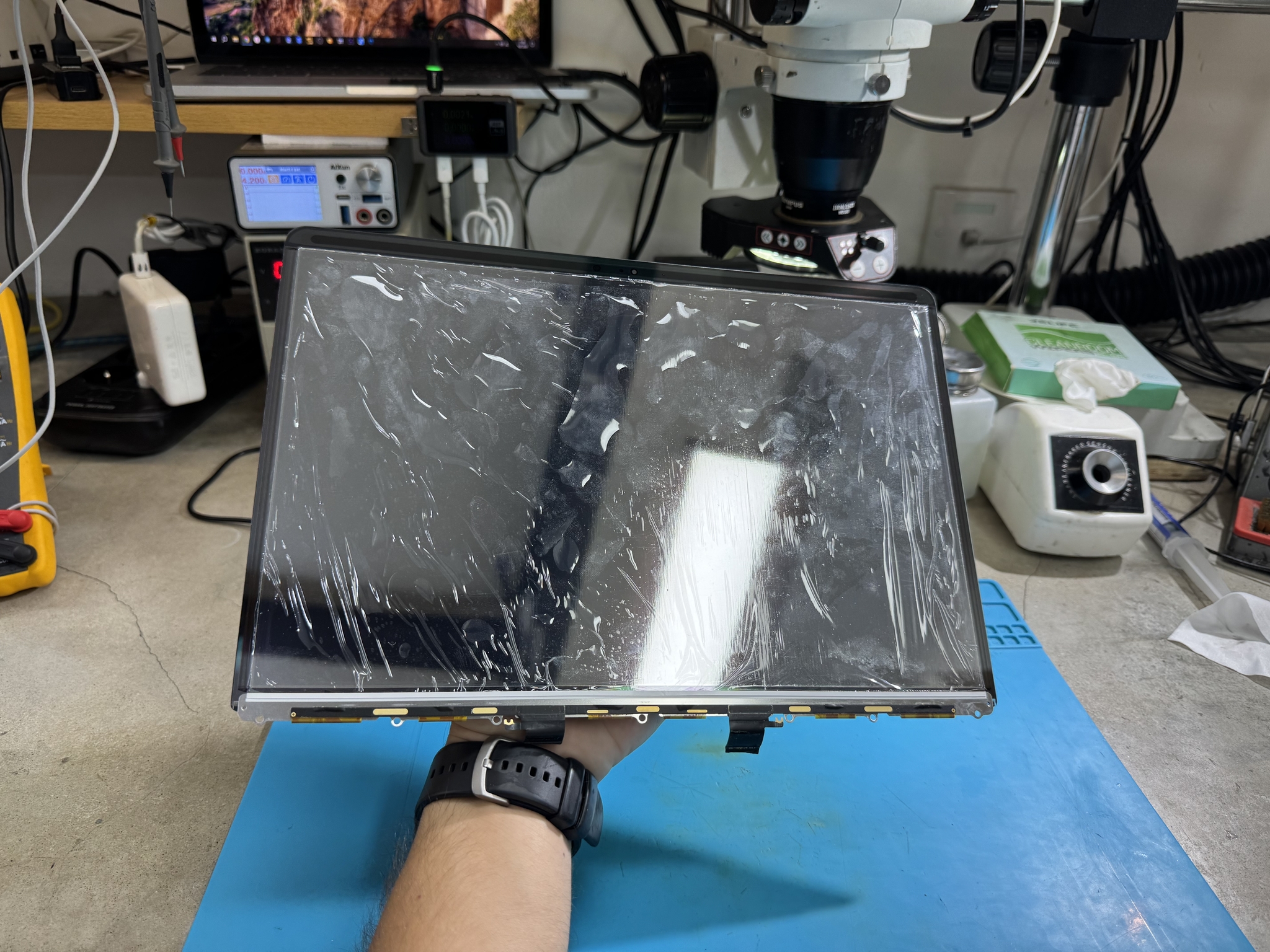

И дочищаем ядреной китайской жижей.

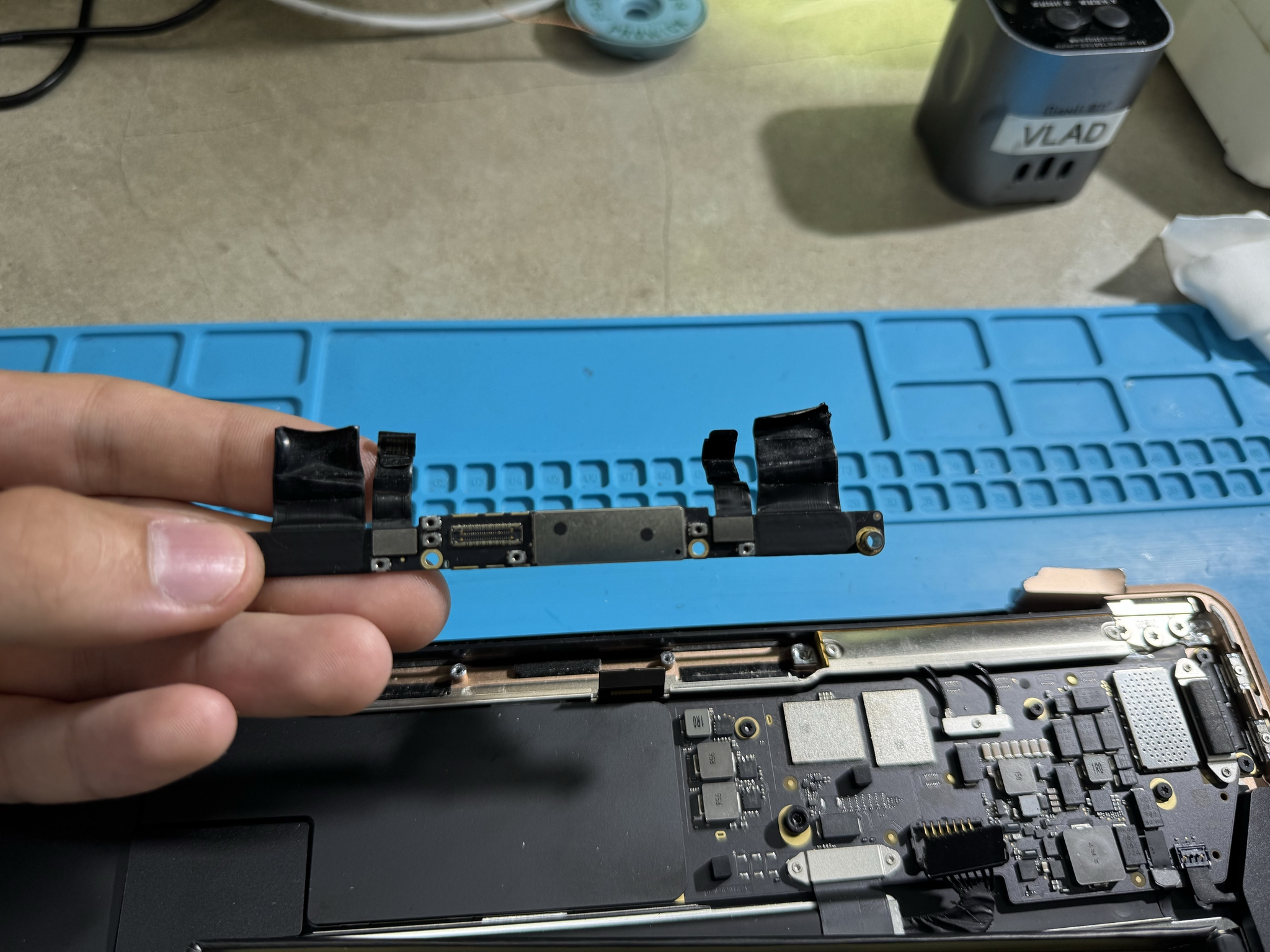

Отчекрыживаем огрызки шлейфов.

Берем родной тикон и припаиваем его а матрице донорскими шлейфами.

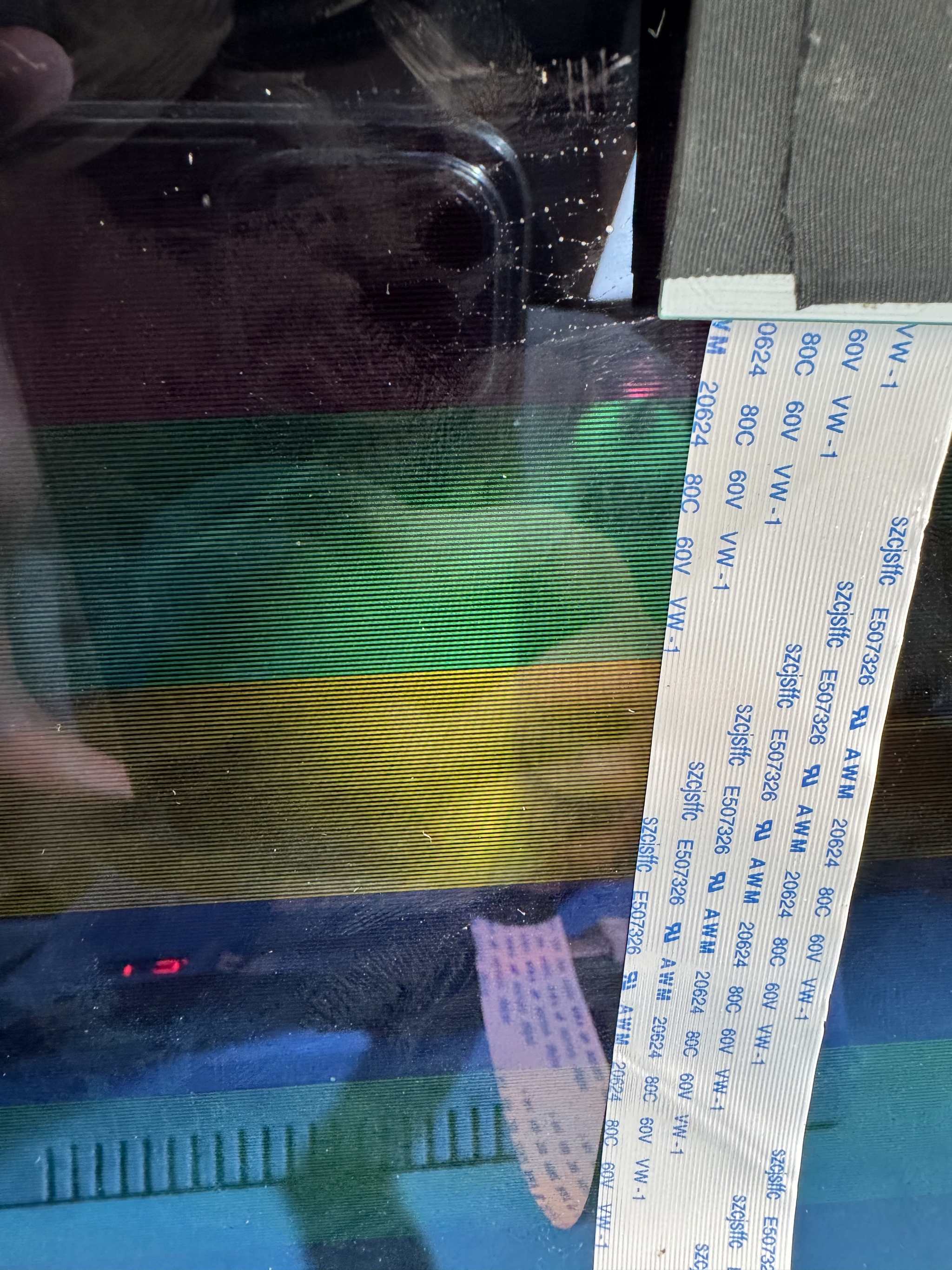

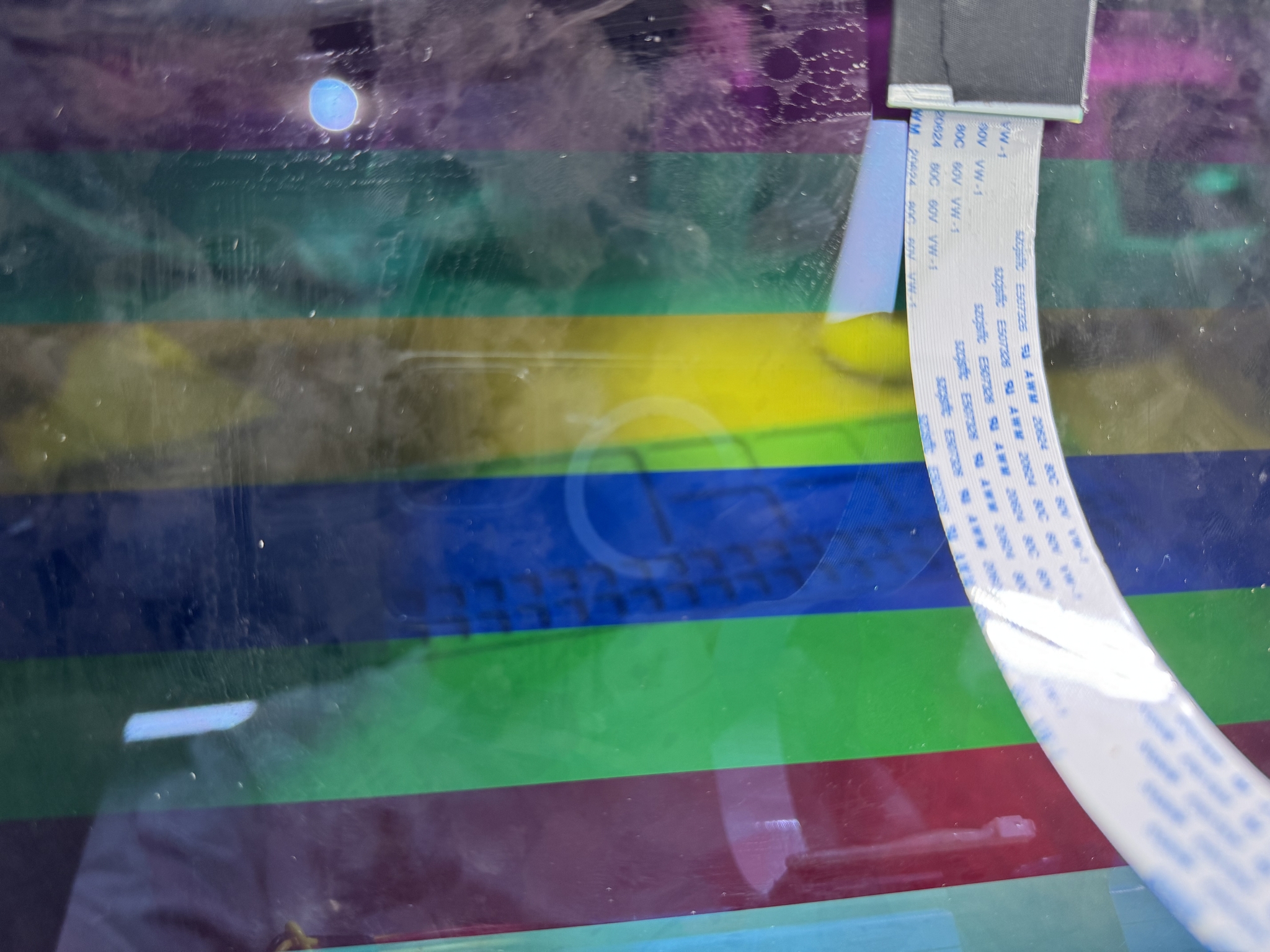

И видим замечательную картинку в полосочку. А все потому, что помимо физической расправы, макбук был еще и залит водичкой. Ккккомбо.

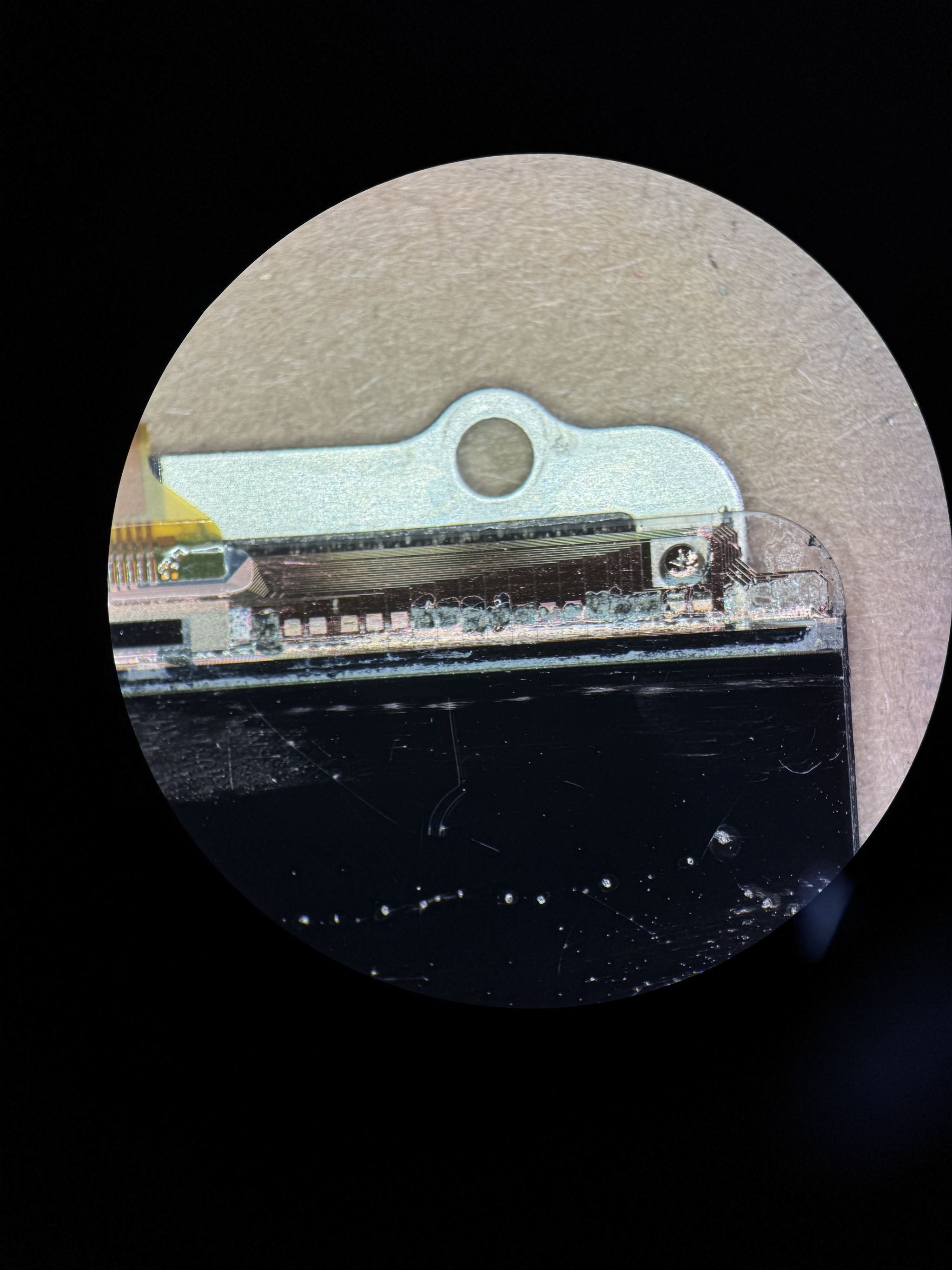

Данные артефакты характерны для залитых или сколотых углов у матрицы. Если в первом случае при удачном стечении обстоятельств можно продлить жизнь устройства, то во втором уже как правило ничего кроме замены матрицы не остается.

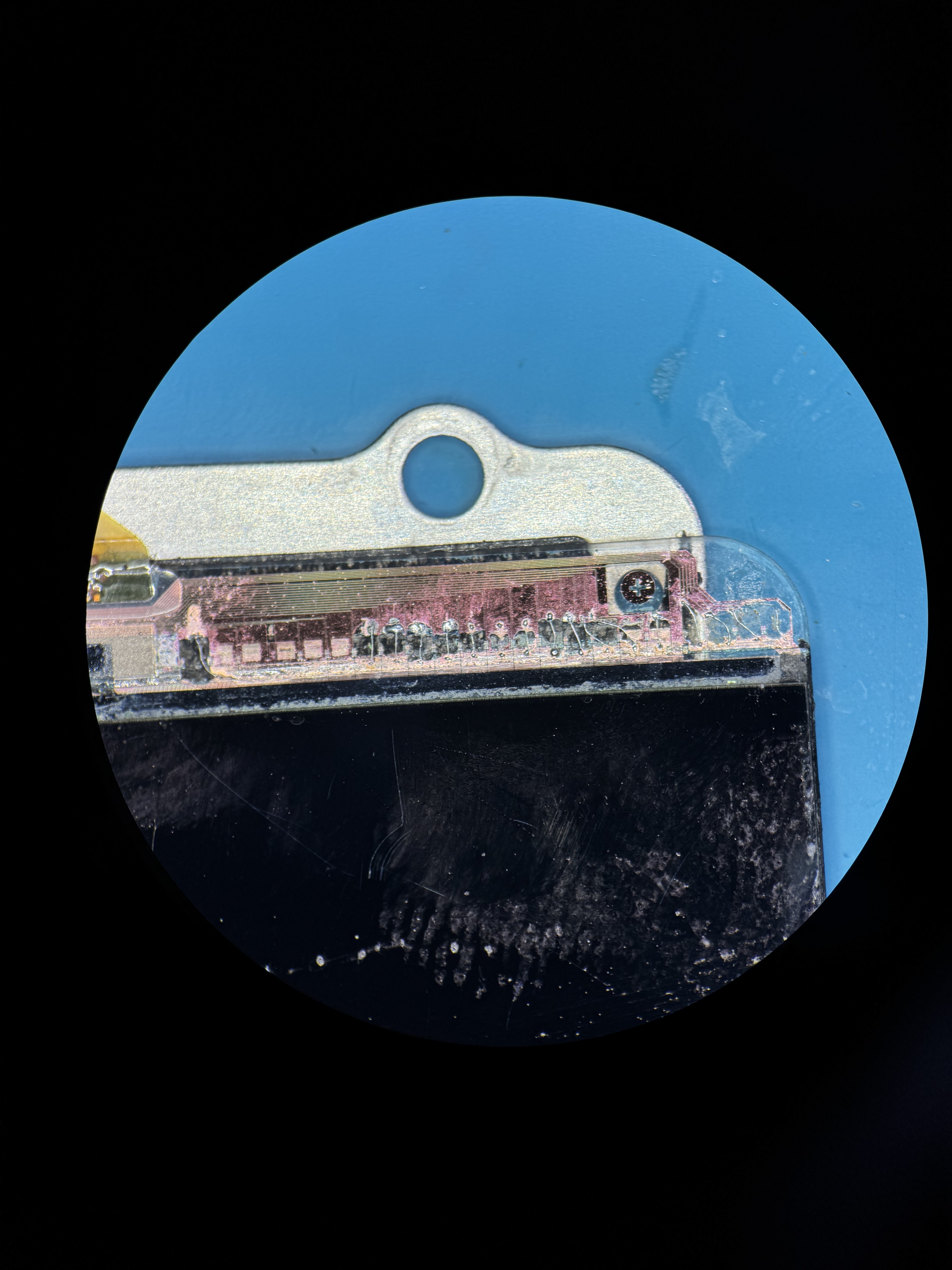

В данном конкретном случае нам сильно повезло, потому что дороги разъело не под ноль и есть куда паять мычки.

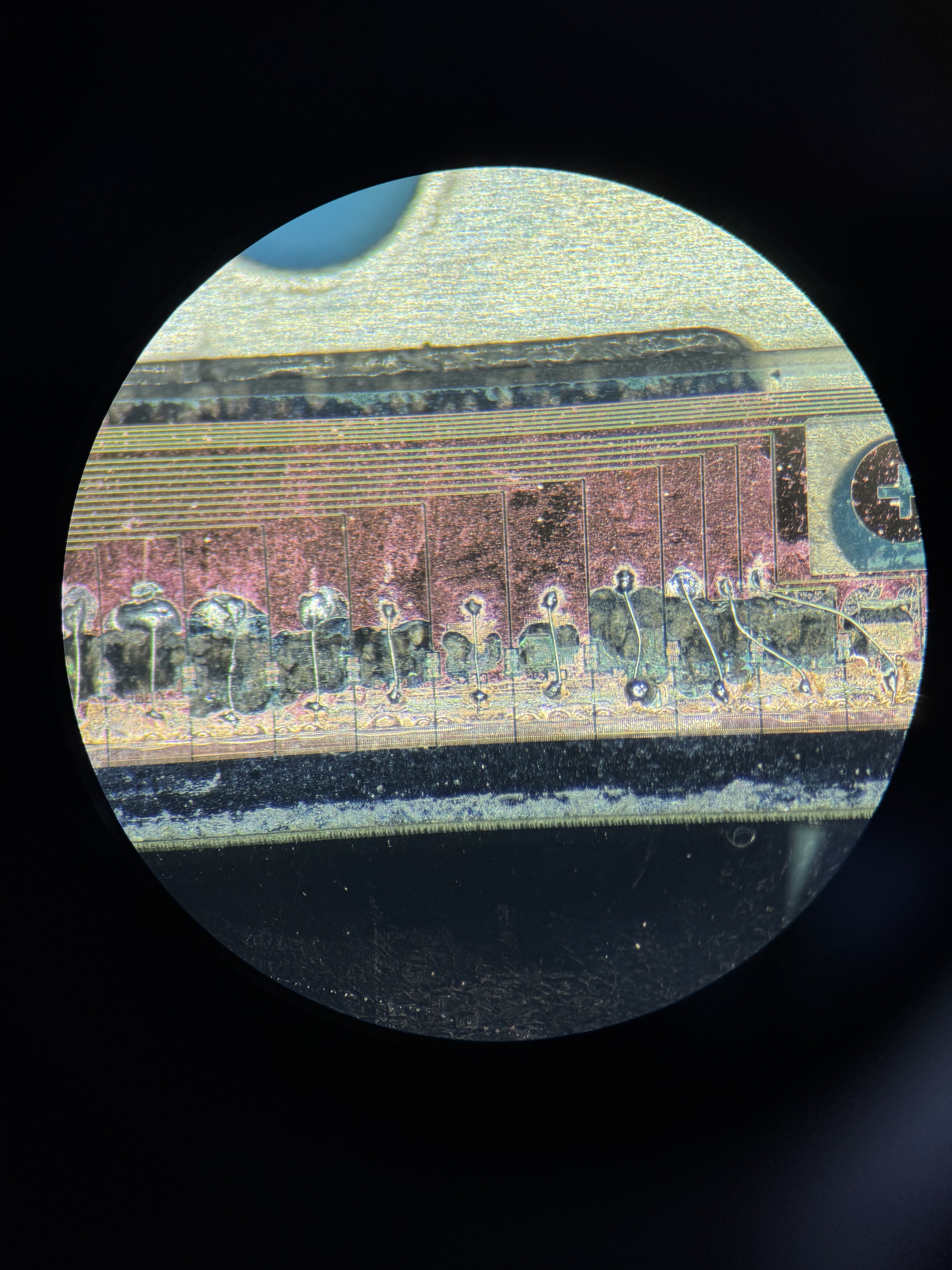

Достаем ортофосфорную кислоту, моток комариных причиндалов и начинаем восстанавливать все что видим. А видим мы в общей сложности 17 дорог.

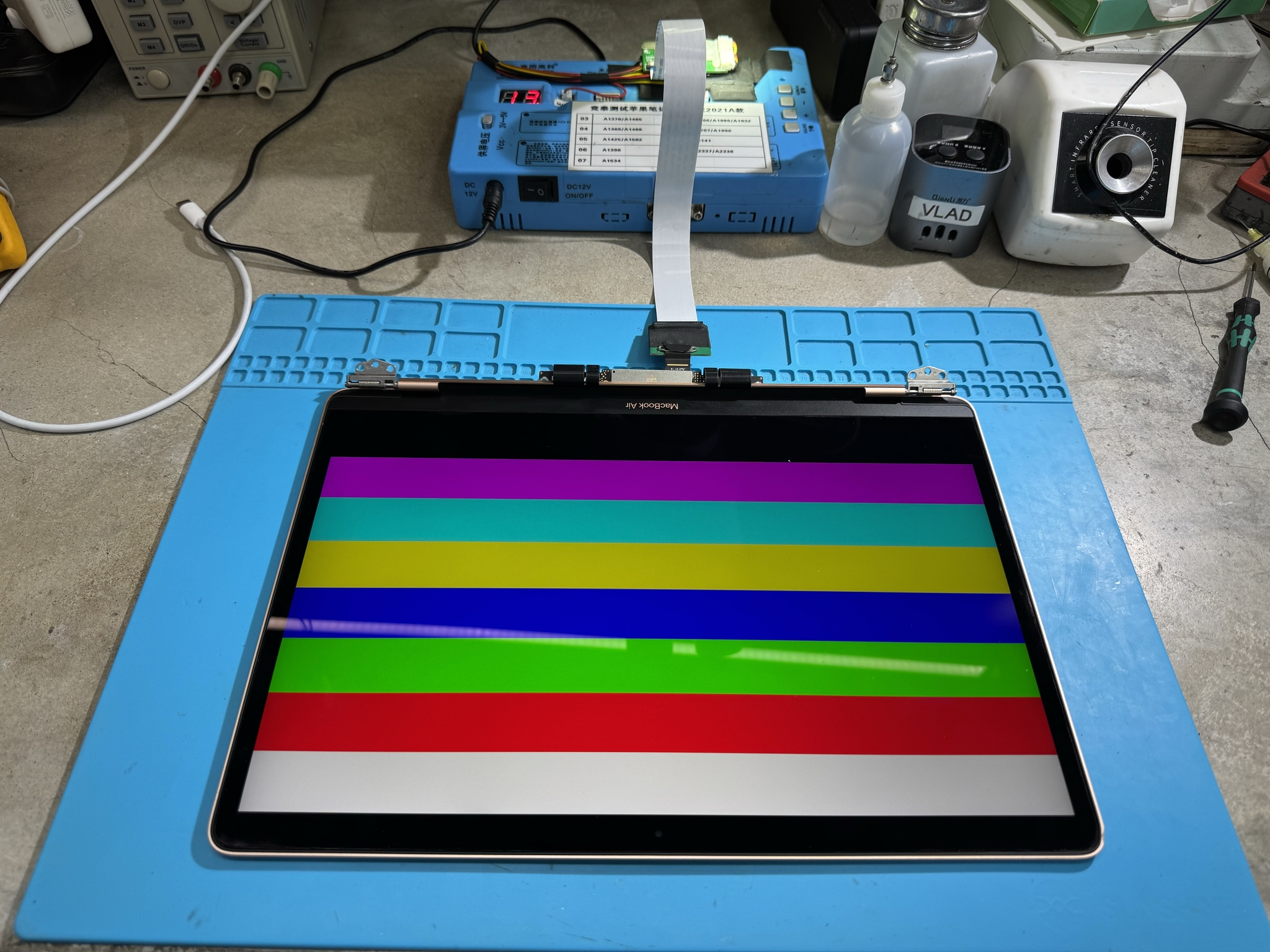

После нудного писькокидательства полосок на изображении и след простыл. А это значит можно переходить к следующему шагу.

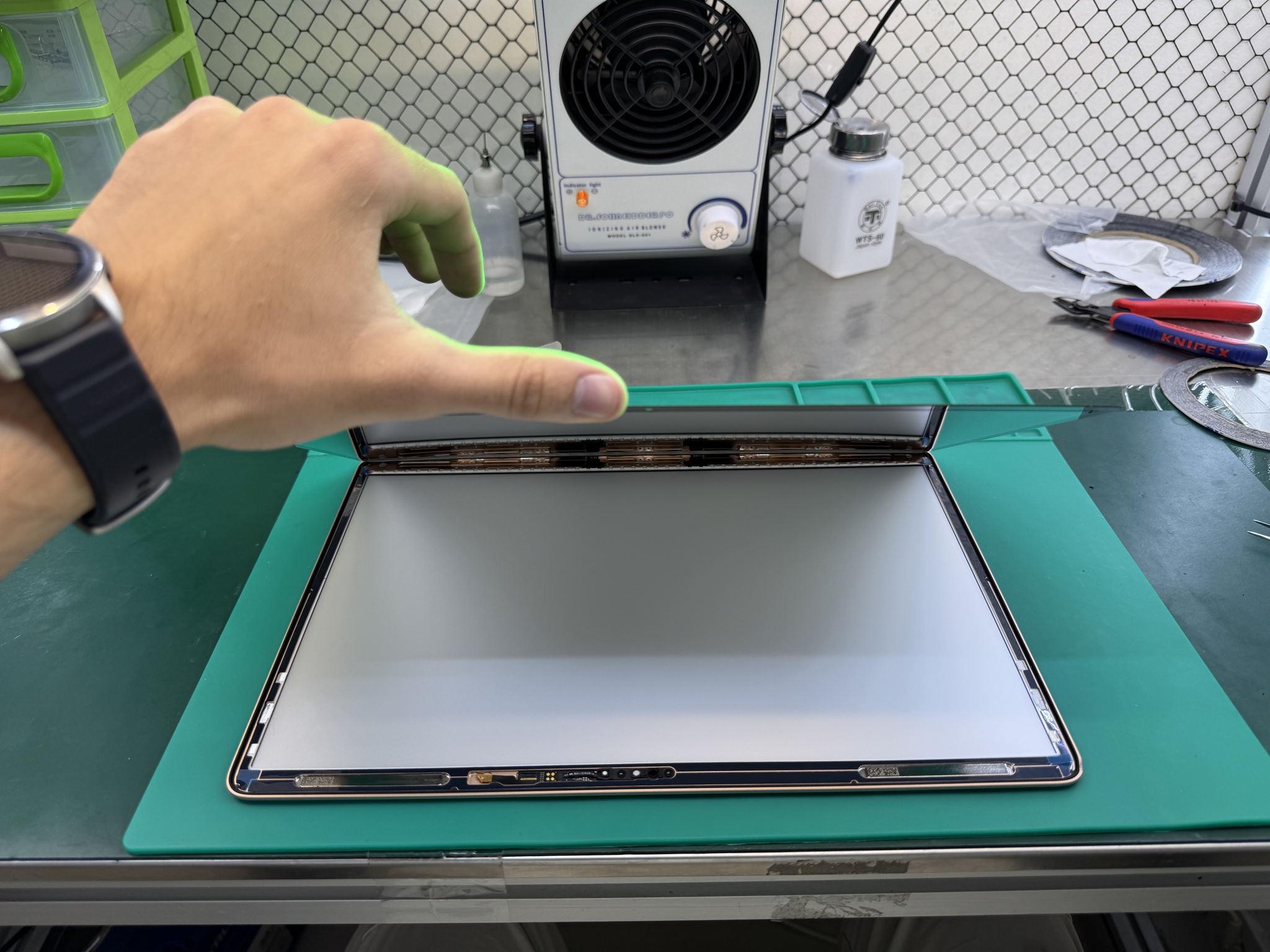

Берем донорскую крышку, ляпаем новую резинку, проклеиваем проклейку, закидываем родной шлейф с датчиком освещенности и камерой (без родного датчика трутон весело машет ручкой и перестает работать, это такой привет от эпла всем мастерам, меняющим крышки в сборе) и склеиваем весь этот пирог взад.

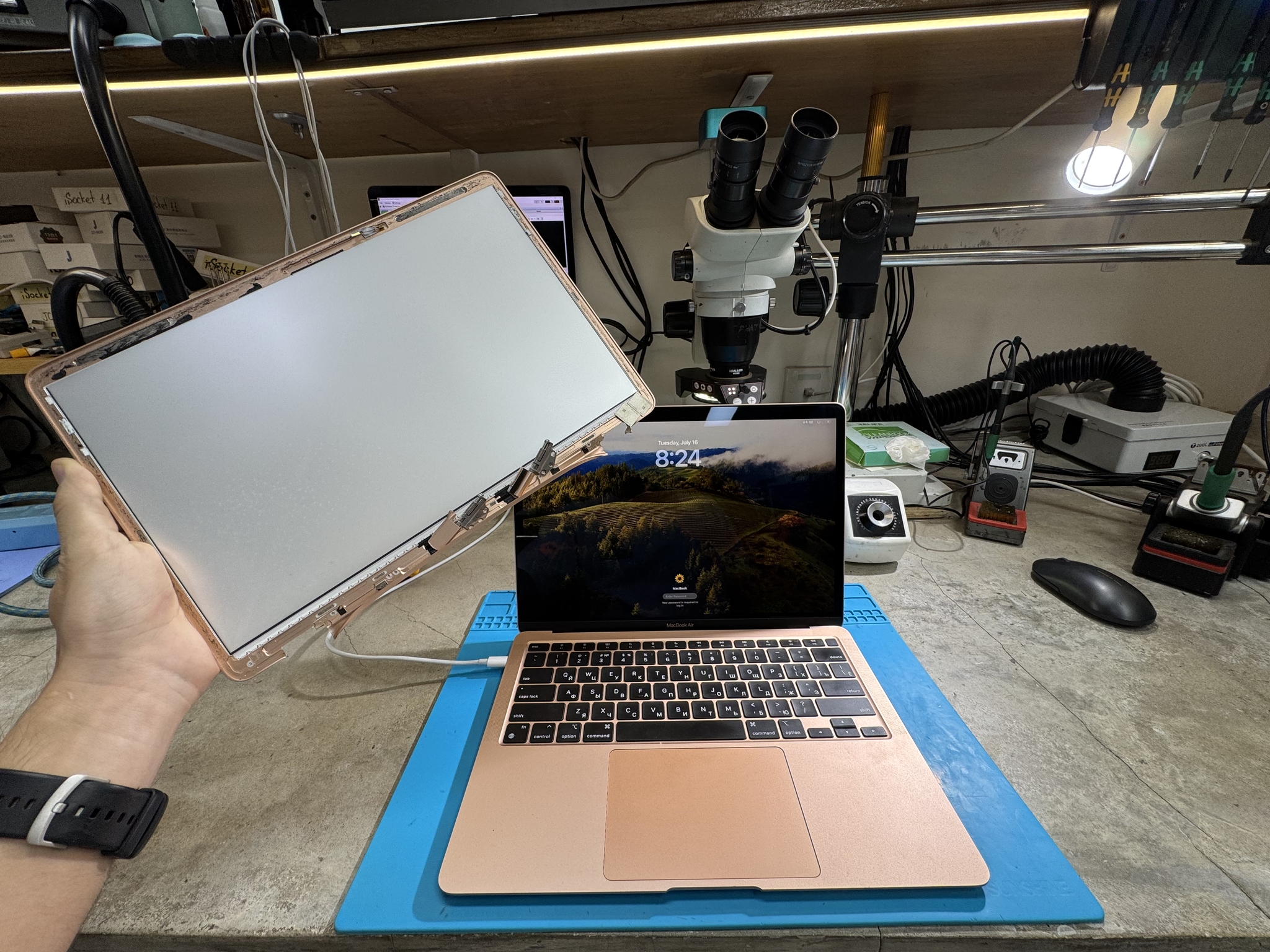

Готово, дисплейный модуль выглядит чуть лучше чем был.

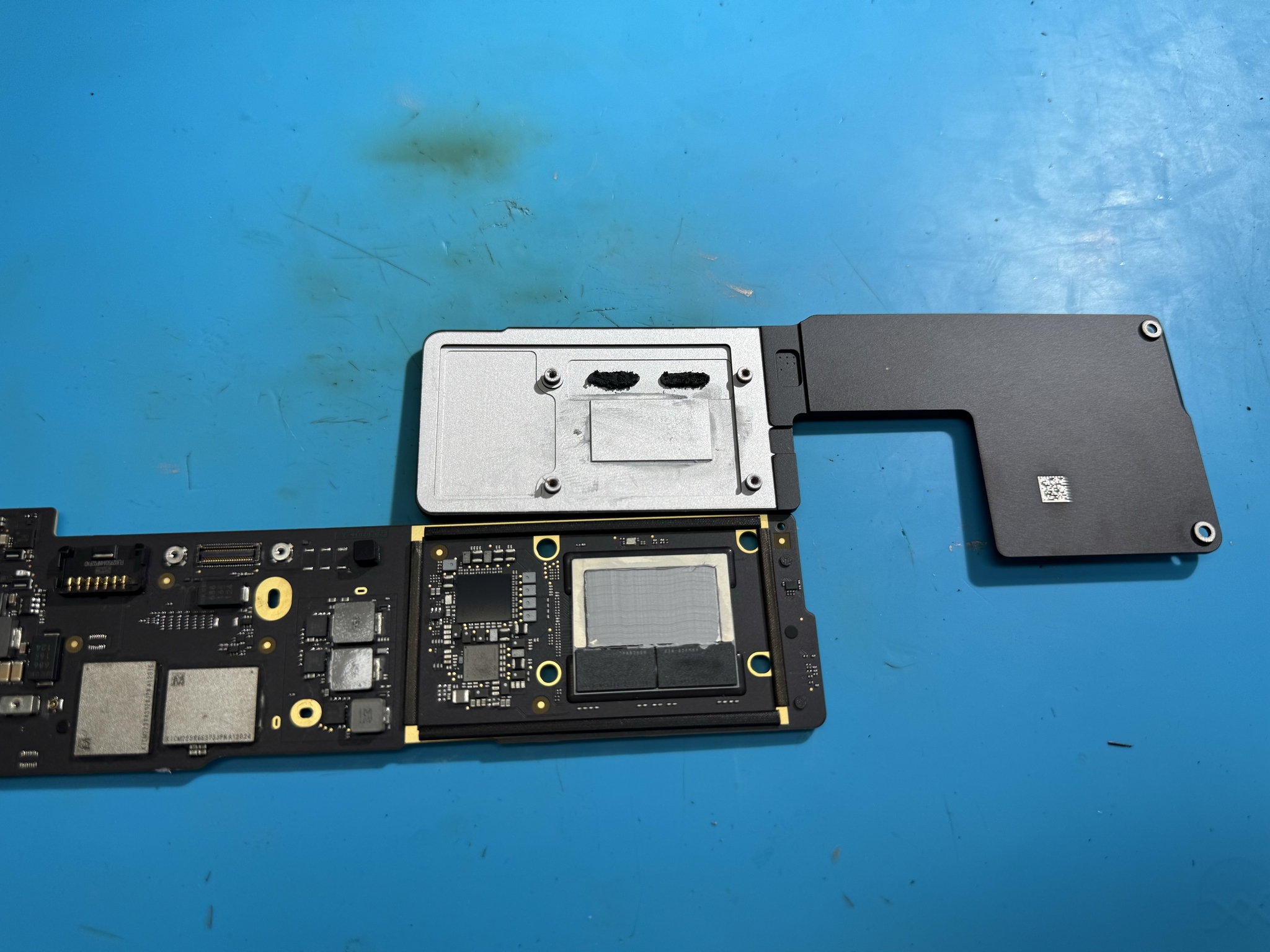

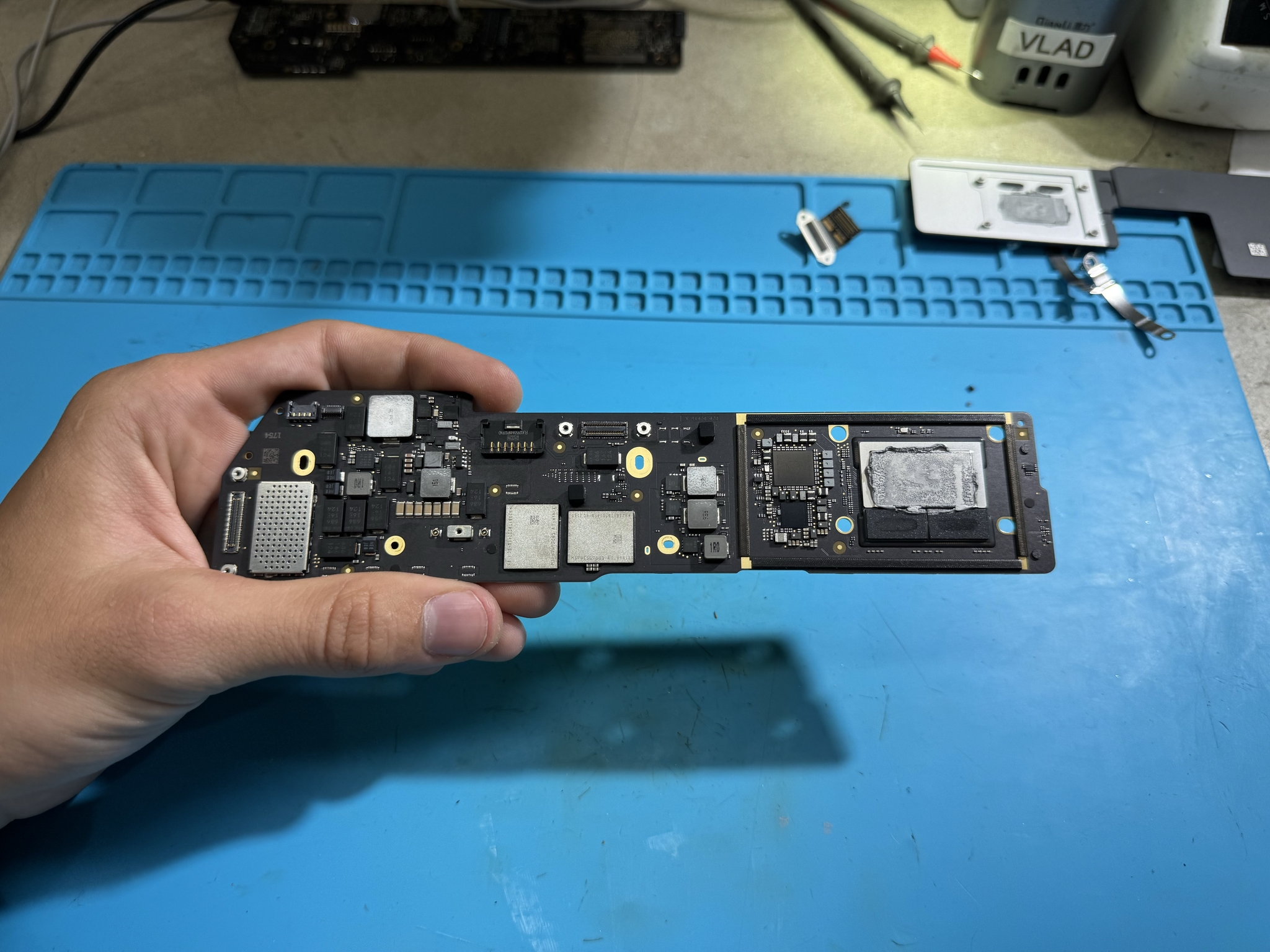

Раз уж дисплей получилось восстановить можно и память немного прокачать. Скидываем здоровый радиатор пассивной системы охлаждения и видим малюсенькую плату.

Сдуваем старые чипы с помощью фена паяльной станции.

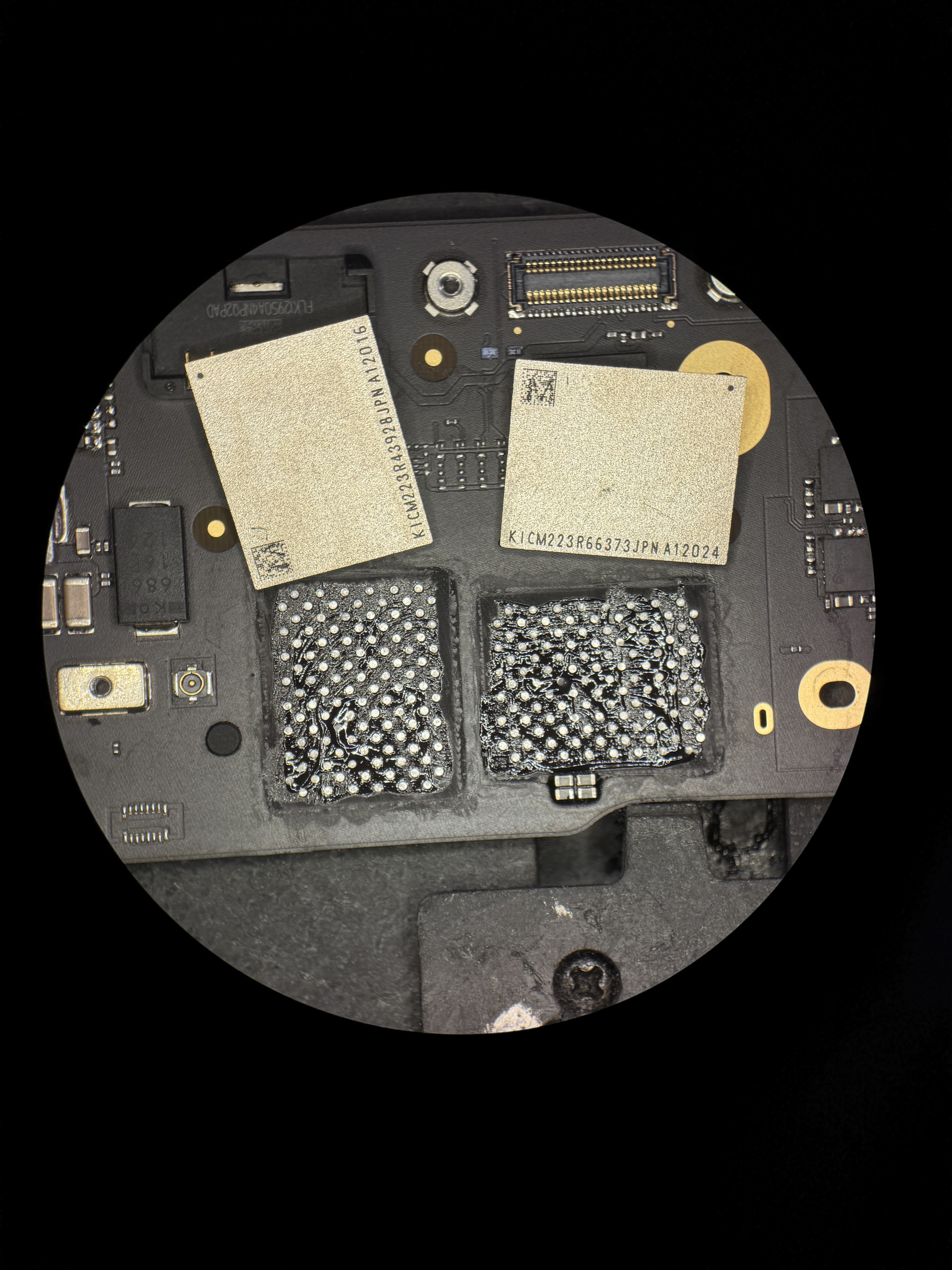

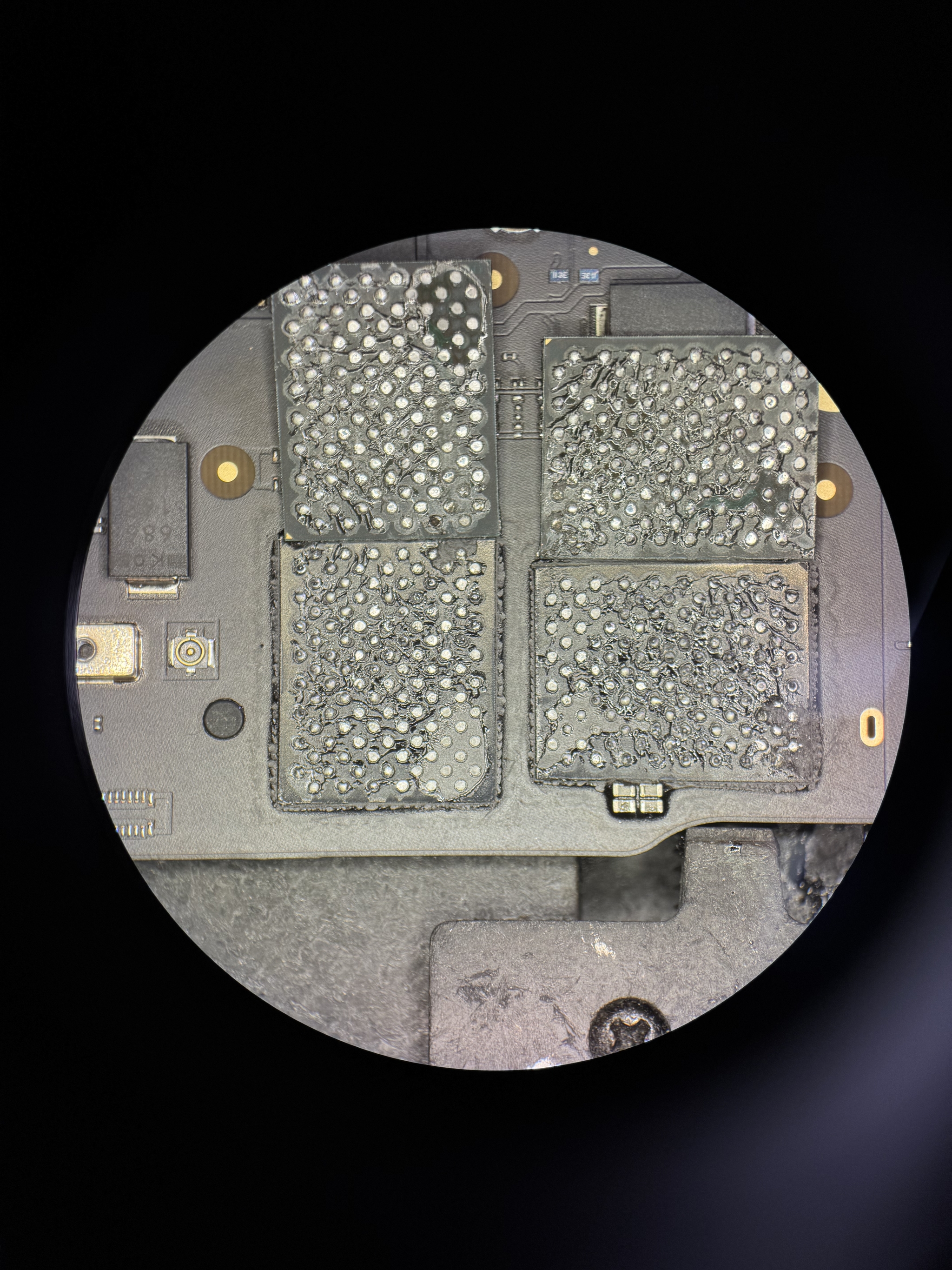

Зачищаем посадочные места под чипы и снова дуем, ведь как известно, если не дунуть, то никакого чуда не произойдет.

Мажем какую-то там пасту.

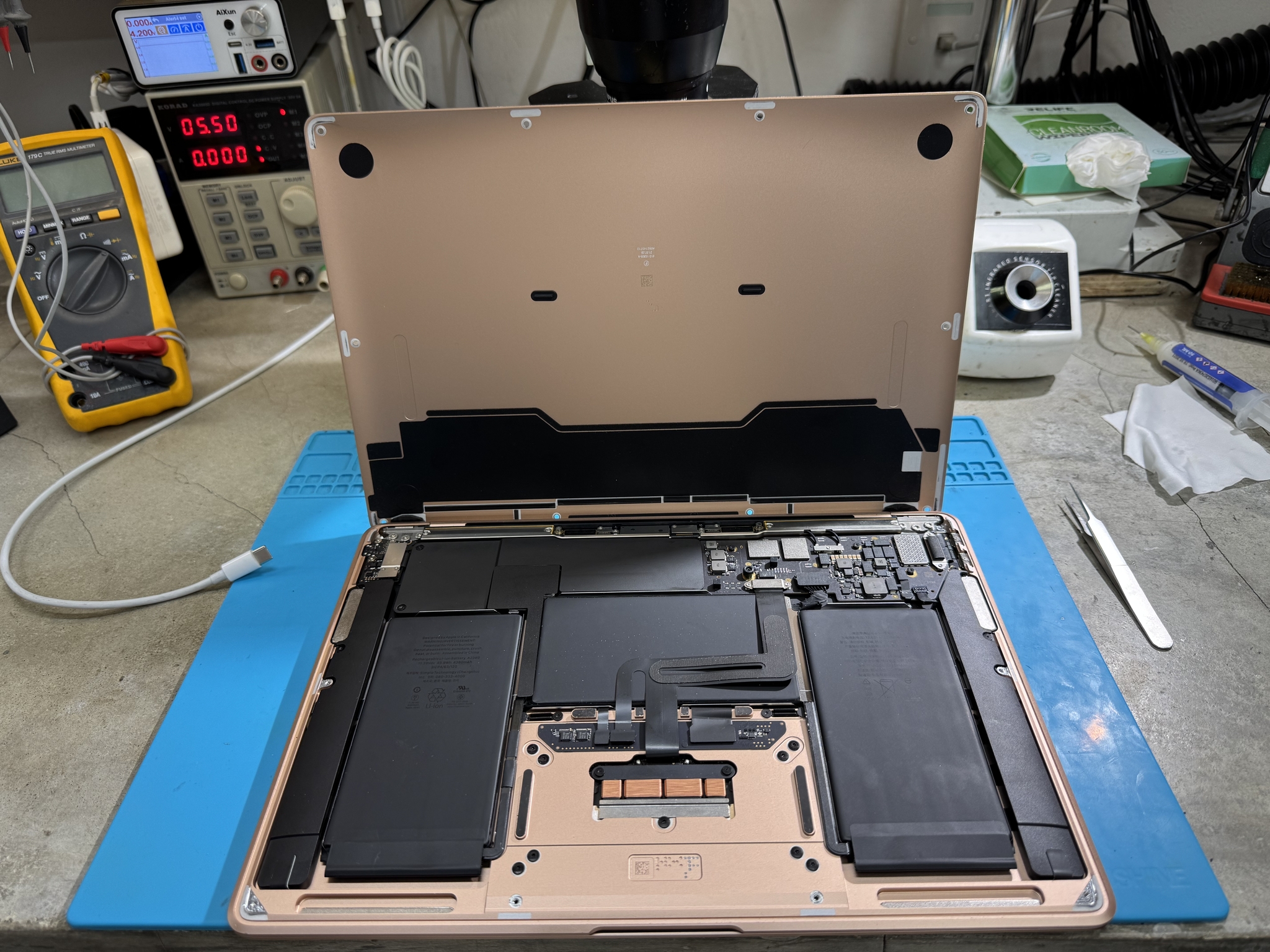

И собираем все в обратном порядке. Ведь как известно, настоящие мастера сначала собирают, а потом тестируют, ну и опять разбирают если где-то накосячили.

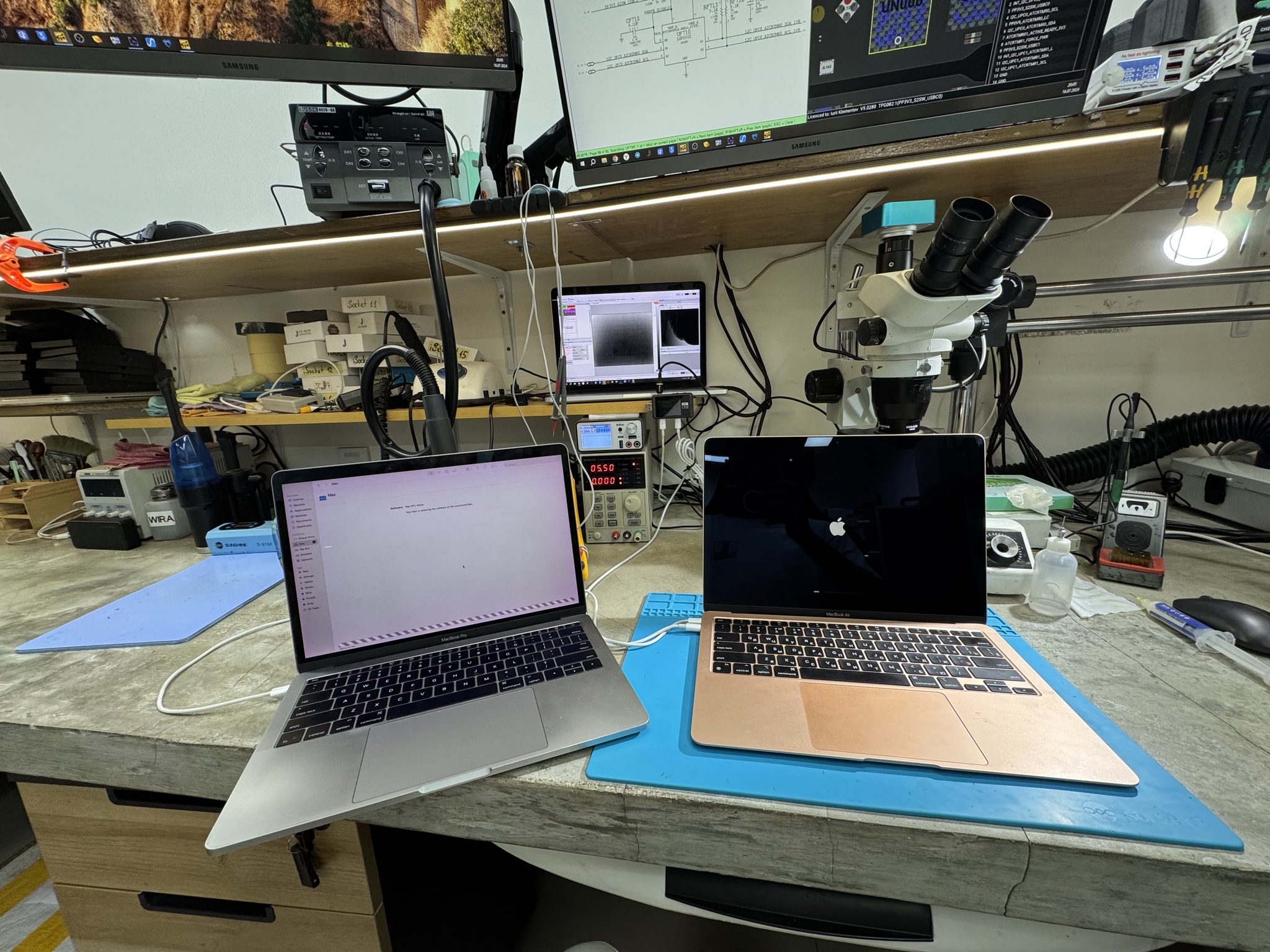

Роняем ноутбук в дфу с тестпоинтов на плате и прошиваем с помощью другого макбука из файндера.

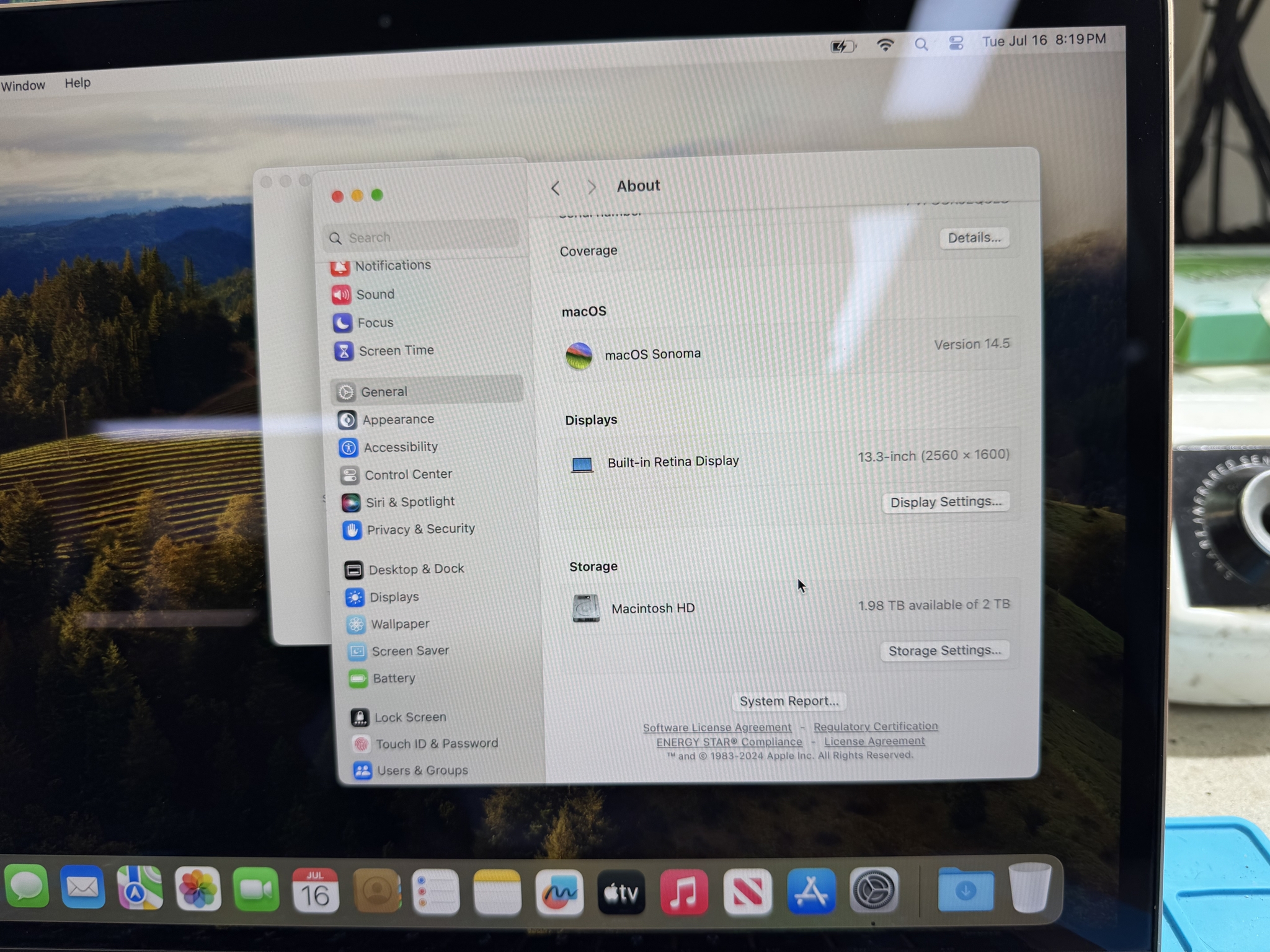

К сожалению чипы объемом более 1 тб еще не научились производить, так что после прошивки и первоначальной настройки видим максимальный для этой платформы объем памяти, а именно 2 терабайта вместо установленных до этого 256 гигабайт.

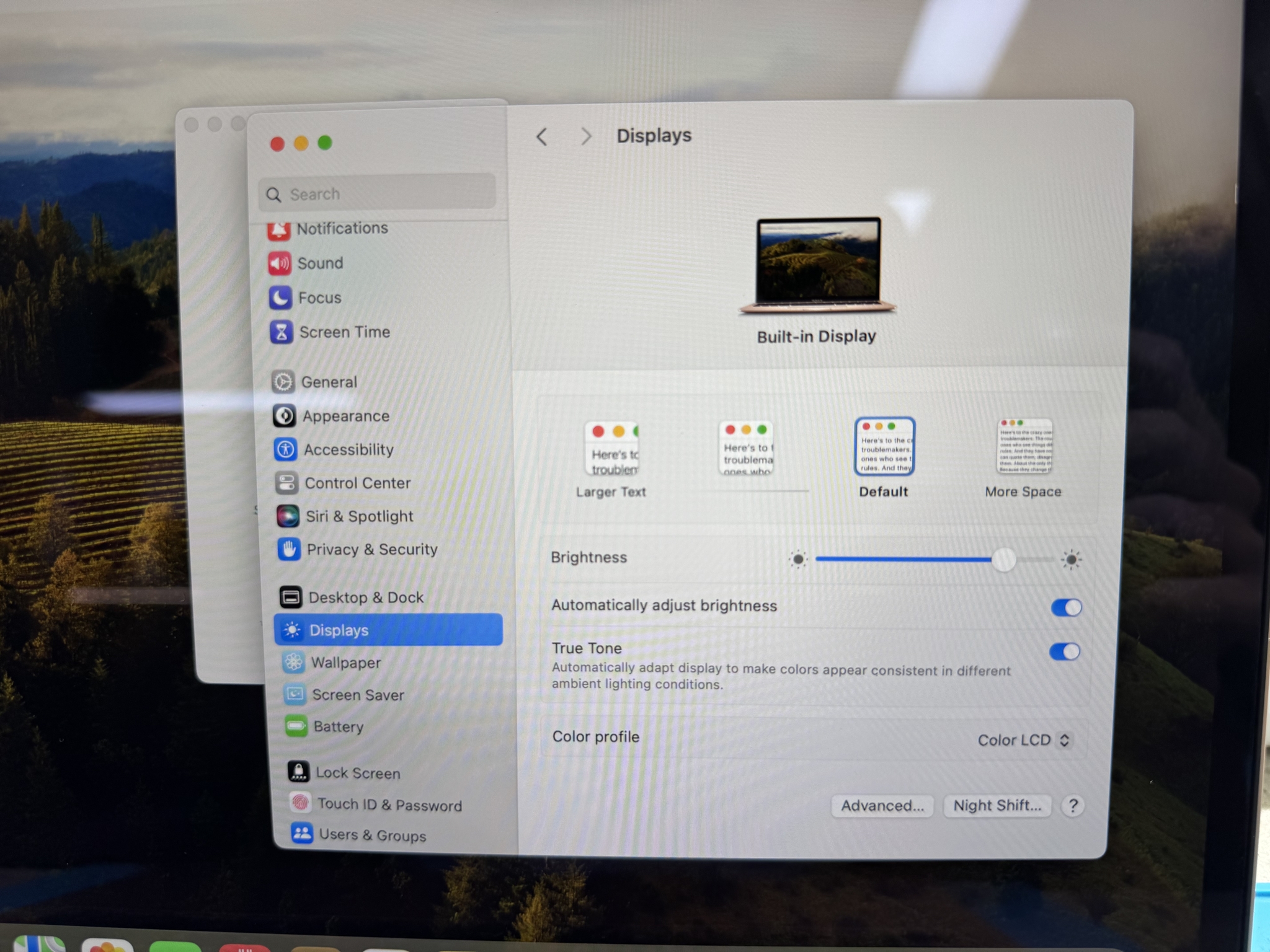

Ну и куда же без трутона.

На этом данный ремонт завершен.

Всем спасибо кто дочитал, до встречи в новых постах.
