Ремонт объектива Nikon 24-120mm 1:4G⁠⁠

Приветствую моих дорогих подписчиков и новых читателей!
Разбавлю ленту с баянами из одноклассников своим хобби, а именно ремонт всяких разных дорогих стекляшек для фотолюбителей.

На столе замечательный и желанный многими объектив от Nikon. Полнокадровый, классный современный зум с постоянной светосилой и стабилизацией. Вот последнее и буду восстанавливать, бич современной техники, порвало шлейф на стабилизацию. В общем стандартная работа.

Объектив достаточно потрепанный. Ни разу не сожалею об этом и уважаю людей который инструмент используют по назначению. Техника должна работать, иначе обесценивается труд людей создавших этот инструмент.

Куча пыли под линзой, остатки клея под резинкой зума. Nikon, я уже устал от этих растянутых резинок) Каждый ремонт растягивается по времени чтобы прополоскать резинки в бензине и оторвать остатки клея как в этом случае.
Чтобы растянутые резинки приняли изначальную форму их надо недолго подержать в бензине и высушить, это для тех кто не в курсе. Но каждый раз одна и та же картина, всеми любимый секундный клей.

Разбирается до основания, работа долгая.
У меня достаточно опыта в таких ремонтах, знаю как устроены большинство Nikon, Canon, а так же Tamron, Sigma, Sony, Tokina, Fuji. Но вот Nikon знаю лучше всего, как то с ними хорошо сложилось.
Разбирая этот объектив первый раз мне казалось что его конструкция какая то коллаборация разных производителей. Это вообще не Nikon старых версий, и это не Nikon более новых конструкций. В этом как то всё иначе, сложно. Собирается не интуитивно и коряво. Однажды даже прислали такой в ремонт, точнее в сборку, разобрали до винта и не собрали, пришлось собирать как паззл. Поэтому не рекомендую пытаться его починить без опыта.

От Nikon тут только отвратительная укладка электроники и шлейфов, в этом они были безупречны)

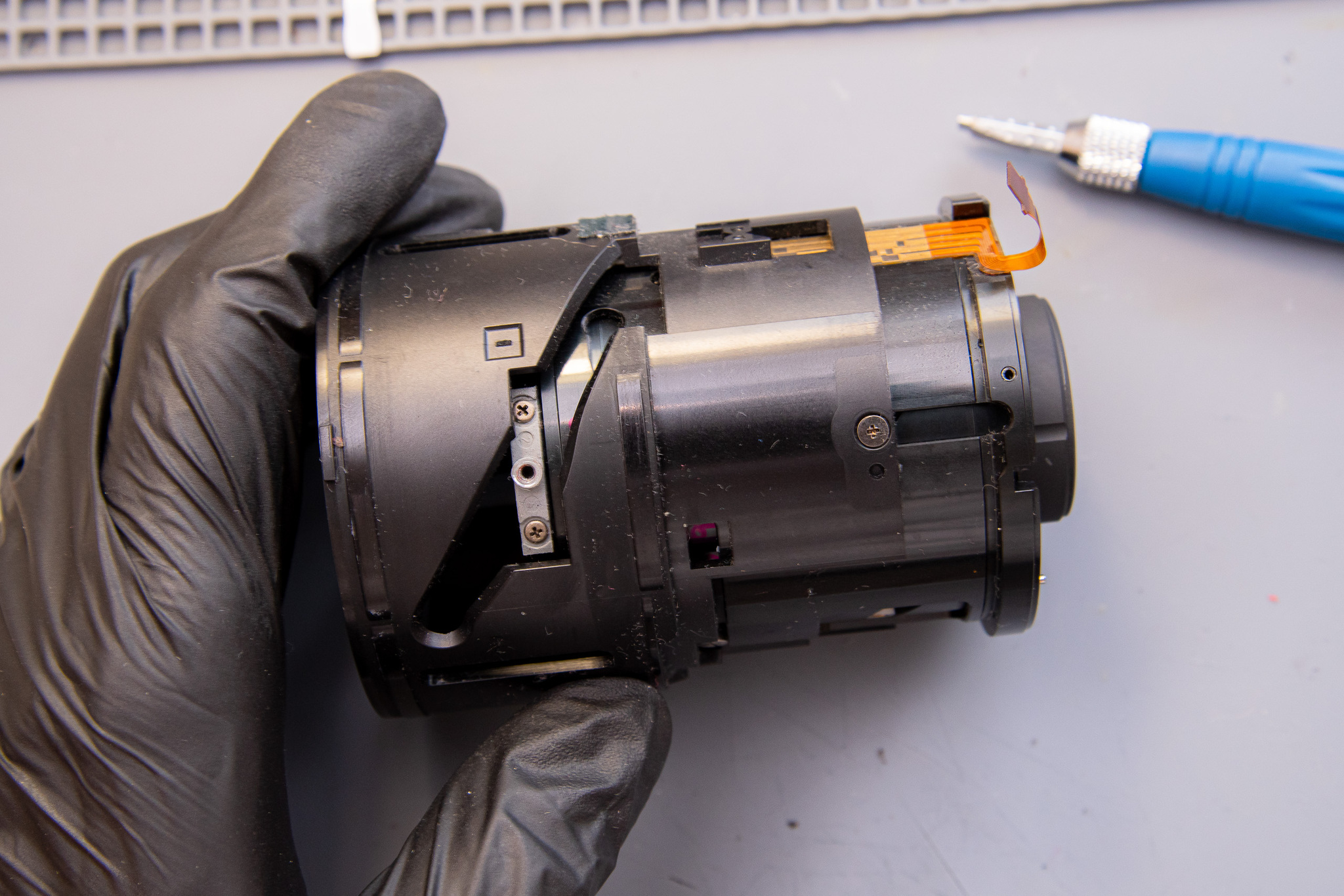

Вот эту часть корпуса легко снять и не возможно надеть обратно, постоянно во что то упирается и не хочет сесть на свое место.

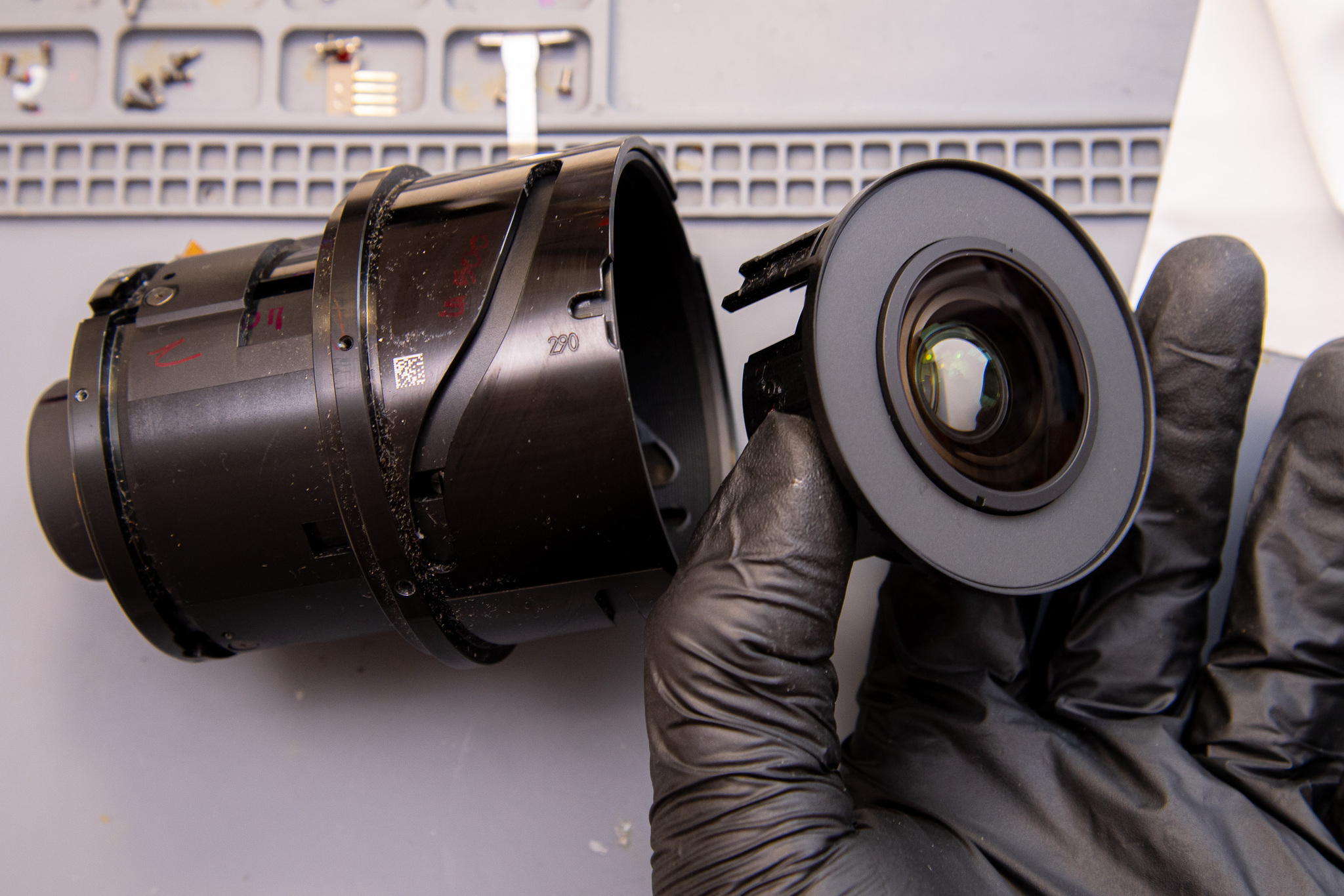

Очень много грязи, при этом объектив с золотым колечком на оправе. Это значит он относится к профессиональной линейке и имеет пылезащиту. Условия работы были тяжелые.
Обязательно ставить метки! Кстати объектив уже бывал в ремонтах и какие то метки в нем уже есть, но каждый мастер рисует своим почерком, пришлось всё стирать чтобы не запутаться.

Объектив имеет Nano просветление для обалденного контраста и правильной цветопередачи. Я обычно протираю линзы от загрязнений спиртом и очищенным бензином, или их смесью. И меня постоянно спрашивают не вредит ли это стеклам и просветлению. Ну так вот, обычно не вредит. Но не в этом случае. Nano от Nikon нежнейшее покрытие которое царапается от легкого прикосновения. И основная проблема в объективах с таким покрытием, что Nikon, с..ка, не указывает на оптических схемах на каких именно линзах нанесено это покрытие!
Поэтому когда в ремонтах у меня объективы серии Nano, я чищу линзы либо просто воздухом, либо спиртом когда уверен на 200% что это просветление где то в другом месте.
Пусть лучше останется пару пылинок чем снести просветление и выкинуть объектив в мусорку, потому что без просветления это будет мутнящий кусок стекла и пластика.

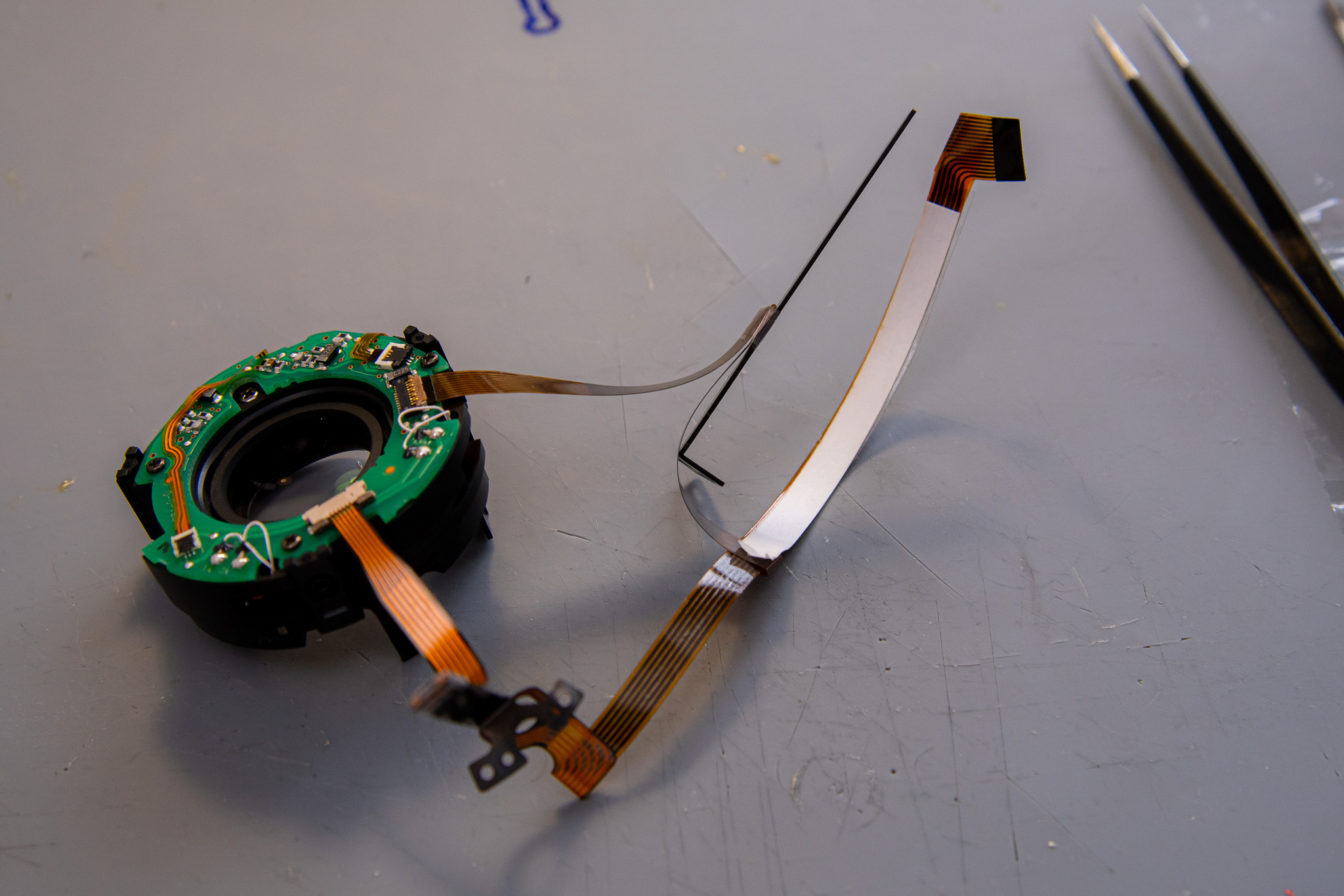

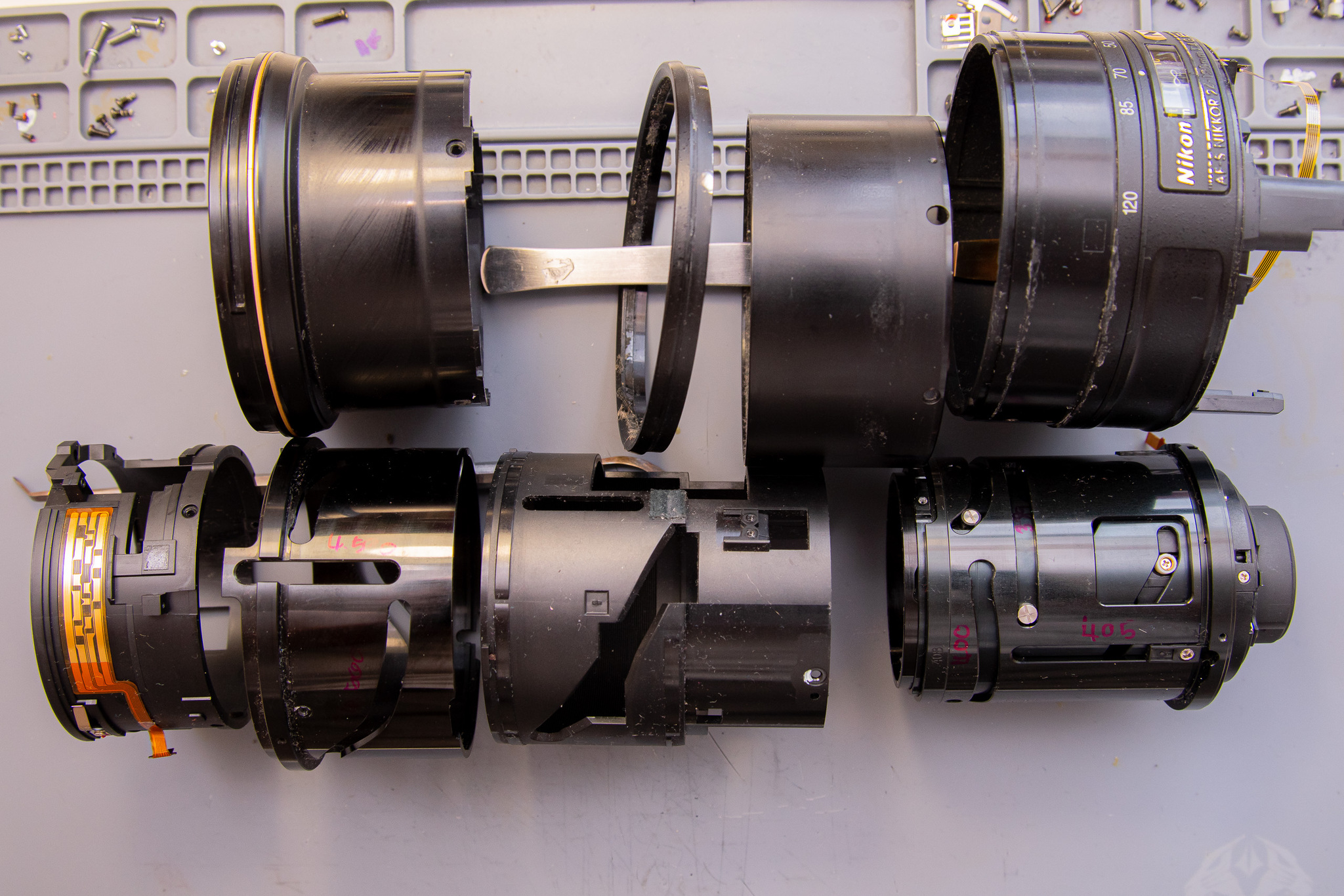

Малым ходом раскидался объектив на составляющие, и надо лезть еще глубже. Снялась лишь верхняя оболочка с системой зуммирования и фокусировки. Блок стабилизации обычно расположен рядом с диафрагмой, а это самое нутро.

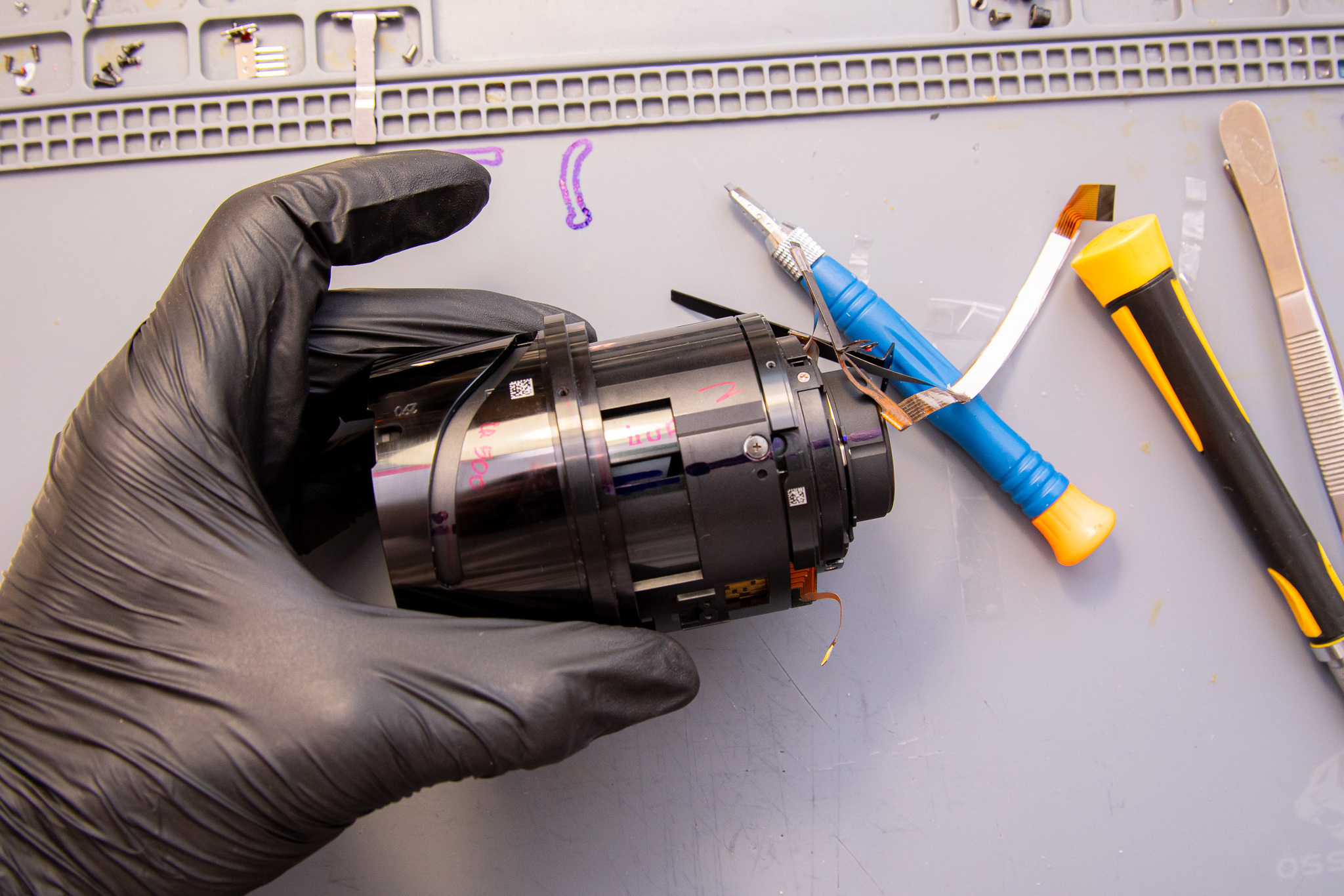

Остатки шлейфа не мешали при разборке так как я их добил и отрезал.

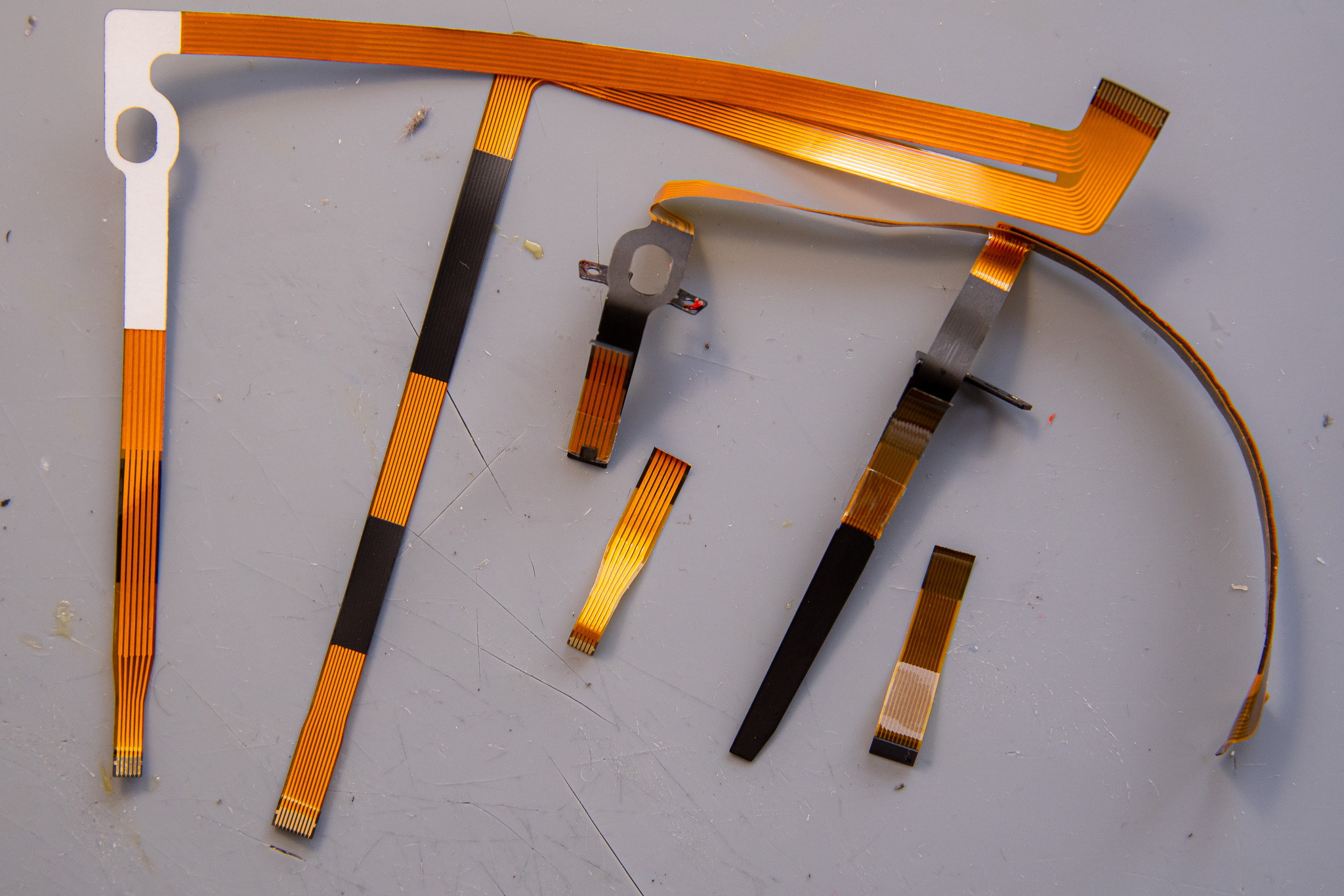

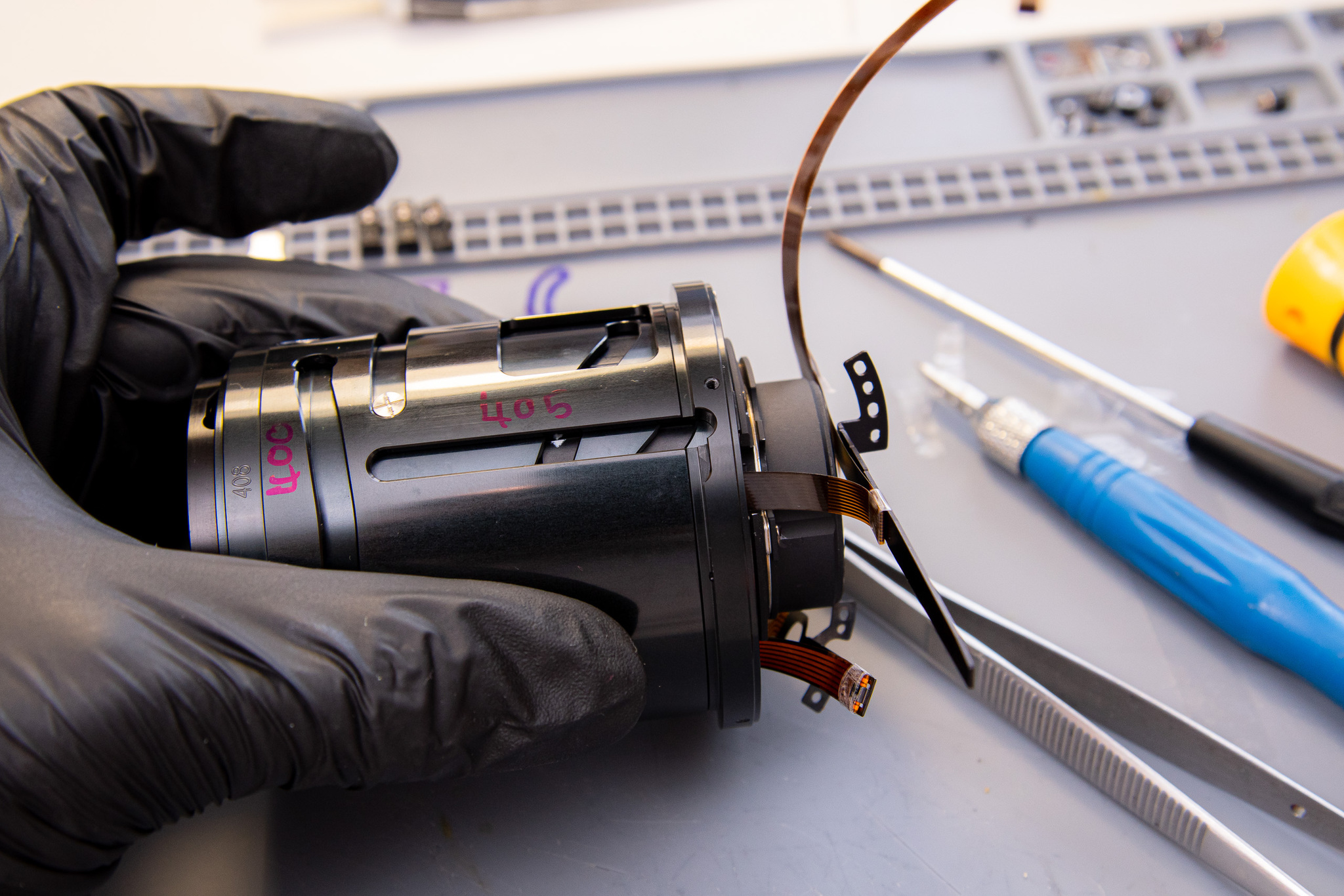

Сборка будет сложнее потому что шлейф стабилизации это нечто, ни до и ни после Nikon не делал так непродуманно и не удобно. Это просто какая то портянка сложной формы.

Всё это надо собрать с этим болтающимся недоразумением и ничего не испачкать.

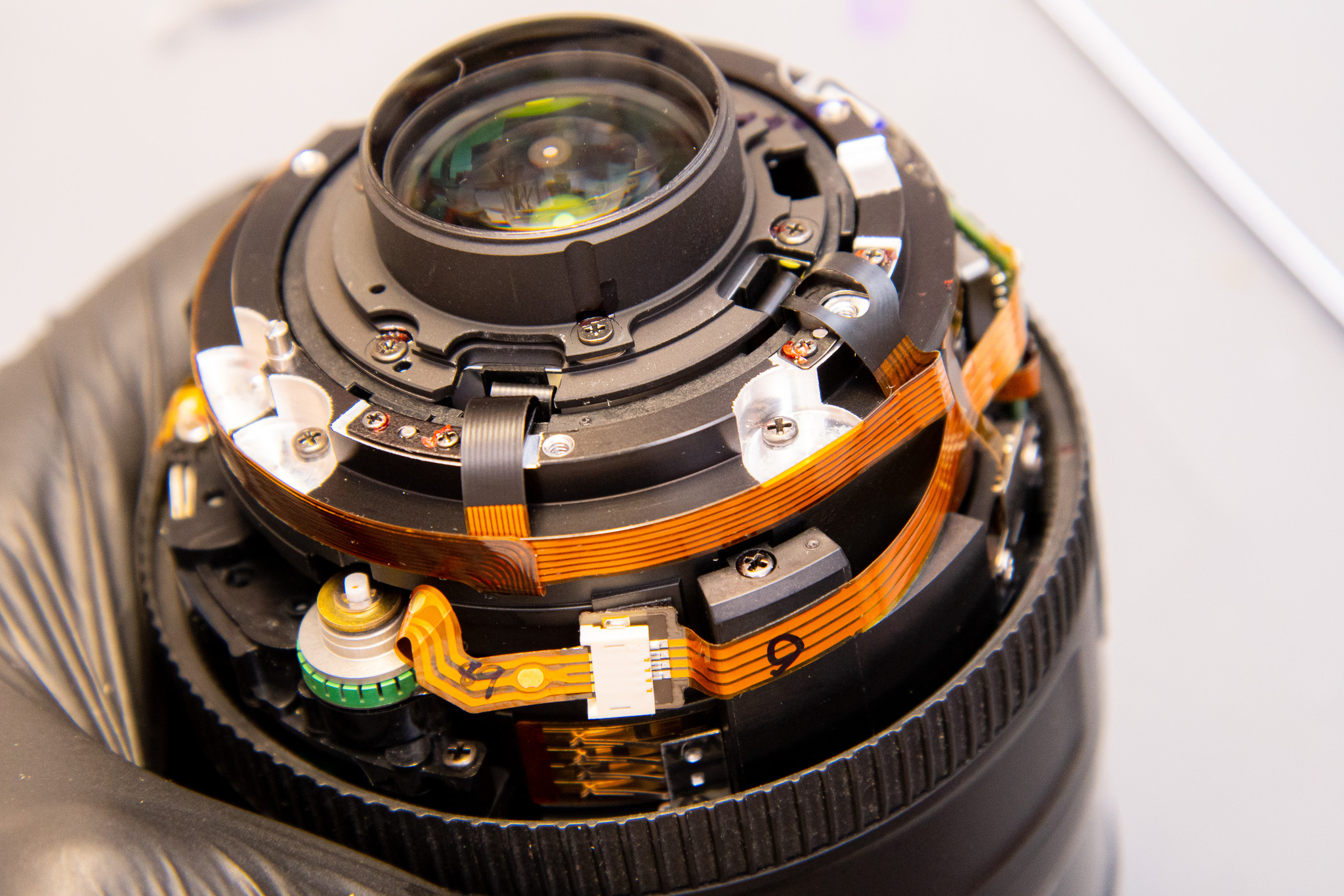

По окончанию надо шлейф вывернуть наизнанку и проклеить его по окружности корпуса.

На всё про всё ушло 2-3 часа, а в первый раз я промучился полтора дня.
Каким бы не был этот объектив сложен в ремонте, он очень хороший. Крепкий и качественный по результату.
К сожалению примеров фото лишь один, красивейшие листики дерева за моим окном. Ремонтник с ограниченным временем ни разу не фотограф.
А на этом откланяюсь, надеюсь кому то было интересно.
