Ремонт часов "Электроника 2-08"
Привет, Пикабу!
Я тут немного приболел, и по сему случаю руки наконец-то дошли до ремонта многолетних "долгов". Да и опыта в ремонте за эти годы поднабрался, так что, приступим.
Будем восстанавливать в рабочее состояние недоремонтированные мной в 2016 году часы "Электроника 2-08". Часы принадлежали моему деду и исправно служили с 1988 по 2016 год. Вот они:
В часах был выгоревший индикатор, вытекшие и высохшие конденсаторы, цварц держался на честном слове, т.к. поплавал в живительном электролите... Всё это дело было заменено, но успехом ремонт не увенчался: часы периодически "убегали" и выдавали глюки на индикаторе. Увы, тогда эти проблемы мне победить не удалось и часы были положены в "долгий ящик", из которого, спустя 8 лет, были, наконец, извлечены.

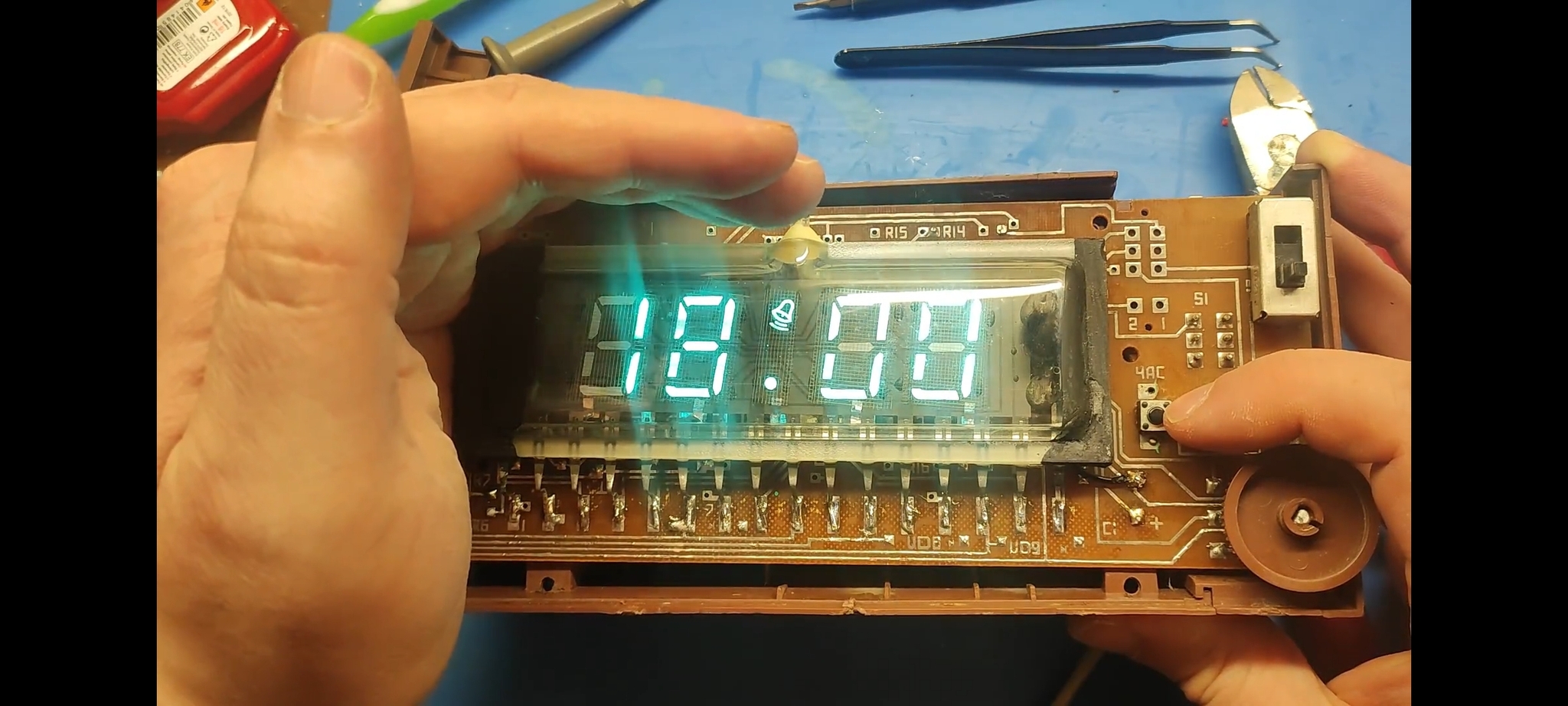

Подключив часы к сети, убеждаемся, что глюки никуда не ушли:
В старшем разряде часов должна быть цифра 1, однако остальные сегменты тоже немного засвечиваются. "Убегание" я проверять не стал: и так понятно, что оно никуда не делось.
Для понимания причины засвета старшего разряда часов подключим осциллограф к сеткам первого и второго разрядов. Сетка в подобных индикаторах отвечает за выбор разряда, который показывается в данный момент в условиях динамической индикации.
На осциллографе ожидаемо видим всплеск напряжения на обеих сетках сразу. Такого быть не должно. Как показала диагностика, это происходило из-за разлитого по плате электролита из старых конденсаторов, который я не до конца вычистил в 2016 году. Чтож, берём безворсовую салфетку, спирт, щётку и тщательно чистим всю плату:
После чего проверяем мегаомметром с пределом 200 МОм сопротивление в разных близких точках платы:
Везде больше 200 МОм. Порядок.
После чистки глюк с засветом первого разряда убрался:
Кроме чистки поменял кварц на более крупный (с ним проще запускается генерация):
Ну и, на всякий случай, зашунтировал микросхему генератора сигналов керамикой:
Возможно, это лишнее, но хуже точно не будет.
Архитектура этих часов - "стандартная" для СССР: они собраны на трёх микросхемах 176-й серии: ИЕ18 - это генератор сигналов на основе кварца, ИЕ13 - собственно, часы с будильником, ИД3 - двоично-десятичный дешифратор для вывода времени на вакуумный индикатор. Зарубежных аналогов этих микросхем, кстати, не существует. Это полностью отечественная разработка.
Часы стали работать нормально, поэтому собираем их обратно в корпус и ставим на полку, работать следующие 20+ лет :)
Пикабу канефоледымный :)
P.S. Эта статья в формате видео: https://dzen.ru/video/watch/65e755abaf6b8a158ff0627c
P.P.S. Напоминаю, что с приходом тепла буду заниматься восстановлением исторической системы освещения вокруг одного из панельных домов в Москве, в связи с чем крайне нуждаюсь в Ваших донатах :) Подробнее: https://dzen.ru/b/ZcJAa0IDw2fWR-Of
