Регулируемый блок питания.
Не пойму в чем проблема.
Решил собрать для себя блок питания из китайских модулей.
Все собрал, подключил и довольный воткнул в розетку в полной уверенности, что все заработает как надо. А хер там плавал.
Пошел дымок, быстро выключил и теперь гадаю на кофейной гуще где я лоханулся.

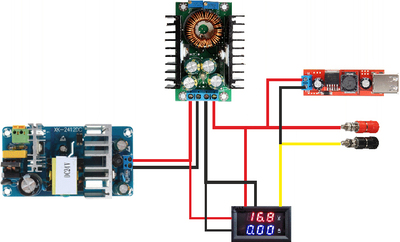

Подключал так:
Подскажите в чем может быть проблема.
На преобразователе сгорел с обратной стороны большой резистор R010:
Во время работы горел синий диод.

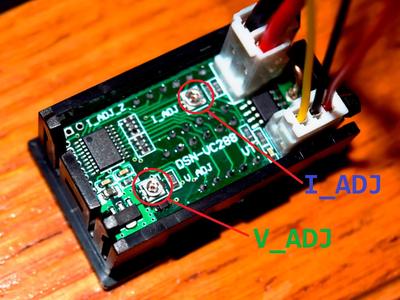

Так же не знаю для чего нужен желтый провод идущий от измерителя, воткнул его на минус.
Так же когда разбирал, вытаскивал провода с входа и выхода преобразователя заметил что они распушились, видимо пережал. Могло ли это стать причиной.
PS не силен в пайке и схемах :)
