Разберем советскую мечту 80х годов-«Электроника ВМ-12»

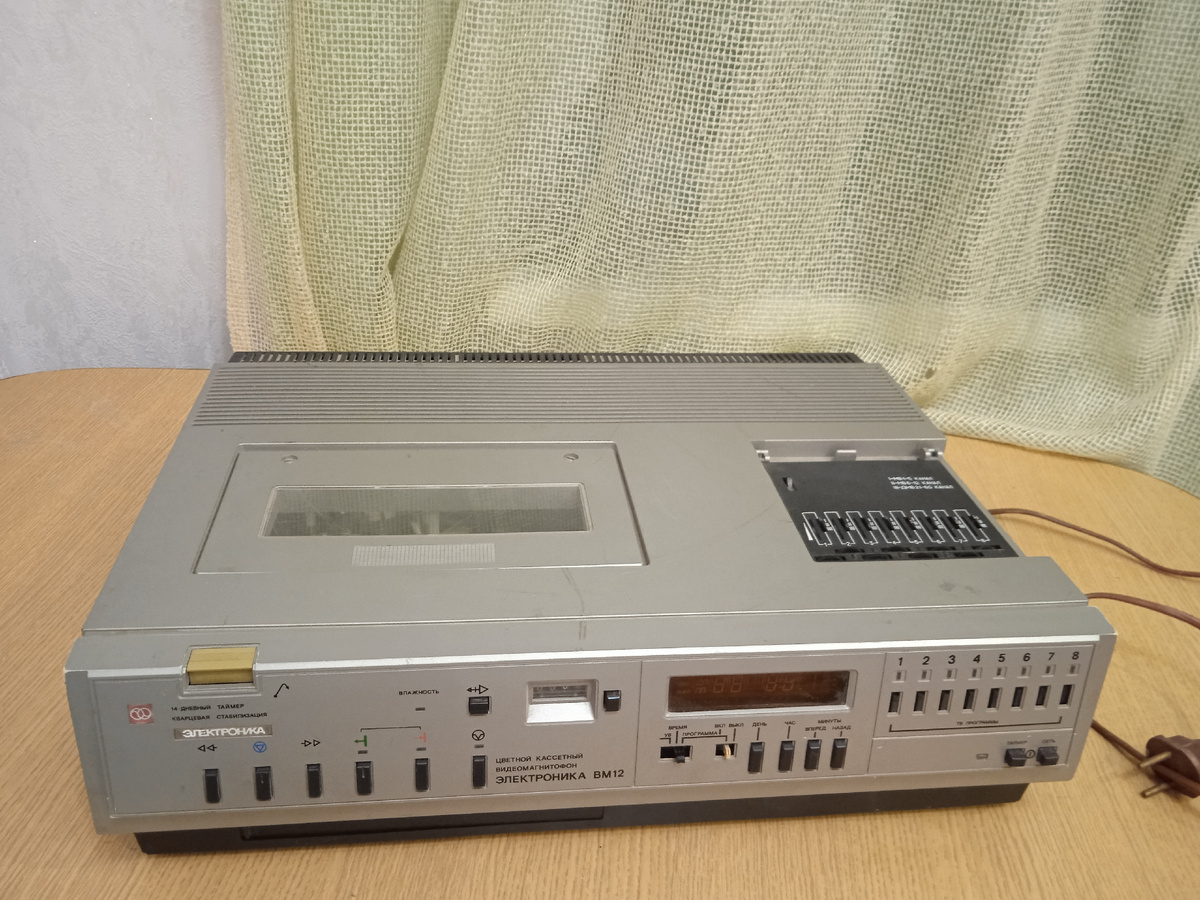

Сегодня заехал ко мне друг Сергей Николаевич, по совместительству внимательный читатель и главный критик, и с порога вручил огромный пакет со словами: «Это тебе рабочий материал для довершения спора». Распаковываю пакет, а там вот такой вот красавец.
Оказывается, несколько лет назад, его сосед, собрался отдать этот видеомагнитофон на растерзание охотникам за драгметаллами. Сергей Николаевич решил спасти легендарный видеомагнитофон от вандалов и выкупил у соседа. Собирался отремонтировать, но руки никак не дошли. Так и лежал он в шкафу, дожидаясь своего часа.
На прошлой неделе, у нас с читателем, разгорелся жаркий спор. Он рвал тельняшку на груди и доказывал, что видеомагнитофон «Электроника ВМ-12» нагло скопирован с японского собрата Панасоника. Я ему пытался объяснить, что в данном случае никто не воровал, а была куплена лицензия у фирмы Matsushita Electric Industrial. Причем еще и купили часть производственных линий. Читатель стучал кулаком в грудь и утверждал, что он лично снимал копию с японских микросхем этого видеомагнитофона, терпеливо отшлифовывая слой за слоем.
Вот тогда я и высказал идею, что надо разобрать оба видеомагнитофона и сравнить - что там скопировано, а что сделано по-другому.
Сергею Николаевичу эта идея понравилась, вот он и принес рабочий материал для выяснения истины.

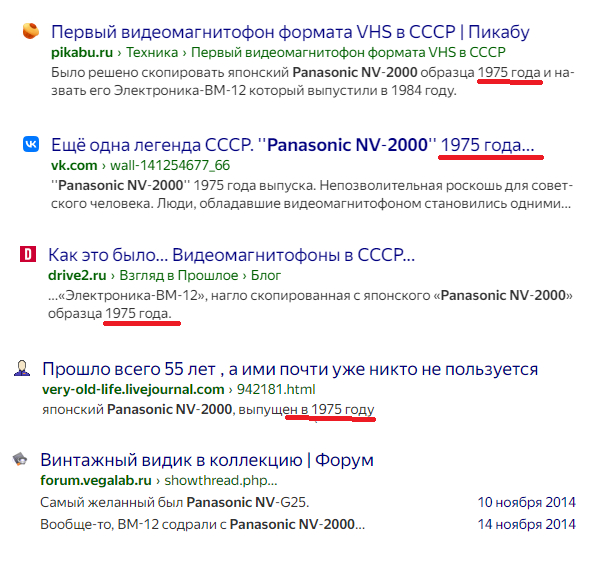

Еще одно важное замечание он высказал: какой-то ярый критик СССР написал, что технически отсталый Советский Союз скопировал «морально устаревший японский видеомагнитофон «Panasonic NV-2000» 1975 года выпуска». Эту наглую ложь перепечатывают десятки сайтов, абсолютно не удосуживаясь проверить информацию. Их даже не смущает, что стандарт VHS появился только в 1976 году!!!! Выпуск видеомагнитофонов VHS начался только в 1977 году.

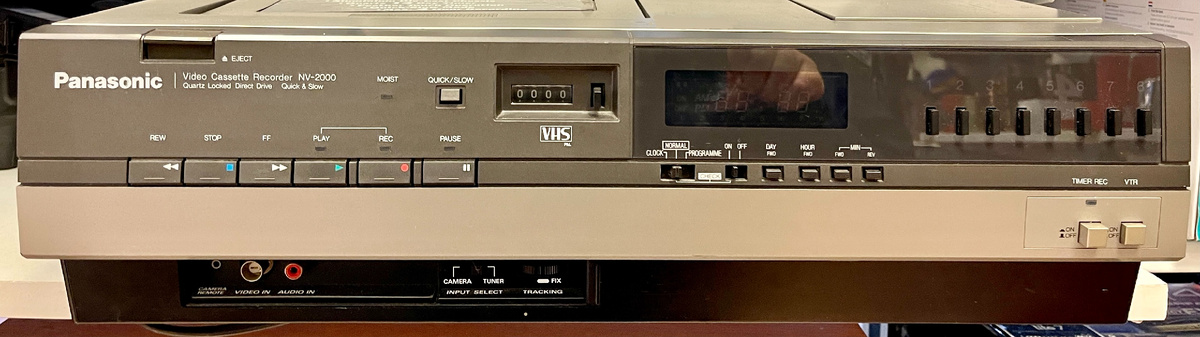

Видеомагнитофон «Panasonic NV-2000» начали выпускать в 1981 году. В том же году СССР принял решение о начале производства видеомагнитофонов стандарта VHS. Так что, это был самый современный магнитофон на то время. Опытную партию видеомагнитофонов выпустили уже в 1982 году под маркой "Электроника Видео-82".
Вопрос к знатокам: сколько стоил видеомагнитофон «Panasonic NV-2000» в 1981 году в западных странах?
Переходим к нашему ВМ-12. Конечно же, мне очень хочется включить и посмотреть аппарат в работе, но я каждый раз бью себе по рукам: сначала надо открыть и убедится, что аппарат не бабахнет при подаче напряжения и не натворит бед.

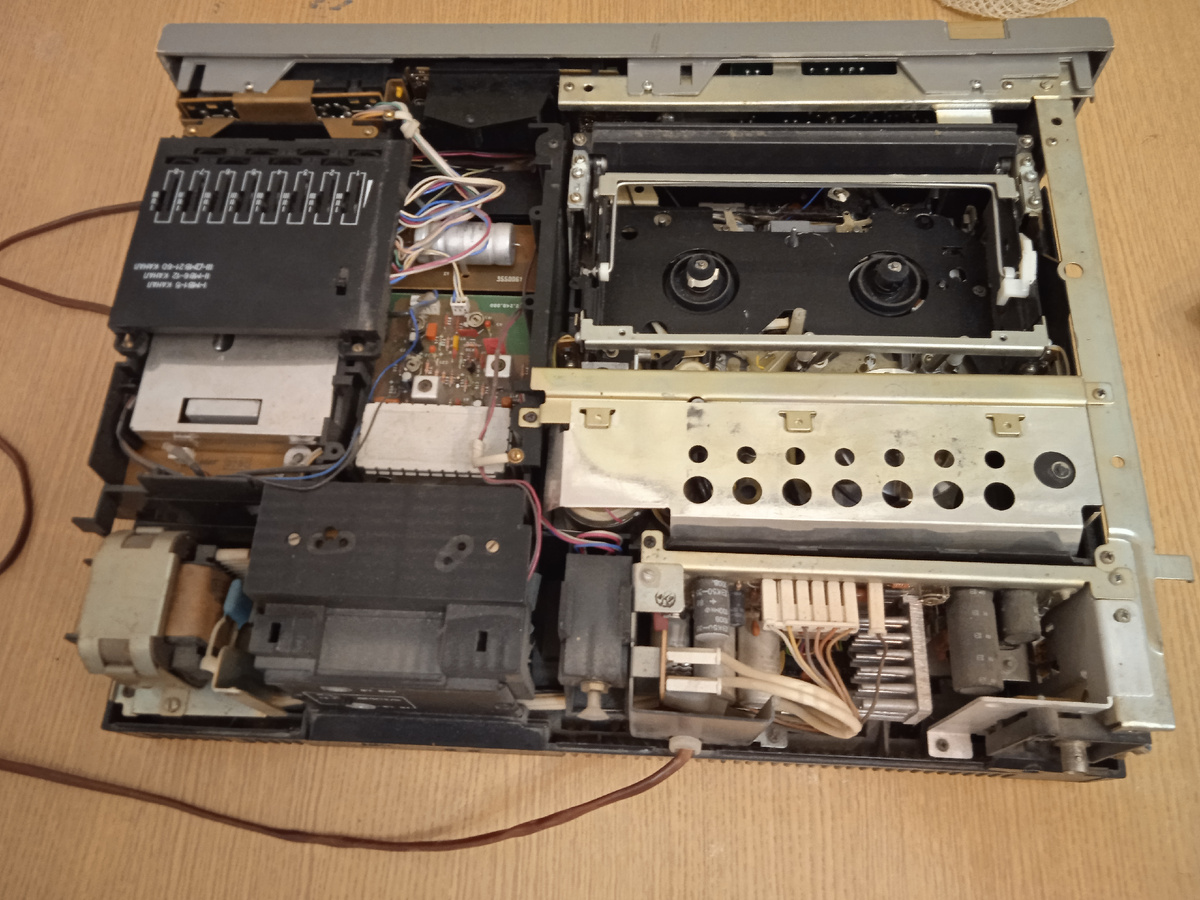

Несмотря на огромный корпус, определяемый лентопротяжным механизмом, компоновка видеомагнитофона довольно проста. Для открытия корпуса сверху, отвинчиваем крепление крышки с задней стороны. Один из винтов с «стаканчиком» пломбы. Судя по отсутствию там пластилина, крышка открывалась не раз. Не забываем снять крышку кассетоприемника. Для этого надо открутить два винта на ней. Убираем верхнюю крышку видеомагнитофона и нам открывается такая картина.

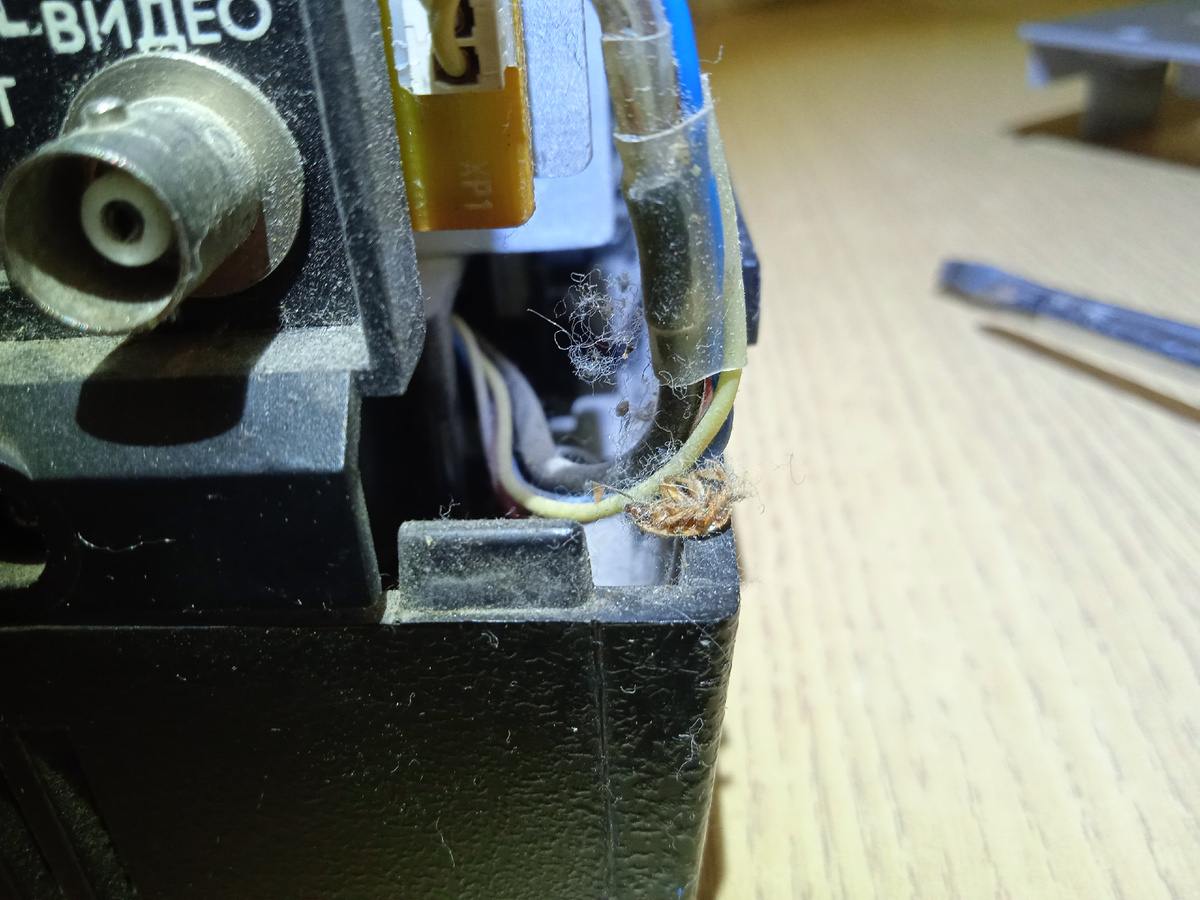

Как и положено старой аппаратуре тут же обнаруживаем «трупики».

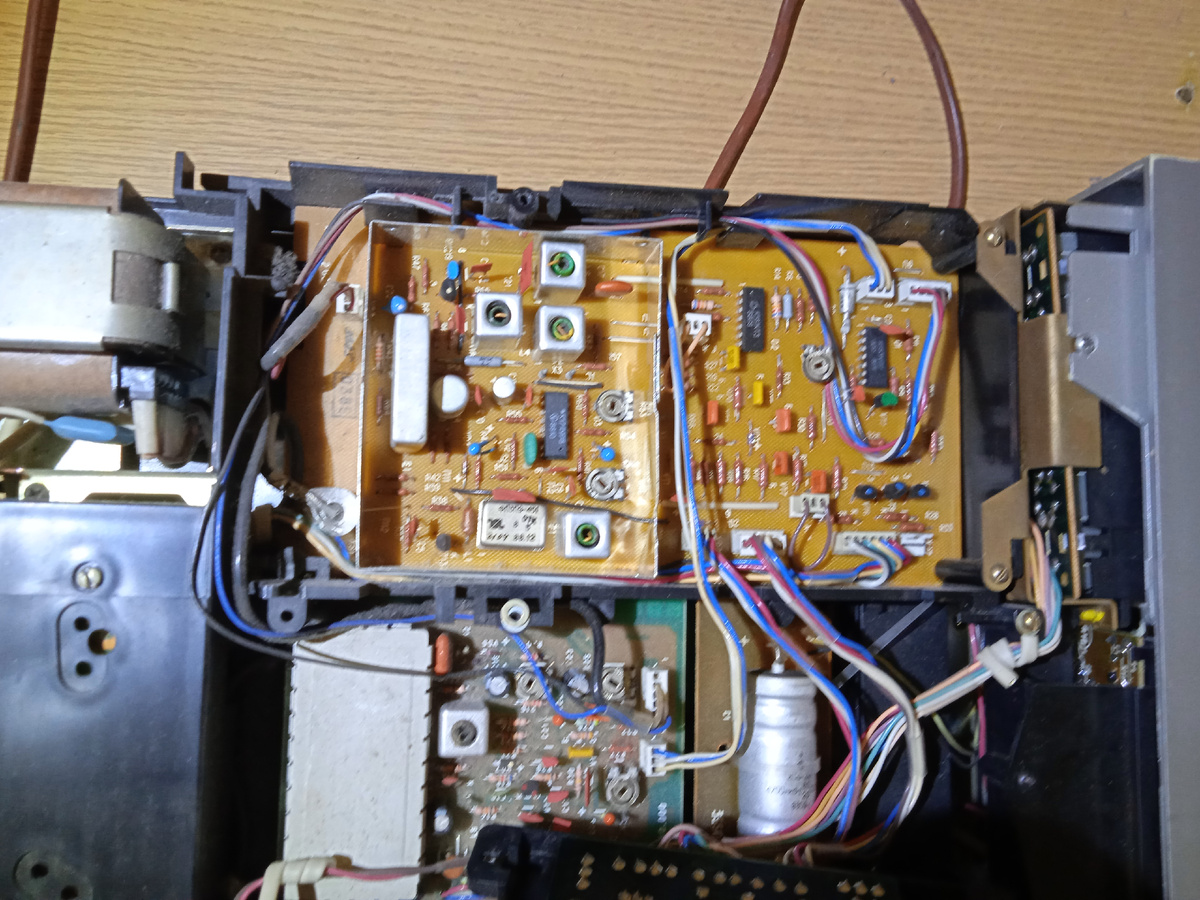

Слева находится тюнер ТВ каналов. В нем точно ничего японского нет - использовали серийный тюнер телевизора «Электроника Ц-431». Убираем блок подстроечных резисторов и вся схема как на ладони.

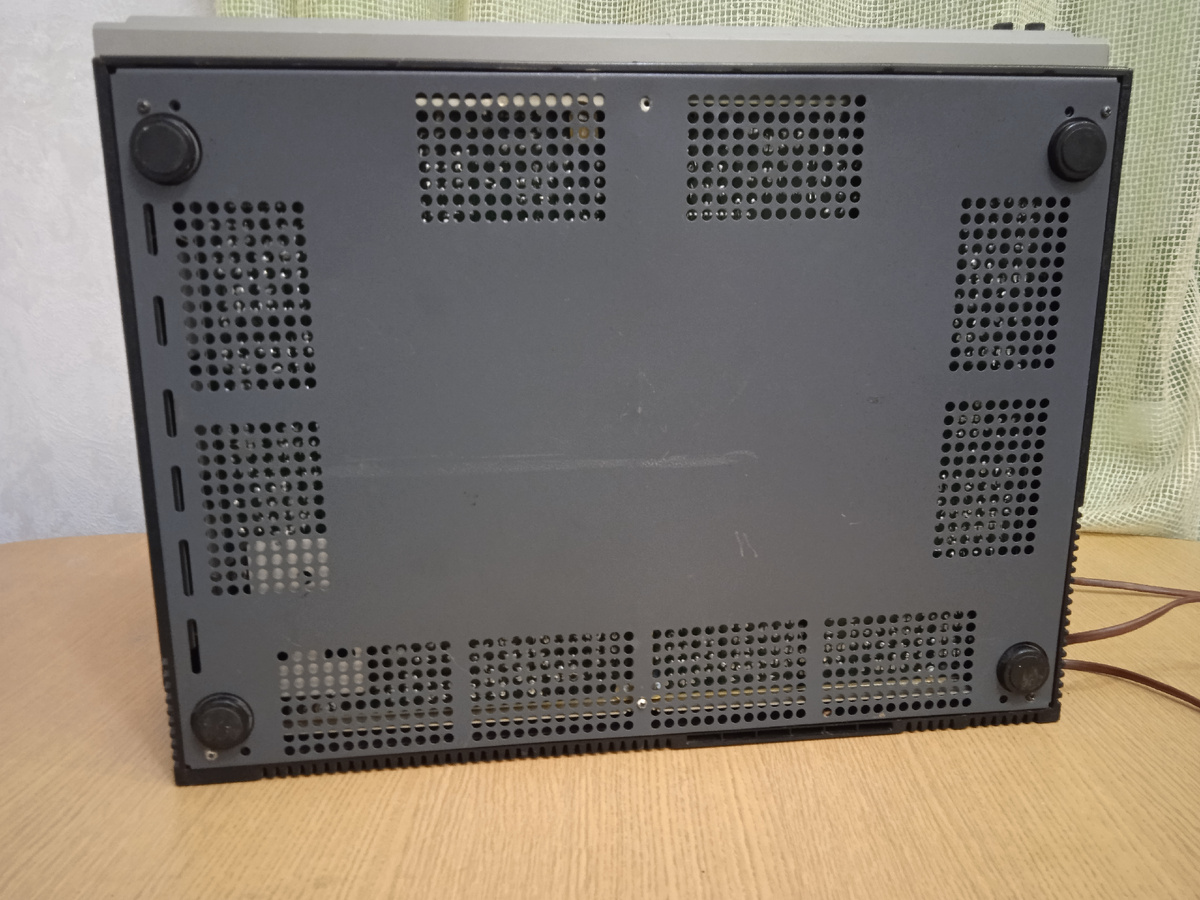

Для доступа к платам и ЛПМ видеомагнитофона нужно снять нижнюю крышку.

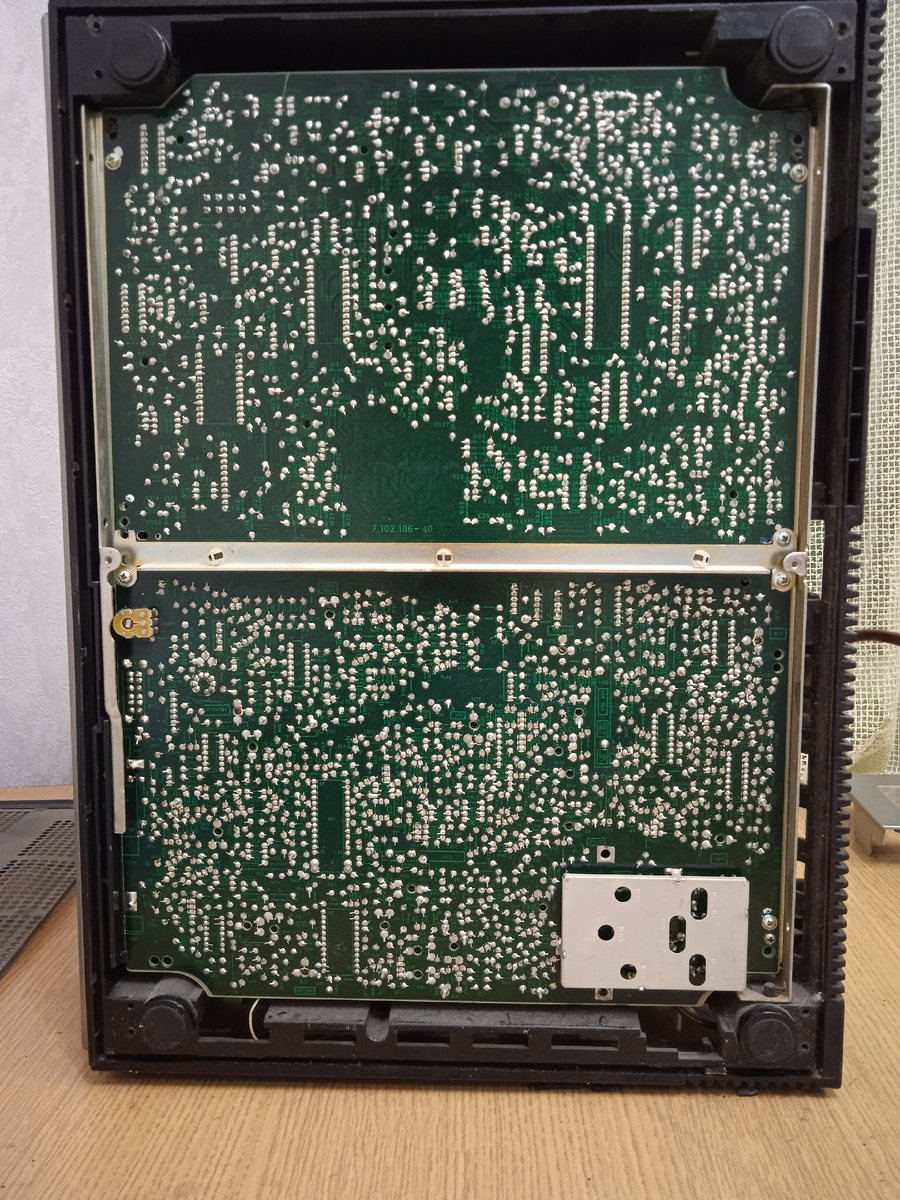

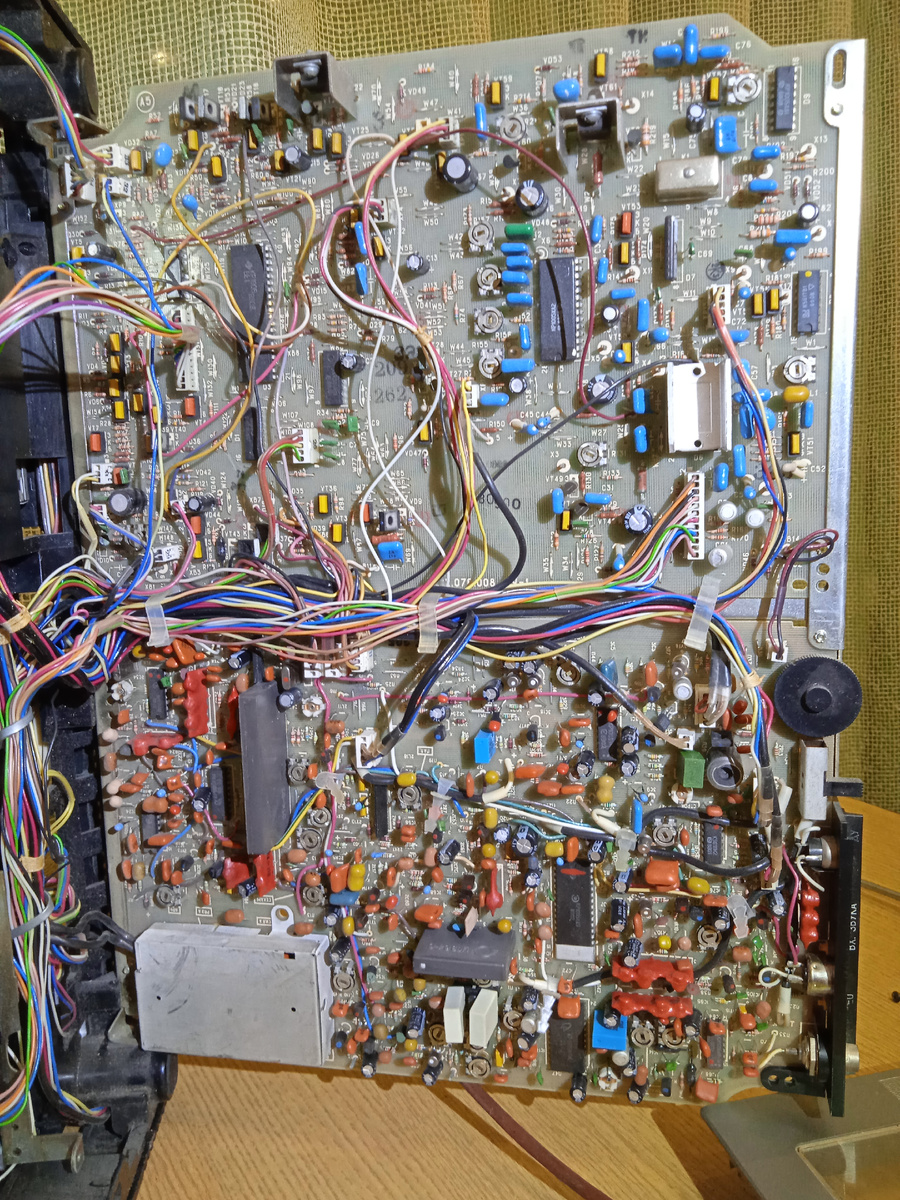

Две огромные платы размещены на общем каркасе, которая открывается по принципу «калитка».

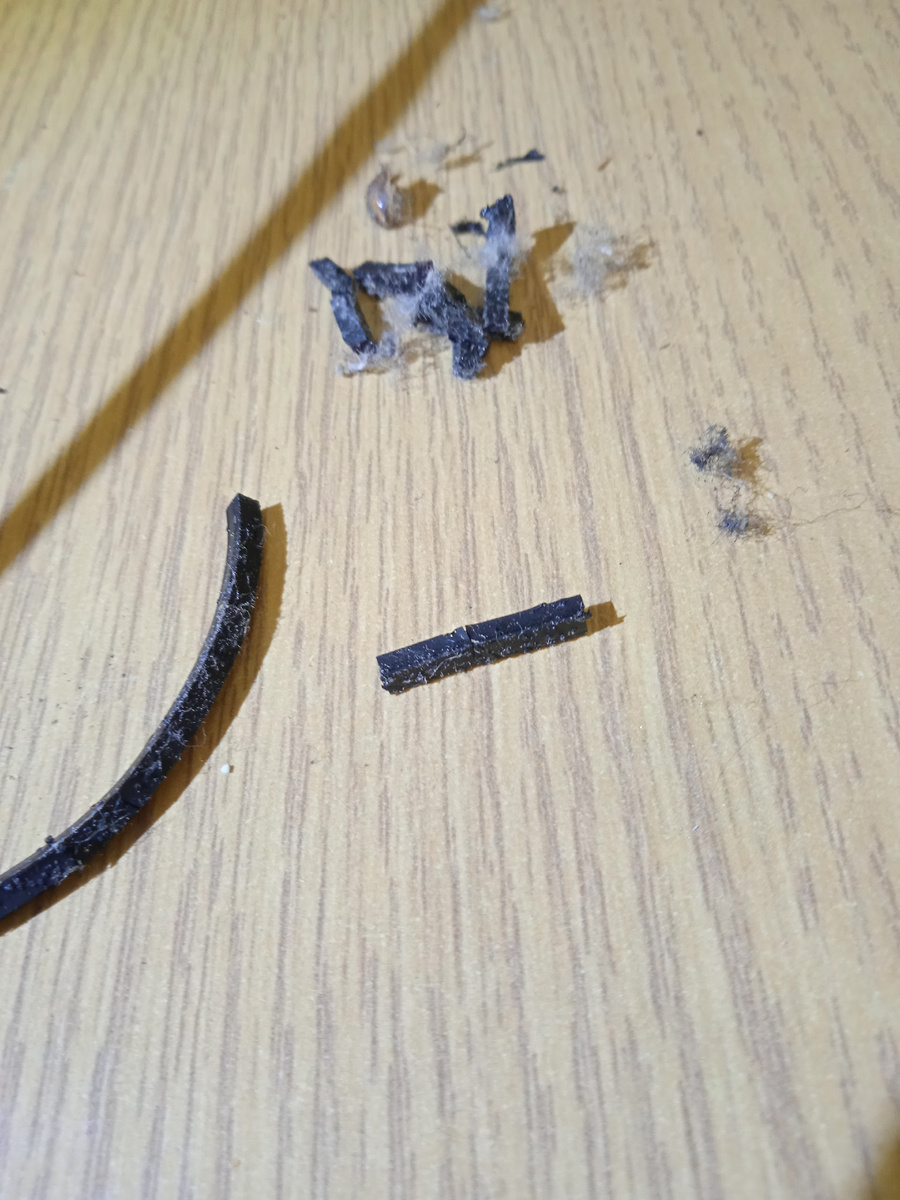

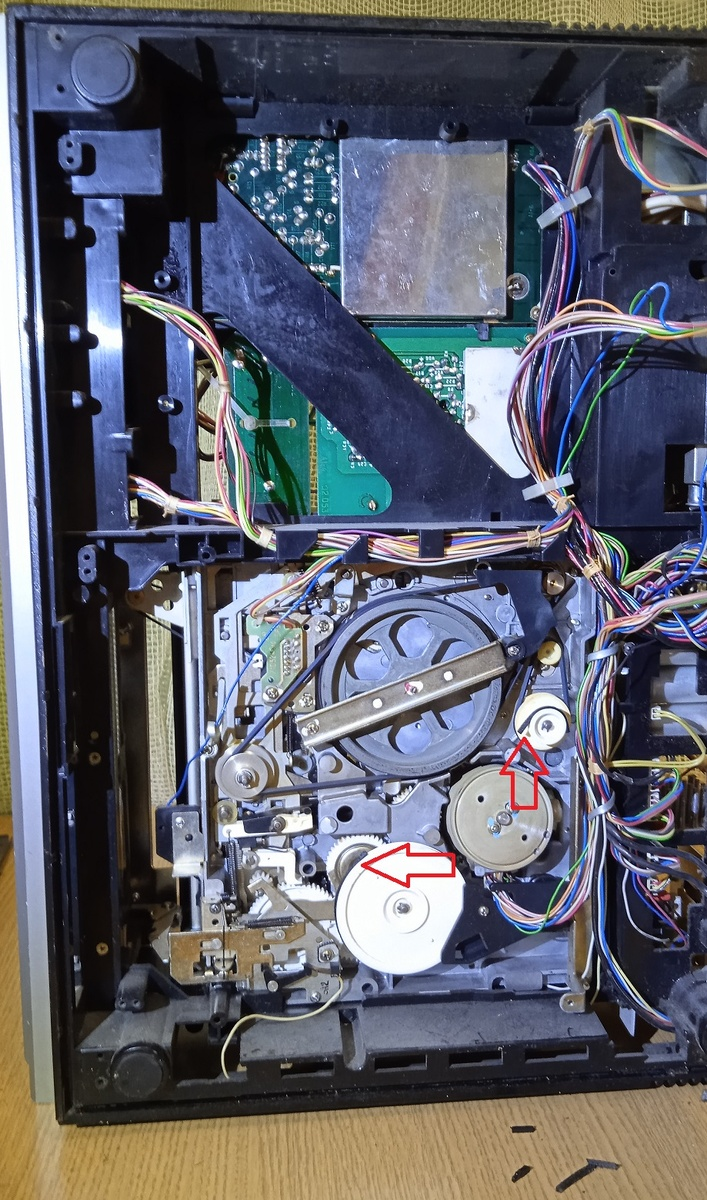

Стоило открыть «калитку» вывалились кусочки пассика, которые превратились в желе.
Их надо немедленно убрать пинцетом, иначе вскоре всё вокруг будет в отпечатках резинового желе. Оттирать замучаетесь. Распался на кусочки пассик привода механизма заправки кассеты. Остальные пассики, хоть и слегка растянулись, живы - здоровы. По логике, они должны быть из одной партии и с одинаковым составом резины, но тут явно резина разного состава.

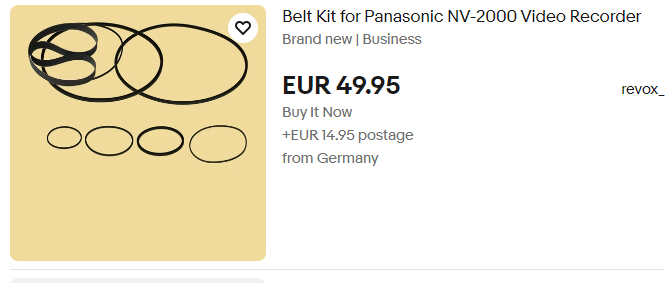

Ради интереса глянул, сколько стоит нынче ремкомплект (набор пассиков).
Весьма кусачая цена.

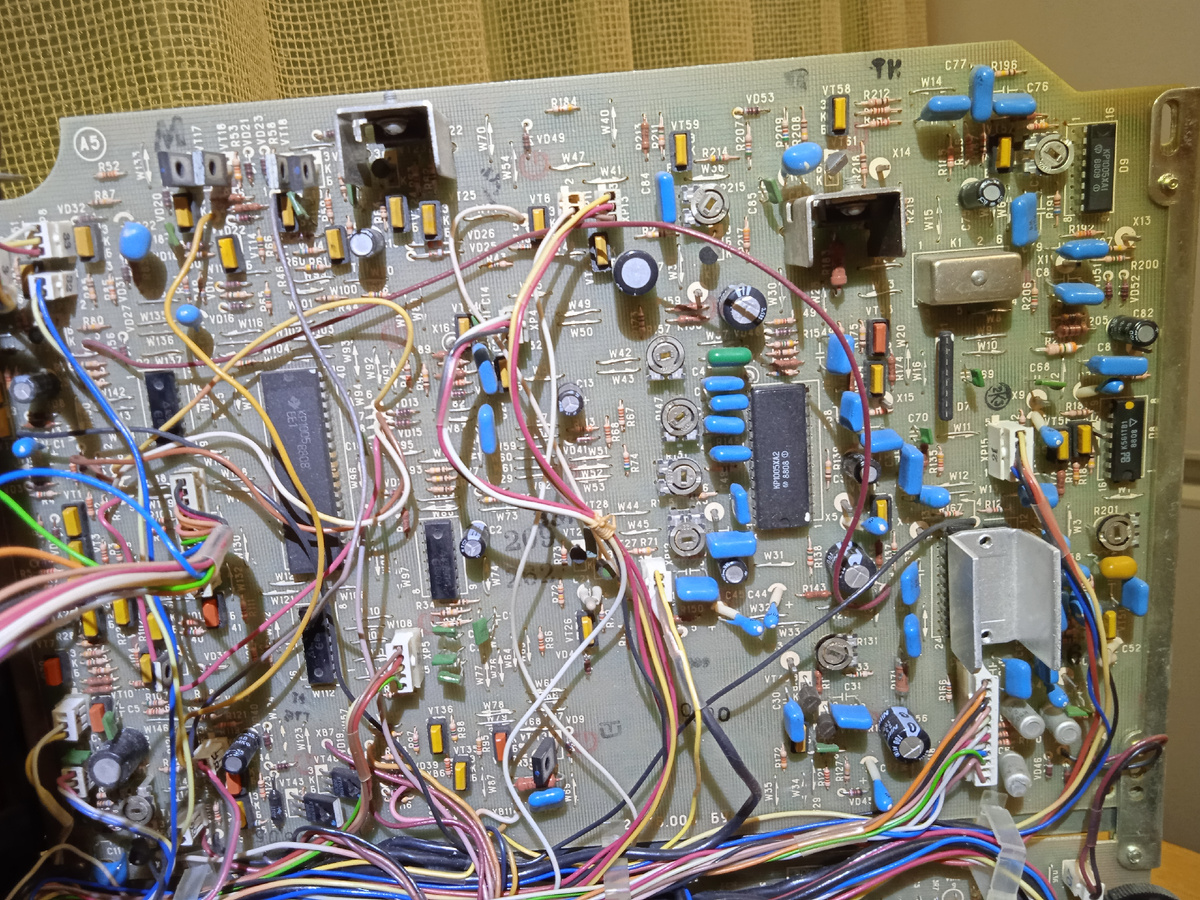

Ну и вот предмет вожделения охотников за драгметаллами.

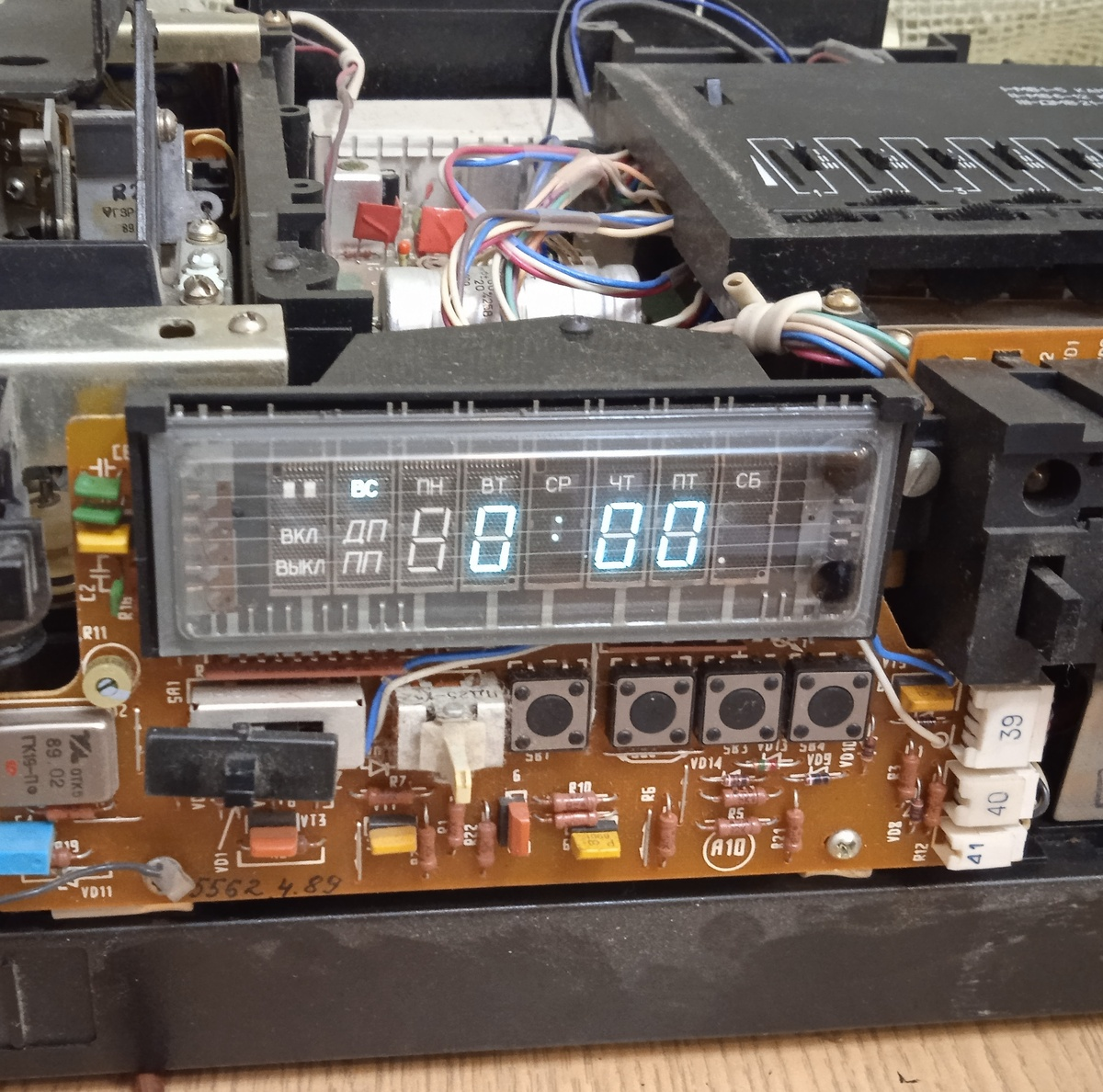

Судя по датам на деталях, аппарат собран в начале 89 года. Все микросхемы отечественного производства.

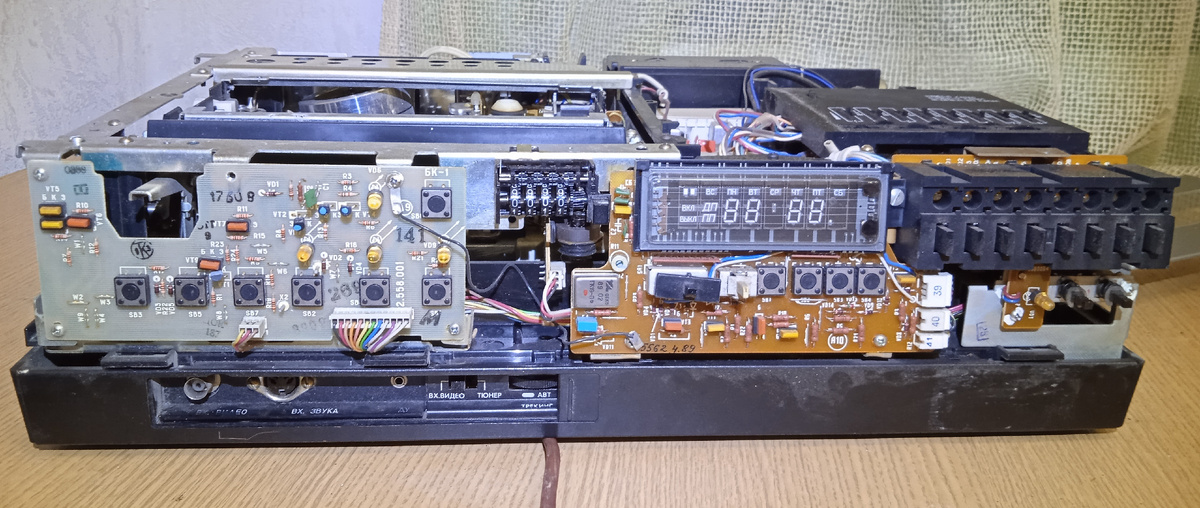

Надо обязательно заглянуть за переднюю панель видеомагнитофона. Для этого откручиваем три винта сверху и по одному винту по бокам. Странно, но тут нет остатков тараканов.
Теперь можно смело включать вилку в розетку. Зажужал двигатель заправки кассеты, но поняв, что это бессмысленно, остановился. Часы моргают, но на нажатие кнопок не реагируют.
Осталось найти фотографии внутрянки «Panasonic NV-2000» и сравнить, ну заодно пройтись по схемам обоих видеомагнитофонов, выявляя расхождения. Не предлагайте купить и разобрать «Panasonic NV-2000»- этот аппарат сейчас найти нереально.
