Радиоприемник «Океан 209»⁠⁠

Доброго времени суток, друзья! В этом посте хочу рассказать вам об радиоприемнике «Океан»! В середине 70х, начале 80х годов, этот аппарат был одним из самых востребованных приемников в СССР! В отличие от приемников рижского завода VEF серии 201-206, «Океан»-ы имели УКВ диапазон, встроенный блок питания от сети 220В, поворотный механизм штыревой антенны для приема на коротких и ультракоротких волнах. Сам приемник имеет презентабельный внешний вид и очень неплохие характеристики, как по НЧ тракту, так и по ВЧ (для переносимых приемников). Если составлять аналогии с современностью, то выходит, что КВ диапазон был в те годы, чем-то наподобие информационной платформы, некий интернет без мгновенной обратной связи (всяческие «голоса» и прочие вещалки ) и в этом аппарате вещательный коротковолновый диапазон разбит на пять поддиапазонов, что дает возможность растянуть КВ диапазон для комфортного серфинга:)

Именно это аппарат приобретался товарищем с целью стать гаражным оратором на FM, ездили мы за ним за 40км от Ростова, уж больно внешка у него хорошо сохранилась!:)
Ввиду того, что здесь советский диапазон с 64МГЦ до 73МГЦ, апп был передан мне на перестройку, ну и на мелкий апгрейд в виде литий-ийоного питания на элементах 18650 и светодиодной подсветки шкалы.

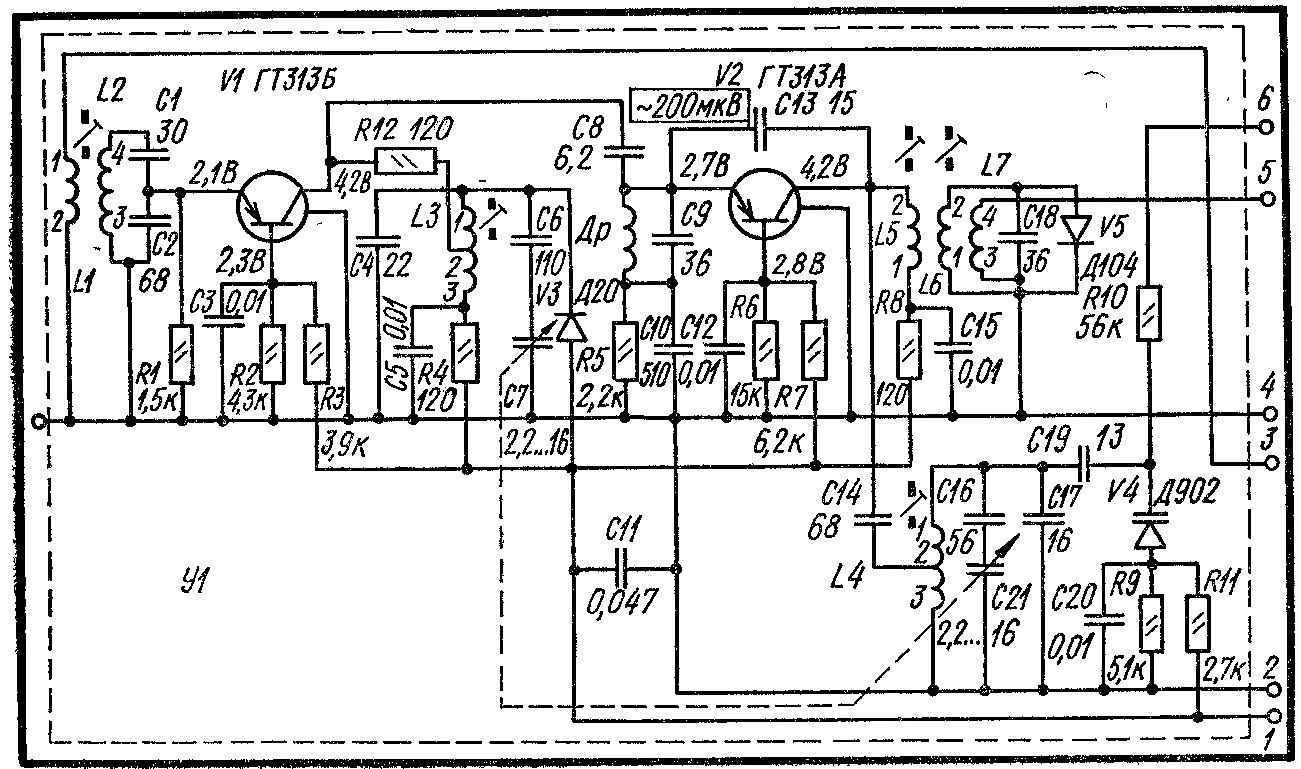

Внутри приемник оказался некопанный, за исключение блока УКВ (ип-2-2е), его пытались переделать, но безрезультатно. Я пошел по пути, который использовали разработчики, а именно приведения номиналов компонентов блока под экспортный вариант:

Заменить конденсаторы и резисторы в точности схемы блока B-210/B-212. Смотать с катушек L1, L3 и L4 по одному витку с верхней части катушки (должно получиться 3, 2,25+2,25 и 1,75+2,5 соответственно), лишнее откусить, а не оставлять болтаться. На L2 домотать 0,25 витка, должно получиться 4,75 витка.
После переделки приемник в ФМ диапазоне работает сразу и качество приема отличное, но если что-то не устраивает можно поднастроить по рекомендации ниже.
Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора Океана 209 по станции в верхней трети диапазона. L4 добиваются чтобы в диапазон влезли все станции.
Показателем правильности настройки служит равномерная чувствительность по всему диапазону и отсутствие побочного приёма мощных радиостанций далеко от их фактического расположения на шкале, если это происходит, L3 настроен совсем не верно.

Гайд придуман не мной, а пренадлежит Александру Панкову, огромная ему благодарность! Работает - проверено!:)

Далее были внедрены указанные выше новшества и апп был передан владельцу!

Спасибо за внимание, всех благ и удовлетворения от проделанной работы! 73!
