Подключение штатной камеры заднего вида в Hyundai Creta (в комплектации Advanced) к магнитоле Teyes Spro 4/64
Подключение штатной камеры заднего вида в Hyundai Creta (в комплектации Advanced) к магнитоле Teyes Spro 4/64
Причины того, почему захотелось оставить штатную камеру следующие – динамическая подсветка поворота руля (нет в китайских камерах) и лень колхозить новую камеру с протяжкой проводов по всему салону и снятием обшивки)
Ввиду того что в интернете мало внятного описания, пришлось самому разобраться с этим вопросом.
После снятия штатной магнитолы (часы вверху, аварийка внизу магнитолы) – вот такой как на фото:
мы видим 4 жгута проводов – на панель часов, 2 шт в черные гнезда магнитолы (A и B) и один (C) в белый 16-пиновый разьем около антенны. С этим разъемом то мы и будем работать – он отвечает за работу с камерой заднего вида
Принцип работы задней камеры с магнитолой: при переключении на задний ход включаются стоп сигналы и на магнитолу приходит 12 В (с провода, связанным с питанием стоп сигналов) на один из входов магнитолы (12). Магнитола переключается в режим показа сигнала с видеовхода, Подает питание 6В на камеру через контакт (10) и получает сигнал с видеокамеры на (3) и (4) контакт магнитолы.

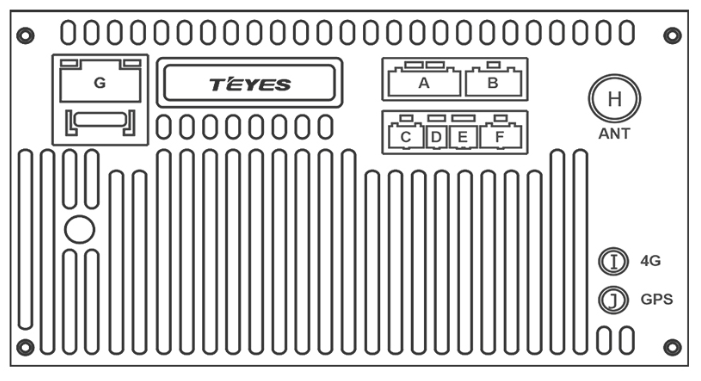

Итак, с логикой работы камеры разобрались, перейдем к новой магнитоле и найдем там контакты (детекции заднего хода и видеовход камеры).
Детекция заднего хода находится в разъеме G контакт G5 (к нему у меня подходил провод коричневого цвета
Видеосигнал принимается в разъеме F контакты F6 и F8 (в комплекте магнитолы уже есть провод с желтым тюльпаном и 2 антеннами Bluetooth и WIFI)
6 В для питания видеокамеры нигде не выходит из этой магнитолы, поэтому нам нужно взять 12 в, которые подаются на контакт G5 и преобразовать в 6 В.
Где найти преобразователь напряжения – он есть в неиспользуемом комплекте проводов - пучок с большим белым разъемом (справа) – в проводах мы видим плату, затянутую термоусадкой – это и есть преобразователь напряжения с 12 на 6 В
С этого же пучка возьмем один из тюльпанов (папа) для подключению к тюльпану (мама) в разъеме F новой магнитолы
Приступаем к переделке. Смотрим на штатный разъем с камеры:
Зеленый – 12 в задних фонарей (при включении задней скорости на нем появляется напряжение 12 В)
Черно – коричневый – GND (масса) питания камеры
Красный +6v питания камеры
Желтый – GND (масса) видеосигнала (Важно!!! У тюльпана подсоединять к черному проводу)
Коричевый – сигнал видеокамеры (Важно!!! У тюльпана подсоединять к красному проводу)
Чтобы не обрезать заводской разъем нужно купить разъем папа для этого. Маркировка такого разъема 1473410-1, ссылка в ALI
собираем такую схему:
Вот и все. Странно что такой переходник не дают в комплекте
