Переделка электронной книги Wexler FLEX ONE⁠⁠

Для ЛЛ: было - стало.

Для фанатов Wexler FLEX ONE.

Лет 10 назад купил сей продукт с гибким пластиковым дисплеем. Невозможно (сложно, но можно) сломать, невозможно разбить. Но слишком квадратная и не влезает в карманы. Пользовался пока не потерялась при перелете или в гостинице. Взял на замену современную компактную Onyx с сенсорным экраном и подсветкой, но для ежедневного пользования в общественном транспорте все равно нужно что-то неубиваемое. К тому же Wexler неожиданно нашлась в шкафу. Решено было переделать, что бы уменьшить габариты. И в коже будет приятнее в руке.

Раздербанил.

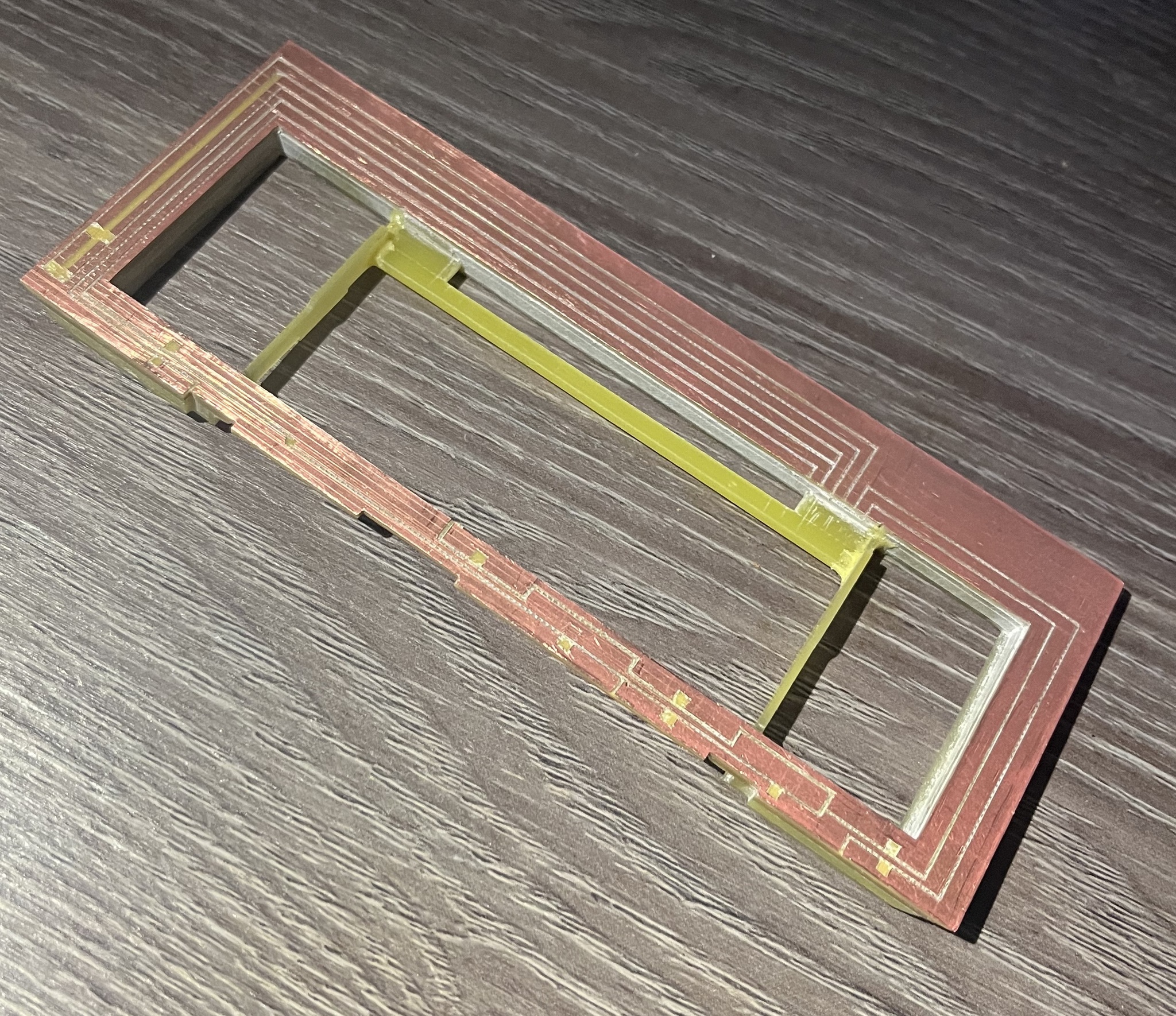

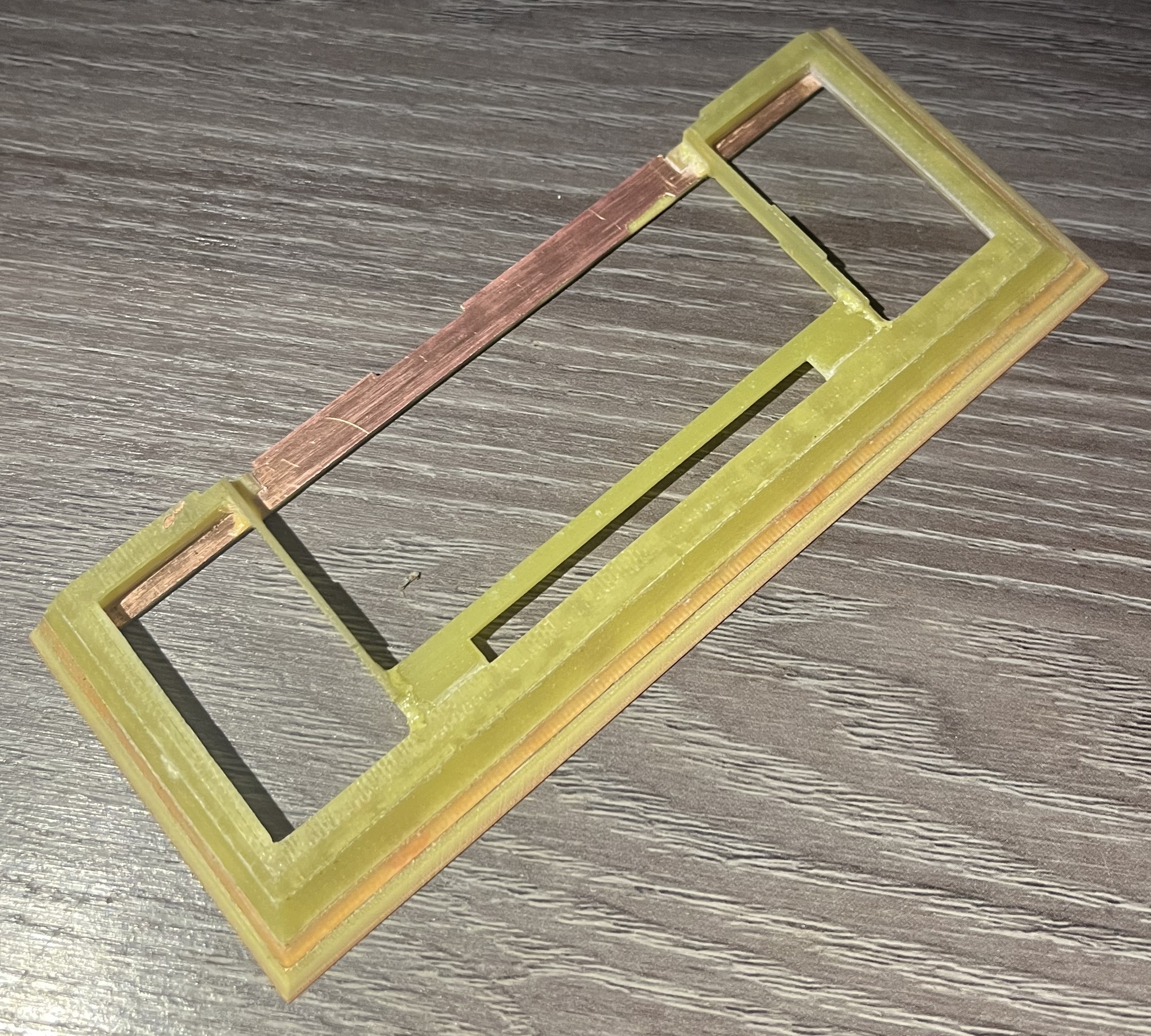

Без лишних подробностей, что бы избежать очередной «простыни» (главное – идея). Корпус клееный из листов стеклотестолита. Прочный и в меру гибкий. Были варианты из фанеры и напечатанный на 3-D принтере, но не то.

На фото все просто, но борьба за уменьшение габаритов измерялась миллиметрами и десятыми долями.

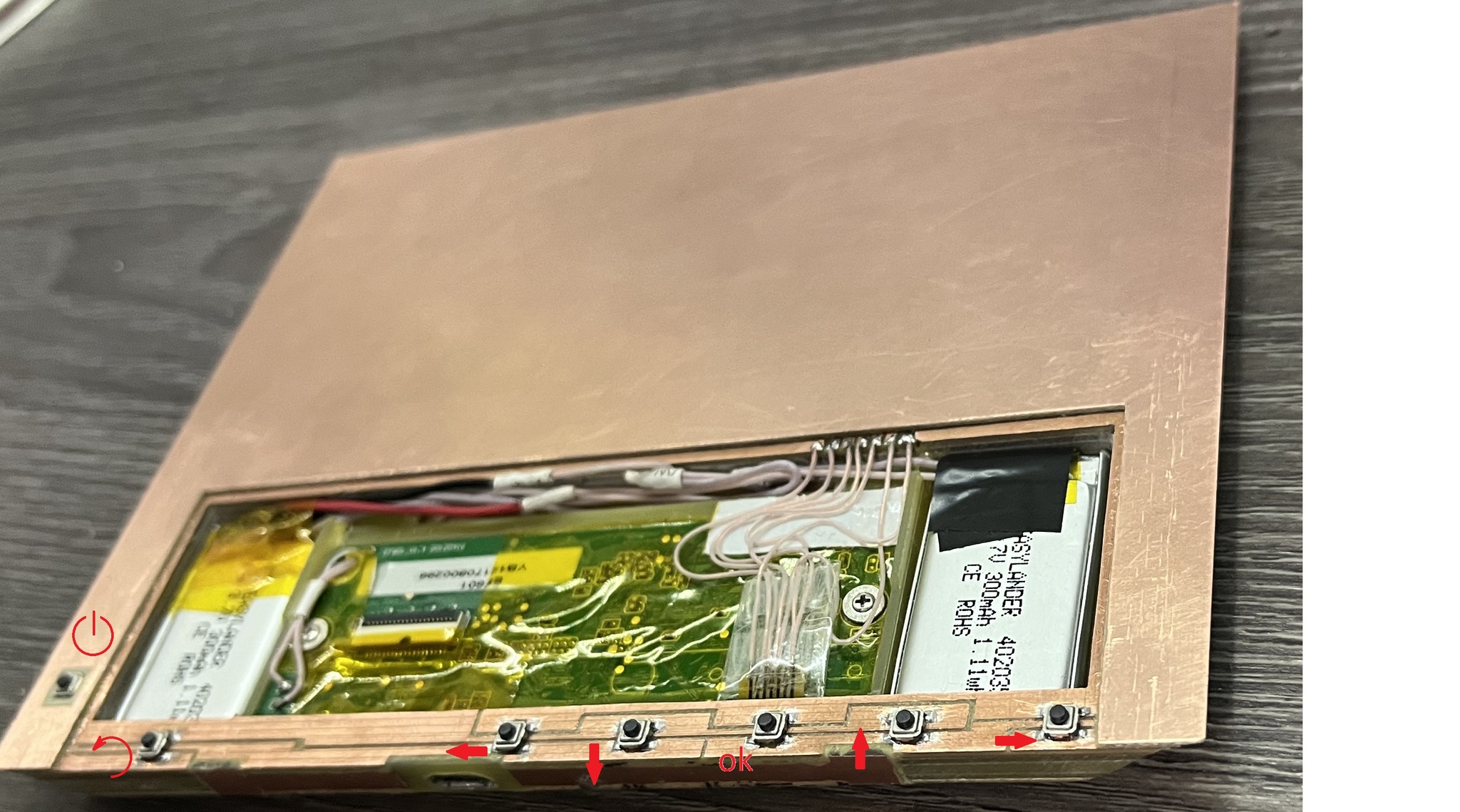

Наклеил лист под дисплей (0.8мм, гнется не так сильно, но и не такой "дубовый") и собрал внутренности. Как и оригинал на двух аккумуляторах по 250mAh (402035). Расположение кнопок выбирал под свою кисть что бы удобно было держать и "перелистывать" одной рукой. Плата на винтах, заделки под винты вырезаны из родного корпуса и приклеены на клей.

Ремонтопригодность. Что бы я ни делал, всегда задаюсь вопросом как это ремонтировать.

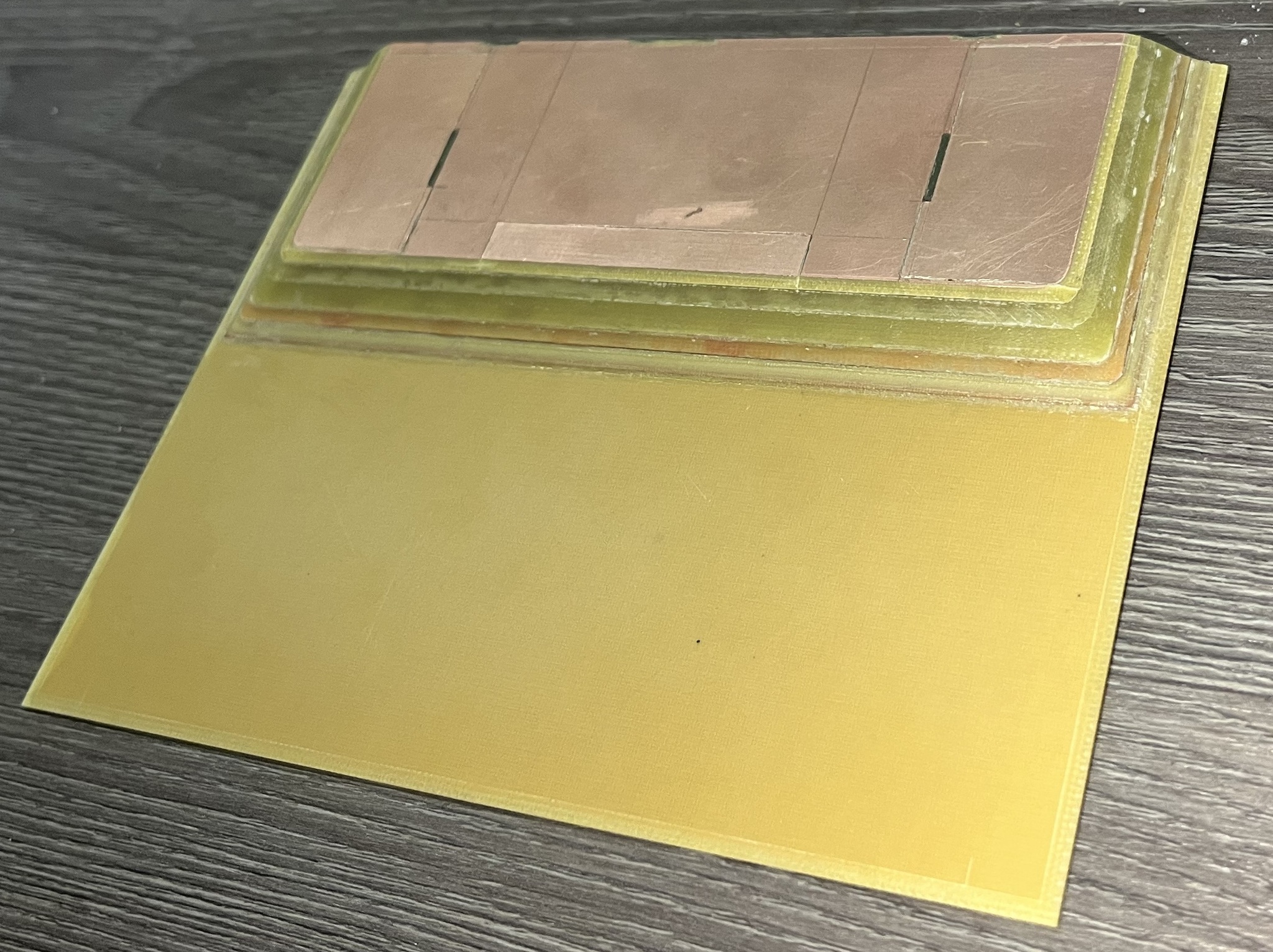

Менять аккумуляторы отклеивая кожу проще со стороны дисплея. Но пока все это мастерил успел порвать шлейф одного дисплея, поэтому на всякий случай с задней стороны добавил три крышки для замены аккумуляторов (две под аккумулятор, одна для соединения проводов). Хотя, понадобится ли? За 10 лет ни разу аккумуляторы в ней не менял. Быстрее кожу переклеить захочется и попутно аккумуляторы поменять.

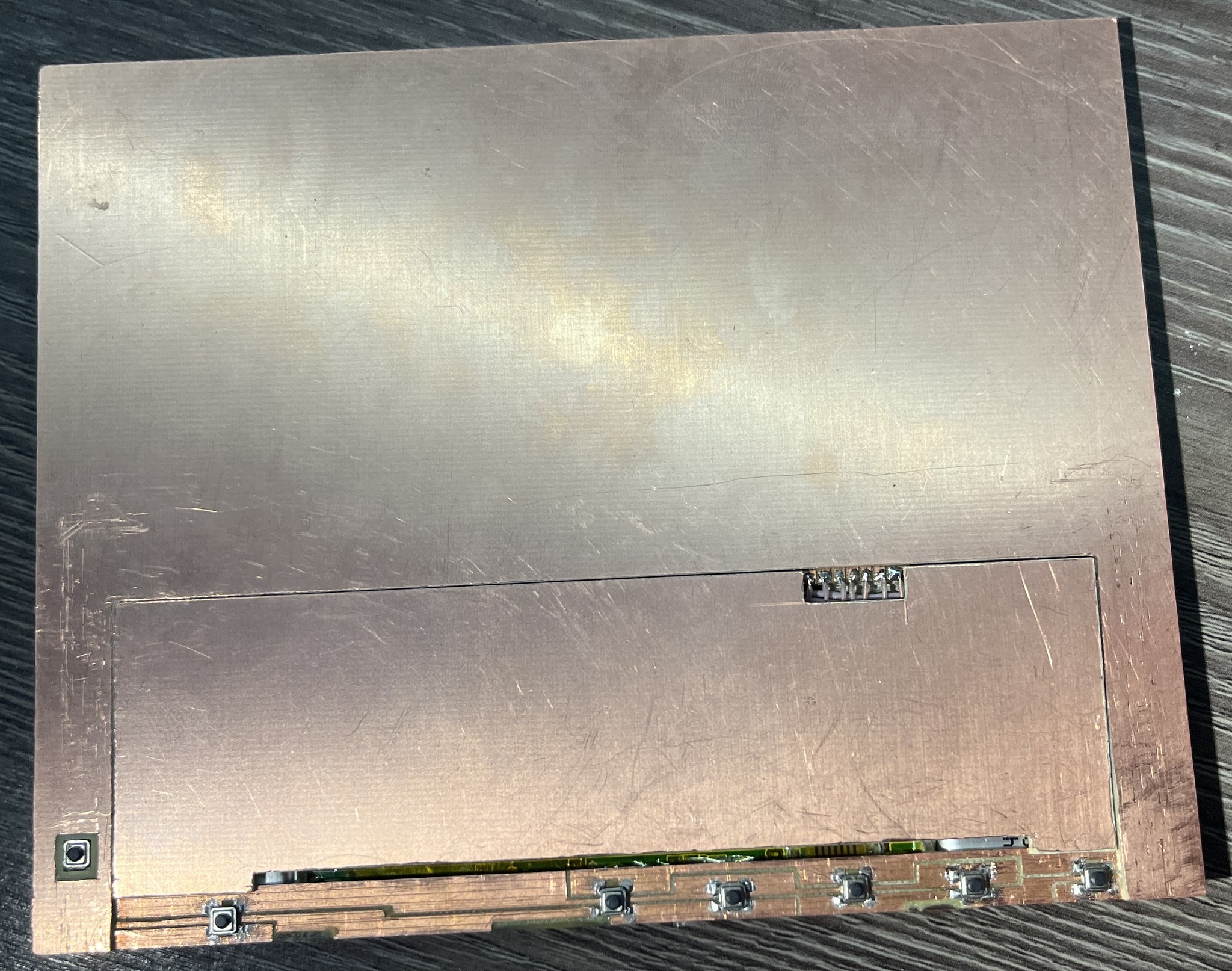

Съемная панель над кнопками, вдруг перепаять придется когда-нибудь. Кнопки с Али 3мм. Брал разной высоты (1.5, 1.7, 2.0, 2.5)мм выбрать какие будут удобнее нажиматься через кожу. Выбрал 2.0мм.

Справа от дисплея три металлические полоски - какая-то электрика. В штатном варианте они защищены от изгиба железными скобами. Лист 0.5мм под дисплей использовать уже опасно.

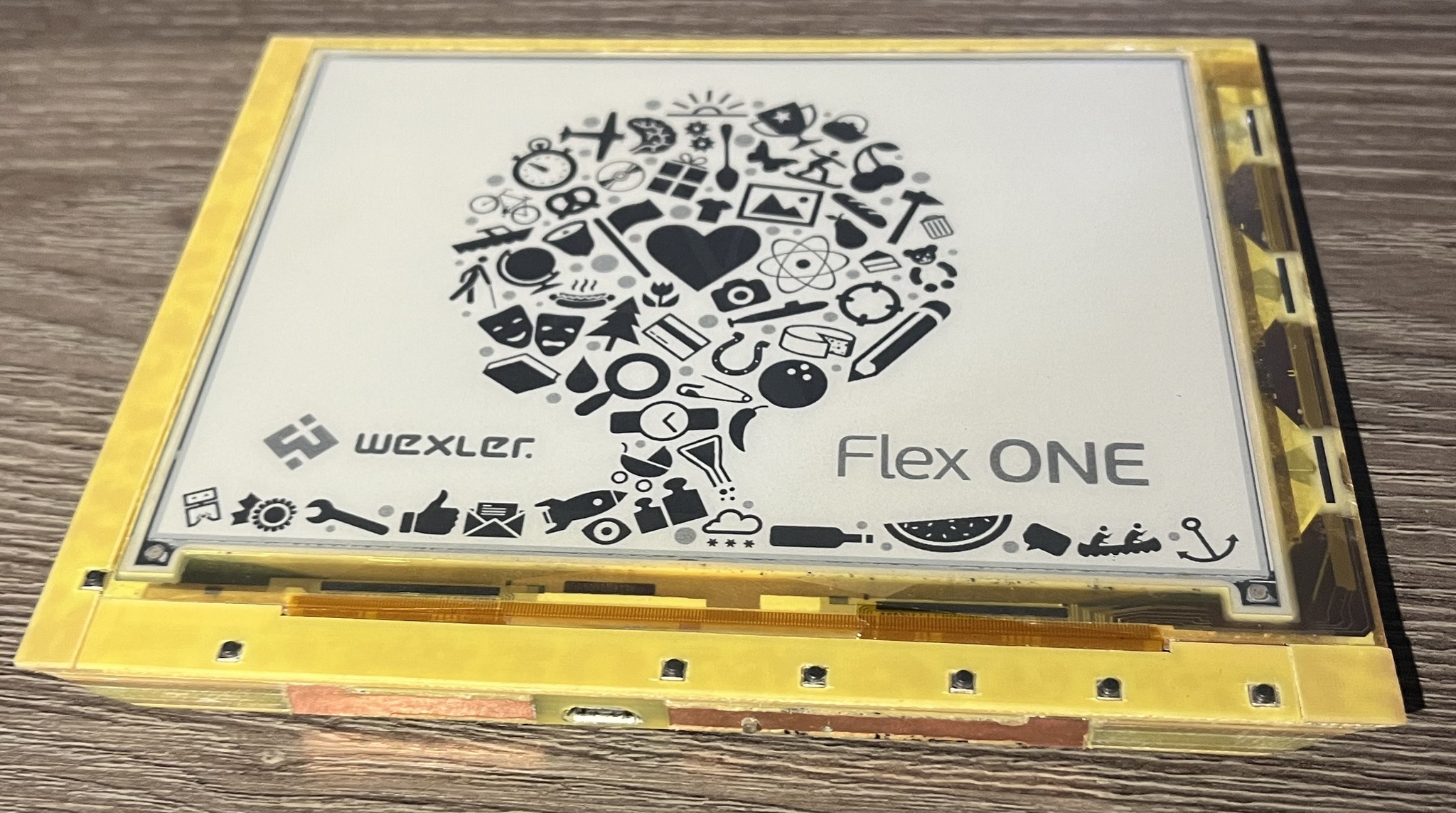

Готовый вариант перед обшивкой кожей.

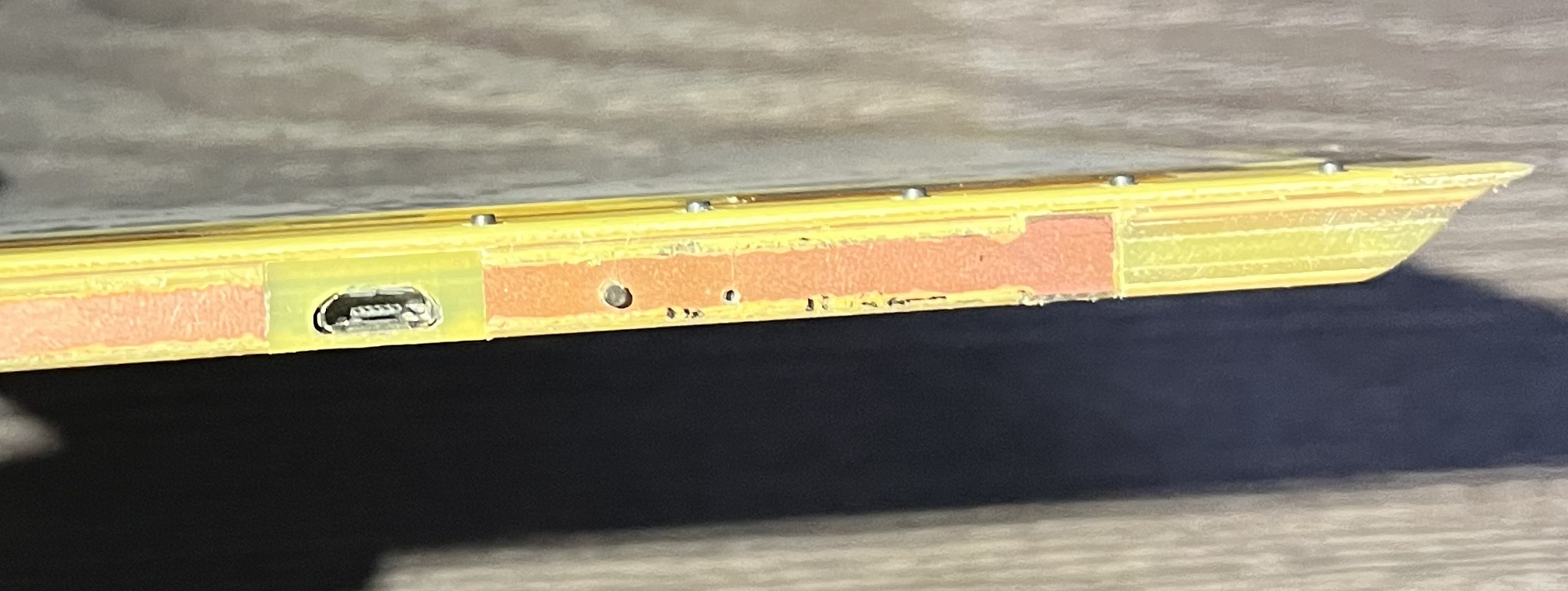

Выход кнопок над стеклотектолитом 0.7мм. "Маячок" светодиода доработан напильником что бы из кожи торчал аккуратно заподлицо.

При изготовлении корпуса и оклейке кожей клей удобнее наносить из инсулинового или 2-миллилитрового шприца. Отверстие в коже под micro-USB пробивается другим micro-USB гнездом с заточенными краями.

Кожи козы (или козла) 1мм. К дисплею с лицевой стороны клеил на тонкий двухсторонний скотч (в запасе идея в следующих вариантах всю лицевую часть заклеить матовой бронепленкой, а к ней уже кожу на клей).

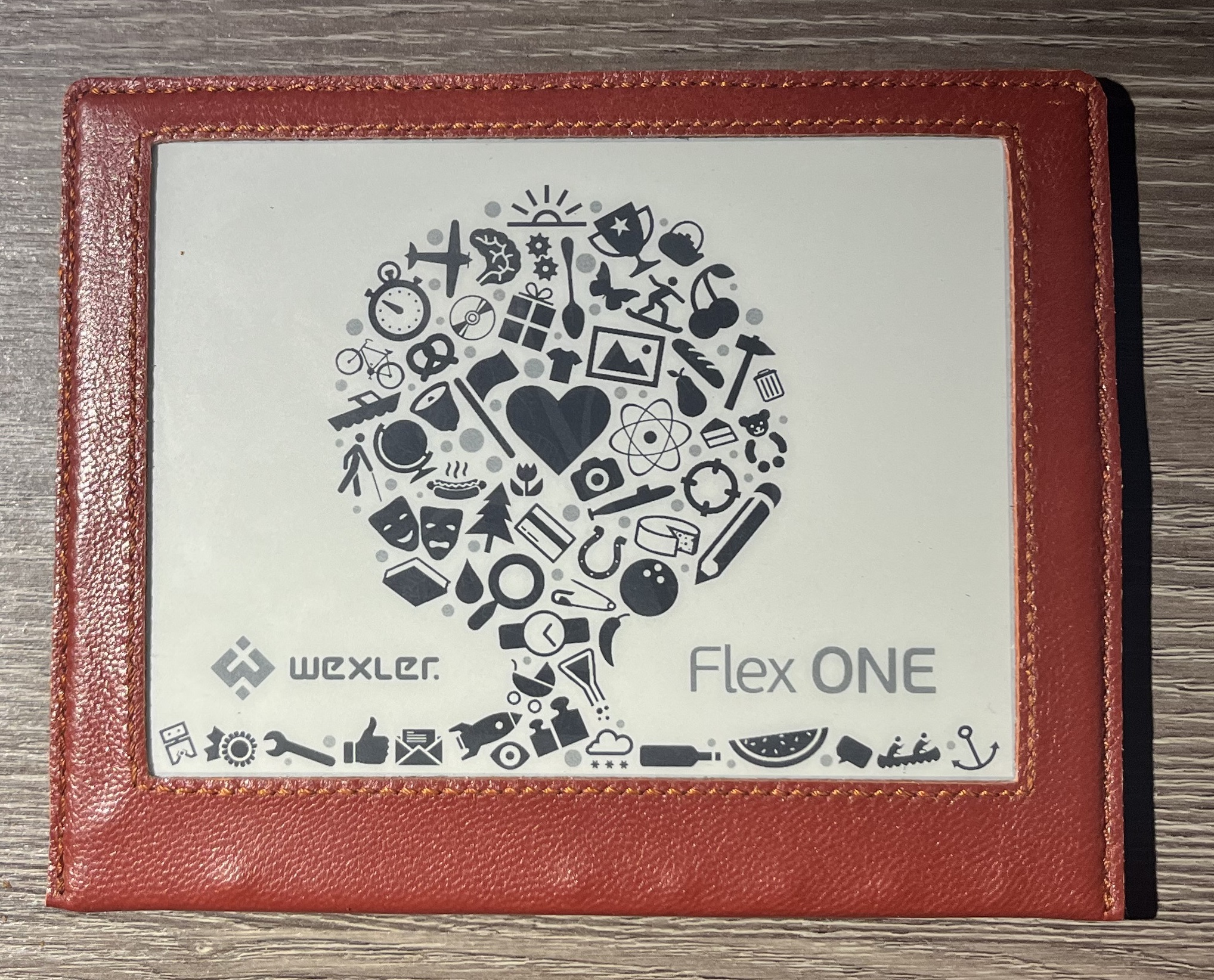

Готово.

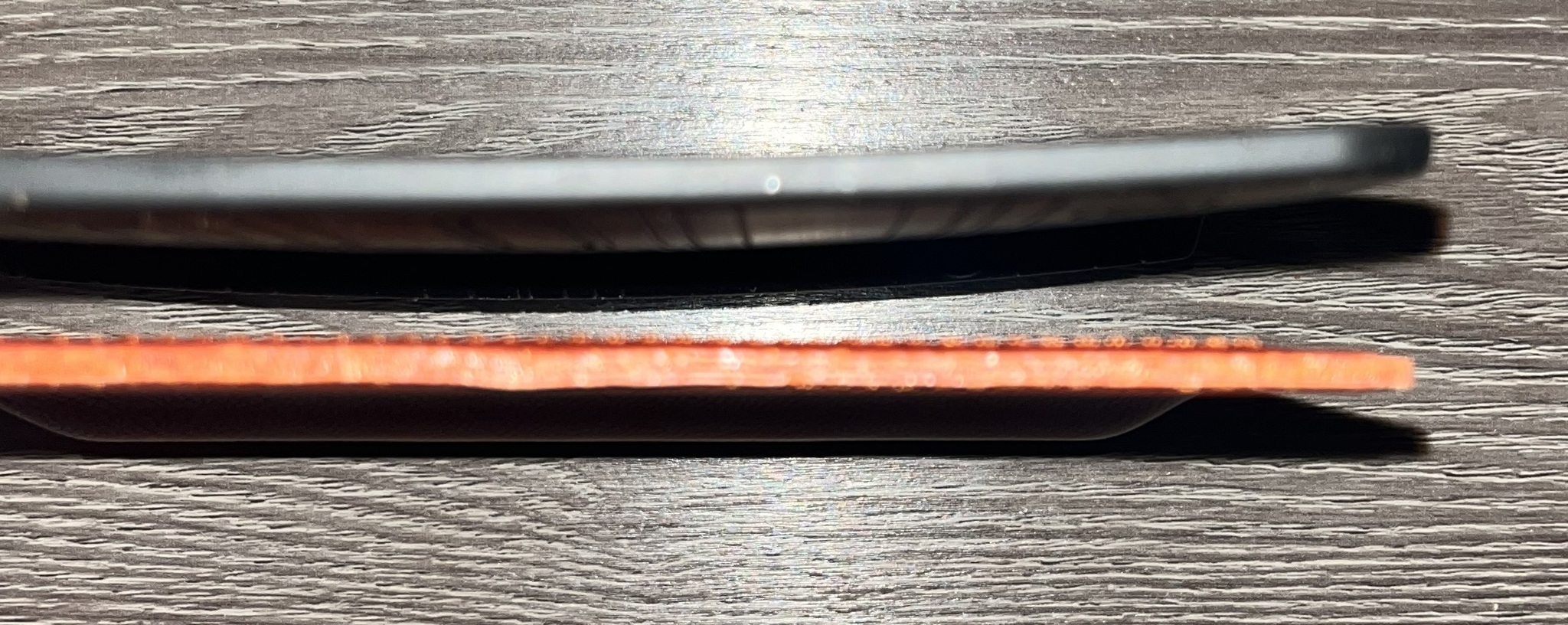

Вживую цвет не такой рыжий, как на фото. На первых четырех фото книга кажется значительно меньше первоначальной, на самом деле на 14мм меньше в высоту и чуть меньше в толщину за счет отсутствия изогнутости корпуса.

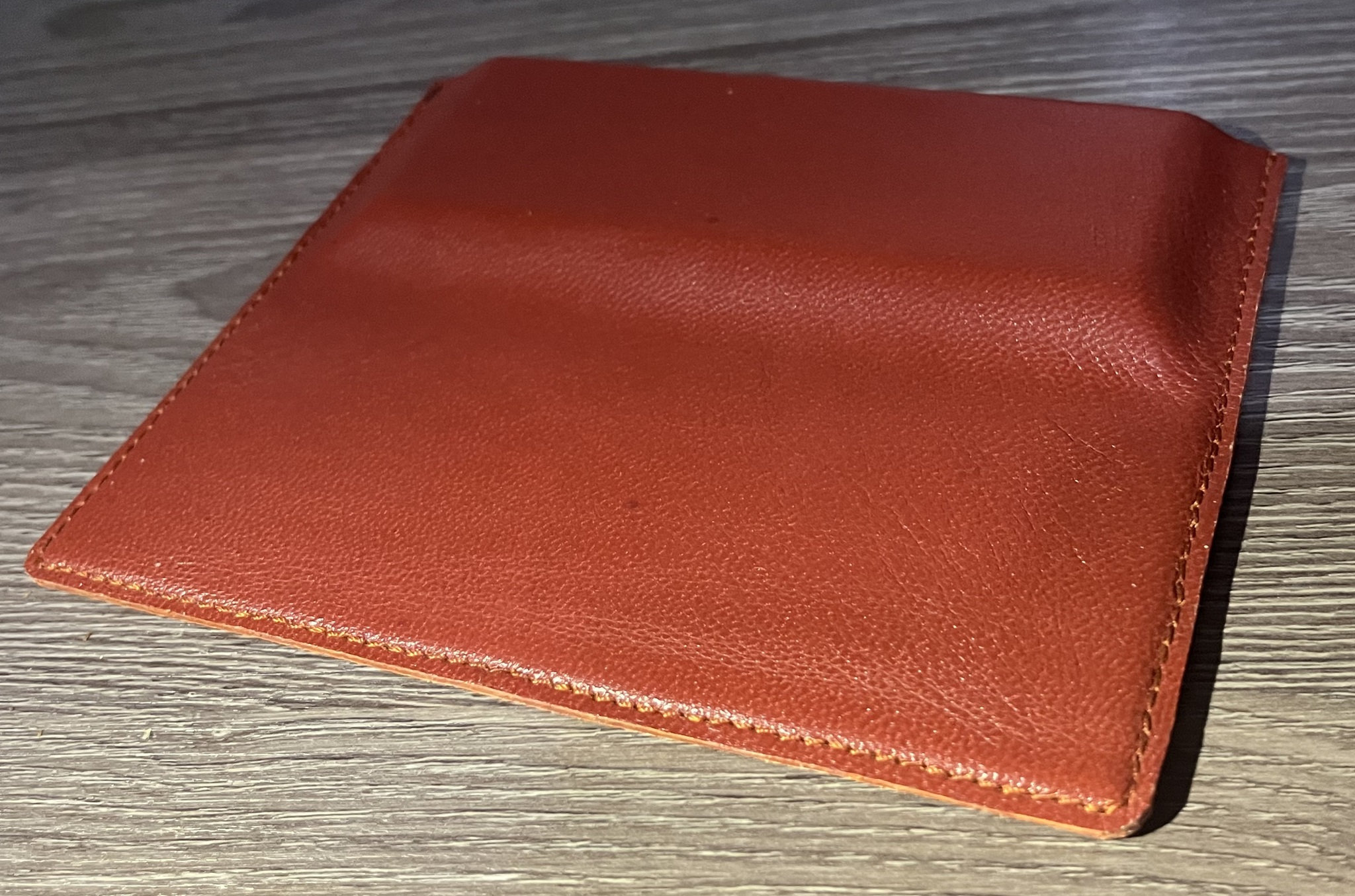

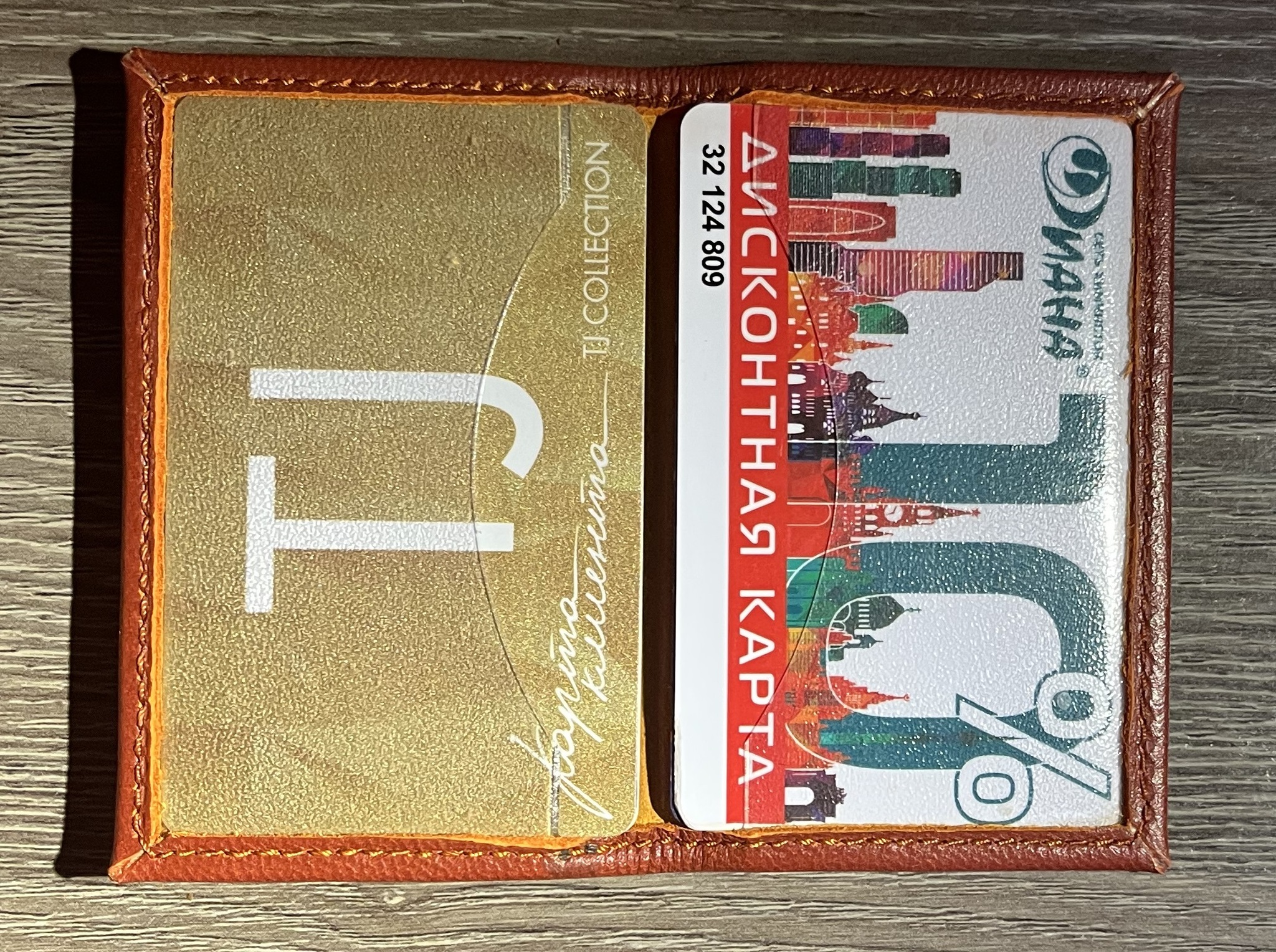

Ни и куда же без кардхолдера на 6-8 карт в цвет?
