Основные правила пользования мультиметром.
Невзирая на многофункциональность и универсальность современных измерительных приборов, профессиональные инженеры осуществляют выбор мультиметра, исходя в первую очередь из тех физических величин, которые требуют как можно более точного измерения.
Профессиональный мультиметр – прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество.
Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.
Принципы измерений.
Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:
Прямыми. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины. Например, измеряя ток, видеть значение силы тока в амперах, мерить напряжение, сразу отображаемое в вольтах, или проверять резисторы, получая сопротивление в Омах.
Косвенными. Осуществляются путём нескольких последовательных измерений различных величин, с последующим вычислением искомой взаимосвязанной величины. Для примера: требуется измерить мощность потребляемой нагрузки постоянного тока. Для этого нужно измерить напряжение, потом силу тока, и умножить данные значения. Подобным образом можно узнать индуктивность катушки, имея генератор переменного тока – при увеличении частоты будет увеличиваться активное сопротивление индуктивности, соответственно, будет падать сила тока. Часто для косвенных измерений необходима работа нескольких приборов одновременно
С помощью измерительных преобразователей: шунтов, аттенюаторов, электродов, усилителей, датчиков, можно производить прямые измерения величин, напрямую не связанных с электротехникой. Например, некоторые мультиметры поддерживают подключение датчиков температуры, освещённости, давления и т.д. При помощи специальных электродов, замеряя сопротивление, вычисляют влажность древесины, соленость растворов, кислотность почвы, пользуясь специальными таблицами. Преобразователи, как правило, поставляются отдельно. Но некоторые специализированные мультиметры могут быть оборудованы различными датчиками и преобразователями –токоизмерительными клещами, люксметром, термометром.
Буквенное обозначение функциональности
Без привязки к конкретной физической величине нельзя дать ответ на вопрос как пользоваться мультиметром. Давно прошли времена, когда мультиметры измеряли только силу тока, напряжение, и сопротивление, поэтому одна инструкция подходила для всех устройств.
Современные мультиметры обладают множеством различных функций, которые группируются в одном приборе в зависимости от специализации, и описаны в соответствующих инструкциях от изготовителя. Для облегчения поиска нужного прибора, в каталогах для сокращения обозначения функциональности мультиметра применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.
Наиболее распространённые:
T – (temperature), измеряет температуру;
F – (frequency) частотомер (для измерений частоты);
C – (condenser capacity) емкость конденсатора;
L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);
R – (resistance), сопротивление.

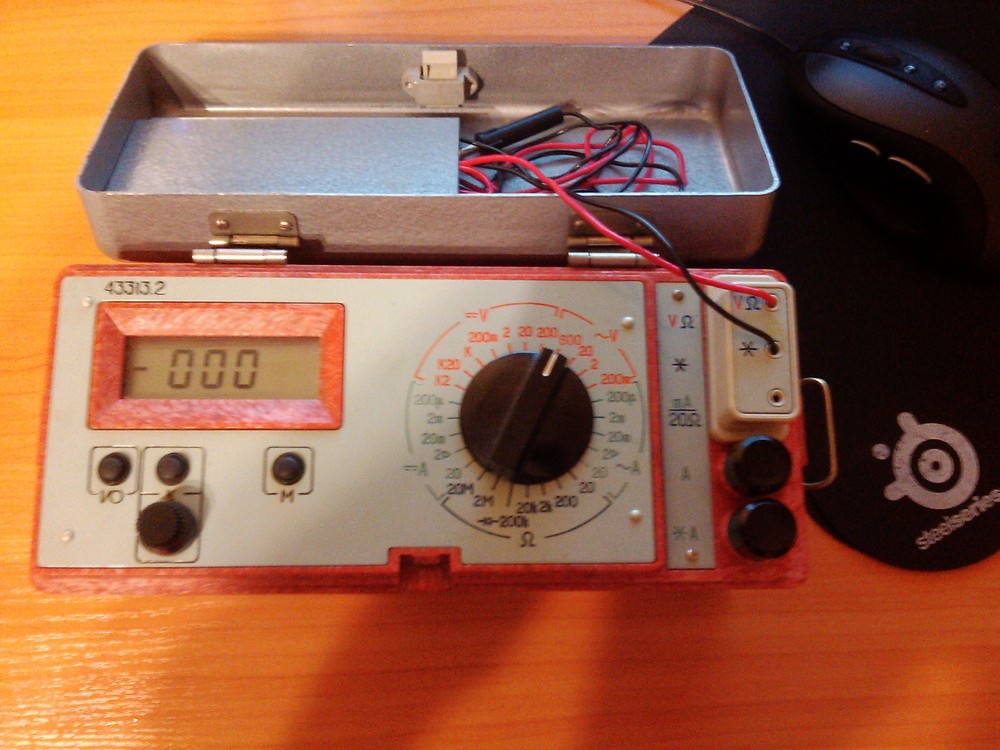

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность. На корпусе типичного бюджетного мультиметра (для «чайников»), встречаются такие обозначения:
Мультиметр в домашнем хозяйстве
Говоря о том, как пользоваться мультиметром в быту, необходимо представить себе житейские ситуации, когда это может понадобиться. Очень часто в домашнем хозяйстве необходимо проверить целостность электрической цепи (прозвонить проводку), или проверить её на наличие недопустимого короткого замыкания.
Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

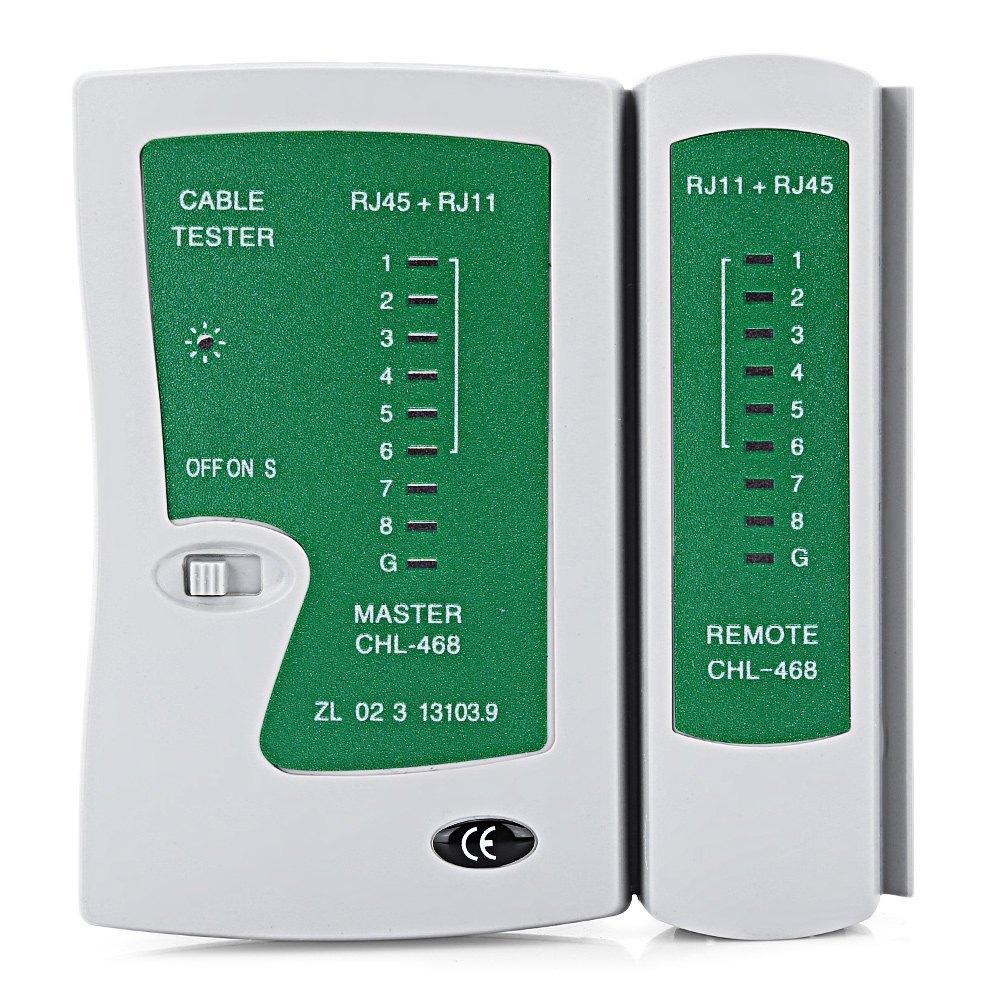

Допустим, необходимо прозвонить интернет кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).
Цифровой дисплей при проверке кабеля показывает сопротивление, то есть, если переключате льмультиметра не имеет диода или динамика, то проверить кабель можно с помощью омметра, даже пользуясь стрелочным мультиметром. Режим прозвонки – единственная измерительная функция, которую можно осуществлять, используя стрелочный прибор, не разбираясь при этом в градуировке шкалы и измеряемых величинах.
Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением в течении некоторого времени.
Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.
Часто в паспорте бытовых устройств указывают номинальный ток. Чтобы измерить ток, протекающий в цепи,мультиметр необходимо включить в ее разрыв. Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).
Щупы необходимо подключить в соответствующие разъемы
Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

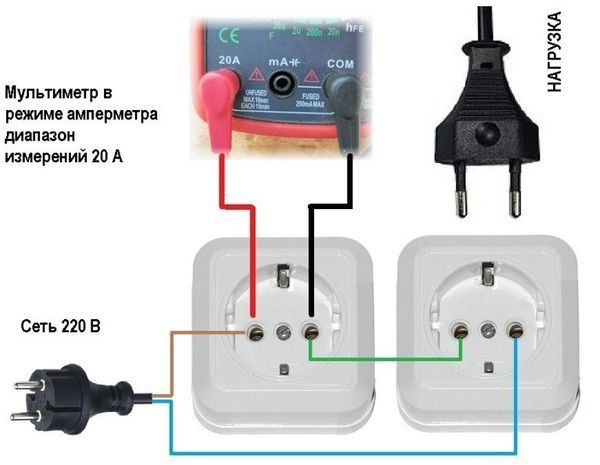

Под сетевым напряжением, подобным способом, мерить ток нельзя из-за опасности поражения. Но, можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.
Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны, таким же образом, как делалась прозвонка.
Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.
Так нельзя!
Только так, чтоб исключить сопротивление человека.
Свойства элементов
Чтобы пользоваться мультиметром, также необходимо понимать также свойства проверяемых элементов. Например, вопреки бытующему мнению, с помощью мультиметра нельзя проверить заряд батареи при помощи одного измерения напряжения – батарейка или аккумулятор автомобиля будет показывать значение, близкое к номинальному, за исключением полностью посаженных элементов питания.
Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но, можно сделать измерение силы тока (сквозное подключение мультиметра, или при помощи шунтов), протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.
Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

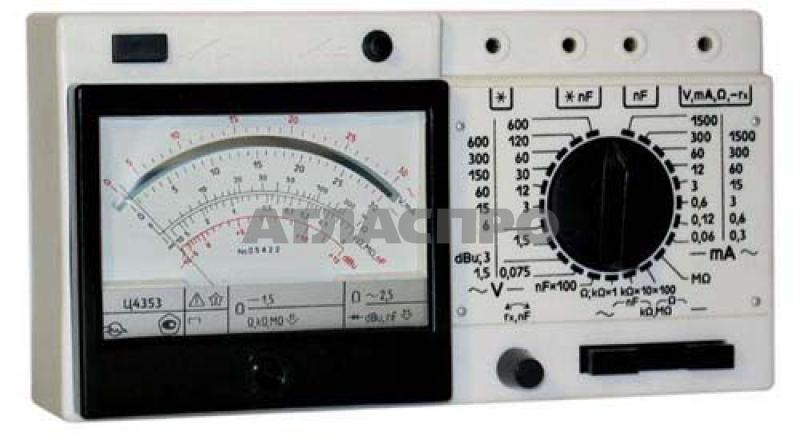

Советские стрелочные мультиметры серии Ц подключали к розетке для получения опорной частоты и с помощью дополнительной клеммы измеряли емкость конденсаторов. Современные мультиметры имеют свой встроенный генератор для подобных измерений, которые производят, подключая щупы к электродам конденсатора.
У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель, Автоматическое выключение питания способствует экономному расходованию заряда батареи.
Осуществляя выбор мультиметра, обязательно нужно проверить, как он работает, если батарея частично посажена – дешёвые китайские модели в этом случае дают очень большую погрешность измерений.
Обязательно нужно соблюдать безопасность, и следить за состоянием измерительных щупов и изоляции проводов – очень часто они отрываются от щупов, и при измерениях могут нанести электрическую травму.
