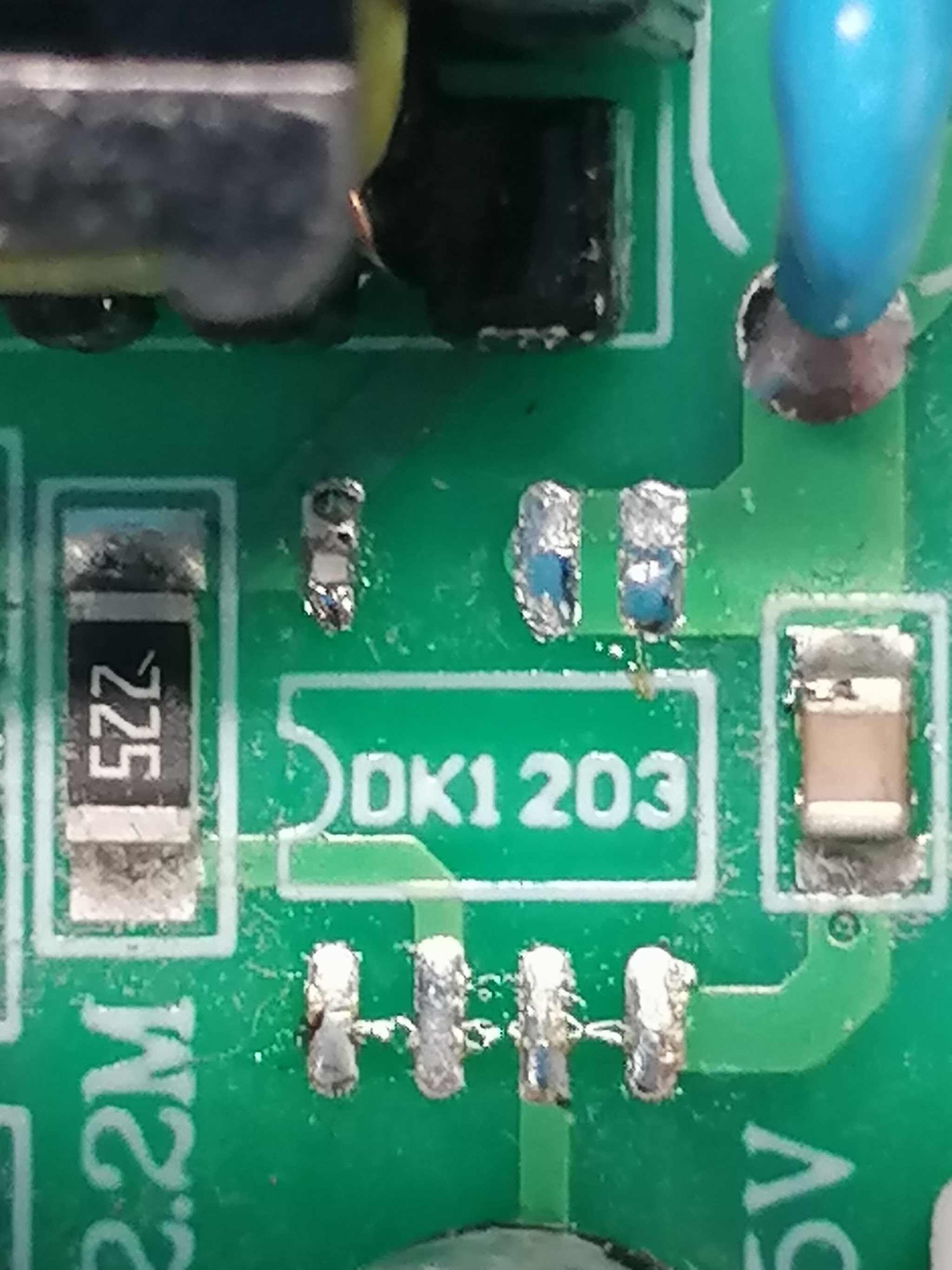

добрый день. плата от мини пылесоса китайского. бп на 12 и 5в. 12 вольт крутит мотор щетки на входе. мотор в клин изза волос- и бп кз не выдержал. логотип компании опознал. dongke semiconductor. dongke semicon. вроде как и DP1203. Но по пинам не сходится. у меня 7 ног. 8-ая вход с трансформатора. 5-6 минусы. пробовал в калькулях искать. не помогло. что за микруха попалась? есть ли аналоги? как защитить бы от кз.
а чо китайцы не сделают один два нормальных и универсальных шим ?
нафуя такая огромная куча понаделана ?
(1)ОB- не соединять
(2)VCC- 3 на плате
(3)GND- 5 и 6 на плате
(4)NC- не соединять
(5)FB- 4 на плате
(6)NC -не соединять
(7)OC- 7 на плате (нумерация на плате с пропуском ноги, то есть 8 фактически) Они с 8 соединены, для охлаждения, которое обеспечивается предусмотренным полигоном на плате (только 8 ногие).
(8)OC-7 на плате (нумерация на плате с пропуском ноги, то есть 8 фактически)
Но судя по вопросам, может мастеру? Опасно, сеть!
(1)ОB- не соединять
(2)VCC- 3 на плате
(3)GND- 5 и 6 на плате
(4)NC- не соединять
(5)FB- 4 на плате
(6)NC -не соединять
(7)OC- 7 на плате (нумерация на плате с пропуском ноги, то есть 8 фактически) Они с 8 соединены, для охлаждения, которое обеспечивается предусмотренным полигоном на плате (только 8 ногие).
(8)OC-7 на плате (нумерация на плате с пропуском ноги, то есть 8 фактически)
Но судя по вопросам, может мастеру? Опасно, сеть!
ну так в этом и есть весь гемор ((
иногда тупо клал на спину и выводы разводил проводками как ближе.
верно говорите
Я с ними общался в 2018. На мой вопрос: нафига такой ряд, ответили уклончиво, а я понял как "идёт процесс улучшения изделия". Т.е., сперва сделали простой, потом улучшили, снова улучшили...
И каждый вариант - под индивидуальным номером.
Кстати, как изделия - неплохи, я на их чипах все простые маломощные БП делаю.
dk1203 это. В sop7. И не спрашивайте меня, нахуя китайцы такую дикую номенклатуру шимов развели.
https://osscs.industrystock.com/398973/DK1203-SOP-7-Datashee... вот вам даташит прямо на такую. Грузится?
https://osscs.industrystock.com/398973/DK1203-SOP-7-Datashee... вот вам даташит прямо на такую. Грузится?
10-12 Ватт максимально. Я бы больше не стал из неё давить. Коллега, посмотрите даташит.
Там с FB на землю какой конденсатор стоит?
А, вижу 10nF. Поставьте какой нибудь 6.8nF. Защита порезвей будет работать. Ну если такую же найдёте. До мин 1nF панику можно регулировать.
именно про этот чип не скажу, а так у них есть модели с защитой по току и перегреву корпуса. ДУмаю, этот тоже имеет
Да много разных, не проблема. Да можно ту же rm6203 вкрячить. но колхоз.
https://aliexpress.ru/item/1_218226523.html?sku_id=500000111... вот есть, мож и дешевле найдётся, не искал больше.
верно говорите
Я с ними общался в 2018. На мой вопрос: нафига такой ряд, ответили уклончиво, а я понял как "идёт процесс улучшения изделия". Т.е., сперва сделали простой, потом улучшили, снова улучшили...
И каждый вариант - под индивидуальным номером.
Кстати, как изделия - неплохи, я на их чипах все простые маломощные БП делаю.
dk1203 это. В sop7. И не спрашивайте меня, нахуя китайцы такую дикую номенклатуру шимов развели.
