Оказывается если Правильно подключить ДИОД то можно тоже Стабилизировать НАПРЯЖЕНИЕ⁠⁠

Как диодами заменить стабилитрон

Чтобы ответить на этот вопрос давайте сначала посмотрим на график вольт-амперной характеристики диода и стабилитрона.

И начнем с диода

ВАХ Диода

ВАХ Стабилитрон

Вам не кажется что в них однозначно есть сходство. Единственное что. Нас не интересует тот участок характеристики диода где у него происходит пробой.

А вот прямое падение напряжения на диоде мы будем использовать. Пускай вас не пугает то что это напряжение довольно маленькое. Примерно от 0,5 до 0 8 Вольт.

Мы ведь можем набрать нужное нам напряжение цепочкой из последовательно включенных диодов.

Последовательное включение Диодов

При этом общее падение напряжения на этой цепи будет равно сумме падений напряжений на каждом из диодов.

А дальше всё как в стандартной схеме подключение стабилитрона. С обязательным токо-ограничивающим резистором.

Подключение Стабилитрона

Только схеме стабилитрон заменяем цепочкой из диодов. При этом развернули их на 180° так как мы используем прямое включение диодов.

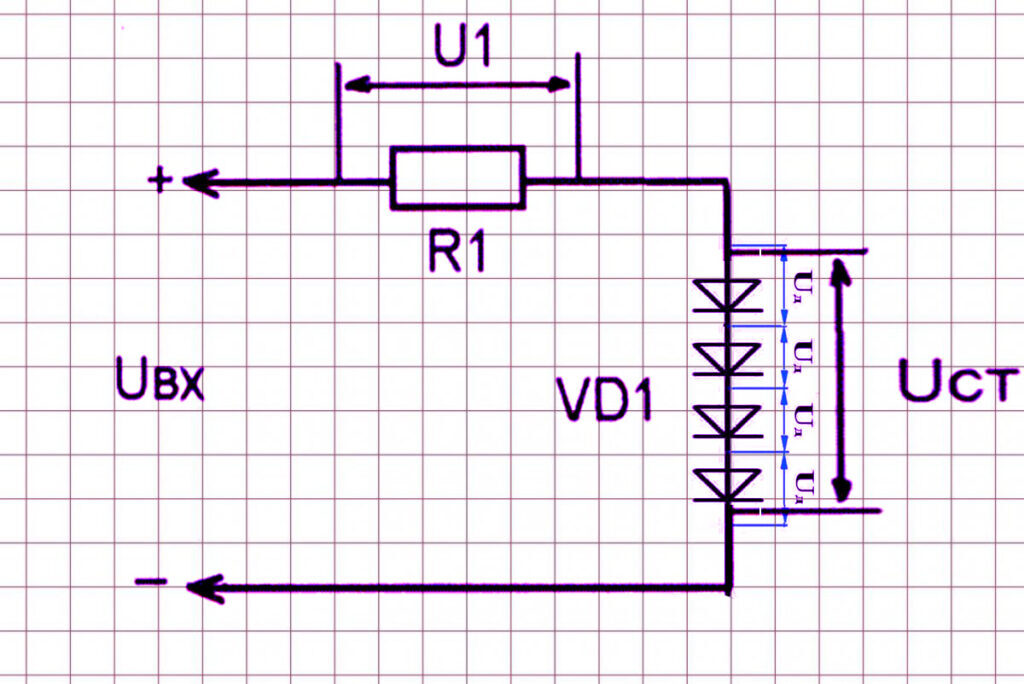

Подключение Диодов вместо Стабилитрона

Более подробно это можно посмотреть видео ниже. Там не только теоретическая часть но всё это показано на практике с реальными схемами и замерами.

А также в конце выводы и рекомендации по применению данной схемы замены стабилитрона.

Диод в роли стабилитрона. Испытаем на практике.
