В общем достался мне планшет, залитый водой и после ремонта. Марка EXPLAY FOG. Я его отмыл, он заработал, но не работает тачскрин :( . После внимательного осмотра увидел пайку возле шлейфа и походу отсутствие какой то микросхемы (пяти контактной) предположительно линейный регулятор. Может кто сможет просветить по этой штуке? По ревизии платы и маркировки схем не нашел :(
Да как сказать, если кто знает схемотехнику , может и по фото полечить. Я конечно пойду на спец форумы , но там народ своеобразный.
Рядом стоит микруха, контроллер тача. По маркировке этй микрухи, погляди типичную схему включения ее и по этой схеме посмотри, чего не хватает.
Да содрал пленку эта маркировка платы. Как я понял стабилизатор на 1.8 вольта. Можно любой ставить или есть нюансы?

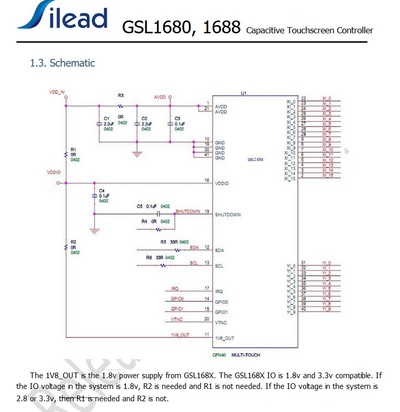

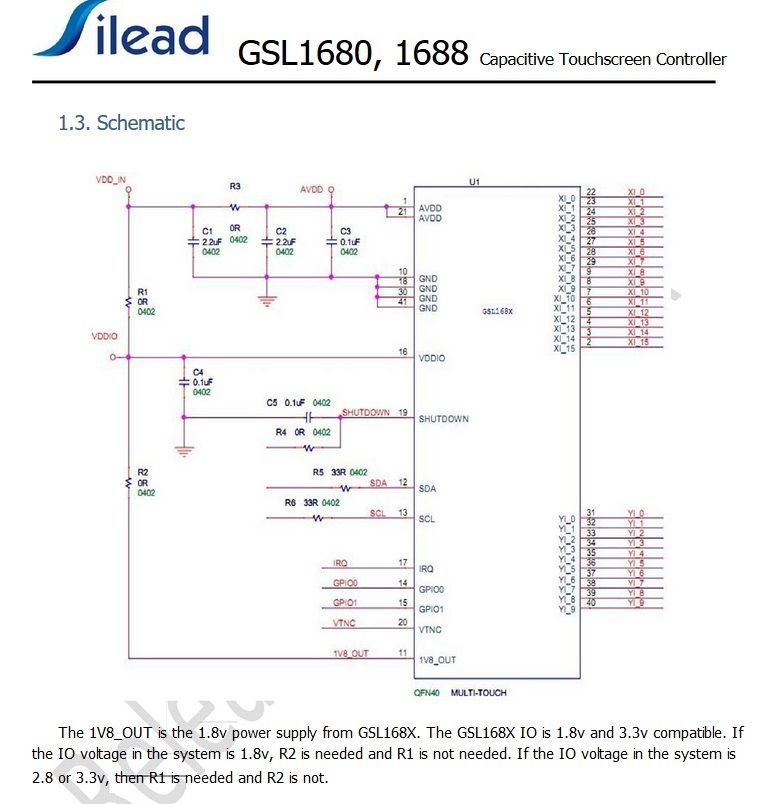

Микросхема Silead GSL1680 может использовать 1,8 или 2,8 или 3,3 вольта, резистором выбирается , щас буду смотреть как подключена.

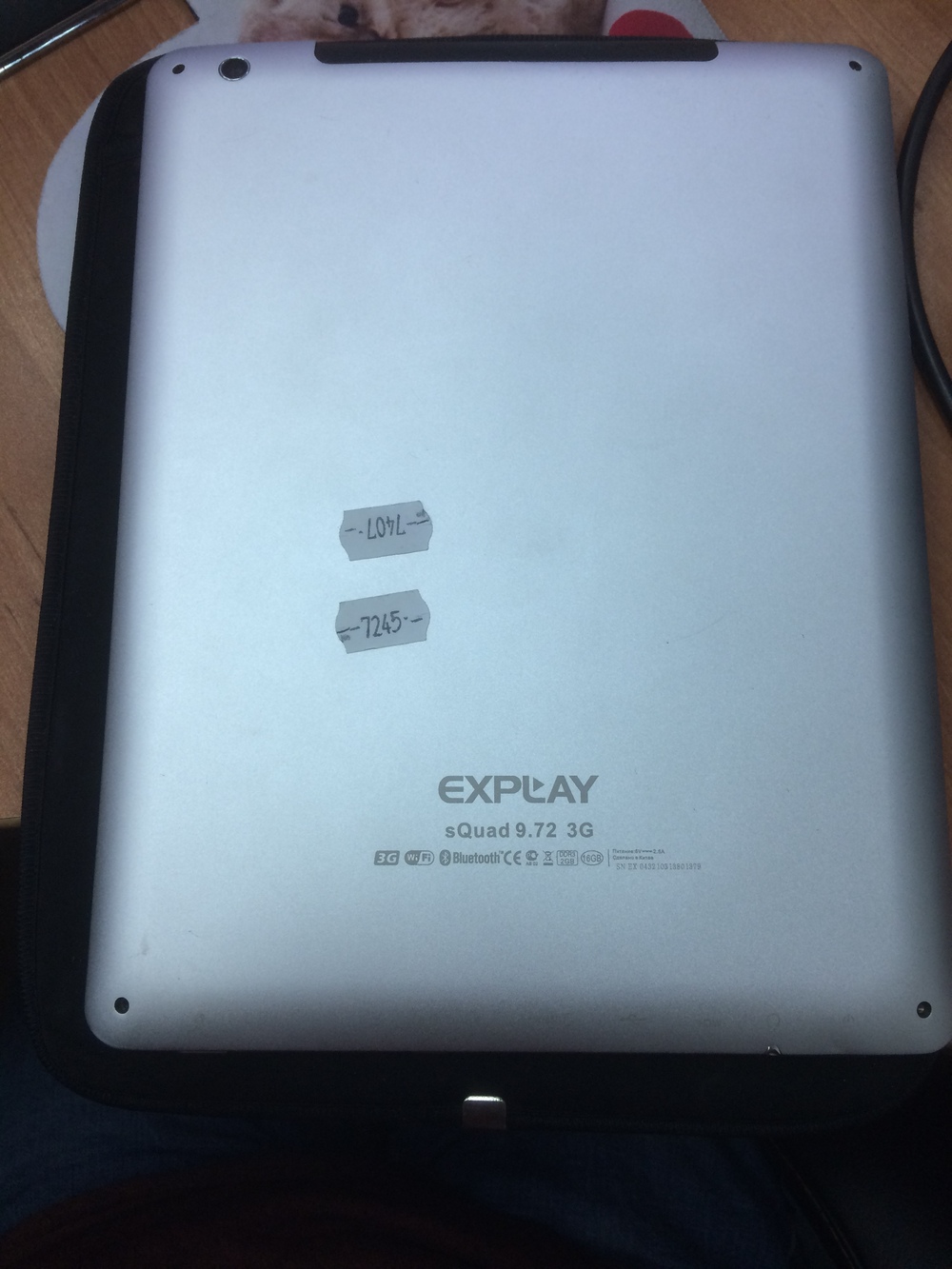

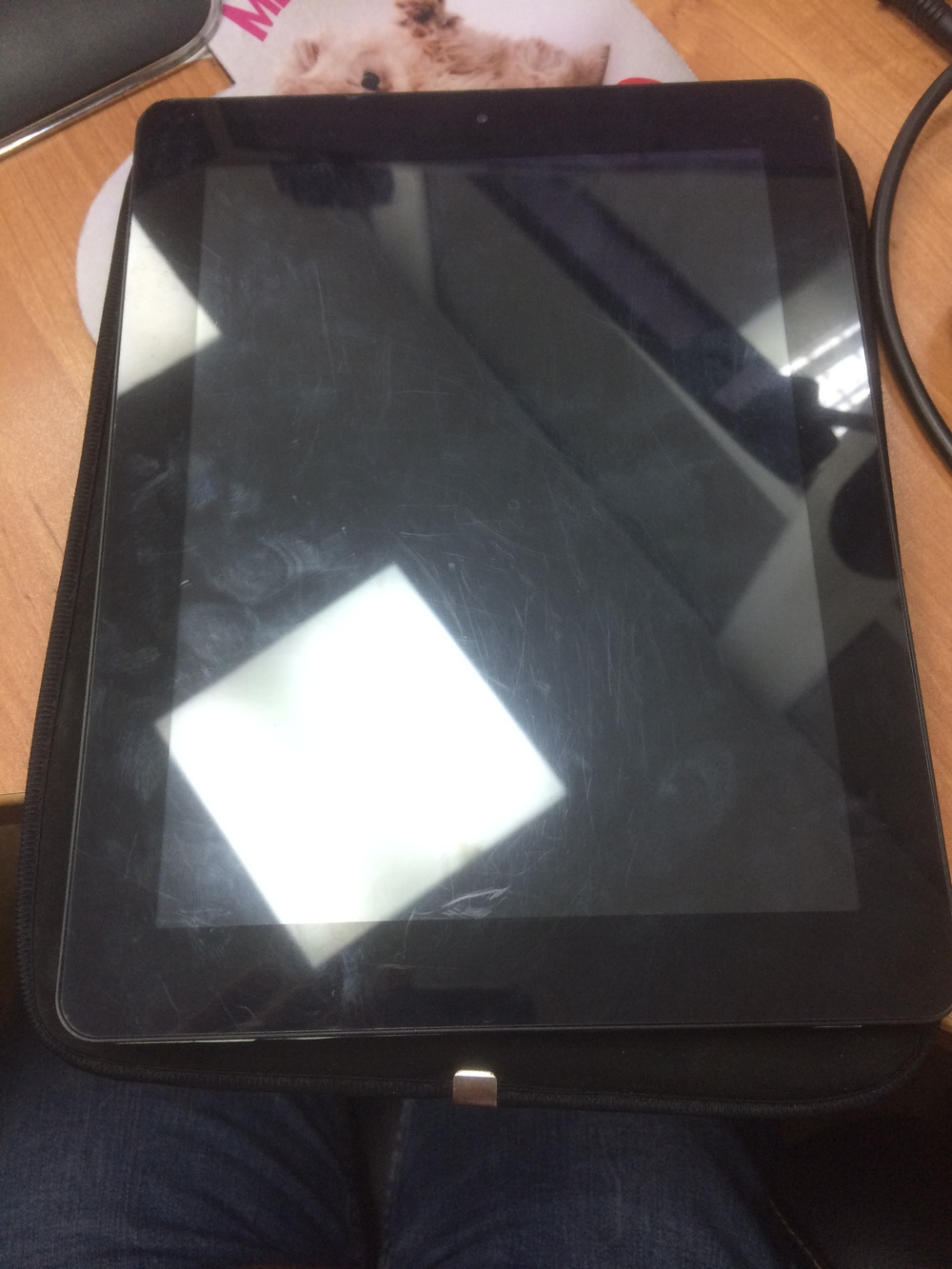

Поковырял бы с удовольствием, но как для моего случая не факт что подойдет. Этот вроде 10 дюймов , у меня 7.
А там что нибудь было? Могло и не быть. Слишком замылено фото, не разобрать если следы от схемы.
