Нужна помощь⁠⁠

Хотя бывают и такие объекты, где вода годами уходит непонятно куда. У меня был один, там жокей включался каждый день почти. Работал несколько секунд и выключался. Никто так и не нашел утечек.

Слесаря говорили мне, что это из-за того, что тушение смонтировано на полипропиленовых трубах, которые висят с дикими провисами (очень маленький шаг креплений).

Из-за этих провисов, там воздуха много, который никуда не уходит.

Составляй акт технического освидетельствования на момент принятия в обслуживание. Если ремонт выходит за рамки штатного обслуживания - дайте грошей... Или сидите с нерабочей. Вон у меня есть объект. Миллиардами обороты, а выделить денег на сраный Сигнал-20 - денег нет. А его молнией вышибло. Я в душе не чаю что там у ВАС с заземлением. Убило прибор. Нашли какой-то убогий на задворках объекта, не используется. Поменяли. Все реле нахрен прикипели. Пиздил, пробовал даже перекидку менять на обратную - пофиг вообще. Ну, стоит подвал без оповещения. Всем пох. Денег нет. На сигнал... Не бюджетники, там бы понял.

Мне раз просто по факту отдали на обслугу всю нашу больничку в районе. Я охренел. Почти 2к дымовиков, тепловые, ручники и приборы сверху... Часть в травме просто не рабочая и чтобы восстановить - надо взрывать стены, всю запотолочку, работы просто псц. Я им примерный ценник выставил за диагностику для начала - у них челюсть упала. Пояснил что это в обслуживание не входит. Ибо я по акту принял частично не рабочую систему. Долго пытались доказать что я не прав. Там и остались.

Фух. Ато очень похоже на наш Красноярский край, даже было ощущение что знаю с кем говорю :) Везде проблемы одни и те же...

В обслуге проще с одной стороны, но никогда не знаешь что тебе отдадут... Это жопа...

А что за город?

Был у меня такой опыт в ЧОПе. Теперь многомиллионные проекты, куча согласований, ТЗ, сам проект, ППР, акты при наличии земельных работ и т.п. С меня теперь наладка, иногда контроль.

У нас сложнее. Проект должна предоставить аккредитованная контора...

К сожалению такое не работает... Каждый делает своё и по-своему. Особая любовь к проектировщикам, конечно, которые части проекта друг на друга наложить не могут...

Вот тут точно сказано. А в идеале и проект сам делал...

Если там так же, как в АСГПТ, то для того, чтобы в обычном режиме не выдавало ошибку, на приборе СДУ должны заглушить (резистор и диод - для контроля на обрыв и КЗ). Так что что-то там всё-таки может и подключено) Можно поискать )
Я на АСГПТ ставил коробочки специальные прямо рядом с СДУ, на них переключатель "тест-работа". В режиме "тест" сигнал от пуска переключался с баллона на релюшку, которая имитировала срабатывание СДУ. Удобно проверять было)

Так визуально его проще всего найти. Прятать его едва ли стали бы, пройтись по трубопроводу, посмотреть, куда проводочки идут. И надо помнить, что запросто могли не поставить оконечник на СДУ, а смонтировать его прямо у прибора. И провода в таком случае могут быть оборваны. (Я АСГПТ занимался, не знаю, насколько мои алгоритмы применимы к воде, но смысл по идее тот же самый)

Падение давления часто бывает из-за того, что обратный клапан не держит и вода из питающего водопровода обратно в резервуар уходит. Выясняется это путем закрытия затворов на разных клапанах.

Питание отрубать не обязательно. Выключить поток можно с пульта или с поток-бки.

Для начала надо опрессовку сделать. Выключаете поток, поднимаете давление до рабочего вручную, отправляете слесарей искать и устранять учетки.

Как только они с этим справятся, можно будет заниматься автоматикой.

Трубы должны держать давление 1,25 от рабочего (то, что предусмотрено проектом).

Нормативно срабатывание тушения (пожар на потоке) должно запускать систему оповещения. На действующем объекте не очень классно, когда оповещение несколько раз на дню срабатывает.

Так, но не совсем. Жокей компенсирует утечку. Он включается и выключается. Большое падение давления (более 0,1МПа) это уже не утечка, а натуральный пожар. Из этого режима можно поток вывести только вручную.

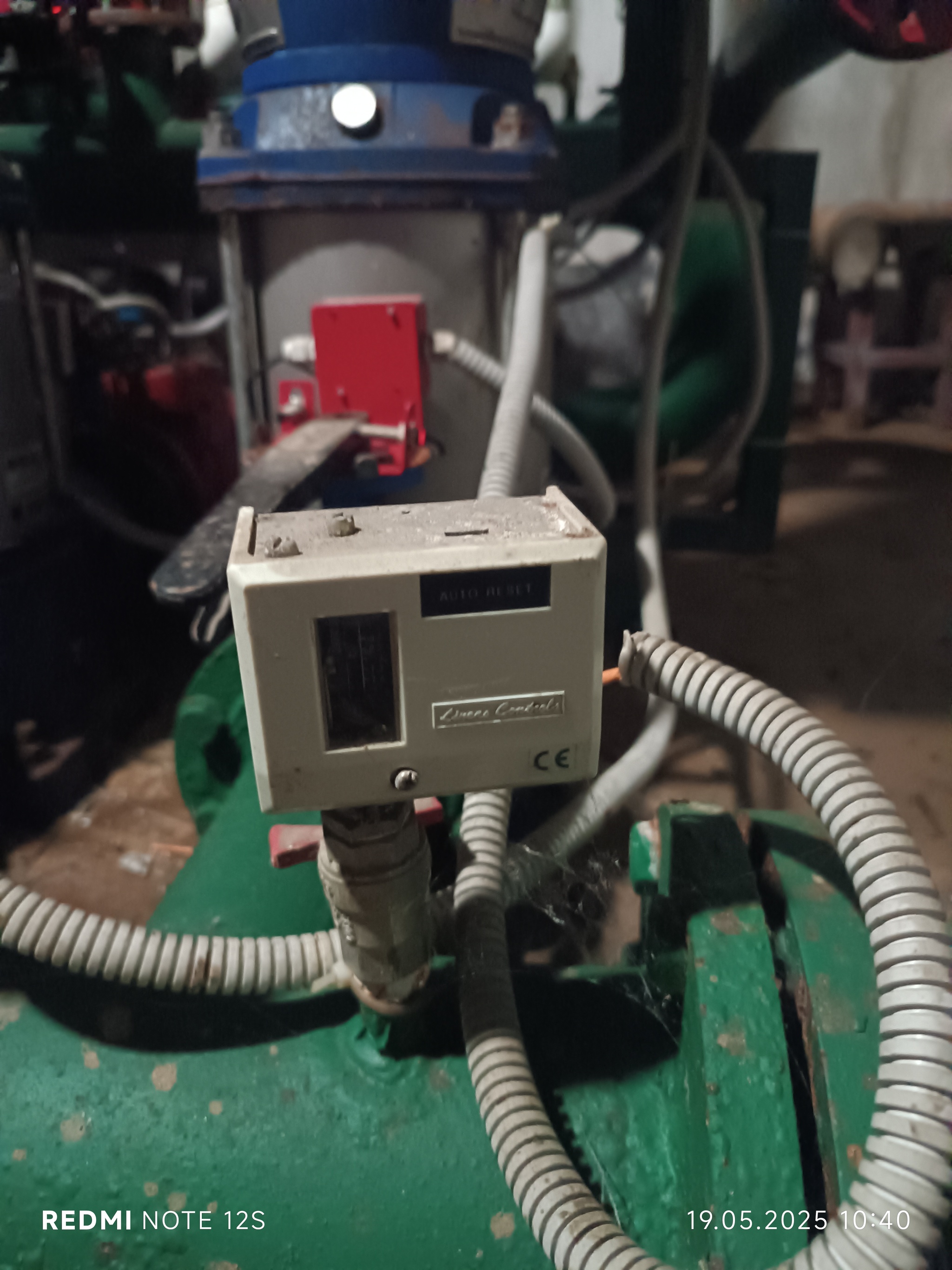

это датчик давления, но скорее всего не "выход на режим", а пуск насоса. датчик "выход на режим" должен стоять между насосом и обратным клапаном

насосы пожаротушения не должны выключаться по достижении нужного давления. насосы пожаротушения включаются когда пожар, и работают на все деньги выключить их можно только вручную, когда пожар потушили.

Я тоже много от чего отбивался :) В данное время пытаюсь слиться от монтажа слаботока и ПТ в больнице. Это жесть... Куча систем, вариантов тушения, СКУД в каждый кабинет... Мама...

По приборам хотя бы надо понимать схему, настройку. Вот так сходу можно много надумать. Вам в любом случае нужно будет это знать, если обслуживать.

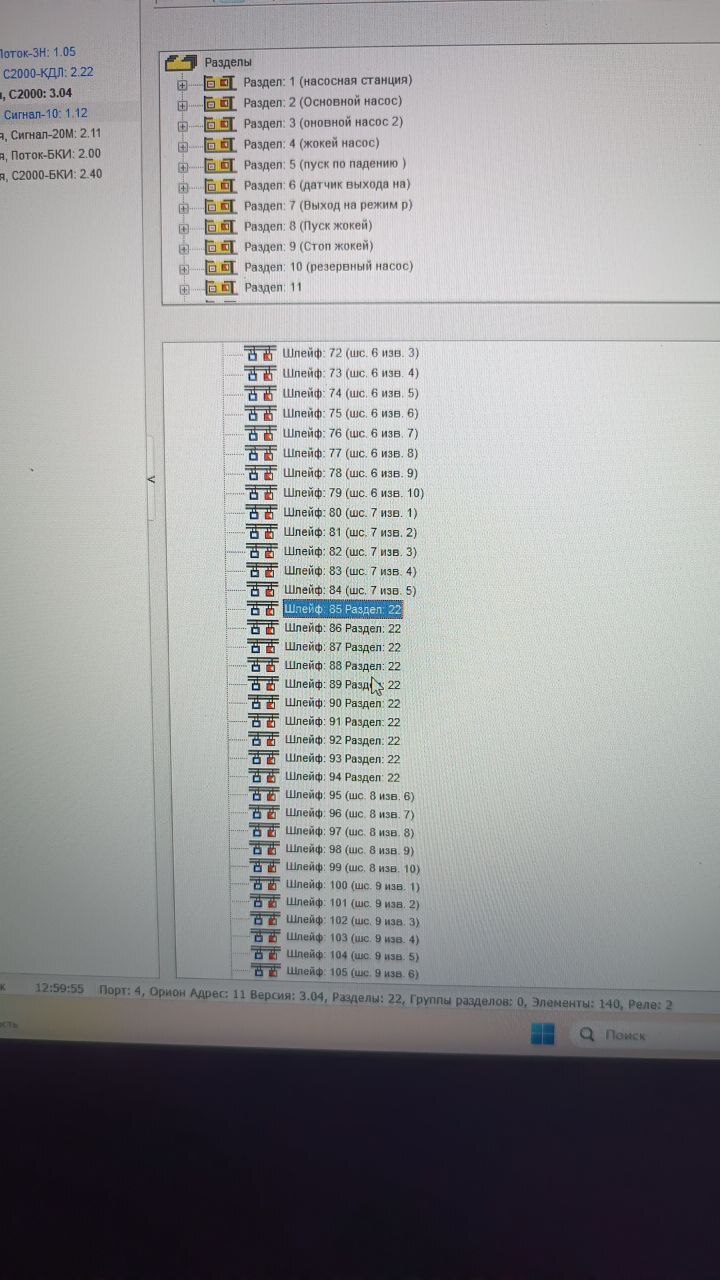

К этому сигналу подключены адресно-пороговые извещатели типа ИПР-513ПАМ. Условно адресные извещатели подключенные в неадресные шлейфы. Кнопки пуска другими словами. Только типы шлейфов почему-то выбраны технологическими, но возможно и так будет работать. В каждый шлейф можно подключить до 10 таких извещателей. Получается но первом шлейфе 10-19 адреса. На втором 20-29 и т.д. Шлейфы 85-94 просто почему то не подписаны. Может не используются или другая логика. Они сидят в 22 разделе. Посмотри как он называется - выше. Но это не то что тебе нужно я так понимаю

Я имею ввиду:

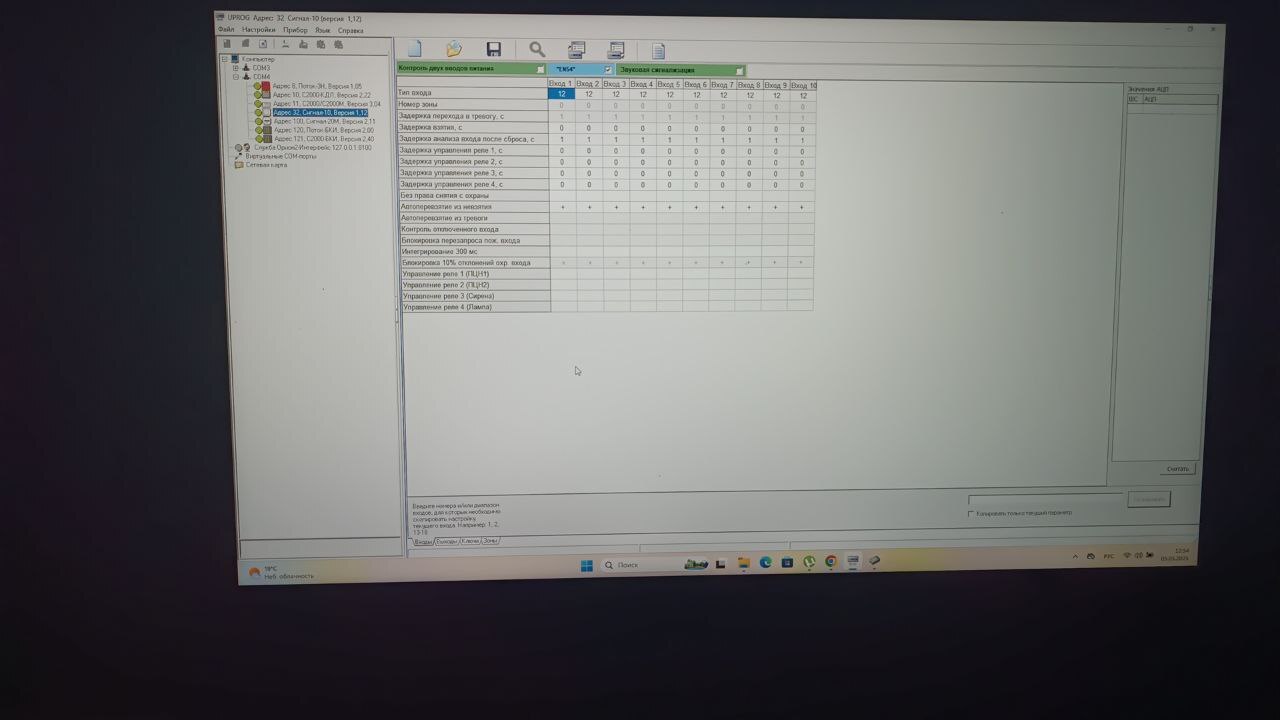

1. Считать конфигурацию с Сигнал-10, посмотреть тип входа. Пожарный, технологический и т.д. это даст наводку о их назначении. Посмотреть не задействована ли логика работы реле на самом приборе. Скорее всего нет, но может быть все что угодно.
2. Понять какой адрес у этого сигнал-10. Считать конфигурацию пульта, посмотреть в каких разделах сидят эти шлейфы от сигнал-10. Возможно они просто выводят на БКИ состояния затворов. Либо раздел подписан "кнопка пуска насосов" и т.д. тут тоже возможно что угодно. Там точно не С2000-4? Если он, то он может подключаться напрямую в поток.

У вас система с резервуаром? Чтобы понять за что отвечают шлейфы на сигнал-10 надо считать конфигурацию пульта и посмотреть как подписаны эти шлейфы на сигнал-10. Либо посмотреть в каких сценариях они учавствуют. Сами шлейфы могут быть в порядке, но нет связи пульта с сигналом. Либо их специально отключили и они часть какой-то старой системы. Только чтение конфигурации пульта и Поток-3Н могут прояснить ситуацию

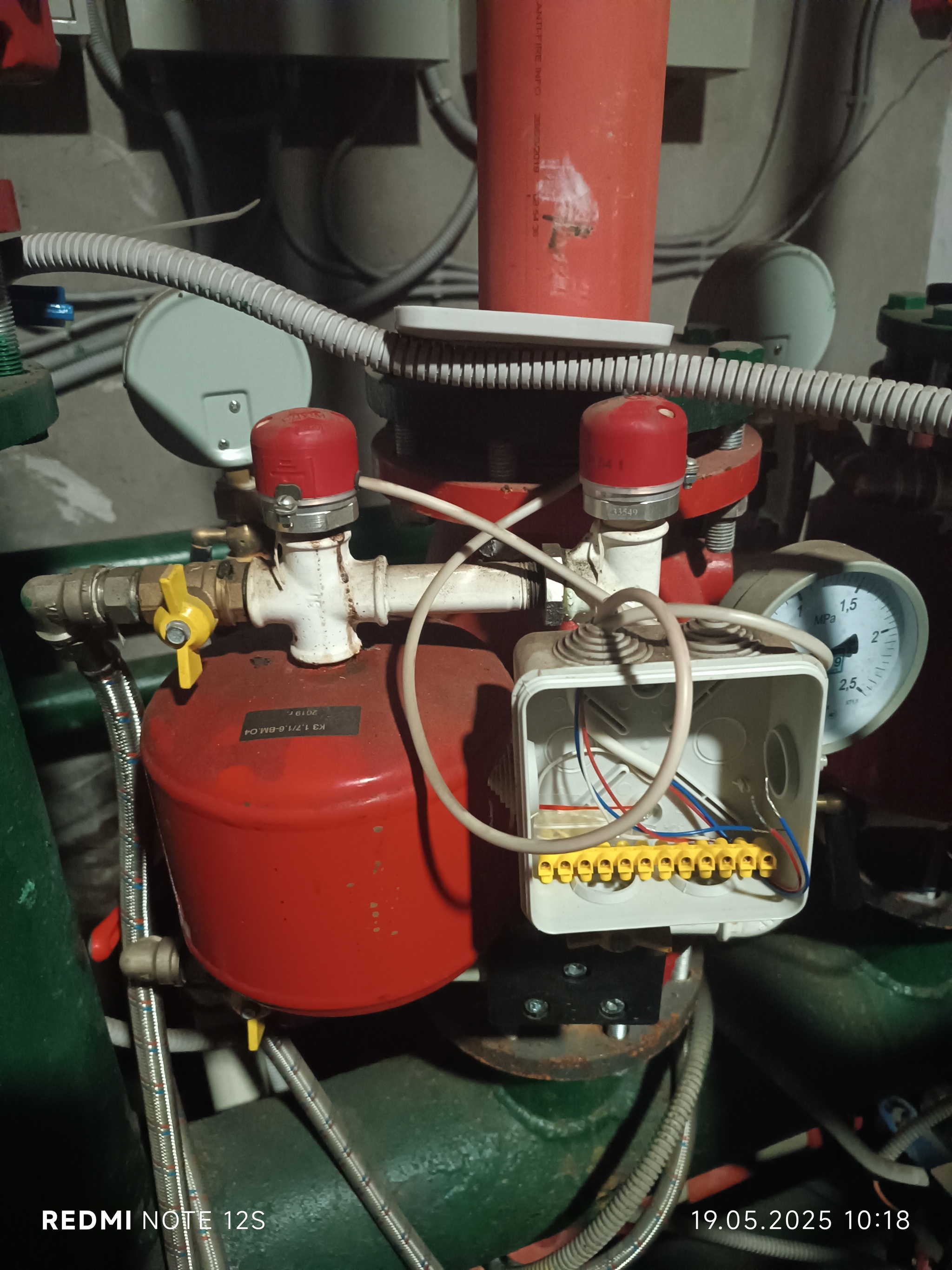

Подтверждаю, всё так и есть. Вот эти красные пупырины сверху - СДУ и есть. И, как я и думал, неправильное их подключение имеет место )))

Бывают случаи когда нет необходимости в этих датчиках. Немного не понятно о составе системы и узлах в целом. Может это дренчерный узел? Если да, то он запускается допустим только дистанционно, от АПС, либо от кнопок пуска насосов и тогда в этих СДУ нет необходимости, так как сигнал на запуск уже пришел и дополнительный "пожар" не нужен

Могут в поток, могут в сигнал-10. Но в сигнал-10 скорее всего заведены кнопки пуска, либо датчики положения затворов на трубопроводе. Эти устройства на фото это реле давления. Они скорее всего идут парой, один до насоса, второй после. Это реле защиты от сухого хода (до насоса) и реле выхода на режим (после насоса). Сигнализирует о том, что через определенное время после запуска насоса давление поднялось и пуск насоса "удачный"

То что у вас на фото это как раз два "сигнализатора наличия жидкости". Красная колба снизу это камера задержки. В целом система должна работать следующим образом. У вас должен стоять электроконтактный манометр с двумя уровнями: нижним и верхним. Его можно найти по приходящим на него проводам. Стоять он должен до СДУ. При малом давлении замыкается первый контакт и идет сигнал на включение жокей-насоса. При повышении давления замыкается другой контакт и жокей-насос отключается.
Если система подпитывалась небольшой промежуток времени, то в камере задержки не успеет наполниться вода и сработка на запуск основных насосов не пройдет. Если произойдет вскрытие спринклерного оросителя, то давление будет падать продолжительное время, жокей будет подкачивать воду дольше обычного, камера задержки заполниться водой и заполнит трубку на которой установлены СДУ. Не совем пойму марку вашего узла управления. Если есть маркировки скиньте.

А нет ли ошибки в подключении СДУ?

Может быть имело смысл сразу вопрос задать?

ещё раз ошибка по сду - это ШС3 потока. проверяйте сопротивление этого шлейфа при включенном и выключенном насосе. если сопротивление одинаковое, то скорее всего проблема в датчике давления.

действительно, моя ошибка.

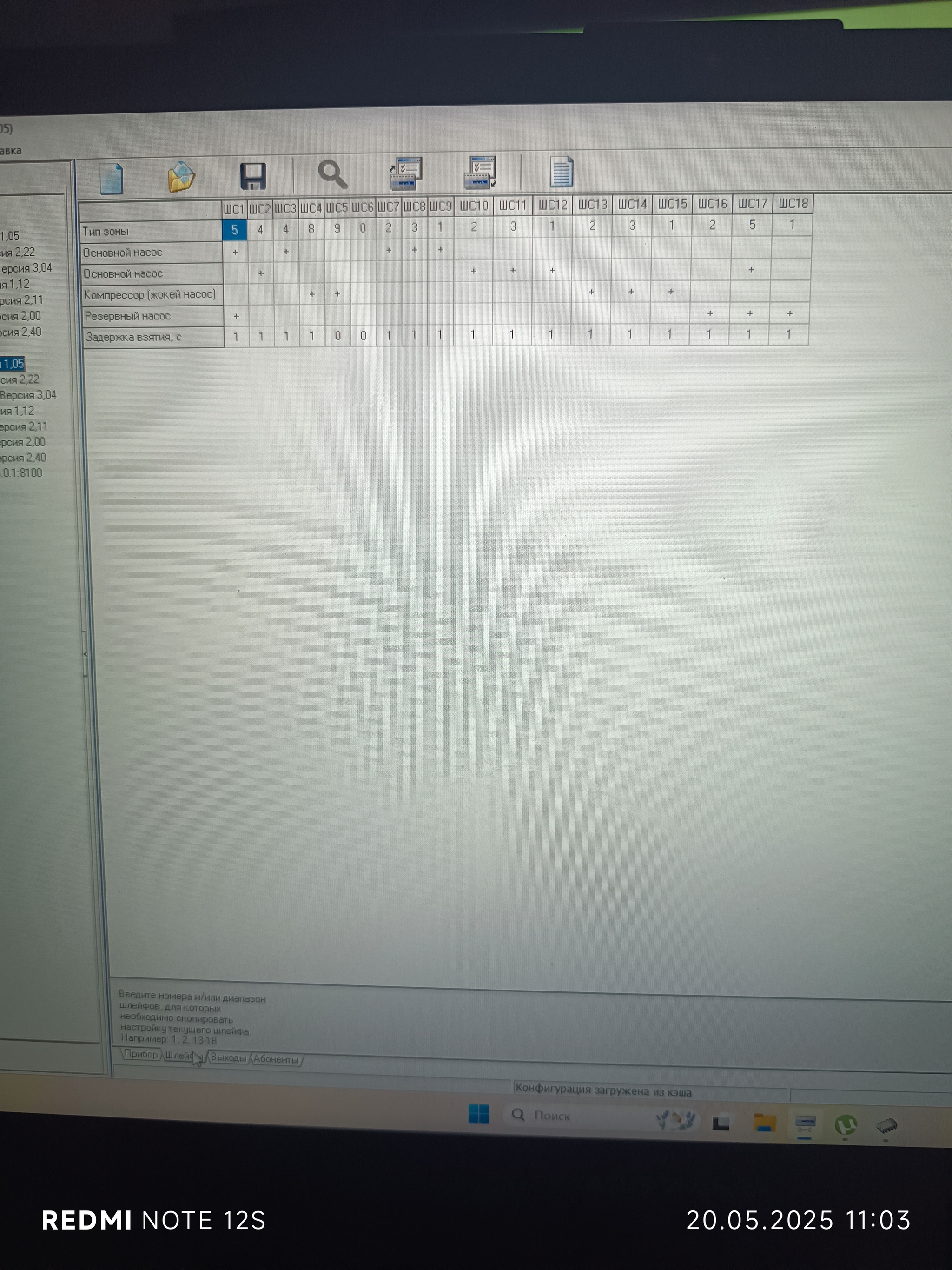

сравните эту конфигурацию с конфигурацией 7, которая по умолчанию. ШС 1 включает только один из основных насосов, а не 2, что некорректно. Их два, потому что один насос не обеспечивает необходимый расход. Оба насоса должны работать при пожаре. Возможно включение второго с задержкой, чтобы снизить нагрузку на проводку.

у вас второй насос включается по ШС 17. вызвоните этот кабель. если он приходит в ШКП резервного насоса на ркнф, то так быть не должно.

Надо видеть всю систему. Настройки, приборы, расключку, вообще всё. Тогда возможен ответ.

И самое главное, заниматься обслуживанием систем пожаротушения должна организация, имеющая лицензию на эти работы. Если вы инженер в компании, на чьем балансе стоит эта система тушения, то требуйте от руководства заключения договора на обслуживание с профессионалам.

Проверять пуск насосов системы пожаротушения следует ежемесячно в соответствии с правилами противопожарного режима в РФ.

Не вижу вопроса в посте.

Сду - это сигнализатор давления универсальный.

Режим работы тушения следующий:

При падении давления на 0,05МПа ниже рабочего включатся жокей для компенсации утечек.

Жокей выключается при достижении рабочего давления.

При падении давлен я на 0,1МПа ниже рабочего поток-3н считает, что случился пожар, выключает жокей и включает основные насосы. У основного насоса есть сигнализатор давления, показывающий, что насос работает. Поток ждет какое-то время (обычно секунд 20-30) после пуска насоса, чтобы тот вышел на режим и сработал этот сигнализатор давления.

В случае невыхода насоса на режим, поток выключает основной насос и включает резервный.

В режиме "пожар" Поток не выключает насос сам. Только в ручную можно остановить тушение.

Из вашего возможно происходит этот самый не выход основного насоса на режим.

Еще дополню, поток не может управлять 4 насосами, только 3. Что-то там собрано криво.

Если что-то будет не в моей компетенции, то я как раз не буду лезть.

Согласно поста - это не в вашей компетенции...
