Новый наклонно-токарный станок «Саста» российского производства
Три года назад станкозавод "Саста" (г. Сасово Рязанской обл.) начал серийное производство линейки токарного оборудования с наклонными направляющими. Это принципиально новые для завода станки, который на протяжении почти 45 лет, в основном, выпускал станки горизонтальной компоновки.
Новая серия оборудования НТ (наклонные токарные) представлена (по возрастанию) моделями НТ250, НТ500, НТ700. Тяжелая модель НТ1000 в настоящий момент находится в опытном производстве.
В данном посте хотелось бы остановиться на самом маленьком, но функциональном и востребованном представителе линейки.

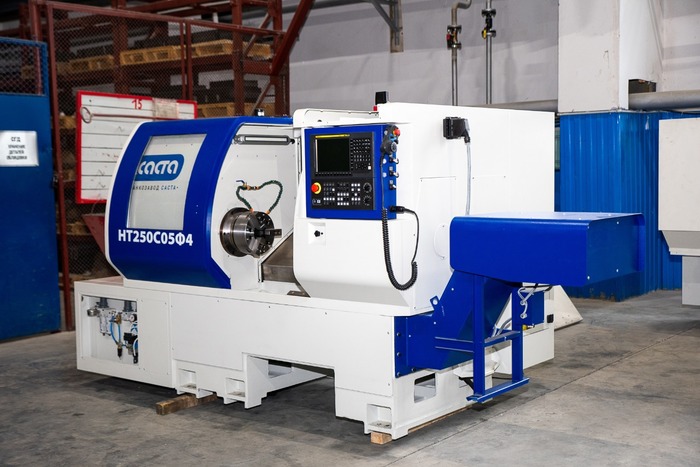

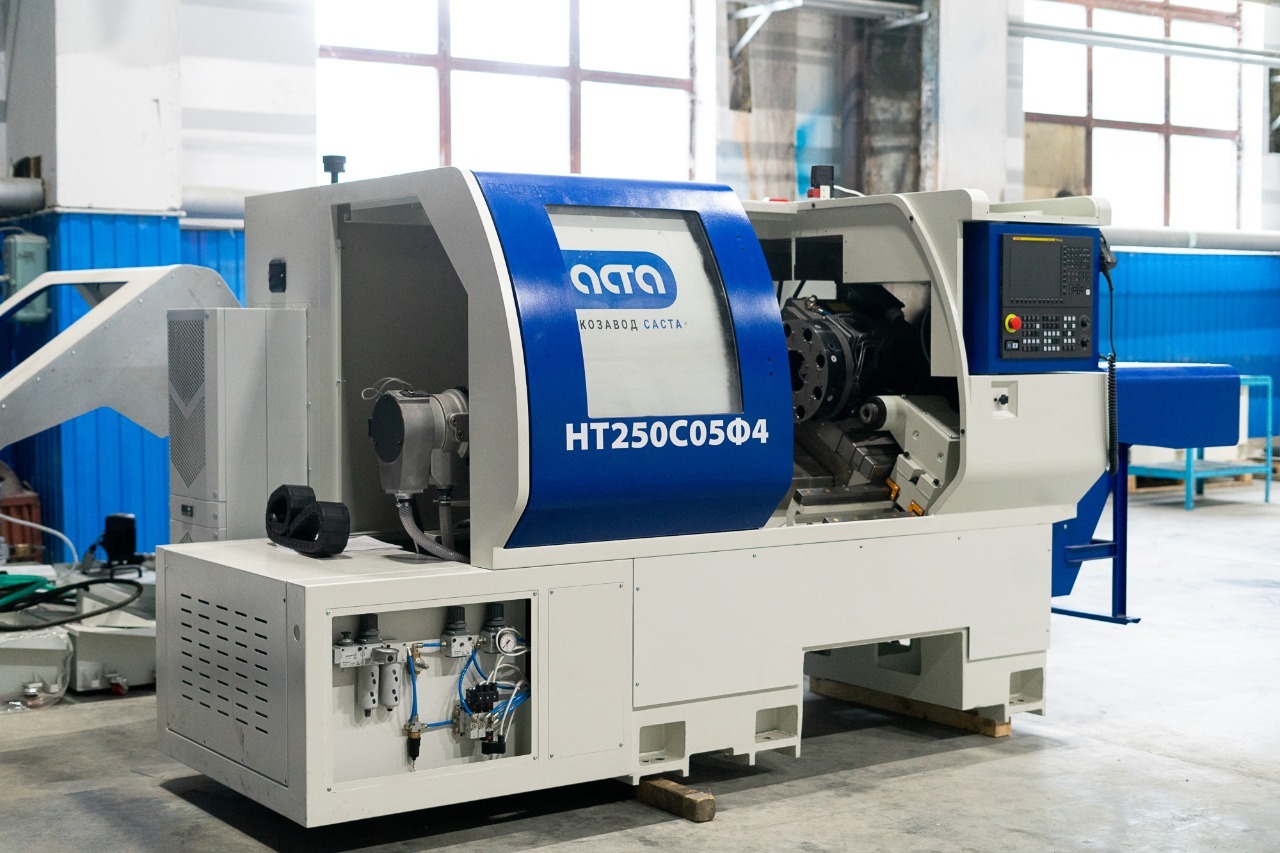

Станок НТ250 – это небольшой токарный обрабатывающий центр с фрезерной функцией, впервые был представлены широкой аудитории весной текущего года на выставке «Металлообработка». Это весьма многофункциональный станок с упором на высокоскоростную обработку, подготовлен для изготовления крупных партий деталей.

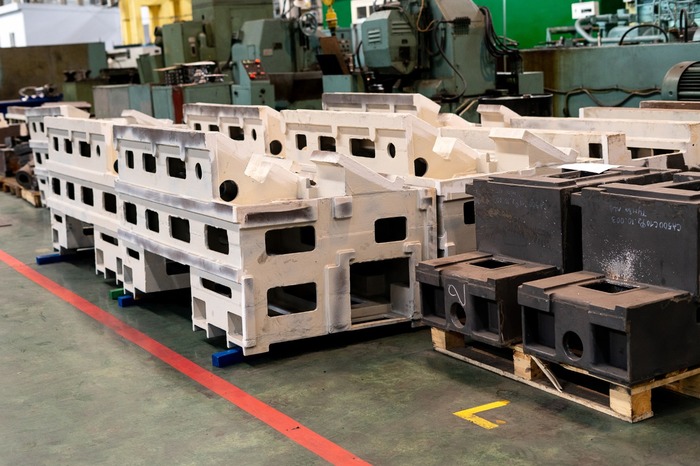

Оборудование имеет жесткую цельнолитую чугунную станину, что гарантирует длительную стабильность геометрической точности станка. Станина имеет наклон в 30°, что позволяет обеспечить компактность размеров и облегчает сход стружки.

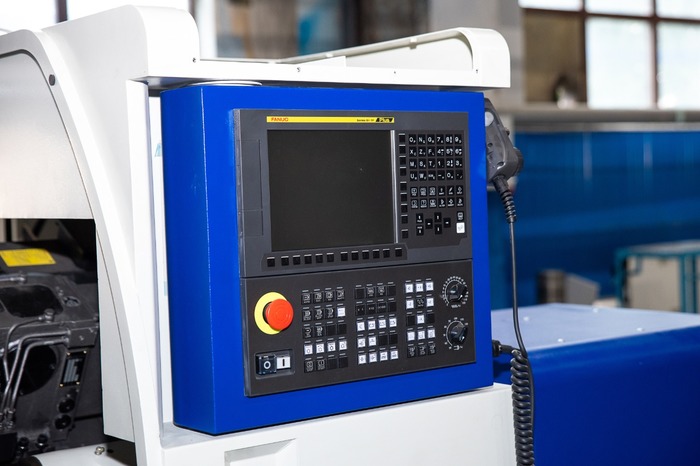

По запросу на станок устанавливаются различные системы ЧПУ: Fanuc, Siemens и российская система ЧПУ «Мехатроника».
По всем линейным осям станка расположены беззазорные роликовые направляющие качения, которые гарантируют статическую и динамическую жесткость в течение длительного срока эксплуатации. Шпиндель станка собран на четырех конических подшипниках и имеет пониженное биение в осевом и радиальном направлении даже при тяжелых режимах резания. Передача вращения от главного двигателя передается на шпиндель с помощью поликлинового ремня. Ось «С» и приводная функция позволяют производить на токарном станке фрезерные операции, такие как фрезерование, сверление, растачивание, нарезание резьбы метчиком и другие.
Краткие технические характеристики следующие:
• Наибольший диаметр заготовки, устанавливаемой над станиной – 500 мм;
• Наибольший диаметр заготовки, обрабатываемой над суппортом – 210 мм;
• Перемещение по осям X/Z – 215/ 520 мм;
• Максимальная скорость вращения шпинделя – 5000 об/мин;
• Мощность главного двигателя - 15/18,5 кВт;
• Шпиндельная бабка с отверстием - Ø52 (опционально 65) мм;
• Диаметр патрона – Ø210 (опционально 250) мм;
• Скорость быстрых перемещений 30 м/мин, частота вращения шпинделя до 5000 об/мин;
• Точность позиционирования по осям +/- 5 мкм (класс точности П по ГОСТ 8-82).
• 8-ми позиционная револьверная головка VDI40.
