Несколько интересных USB устройств

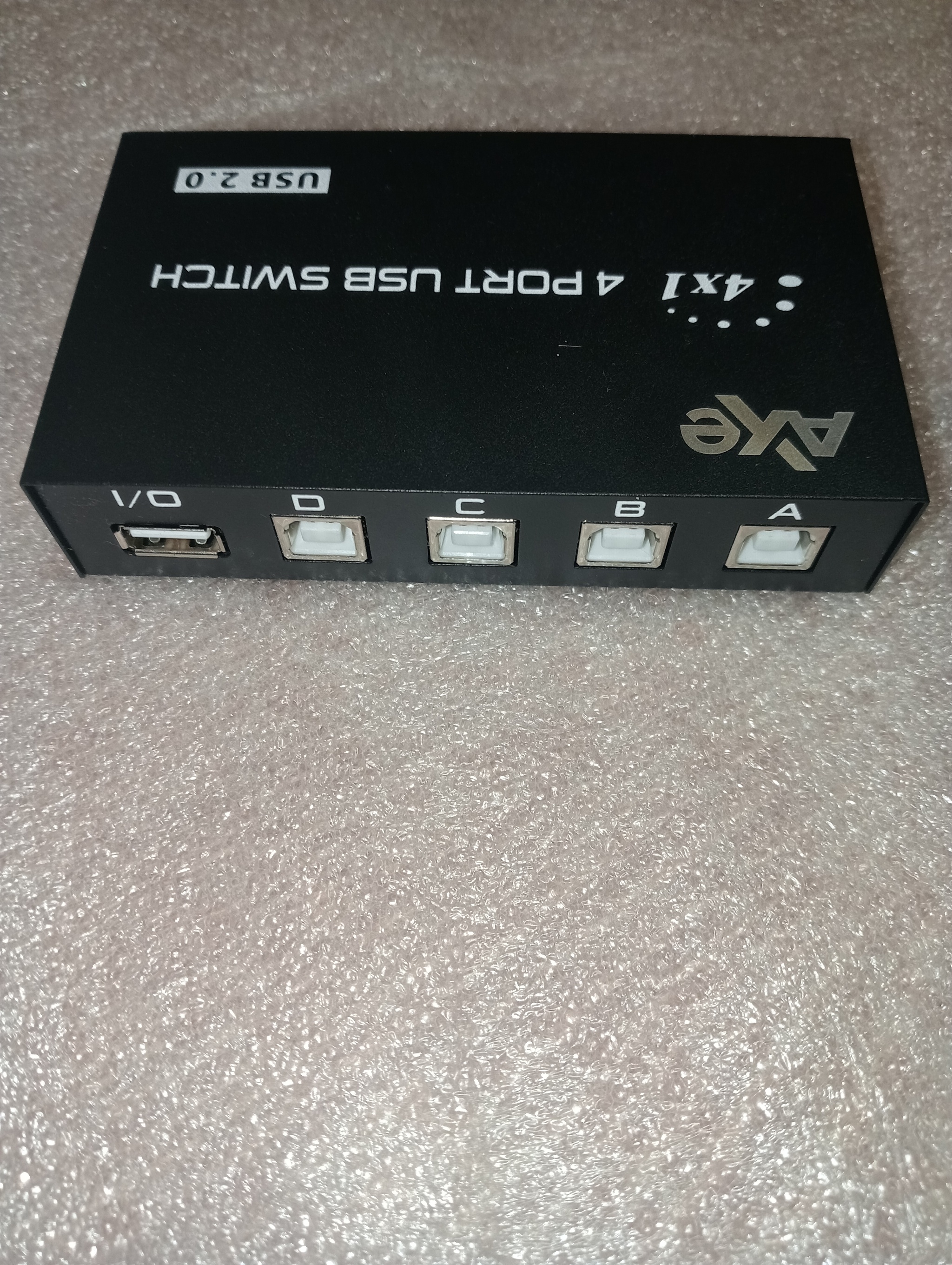

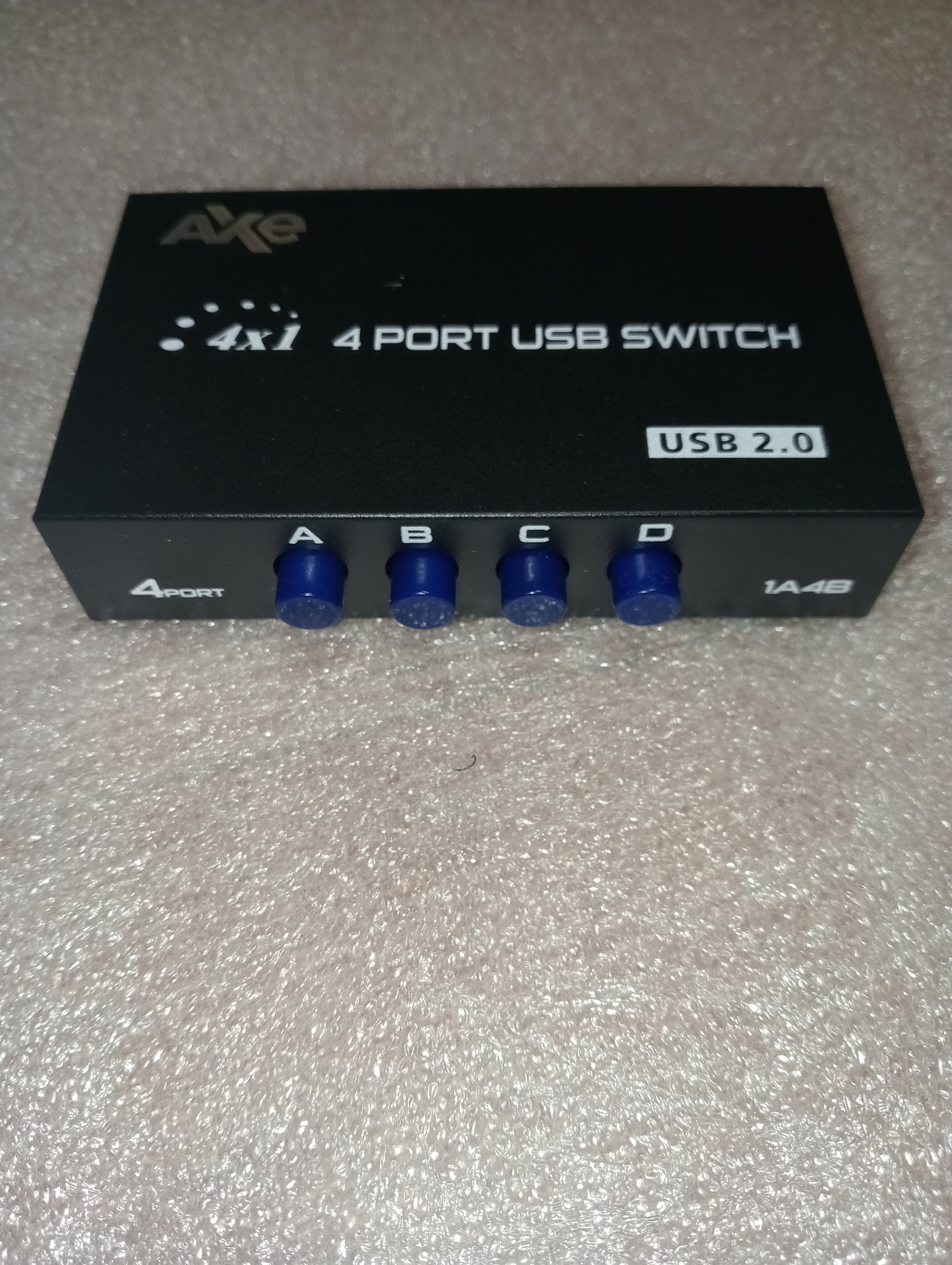

USB переключатель.
Позволяет переключать USB устройства между четырьмя компьютерами
Я подключал через USB hub клавиатуру и мышь.
Механическая клавиатура запускается дольше чем мембранная.

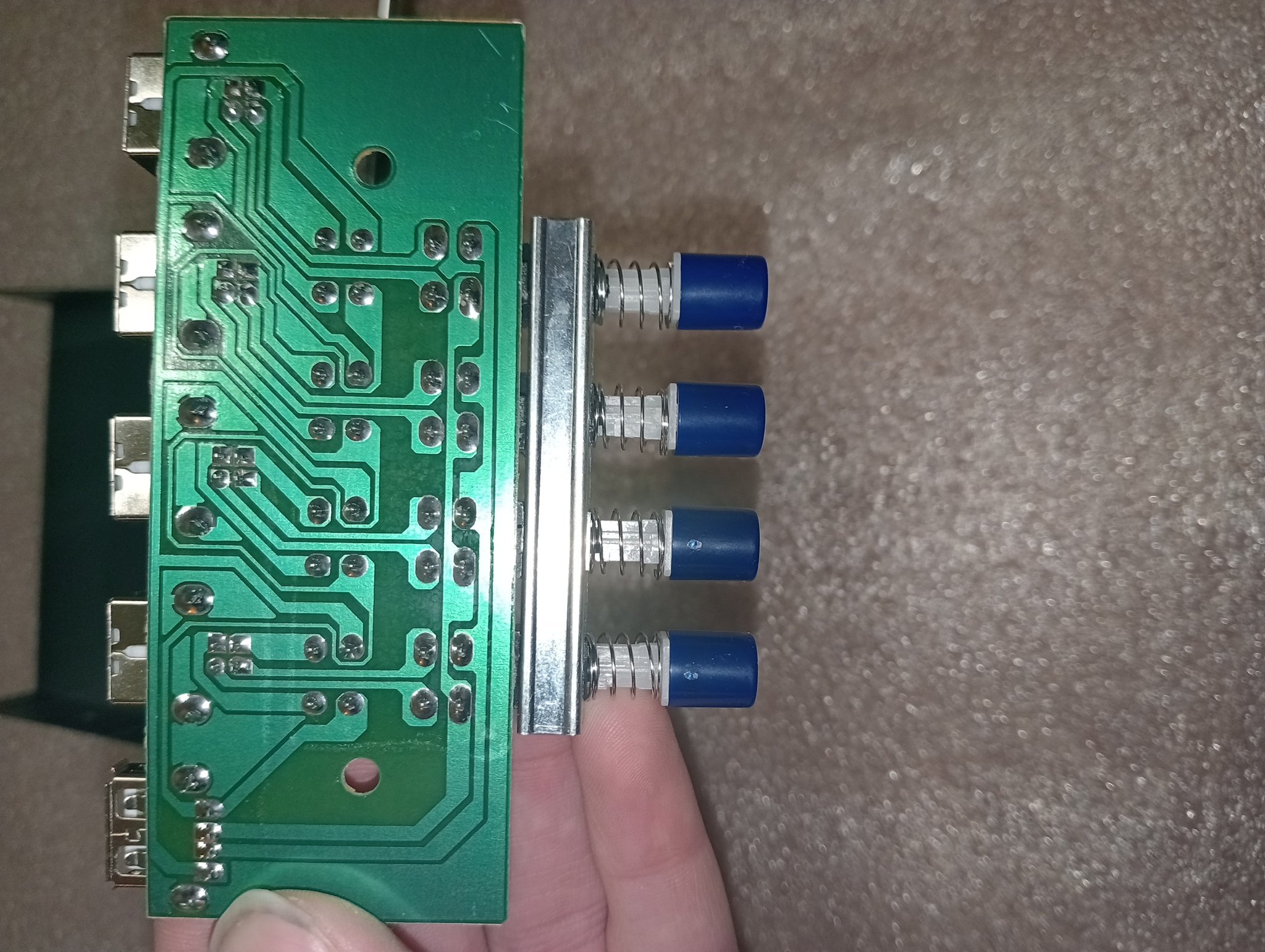

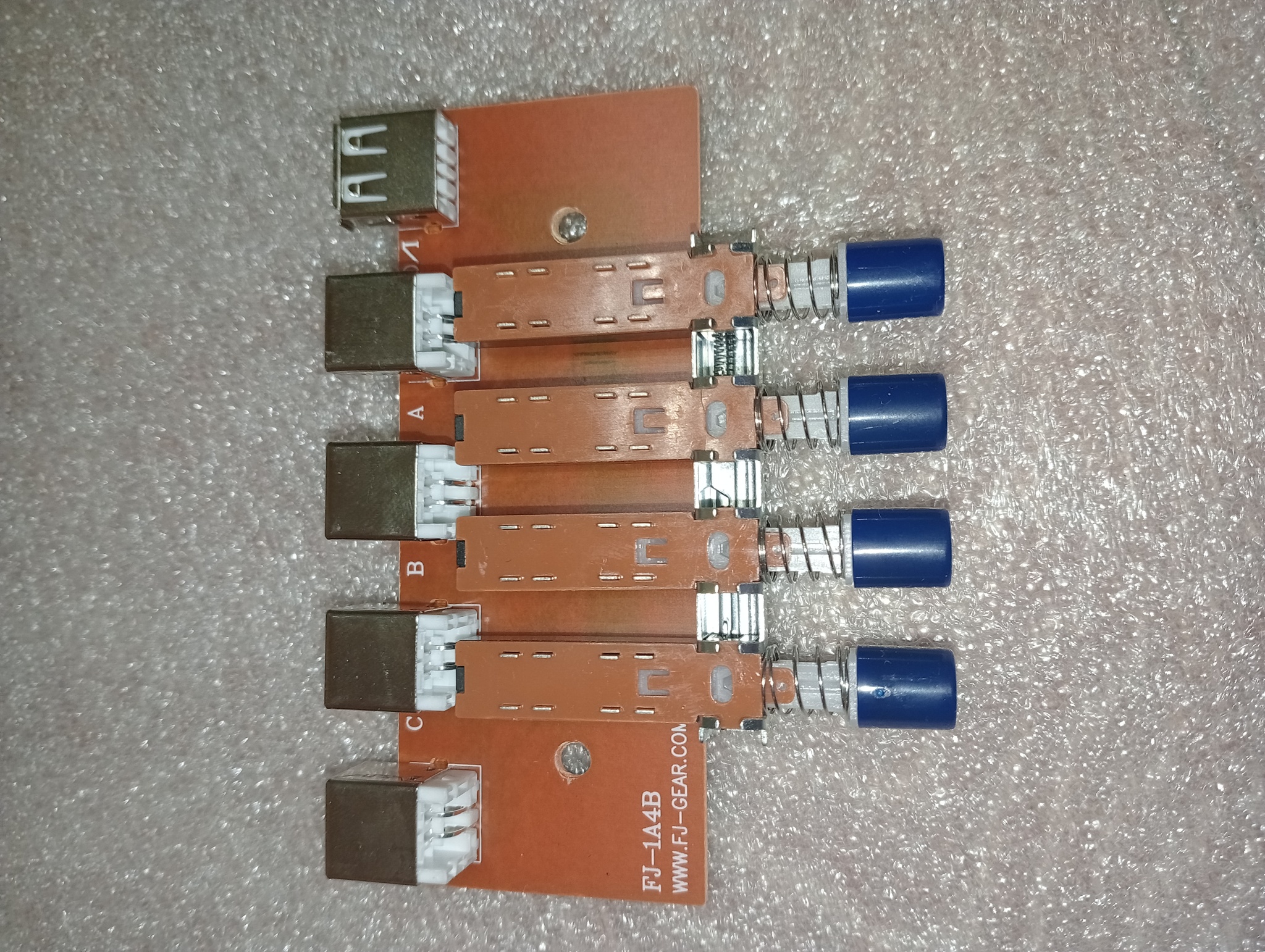

Внутри переключатель немного похожий на П2К.
Переключаются все 4 контакта разъема USB.
У этого устройства есть недостаток.Если нажать одновременно несколько кнопок входы будут закорочены между собой.
То что устройство работает значит что можно делать такие самодельные.

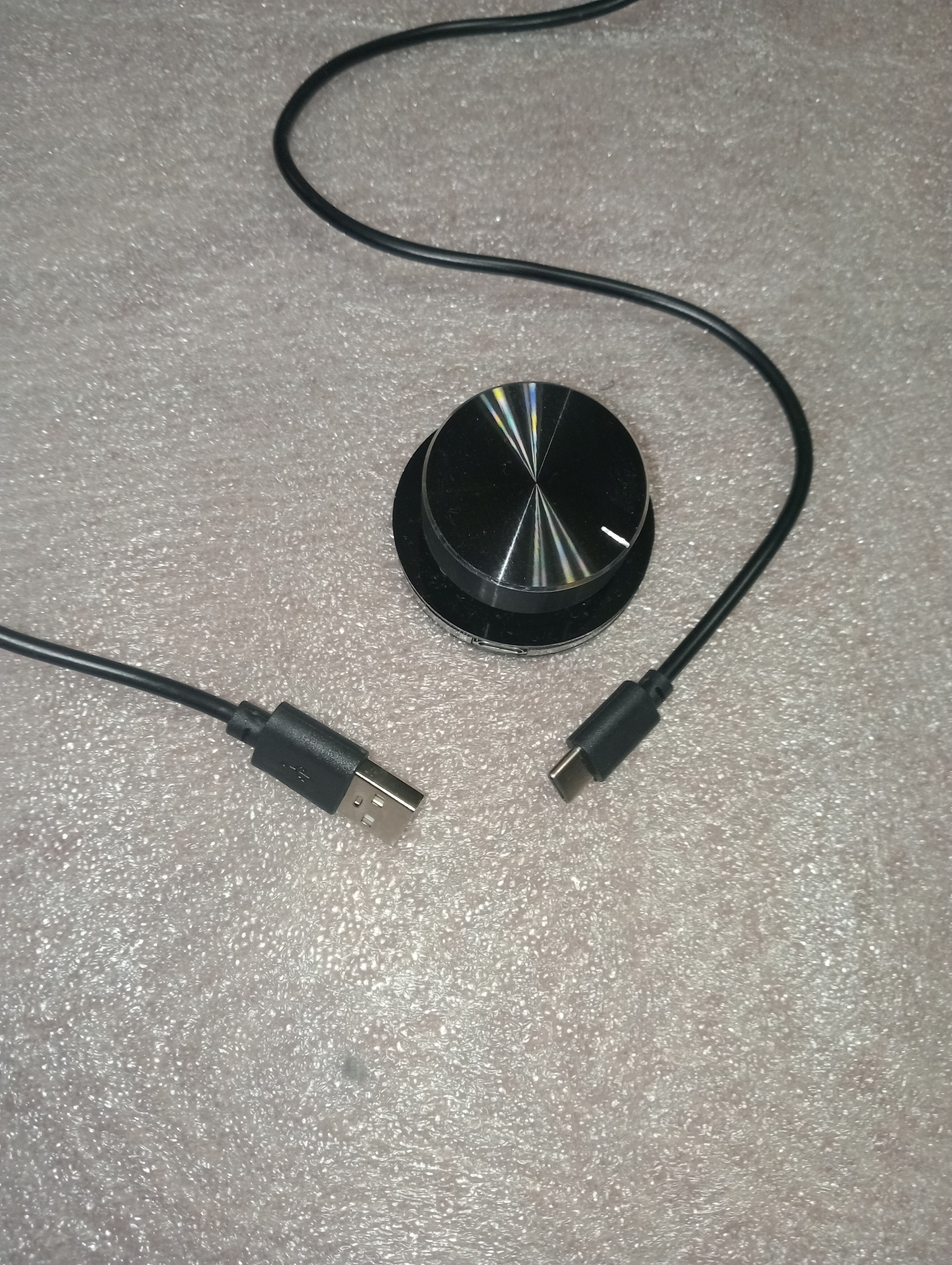

USB регулятор громкости.
Подключается к компьютеру через USB A-USB C кабель.
Прикидывается кнопками громкости на клавиатуре.
Вращение ручки регулирует громкость.
Нажатие выключает звук.
У него есть подсветка.для ее выключения нужно зажать ручку на 3 секунды.состояние запоминается.

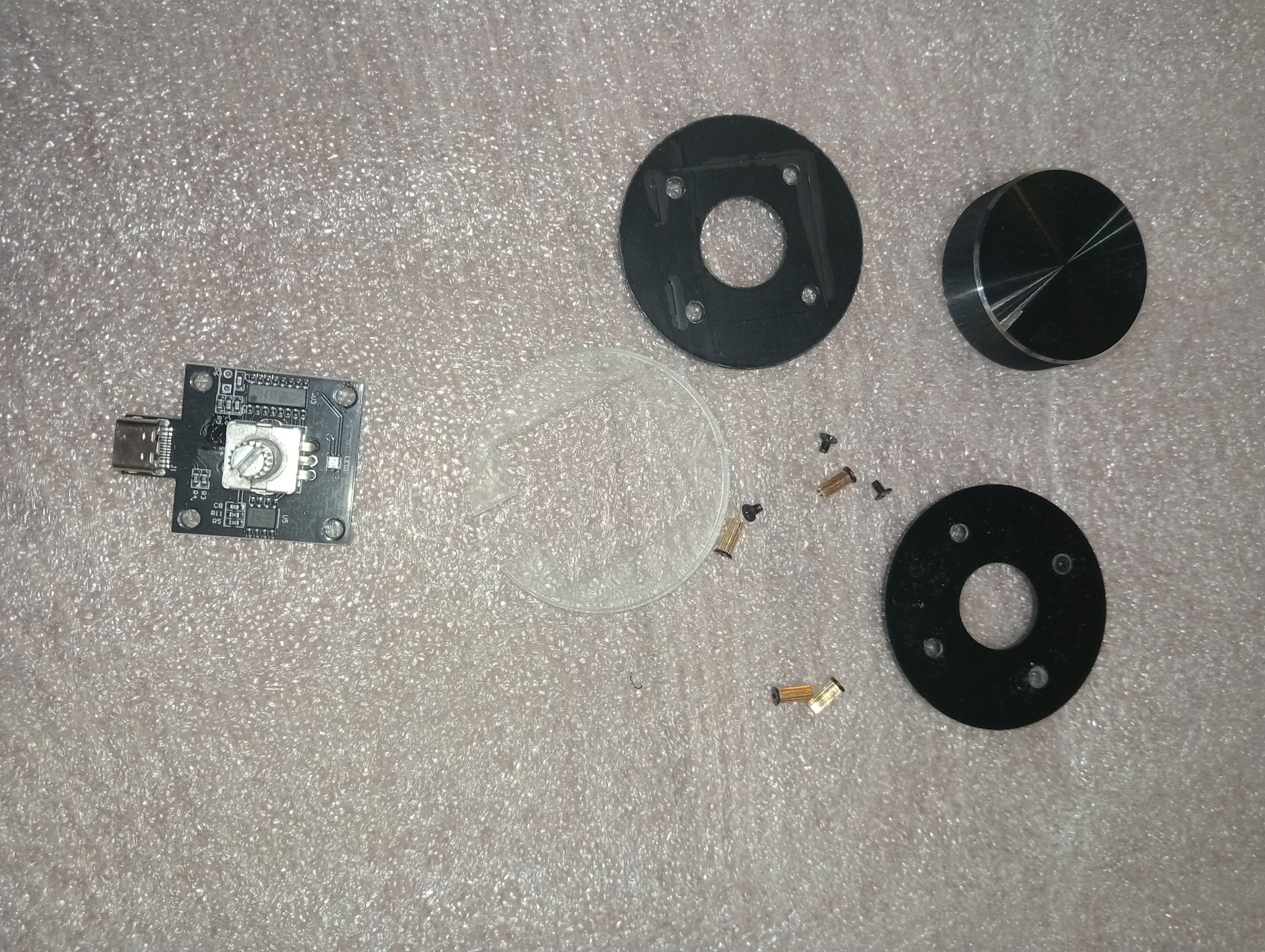

Для разборки нужно снять ручку и выкрутить 4 винта.

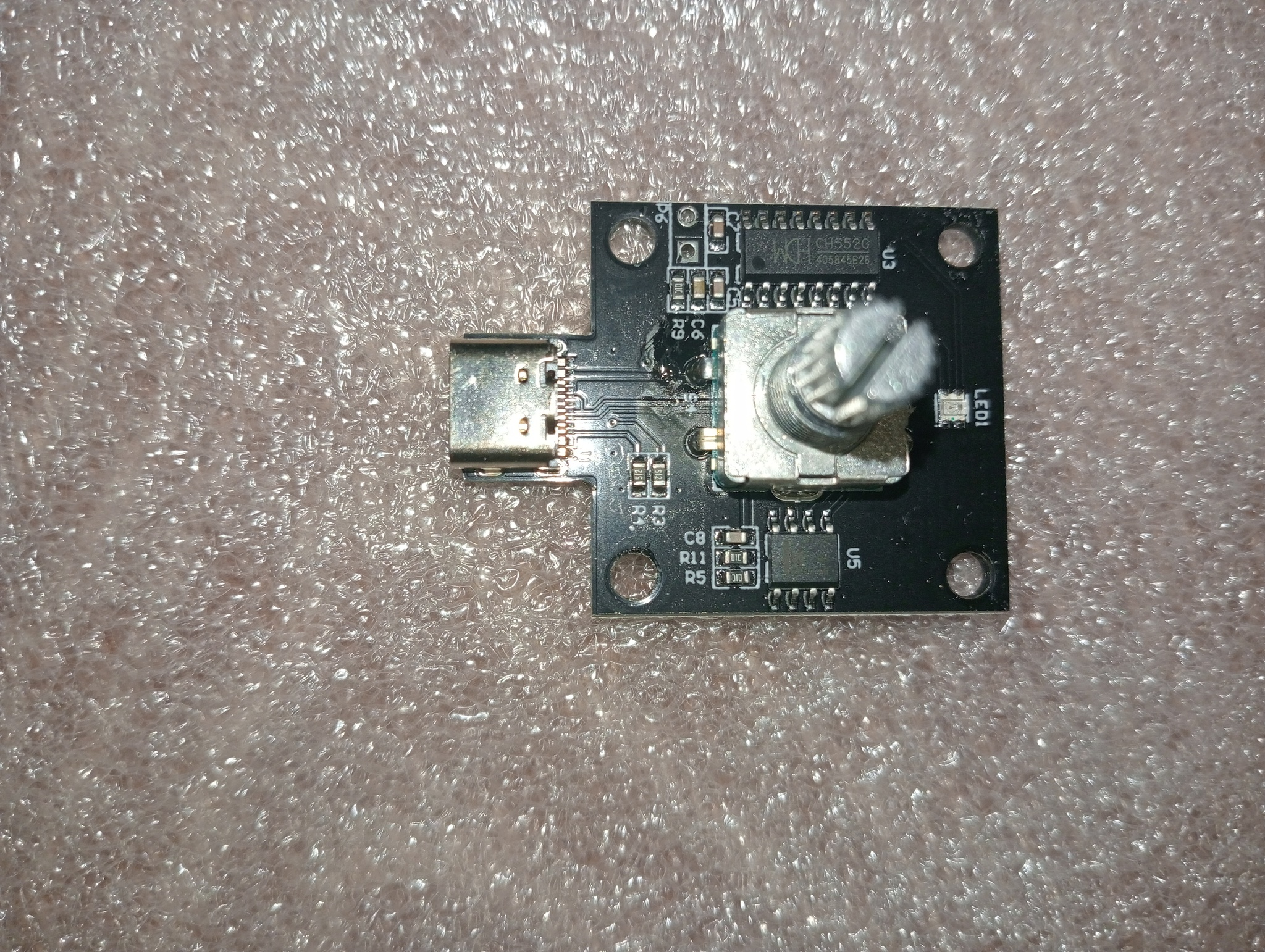

Плату будет легко встроить в самодельный корпус.
Сторона платы 30 мм.
Диаметр ручки 39.5 мм.
Диаметр корпуса 50мм.

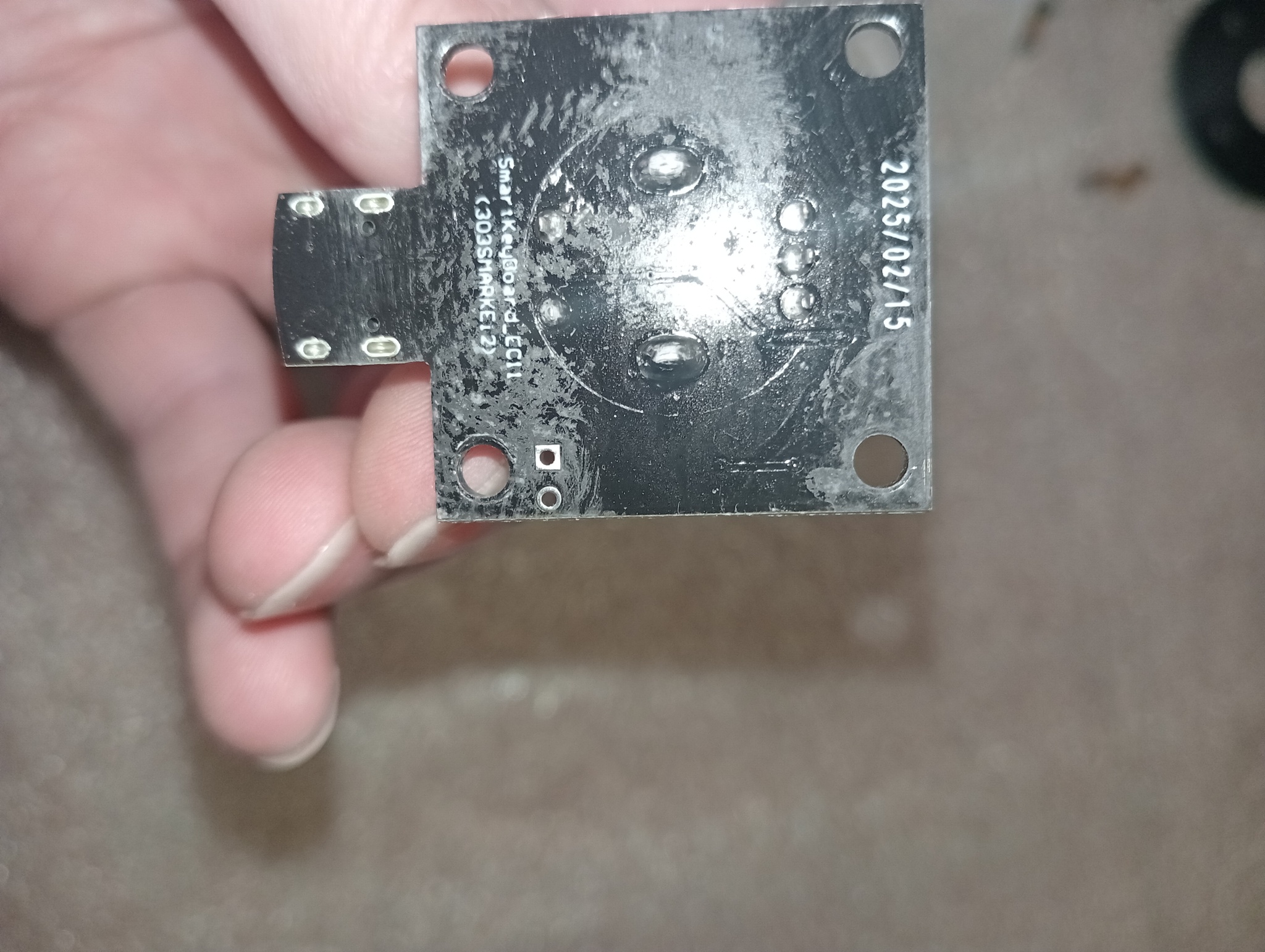

флюс плохо смыли
Регулировать громкость крутилкой намного удобнее чем кнопками.
Бывают механические клавиатуры со встроенной крутилкой громкости.

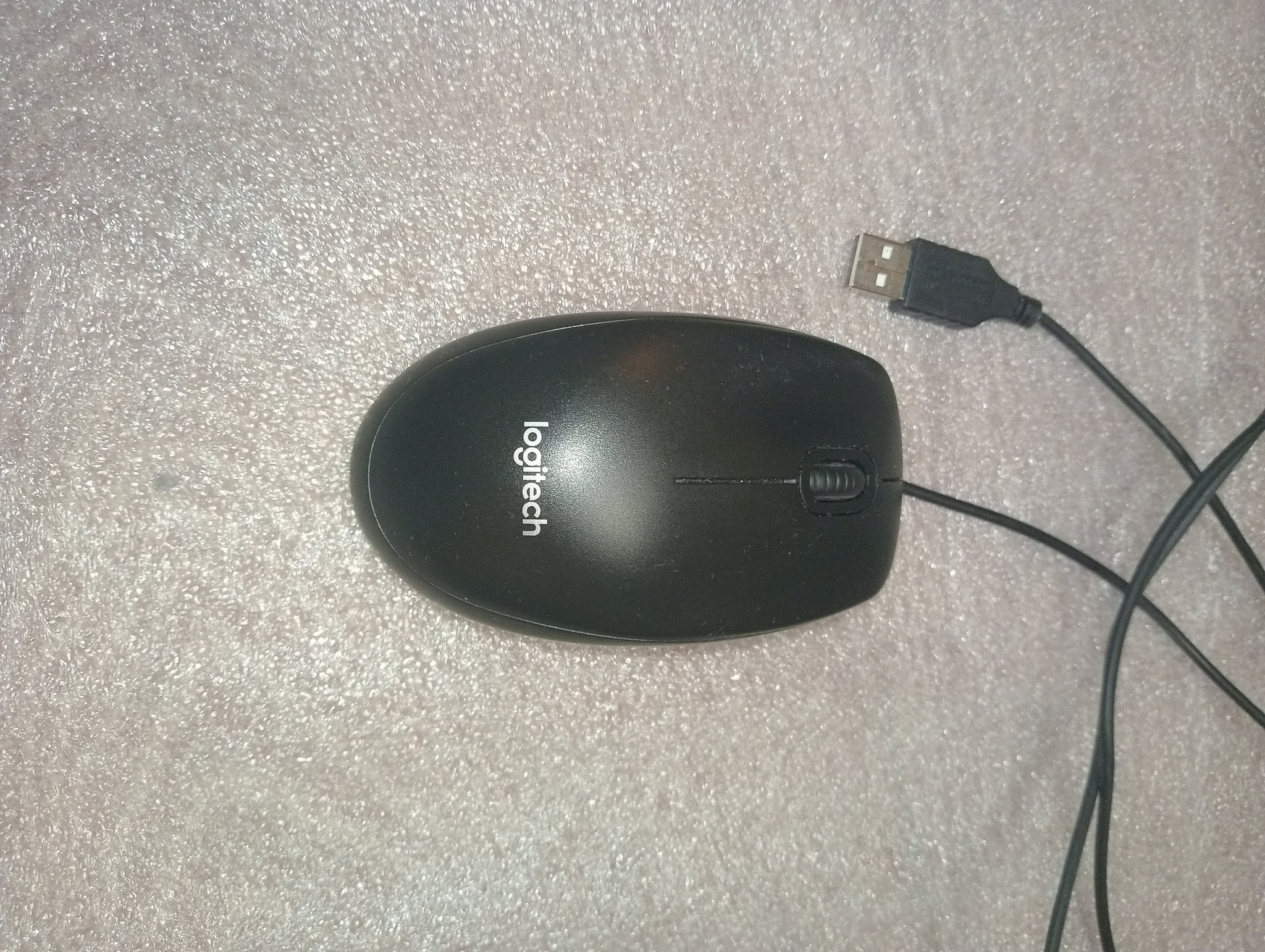

Компьютерная мышь logitech b100.
Она недорогая но некоторые детали сделаны лучше чем у более дорогих мышей.
Она проводная!

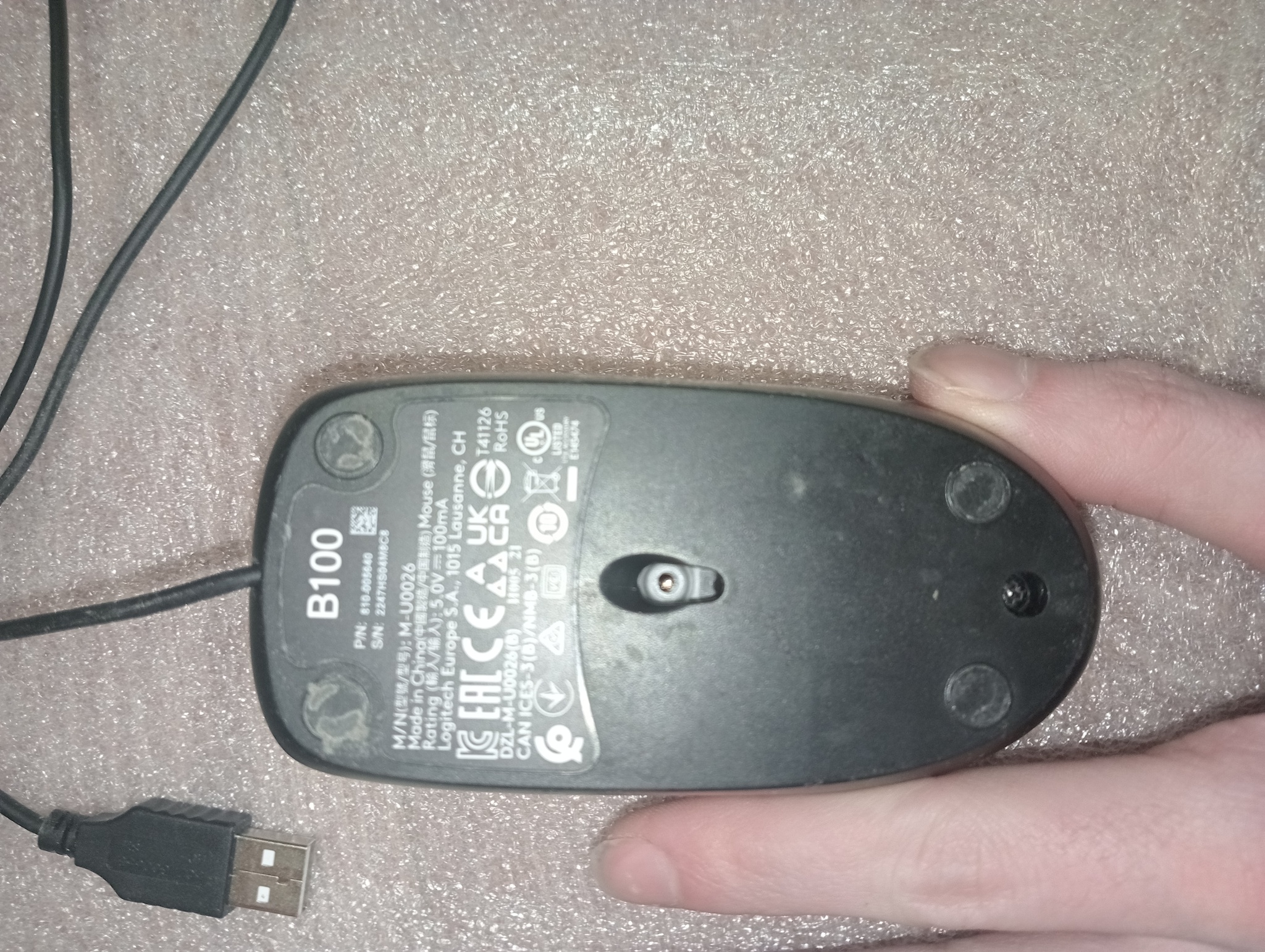

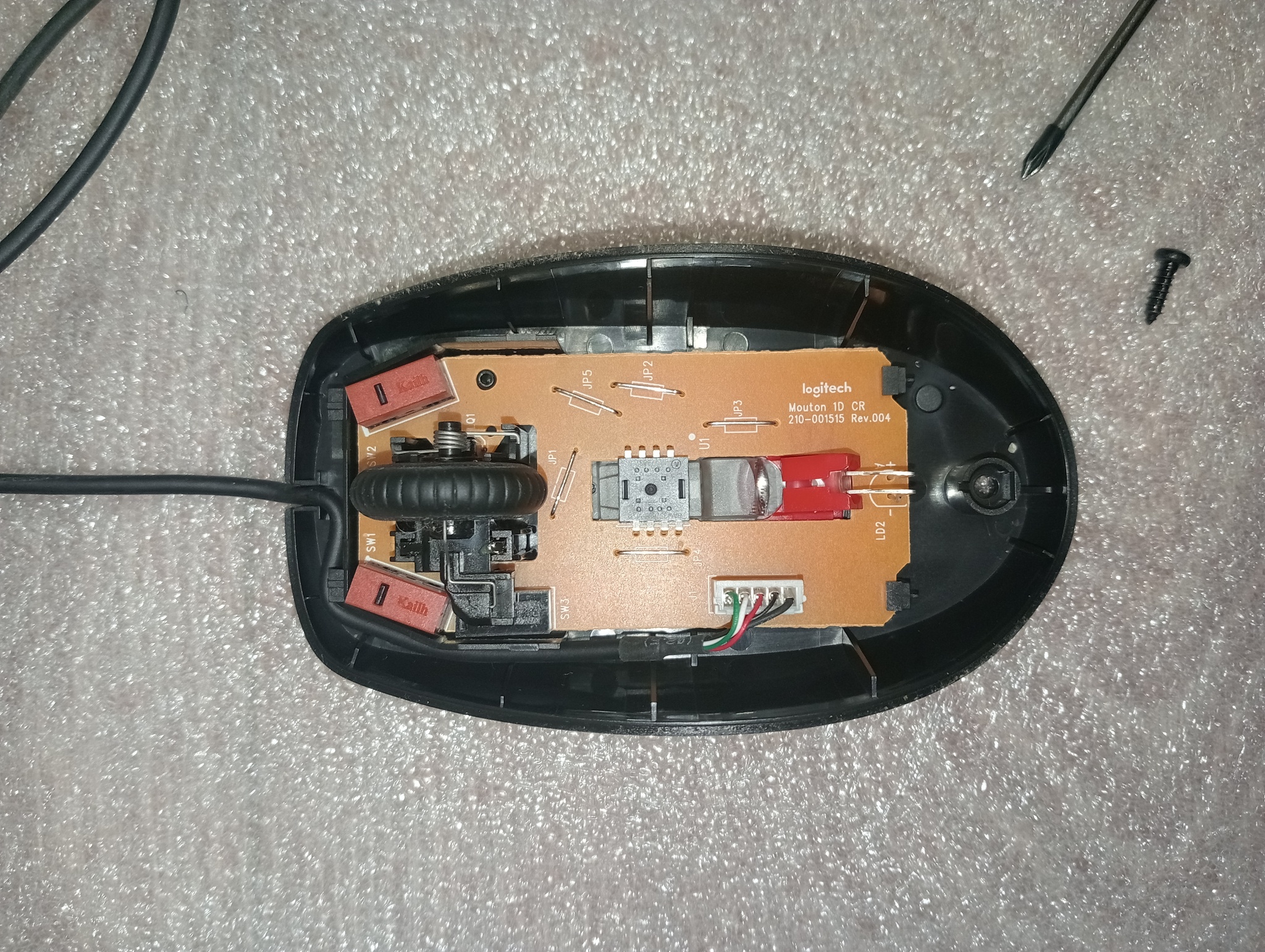

Снизу настоящие ножки и открытый шуруп для разборки.
После откручивания корпус не разваливается.

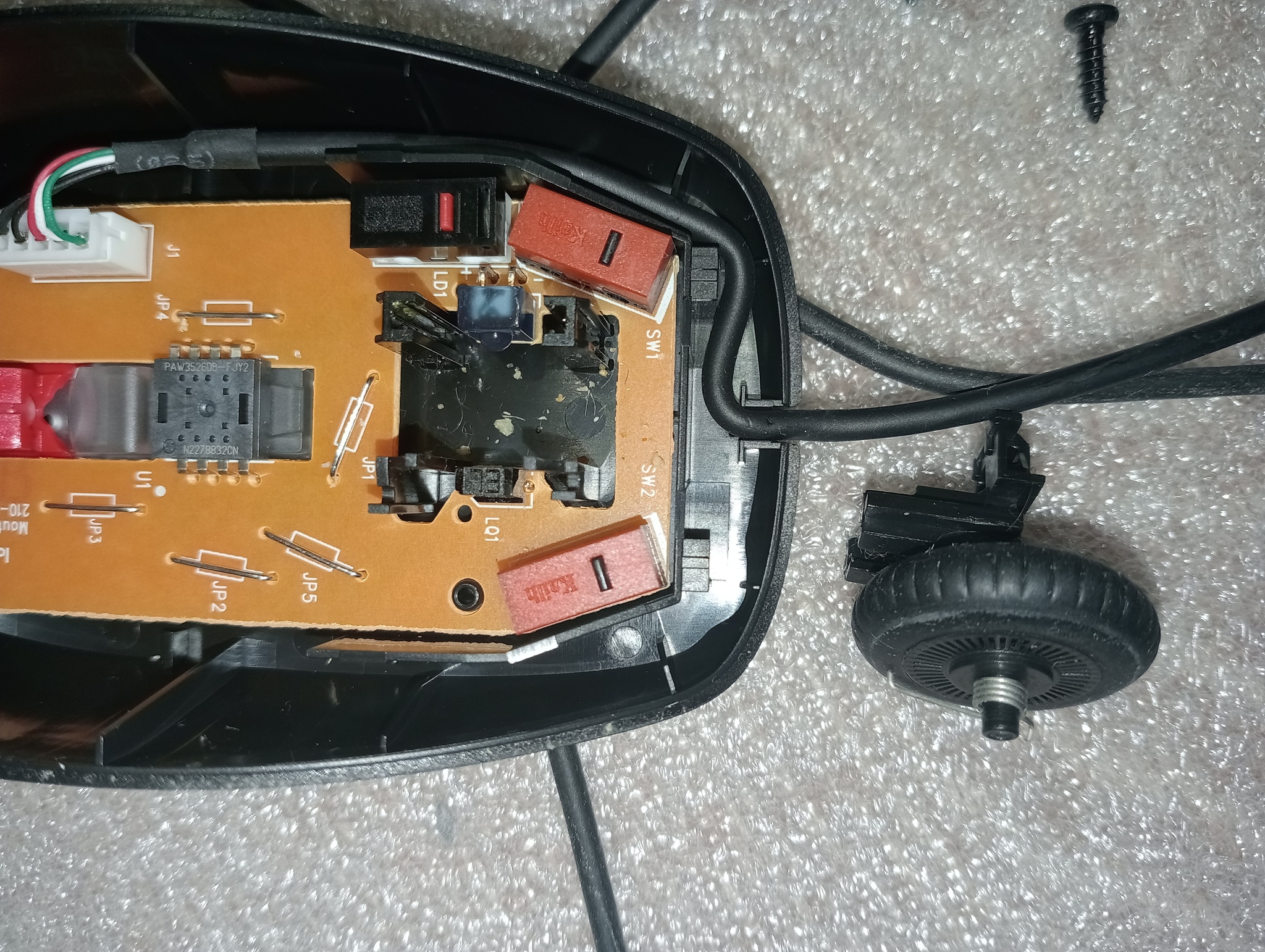

Плата и кабель закреплены выступами на корпусе.
Кабель можно заменить без пайки.
Кабель с экранированный.

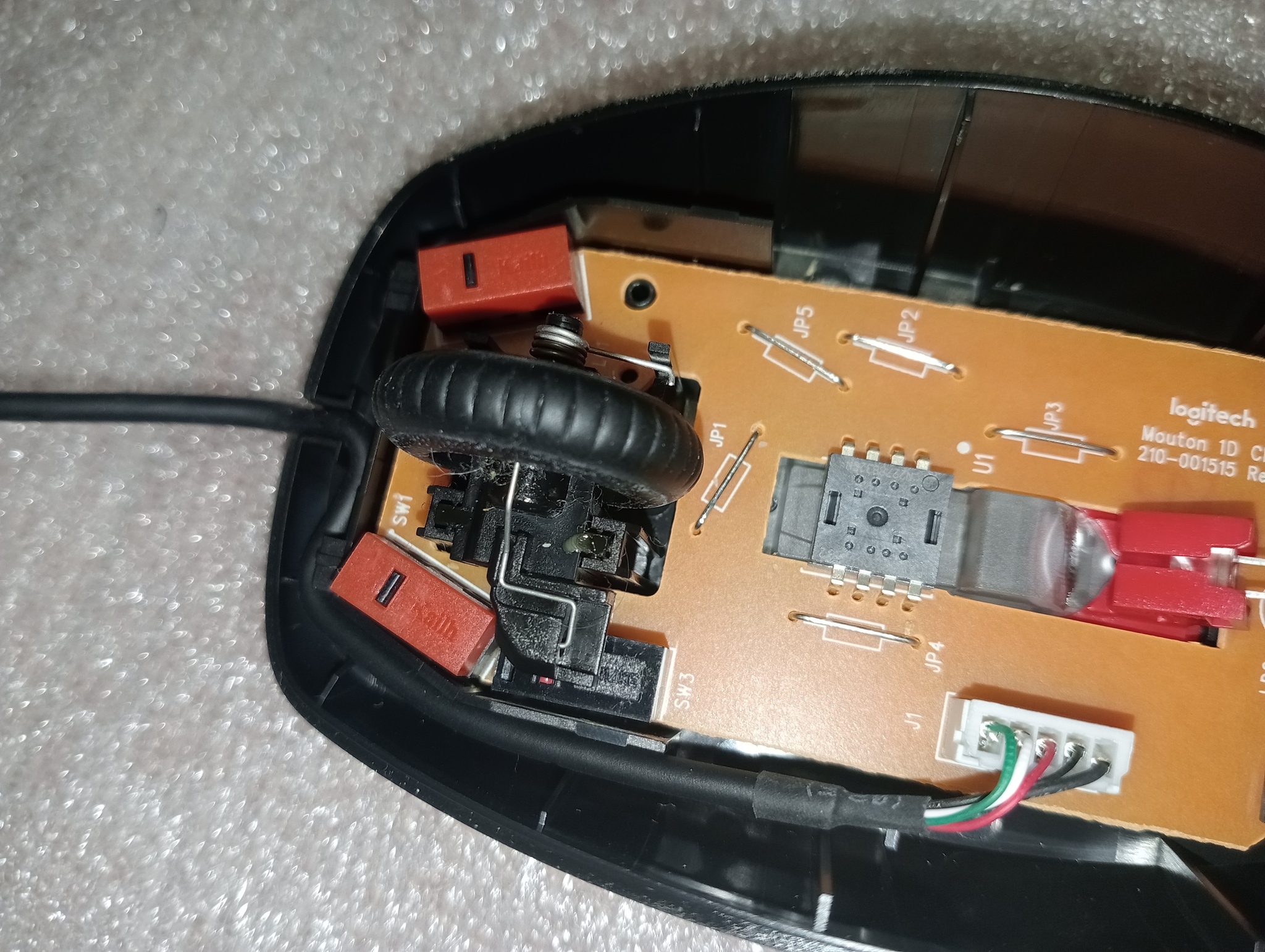

Под колесом микрик с такой-же конструкцией как у кнопок.
У колеса мягкая шина.
При нажатии колесо опускается на направляющих и у него оптический энкодер!
У многих более дорогих мышей механический энкодер(который изнашивается) и при нажатии изгибается ось колеса.

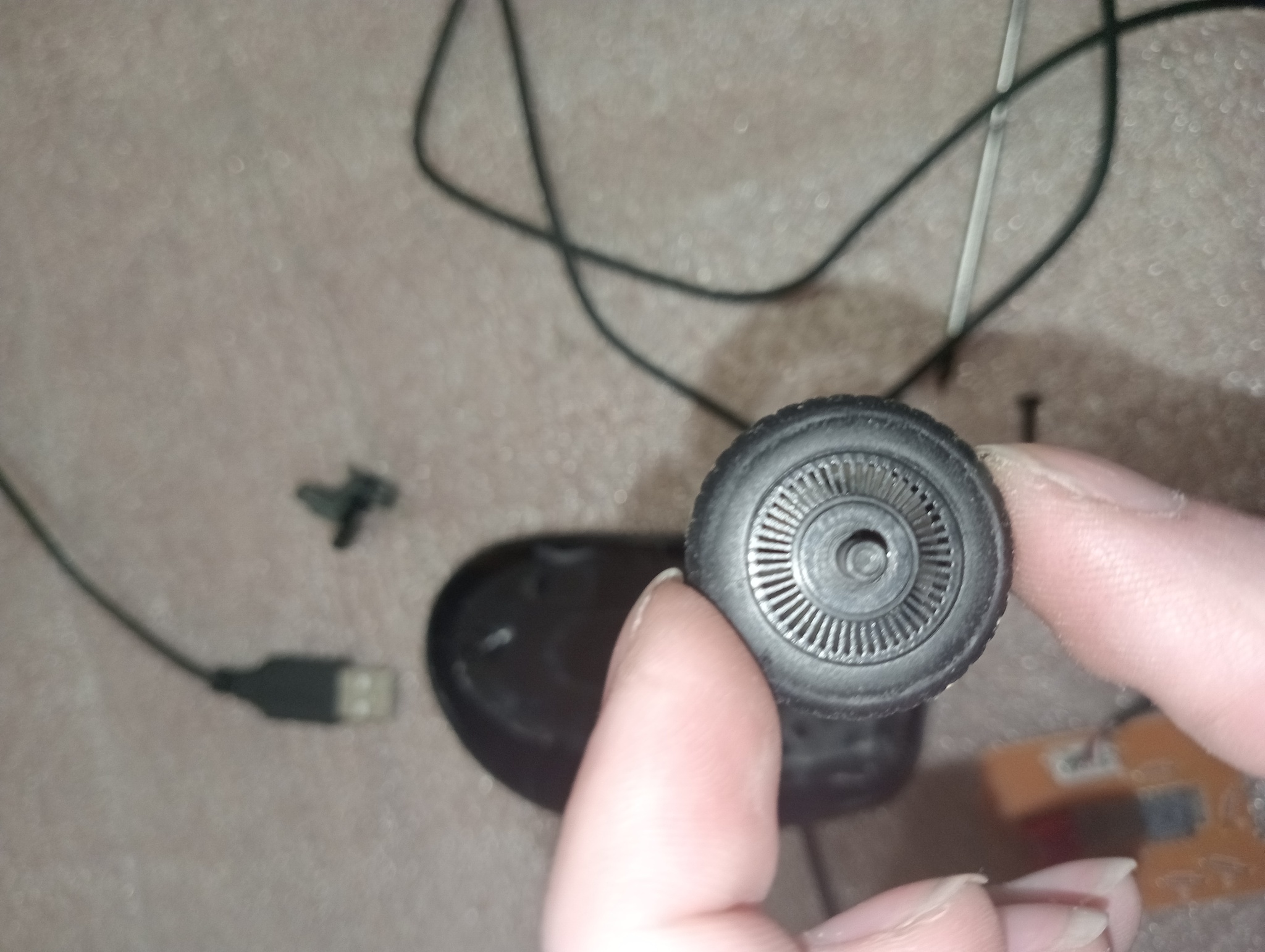

Диск оптического энкодера

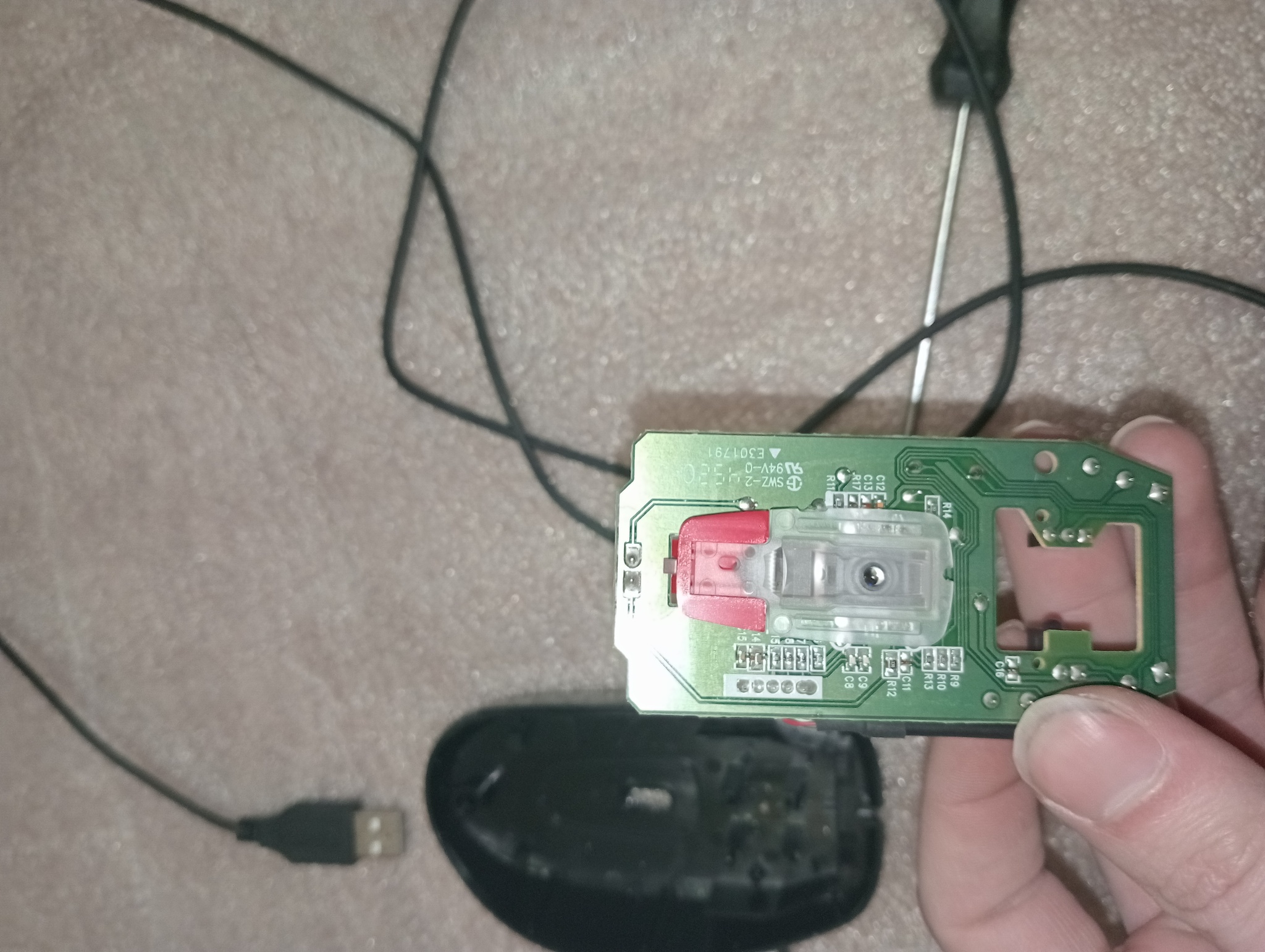

Линза закреплена на плате.
Еще одна мышь.

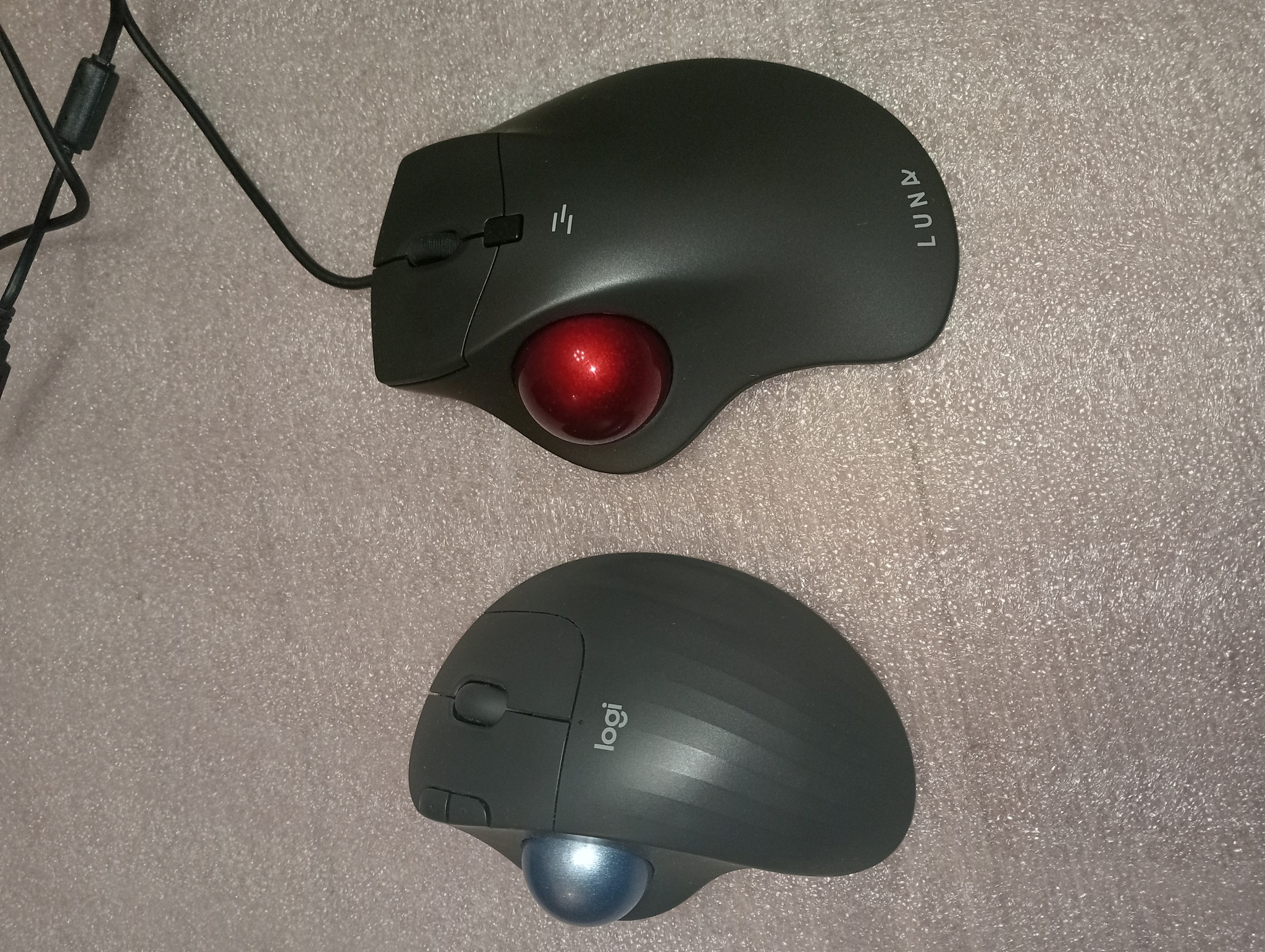

Я искал проводной аналог трекбола logitech m575.
Маленькая кнопка переключает DPI (600,800,1200,1600)
Диаметр шара у этого трекбола 40мм.
Диаметр шара m575 34мм.

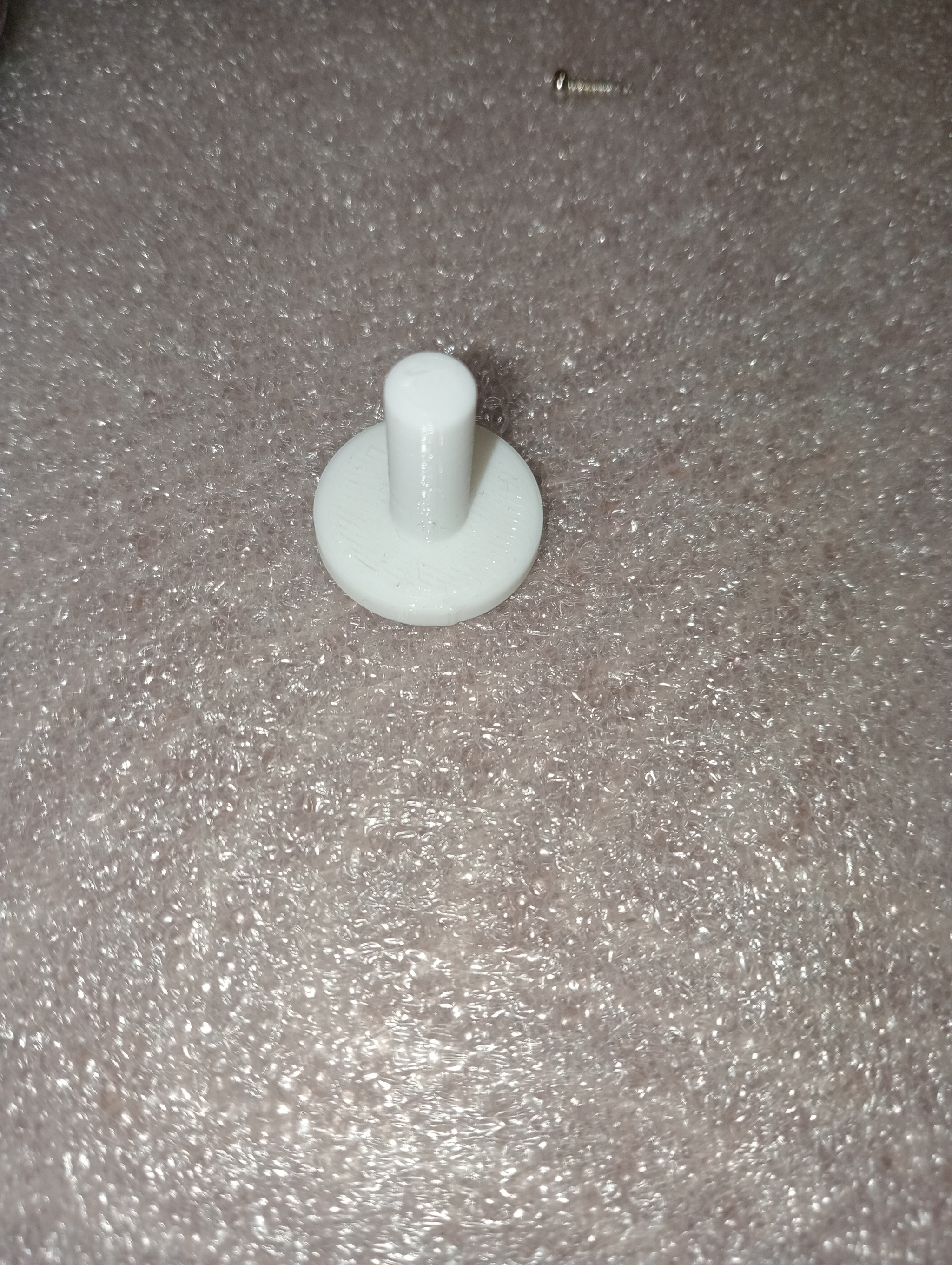

Для вытаскивания шаров распечатал съемник на 3D принтере.

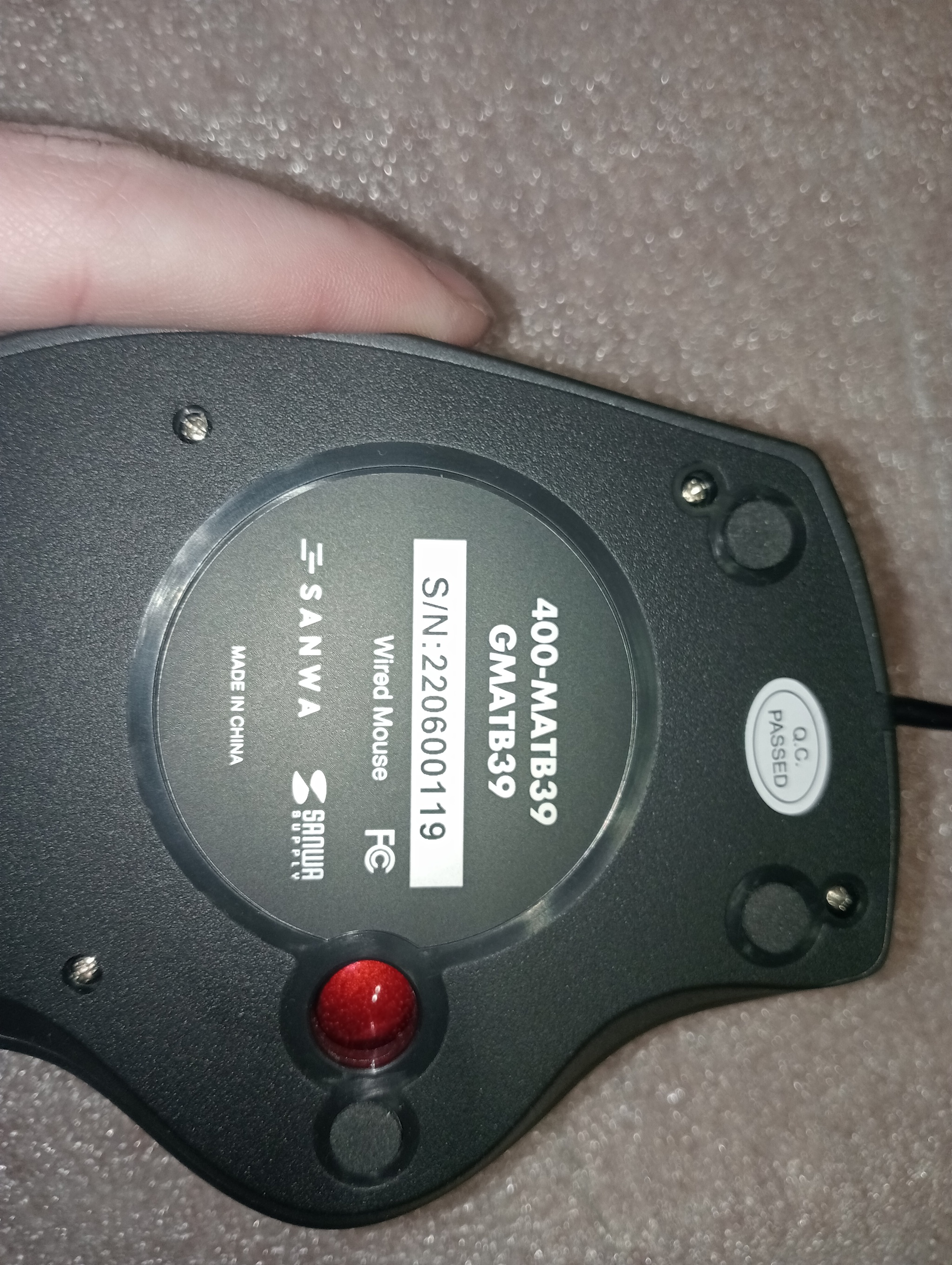

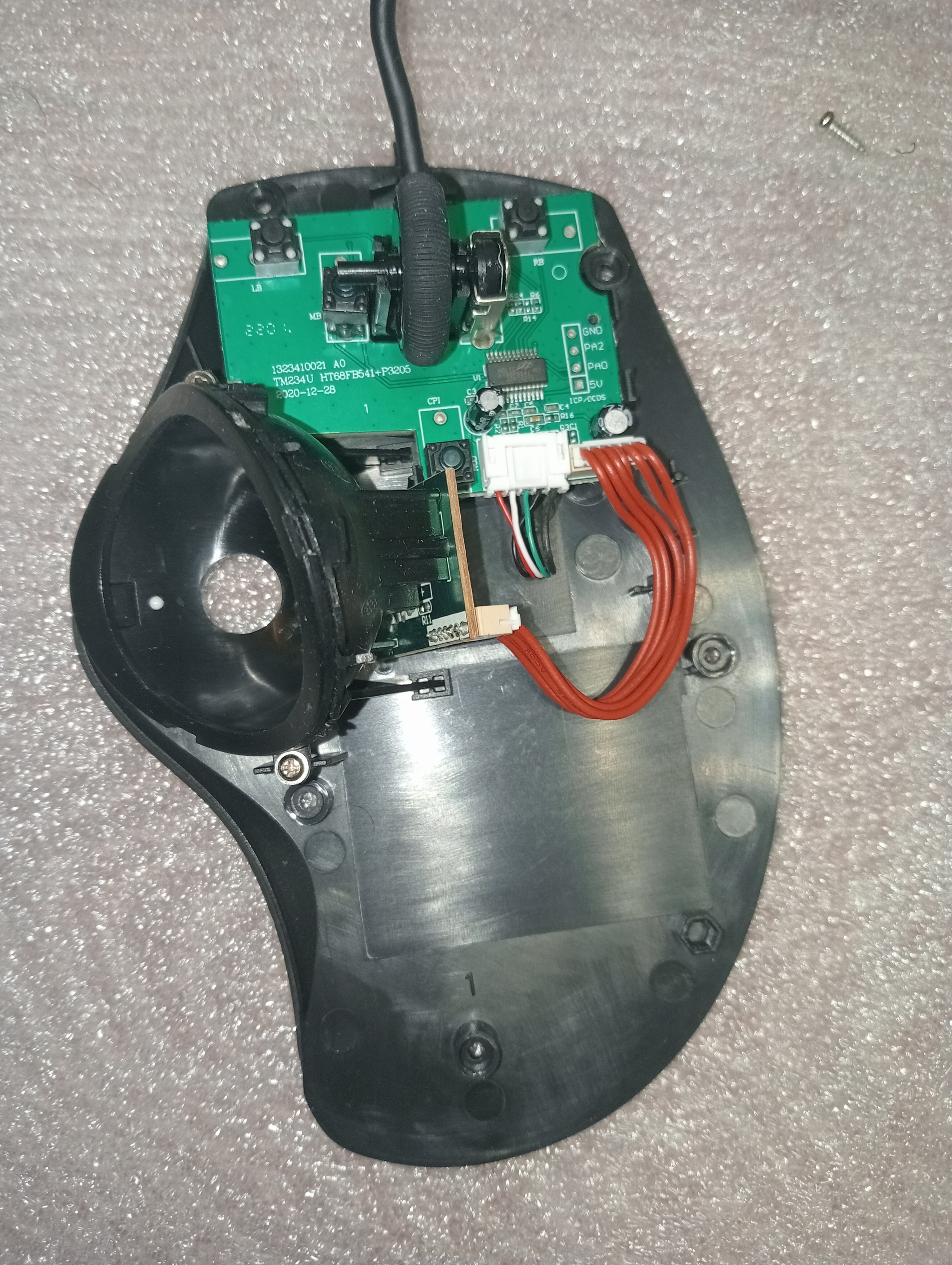

Для разборки нужно выкрутить 5 шурупов на дне.
Кабель и сенсор отключаются без пайки.
Стоят тихие свитчи(мне они не понравились).
Футпринт на плате позволяет поставить обычные.

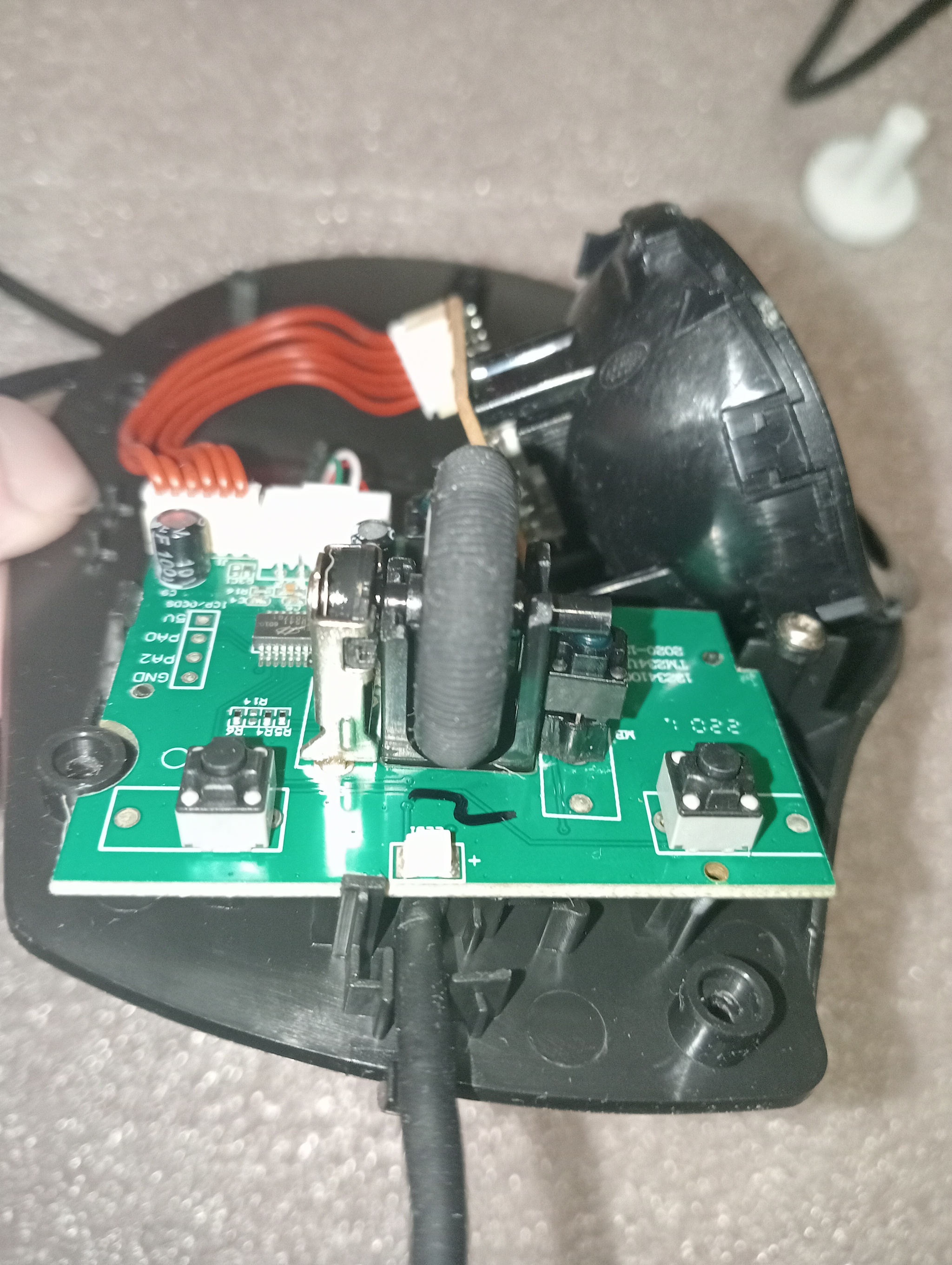

Обычная конструкция колеса.
Механический энкодер и изгибающаяся ось.
На колесе мягкая шина.
Возможно для этой мыши я распечатаю новый корпус.
Можно будет попробовать поставить оптические свитчи и оптический энкодер(механизм колеса взять от b100)

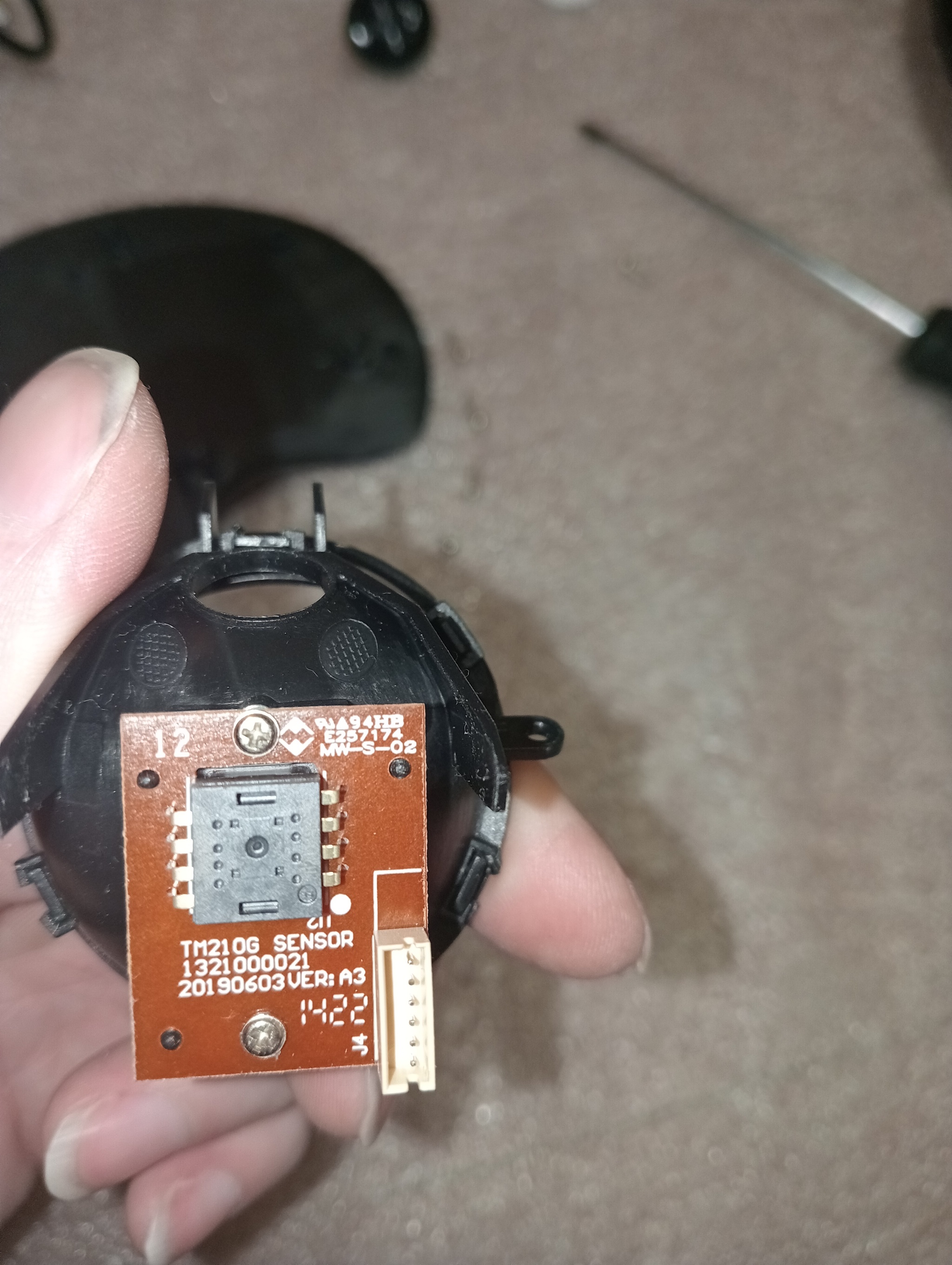

У платы сенсора удобное крепление и форма.
плата сенсора
Подсветка сенсора SMD светодиодом(первый раз такое встретил)
С завода у этой мыши затирал шар.
Я полностью разобрал рабочую камеру и подложил тонкую пластмассу под нижнюю опору шара.

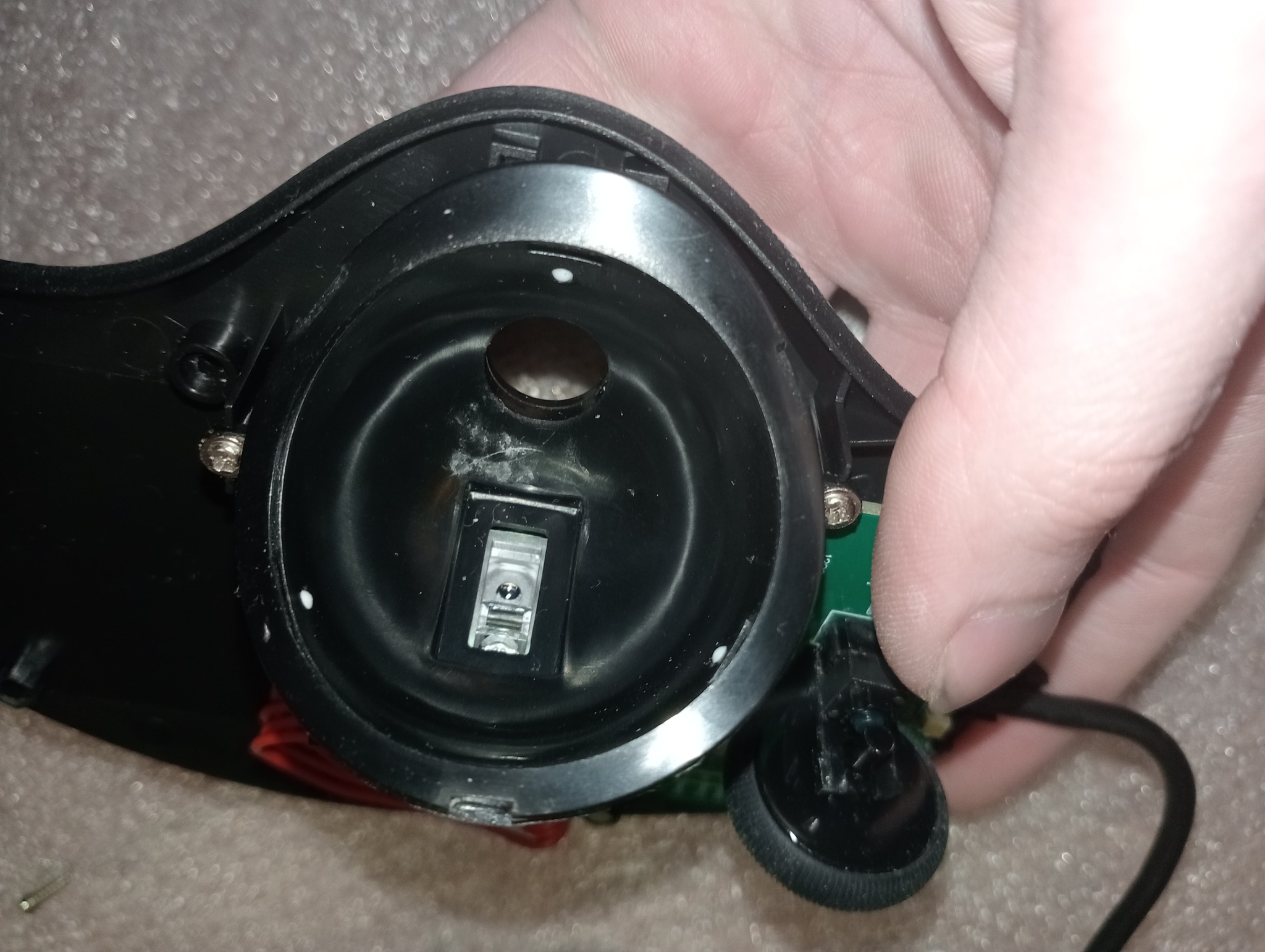

Рабочая камера трекбола
