МО, МКД, АСКУЭ
Приветствую, уважаемое сообщество!

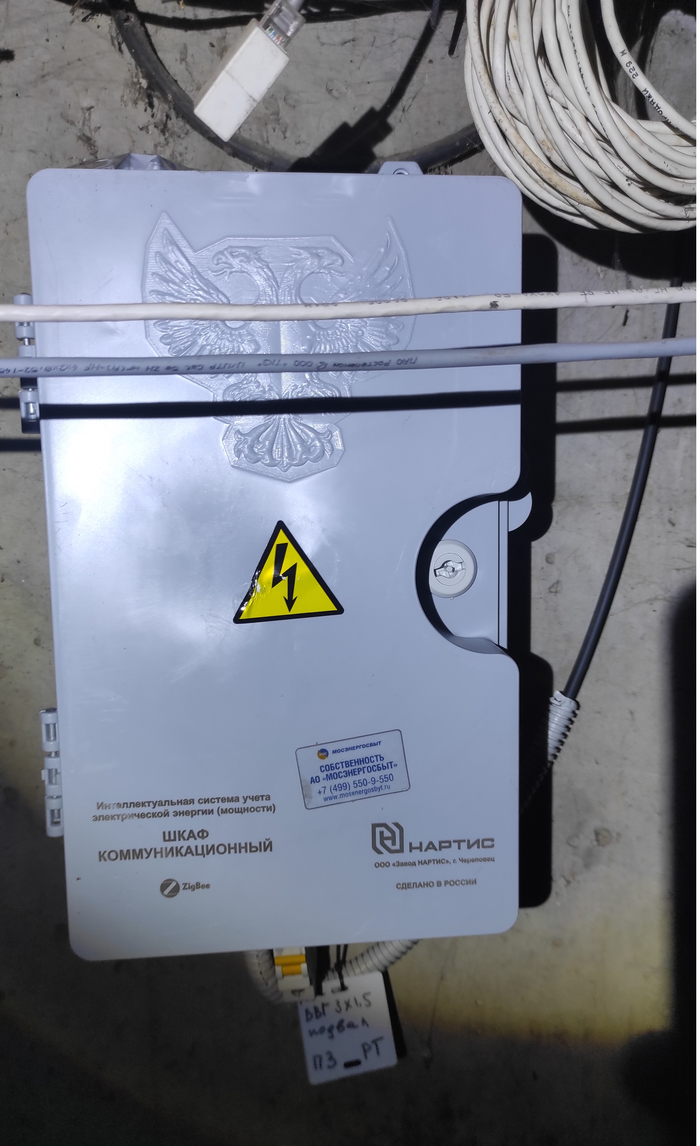

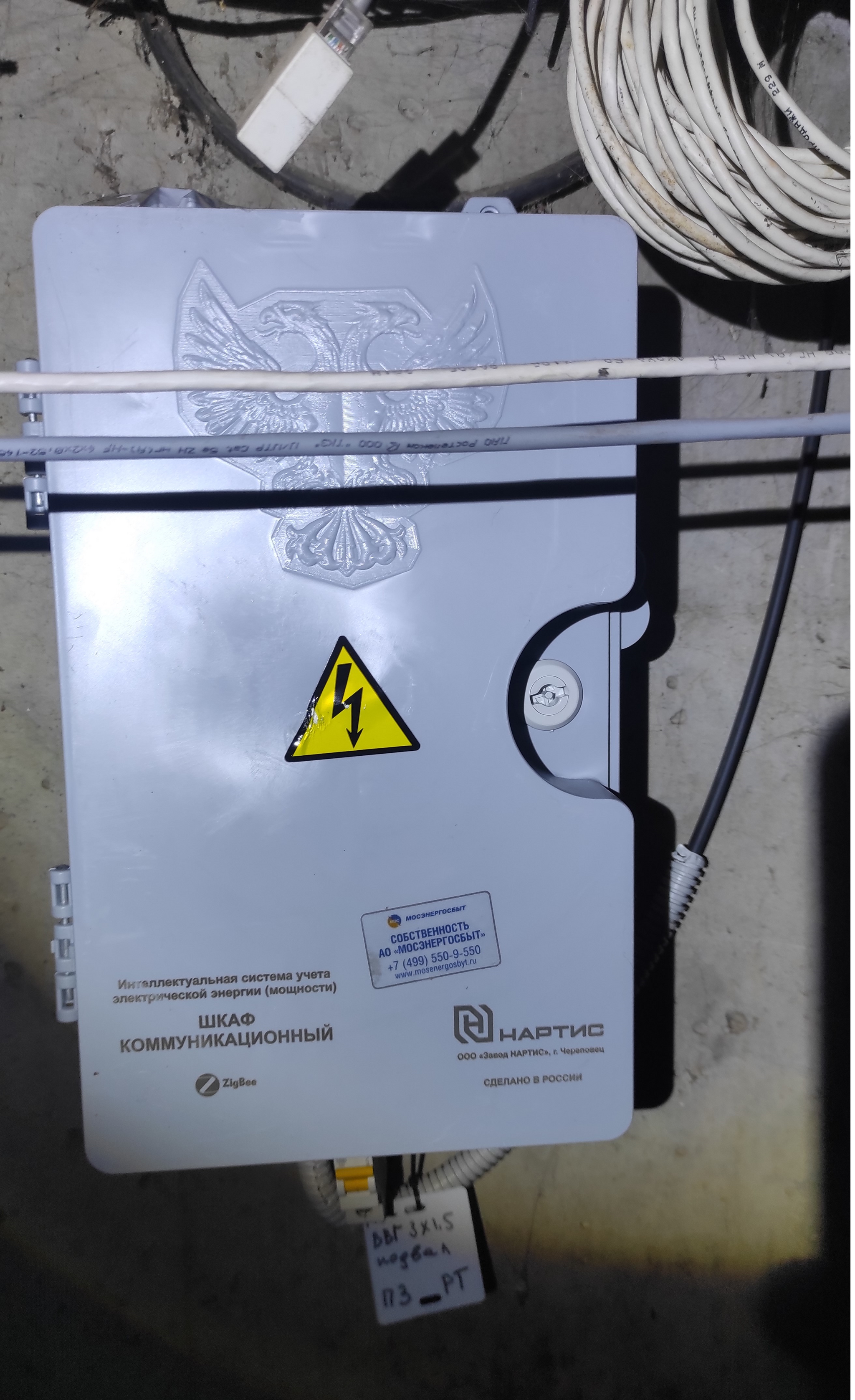

По роду деятельности путешествую по чердакам и подвалам родного города в ближайшем Подмосковье. Обнаружил, что в домах повсеместно начали появляться вот такие вот элементы системы Автоматизированной Системы Контроля и Учёта Энергоресурсов:
Такой вот экземпляр установлен под одним из подъездов одного многоквартирного дома, подобные встречались и на чердаках.
В прошлом году во многих МКД в городе поменяли приборы учета (счетчики электроэнергии) на Нартис поддерживающие протокол Zigbee.
Одолевает любопытство по нескольким вопросам:

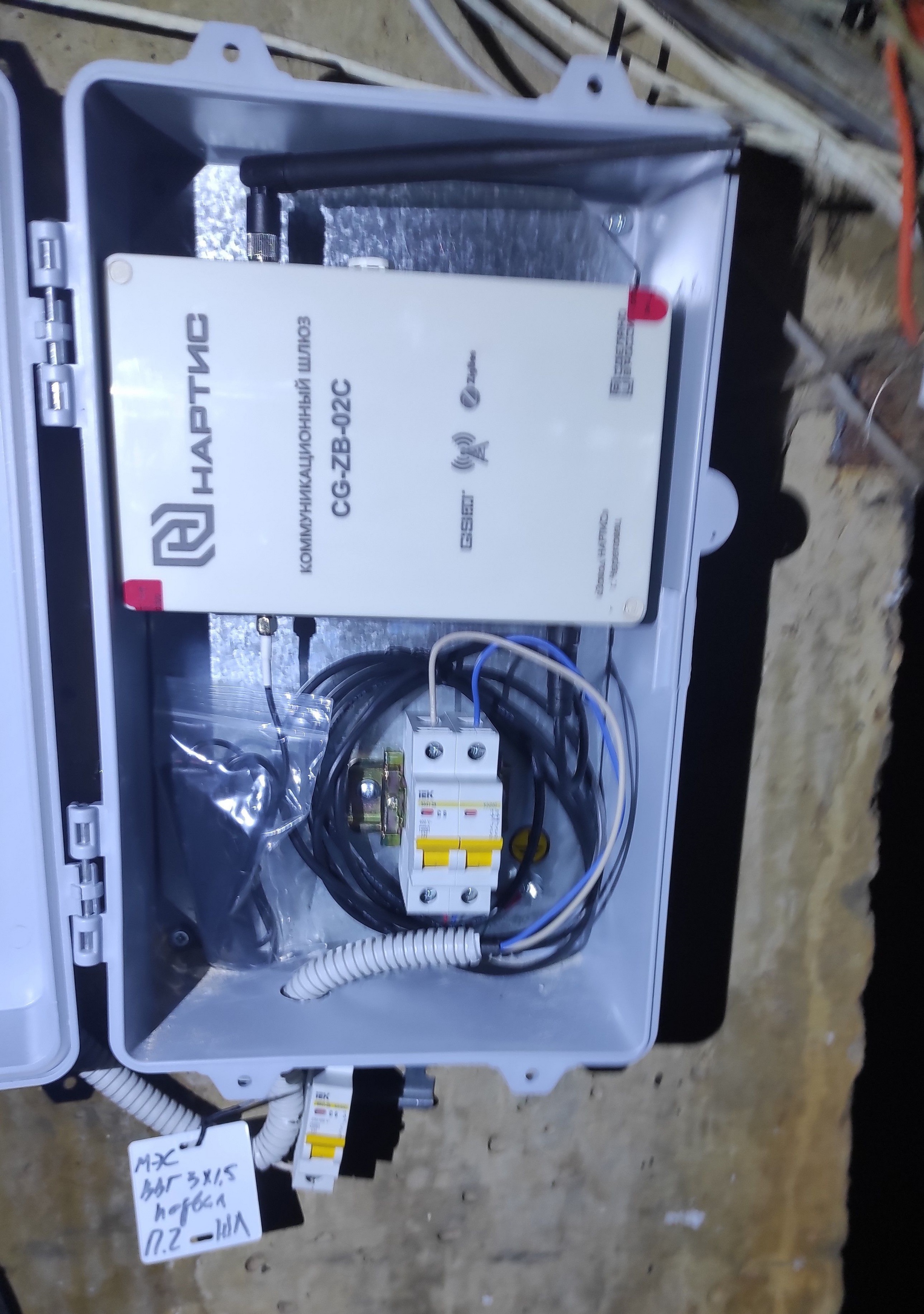

1) Правильно ли я понимаю, что данный шлюз будет опрашивать счетчики по беспроводной сети 2.4, а не по PLC? Если по 2.4, то он пробивает 9 этажей или существуют какие-то ретрансляторы? Если по PLC, то почему стоит только под одним подъездом, подключен к одной фазе?
2) Правильно я понимаю, что данный шлюз передает собранную информацию по GSM? Если по GSM, то почему антенна лежит в пакетике в шкафе (хоть и пластиковом) в середине подвала где не ловит мобильная связь, а не вынесена в место с наилучшем приемом?
3) Правильно ли я понимаю, что аппараты защиты должны ставиться в месте подключения линии и две штуки это как-то неправильно?
4) Правильно ли я понимаю, что в каждом таком устройстве стоит SIM-карта и за каждую из них кто-то будет платить из бюджета средства, вместо того, чтобы подключиться, например, от какого-нибудь местного провайдера? Так, например, сделано у нас в городе с теплосчетчиками.
5) Правильно ли я понимаю, что ПВХ гофротруба тут надета только для того, чтобы сделать фото с удобного ракурса и отчитаться о "выполненной" работе?
6) Правильно ли я понимаю или ошибаюсь, но все это выглядит, мягко говоря, "не очень"? Особенно с учетом того, что сделано в интересах энергосбытового монополиста?
Просветите, пожалуйста. Расскажите, как это устроено или должно быть устроено.
Заранее благодарен. Думаю это будет многим интересно.
UPD: для тех кому "режет" глаз конструкция "правильно ли я понимаю" - извините, не придумал ничего лучше, чтобы пост выглядел более-менее логичным. Вы же первыми пошли бы "срать" в комментариях, что я не прав, если бы это были не вопросы, а утверждения, что мол ТС олень, нихрена не понимает, да куда ты лезешь и т.д. и т.п.
1) Правильно. Существуют (сами счётчики). Потому что достаточно.
2) Правильно. Вторая антенна в пакете, потому что шла в комплекте именно в пакете, а длины для выноса не хватает.
3) Правильно, но мы видим конец линии и не видим начала, где, возможно, автомат есть, а в щите вводной коммутационный аппарат служит для целей отключения шлюза при работе с ним.
4) Правильно, но не из бюджета, а из средств поставщика, который сократит число контролёров и их зарплатный фонд. Обслуживание такой карты в месяц стОит 5000 рублей (по крайней мере у нас), и если счётчиков в доме много (на шлюз можно до 300 штук подключить, хотя ZIGBEE поддерживает 128 в канале).
5) Не правильно. Просто в типовом проекте предусмотрен метр, вот в монтаж и выдан метр.
6) Двоякое мнение: я бы не ставил такое оборудование в сложнонаблюдаемых местах без надёжного перекрытия доступа туда, а то интернетчики с кабельщиками им быстро ноги сделают.
