МиГ-21 (модификации и боевое применение)⁠⁠

МиГ-21 является наиболее выдающимся советским истребителем второго поколения 1960-70-х годов. Выполнен по нормальной аэродинамической схеме с треугольным низкорасположенным крылом и стреловидным оперением. Фюзеляж — полумонокок с продольным набором из четырех лонжеронов. Основной конструкционный материал — алюминиевые сплавы, основной вид соединения — клепка.
«По своим летным характеристикам МиГ-21 примерно соответствует самолету Ф-104 «Старфайтер» фирмы «Локхид» или «Мираж» компании «Марсель Дассо». Так оценил итоги соперничества инженеров, работавших по обе стороны «железного занавеса», немецкий журнал «Флюгревю-Флюгвельт» в 1969 году. Но мало кто знает, что конструкторы КБ Микояна и Гуревича создавая МиГ-21, соревновались еще и сами с собой.

Дело в том, что у знаменитого МиГ-21 было два прототипа: Е-2, со стреловидным крылом, и Е-4, с треугольным. Собственно говоря, сложилась не столь уж редкая для авиации ситуация, когда наука несколько отстала от практики и разобраться в преимуществах и недостатках крыльев разной формы могли только летчики. А цель была одна — скорость.

Первым 14 февраля 1954 года взлетел Е-2, в принципе мало отличавшийся от предшественника МиГ-19 , Разве что машину оснастили одним двигателем, тоньше стало крыло. В круглый воздухозаборник с острыми кромками поместили конус, которым, передвигая, регулировали воздушный поток на входе. Самолет достиг скорости 1700 км/ч, но этого было уже недостаточно, к тому же крыло большой стреловидности преподнесло неприятный сюрприз. Оказалось, что при полете на больших углах атаки машина вдруг задирала нос и сваливалась в штопор. Эффект подхвата, как его окрестили специалисты, связанный с особенностями обтекания стреловидных плоскостей, вскоре раскусили и даже нашли противоядие: на крыльях Е-2А установили аэродинамические гребни — высокие пластины, препятствующие перетеканию воздушного потока по верхней части крыла от корня к законцовкам.

Оснащенный более мощным двигателем, Е-2А развил 1900 км/ч, что было выше официального мирового рекорда скорости (1822 км/ч), установленного на английском самолете «Дельта-2″ компании «Фейри».
Однако то, что с таким трудом удалось достичь крылу стреловидному, оказалось под силу и треугольному. Естественно, тоже далеко не сразу.
Первую микояновскую «треуголку» Е-4 летчик-испытатель Г.М.Седов поднял в небо 16 июня 1956 года, да только расчетной скорости получить не удалось. Помешало дополнительное сопротивление, порожденное объявившимся донным эффектом, — диаметр хвостовой части машины оказался больше сопла двигателя, из-за этого возникал подсос воздуха и его завихрение, на что и уходила большая часть энергии силовой установки. В тяжких муках борьбы за лучшую аэродинамику родился опытный самолет Е-5, добравшийся до скорости 2000 км/ч. Следующий, Е-6, уже уверенно шагнул за «два звука»-он то и превратился в МиГ-21.

Над истребителем, рассчитанным на аналогичную скорость, в то же время упорно трудились конструкторы американской фирмы «Локхид». Кларенс Джонсон, автор высотного самолета-разведчика У-2 , выбрал для своего Ф-104 «Старфайтер» самое неожиданное крыло — прямое, малого удлинения. И это не случайно. Американские военные эксперты пришли к выводу, что эпоха маневренных воздушных боев типа «собачья свалка», когда истребитель стремился любым способом зайти в хвост неприятелю и расстрелять его с минимальной дистанции, навсегда ушла в прошлое. Теперь противники будут сходиться на встречных курсах на суммарной скорости более 4 тыс.км/ч, и все летное мастерство сведется к единственному залпу или пуску реактивных снарядов.

Вот для такого-то боя и создавался Ф-104. Его маленькие, тонкие крылышки прекрасно несли машину на больших скоростях; «Старфайтер» даже стал мировым рекордсменом, однако на малых скоростях и вблизи земли он оказался весьма опасным. До февраля 1979 года в ВВС Западной Германии, поспешившей принять заокеанские истребители на вооружение, прокатилась серия серьезных аварий и катастроф, при которых разбилось 205 машин и погиб не один десяток летчиков. Немецкие газеты того времени немедленно окрестили Ф-104 "летающими гробами".

Не думаю, что МиГ-21 проектировался для маневренного воздушного боя. Более того, пора становления нового советского истребителя пришлась на период, когда наши лидеры, а в первую очередь глава партии и правительства Н.С.Хрущев, уверовали в безграничные возможности и всемогущество ракетной техники. С понятным раздражением ветераны авиационной промышленности вспоминают те годы как состояние всеобщей ракетной психопатии. В результате по команде «свыше» МиГ-21Пф (Е-7) в одночасье лишился встроенных пушек HP-30. Однако по мере накопления опыта боевого применения истребителей пушку пришлось вернуть, разместив ее сначала в подвесной гондоле ГП-9. Позже для пушки ГЩ-23 отыскали место под фюзеляжем.

Политическая конфронтация между Советским Союзом и Соединенными Штатами в 60-70-е годы нашла отражение в так называемых локальных войнах, за ходом которых с особым вниманием наблюдали военные специалисты, в том числе авиационные, а также иноземные обозреватели и репортеры.
Когда северо-вьетнамские пилоты получили возможность защищать на МиГ-21 небо своей родины от налетов американцев, те просто запаниковали. Оказалось, что после июня 1967 года «результаты воздушных боев стали существенно неблагоприятными для американских военно-воздушных сил, впервые за четверть века утративших превосходство в воздухе».

В основном вьетнамские «миги» дрались (причем успешно) с истребителями Ф-4 «Фантом» фирмы «МакДоннел», а вот встретиться с разрекламированным ровесником Ф-104 им так и не довелось. Разве что в имитированных учебных схватках, которые состоялись после того, как израильтяне презентовали США несколько «мигов», захваченных у арабов.

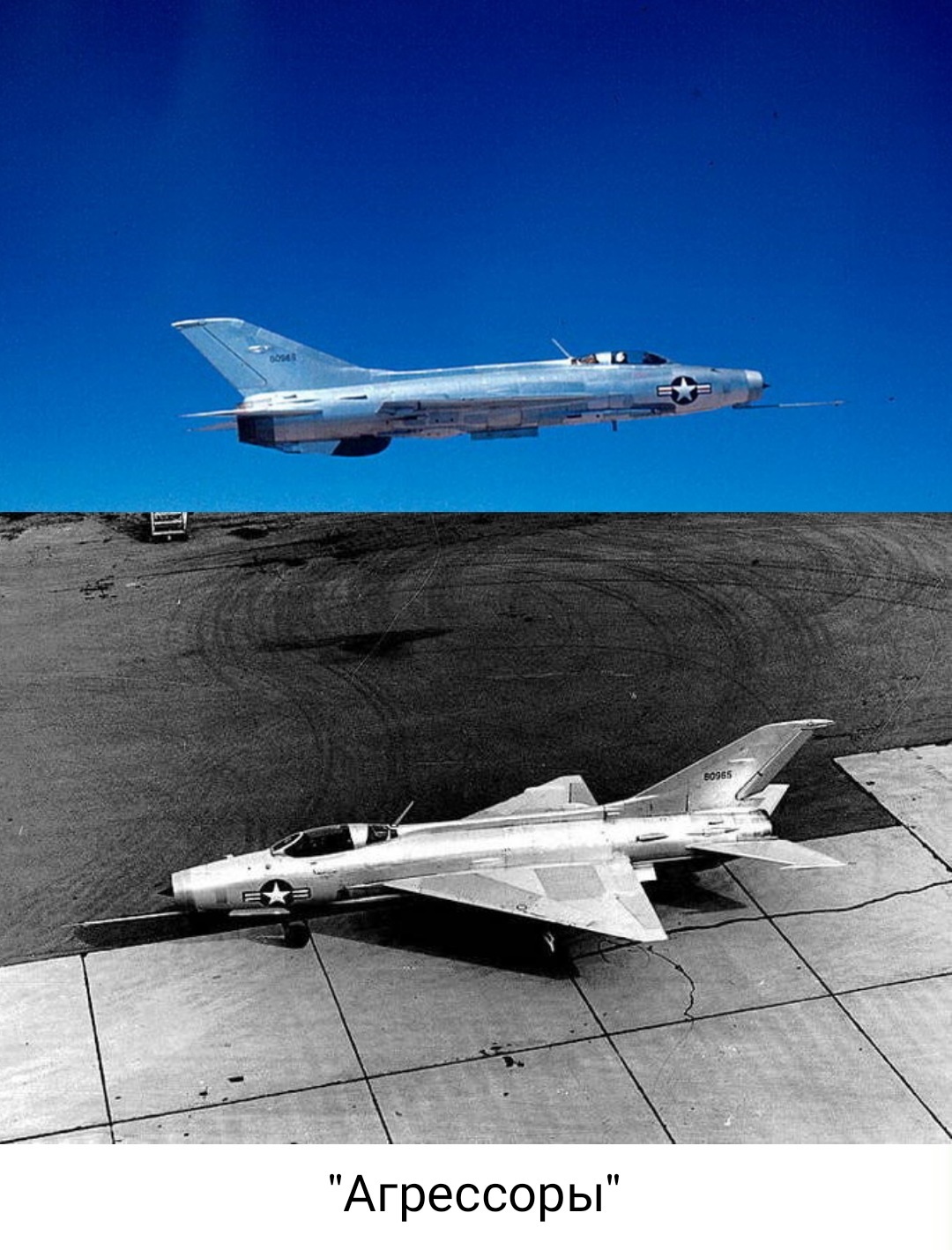

МиГ-21 является одним из самых массовых самолетов мира. Серийно он выпускался 28 лет (с 1959 по 1986г.). Истребитель МиГ-21 состоял на вооружении стран СНГ, бывших стран Варшавского договора, Финляндии, Германии, Вьетнама, Кубы, многих стран Азии и Африки. Небольшое количество самолетов состояло на вооружении ВВС США (эскадрилья «Агрессор»). По советской лицензии МиГ-21 строились в Индии и Китае.

Модификации:

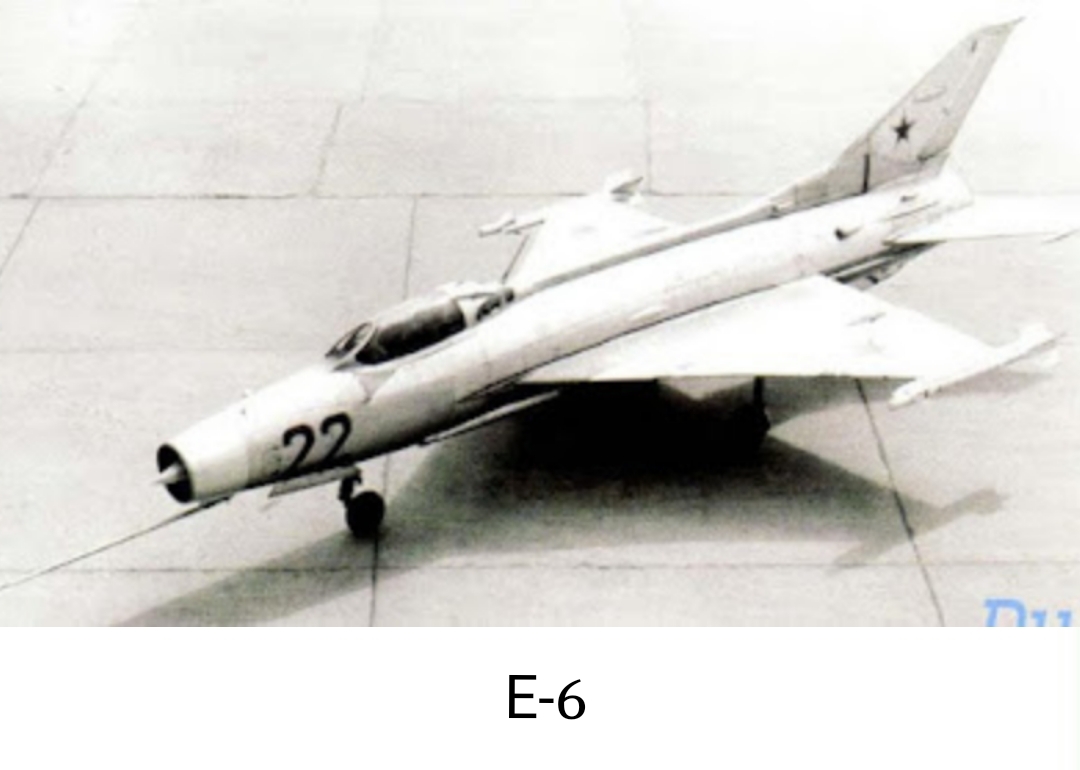

МиГ-21 - создан на основе опытного самолета Е-6 с треугольным крылом в 1958 году.

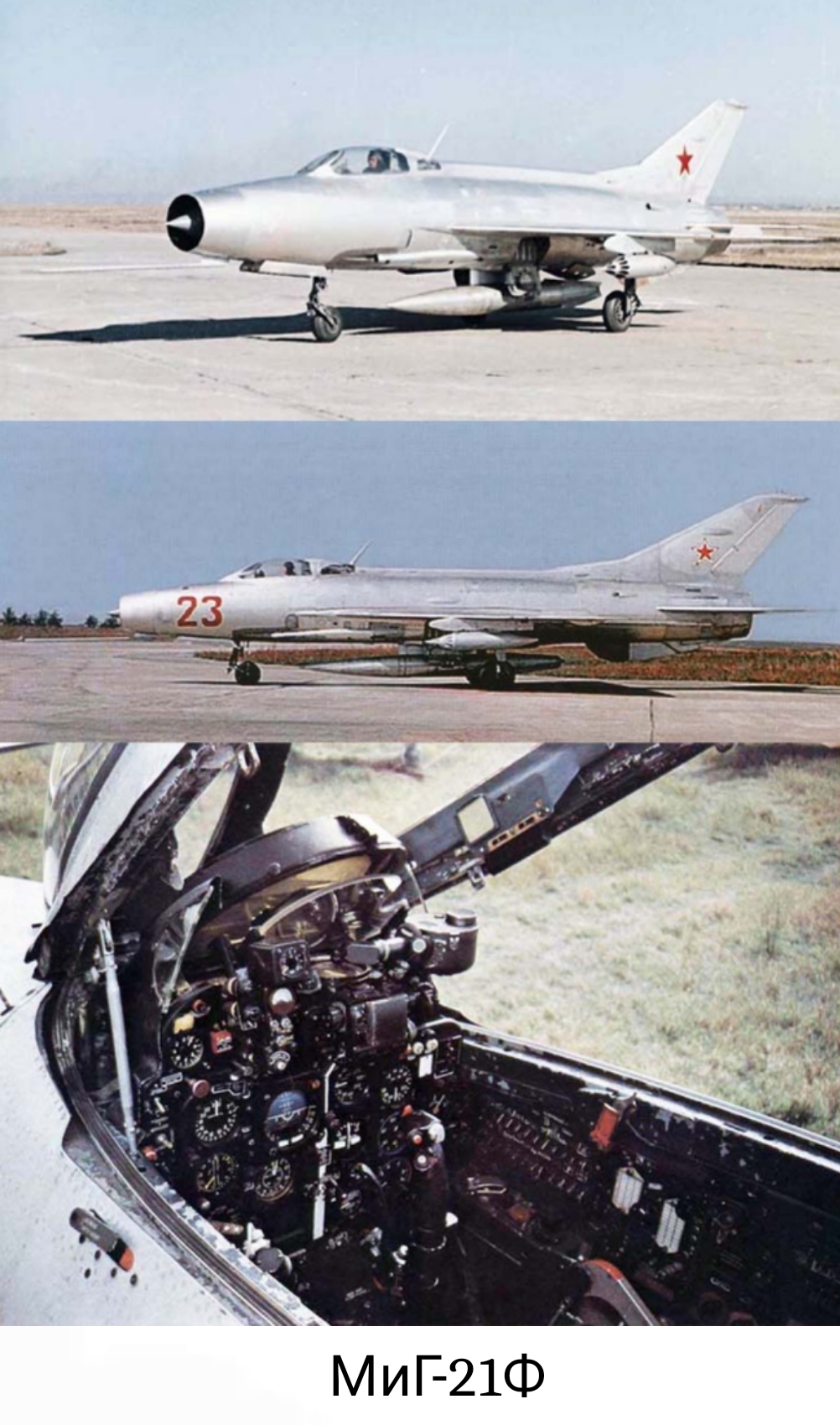

МиГ-21Ф - серийная базовая модель с двигателем ТРДФ Р-11 Ф-ЗОО, оптическим прицелом АСП-СДН и радиодальномером СРД-5. Вооружение состояло из двух пушек HP-30 (боекомплект — 60 снарядов) и НАР в двух подкрыльевых блоках (по 16 НАР С-5М или С-5К калибра 57 мм). Для поражения наземных целей истребитель мог оснащаться двумя НАР АРС-240 или двумя бомбами калибра 50-500 кг. Выпускался в 1959-1960 гг. на Горьковском авиазаводе.

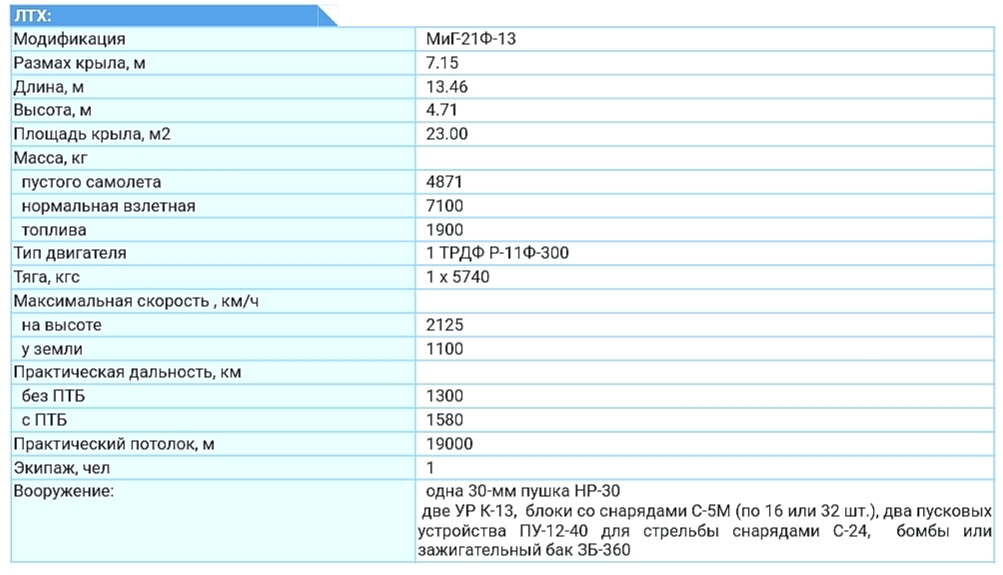

МиГ-21Ф-13 - более совершенная модификация МиГ-21Ф. Вооружение дополнено управляемыми ракетами с ТГС К-13, при создании которых были использованы американские трофейные УР К-13 «Сайдуиндер». Усовершенствован оптический прицел АСП-5НД и радиодальномер СРД-5НД. Выпускался в 1960-1962 гг. на Горьковском авиазаводе и в 1962-1965 гг. на ММЗ «Знамя труда», широко поставлялся на экспорт.

МиГ-21ПФ - всепогодные истребители-перехватчики по сравнению с самолетами предыдущих серий имеют лучшие разгонные характеристики и скороподъемность. Дальнейшее развитие истребителя МиГ-21, в отличие от ранних модификаций самолеты снабжены радиоприцелом.
МиГ-21ПФ широко применялись в локальных конфликтах (в частности, во Вьетнаме и на Ближнем Востоке). МиГ-21ПФ серийно строился в 1962 — 1964 гг. в Горьком и в 1964 — 1968 гг. на ММЗ «Знамя труда».

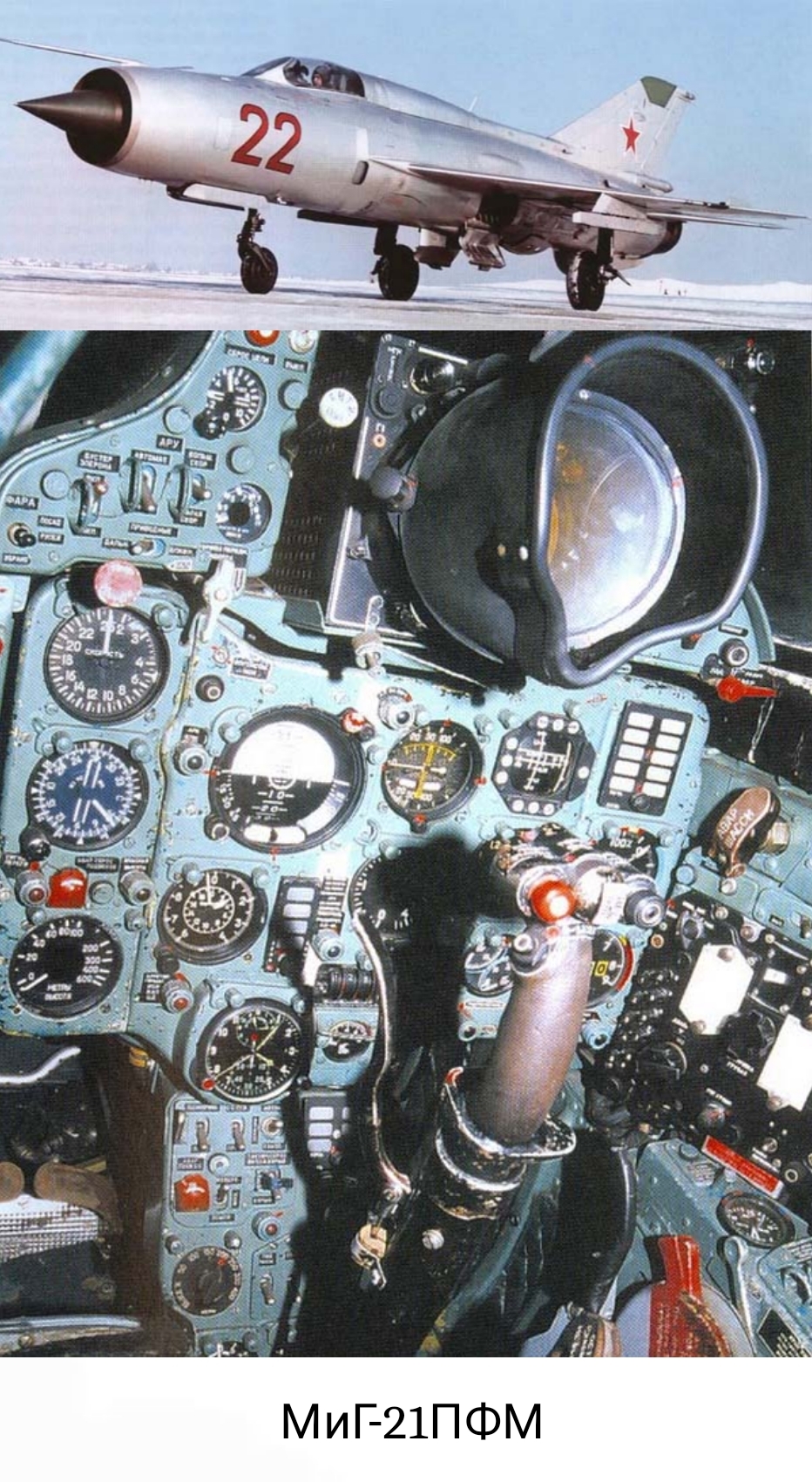

МиГ-21ПФМ - серийный истребитель с улучшенными взлетно-посадочными характеристиками за счет применения системы сдува пограничного слоя (СПС) с закрылка и стартовых пороховых ускорителей СПРД-99 (2х2500 кгс), обеспечивающих «безаэродромный» взлет.
На самолете устанавливался усовершенствованный радиоприцел РП-21 М, способный наводить по радиолокационному лучу ракеты класса «воздух-земля» Х-66 и действовать по воздушным целям. Впервые применена система радиолокационного опознавания «хром-никель». Вновь установлено пушечное вооружение: в контейнере ГП-9 на подфюзеляж-ном узле подвески размещалась двухствольная пушка ПШ-23, а также две УР класса «воздух-воздух» с радиосистемой наведения РС-2УС (К-5) или УР с ТГС К-13. На борту была установлена система обнаружения радиолокационного облучения «Сирена-ЗМ». Выпускался в 1964-1965 гг. в г. Горьком и в 1966-1968 гг. — в Москве.

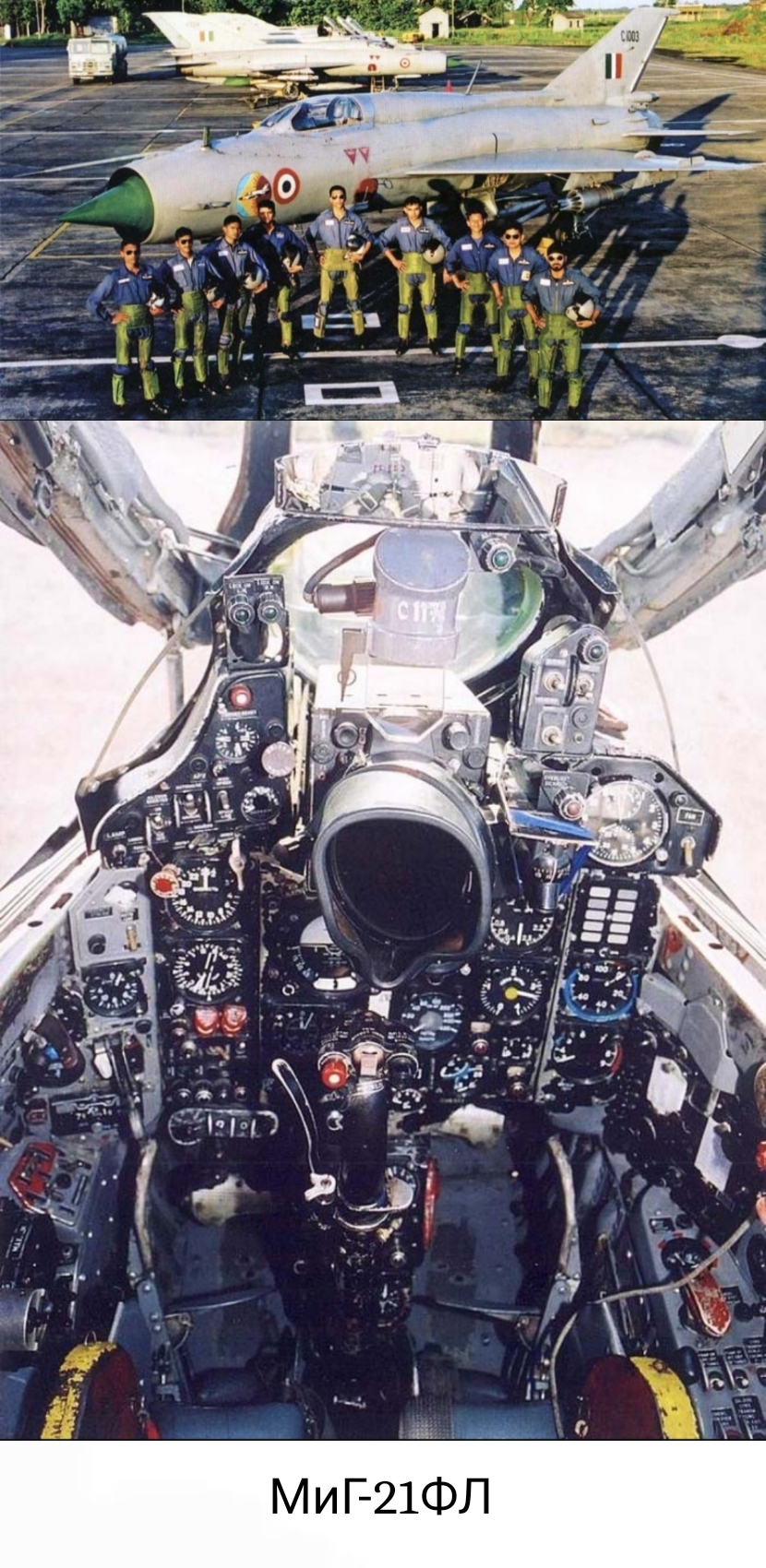

МиГ-21ФЛ - модификация самолета с увеличенной емкостью топливных баков и вооружением, дополненным УР Р-2Л с радионаведением. Выпускался в 1965-1968 гг. на ММЗ «Знамя труда» в основном для поставок на экспорт. В 1966 г. партия самолетов в разобранном виде была поставлена в Индию для сборки на фирме HAL.

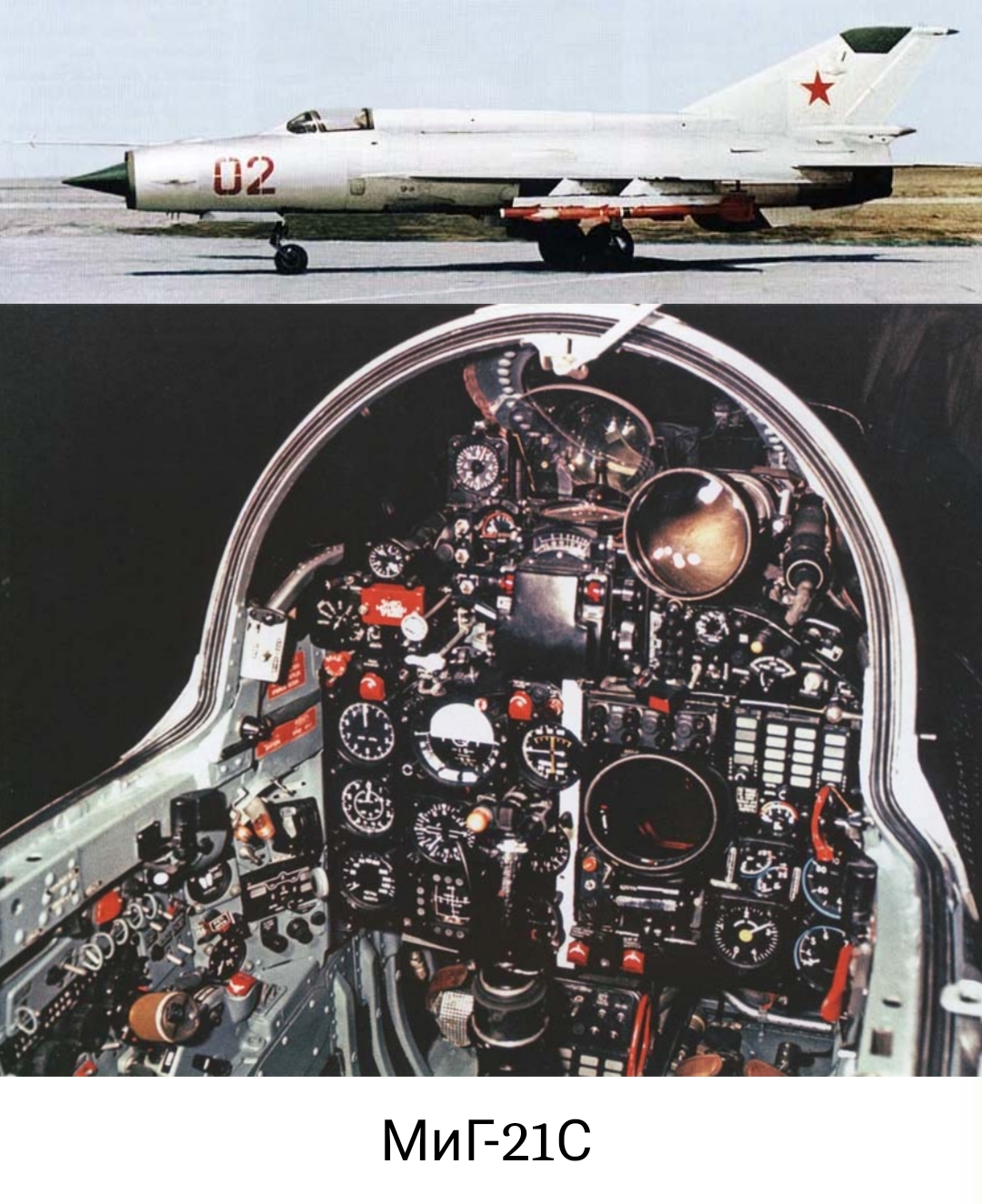

МиГ-21С - имеет усовершенствованное ракетное вооружение УР Р-ЗР с радиолокационной полуактивной системой наведения, четыре подкрыльевых узла подвески. На самолете устанавливается радиоприцел РП-22С, коллиматорный прицел ПКИ, система командного наведения «Лазурь-М» и усовершенствованный автопилот АП-155, обеспечивающий управление по трем осям. Самолет выпускался в 1965-1968 гг. в г. Горьком.

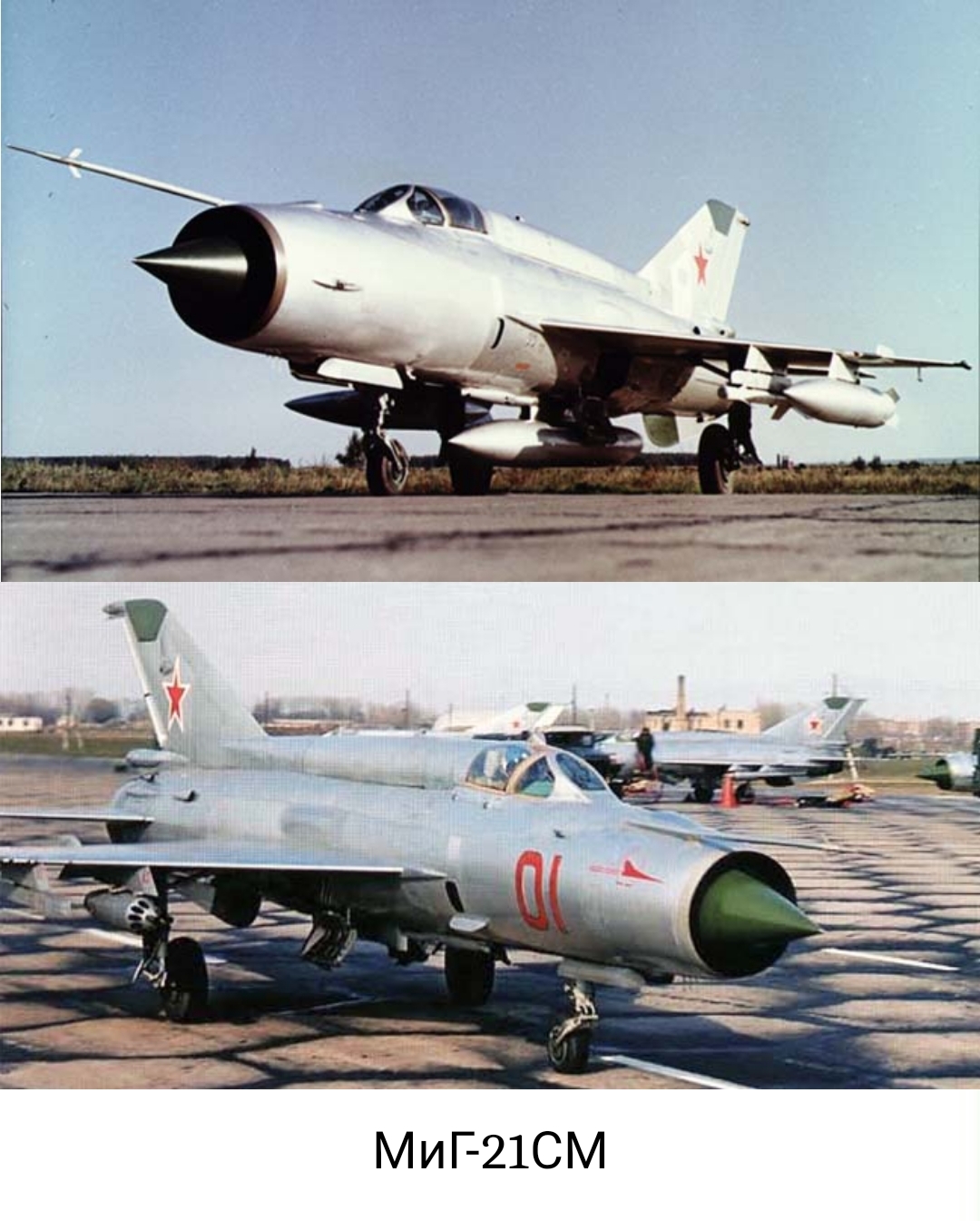

МиГ-21СМ - имеет улучшенные маневренные характеристики. На данной модификации cамолета установлен усовершенствованный двигатель Р-13-300, встроенная пушка ГШ-23Л (боекомплект — 200 патронов), радиоприцел С-21 «Сапфир-2 1 » и оптический прицел АСП-ПФД. Вооружение: управляемые ракеты с радиолокационным наведением К-13Р (Р-ЗР) и УР с ТГС К-13Т (Р-Зс). Для стрельбы по наземным целям применялись блоки НАР УБ-32 (32 ракеты, калибр 57 мм). Самолет выпускался в 1968-1974 гг. в г. Горьком.

МиГ-21МФ - усовершенствованный вариант истребителя МиГ-21 СМ. Вооружение дополнено УР ближнего боя Р-60 (до 6 единиц), способными поражать маневрирующие самолеты на близких дистанциях. Самолет выпускался в 1970- 1974 гг. в г. Москве и в 1975 г. в г. Горьком. Экспортный вариант строился по лицензии в Индии в 1973-1981 гг.

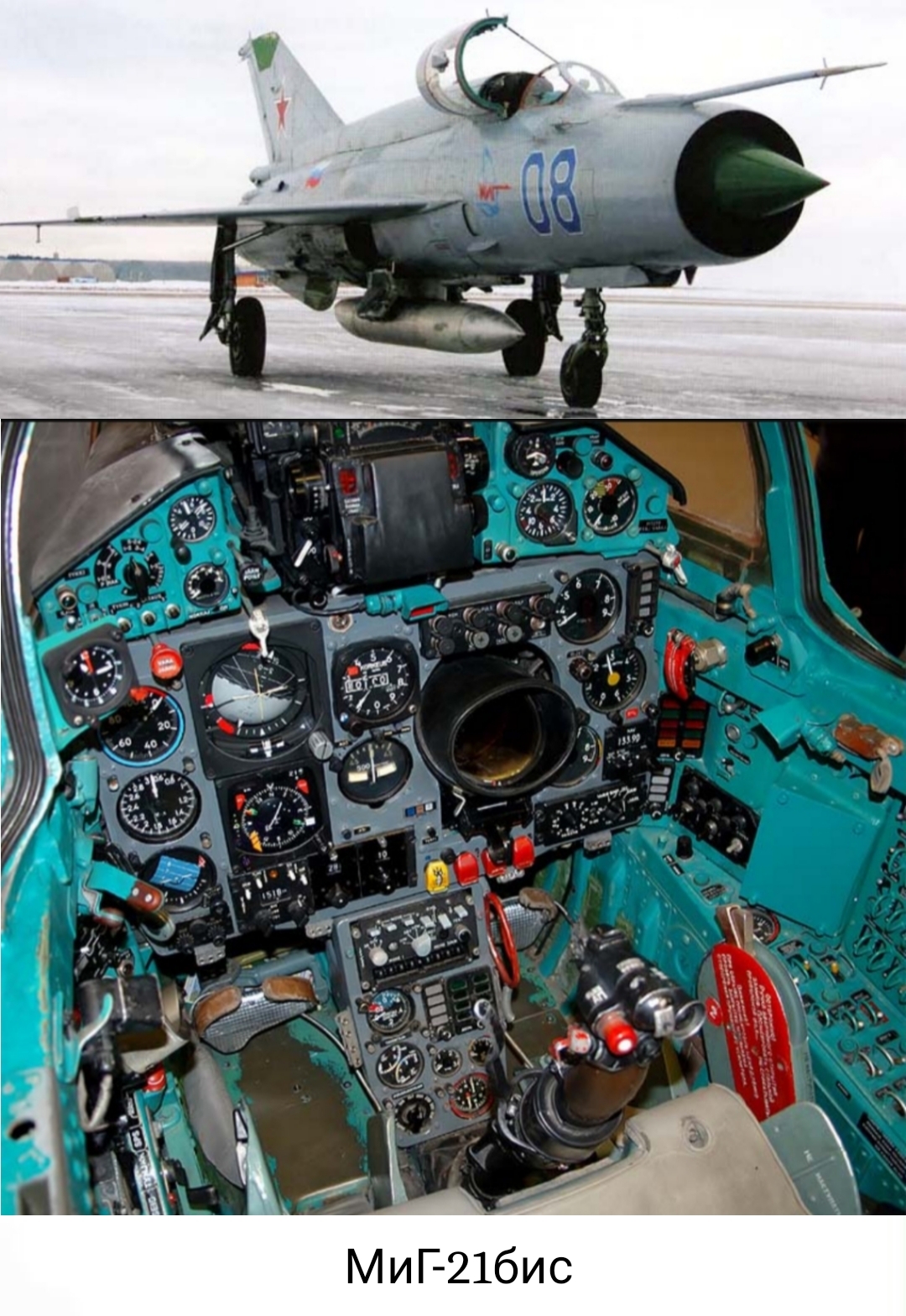

МиГ-21бис - истребитель завоевания превосходства в воздухе, по сравнению с самолетами МиГ-21 предыдущих модификаций имеет лучшие маневренные и разгонные характеристики, большую скороподъемность. Маневренность самолета приближается к соответствующим характеристикам зарубежных истребителей четвертого поколения (F-15, F-16, «Мираж» 2000). Истребитель создан в 1971 г. и серийно строился в Горьком в 1972 — 1974 гг. (выпущено 2030 самолетов), поставлялся ВВС СССР и ряду зарубежных стран (имелся экспортный вариант самолета), применялся сирийской авиацией в боевых действиях в Ливане в 1979 — 1983 гг. По сравнению с истребителями МиГ-21 предыдущих модификаций на МиГ-21бис модернизировано крыло, применены дополнительные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения. ЭПР самолета близко ЭПР истребителя F-16.

В состав оборудования самолета входят:
- радиоприцел С-21;
- оптический прицел АСП-ПФД;
- пилотажно-навигационный комплекс (ПНК) «Полет-ОИ» (включает систему автоматического управления СВУ-23ЕСН;
- система ближней навигации и посадки РСБСН-5С и антенно-фидерная система «Пион-Н»);
- помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1«;
- катапультное кресло КМ-1 или КМ-1М, приемник воздушного давления ПВД-18.
Состоит на вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Ведутся работы по созданию модернизированного варианта МиГ-21-93, в который возможно переоборудование ранее выпущенных истребителей МиГ-21бис (программа ориентирована на страны, имеющие значительное число самолетов МиГ-21бис, требующих модернизации).
Вооружение: до 6 УР Р-55 и Р-60М с ТКС, а также К-13 с радиолокационным наведением. Создан в 1971 году.

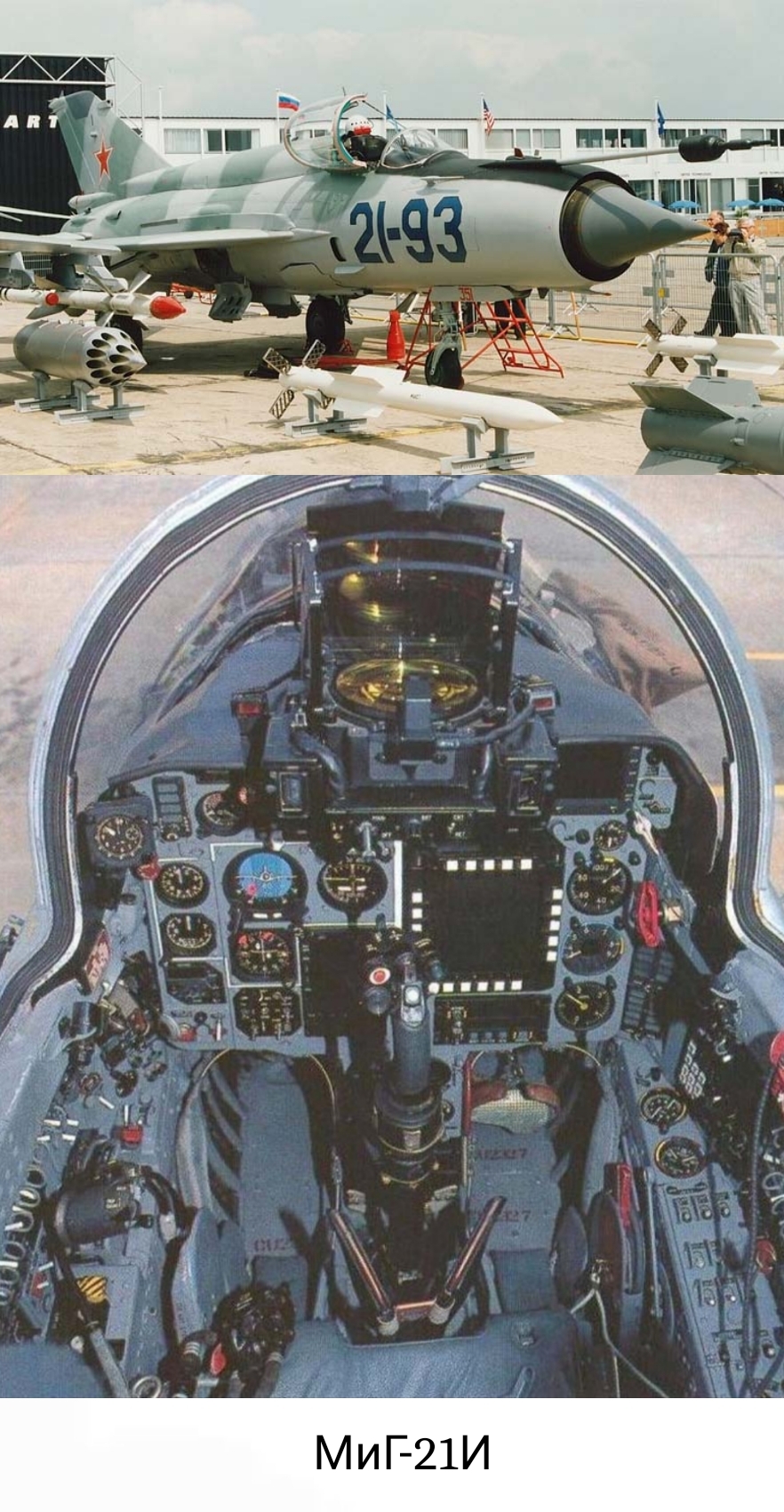

МиГ-21И - дальнейшая модернизация модели МиГ-21бис. В конструкции сохранен планер и силовая установка, однако вооружение и БРЭО полностью заменено. Самолет оснащен импульсно-доплеровской РЛС «Копье», нашлемной системой целеуказания, ракетами средней дальности Р-27-Р1 и Р-27-К 1, а также УР малой дальности Р-739и ракетами ближнего боя Р-60М. Для пассивной защиты установлены два блока выброса ложных целей БВП-30-26.

МиГ-21Р - специализированная разведывательная модификация самолета со сменными контейнерами, оснащенными АФА, телевизионными и другими средствами ведения воздушной разведки. На различных сериях разведчика устанавливались автопилоты КАП-1, КАП-2 и АП-155. Самолеты этого типа выпускались в 1965-1971 гг. в г. Горьком.

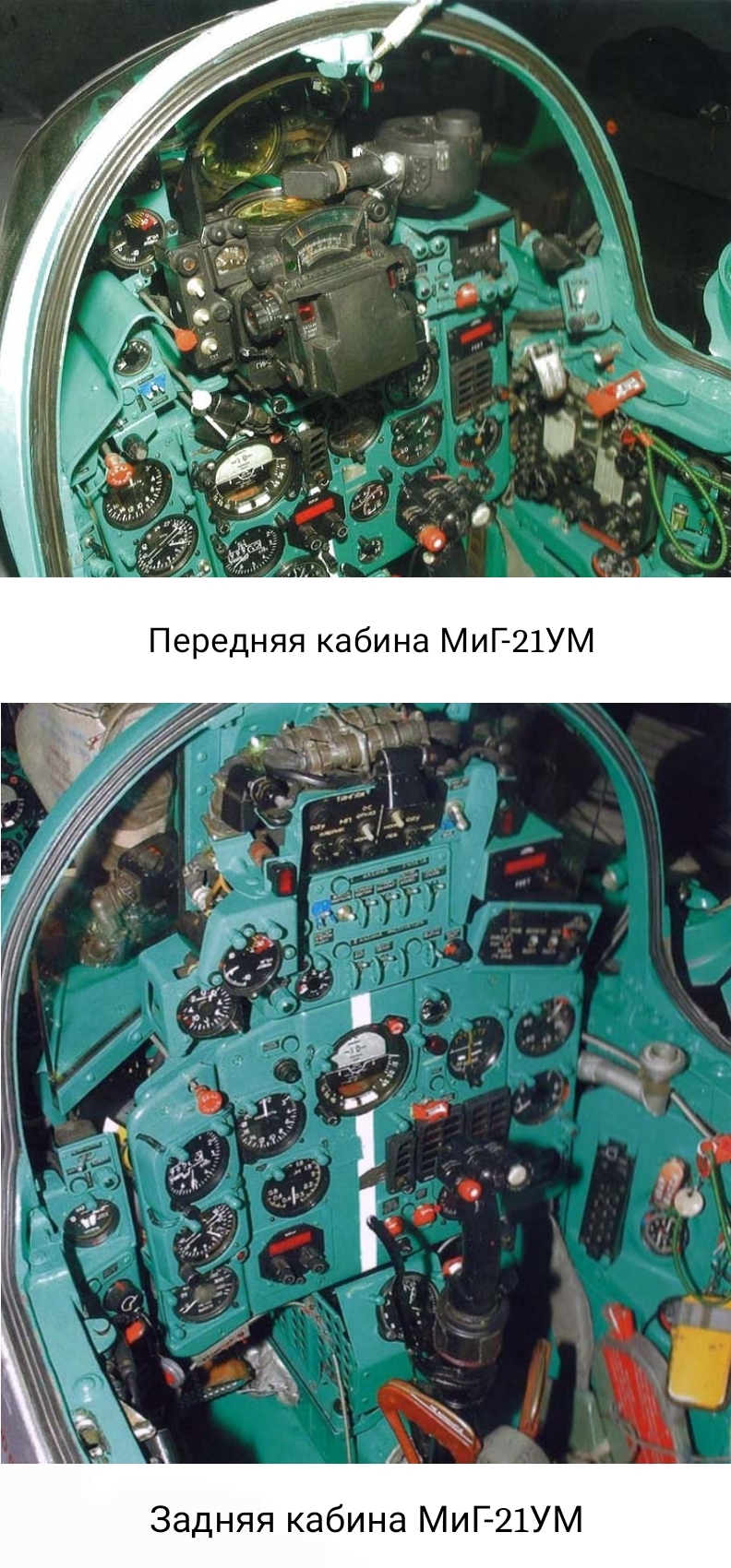

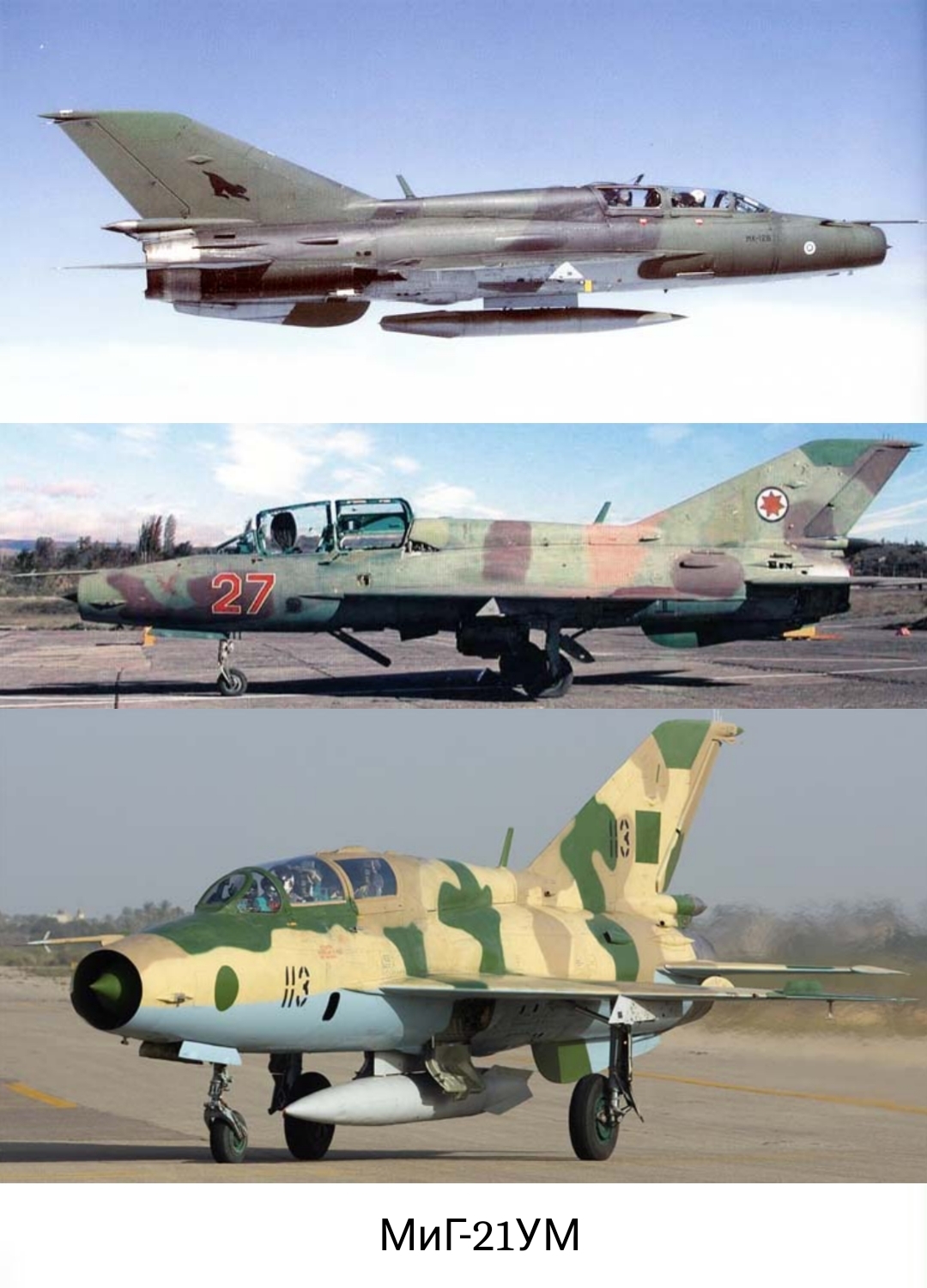

МиГ-21У, МиГ-21УС, МиГ-21УМ - учебно-тренировочные двухместные варианты истребителя. Серийно строились на авиазаводе в г. Тбилиси в 1962-1971 гг. и г. Москве — в 1964-1968 гг.
Всего было создано более 45 серийных и опытных модификаций самолета МиГ-21. Построено 10158 МиГ-21 в СССР, большое количество в Китае, 194 — в Чехословакии.

Истребители МиГ-21 различных модификаций принимали участие во многих вооруженных конфликтах по всему миру.

А первое боевое применение МиГ-21 состоялось18 августа 1962 года,когда реактивный истребитель Sea Hawk F.101(б/н RB+364, с/н 6708) 2-й эскадрильи авиакрыла MFG.1 Бундесмарине поднялся с американского авианосца USS Saratoga. В ходе полёта самолёт нарушил воздушное пространство ГДР в районе восточногерманского города Эйзенах. На высоте 11 км и скорости 850 км/ч, он был перехвачен советским истребителем МиГ-21, в ходе воздушного боя «Си Хок» был поражён огнём «МиГа». Западногерманский пилот Кнут Энтон Винклер на подбитом самолёте попытался сесть на территории ФРГ в Бремене, однако повреждённое огнём шасси не смогло выпуститься, Винклер пролетел ещё несколько километров и сел на брюхо в поле возле города Альхорн.
