Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни"

Хочу показать порядовку данного комплекса барбекю, который мы выложили в фермерском хозяйстве "Белые Пашни" (Екатеринбург)

Габариты: 4710мм*1020мм

Количество кирпича: 2700 штук

Размер мангала: 890мм*630мм

Размер плиты: 512мм*512мм

Включает: камин-мангал, казан до 12 литров, столешницу, дровницу, лежанку

Проектировщик: PechnikovYarik

Исполнитель: PechnikovYarik

Видео с порядовкой и кладкой:
https://youtu.be/aLQQdcS9H4I

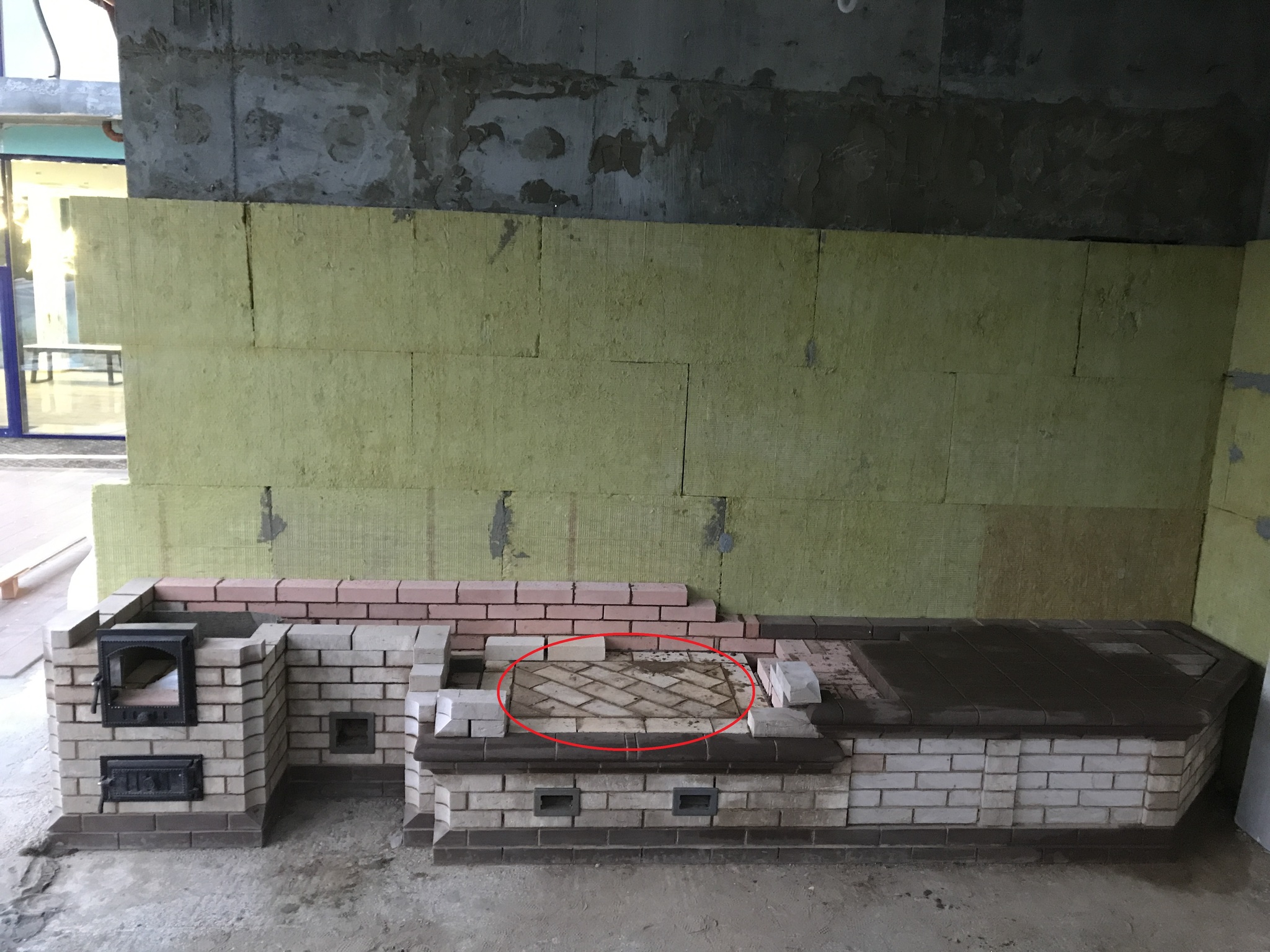

Фото барбекю с объекта:
Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

Порядовка ⬇⬇⬇

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 3 и 4 ряду формируем канал и зольную камеру. Закладываем лещадку (шамотный кирпич)

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 5 ряду частично перекрываем канал и зольную камеру ( ярким цветом отмечены кирпичи соединенные шпилькой)

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео
Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео
Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 5 и 6 ряду по контуру мангала выкладываем фигурный кирпич (на объекте дополнительный нижний ряд)

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 6 ряду устанавливаем колосник и выкладываем кирпич резаный под 45 градусов

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео
Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 7 ряду начинаем формировать топочную и верхнюю часть мангала.
Перекрываем канал под лежанкой

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 8 ряду выкладываем лежанку шоколадным кирпичом

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 9 ряду начинаем выкладывать стенку на лежанке и выводим канал из топочной

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 11 ряду перекрываем дверцу и вывод канала топочной. Закладываем металлические уголки под столешницу

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 12 ряду выкладываем контур под столешницу фигурным кирпичом

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 13 ряду выкладываем столешницу и устанавливаем чугунную плиту

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

Подготавливаем кирпич под перекрытие мангала

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 14 - 16 ряду делаем перекрытие

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

С 21 ряда начинаем сужать канал камина

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

Продолжаем сужать канал до 25 ряда

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 26 ряду ставим поворотные задвижки

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

На 27 ряду объединяем каналы в общий и выкладываем контур шоколадным кирпичом

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

28 ряд выкладываем шоколадным кирпичом

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

Далее 4 ряда выкладываем общий канал + 2 ряда шоколадным кирпичом

Как я выложил Камин-барбекю в фермерском хозяйстве "Белые Пашни" Печь, Печник, Отопление, Екатеринбург, Проектирование, Визуализация, Длиннопост, Рукоделие с процессом, Барбекю, Мангал, Кладка, Кирпичная кладка, Видео

Далее выкладываем трубу и можно разжигать

Если есть вопросы, комментируйте

Кому удобнее в соц. сетях:

ВК - https://vk.com/proektmangal

Или инстаграм - https://www.instagram.com/proektmangal/

Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
