Ик-модификация камеры Fujifilm X-A1⁠⁠

Еще пару лет назад увлёкся интересным направлением фотографии - инфракрасной съёмки. В то время у меня был Canon, сделал две модификации на камерах 1000D и 350D, со временем перешёл на Fuji и решил повторить процесс уже на новой системе. Подвернулось объявление с недорогой тушкой, заказал фильтр и процесс пошёл.
Сразу оговорюсь, многие вещи можно было сделать по-другому, да и с фильтром я тоже поспешил, что в итоге вылилось в некоторые проблемы(см.далее).

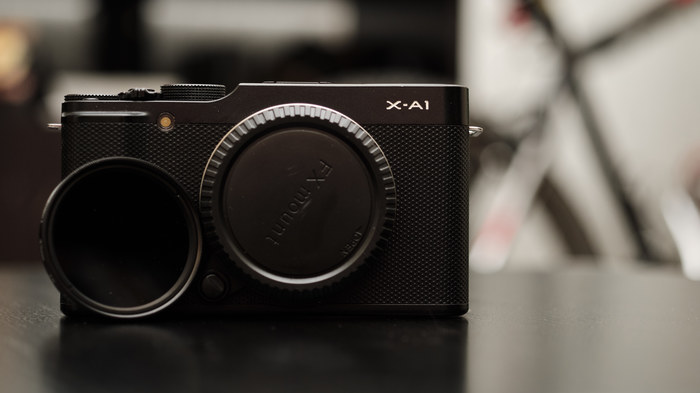

Тушка и фильтр на 720нм, из которого буду делать вставку взамен hot-miror фильтра. Критерий к фотоаппарату был один - максимально дешевая камера со сменной оптикой x-mount, X-A1 этому удовлетворяет.

Неприятно, но в этой модели часть винтов под резинками и вся задняя накладка - на клею.

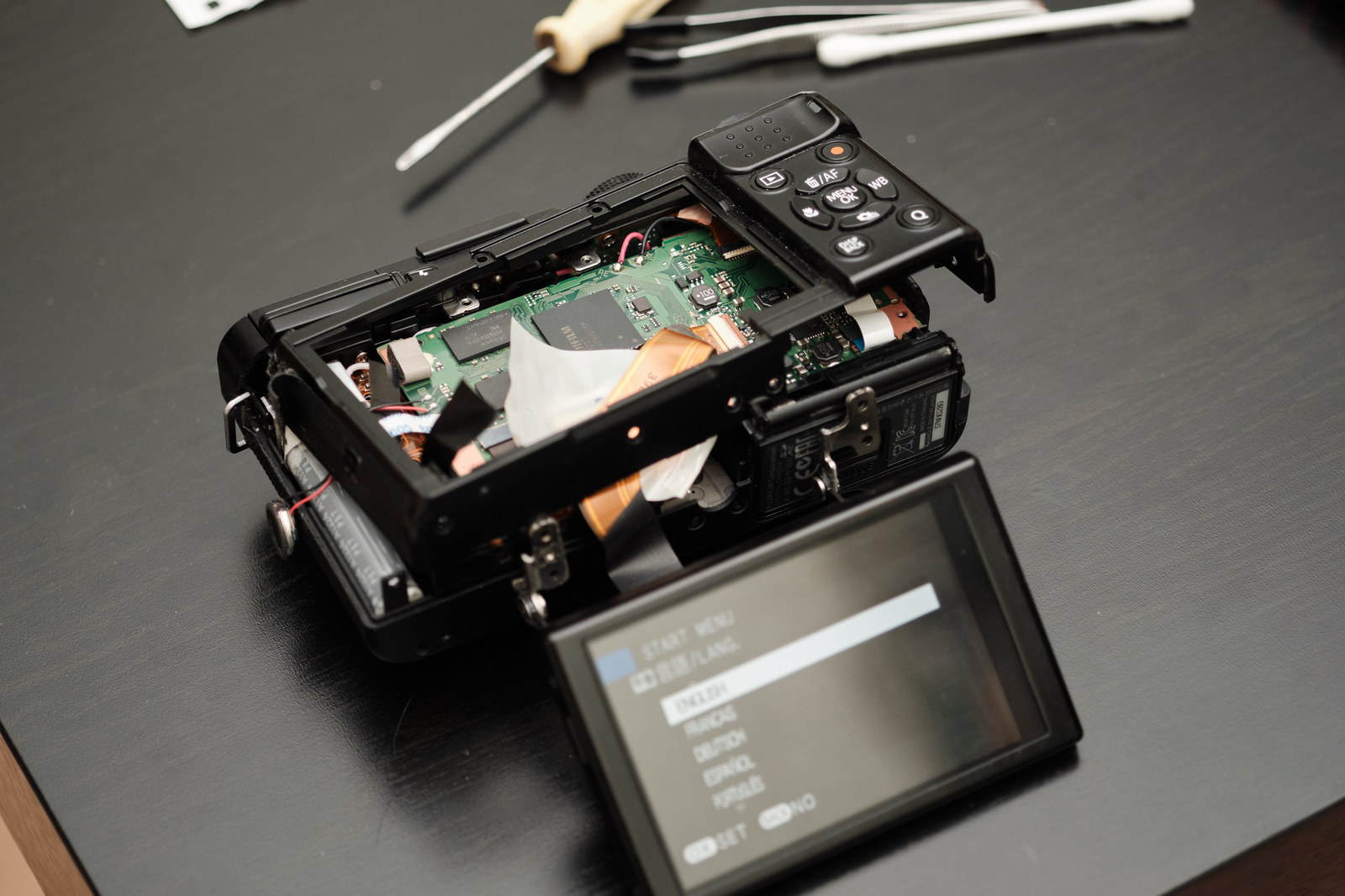

Продолжается разбор. Снимается задняя панель, экран, отключаются шлейфы.

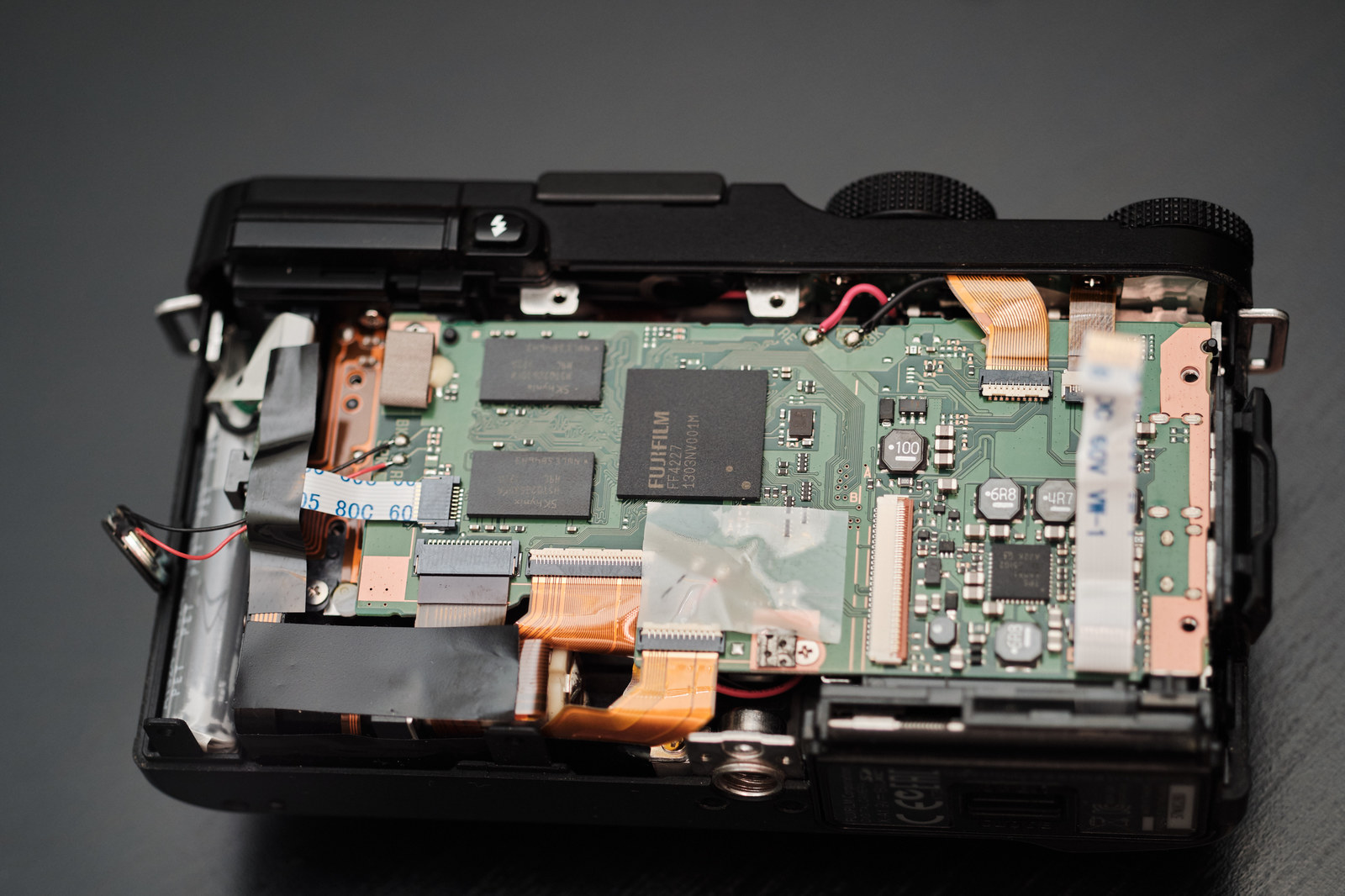

Главная плата. Сюда идут шлейфы со всех концов камеры )

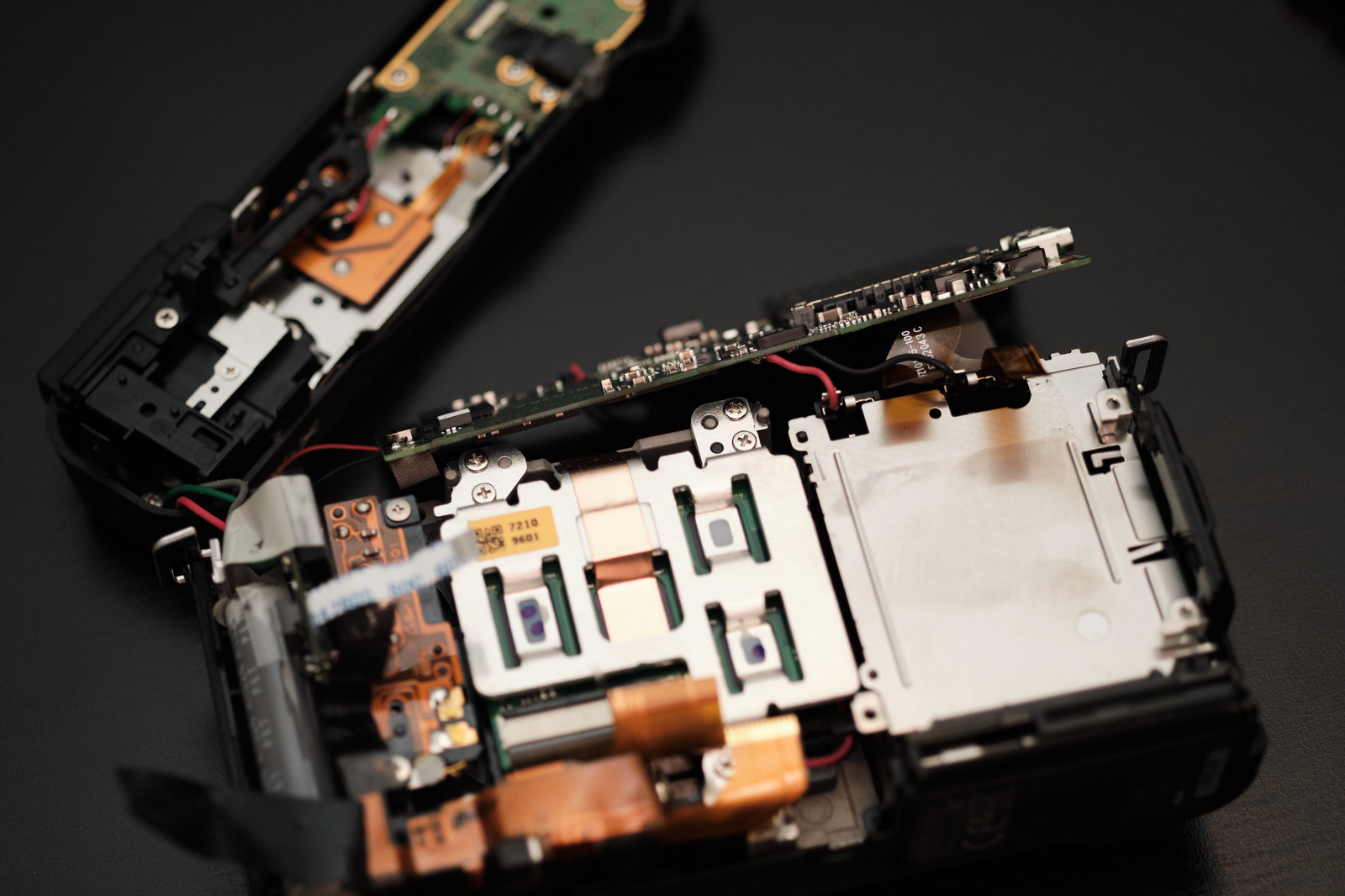

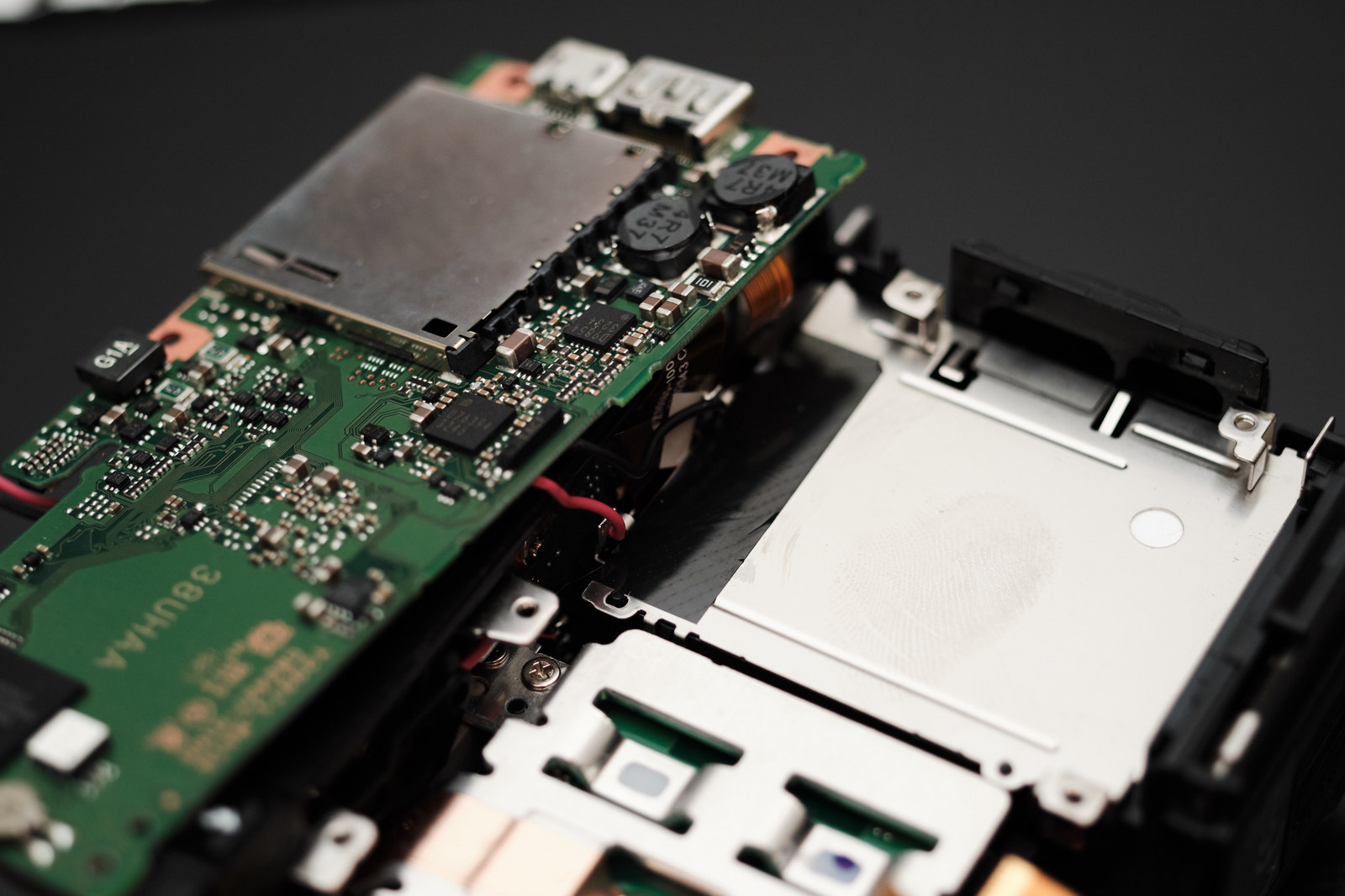

Снимаю для удобства еще верхнюю крышку и тут снова неприятный момент - провода пылетряса сделаны не шлейфом, а запаяны сразу на плату коротким проводком. Опыта пайки на плате у меня нет, решил перерезать провод посередине, а потом спаять при сборке назад. На втором фото уже виден блок с сенсором. При откручивании винтов важно не потерять юстировочные подкладки под ними.

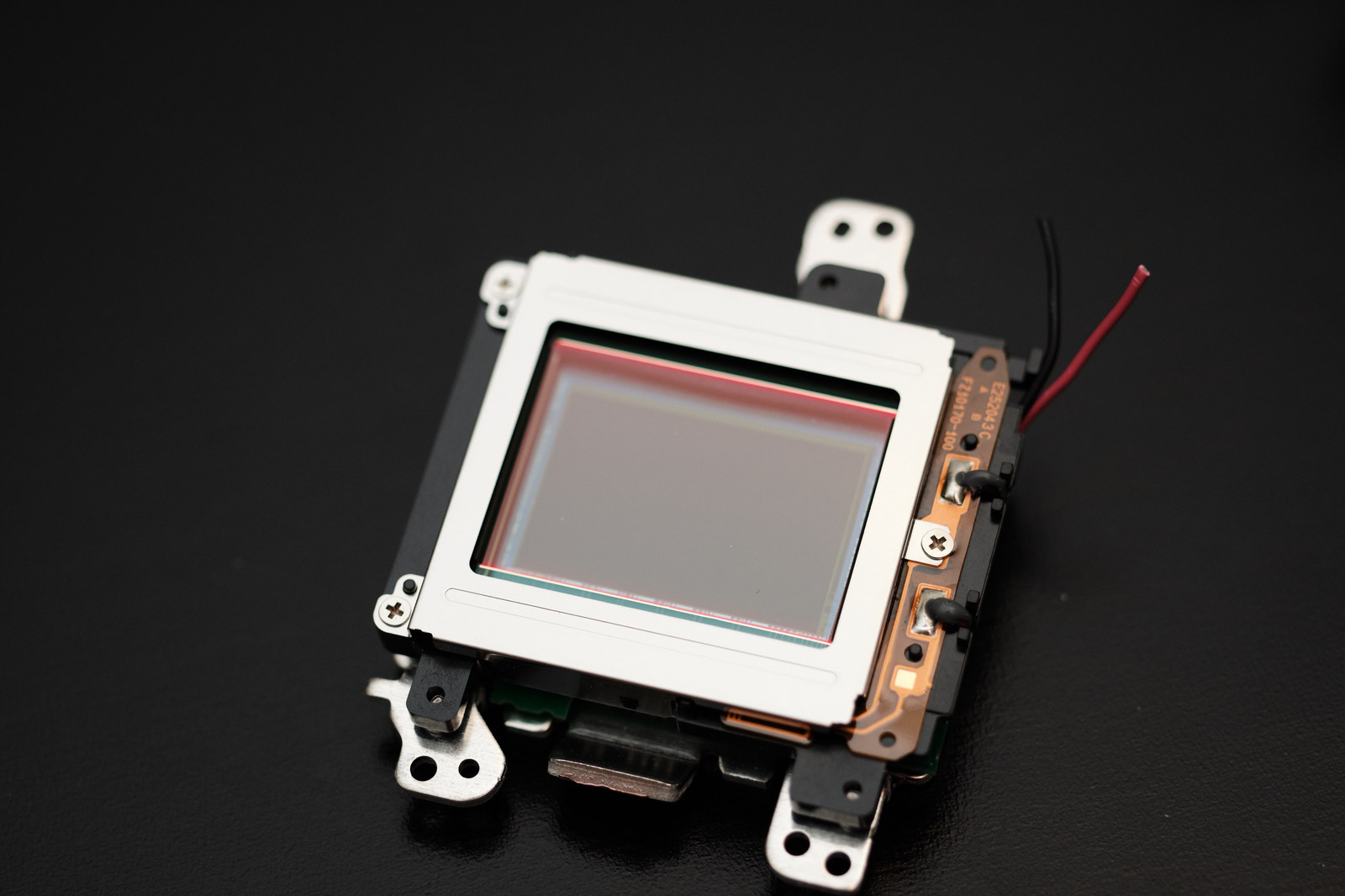

Сенсор в сборе.

И даже тут не обошлось без клея, пластинка пылетряса посажена на него. Не люблю я разделять склееное, всегда есть шанс повредить.

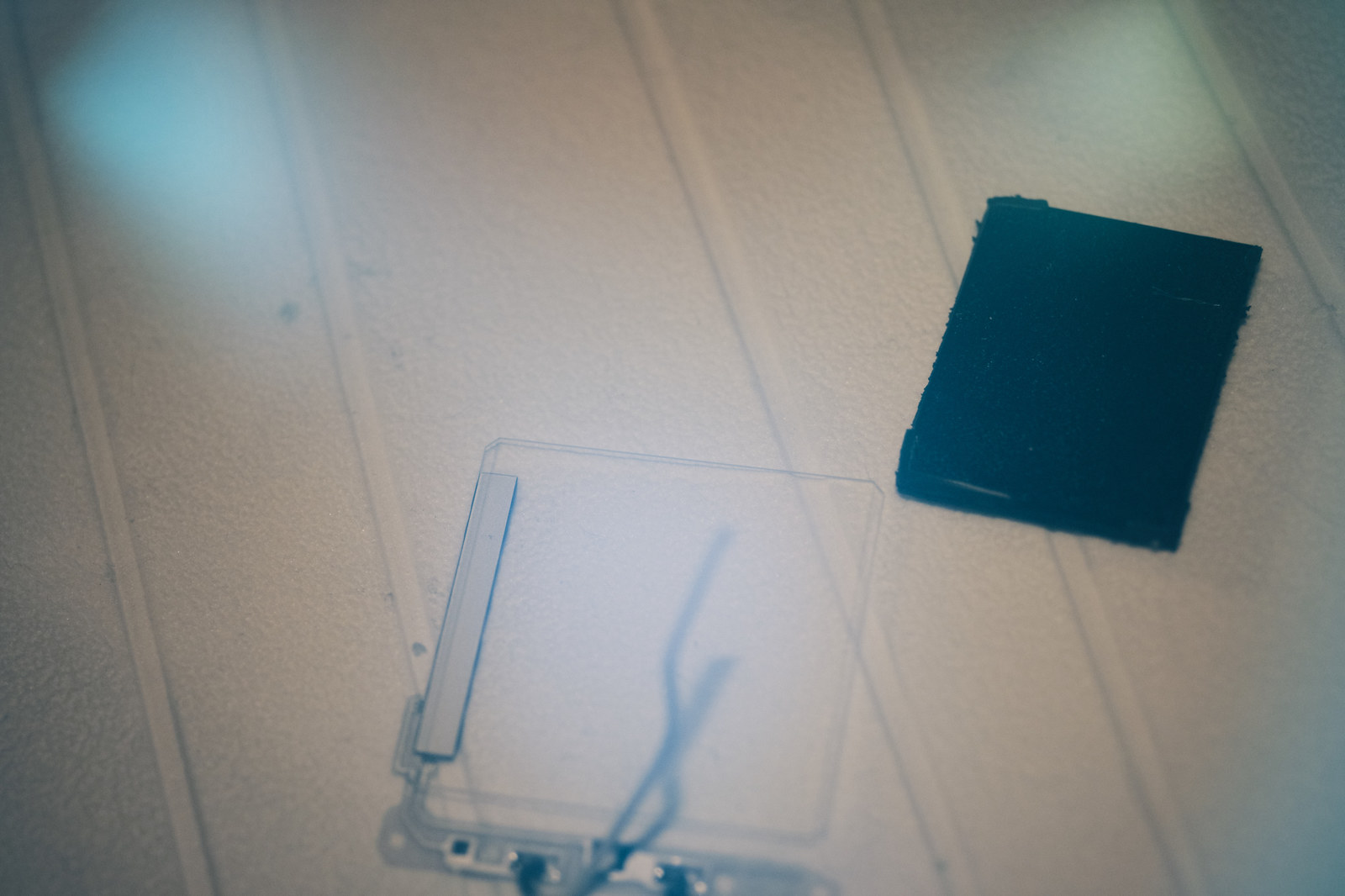

Тест пластинки пылетряса в ИК, чтобы не было сюрприза со съёмкой при сборке. Как показала практика, ранее в 1000D пылетряс тоже задерживал ИК-свет. Тут пластинка прозрачная для ИК - рядом hot mirror фильтр из 350D для сравнения.

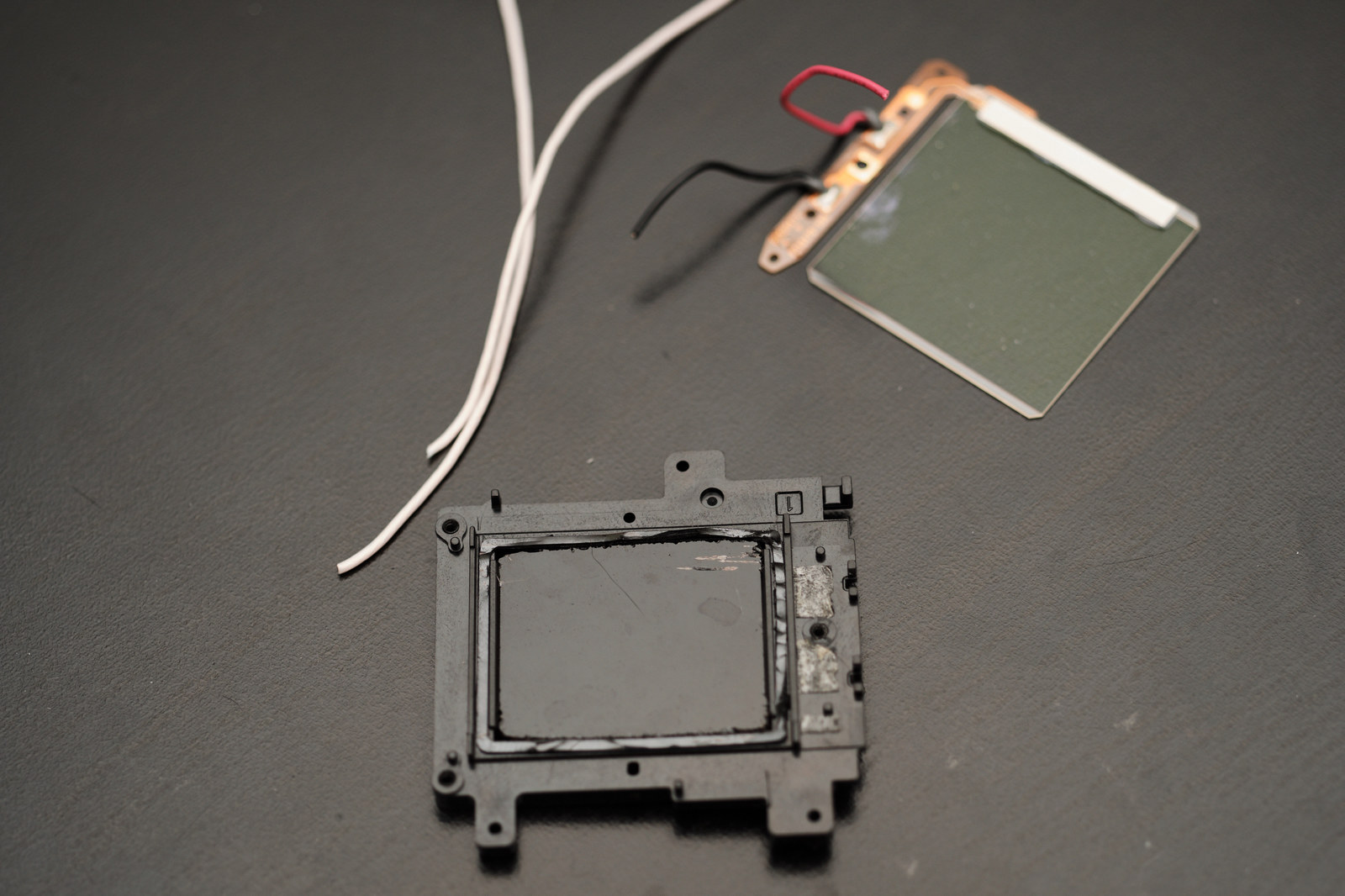

Снимаем рамку с фильтром на сенсоре, вынимаем старый, вставляем свою врезку. Тут процесс у меня задокументирован слабо, т.к прерывался нехорошими словами) Дело уже шло к вечеру, тушка и все прочее разобрано и хочется завершить уже сегодня - обнаруживаю что стеклорез вообще не хочет брать этот фильтр, вероятно затупился. Ножом у меня тоже не особо получилось процарапать бороздки -я лишь сделал лишние царапины в рабочей области. Чтож - последний способ, по старинке обрезал пластинку ножницами под водой и рихтовал под форму напильником. Всё заняло около 2х часов - процесс небыстрый, и уже изрядно усталый, я совершал ошибки - напильник соскальзывал с кромки, царапая саму поверхность.
Сейчас я уже понимаю, что надо было тогда все отложить, купить нормальный стеклорез и аккуратно обломить кромки, как в прошлые разы. Но тут уже что есть, то есть.

Соединяю провода пылетряса назад.

После чего остаётся все лишь аккуратно почистить(особенно оптические элементы) и собрать назад. Тестовая сборка на коленке - камера запускается ок, собирается окончательно.
По поводу проблем - микроцарапки и большие отметины всё же дают о собе знать на снимках. Опытным путём выяснилось, что снимая на диафрагме до f4 результат уже более-менее приемлем, зажимая больше - появляется рссыпь черных полос и точек в кадре) Это явно не лучшая моя конверсия, предыдущие были в этом плане удачнее :3
В целом, конверсией доволен. Делал всё же под необычные цвета, а не рассматривание пикселей, благо с резкостью в кадре проблем нет из-за почти одинаковой толщины вставки и оригинального фильтра.
Еще примеров фотографий с данной тушки есть у меня в соседних постах:
https://pikabu.ru/story/infrakrasnyiy_fishay_6642940
https://pikabu.ru/story/ekaterininskiy_sobor_6674525
Дальше - будет больше, пока начинаю осваивать аппарат )
