Игровые автоматы: откуда они взялись в СССР и как устроены⁠⁠

Игровые автоматы появились в СССР намного позже, чем в остальном мире. Когда в Америке и Японии уже вовсю играли в пинболы и аркадные шутеры, советские люди только начинали знакомиться с каруселями, американскими горками и игровыми автоматами.

Летом 1971 года в Парке Горького и в Измайловском парке в Москве прошла большая международная выставка «Аттракцион–71», на которую зарубежные производители привезли 180 самых разных игровых автоматов. Большинство советских жителей ничего подобного до этих пор не видели, и уж тем более – ни во что такое не играли, поэтому неудивительно, что за 10 дней работы выставки ее посетило 2,5 миллиона человек!

Для всех, в том числе и для Всесоюзного объединение «Союзаттракцион», –  ведомства, организовавшего выставку, очевидными стали огромный интерес к игровым автоматам и их дальнейший потенциал. Но вместо того, чтобы заключить договоры с компаниями-производителями или выкупить лицензию на производство таких же аркад в СССР, «Союзаттракцион» поступил по-другому: из почти двух сотен зарубежных «выставочных» автоматов отобрали 30 самых популярных и отдали их на советские заводы, где западные прототипы разбирали, тщательно изучали, и уже на их основе производили советские аркады.

Производство: военные заводы и товары народного потребления


Заводы, на которых советские специалисты разбирали и изучали западные автоматы, были военными. В основное время работы большая часть этих заводов выпускала комплектующие и сложную электронику для оборонной промышленности. Автоматы появились на военных предприятиях неслучайно: строить отдельные фабрики для «несерьезных» устройств никто не стал, а на военных заводах были достаточные для производства автоматов ресурсы и кадры. К тому же, у каждого предприятия в СССР, независимо от того, что на нем производили, был финансовый план на выпуск товаров «народного потребления», одним из видов которых стали, в том числе, игровые автоматы.

Однако, советская плановая модель экономики вносила коррективы в вопросы производства: действительно, советские инженеры разбирали западные автоматы и на их основе делали советские, но – только из имеющихся на конкретном заводе комплектующих. «Плановый» набор деталей, который получал каждый советский завод, не всегда подходил для создания того или иного автомата, поэтому приходилось работать с тем, что было. Из-за этого инженерам приходилось собирать сложнейшие конструкции, которые легко можно было упростить (и удешевить!), имей они нужные детали.

Игровые автоматы: классификация


Всего с начала 1970-х до начала 1990-х годов в СССР было выпущено порядка ста разновидностей игровых автоматов. 95% из них были копиями западных автоматов, остальные – оригинальными советскими разработками, какие-то автоматы выпускали на протяжении десятилетий, постепенно модернизируя и улучшая, другие – снимали с производства ввиду непопулярности, неокупаемости или производственных трудностей.

Все игровые автоматы можно классифицировать, используя при этом разные принципы деления. Самый простой способ – распределение по тематике. Так, советские аркады можно разделить на военные, спортивные, стрелковые и гоночные имитаторы, пинболы, автоматы-качалки. Более точная и сложная классификация – техническая, согласно которой все советские игровые автоматы делятся на электромеханические и электронные. Последние созданы на базе дискретной логики, а для отображения игрового поля в них, как правило, используется телеэкран.

Электромеханика Морской бой

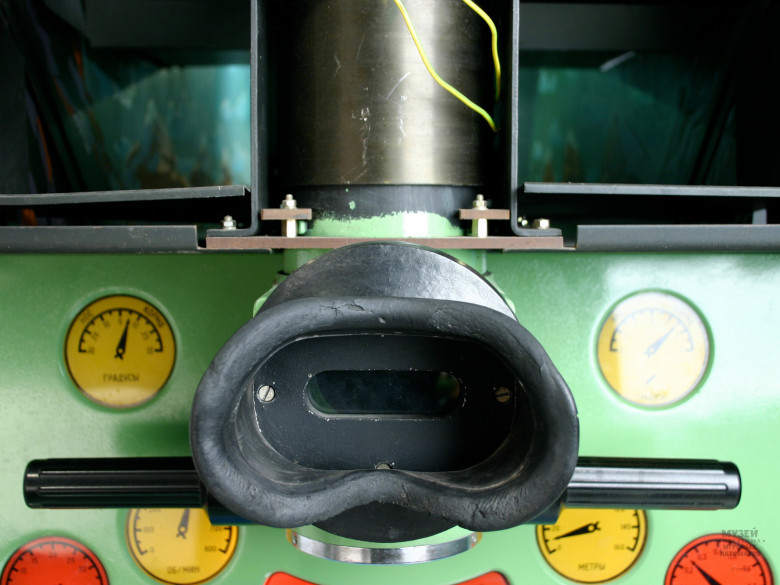

Легендарный советский игровой автомат – «Морской бой» – это электромеханическая аркада. Цель и принцип игры хорошо известны многим, кто родился даже в позднем Советском Союзе: прицеливаться в перископ (кстати, сделанный по подобию настоящих) в кораблики на горизонте и «торпедировать» – стрелять по ним, выпуская торпеды.

В распоряжении игрока есть 10 торпед, и в случае, если все 10 выстрелов достигнут цели, игрок получит вознаграждение – 3 дополнительные торпеды.

Советский «Морской бой» был скопирован с американских автоматов Sea Rider и Sea Devil, выпускавшихся чикагской компанией Midway с 1969 года. Американские производители поняли, что линейное расположение игровых элементов очень сильно влияет на габариты аркады, делая ее непозволительно громоздкой, поэтому в основе расположения внутренних составляющих лежит принцип зеркального отражения.

Панорама «боевых» действий, то есть само игровое поле, расположена вертикально, но отражаясь в зеркале, установленном под углом 45°, выглядит горизонтальной. Имитация моря выполнена из стекла, на которое нанесен рисунок моря, а под стеклом расположены траектории движения торпеды – 8 «дорожек», в каждой – по 10 лампочек.

Вид сверху на механизм выбора траектории движения торпеды. Слева видны 8 контактов, отвечающих за трассы.

Механизм, приводящий в движение корабли. Расположен в нижней части автомата. Слева видна цепь, на которой закреплены фигуры.

Запуская торпеду, игрок, на самом деле, замыкает один из 8-ми контактов механизма выбора траектории полета торпеды, лампочки в выбранной «дорожке» загораются одна за другой, создавая иллюзию динамично летящей торпеды. При совпадении последней лампочки с датчиком на корабле зажигается самая большая лампочка взрыва, цепь замыкается, игрок получает очко. Такой принцип фиксирования трассы торпеды делает аппарат технически более надежным, и, в то же время, пуск торпеды становится для игрока менее предсказуемым.

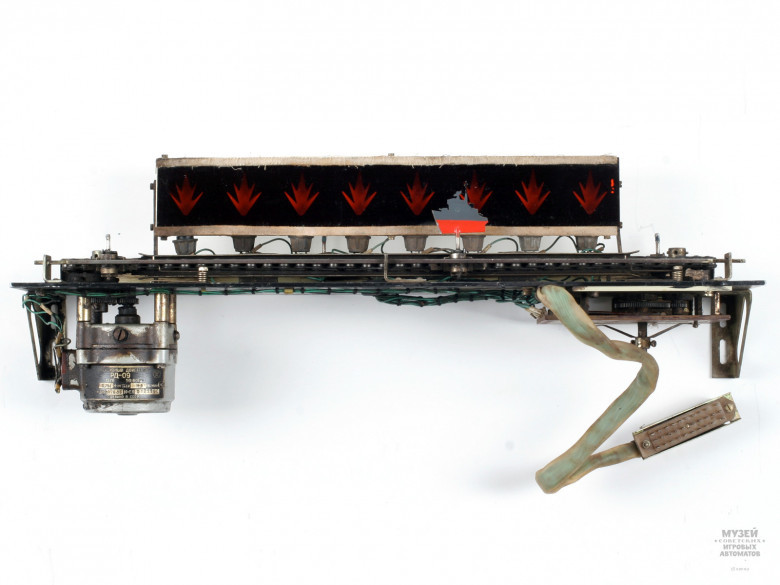

Привод с двигателем и табло взрывов в сборе.

Корабли, по которым ведется стрельба, – это плоские железные фигуры, прикрепленные к обычной цепи (такая еще используется в велосипедах), которая движется по круговой оси. После попадания торпеды свет в автомате выключается, сигнализируя игрока об успехе, корабли останавливаются и, затем, начинают движение уже в другую сторону.

«Морской бой» выпускался на Серпуховском радиотехническом заводе «Ратеп» с 1974 года. Основной продукцией предприятия в советское время были радиолокационные системы управления для зенитных ракетных и артиллерийских комплексов, модули управления стрельбой корабельных комплексов выстреливаемых помех. Интересно, что другие автоматы, выпускавшиеся здесь же, – «Лоцман» и «Шайбу! Шайбу!» устроены по аналогичному принципу – с использованием зеркального отражения.

Всего на заводе выпускалось несколько вариантов «Морского боя»: для внутреннего рынка и экспорта в социалистические страны и в Финляндию. Одна из версий автомата была разработана специально для тренировки экипажей подводных лодок ВМФ СССР. У таких автоматов не было монетоприемника, а надпись «Морской бой» была заменена аббревиатурой «ЭТ-10М». Загадочная аббревиатура расшифровывается просто: ЭТ — электронный тренажер, 10 – количество выстрелов, М — модернизированный. Такой вариант «Морского боя» устанавливали только на атомных подводных лодках – на них было достаточно места – для развлечения моряков в дальних походах.
