И снова "горелое железо" (нужна помощь спецов среднего напряжения)⁠⁠

Коллеги, доброго времени суток! Да, пост для электриков, точнее даже для тех, кто так или иначе работает со средним напряжением, коим у нас считается 6 и 10 киловольт (и да, я знаю, что бывает и 20, есть и 15, а ещё у нас есть даже 3 кВ).

Короче: очередная детективная история, которая может быть интересной спецам с кучей фоток погоревшего железа (ячейки). Спойлер: ответ "кто убийца" - я не знаю и в самом посте его нет, очень надеюсь, что кто-то жутко умный раскроет эту "таинственную силу электричества".

В общем, исходные данные: Повреждение произошло в сети 6 кВ, в РП (в отдельной ячейке и дальше этой ячейки не пошло). В РП (которой возраст под полтинник) году в 2009-10 примерно врезана новая ячейка с Тавридовским вакуумником (ну и плюс есть линейный и шинные разъединители, пара ТТ и отходящий кабель).

Это РП, соответственно, уставка на отходящей линии около 1-1,5 сек, уставка со стороны подстанции (в "голове"), точно не скажу, лишь предположу, что в районе 1,5-3 сек. Каких-то "не расчётных режимов", на сколько я знаю, не было.

Реле на ячейке работали (на обоих выпали блинкеры).

Вот, стал быть, чего видим внутри (в верхнем отсеке - фальшпанель, за ней - вакуумник, который покажу ниже):

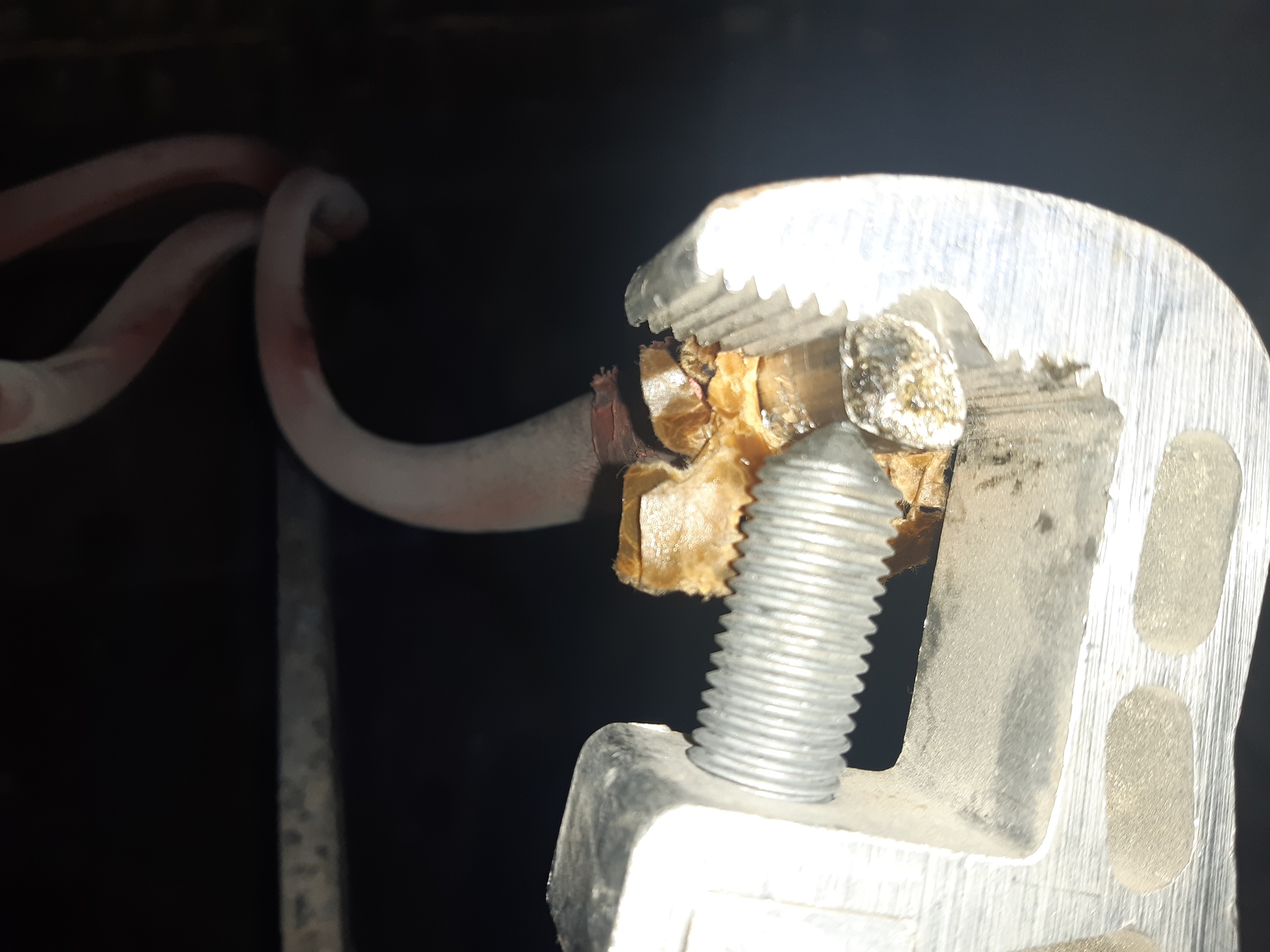

Откуда всё началось - загадка. Очень сильно (долго, явно в районе секунды, а может и дольше) горела дуга в кабельном отсеке. Начисто "срезало" наконечники кабеля:

От внутренней "дуги" поотлетала краска на внешней стеке ячейки в районе горения дуги:

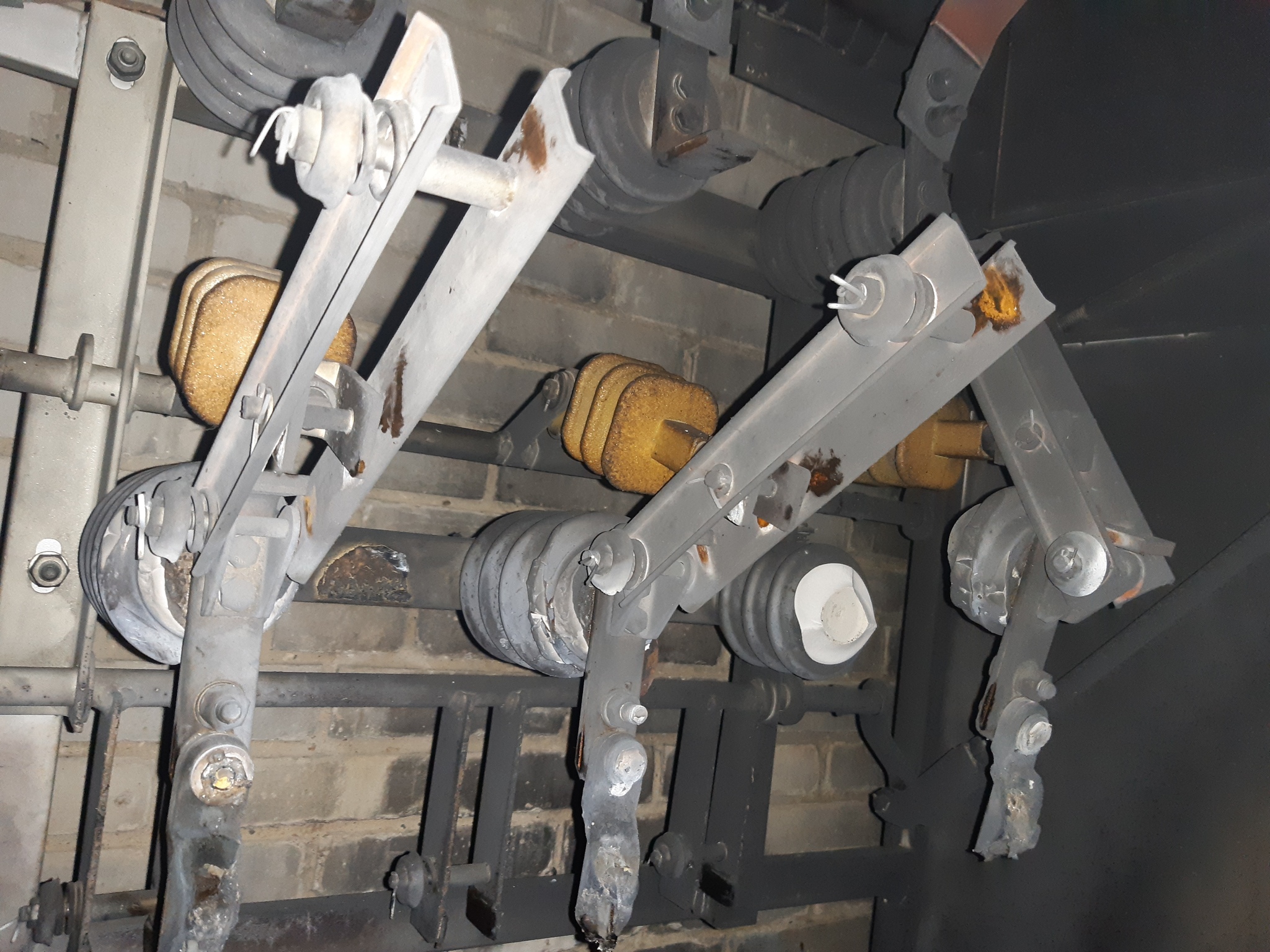

Собственно, основные разрушения - в отсеке линейного.

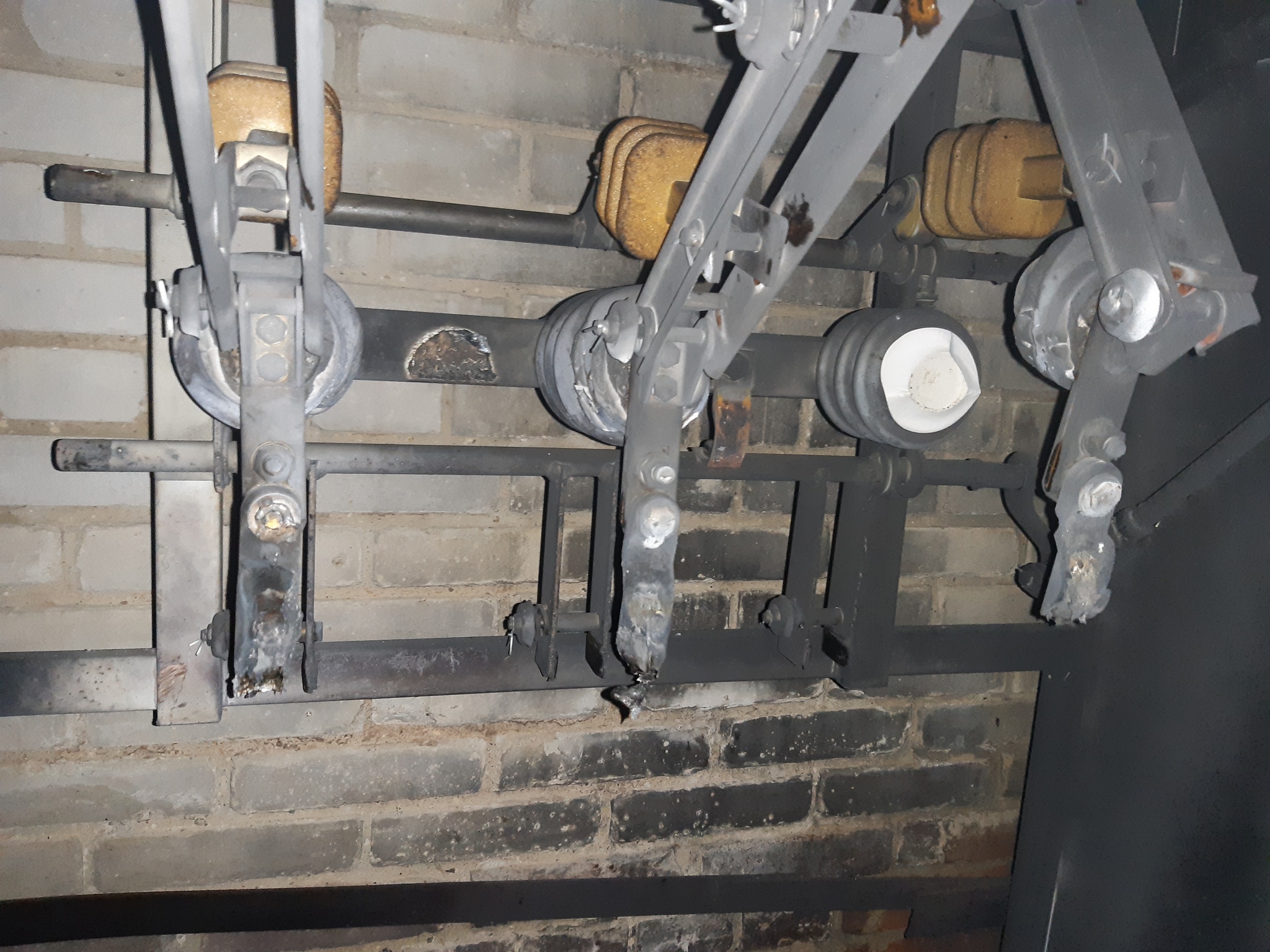

И да, это 100% не попытка включения ЗН под напряжением - заземлители закопчены, но признаков КЗ на них (оплавления) нет:

Но, к слову, есть признаки, что ЗН включали уже после отключения ячейки, судя по стертой саже на нижних контактах разъединителя, но... А чего бы нет, вполне можно и заземлить ЗН, если есть необходимость, а уже потом, после заземления кабеля "с другой стороны", отключили ЛР , подразделали и заземлили кабель уже здесь.

Кстати, сама заделка кабеля, вроде, "чистая", хотя есть подозрение, что с неё могло начаться (но признаков - не видно, да, есть потемнение, но если бы там горела дуга - срезало бы жилы).

Выше ЛР - пара ТТ (на фазах "А" и "С", для РЗА), визуально не повреждены.

Но что интересно - выше ещё "сюрприз":

Смотрим на красную фазу и видим от такую "красоту". Весь "вакуум вытек..." ((

От такая вот "таинственная сила электричества".

Вот точно ясно, что "горело" снизу, в кабельном отсеке, в месте подключения кабеля. Но с чего "зажглась" дуга? Не понятно, то есть, не вижу никакой причины.

Второй вопрос - почему поврежден вакуумник. И если он вдруг поврежден давно (например, из-за того, что не протянут как следует контакт в ячейке, был такой опыт) - могло ли это как-то повлиять? Не понимаю, как эти два фактора связаны.

В общем, коллеги! Ай нид хелп! Если у кого был подобный опыт или кто-то что-то подобное уже видел - поделитесь, пожалуйста в комментах!
