Фотограмметрия. опыты⁠⁠

На новой работе - новые задачи. сейчас - вдруг фотограмметрия. как расширение своих возможностей по моделингу. Собственно, суть проста: из кучи фотографий объекта получить 3D-модель. сразу с текстурами и дефектами. С той лишь разницей, что руководство уверено было , что «раз и готово в движок». Но нет, сетка модели получается дикой и страшной — в несколько сотен полигонов в движок совать — плохая идея. Да и текстура выходит из кучи кусочков. И это все нужно упрощать и улучшать.

В результате процесс работы превращается в :

-  сделать много фотографий. хороших, подробных и разных. желательно при заполняющем свете, так что пасмурная погода лучше солнечной.

-  Получить облако точек, из которых будет получена модель. Желательно уже тут — отрезать лишнее от фона.

-  Упросить модель до вменяемого количества полигонов. Восстановить утерянное или найдя косяки — исправить сетку. А косяков выходит очень много. Тут приходится как укрупнять мелкое, так и уменьшать крупное.

-  сделать развертку текстуры. Желательно хорошую, а не взрыв треугольников.

перенести текстуру с оригинала и после — исправить участки с проблемами.

получить хорошие материалы.

Неделя издевательства на выбор софта, подбор параметров, шаманство с бубном — в общем, технология понравилась. Тем более что с велосипедом открываются очень широкие возможности в поиске натурных объектов. Просто едешь по городу (или за город) и начинаешь прицеливать возможность сделать фото объекта и/или ценность, сложность и т.п.

Собственно ниже - результаты примерно двух-трех недель "охоты".

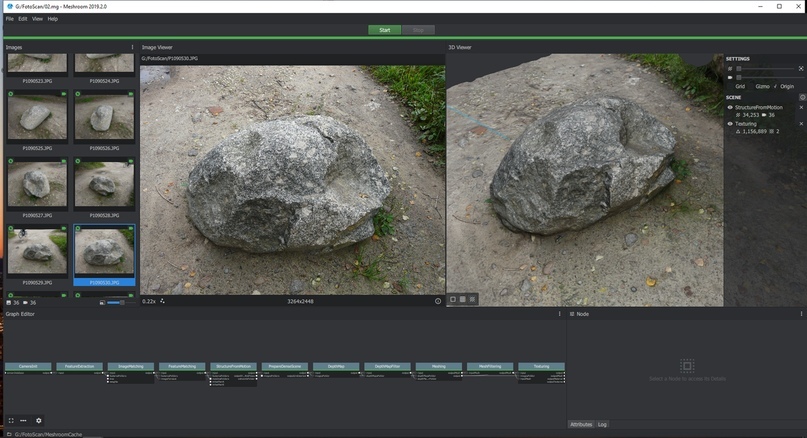

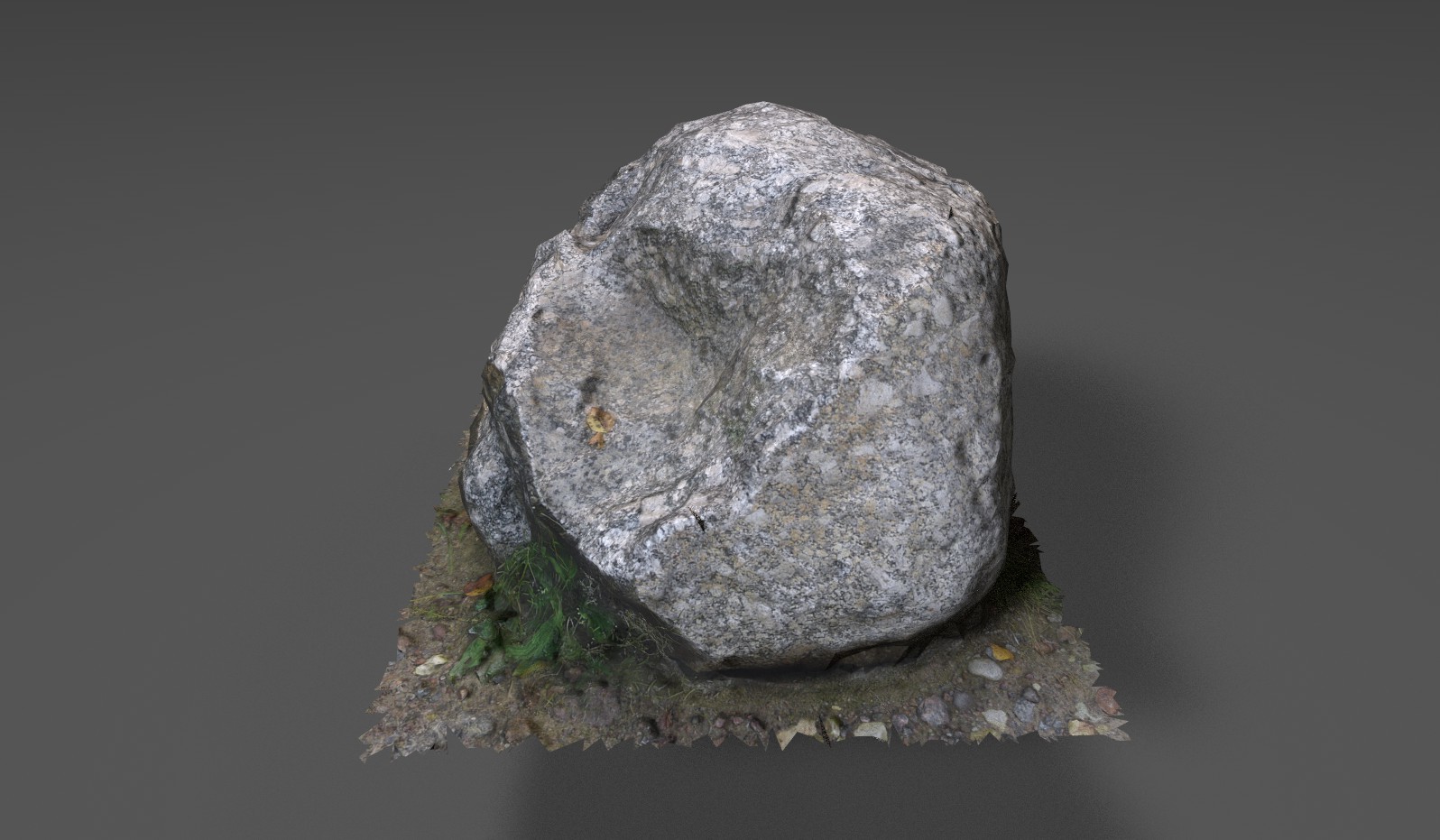

Камень из Ольгино. просто камень. С ним все просто. Обошел по кругу, сделал порядка 20-ти фото — И через пару часов плясок с бубном получен удобоваримый результат.

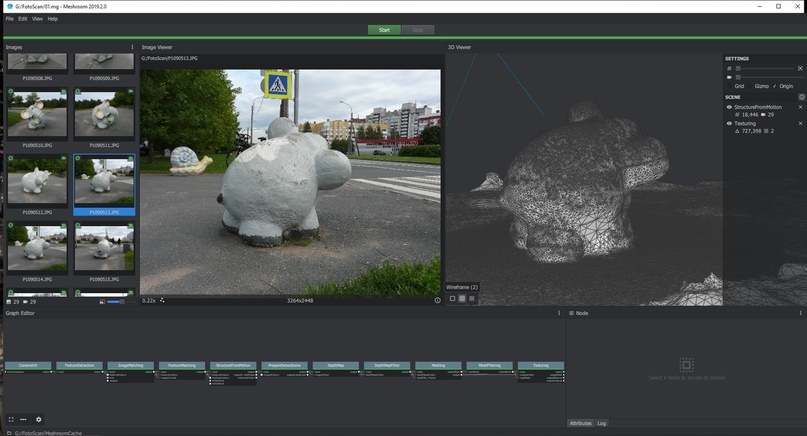

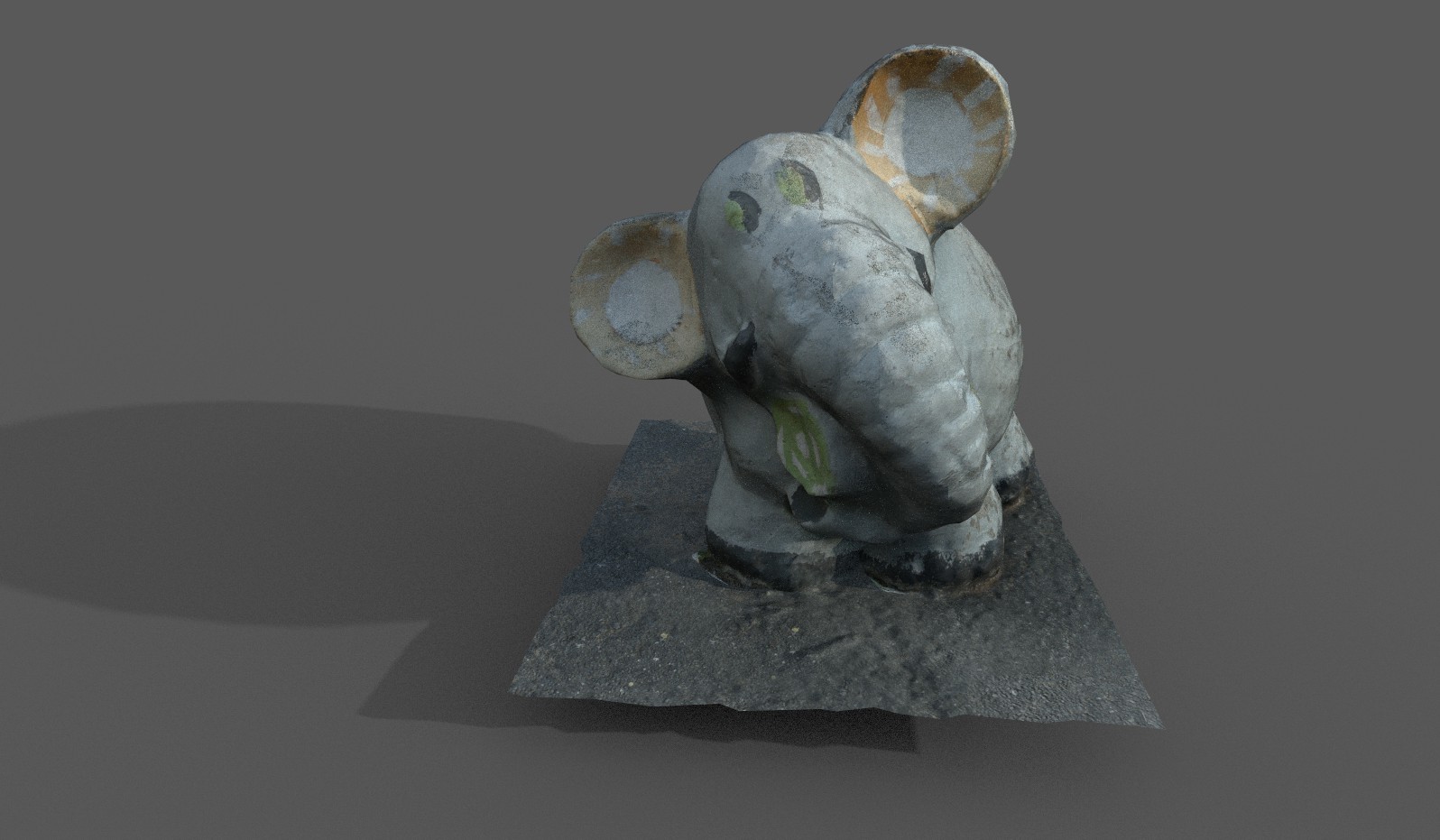

Слоник с Шуваловского. Все почти хорошо. «Почти» потому что в одном месте было сложно подобраться и там возникло большое некрасивое пятно крупной сетки. и при упрощении — пятно выходит еще хуже.

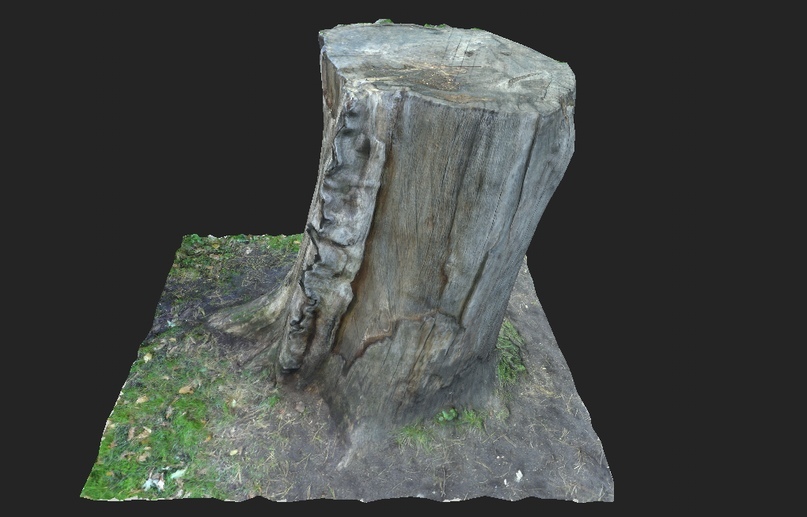

Пень с Елагина. Главный минус — он большой. в смысле действительно большой — верхний срез где-то на уровень головы. Так что при фотографировании пришлось изгаляться чтобы найти способ сфотографировать сверху. При этом — весьма разнообразная текстура.

И форма — нужно более продуманно сделать раскладку. Пришлось домешивать материалов для получения «еще более» деревянности.

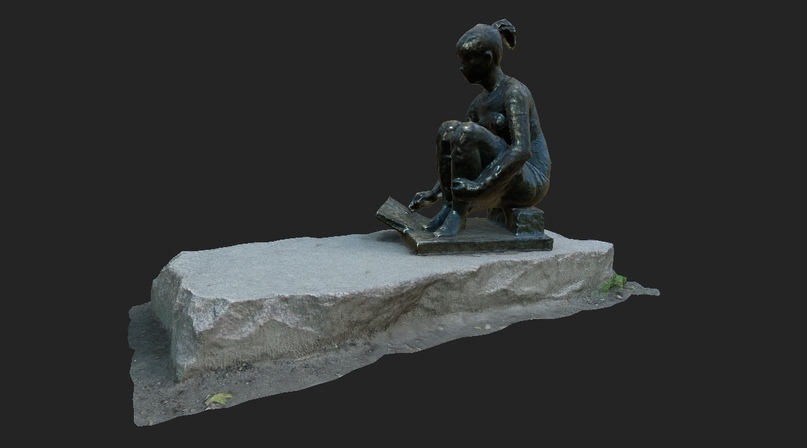

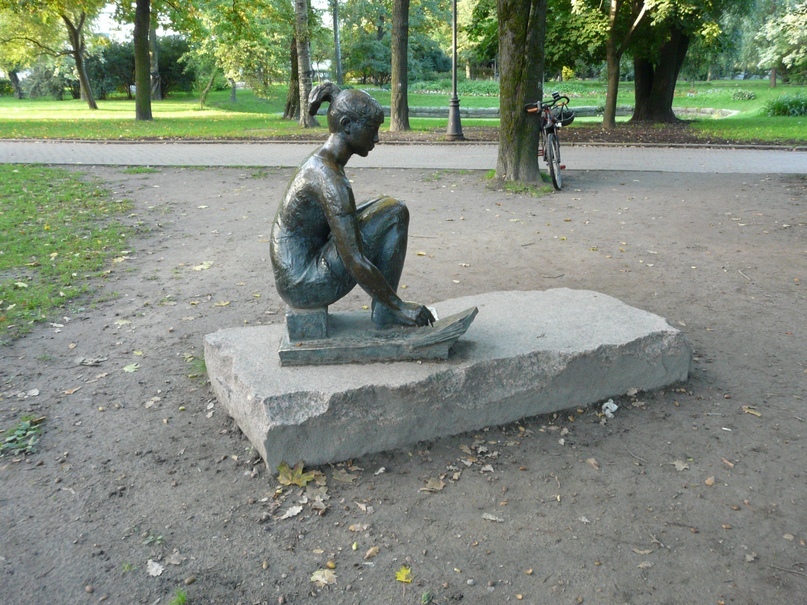

Переходим все к более сложному и интересному. Скульптуры. Петроградка.

исходная сетка.

Во-первых, разные материалы. во вторых — есть блики металла, которые очень портят сканирование. в-третьих — есть сложная форма. Тут пришлось сложно чистить, сложно резать, подбирать материалы с смешивать текстуры. И не потерять переходы отливки скульптуры.

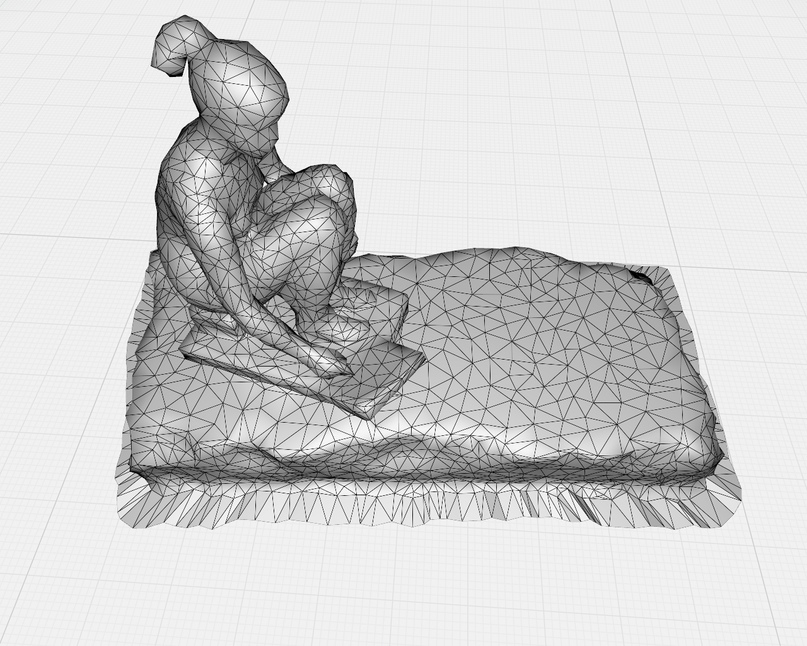

Сетка — средняя. Можно было конечно и лучше и проще.

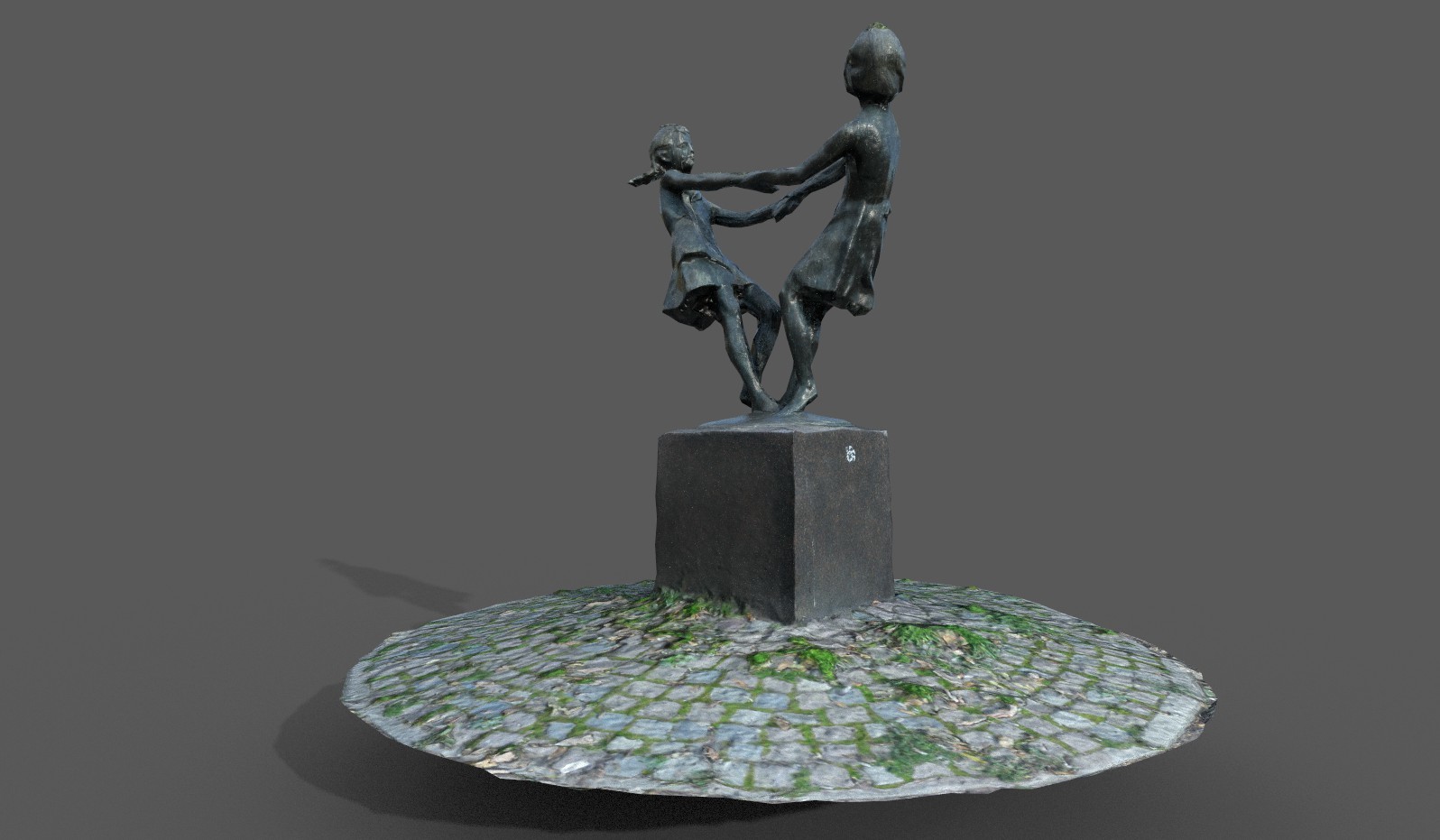

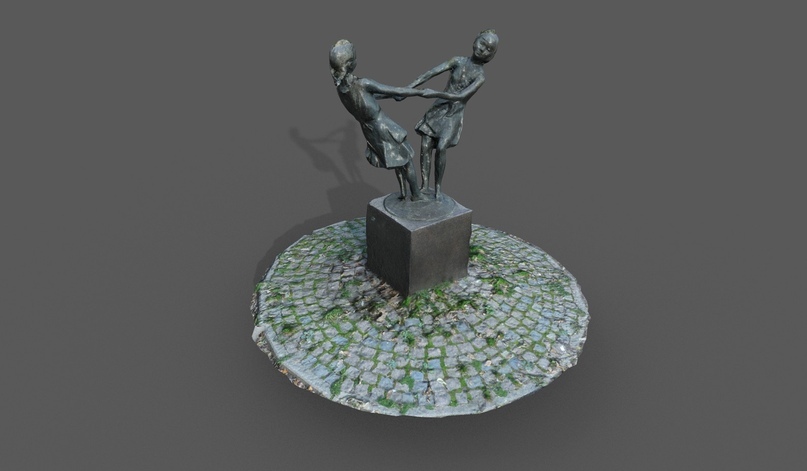

Пионерки с Каменноостровского. (хотя по гуглу это "Дружба" в сквере Аникушкина) Для начала пришлось выгнать голубей. Это засранцы явно патрулировали это место, так что после изгнания с головы одной особи — прилетело этих  «дайпожрать» десятка два. Будучи посланными  — обиженно улетели, но оставили одного «курлыка». Который взгромоздился опять же на голову.

Сложности — скульптура большая. Так что возможности сверху сфотографировать нет. Плюс сильно засрана голубями. И сложная форма. И ракурсы, так что «залезть под юбки» я просто забыл…..сделав в сумме 94 фото.

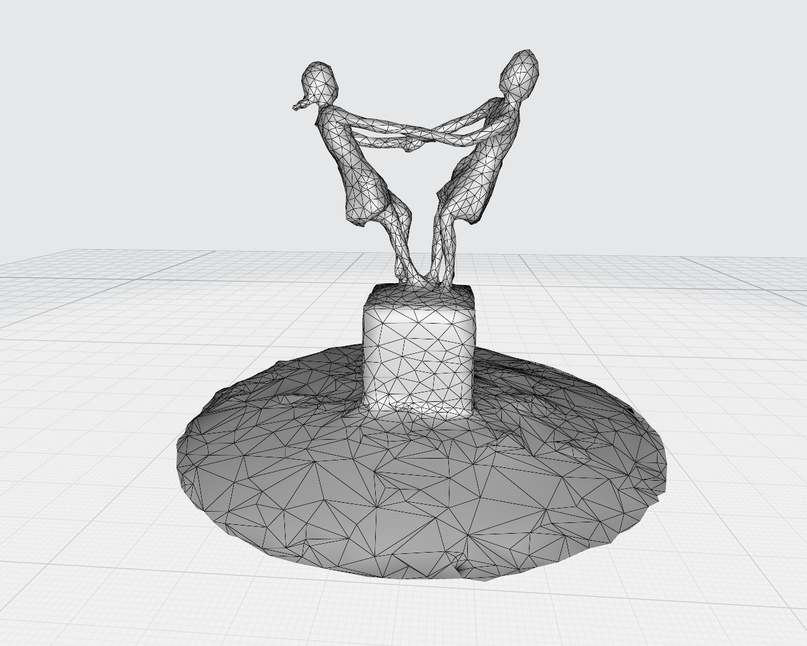

Так что восстановление сетки, восстановление текстуры, упрощение где можно в разумных пределах, сложная ретопология для текстуры, борьба с перфекционизмом в материалах… В общем, оказалась весьма сложная, но интересная и разнообразная задачка.

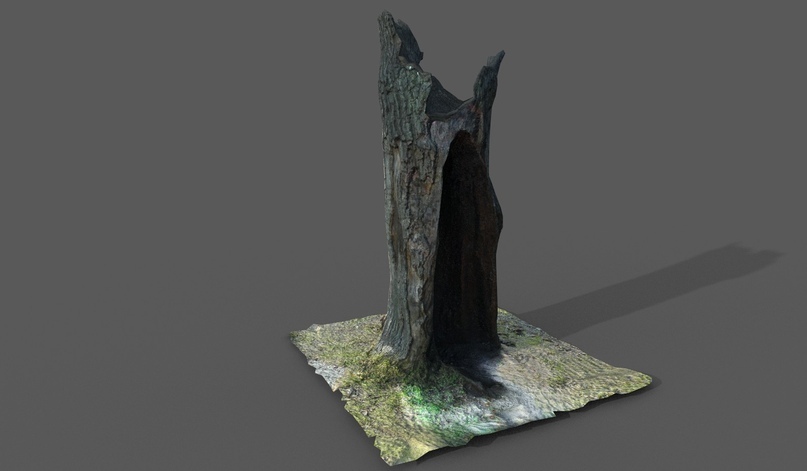

Дуб с заказника. Вообще дуб большой. Здоровый. И весь его сканировать даже не хотелось. но вот дупло…

После сканирования (из того что было отсканировано) пришлось как-нибудь разумно «сломать» вершину и закрыть дырку.

В общем, вот такое оно, вдруг внезапное новое занятие. Другой вопрос, что с этим всем теперь делать....
