Базовые навыки печатника струйной цифровой печати - УФ печать⁠⁠

В типах УФ чернил запутаться ещё проще чем в сольвенте. Есть немного неверное разделение на "мягкие" и "жёсткие". К жёстким у меня вопросов нет, но "мягкие", пожалуйста, давайте называть "тянущиеся", потому как именно в этом смысл данного вида УФ чернил.

УФ чернила, в отличие от водных или сольвентных имеют две суперспособности. Печать готова к эксплуатации примерно сразу как вышла и принтера и ооооочень широкий диапазон пригодных материалов. Сама по себе химия достаточно агрессивна, но даже в случае если нужно печатать по стеклу или металлу, человечество изобрело множество праймеров с разными свойствами.

Белила в макете

УФ печать без белого цвета - деньги на ветер. Белый цвет - является спотом, то есть не участвует в цветоделении. То есть в макете, по умолчанию, его просто нет. А это значит его нужно сделать.

Прокидываем споты

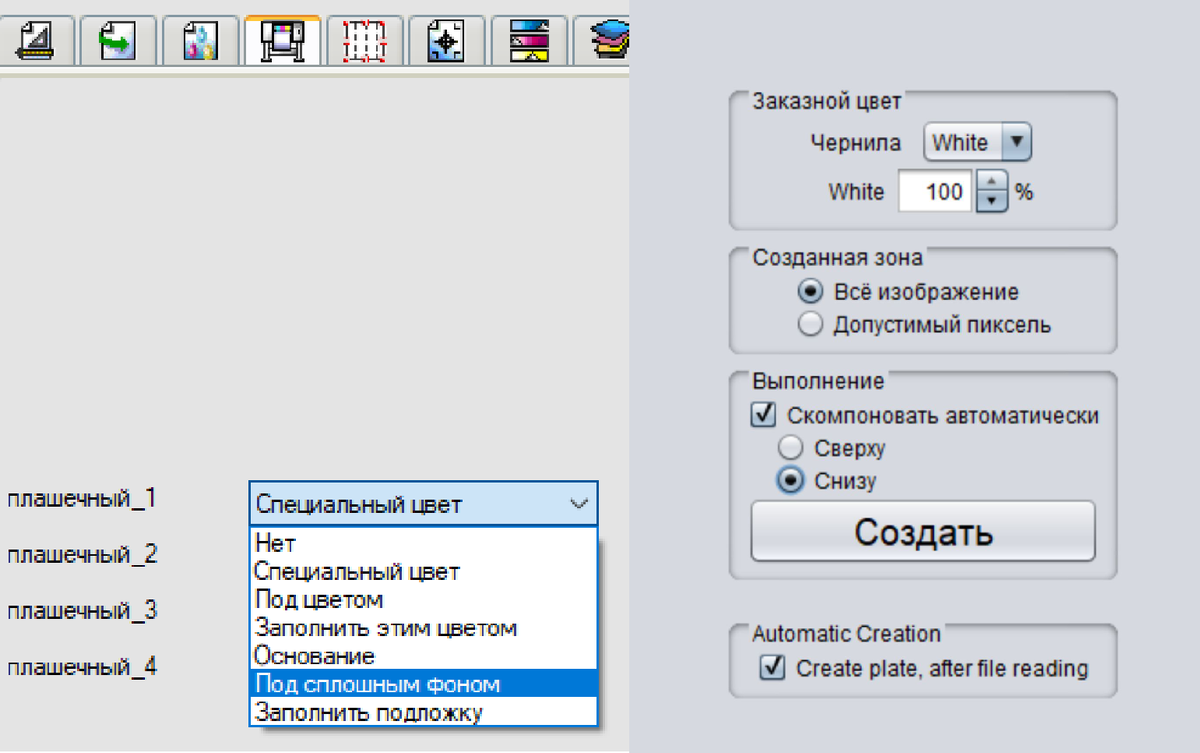

Первый способ - автоматический. Любой приличный софтрип умеет прокидывать белую подложку под цвет. Делается это буквально одной кнопкой. На примере Flexi и RL6

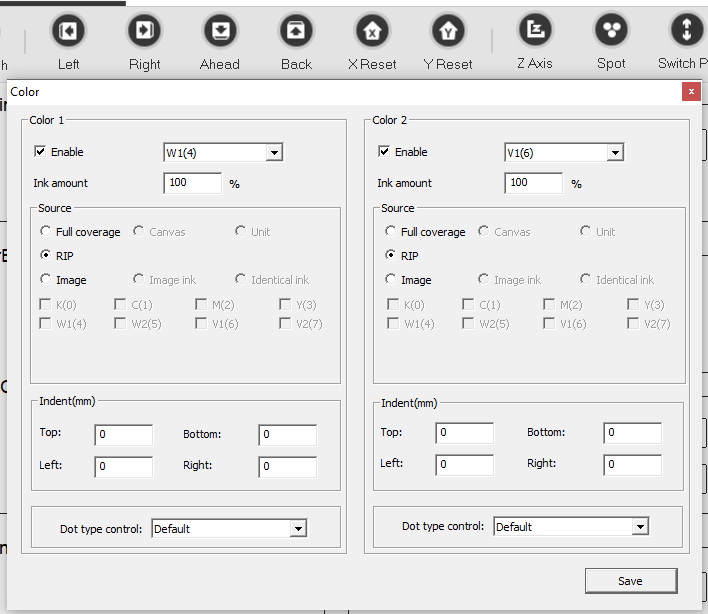

Удобно, быстро, но фотопринт не умеет рулить плотностью белого. И приходится делать это другими методами. Например через управляшку.

Минус способа - не получится прокинуть белый выборочно или градиентом.

Второй способ - ручной. В зависимости от софта конечно же будет отличаться.

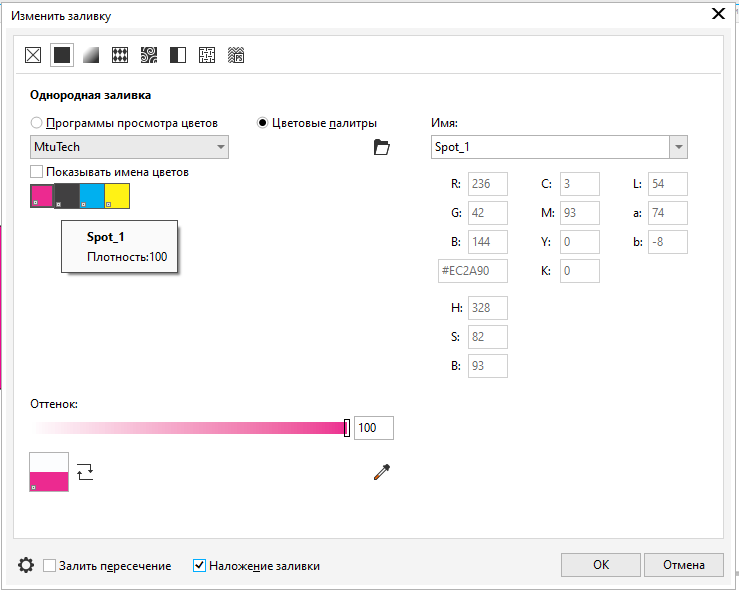

Заливаем нужным спотом поверх цвета, ставим галочку наложения и готово.

Спот прокидывается векторами. Можно задать его процентовку, но способов прокидывать в Кореле споты растром мне не известно. Это минус.

Тут у нас есть прям спот каналы. Не слои, не наложения, а именно каналы. Просто создаём канал с нужным названием и рисуем где нам надо.

Треппинг/Choke

Чернила, в силу того, что они жидкость имеют свойство растекаться даже при идеальном сведении если навалить достаточно много. Более или менее в зависимости от вязкости.

И вот что бы белый или лак не вываливался за пределы цвета нам эта настройка и нужна. Она уменьшает или увеличивает поля заливки спота по границам макета. Примерно как крутить толщину абриса в Кореле

То есть на макетах без мелких деталей, для безопасности, есть смысл выкрутить поджатие побольше. Важно помнить, что на линиях толщиной, например 0,4мм, при поджатии 0,2 получится 0,4 - 0,2 слева - 0,2 справа = ой а где?

Но, с другой стороны если от тех же 0,4 отнять, например 0,15, то совсем не обязательно что мы получим линию белого именно 0,1 потому что чернила имеют свойство растекаться. В зависимости от типа чернил, их температуры и особенно количества степень растекания будет разной.

Режимы печати

А нам тут есть чем порулить. Сильно больше чем в сольвенте или сублимации. Само наличие лампы подразумевает, что она на что то сильно влияет.

Мат/Глянец

Во времена, когда уф печать была в лакшери сегменте, а сольвент доминировал, был регулярный запрос на матовую печать. На сольвенте его получить можно разве что ламинацией. И вот появилась доступная УФ печать, что просит клиент? Глянцу! Логика получить что то не "как у всех" понятна, но печаль глубока.

Однако же, мнение, что уф печать умеет выдавать только глянец - наполовину миф. Степень глянца зависит от времени между тем как чернила попали на материал и засветкой.

Инверсия ламп один из очевидных фокусов как получить более глянцевую печать. Но на разной ширине печати эффект будет разный, так что пользоваться им нужно с осторожностью.

Так же, на глянец влияет интенсивность засветки, скорость движения каретки и, очевидно, сам материал.

Лак/объём

Уровень глянца который мы можем получить при использовании лака для цветных или белых чернил недостижим. Лак банально сильнее растекается. Это наводит на мысли, что по хорошему ему требуется другая форма волны, но мы в этом дебри лезть не будем.

Считается, что лак в уф печати не несёт защитных функций как ламинация. И это так. Ну может немножко, в отдельных случаях.

В задачах, где мы хотим получить визуальный объём очень хорошо работает контраст между глянцем и матом, но если нам нужно нарастить фактический объём как со шрифтом Брайля - белила справляются лучше.

Но, если нам захотелось выборочно сравнять ландшафт то с этой задачей лучше справится именно лак. Такие задачи редки, но иногда появляются на впитывающих или текстурных материалах типа бумаги или фанеры. Так что ограничено применять лак в качестве грунта это реальность. По крайней мере если вам нужна выборочная гладкая область на таких материалах других способов мне неизвестно.

Мягкость/усадка

На примере самоклейки. Чернила ложатся на материал плёнкой, особо не растворяя материал. В зависимости от толщины этой "плёнки" на самоклейке, при сгибании от чернил будет требоваться разная степень гибкости и растяжения. Потому как при достаточной толщине печати, разница между внешним и внутренним радиусом будет слишком велика что бы ей пренебречь.

Чернила не прописанные как тянущиеся могут иметь некоторую гибкость, то что бы печать не лопалась - требуется способность именно к растяжению. Если же мы печатаем тем, что есть - есть смысл поиграть с интенсивностью засветки или уменьшить толщину печати.

При избытке засветки чернила просто трескаются. При недостатке - воняют и имеют проблемы с адгезией.

Отдельная печаль с тянущимися чернилами. Раз на раз не приходится, но экспериментально установлено, что LUS120 не пригодны для UV DTF. Спустя максимум сутки, печать начинает яростно кукожить, достаточно, что бы оторваться от носителя. Похожая история происходит и на прямой печати, если на тонкий материал бахнуть что ни будь с белым и несколькими слоями лака. Оно просто даёт усадку.

Сушка

В отличие от других чернил уф не досохнет после печати. А значит, мы легко можем упереться в потолок скорости не по возможностям ПГ, а по лампам.

Отдельного внимания заслуживают случаи, когда защитное стекло лампы частично перекрывается краской. Букет проблем который может возникнуть обширен. От тонового положения до проблем с адгезией.

При изменении межпроходного сглаживания, мы фактически увеличиваем количество проходов на погонный метр, а значит и количество уф излучения которое получит печати тоже увеличивается. Это важный момент, когда мы пытаемся регулировать мягкость чернил засветкой.

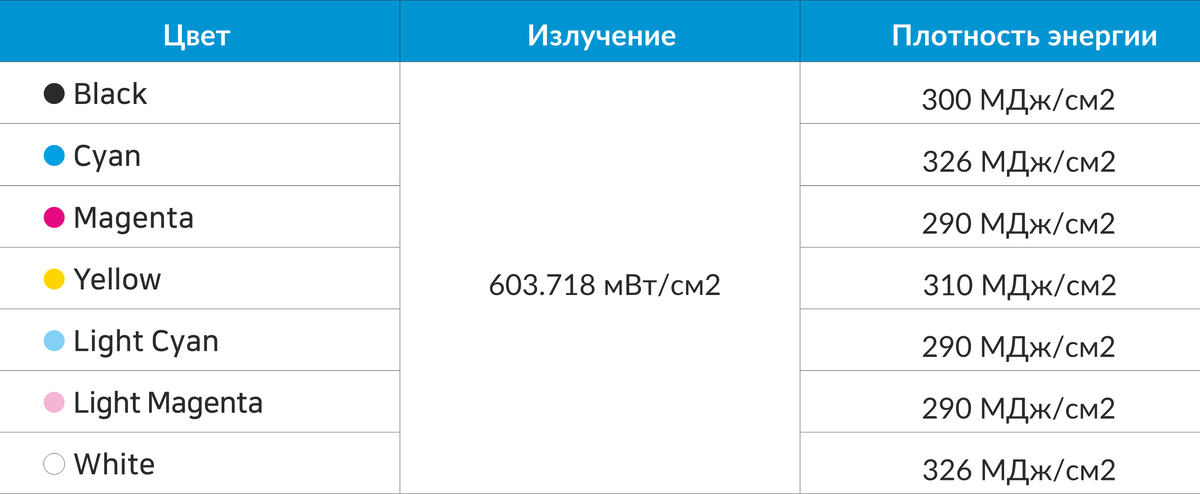

И вот ещё какая штука. Чернила разного цвета, внезапно, сохнут чутка по разному. Белый, требует чуть больше энергии, потому что всегда льётся плотной плашкой и потому что он белый. Разный цвет в большей или меньшей степени отражает уф излучение.

Ну и на добивочку. Показателю мВт/см2 важно на каком расстоянии лампа находится от материала. Приколы типа разного расстояния у правой и левой лампы вполне вероятны.

Переменный зазор

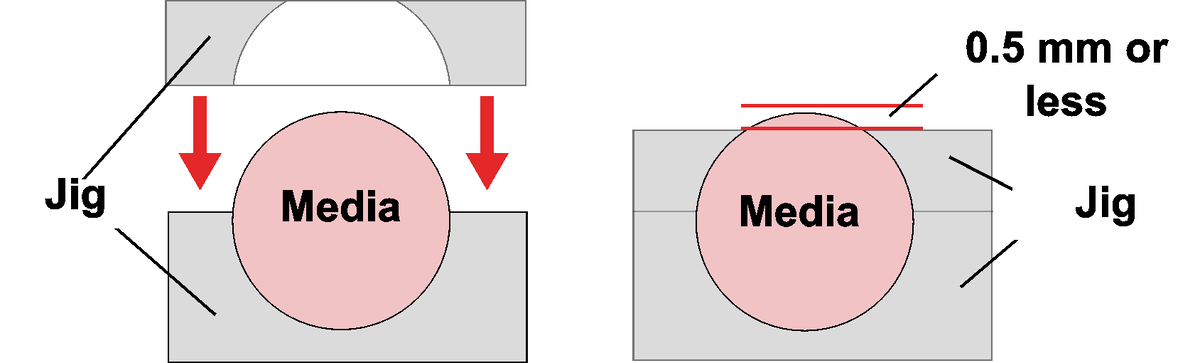

Было бы странно говорить за УФ печать и не затронуть планшетную печать, где она доминирует. С печатью на листовых материалах всё более менее понятно, но вот сувенирная печать по ручкам или какой другой продукции характерна именно переменным зазором. В таком раскладе невозможно свести бидирект, и путей решения проблемы есть два.

1. Занизить скорость каретки так, что бы смещение капли при движении было минимально

2. Печатать в одну сторону

Что из этого будет быстрее сказать сложно. Но на многих машинах заточенных именно под сувенирную печать, с завода стоит только одна лампа. А значит в бидиректе нормально печатать они не способны. Но им и не надо.

К слову, даже в рулонной печати, на разном зазоре, видимо из за разной степени пыления мы получаем разный цвет. Только прикол планшетной печати в том, что зазор может быть разным в пределах одного тиража из за одной кривой ручки которой хочется торчать чуть выше. Ради решения этой проблемы был изобретён т.н. хайдроп, но это тема другого разговора.

Милфы которые нам не нужны

Запах - периодически, вижу заявления мол УФ чернила после печати не имеют запаха. Это жесточайший обман.

Опасности

Обратная засветка

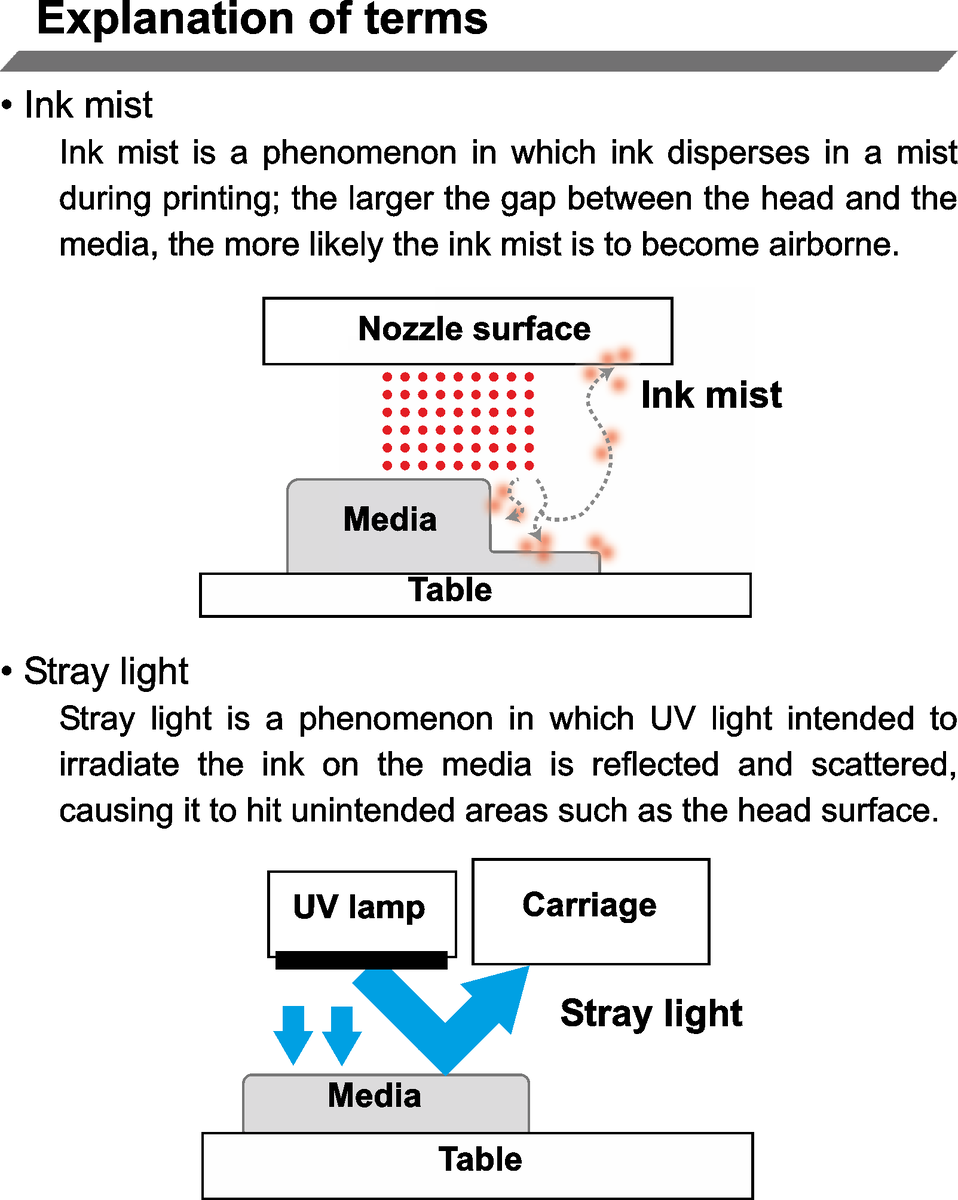

А теперь о грустном. Свет не хочет двигаться туда куда мы хотим. Он хочет быть везде. А ПГ очень не любит когда чернила сохнут непосредственно на ней. Отсюда выходит, что существует безопасный диапазон величины зазора между ПГ и материалом.

В какой то момент лампы начали массово немного разворачивать от пг что бы минимизировать отражения в её сторону. И что было хорошее решение. Но! В ситуации когда в зоне печати есть вертикальные плоскости, такой манёвр только усиливает обратную засветку. Ведь от параллельных плоскостей отражений не бывает, а вот от плоскостей которые находятся под углом к источнику - другое дело.

Пыль/статика

У любого принтера, в зоне печати обитает некоторое количество чернильной пыли. УФ печать характерна тем, что эта пыль засвечивается лампой и мы получаем прекрасный абразив который стачивает зеркало и дюзы. Справедливости ради, пигмент сам по себе является абразивом, но в уф это явление более выражено.

В планшетной уф печати мы имеем дело с такими материалами как акрил и листовой ПВХ. Материалы генерирующие количество статики несовместимое с адекватной работой принтера. Сюжет может случится такой. Подсохшая пыль клубится в зоне печати и постепенно нарастает жирной бородой на подошве ПГ.

Комплекс мероприятий по противодействию стандартный. Работаем с влажностью, статикой и регулярным обслуживанием. Просто требуется чуть больше внимания.
