Автотрансформаторы тороидальные типа АПБ с алюминиевым проводом. Тест-драйв⁠⁠

К посту Старые автотрансформаторы 220/127. Тест-драйв

А теперь я "прогнал" ещё два старых преобразователя напряжения - АПБ-400 1979 года и АПБ-630 1985 года, оба производства Запорожского трансформаторного завода. Это тороидальные автотрансформаторы в круглых карболитовых корпусах, переключаемые круглой колодкой снизу - ничего крутить отвёрткой не надо. Сами торы обмотаны алюминиевым проводом в эмали золотистого цвета (так можно отличить алюминий от меди в трансформаторах). Со знаком качества.

Автотрансформаторы тороидальные типа АПБ с алюминиевым проводом. Тест-драйв Трансформатор, Тест-драйв, Электрика, США, Япония, Техника, Бытовая техника, Питание, Сделано в СССР, Адаптер, Длиннопост

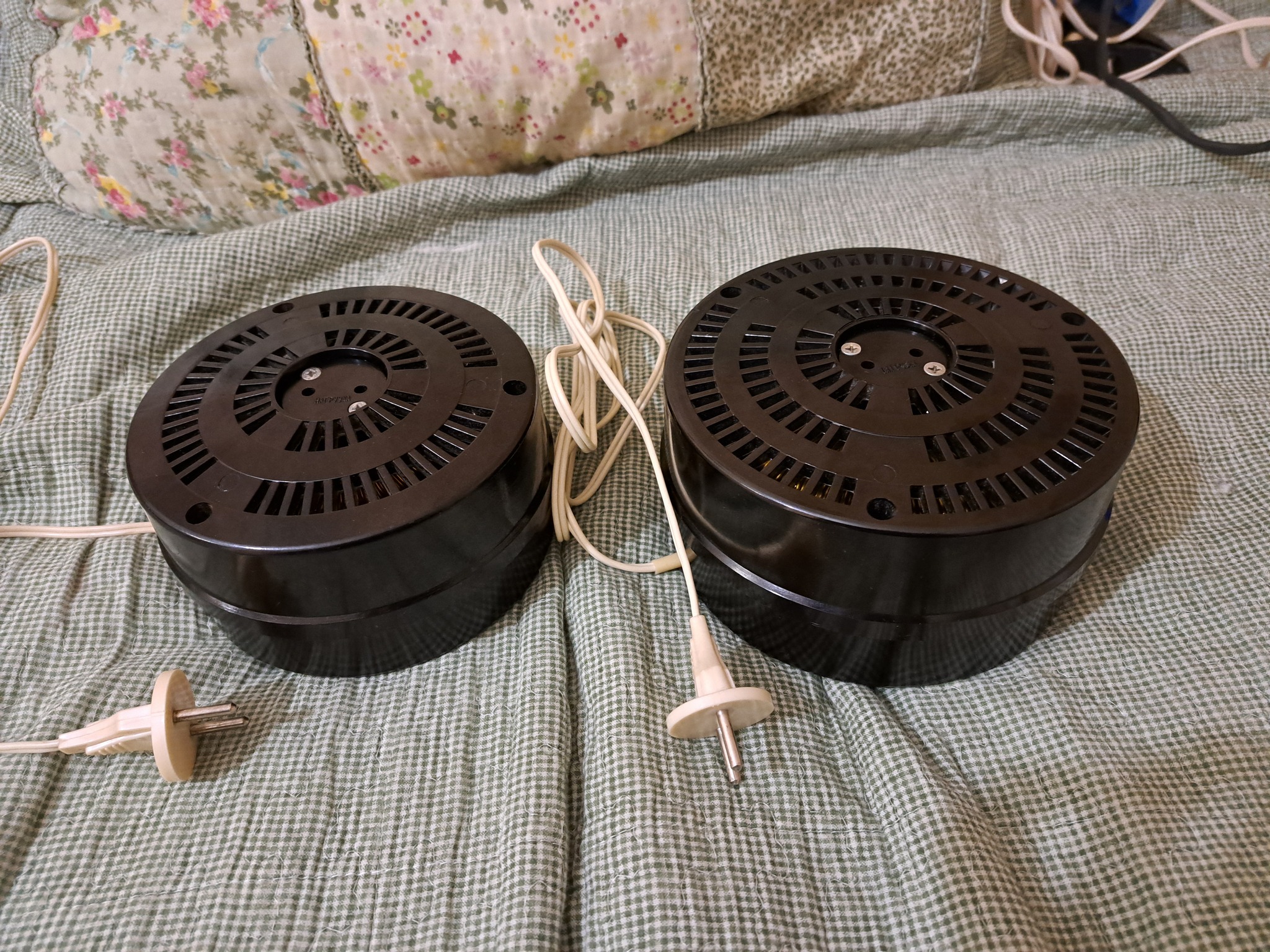

АПБ-400 и АПБ-630

Сначала проверяем АПБ-400.

220->129 вольт, для американской техники нормально, для 110 вольт плохо, для "японцев" на 100 вольт не подходит.

Переключаем колодку на "127В/220В"...

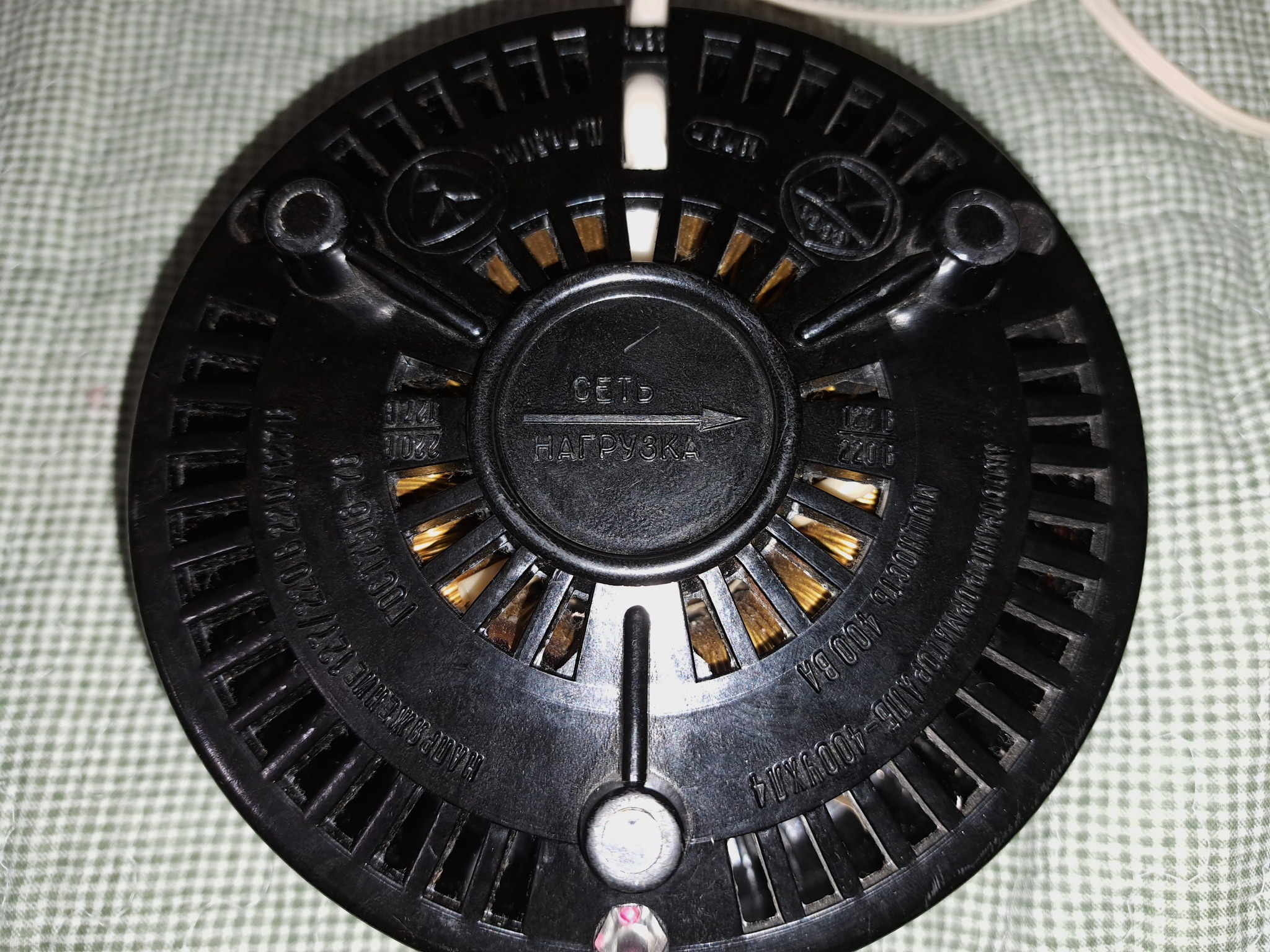

127/220

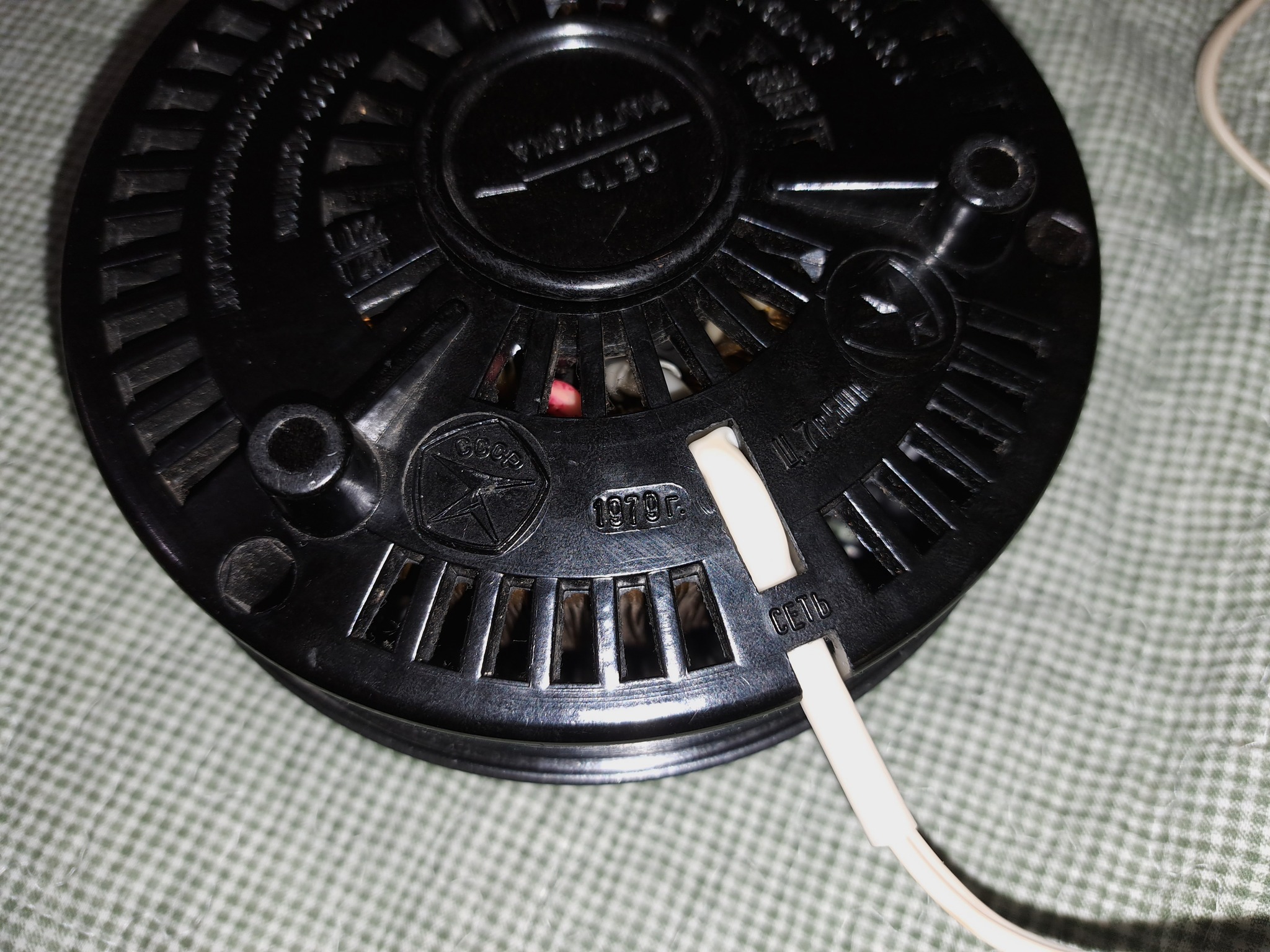

1979, знак качества в наличии!

И прогоняем:

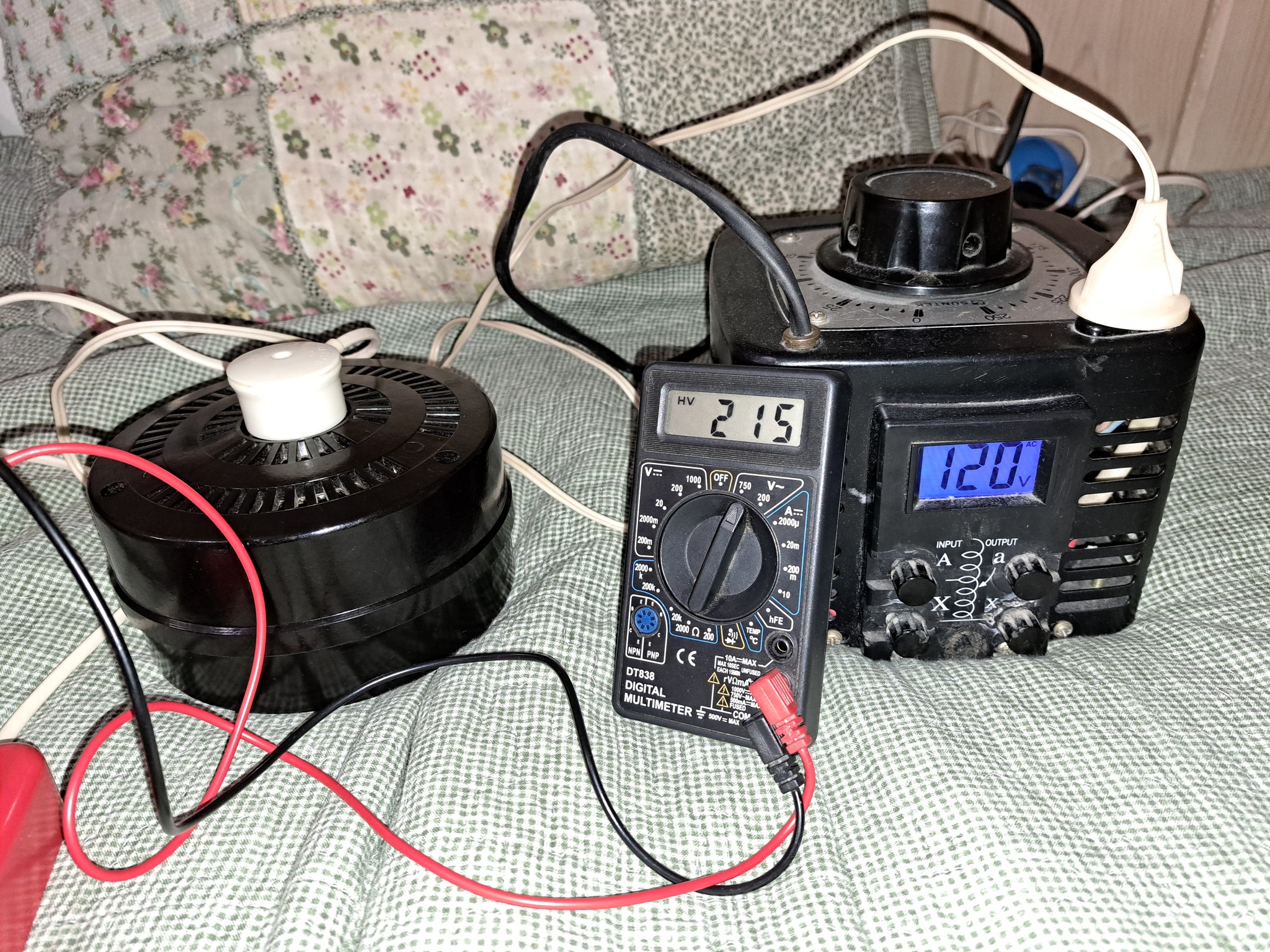

120В->215В. Нормально.

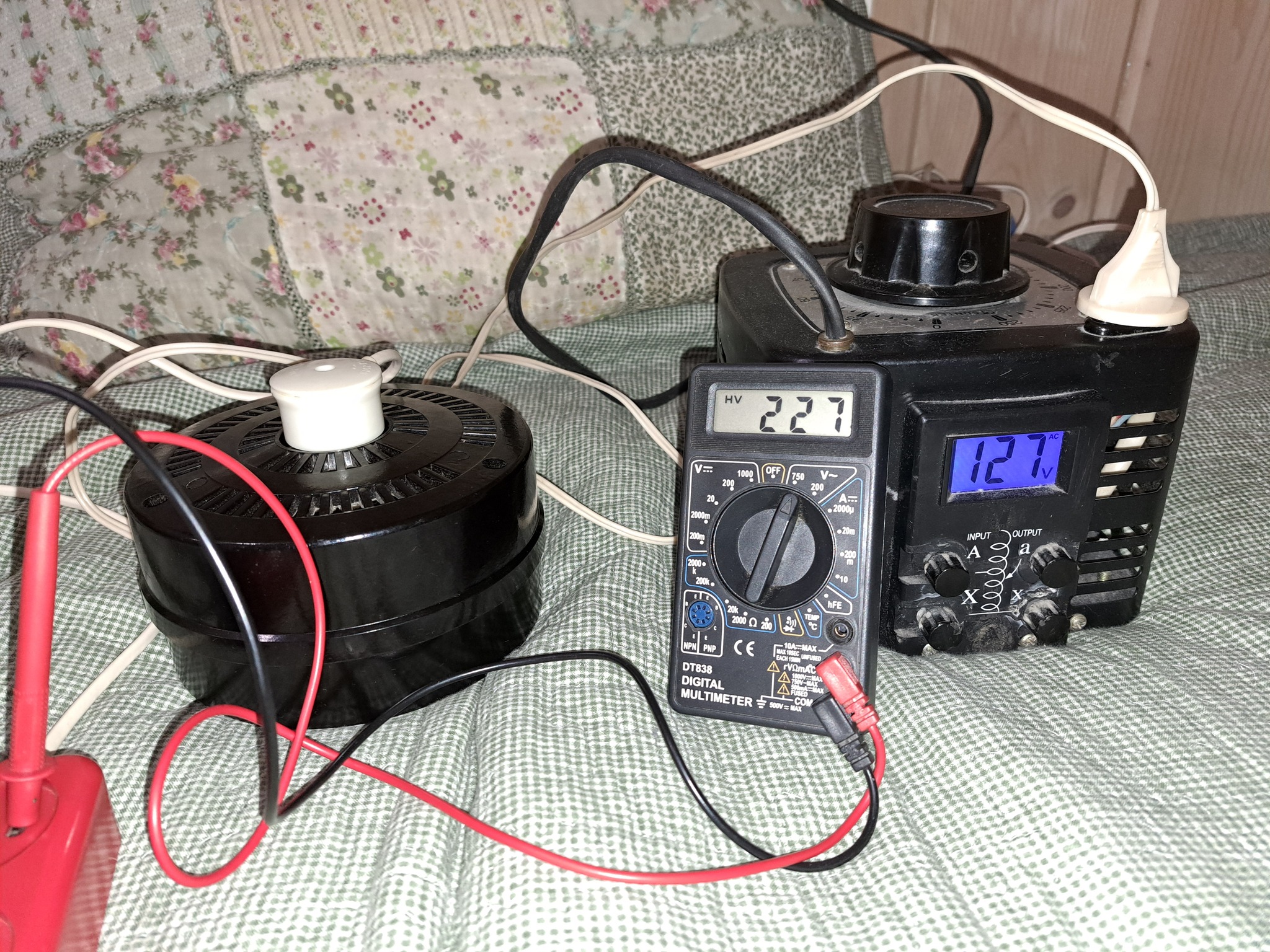

127В->227В. Отлично.

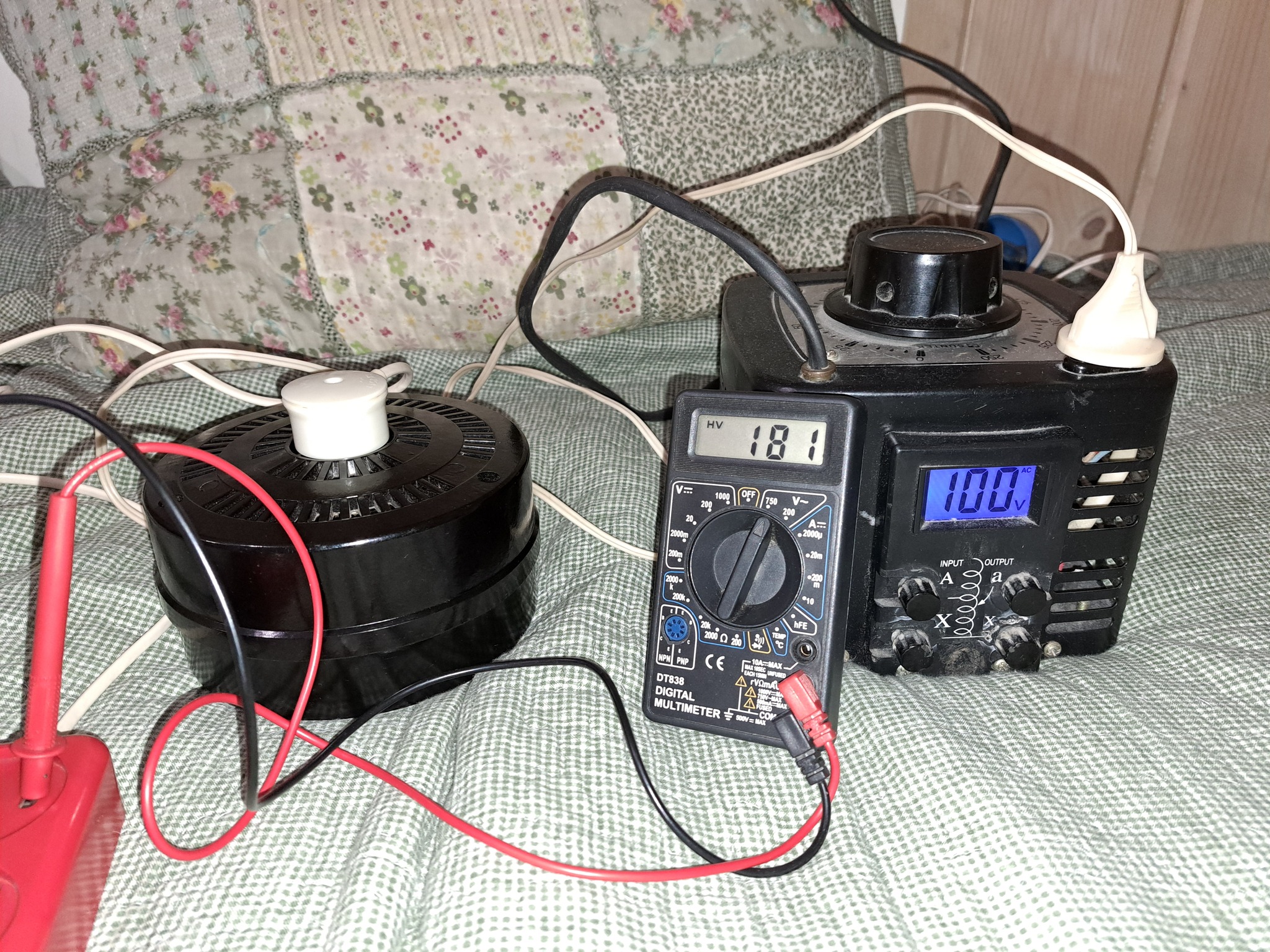

100В->181В. Мало.

110В->198В. Маловато, но приемлемо.

Теперь берём АПБ-630 и прогоняем его:

220В->128В. Всё отлично работает, американские устройства можно включать (хоть и не любые)

Переключаем колодку и тестим:

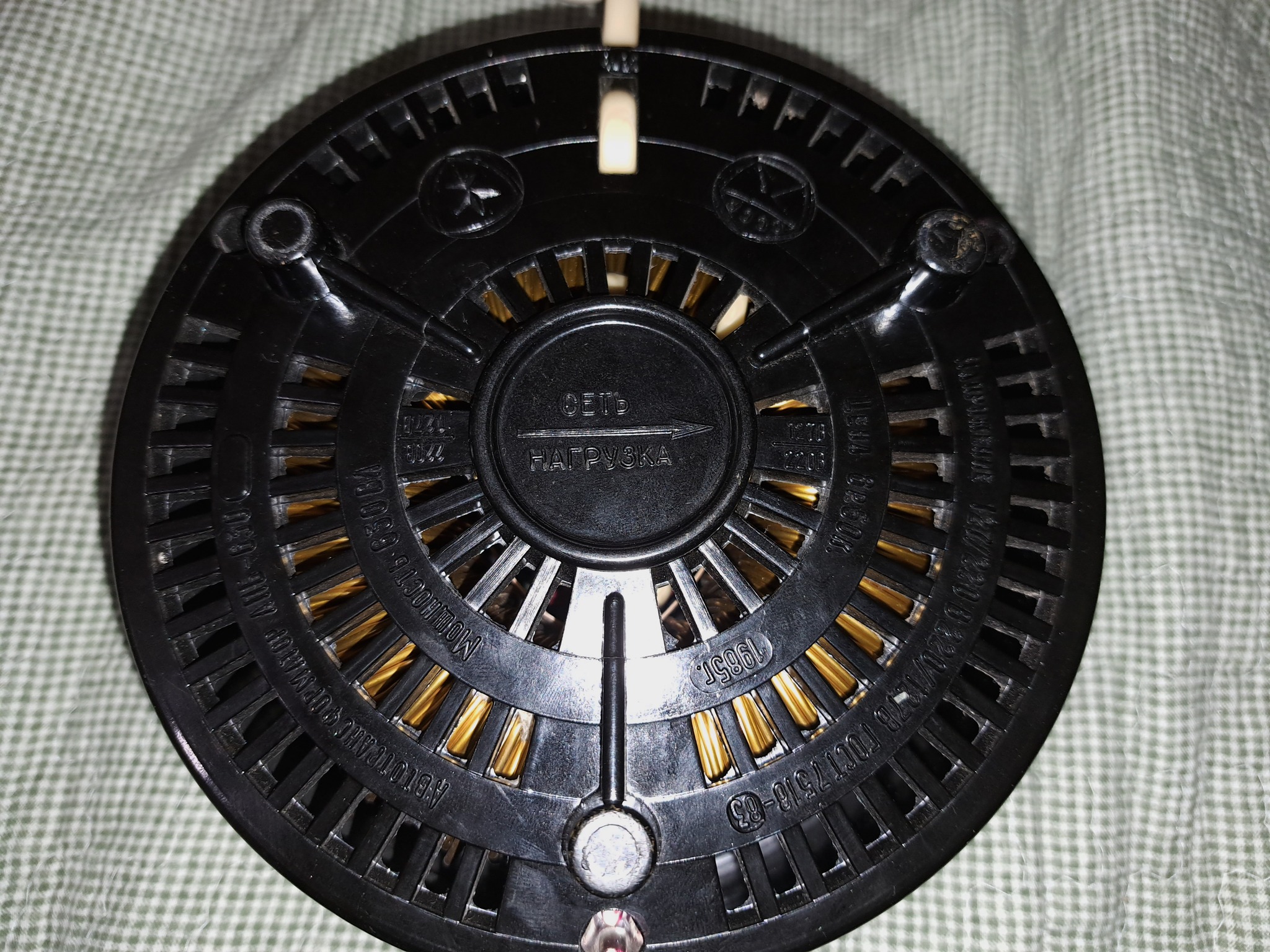

1985, 127/220, и тоже со знаком качества

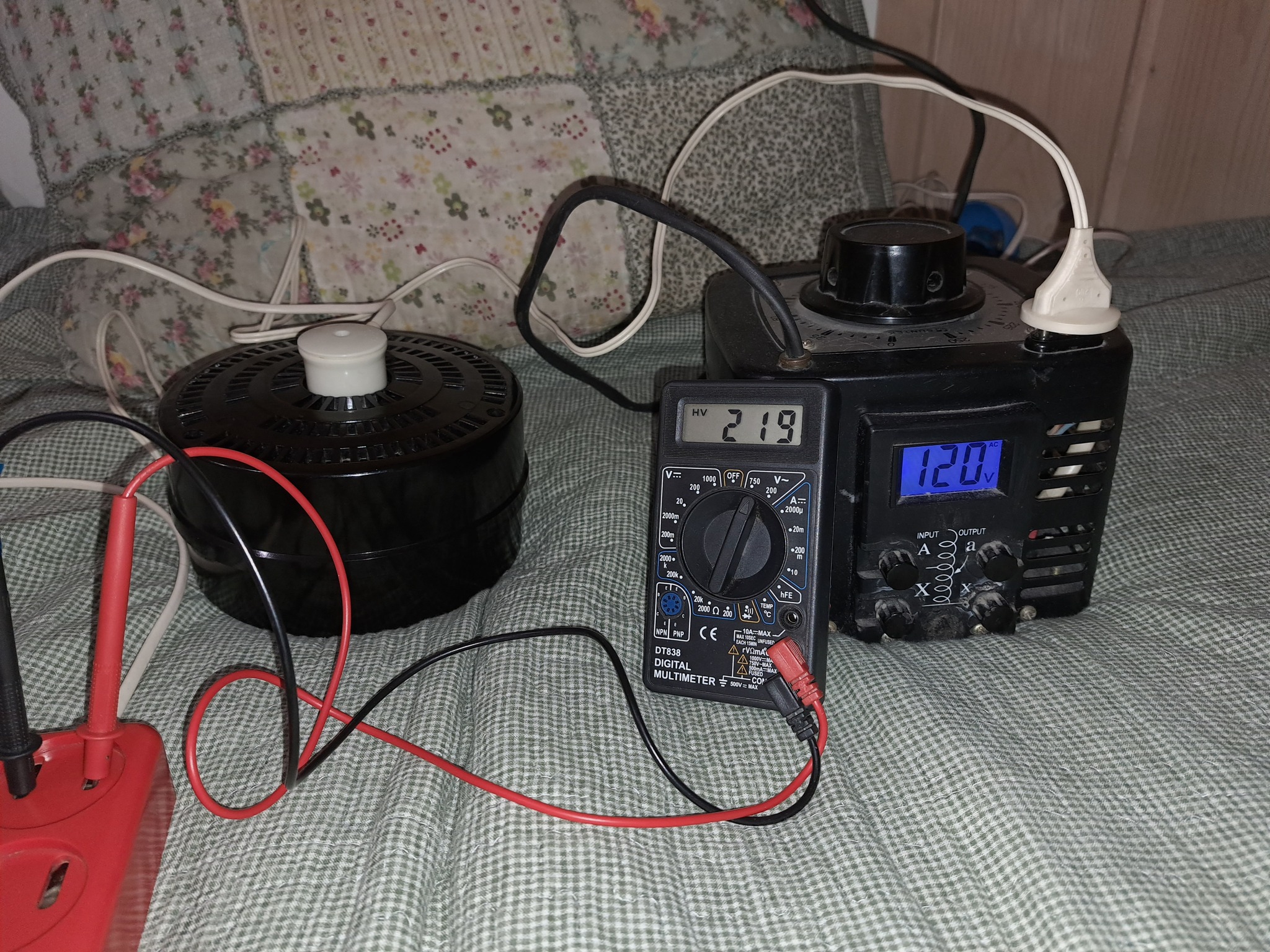

120В->219В. Американское напряжение отлично повышает.

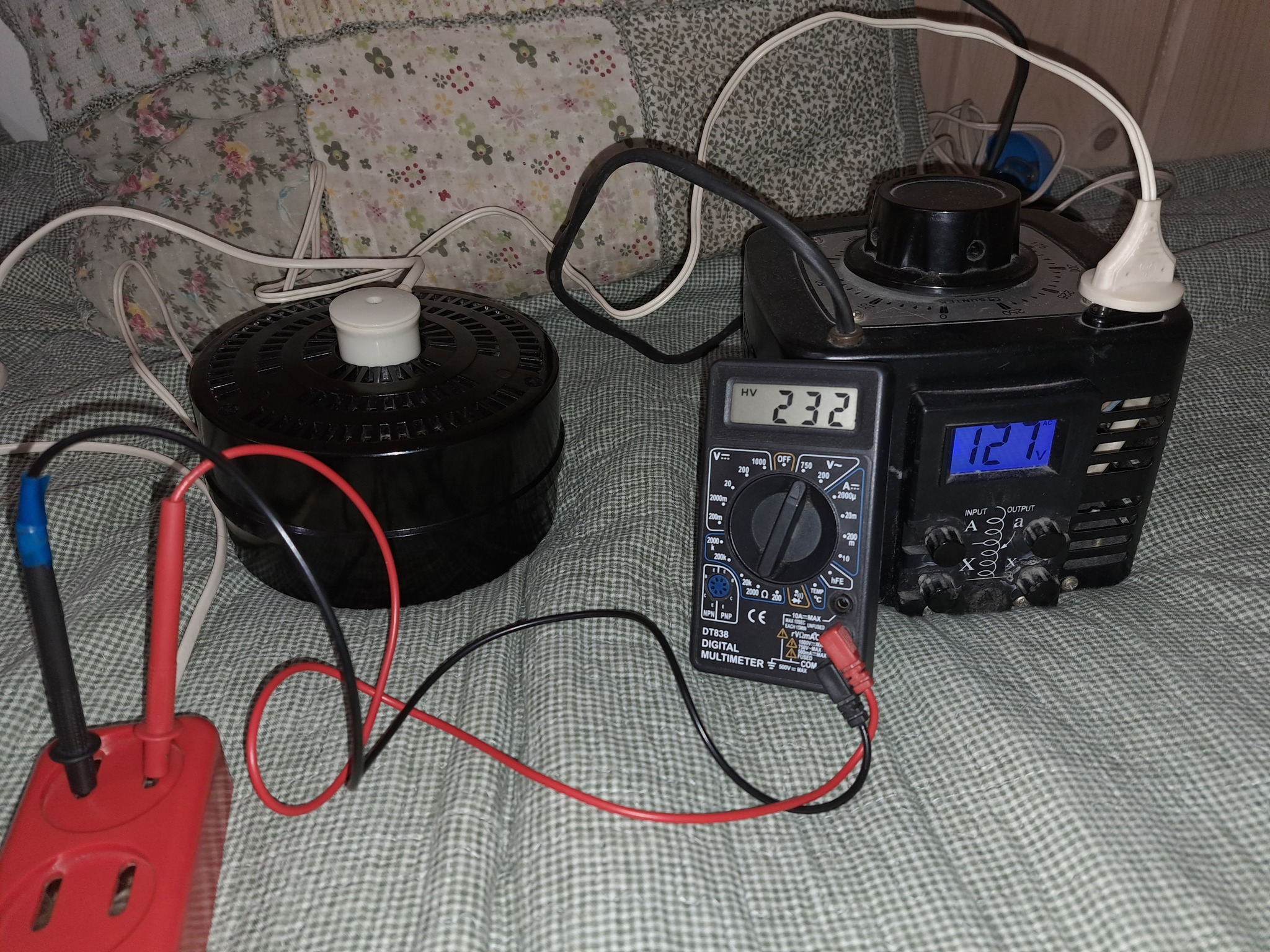

127В->232В. Выдаёт сразу европейские 230 вольт.

110В->203В. Приемлемо.

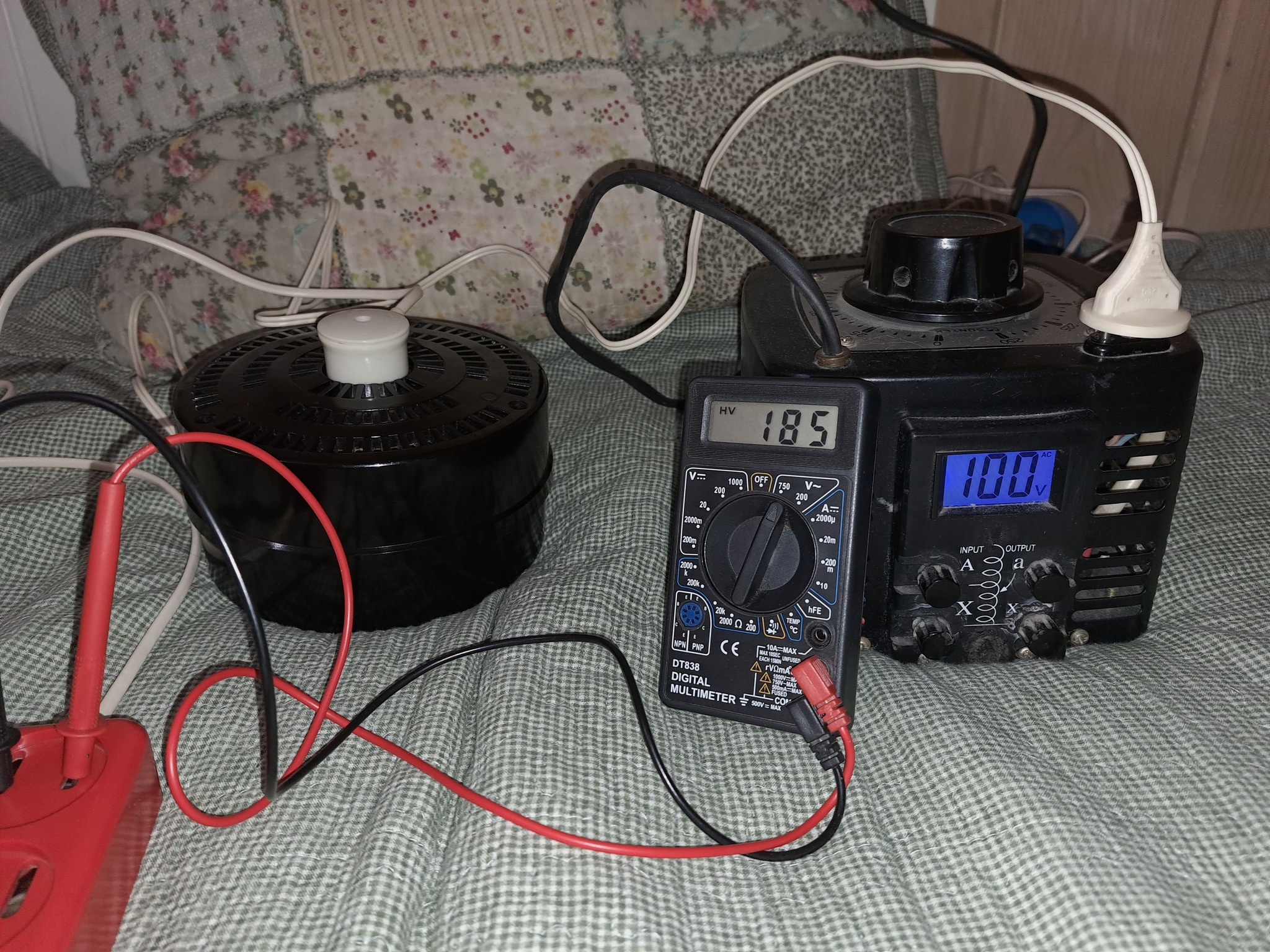

100В->185В. Мало.

На этом всё. Других схем подключения этих блоков нет. Итого - они подходят для американской техники на 120 вольт, очень ограниченно подходят для техники на 110 вольт и не подходят для японского на 100 вольт, повышать можно нормально только 110 и 120 вольт. Так как намотаны алюминиевым проводом, они не любят перегрузки.
