Американский вдоводел⁠⁠

Война в Корее в очередной раз наглядно продемонстрировала и без того очевидную истину. Для обеспечения превосходства над противником военная техника должна не только иметь лучшие характеристики. Зачастую необходимо использовать новые технологии и новые решения. Без этого вряд ли удастся добиться успеха. В контексте авиации начала пятидесятых годов прошлого века это означало большие скорости и высоты полета, а также лучшую маневренность. Надо заметить, в то время авиация только-только начала осваивать сверхзвуковые скорости и диапазон скоростей М>1 был скорее загадочной новинкой, нежели привычной «обстановкой». Именно штурмовать большую скорость в начале 50-х надумали инженеры компании Lockheed. По их задумке, новый самолет должен был в два раза обгонять звук и, как потом окажется, весь проект будет подчинен именно этой цели.

Идея создания двухмахового истребителя была предложена главой локхидовского отдела по секретным разработкам Кларенсом «Келли» Джонсоном еще в начале 1950 года. Однако в то время будущий отдел Skunk Works – это название появится лет через десять – был занят другими проектами и новый истребитель начали создавать только через полтора года. Дело в том, что поначалу идея Джонсона казалась руководству и военным слишком смелой. Но к середине Корейской войны стало понятно, что на имеющейся технике больше не повоюешь и истребительная авиация просто обязана менять свой облик. В то же время, команде Джонсона не запретили проводить исследования на предмет перспектив истребителей. Позже это благоприятно сказалось на сроках воплощения концепции.

Погоня за скоростью обусловила ряд основных особенностей конструкции самолета L-246 (таким было обозначение проекта в конструкторском бюро). Для достижения скорости в M=2 конструкторы «Локхида» одновременно стали воплощать две идеи. Первая касалась установки двигателя максимально возможной мощности, а вторая подразумевала обеспечение минимального сопротивления планера. Поскольку создание двигателя для двухмахового L-246 не входило в обязанности конструкторской группы Келли Джонсона, мы пока остановимся только на аэродинамической и весовой стороне проекта. Как в первые годы авиации, конструкция L-246 делалась максимально легкой, естественно, без потери прочности. Похожим образом старались сделать и внешние обводы самолета. Так, на поверхности фюзеляжа и крыльев конструкторы постарались оставить только минимально необходимое количество технических лючков и т.д. Более крупные агрегаты, такие как фюзеляж, крыло или хвостовое оперение, делались в виде своеобразного компромисса между минимальным сопротивлением и эффективной работой. Поэтому крыло нового истребителя в итоге оказалось непривычно малым. Впоследствии это приведет к появлению прозвища «The missile with a man in it» («Ракета с человеком внутри»).

Надо заметить, подобный подход к аэродинамике самолета не стал исключительно положительным. Да, скоростной потенциал истребителя стал гораздо выше, чем у «традиционных» для того времени самолетов. Но высокая максимальная скорость плохо сказалась на маневренности. Правда, заказчик в лице ВВС США был не против. Предполагалось, что L-246 станет перехватчиком в классическом понимании этого термина. Он будет взлетать, быстро выходить в район перехвата, быстро атаковать цель и возвращаться на базу. Маневренный воздушный бой в эту концепцию входил исключительно в качестве небольшого и далеко не основного дополнения. Так что военные не возмущались по поводу специфических характеристик создаваемого самолета.

Сравнительно плохие маневренные качества L-246 имели несколько причин. Главная из них касалась крыла. Несколько экспериментальных самолетов серии «X» и ряд испытаний в NACA к началу создания нового истребителя позволили выяснить особенности полета со скоростью, в два раза превышающей скорость звука. Среди прочего, на таких скоростях теряло эффективность стреловидное крыло. Более удобными и перспективными выглядели треугольные или трапециевидные плоскости. Большие скорости также требовали еще более тонкого крыла, чем раньше. В итоге конструкторы «Локхида» остановились на трапециевидном крыле с удлинением около 2,45 и тончайшим для того времени профилем – всего 3,4%. Малая толщина крыла привела к тому, что радиус кривизны носка крыла не превышал 0,5 миллиметра. Все это требовало новых материалов и новых технологий, способных обеспечить должную точность изготовления деталей. Впоследствии техникам строевых частей приходилось даже накрывать крылья самолетов F-104 специально изготовленными брезентовыми чехлами с мягкими вставками. Без них запросто можно было повредить кромку крыла и даже получить травму. Однако тонкое крыло малого удлинения эффективно только на высоких скоростях. Для обеспечения нормальных взлетно-посадочных характеристик Джонсону сотоварищи пришлось оборудовать крыло отклоняемыми носками по всей длине и щелевыми закрылками большой площади.

Экономия объемов фюзеляжа потребовала от инженеров оснастить F-104 Т-образным хвостовым оперением. Других способов дать самолету цельноповоротный стабилизатор просто не было. Стоит отметить тот факт, что эффективность стабилизатора, выполнявшего функции руля высоты, была достаточной для парирования момента на пикирование, который возникает в трансзвуковом диапазоне скоростей. Одновременно с этим склонность к пикированию в некоторой мере компенсировалась высокой тяговооруженностью – самолет мог быстро «проскочить» через опасный диапазон скоростей и далее лететь более стабильно. Руль направления разместили в задней части киля. По своим размерам он не представлял чего-либо примечательного.

В качестве силовой установки для будущего F-104 был выбран двигатель General Electric J79-GE-3. Этот форсированный турбореактивный двигатель создавался одновременно с самолетом. Расчетная тяга ТРД превышала 4500 кгс, что в сочетании с расчетной взлетной массой истребителя порядка десяти тонн давало достаточно неплохую тяговооруженность. Разработка двигателя шла достаточно трудно, из-за чего в ходе испытаний самолета возникло несколько проблем, но о них немного позже.

Вооружение проекта L-246 имело в своем составе одну шестиствольную автоматическую пушку M61 Vulcan и два узла для подвески управляемых ракет. Подразумевалось, что двух ракет будет достаточно для перехвата самолетов противника. По современным меркам этого мало, но в начале 50-х посчитали, что две ракеты и двухмаховая скорость вполне приемлемы для перспективного перехватчика. В конце концов, пушка «Вулкан» имела огромную для того времени скорострельность в четыре тысячи выстрелов в минуту. В свете отсутствия достойных серийных ракет «воздух-воздух» сочетание всего двух управляемых боеприпасов и скорострельной пушки выглядело наилучшим решением с заделом на несколько лет вперед.

Наконец, в соответствии с последними требованиями к безопасности авиационной техники, команда Джонсона предусмотрела на L-246 катапультное кресло. Поскольку облик средств спасения в 50-х годах еще не был отработан, выброс кресла с летчиком происходил не вверх, как принято сейчас, а вниз. Такой способ спасения пилота был выбран по нескольким причинам. Во-первых, катапультирование вниз было проще в техническом плане; во-вторых, по причине невозможности столкновения кресла с хвостовым оперением можно было уменьшить скорость выброса, а в-третьих, летчик почти не рисковал получить компрессионную травму позвоночника. Только все три плюса компенсировались довольно серьезными минусами. Так, при отстреле кресла вниз пилот испытывал немалую отрицательную перегрузку, что само по себе далеко не полезно для здоровья и самочувствия. Кроме того, перед раскрытием парашюта кресло с летчиком теряло не менее 400-450 метров высоты. Таким образом, на взлете или при посадке серьезная авария ставила пилота перед непростым выбором: катапультироваться и быть «выстреленным» в землю либо упасть вместе с самолетом. И хорошо, если была возможность спланировать и жестко сесть на брюхо...

Строевые летчики вряд ли бы одобрили такую особенность системы спасения. Но военное руководство США, видя результаты воздушных боев над Кореей, больше внимания уделяло летным характеристикам и тактическим преимуществам нового самолета, нежели катапультированию летчика. Осенью 52-го проект L-246 был одобрен комиссией ВВС и 12 марта 1953 года от Lockheed потребовали построить два опытных экземпляра истребителя XF-104. Вместе с армейским обозначением новый самолет получил и собственное имя – Starfighter («Звездный боец»). На сборку первых двух экземпляров теперь уже F-104 ушло менее года. При этом еще до начала испытаний Пентагон – по-видимому, оценив перспективы истребителя – сделал заказ на еще 17 предсерийных самолетов YF-104 и шести серийных F-104 версии «А». В целом, господа из Пентагона относились к проекту с большим оптимизмом. К примеру, планировалось, что первые «Старфайтеры» пойдут в войска уже в 59-м году. В компании Lockheed этот оптимизм не разделяли. Проблемы начались еще на стадии сборки опытных экземпляров. Когда первый XF-104 был в достаточно высокой степени готовности, выяснилось, что «Дженерал Электрик» не успевают доделать новый двигатель к ранее оговоренному сроку. Поскольку в «Локхид» не хотели срывать сроки, пусть даже и по чужой вине, в срочном порядке пришлось переделывать конструкцию опытных самолетов для установки двигателей Armstrong Siddeley Sapphire. Он имел немного более низкие характеристики, чем J79-GE-3, но выбирать было почти не из чего.

До конца 1957 года 52 построенных самолета использовались в ходе испытаний на базе Эдвардс. Первоначальные планы о начале поставок в 56-м году были сорваны, но даже через год после этого срока истребитель все еще не был готов. Особенности управления, вооружение и эксплуатационные показатели F-104 уже не в полной мере устраивали военных. В результате Starfighter перестал рассматриваться в качестве основного перехватчика на ближайшие несколько лет. Теперь он стал только лишь временной мерой в ожидании F-106 Delta Dart. В конце зимы 57-го Пентагон отказался от закупки разведывательного RF-104. Заказ на F-104, в свою очередь, сократился до 146 машин. О старых планах на 650-700 машин уже не вспоминали.

26 января 1958 года можно считать началом карьеры «Старфайтера». В этот день состоялась торжественная церемония передачи первых строевых самолетов 83-й эскадрилье ПВО. Летчики отнеслись к новой технике с энтузиазмом. Правда, вскоре оптимизм пропал: в течение пары месяцев было потеряно полдесятка машин. F-104 оказался слишком строгим даже для опытных военных летчиков. Причем, как отмечали те, кому посчастливилось не разбиться вместе с самолетом, Starfighter никак не «предупреждал» о неправильном пилотировании. Он сразу же сваливался в штопор. Из-за аварий в 58-й эскадрилье с апреля по июнь 58-го года полеты на F-104 были приостановлены. Тем не менее, производство новых самолетов продолжалось и они по-прежнему уходили в части. В прочих соединениях освоение нового самолета тоже было далеко не простым. Истребители регулярно бились и порой уносили жизни пилотов. Вероятность гибели летчика увеличивала и катапульта. Поскольку переделывать ее было уже поздно, летчикам при полетах на малой высоте рекомендовалось перевернуть самолет «кверху брюхом» и катапультироваться. Само собой, не всегда была возможность проделать этот маневр.

Армейские острословы быстро придумали «Старфайтеру» новые прозвища. На разных базах F-104 стали называть то «Летающим гробом» («Flying Coffin»), то «Оставляющим вдов» («Widowmaker»). На этом фоне кличка «Беременная булавка» («The Pregnant Hatpin») выглядела не так уж обидно. А тем временем фирма «Локхид» предлагала новые варианты использования и оснащения самолета. К примеру, была начата разработка ракеты «воздух-воздух» с ядерной боевой частью. Однако ракета с килотонной боеголовкой не позволяла подвешивать ее на крылья. Под фюзеляжем «Старфайтера» она сильно мешала на взлете и не позволяла садиться, не сбросив ее. Зато были созданы и серийно производились несколько модификаций истребителя:
- F-104A. Базовая версия;
- F-104B. Учебный двухместный истребитель. За исключением дополнительной кабины и некоторой электроники аналогичен варианту «А»;
- F-104C. Представляет собой базовый «Старфайтер» с новым двигателем GE J79-GE-7, новой прицельной аппаратурой и подфюзеляжным пилоном для подвески вооружений;
- F-104D. Модернизированный учебный F-104B;

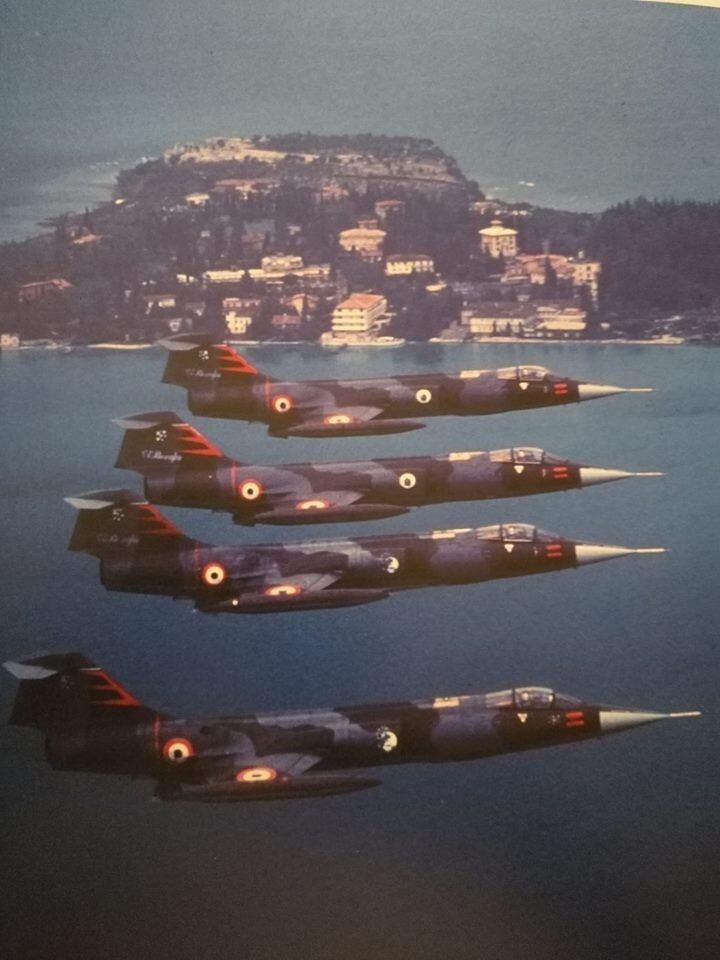

- F-104G, F-104J, F-104S – экспортные варианты F-104A, предназначенные для поставок в Германию, Японию и Италию соответственно. Друг от друга и от исходного истребителя отличаются составом бортового оборудования.

В середние 60-х годов перспективы «Старфайтера» были достаточно понятными. Поэтому на 22 серийных самолетах были демонтированы некоторые части БРЭО, а взамен их установлены телекамеры и аппаратура дистанционного управления. Под индексом QF-104 эти самолеты использовались на испытаниях зенитных ракет в качестве радиоуправляемых мишеней.

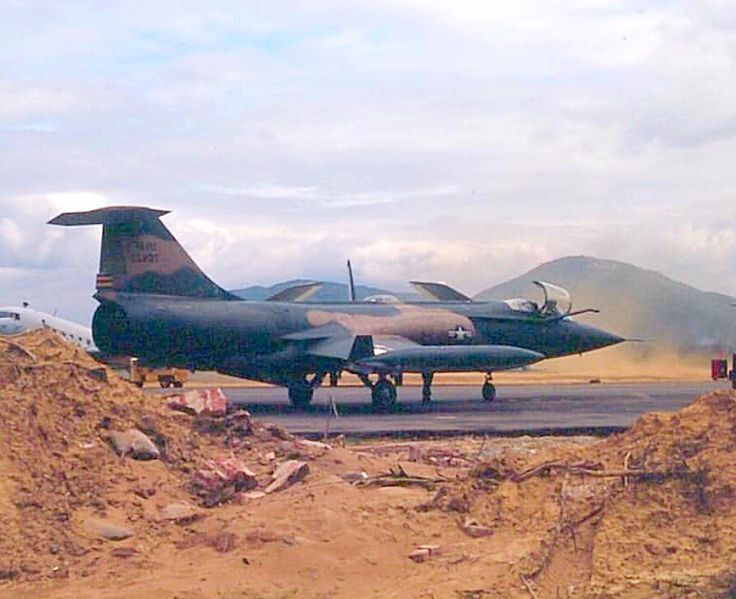

Несмотря на то, что F-104 дослужили до самой Вьетнамской войны, особых успехов в бою они не имели. В 1965 году 476-е крыло было отправлено в Южный Вьетнам. По имеющимся данным, там были F-104C с возможностью атаки наземных целей. Подробности применения никогда не публиковались, из чего часто делается вывод об отсутствии каких-либо успехов. Пару месяцев американские летчики поработали во Вьетнаме, после чего их перевели на Тайвань работать в ПВО острова. 20 сентября один из F-104 случайно (по официальной американской версии) вошел в воздушное пространство КНР, где был сбит китайским МиГ-19. Американский пилот погиб.

В то время, когда 476-е крыло работало на Тайване, модификации F-104A и F-104B начали сниматься с вооружения. Их работу теперь доверяли вариантам «C» и «D» соответственно. Именно на этих самолетах летала та часть 476-го крыла, которую в 66-м снова отправили во Вьетнам. Базировавшиеся в Таиланде самолеты использовались для прикрытия самолётов дальнего радиолокационного обнаружения ЕС-121 непосредственной поддержки войск и разведки (в том числе над Лаосом). Боёв с северовьетнамскими истребителями не было, но один самолёт, непреднамеренно оказавшийся в воздушном пространстве Китая, был сбит 20 сентября 1965 в поединке с китайским J-6, пилот погиб. Поиски обломков также закончились трагедией: вылетевшая пара других «Старфайтеров» сталкивается в воздухе между собой и разбивается. Неделю спустя огнём с земли был сбит ещё один F-104C, пилот погиб. После этого оставшиеся самолёты отозвали обратно на авиабазу Джордж в США. Всего за войну было потеряно 14 «Старфайтеров».

Самолеты 476-го авиакрыла были последними F-104 в США. За несколько лет эксплуатации из почти трехсот серийных F-104 была потеряна четверть. Погибло два десятка летчиков. В 1966 году серийное производство для собственных нужд было прекращено.

Вскоре после начала полноценного серийного производства самолета F-104A новым истребителем заинтересовалась Канада. По запросу официальной Оттавы на «Локхиде» начали работы над переделкой самолета под канадские нужды. Первоначальный контракт Канады и «Локхида» подразумевал строительство опытных машин и серии из 38 истребителей. Далее производство было развернуто в Канаде. Для собственных нужд эта страна собрала 200 истребителей и еще 140 было продано в третьи страны.

С 1962 года в немецкие части стали поступать первые F-104G, собранные на территории Германии. За полтора года на новую технику «пересадили» 12 полков ВВС ФРГ. Отличия F-104G от изначального Starfighter были почти такими же, как и у CF-104. На основе F-104G, практически без изменений в конструкции и оборудовании, была создана модификация F-104J для Японии. Как и другие страны, Япония получила несколько самолетов из США, а остальные сделала своими силами

Помимо продажи специальных модификаций для дружественных стран США торговали подержанной авиационной техникой. К примеру, в 65-м Пакистан получил пару десятков «б/у» F-104A. В том же году Пакистан попытался применить полученные самолеты в боях с Индией. Особых успехов, правда, пакистанские летчики не достигли. На каждый сбитый индийский самолет приходилось по сбитому «Старфайтеру».

Служа за пределами Соединенных Штатов, F-104 разных модификаций сохраняли свою высокую аварийность. Так, из имевшихся у ФРГ 900 с лишним машин было потеряно почти триста. Разбилось 116 летчиков. В свое время в Германии был крупный скандал по поводу целесообразности использования столь опасного истребителя. Активным и последовательным противником «Старфайтеров» был известный немецкий летчик Э. Хартманн. Однако большое количество и экономическая сторона замены не позволила разом снять с вооружения все F-104 и поставить на их место что-то более безопасное. Куда меньше повезло канадским пилотам. На момент снятия истребителей с вооружения недосчитались 45% машин. Именно служба в Канаде стала «рекордной» для F-104. При этом нельзя не отметить, что ни один из 20 испанских F-104G (за 7-8 лет все вмести налетали 17 тысяч часов) не был потерян.

Истребитель Lockheed F-104 Starfighter был прорывным для своего времени. Он первым в мире смог достичь двух скоростей звука, он имел уникальное для своего времени крыло и т.д. Но высокие требования к самолету в итоге привели к серьезным проблемам. Интересно, что подобное было с большинством самолетов фирмы «Локхид», разработанных в отделе Кларенса Джонсона. Группа конструкторов, ныне именуемая Skunk Works, всегда умела совершать невозможное. Только почти всегда все это делалось достаточно большой ценой. Так, разведчик U-2 с превосходными показателями высоты и дальности был крайне неудобным на взлете и посадке. SR-71 летал в три раза быстрее звука, но эксплуатация была чрезвычайно дорогой и сложной. Наконец, F-104 удовлетворял летным требованиям из изначального техзадания, но летать на нем было очень трудно и опасно.

технические и общие характеристики:

экипаж — 1 человек;

двигатель — турбореактивный двигатель General Electric J-79-7A с тягой 7030 кг;

размах крыльев — 6,6 метров;

длина — 16,6 метров;

максимальный вес — 12,6 тонны;

максимальная скорость — 2,2 Маха;

боевой радиус с двумя крыльевыми баками — 544 км;

максимальная высота полета — 17,7 км;

вооружение — одно 20-мм орудие M61A1 Vulcan; от двух до четырех ракет класса "воздух-воздух" AIM-9 Sidewinder;

бомбовая нагрузка — две 340-килограммовые бомбы или ракетные капсулы.
