Пока собираюсь с силами и мыслями выкатить длиннопост с очередным ремонтом на стол попала плата от неведомого оборудования с конкретной задачей: "Я сам знаю, поменяйте мне этот мульт, а то паяльника нет."

Ну тогда договариваемся, что мы руководствуемся правилом "Моя хата с краю" чужая диагностика - чужая ответственность, и, что, проверку работоспособности провести мы не сможем. Приступаем к замене.

Перед тем как проводить какие-либо манипуляции стоит убедиться, что конденсаторы разряжены и неловкое движение не разнесет по сервису аромат барбекю из пальцев мастера.

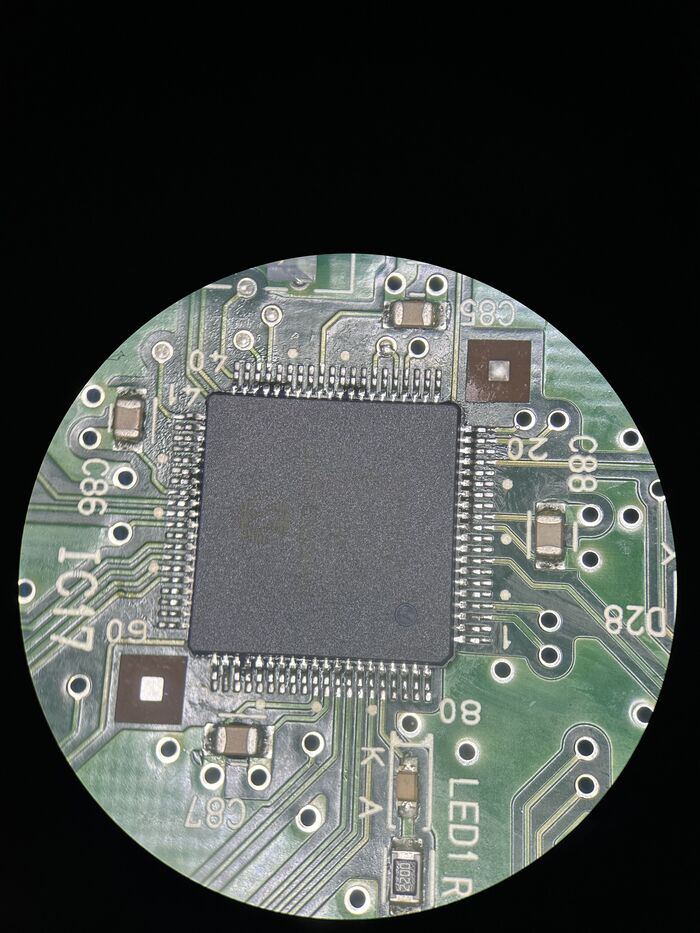

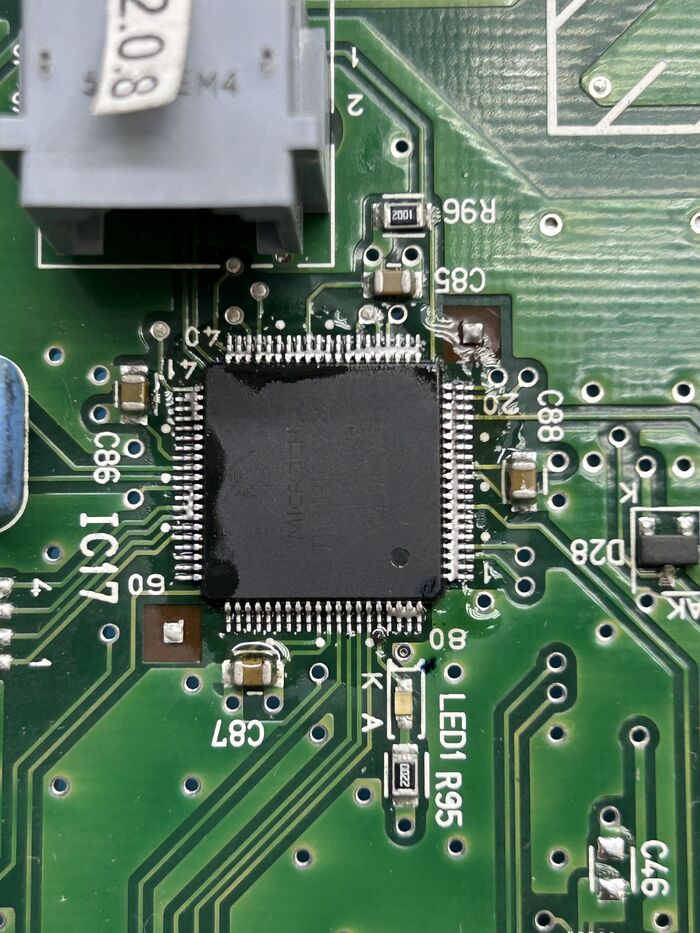

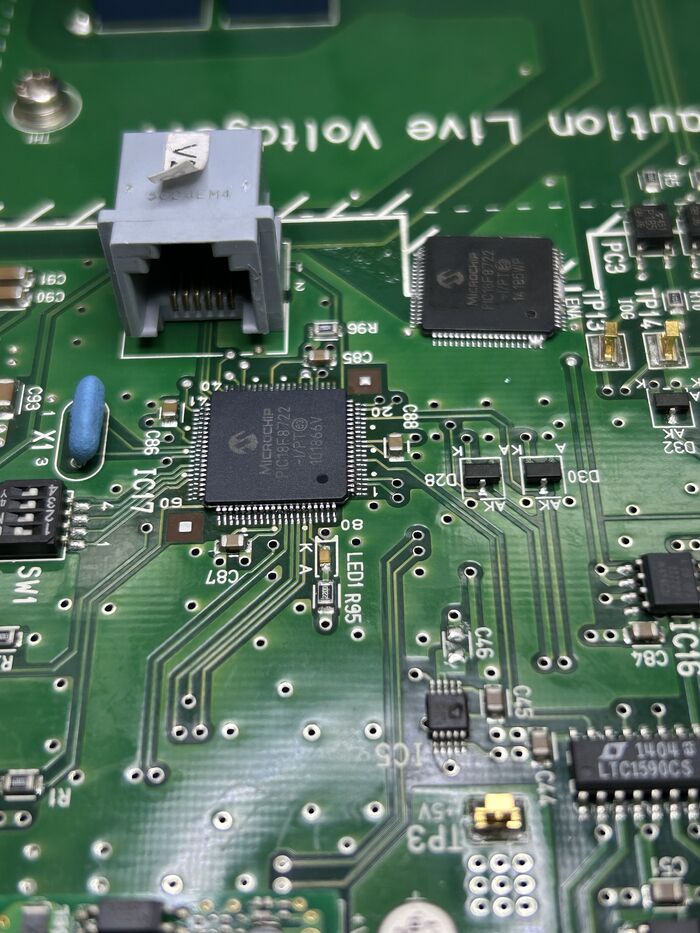

Чтобы не пожечь пластиковые элементы рядом, жирненько проходимся сплавом Розе по выводам микросхемы, чтобы разбавить бессвинцовый припой, плата толстенная, теплоемкая, просто дунуть феном, конечно можно, но плавить корпус для кабеля под RJ45 и доводить текстолит до хрустящей вспученной корки - моветон. Все должно быть красиво.

После демонтажа микросхемы сплав Розе обязательно нужно убрать с контактных площадок, т.к. он довольно хрупкий, для надежной пайки он не подходит совсем. Поэтому запаивать будем на свинцово содержащий припой с температурой плавления 183градуса по Цельсию.

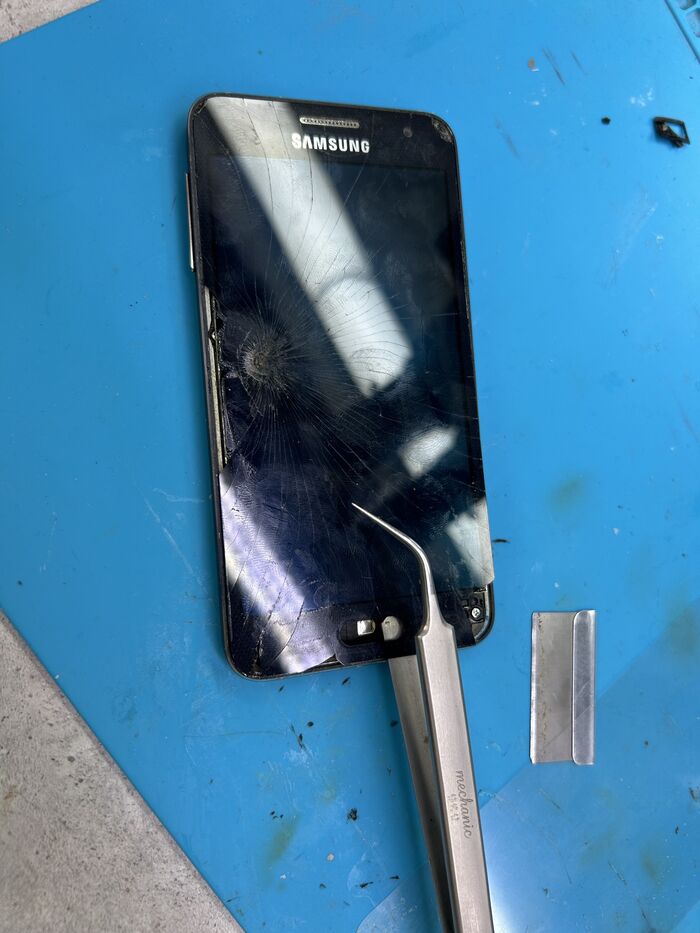

Сегодня у нас в гостях очередной старичок, неведомым образом дожившим до наших времен. Проблема: разбито стекло дисплея. По классике жанра, никакие доводы по поводу того, что ремонт будет стоить больше чем стоит сам телефон можно оставить при себе, и ремонту быть. Согласовываем все возможные варианты и риски и принимаем телефон в работу.

Уникальность данного аппарата в том, что он еще ни разу не ремонтировался. Для контекста: оригинальный дисплей (в чем уверенным на 100% быть нельзя), на 90% восстановленный стоит больше 5000 денег, при цене телефона в данный момент около 2500 (99% этих телефонов с копиями экранов разной паршивости *может когда-нибудь будет настроение рассказать чем они отличаются*), ориентируясь на известную барахолку, только вот где его взять, этот дисплей, в случае если что-то пойдет не так?)

Чтобы разобрать это произведение инженерной мысли нужно хорошо прогреть дисплей, крышка у этого зверька литая, крепкая. Дисплей намертво приклеен к ней прямо матрицей, что было причиной того, что матрицы разбивались под целым стеклом, что и для современных самсунгов далеко не исключение.

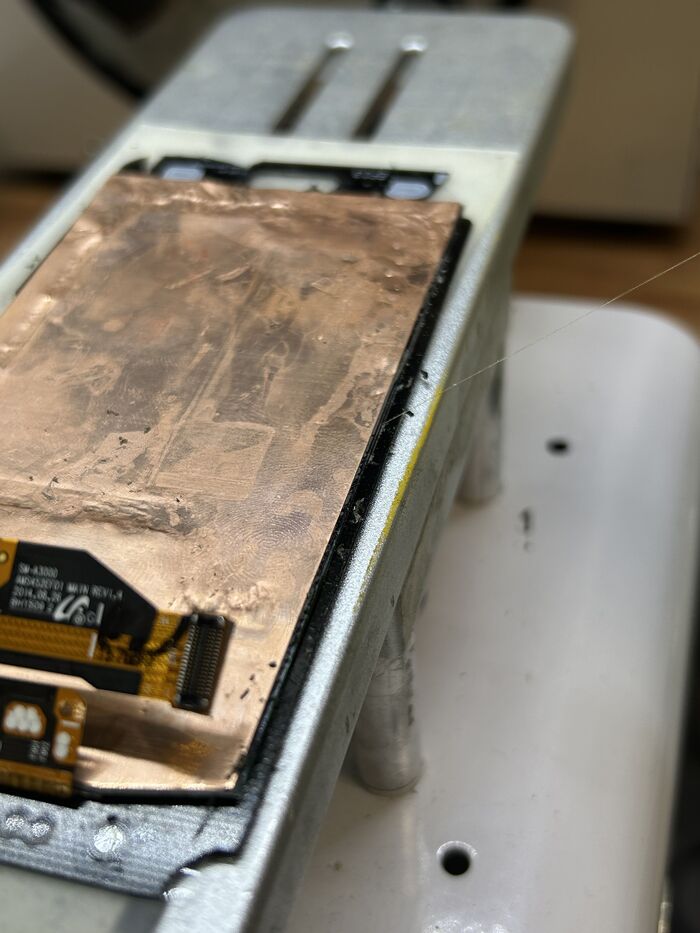

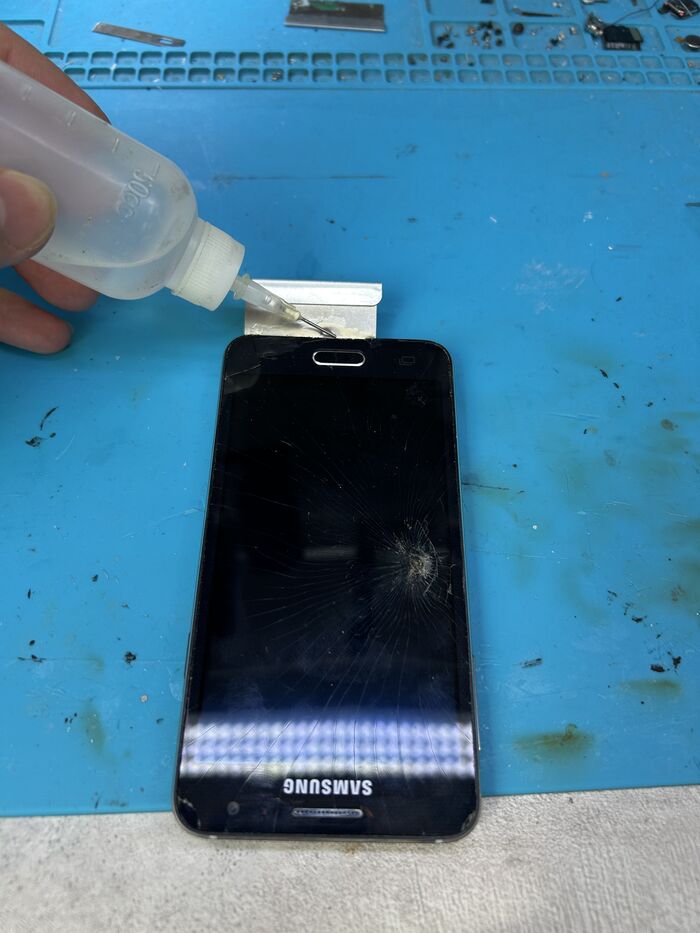

Внешний контур стекла отклеивается легко, греем, льем побольше спирта, добираемся до углов матрицы. А дальше начинается самое интересное. Оставить медную пластину на дисплее, срезать скотч и не хрустнуть матрицу.

Острым, длинным пинцетом и реками спирта срезаем скотч, чтобы можно было завести под него пленку и снять его на самом деле.

Кнопка выпала, подсветка со шлейфа кнопки мультизадачности развалилась. Ай-ай-ай... Это все фигня!

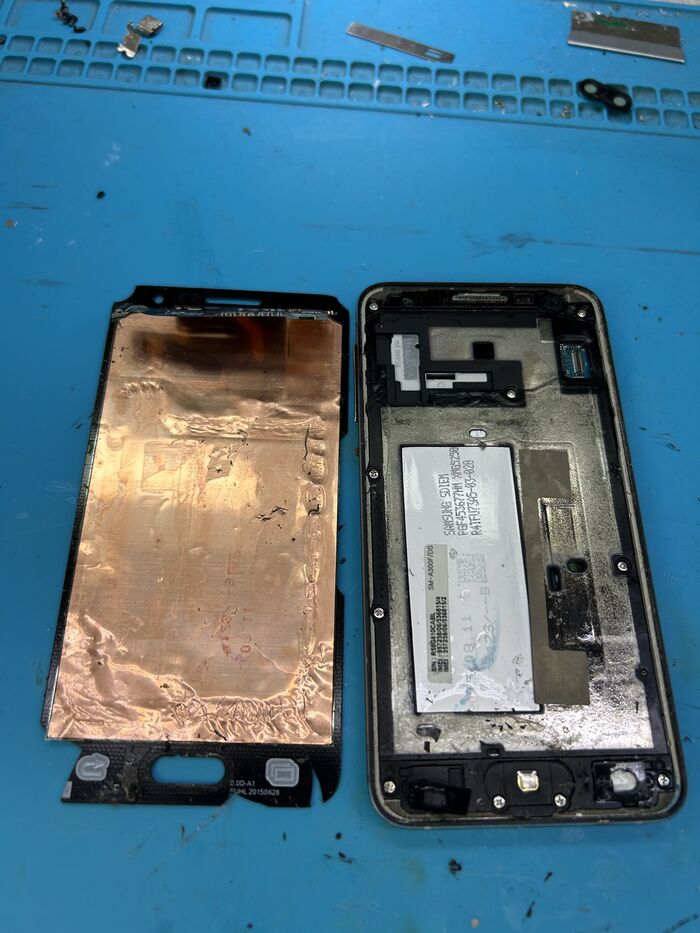

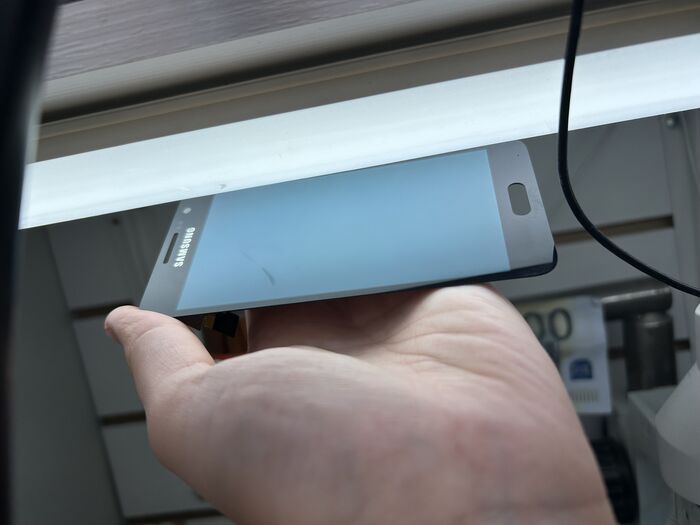

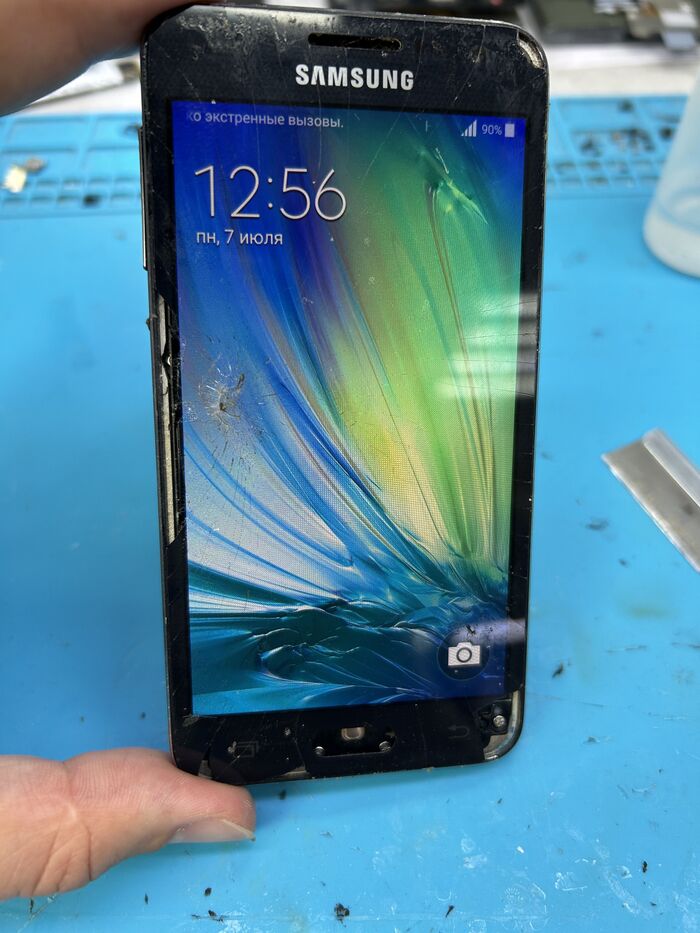

Приходит черед первого волнительного момента на нашем пути. Проверка экрана после разборки.

Дальше заклеиваем стекло обычным скотчем, чтобы страстный поцелуй экрана и печки не прекратился, когда осколки стекла начнут отделяться от экрана.

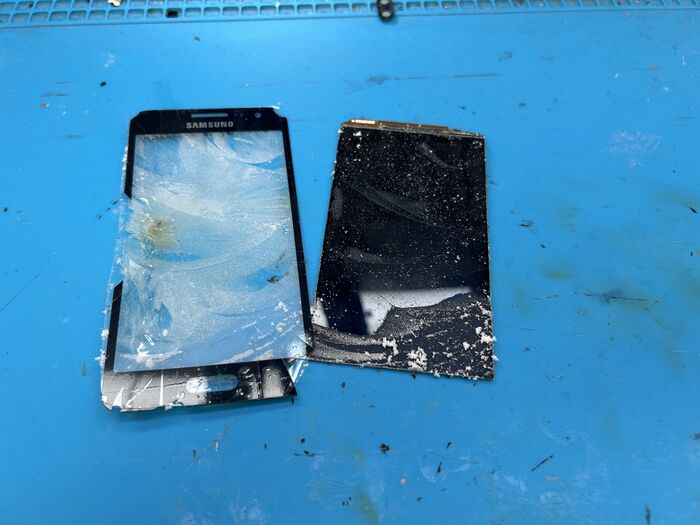

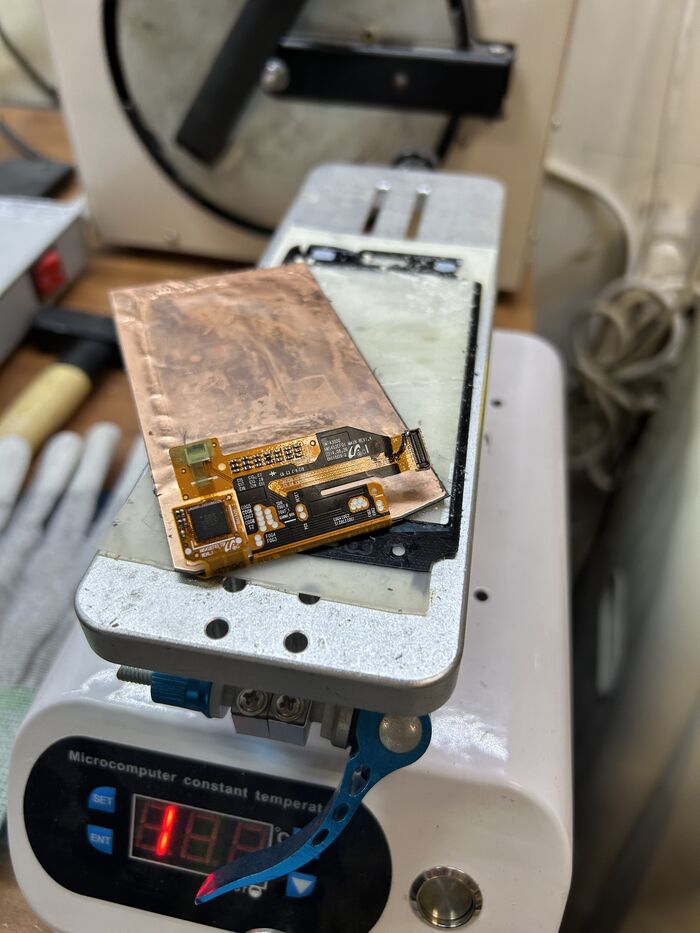

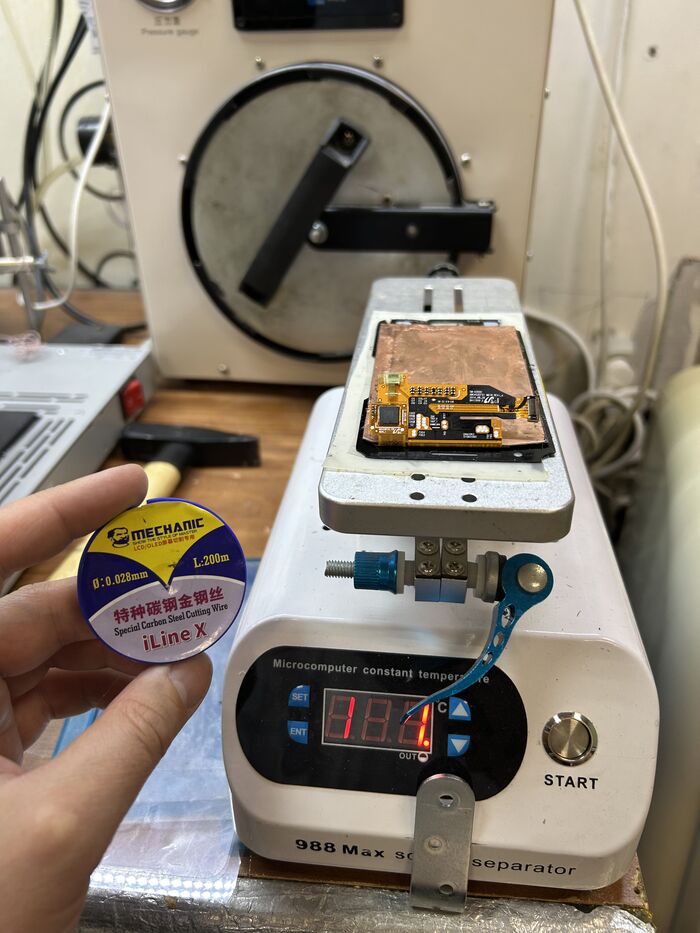

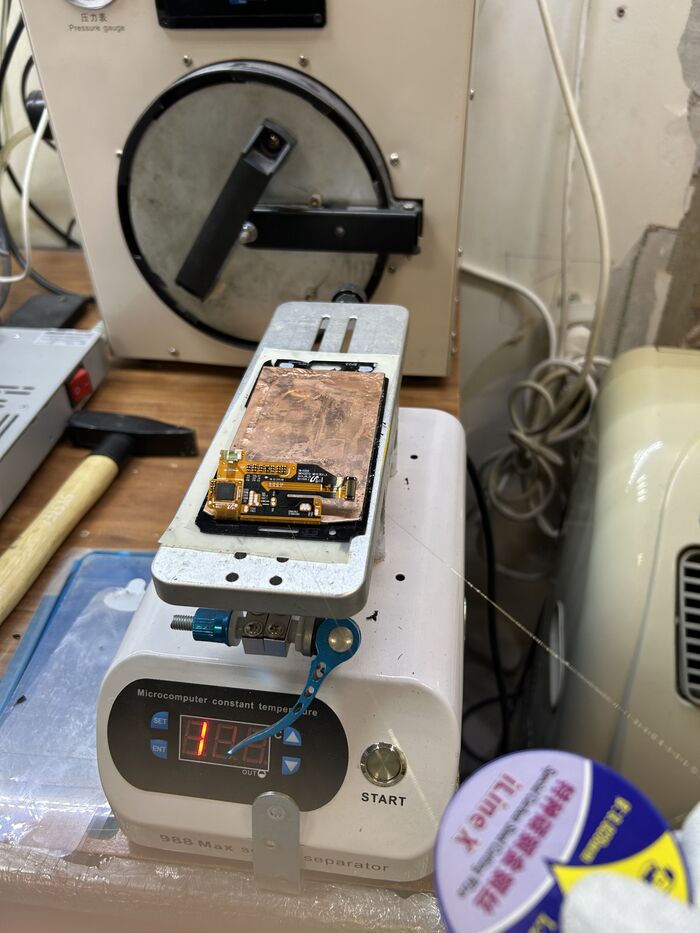

Раскочегариваем сепаратор и приступаем к срезке стекла.

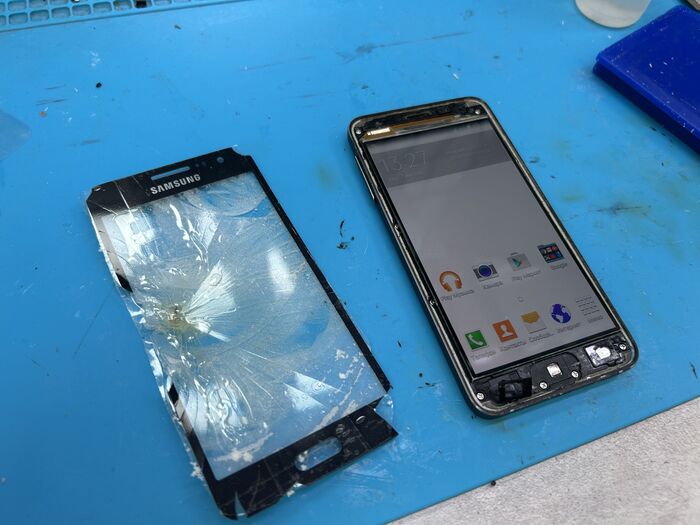

За кадром проверяем наличие картинки, с ужасом понимаем, что сенсор ведет себя неадекватно, но мы то знаем, что это все происки остатков OCA на дисплее, и переживать не стоит, или стоит...=_="

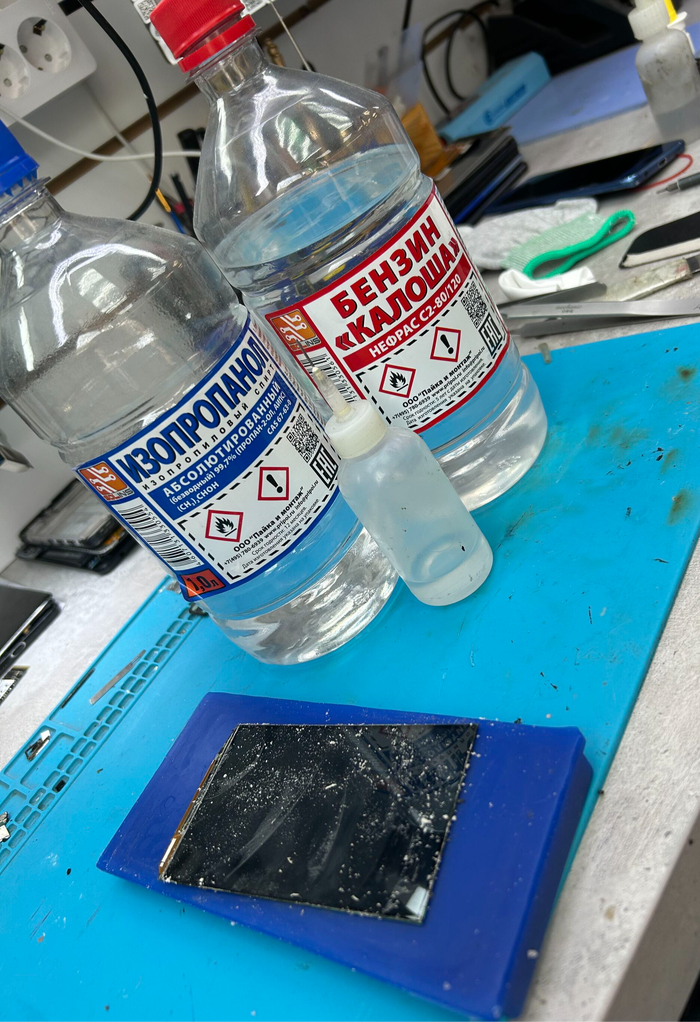

Отмывать старую ОКА пленку задача не сложная, но муторная, свежая пленка скатывается в один липкий валик, прилично походившая же крошится, остается островками твердого клея - не нравится, но что поделать.

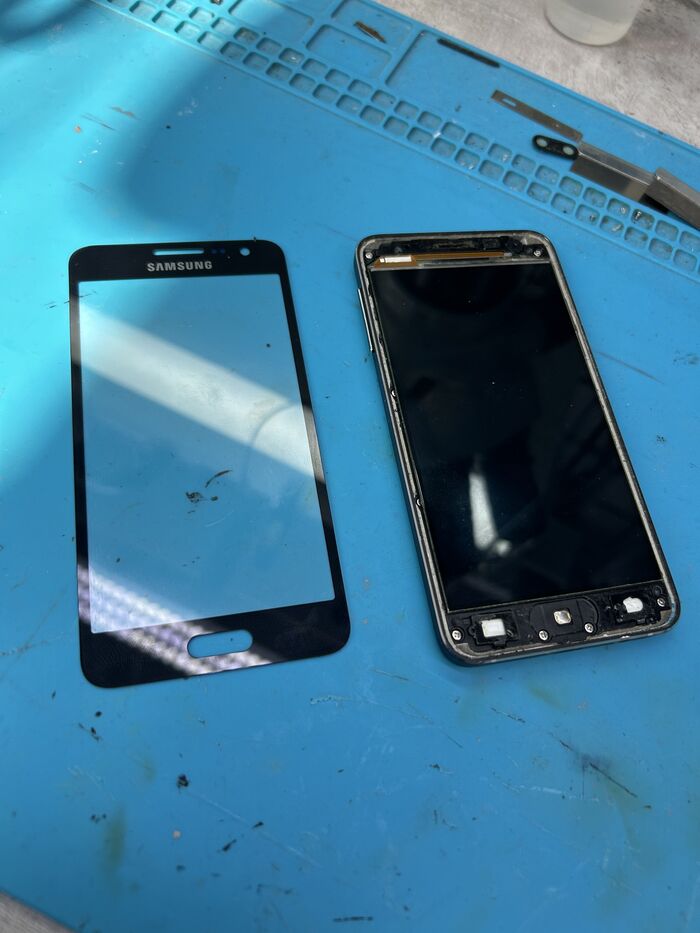

Пока подсветка сенсорной кнопки собиралась в кучу, стекло уже было готово к установке.

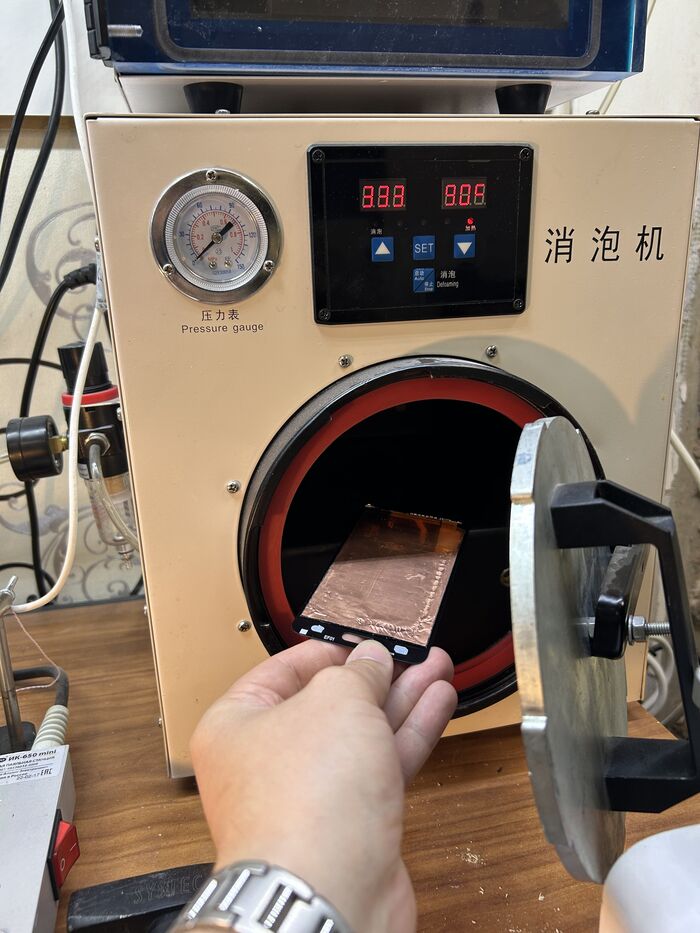

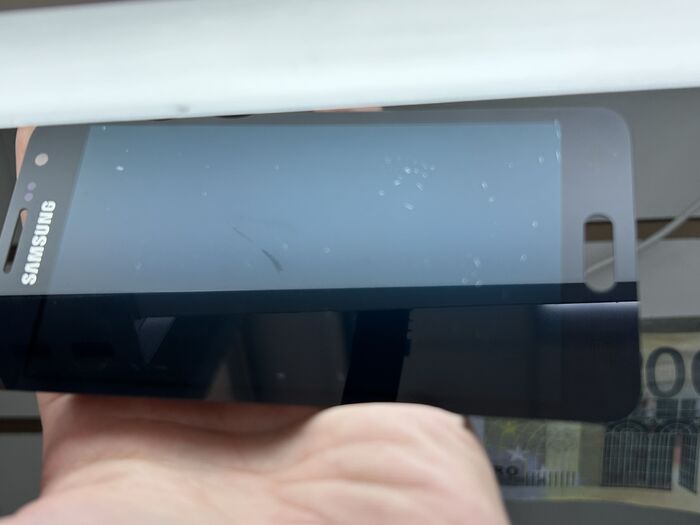

Во время установки нового стекла практически неизбежно между стеклом и дисплеем образуются пузырьки воздуха, которые мы конечно же вежливо попросим уйти.

Хотелось бы показать процесс более подробно, пока не получается выделить время чтобы снимать видео, может в будущем, но это уже совсем другая история...

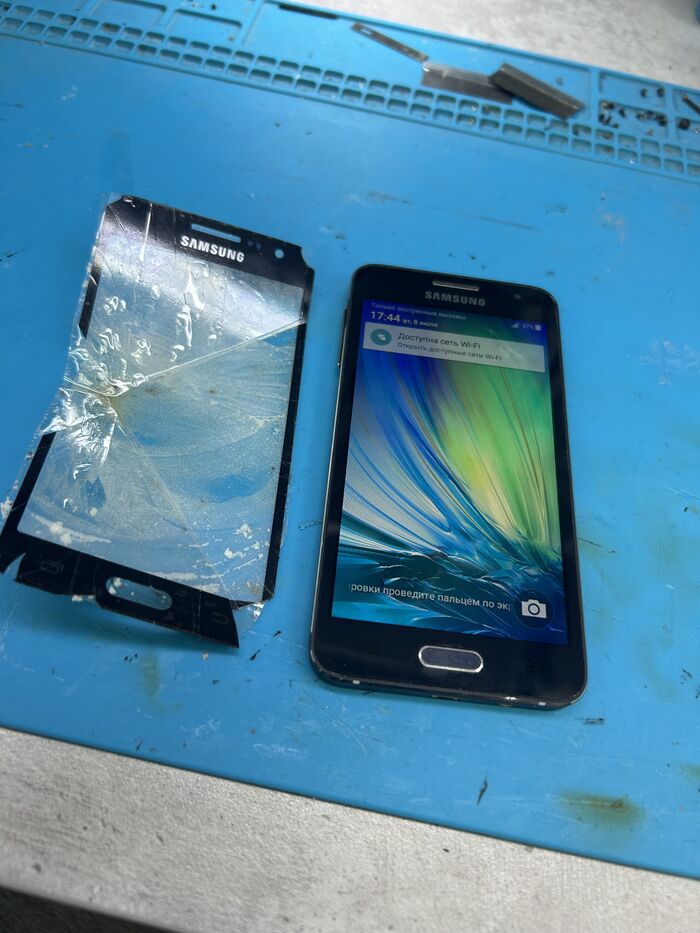

Перед окончательной сборкой обязательно еще раз проверяем наличие картинки и работу сенсора, сенсорных кнопочек под экраном и заряжаем пистолет с полиуретановым клеем.

После окончательной проверки, со слезинкой на глазах, от ностальгии, что в глаз попала, собираем аппарат.

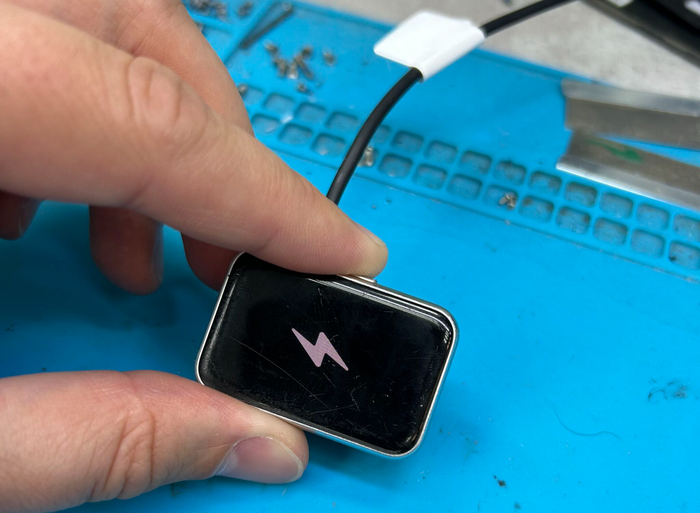

Попал ко мне на стол фитнес браслет Samsung Galaxy Fit 3. Проблема: не включается,  не заряжается. В интернетах никакой информации кроме как зажмите кнопку и все пройдет не нашел, решить написать этот пост вдруг кому это поможет в изысканиях. Будем разбираться. Первым делом, проверяем, а не вешают ли нам лапшу на уши, и как неисправность проявляется. На родной шнурок реакция в виде краткой вспышки молнии на экране.

Кабель на проверку оказался нерабочий, но и от ЛБП браслет через штатные площадки не заряжается. Значит будем варить разбирать.

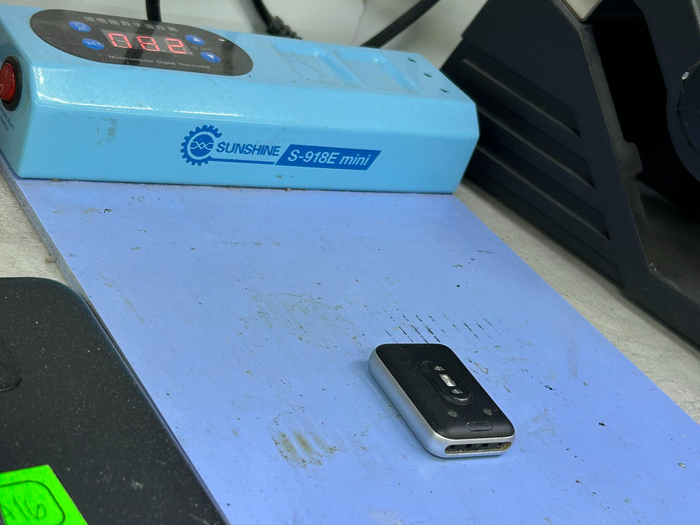

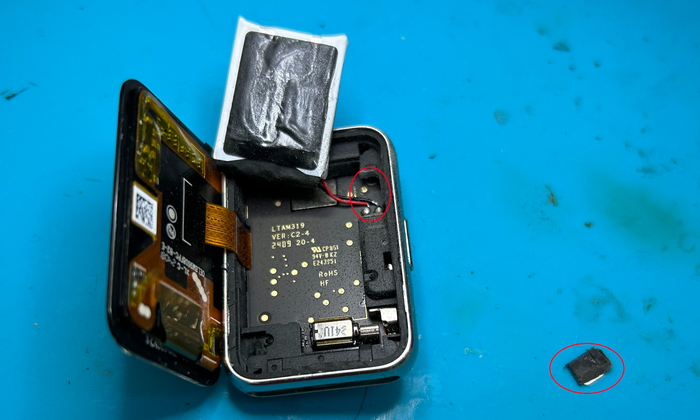

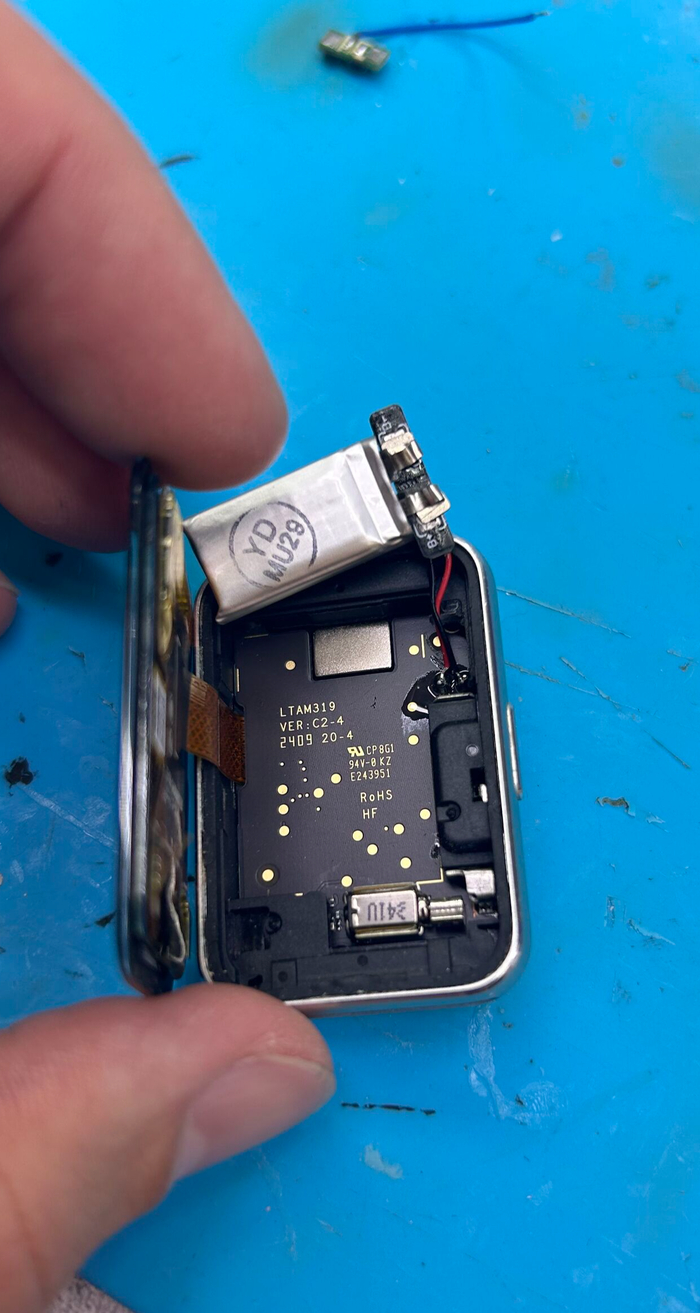

Потому что я ленивый, чтобы сэкономить время и иметь возможность запитать плату и проверить зарядку, вырезаем кусочек пластика над местом для запайки контактов батареи и снимаем ее.

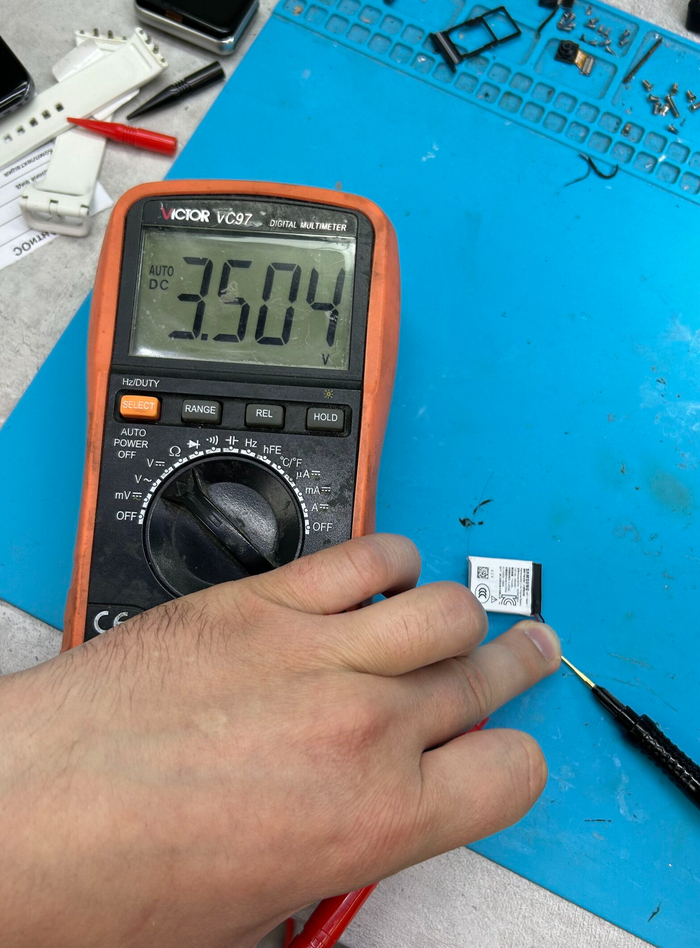

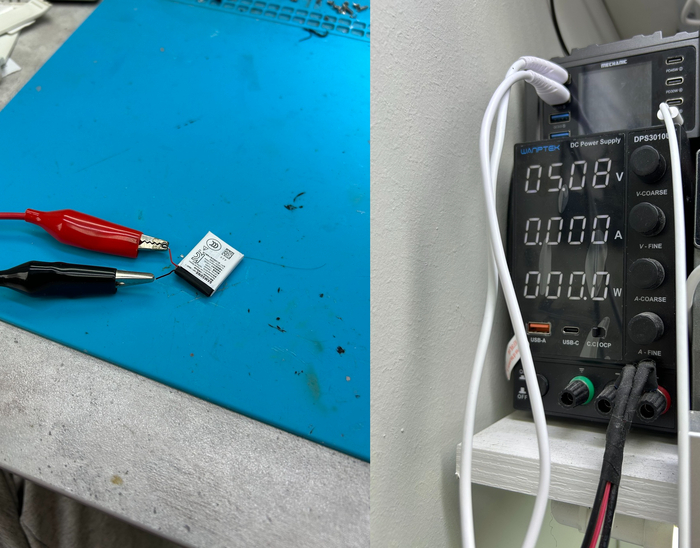

Замеряем напряжение на батарейке и пытаемся ее зарядить автономно лабораторным источником питания. Напряжение на батарейке присутствует, но для старта может быть маловато, при паспортном напряжении 3.87v, а еще вот незадача заряжаться через контроллер она отказывается. Кратковременная вспышка на миллиамперы и тишина.

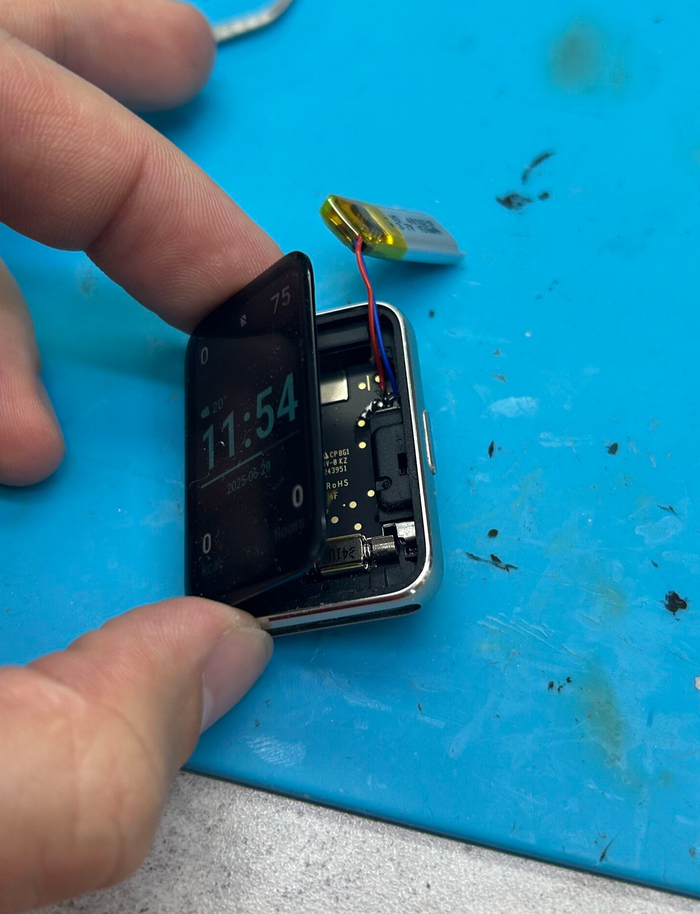

Похоже перебитый кабель зарядки в какой-то момент замкнул, и контроллер аккумулятора решил заблокироваться. Для проверки этой теории подкидываем любую универсальную батарейку.

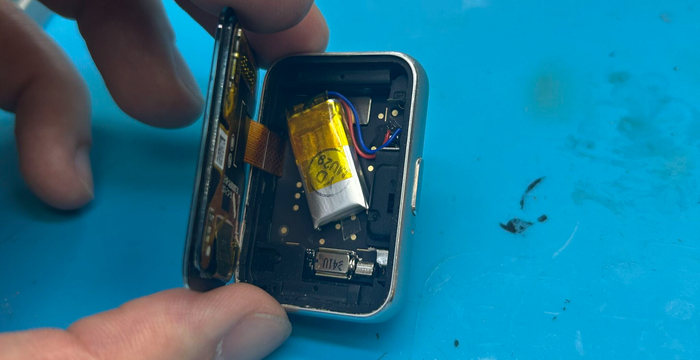

Забегая вперед скажу, что в таком виде часы полноценно функционируют и с зарядкой проблем нет, хотя частая проблема многих устройствах где приходится менять банки, потому что совместимый разъем не гарантирует, что вы не получите в результате вечные 100% или перезагрузку каждый % изменения заряда, и еще много других приколов, но об этом как-нибудь в другой раз.

После обсуждения с клиентом было принято решение, что колхозу быть, и оставляем как есть, оригинальный аккумулятор можно привезти только с известного магазина из поднебесной, или купить с разбора, и ни тот ни другой надежным назвать нельзя. Ждать не хочется, да и цена на родной аккумулятор в 6 раз выше, чем на универсальную. Возвращаем батарейку в приглядный вид и закрепляем на двухсторонний скотч в корпусе.

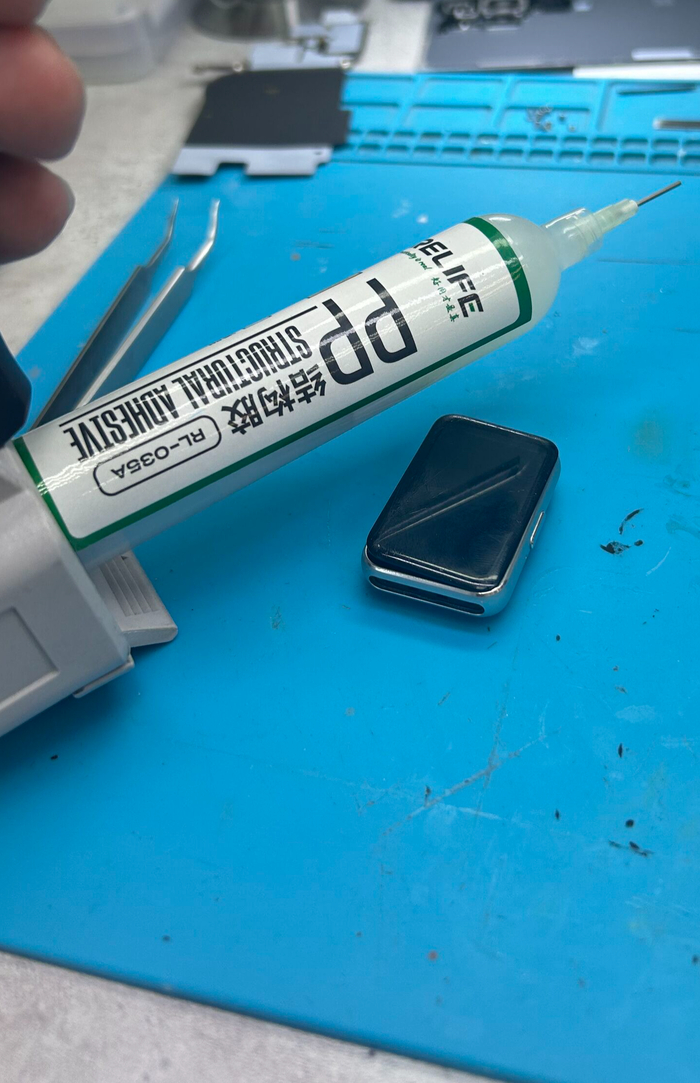

Дисплей на место заклеиваю на полиуретановый герметик, под гнетом канцелярских резинок, дайм отдохнуть пару часов.

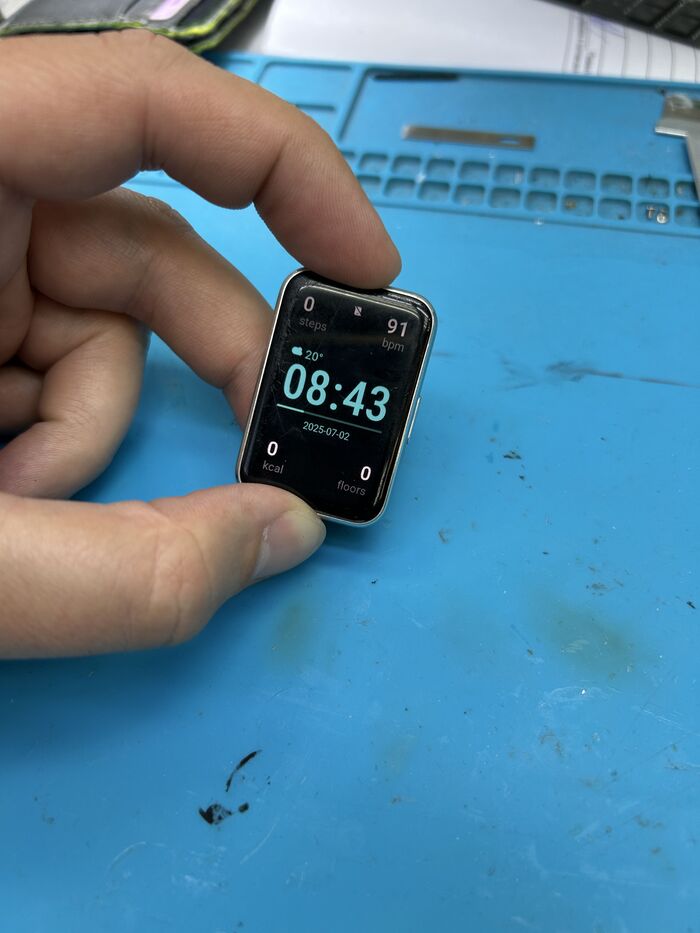

Конечный результат не может не порадовать

P.S.

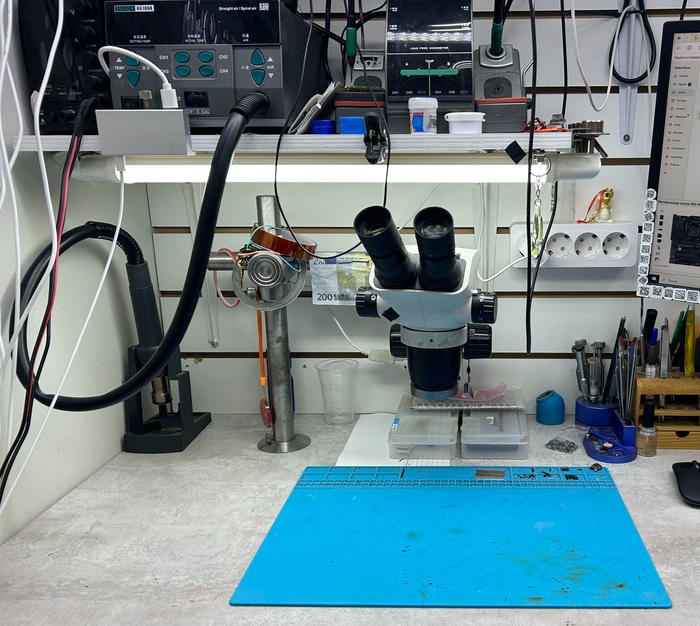

Для тех кому интересно, как примерно выглядит стол на котором можно хоть что-то починить
