Жидкостное охлаждение ноутбука
На создание данного приспособления меня вдохновил товарищ @Perpetym32, и его пост http://pikabu.ru/story/okhlazhdenie_noutbuka_3280701
Имеем Acer Aspire V3-772G Intel (Core i7 (8 ядер по 2.20GHz)/ 4095 МБ NVIDIA GeForce GT 750M, все остальное не важно), необходимо охладить.
Было рассмотрено (некоторые схемы испытаны) 3 схемы охлаждения:
1) Как в посте http://pikabu.ru/story/okhlazhdenie_noutbuka_3280701 смонтировать трубки жидкостного охлаждения внутрь корпуса
2) Подавать охлажденный воздух в штатную систему охлаждения
3) Использовать водоблок для охлаждения тепловых трубок штатной системы воздушного охлаждения
Первый способ, попытка повторить. Решился только потому, что система охлаждения расположена очень удачно, без всяких изгибов и над тепловыми трубками проходит вентиляционная решетка. Но оказалось, что без серьезных повреждений корпуса жидкостного охлаждения таким способ мне не добиться, а ноут жалко. Да и в мобильности он потеряет.
Второй способ. Идея такая: так как ноут стоит на подставке, почему бы под подставку не поместить радиатор с кулерами, а через радиатор пропускать холодную воду.
Фоток не сделал. Мобильность и целостность корпуса не нарушается, что плюс, но характеристики даже с ледяной водой не впечатляют (кидал в воду большие куски льда). Без нагрузки температура понижалась на 10 градусов, а под нагрузкой, видимо из-за малой теплоемкости воздуха только на 5-7 градусов, в сравнении со штатным охлаждением.
Третий способ – использовать водоблок для охлаждения тепловых трубок.
Сначала как расположена штатная система охлаждения (своей фотки платы не было, взял с форума по разбору):
Ближе к оперативке – это проц, ближе к кулеру – чип видеокарты.

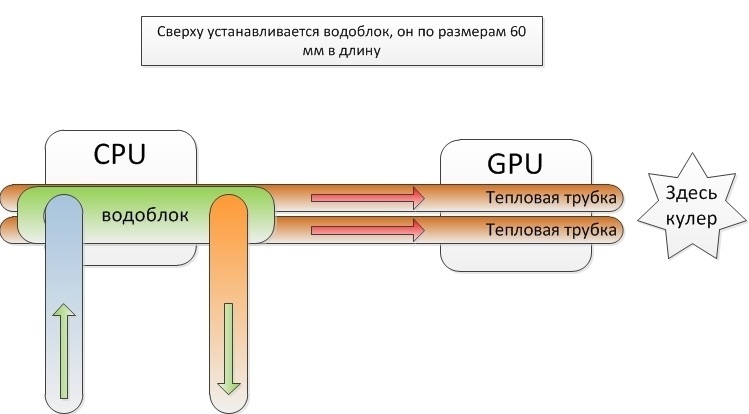

Суть такая: устанавливаем водоблок над процессором
так как в этом месте удобно расположена вентиляция и удаление решеток не затронет ребра жесткости корпуса. На фотке к корпусу приклеены две гайки, зачем – объясню в конце.
Закупаемся только необходимым и достаточным: водяной насос для аквариума, шланг d=10 мм (кому как), водоблок, две пары фитингов 2 угловых и 2 пары прямых, держатели для труб 10 мм, детский металлический конструктор (очень удобная штука).
Делаем отверстие в подставке, все собираем. Обратите внимание, если кто-то захочет повторить, держатель шлангов и прижимные планки водоблока необходимы обязательно, они надежно прижимают водоблок к тепловым трубкам для лучшего теплообмена, препятствуют его смещению.
Все в сборе вид снизу:
вид сверху (со стороны ноубука):
Большая заплатка в подставке, это следы опыта №2 от радиатора, не обращайте внимание.
Как все выглядит в сборе:
НУ А ТЕПЕРЬ НЕМНОГО СТАТИСТИКИ
БЕЗ нагрузки, работает только штатная система охлаждения
Работа под нагрузкой (Battlefield3 – средние настройки) , штатная система охлаждения
Теперь пришла пора залить в систему жидкостного охлаждения самой холодной живой ключевой воды из-под крана.
СВО БЕЗ нагрузки (только включил, холодненькая пошла):
Поиграем на тех же настройках минут 20 (при замере игра еще идет):

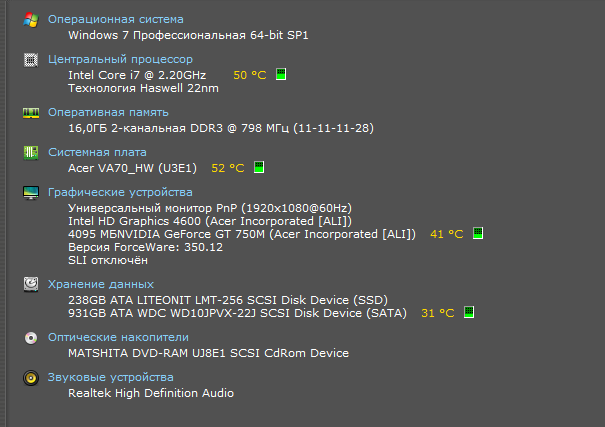

После игры водичка уже чуток нагрелась, посмотрим какую показывает температуру через 5 минут после завершения игры (на нее и будем ориентироваться при подведении итогов):
ИТОГ:
Ноут понес минимальные потери в своем облике, мобильность, считаю, не нарушена.
Две гайки, служат для фиксации корпуса ноута относительно подставки, нужна для тех же целей, что и прижимные планки - препятствуют смещению водоблока для лучшего теплообмена.
Снизилась температура проца:
1) Без нагрузки на 20 градусов
2) Под нагрузкой на 35 градусов
Снизилась температура видеокарты:
1) Без нагрузки на 20 градусов
2) Под нагрузкой на 38 градусов
Снизилась температура чипсета:
1) Без нагрузки на 20 градусов
2) Под нагрузкой на 35 градусов
