Зарядный кабель (очумелые ручки)
И так, для моего единственного подписчика, так как обещал.
Паяем кабель для зарядки микро-юсб.
Что я буду пользовать:
Главное это конечно кабель с магазина электротоваров, 2*0.75 (1м-10 руб.)
Так же сами порты, с известного сайта. Взял 10 штук за 54 рубля.
Паяльник тоже оттуда. Он даже крутой, с регулировкой температуры, но китаец не старался и наугад прикрутил колесико регулировки. Так что паяю наугад, в среднем положении. Меня ждет лига лени, но мне лень туда вступать)))).

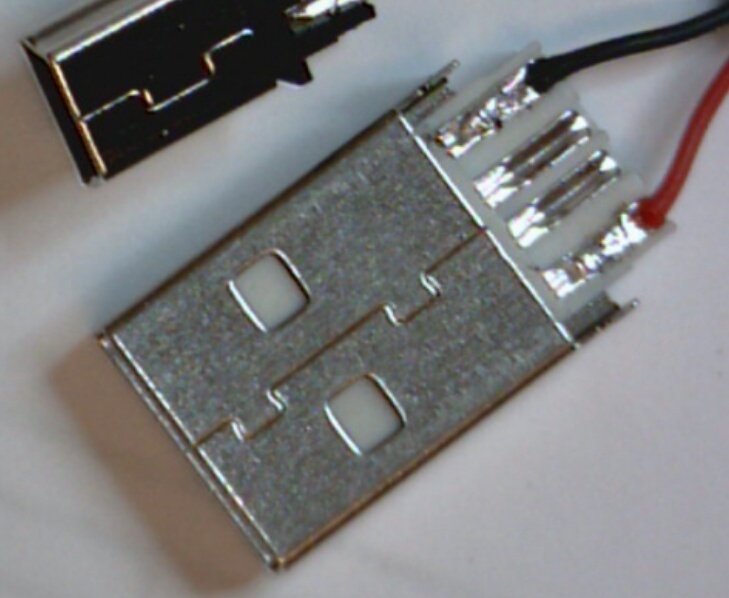

Для начала лудим провода: до
После
Так же коротим средний контакт из трех и левый из двух:
Далее сама пайка, синий провод на минус (масса), коричневый плюс. Паяем крайние провода из трех:
Берем стержень термоклея, греем на зажигалке и аккуратно по кругу наносим:
Почему не пистолет? Может его нет? А вот и есть)))))
Может руки кривые, а может и спарта виновата, не знаю, у меня без него лучше получается.
Далее надеваем кусок термоусадки:
Усаживаем:
При усадке клей внутри плавится, и можно руками придать аккуратную форму.

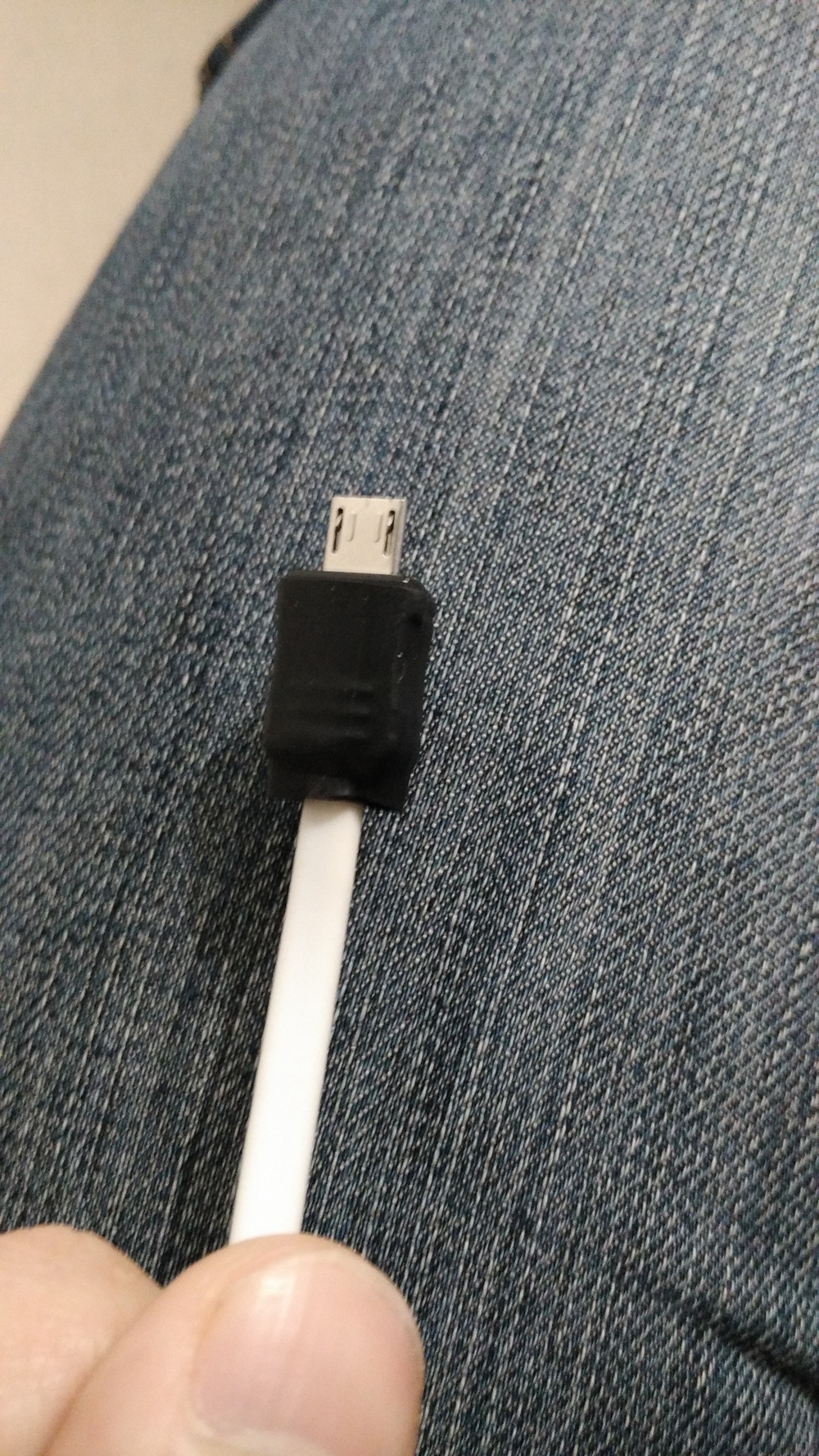

Ну вот и все:
За скрины с телефона извиняюсь, пишу с телефона, нарочно не редактирую. Скрины и фото как есть.
Пс: писал дольше чем делал, намного дольше.
Ппс: благодарю лист А4 и полотенце брата за помощь в съемке ( быть фоном не легко, а то не подбирал бы так долго).
