Одним из средств защиты проводки являются автоматы. Но вот нюанс кто-то ставит автоматы на 25 ампер на кабель 2.5мм2 и говорит это база, кто-то 16 ампер на такой же провод и считает что так безопасней. Попробую сейчас объяснить понятным языком почему есть такие разночтения и кто же всё-таки прав. Какой автомат защитит ваше помещение лучше всего.

Начнем с того для чего всё-таки они нужны вообще, от чего защищают, как выглядят и что на них за надписи.

* Автоматы лично вас не защищают, они не дают кабелю перегреться по двум причинам это замыкание и повышенная нагрузка. Ваша же задача подобрать их таким образом чтобы кабель был защищен.

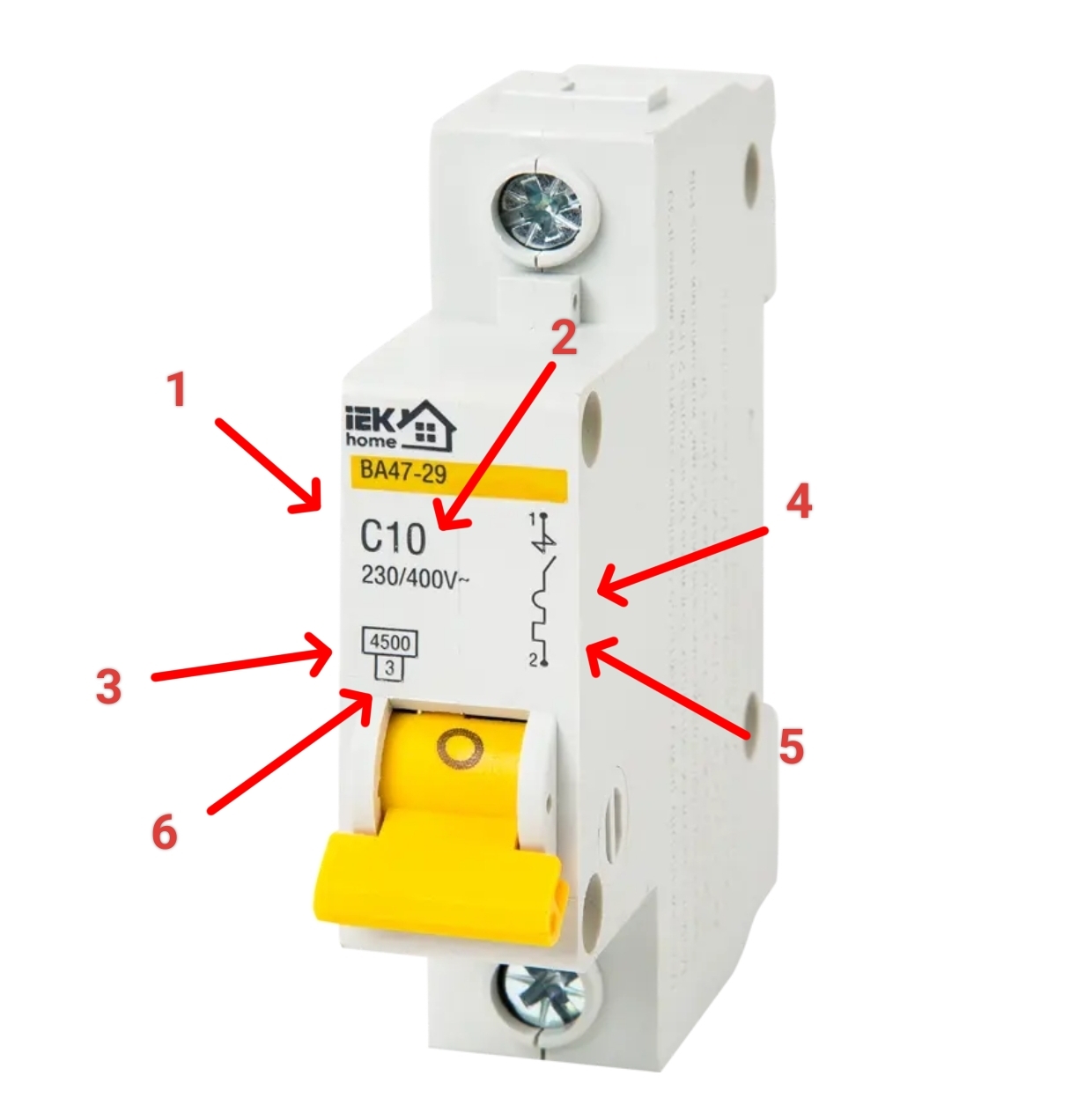

* Теперь перейдём к параметрам автомата.

1) Характеристика автомата по электромагнитному расцепителю. От неё зависит время, за которое автомат отключится. В магазинах вы скорей всего найдёте "С", как на фото. Для обычных условий эксплуатации самый подходящий по цене вариант. Сработает при нагрузке выше номинала в 5-10 раз.
Например С10 отключится при токе от 50 до 100 ампер, С16 от 80 до 160 ампер соответственно.


2)Величина тока, которую автомат может пропускать через себя без отключения. Максимальный ток, при котором автомат работает нормально без приколов. На картинке число "10"

3) Максимальный ток замыкания, который может выдержать автомат и не умереть. В данном случае 4500 ампер. При токе замыкания больше, автомат может выйти из строя.

4,5) Информация какая защита стоит на автомате (электромагнитный - полукруг, тепловой - прямоугольник). Не во всех сценариях использования нужны обе сразу. Но если у вас помещение с не экстремальными условиями, то две защиты лучше чем одна.

6) это вам не надо (чем выше цифра, тем быстрее сработает, измеряется в миллисекундах)

* А теперь немного расчетов. Вроде бы всё понятно, какой кабель может выдерживать максимальный ток, такой автомат и ставь. Но есть нюанс.

Кабель используется в зависимости от нагрузки, которая по нему будет идти.
Если руководствоваться ПУЭ 7 таблицы 1.3.4- 1.3.12 выходит так:

Например стандартная проводка в квартире. По потолку идёт 1.5мм2 на свет и по потолку и в стенах идёт 2.5мм2 на розетки. А также 4мм2 также по потолку и стене на электроплиту. Для этого примера имеет смысл пренебречь, теплопроводностью стен, а также понижающими коэффициентами (если по потолку у вас кабеля идут в пучке стяжкой смотаны 2-4 и больше кабелей на некоторых участках трассы). Поэтому будем применять данные из таблицы 1.3.4 "в трубе", тем более в сам щиток кабеля заходят рядом, как бы они потом по потолку не разветвлялись. В любом случае как бы проводка не шла любые сомнения лучше трактовать в пользу меньших величин т.к. в таблице указаны максимальные способности кабелей, а не рекомендуемые. Превышать их не стоит.
Данные получаются следующие:
1.5мм2 - 18А
2.5мм2 - 25А
4мм2 - 32А

Ну как бы вот такие автоматы и ставь, но нихуя, есть ещё прикол.

И он вот в чём. Как описано выше автомат может сработать при коротком замыкании и при нагреве. Так вот этот нагрев не так прост. У него тоже есть коэффициенты и варьируются они от 1.13 до 1.45. в зависимости от начальной температуры кабеля.

Например при превышении ампеража в 1.45 раза. То есть при максимально возможных 25 амперах для 2.5мм2 провода по нему будет идти 36 ампер, и только через час автомат вырубится по перегреву. Что с кабелем будет спустя час перегрева? Он будет деградировать, не сразу, не моментально, но если такие нагрузки будут повторяться, то обязательно. А т.к. кабель где-то там, вы даже не узнаете что ему херово ибо автомат на С25 час может не выключаться. Будет логично подобрать другой автомат. Например С16 также сработает максимум через час, но уже при токе 23 Ампера, но в этом случае нагрев кабеля будет в допуске.

Аналогичные подсчёты можно привести и для других сечений. И казалось бы вот решено. Безопасно ставить С16 на 2.5мм2 и С10 на 1.5мм2, но нихуя не так всё просто опять.

Есть же ещё и электромагнитный расцепитель, он в свою очередь срабатывает при превышении тока в 5-10 раз от номинала. Тут подразумевается короткое замыкание. Тут уже проще, время отработки почти мгновенное уже при превышении в 5 раз, НО!!! А будет ли у вас при коротком замыкании превышение в эти 5-10 раз? Его может не быть. И секрет вот в чём:

Условия могут сложиться таким образом, что по вашим проводам максимальный возможный ток замыкания например 100-130 ампер для автомата С25 (4-5 раз) и например он без теплового расцепителя. Проводка будет уже гореть, а автомату норм, у него допуски 5-10 раз превышение и сработает он где-то в этом интервале.

Чтобы избежать такой ситуации нужно делать замеры фаза-ноль. С помощью этих замеров вы поймете какой максимальный ток короткого замыкания возможен по вашим проводам. Задача подобрать автомат таким образом, чтобы при замерах фаза-ноль на всех участках цепи, его величина была в 11 раз выше номинала автомата. Например:

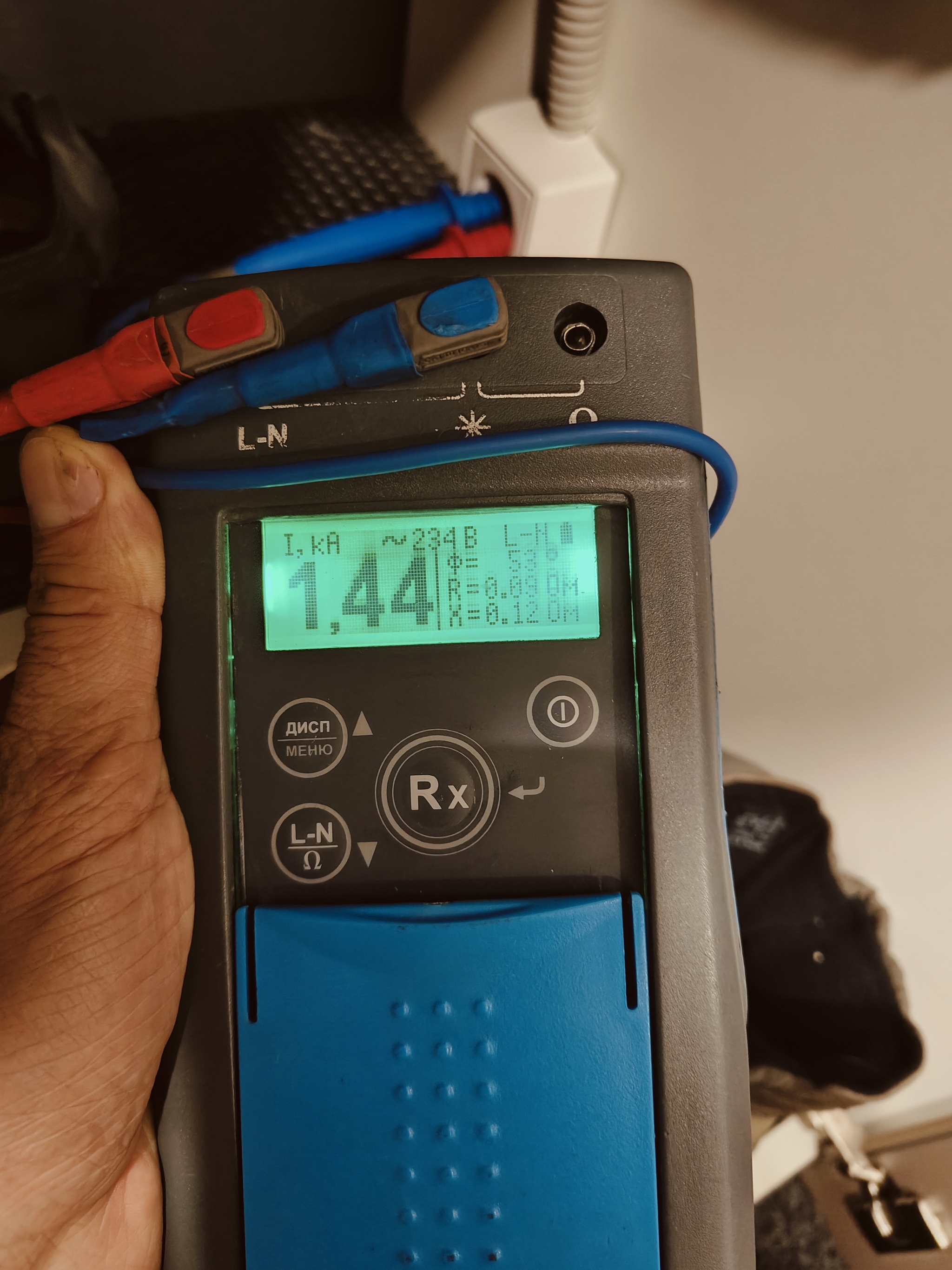

Розетка прям у щита

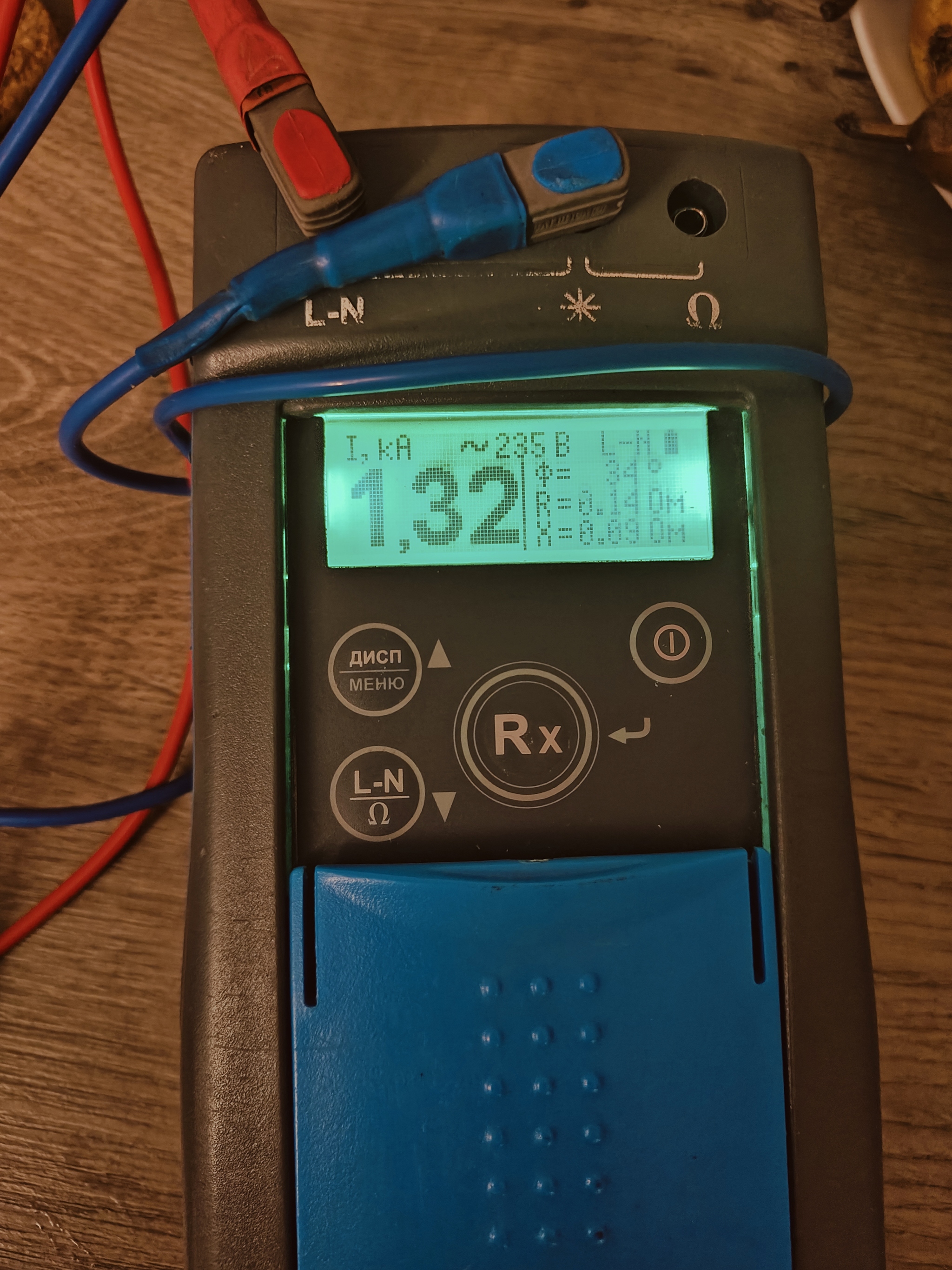

На кухне

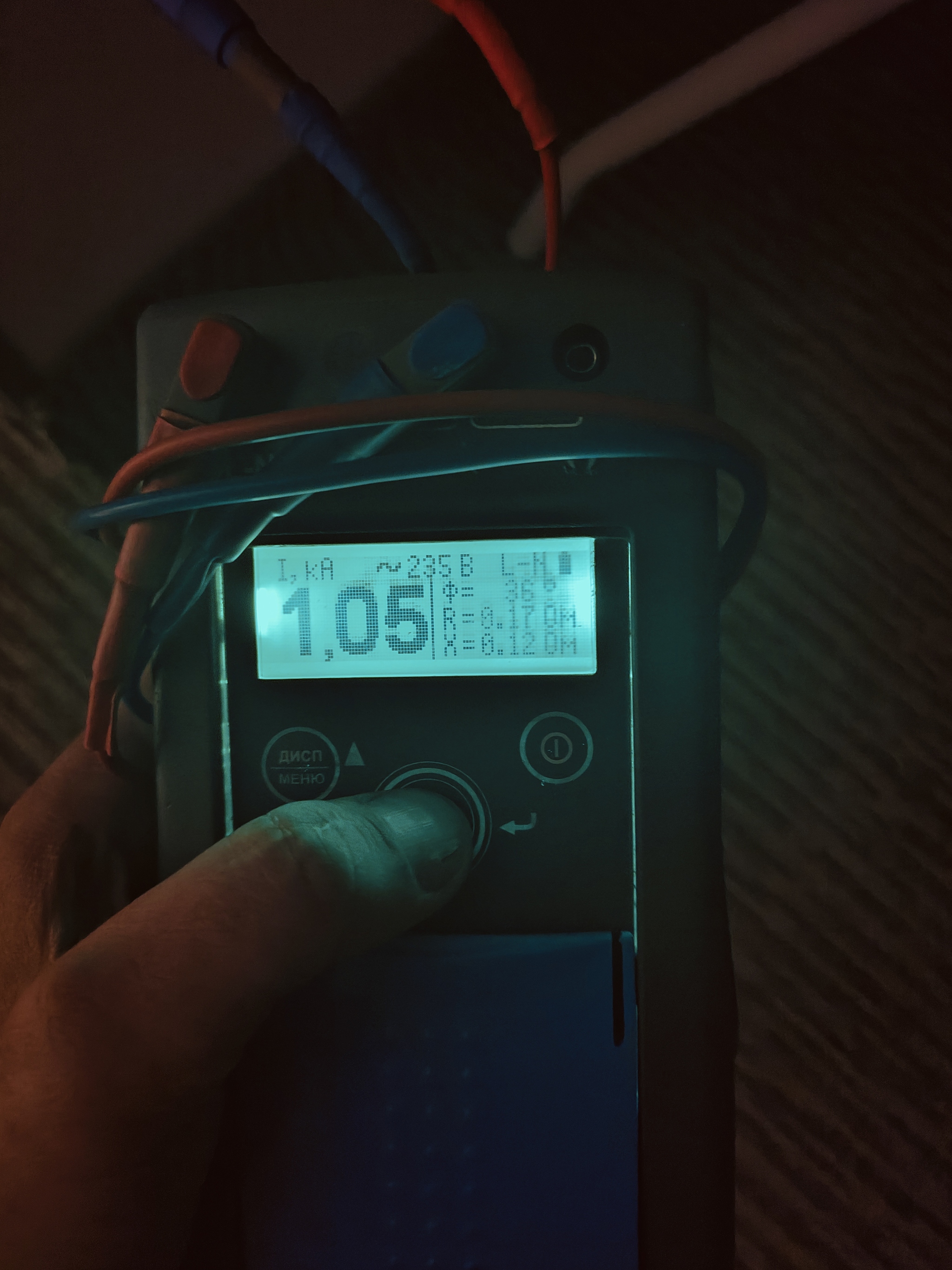

Самая дальняя на балконе

Вот замеры у меня дома в последовательности от самого близкого места к щитку, до самого дальнего. Как видите чем дальше тем меньше ток КЗ. Если бы было меньше 180 Ампер, то номинал автомата надо понижать. Ибо 16*11 примерно 180.

Такие вот дела. Самым адекватным автоматом на сечение 2.5мм2 в большинстве случаев это С16. Но если вы знаете точно как проходит проводка, уверены что максимальная нагрузка будет соответствовать сечению кабеля, то можно и выше, но особого смысла нет, ибо если у вас все время длительная нагрузка приближается к 5кВ, то поставьте сечение кабеля выше. А по уму знать какие нагрузки где будут (суммировать потребителей на одном кабеле из щитка), проверить изоляцию на сопротивление, провести замеры петли фаза-ноль и руководствуясь способом прокладки кабелей выбрать подходящий автомат.

P.S. я знаю что петля измеряется через землю, но выбивает УЗО, а мычить его лень.
